abb510变频器恢复出厂设置方法

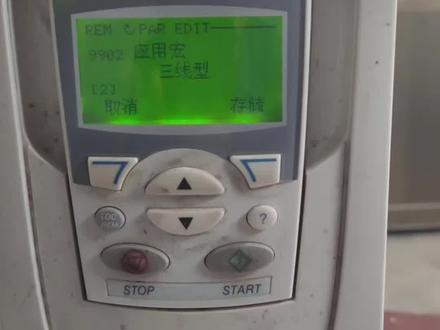

大家好，我是公公小二哥，嗯，总有粉丝问我啊，这个说 abb 的便民器怎么恢复出厂设置，因为我们很多时候啊，我们在调这个 abb 的便民器的参数的时候啊， 我们把它调烂掉了，或者呢我们哎去现场维护的时候呢，发现呢这个便秘器的餐桌被人动过，哎，我们要重新设置， 哎，那么我们先要恢复出厂设置，然后呢再来吸购外相应的参数，是不是都需要有这样的 操作？那我们国产的变频器呢，它有一点呢，就是说它有一个专用的回复出厂设置的参数啊， abb 五幺零的这个变频器呢， 他没有这个专用的参数，但是呢我们可以呢，哎，通过另外一种方式来进行恢复出厂设置的操作。我们都知道啊， abb 的这个五幺零变频器啊，他出厂设置的呢是标准红，也就是他的是标准应用红啊， 那么呢这个标准应用红呢，就相当于是他的这个出厂设置的参数，那我们呢就可以通过来编辑这个红 哎，从而达到恢复出厂设置的这个目的，比如说这台变频器啊，我现在已经把他的这个参数呢这个应用红呢，我给他改了，那我们等于说我们我们的这个 参数的我们已经修改过了啊，我那我现在要回复出厂设置，那怎么操作呢？注意啊，这个地方都是右上角的这个键啊，就是一，这是 m enu 菜单 entr， 这个是 n 腿进入的意思啊，我们菜单进入啊都是这个键啊，基本上就是这个键来操作啊， 进去进去了以后呢，可能说我们我们第一个显示的菜单可能是这个菜单，是不是然后呢？我们用这个上下键，我们一到 par 就是 program 啊，就是他，他以后呢？然后呢我们确认是不是按这个菜单 进入进入确认，确认了以后呢？他默认的可能是，哎，零一组，零一组呢，我们把它改到 九十九组，改到九十九组以后，那我们呢改到参数九九零二，九九零二，这个啊，参数我们点一下音题进入， 你看我们点一下呢，他是查看参数啊，那我们呢要长按一下， 长按一下来他就进入了这个菜单的编辑模式，编辑模式呢？哎五，这是手自动应用红，那我们把它改成一， 把它改成一呢，就是 abb 的标准应用红。好，然后按一下，确定好，我们再来查看一下是不是，哎，他就是一了，对 这个英文的啊，那如果说我们是中文的呢，我们看一下啊，中文的菜单呢？他呢给这个 中文的键盘呢？他还是有一点区别的，液晶屏的宽大一点啊，然后呢我们等一会看一下他的键啊，我们把我现在就把它给它拔掉啊，把这个英文的给拔掉，然后呢我们把这个中文的给上上去， 那我们说，哎，我们改这个英文的键盘一下，我们改这个语言，把它改成，把九九零幺，改成中文，有没有用？没有用啊，他不显示的啊，他还是显示的， 哎，只有什么呀？我们中文键盘他支持我们改这个才有用，那你看这个地方就显示菜单呢，是不是也是显示菜单？那我们点一下菜单，点一下菜单以后，我们我们可以看一下已修改的参数， 是不是语言中文九九零幺，是不是？好，那我们看一下，就是这样，我们也是进入参数，进入进去。 好，那我们九九插座组显重，是不是？你看显重了，我们运用红就是九九零二，是不是？那我们编辑， 编辑，你看这个小点，这个地方是一 abb 的这个标准应用红啊。二，哎，三胶变红， 四电动电位器，五手自动，是不是？那我们要恢复，我们就把它改为一标准应用红，然后存储就可以了，是吧？存储以后退出来。好，等于说这个 app 的变频器的这个 出场设置的这个参数，我们就回复了。好，嗯，这个呢就分享到这里啊，谢谢大家。

我们来学一下我们这个 abbacs 五幺零变频器如何进行恢复出厂设置，我现在按这个面板上绿色按钮，可以看到旁边这个电机，对吧？然后没有任何的一个反应，然后接下来我们要对他进行一个恢复出厂设置 啊，按这个菜单减找正面的参数选择进入，进来之后找九九启动数据，按右上角的键选中 去找九九零二，我们需要把我们这个九九零二米的参数设置成，然后这样一个一 abb 标准型，找到这面的一 abb 标准型给他重复一下，他这个时候我们这台变频器内部的所有参数会恢复出厂设置的。接下来按着左上角的按键退出来， 我们这时候按这个绿色的按钮，可以看到这个旋转符号就开始转，另外我们现场旁边这个电阶就这样可以开始转起来，这就是我们这个啊， abb 扁平器如何在我们的工作中我们对它进行恢复出厂设置。

我们来学一下我们这个 abb acs 幺零变频器如何进行恢复出厂设置，我现在按这个面板上绿色按钮，可以看到旁边这个电机，对吧？然后没有任何的一个反应，然后接下来我们要对他进行一个恢复出厂设置 啊，按这个菜单减找正面参数选择进入，进来之后找九九启动数据，按右上角的键选中 去找九九零二，我们需要把我们这个九九零二米的参数设置成，然后这样一个一 abb 标准性，找到这面的一 abb 标准性，给他重复一下，他这时候我们这台变频器内部的所有参数会恢复出厂设置的。接下来按这个左上角的按键退出来， 我们这时候按这个绿色的按钮，可以看到这个旋转符号就开始转，另外我们线上旁边这个电机就这样可以开始转起来，这就是我们这个啊， abb 扁平器如何在我们的工作中我们对他进行恢复出厂设置。

a b b 五幺零变频器恢复出厂模式设置，只需要把九九零二这个参数改变一下，就恢复为出厂模式设置了，原来是一把它变成二就恢复为二的模式参数，再变为一就变为一的模式参数。给大家演示一下 app， 五幺零变频器恢复出厂默认设置，点击菜单参数进入，选择九九这个参数选中，选择九九零二应用红，我们只需要改变九九零二应用红就可以了。按上效键 选择 abb 标准型按推出，这样就恢复便秘界的默认设置了，点击退出好。

abb 变频器参数如何恢复出厂设置？我相信有很多朋友和阿龙一样，也都是在需要这一步操作的时候才发现，在 abb 变频器操作说明书里面根本就找不到恢复出厂设置这个参数， 那是不是这种变频器就没有恢复出厂设置这个功能呢？如果你这样想就错了，普通变频器都有的功能他怎么会没有，相反有很多的功能，其他变频器还真不一定有。 我们熟悉的恢复出厂设置，对 abb 变频器来说，它不叫恢复出厂设置，它叫应用红，而且 abb 变频器对不同应用场合内设了有几组不同的应用红，基本上只要更 自己实际运用场合，选择相应的红参数之后，其他参数都不需要再令行修改设定，就可以正常使用了。 而如果我们在调试过程中修改的参数比较多，比较乱的时候，想要重新恢复出厂设置重新修改的话， 那我们就按这个右上角的确认键进入到主菜单，然后按上下键选择 pa r， 再按这个确认键进入到参数，按上下键选择九十九，再按确认键进入到九十九号参数，按上键选择九九零二，按确认键，此刻会有一个数字， 然后又快速自动退回到九九零二，这是因为你按一下确认键呢，只是查看该参数号里面的设定值。九九零二这个参数号就是 abb 变频器当中的应用红设置参数， 这个参数也就相当于是普通变频器里面的恢复出厂设置参数，一般情况下默认都是一， 如果我们需要恢复出厂设置，那找到九九零二这个参数号之后，按两下确认键， 看到这个 set 英文字母的时候呢，你就可以通过上下键来修改当前值了，比如我们目前的值呢？是一，那我们就修改为二就行了。 改完参数之后， s 一 t 字母他会闪烁，目的是要提醒你已经动过了参数，请谨慎操作，因为这个时候我们只要按下确认键就会恢复出厂设置 这里，因为我们的目的就是要恢复出厂设置，所以此刻我们只需要大胆的按下确认键就行了， 这就完了吗？不，我们最好就把这个九九零二这个参数再把它改回一，因为原来使用的就是一这个标准红的参数。 再按两次千人键，进入到九九零二参数修改界面，又看到这个 set 字母了吧？把二改成一， set 字母又闪烁了吧，再 再按一次卸任键，恢复出厂设置的操作就完成了。按这个返回键退出，或者是接着设置自己想要设置的参数就行了。 更多的变频器维修技能可以点击下方链接，学习我的那个变频器四大电路维修专栏课程，或者是在我的主页里面找到专栏，里面有我目前所有的专栏课程。

大家好，今天给大家分享的是 a c s 五幺零变频器的几种故障复位方法啊，变频器故障复位呢？大概有四种方法啊，今天我们就给大家一一进行一个介绍。 首先第一种是这个 i o 端子复位，第二种键盘复位，第三种自动复位，第四种断电复位。 我们先来介绍第一种端子复位，大家可以看到我这接了两个 i o 端子，一个接的是外部故障，我们这个外部故障呢，我们接待了这个 d i 三 三，上一个是这个故障复位，我们接在了这个 di 六上，通过这个菜单我们进行一个定义， 首先我们找到十六组菜单，系统控制 看幺六零四这个参数故障复位选择，我们选择的是端子 di 六， 接着我们再找到三十组参数故障功能 三零零三，这个是外部故障一，我们选择是 d i 三， d i 三作为外部故障的输入。 好，现在咱们大家给给大家进行一个演示，首先我们给出外部故障信号，这时变频器的面板报外部故障一， 好，我们现在通过这个 d i 六这个外部端子来进行给它复位，我按一下好故障解除，这就是第一种 通过 i o 端子进行故障复位。接下来我们讲第二种键盘端子复位，键盘复位， 我们接着给出这个外部故障一，大家可以看到这个变频器的操作面板上有一个复位，按， 我们点击这个复位按钮，好，变频器也可以进行复位。接下来我们讲第三种这个自动复位，自动复位的时候我们先要进入菜单， 有一个三十一选项选中，我们可以看到这里边有一个复位次数和复位时间， 这里边呢我已经把这个外部故障复位呢禁止了，也就是说先不让他进行这个外部这个自动复位， 如果要想进行自动复位的时候，我们需要把这个参数给他选到一 允许外部故障被自动复位，就可以进行自动复位了，这个方便这个大家给大家这个操作呢，我先不进行这个选择，我们先演示这个 断电自动复位，我把这个外部故障给出以后，我不进行按键复位和 i o 端子复位，我首先给变频器进行一个断电， 大家这时也可以看看到变频器已经断电了， 接着我把变频器给上电，上电以后大家可以看到变频器的这个故障就已 已经解除了，我们给大家再来演示这个自动复位，刚才说了要进入到这个三十一这组菜单 自动复位，把这个 外部故障复位禁止给他选择到一允许并存属参数，好了，这个参数已经存属了，这时我们就可以退出了，这时我们再发出外部故障信号， 大家可以看到屏幕上闪现自动复位，经过一小时 段时间以后，这个赋予完成，再给大家演示一遍发出外部故障，一 经过一小段延迟，系统解除外部故障复位， 如果外部故障一直持续的话，这个故障是不可被复位的，只有外部故障消失以后，这个故障才可以自动复位。 好，以上就是变频器 a p p 变频器常用的四种复位方式，谢谢大家的收看。

我们现在看到就是 app acs 五幺零变频器这期视频，我们最主要来看一下我们这台变频器它的一个故障复位和自动复位， 就是当我变频器发生故障的时候，我们是可以通过我们的 p r、 c 它的一个节点输出，我们也可以通过就是 d、 c s 上的一个节点输出，直接远程进行对故障一个复位，这样的话减少下面车间的一个停机。 我们接下来来看一下这里面的一个参数，我们该怎样去设置他，我们先好来模拟一个最简单的一个故障，我们来看一下，对吧？然后当我把这个控制面板然后去掉之后，他就是一个控制盘丢失这样一个故障， 然后接下来他要报警，对吧？然后故障报警了，控制盘丢失，当我把这面板装好之后，他就是一个， 然后就是一个报这样一个控制牌丢失这样一个故障，可以看到这红色灯亮，当然我们直接可以通过这个面板啊这个复位键进行复位。然后在实际工作中，我们经常不在现场，我们需要在短时间内进行一个故障的复位，让我们这台变频器所带的一个设备进行一个正常运作， 让下面的一个车间的设备整个进行一个正常运行，有的时候就是因为一台设备一个停机，会导致全场设备一个停机。接下来我们来看一下我们这个复位按钮起不起作用， 对吧？可以看到，然后我现在是用到这个按钮，当我按下去的时候，我们这有故障，并没有进行一个复位不起作用， 然后我用的是这样一个按钮，在实际工作中我们可以是 dcs 上的一个节点输出，我们也可以是一个 p r c 他 这个节点输出，接下来我们看一下他这个参数该怎样去设置，他直接就可以实现可以通过远程的 d cs 或者 p r c 进行一个复位，我们先进行一个退出，退出来之后找到这个菜单， 找到这参数，接下来找到这个幺六组，然后在这面呢幺六组，我们可以看到幺六组， 对吧？幺六组，幺六组系统控制里面，然后系统控制里面幺六零幺，然后运行允许，然后幺六零二参数锁定，然后幺六零三密码在这面有一个故障复位的一个选择控制牌，故障复位幺六零四， 然后参数我们看一下这个，然后该怎样去，然后该怎样去选择他，然后控故障复位选择， 然后注意参数的一个设置，就在这个幺六零四里面，我们来编辑一下他，我们可以看到在这上面，然后他选择的是控制盘，指的是我们故障复位是可以通过控制盘进行复位的。接下来我们要通过外部端子进行复位的时候，可以看到 我们现在接线，然后接的就是这个 d n 六这个通道，我们就可以选择这个 d n 六通道，当我们选择这个 d n 六通道的时候， 当我们存储它的时候，就我们就已经选择了通过外部端子进行直接进行故障复位，然后当然这里面指的就是当我们 d n 六通道得电的时候，就应该进行一个故障复位，它是一个使能信号， 就是得电，然后去起到这样的一个故障复位的一个效果，如果我们选择一个 d m 反负一的话，只能就是当我们失电的时候才进行 我们正常的一个控制，就是让他得电的时候进行一个故障复位，对吧？现在你可以看到就是当我这个按钮按下去的时候，他就会可以进行故障复位，当然你也可以是 d c s 上面的接点，或者是 p r c 的 接点，我按下去之后，对吧？可以看到就是实现一个故障这样复位 啊，这就是他的一个参数的一个设设置，然后这是一个故障复位，然后通过外部端子直接进行一个远程复位，快速的进行一个故障复位，从而让我们的设备进行一个正常的运行，满足一个现场的生产工艺需求， 然后不然的话，然后很可就会存在着，然后因为一台然后电机，然后不能在短时间内进行一个工作，就会导致下面这个全场设备全场进行一个停机啊，这都是啊，会出现的，可能会出现的， 然后接下来我们来看一下一个自动，然后我们五幺零变频系统自动复位，自动复位的话我先退出来，我先把它恢复到最原始的，这 我们先进行一个恢复出厂设置，恢复到最原始的，这选择九十九，选择这个，然后 app 漂出，现在每重复一次就恢复出厂设置，接下来退出来，接下来我们来看一下它的一个自动复位功能，自动复位功能的话，我们来看一下这样的一个表格， 第一个然后我们的自动复位的话，第一个在这里面首先是一个三幺零八， 三幺零八这上面，然后可以看到外部故障复位，然后在这个参数里面，然后他只有两个参数，就是我们要么选择一个开，要么选择关，如果我们选择这个开的话，然后选择选择这样的一个外部故障功能复位的话，你就后面的这个， 然后故障延时，就是故障复位的延时时间，然后还有复位的时间段，这个时间还有你自动复位的次数和整个复位的内容才会起作用。如果你这这几个，如果你的三幺零八这个自动复位这整个功能给它关掉了之后，你这后面这些自动复位的， 然后设置的这个时间呢？然后自动复位的次数呢？都是不起作用，所以所以三幺零八是第一位，然后三幺零八是然后他的一个手位，我们来看一下， 接下来是一个三幺零三，三幺零三这面是一个故障复位的，故障复位的延时时间 指的然后就是当我们这个故障发故障，然后出现的时候，然后设置一秒，那就是延时一秒复位，然后设置零秒，那就直接然后瞬间就是直接立马进行复位，就是这个意思，这就是一个故障复位的延时时间，你设置十秒，那就是延时十秒进行一个 复位。另外注意下这个三幺零二，然后复位时间段，然后这个然后指的是什么意思？该怎样去理解他呢？然后第一个就是我们一个自动复位的话，首先我们是应该在这个时间段内，然后进行一个 然后复位的，就是当我们的故障然后发生的时，发生时在这个时间段内，然后按照我们这样的一个次数进行一个复位， 接下来啊这个是自动复位的一个次数，自动复位的一个次数还是也是在在这个时间段内，我们可以进行个自动复位一次，然后也可以然后进行一个两次这样的一个复位，具体的根据现场的一个工艺啊需求啊进行一个选择。 接下来在这里面好有个三幺零四、三幺零五、三幺零六和三幺零七啊，就是一些可以进行故障复位的一些内容，当然这里面的话你可以然后选择，你可以把三幺零四选择成 就是我可以让你复位，你也可以直接禁止他，就是以在我们这三幺零四这个过流，当我们选择这禁止 自动复位的时候，就是你前面设置的这些东西，到最后这一步的话，你把它关掉的话，他也把你复位不了，就是这个意思。我们接下来看一下这些参数的一个设置，然后参数进入在这个 三幺从里面，然后我们刚不是已经恢复出厂设置了，对吧？自动复位，自动复位我们可以看到复位的次数，然后在这里面默认的是我们可以然后在这个负这个时间段内可以进行一个复位五次，就是我第一次啊，把这故障复位之后， 复位之后，然后结果，然后复位之后，然后再在下一段内，然后这些故障我都可以继续复位， 然后这是一个复位的延时，就是当故障发生时，我延时六秒，再进行一个复位，然后你可以看到这面有一个过流复位静止就指的 然后我们这一路，然后都通了，但是到最后这一路三幺零四，这三幺零四啊，他就自动复位啊静止了，当发生过流，过流的时候我们自动复位不了。一旦我们选择这静止的时候，不管你的时间段设置的是多长，还是设置了多少，复位了多少次， 然后只要这边一静止就不会不起作用了。这个过压复位可以看到就是允许复位，当发生故障的时候就是有自动，然后在这个时间内进行自动复位。欠压复位也是的，然后 ai 故障复位，然后就是这几个外部故障复位。从三幺 这个三幺零八在这个地方就是他实际上是他的第一个参数，我们可以看到他是允许复位，如果我们选他只有两个参数，要么允许，要么禁止。一旦我们选择这个静止的时候，一旦我把三幺零八选择静止的时候，这后面的这些 三幺零四，然后不是就是三幺零五，然后三幺零六，然后还有三幺零七这些东西，对吧？然后它都不能实现，一个都不能实现一个自动复位，然后就是这样的一个道理，然后到三二组就是一些监控参数的一个设置，这就是我们的一个 故障复位和自动复位，然后这些东西。

今天讲一下 a、 b、 b 变频器基本参数的设置，我们打开公共技术平台， 找到 a、 b、 b， 里面有 a、 b、 b 变频器各种型号的资料， 我们找到 a、 c、 s。 五一零 打开用户手册 就可以根据手册来进行参数设置。 首先先要确定变频器的应用红，然后根据电机铭牌确定电压、电流、转速等参数， 选择指令输入 外部一命令选择，根据接线选择 di 点， 接线是 di 一 电机转向，根据现场实际情况需要进行调整。 给定值 e 也是根据接线进行设定。 模拟输入 a i e 下线， 我们 a i e 给定的是电压信号，这个下线就是零伏 继电器输出，这是三组继电器， 可以根据现场需要进行设置， 这是模拟输出端子，可接入 plc 作为电流、转矩等参数的反馈 线幅里面的最大电流，根据电机的铭牌进行设置。今天就先讲到这里，有问题欢迎讨论。

各位老铁大家好，今天我给大家讲一下这个 abbss 五幺零的变频器做恒压供水，跟咱们的远程压力表如何连接。 接咱们压力表是用的这三根线，这三个点啊，这三个点， a、 i、 e、 g、 n、 d， 还有正十伏 这三个线跟咱们的远程压力表连接，然后配柜子的时候，把这三根线引到咱们的这个端子牌 这个地方啊，引导端着拍，然后去现场之后再引出，用电脑引出三根线去接到咱们的远程压力表就可以，然后至于这个变频器上其他的这些点该怎么接就怎么接啊，咱们这个是症状二四伏跟 die， 这是症状停止， 然后其他的点需要用你就可以接，不需要用就不用接啊。像这个故障需要加进去，然后这是个模拟量的输出，你需要用就加，不需要用就可以不用接。 至于这三个点到了远传压力表那边，跟远传压力表那三根线如何对接，现在开始给大家讲解这个远传压力表的这三根线跟咱们变频器的那三根线如何连接。 咱们用一个万用表，现在打到电阻档，咱们要选择这个两千欧，因为咱们这个远程压力表的电阻大概是四百欧姆左右，所以一定要选择合适的档位才能测，才 才能测出来这个组织，然后表笔任意测两根线的组织， 零点一二，自己记一下啊，记一下这任意两根线测组织，找到最大的组织，这个是三百五十七欧，然后再测一下这两个 三百四十八，最大的是这个红色跟绿色，这两个是最大的三百五十八零点三五七，也就是三百五十七欧姆， 这两根线一个接十伏，一个接金币，剩下的这根黄线，咱们先把这根黄线确定下来，这个黄线接 a i 一， 然后这现在再来找用这根黄线用任何一根来测组织大的接正食谱，所以说这个绿色接 正十伏，然后红色跟黄色这个组织比较小，零点零一二，也就十二欧，所以这个红线接接力， 这三根线就是这样来接。最后敷上 abb 变频器恒阳供水需要调节的参数，感谢大家观看。
