广数编程基本格式

大家好，我是长沙小游，学了 mascam 这么久也该上机了，接下来给大家安排一条视频，上期全过程。 首先准备好必备的 u 盘，不要太大，八 g 十六 g 就可以了，太大识别时间太长， 有的机床会识别不出来。那么现在我的这个 u 盘呢？它是有格式的，首先它必须是 fat 三二格式，如果你买来的 u 盘不是 fat 三二格式，就在属性里面点开，然后点格式化，选择 fat 三二格式化就可以用了， 画图和道路直接省略。现在我们直接开始后处理，现在他是灰色的，选择后处理，然后再 ctrl alt shift 加 p， 然后选择之后就可以选择后处理。然后我这是我买了一个，然后要记得 把 c 后缀名改成 c n c， 因为广述系统只能识别 c n c 格式后缀的点否确认进入到这个程序编辑界面，然后把注视给删除，空格删除排版好， 然后另存另存为。选择一个文件夹就是你的 u 盘选择位置，然后把之前或者说你新建一个文件名确认，我之前新建过，直接覆盖就行了，然后插掉开始进行。上期 电脑就可以摆在这个机床附近，这样拿着方便一点。嗯，来回的时间也会比较短嘛，我们这个系统是广述 gsk 九八零 tdi 的，插入 u 盘之后要等几秒钟，他进行识别一个过程，点 u 盘目录，然后复制到 cnc 点确认。如果已经存在文件名的话，你可以选择覆盖，也可以选择取消。 嗯，事先你最好是新建一个程序菜单里面没有的文件名，我这里有的话直接覆盖就行了。然后给大家看一下我之前导入的程序，零九幺五那个这个刚刚套的一个出车程序， 给大家模拟一下，像他这个输出的也是固定循环，可以在编程的时候就选择固定循环，就可以输出 g 七幺 g 八三等等这些循环指令了， 也方便后期你进行手动修改。如果感兴趣，以后我会分享更多技术分享视频，感谢大家的观看，别忘了点个赞，点个关注哦！

大家好啊，今天我们给大家讲解一下这个 gc 三啊，首先 gc 三我们唯一要注意的就是第一个开头的一个 u w r， 当然我这边没有 w u 代表的是我们的一个输车退刀量， w 是 z 项的，又是 x 项的，而二十呢，是我们的一个切销次数， 那么我们如何求的进刀量呢？我们的一个退刀量除以我们那个切削四数，那就是我们每刀的一个进刀量啊，啊，会编七七三的时候，有时候会出现一个干涉对不对？那我们现在来看一下这个退刀量是根据什么来定的。首先我们来看一下这个图纸啊，外径在一百， 底径在五十，那么他们的一个最大的一个切削量，或者说是切削的一个余量，肯定是外径减底径一百减五十除以二，因为优势单边值除以二，求出来的就是 我们那个二十五呢，就是我们那个退刀量啊，一般我们的退刀量取结啊，都是我们那个最大余量的单边纸啊，一半啊，最大余量的一半，剩下的呢，我们 跟机器啊就是都一样了啊， n 一 m 二循环段啊，机器零啊， peq 啊，因为这段时间，马上我们这个保洁工程师的一个教学群啊，马上就要开班了啊，所以一直在筹备，所以没有太多的一个时间去发这些讲解视频啊，关注保洁不迷路啊，每天分享啊，数控小知识。

大家好，今天我们讲解一下广竖辅助编程的一个使用方法。我们首先来看一下啊。在编辑方式啊，在编辑方式我们再双按一下程序，这边会有一个辅助编程啊。点开辅助编程，我们这边会有一个七七一，七七二，七七三，七七四啊，等等啊，七八三啊，各种的一个 啊。复合循环啊，复合循环，我们随便选一个机器一啊。然后我们点击一个右上角的一个确定啊，点一个确定，上面就有了一个我们复合循环的一个呃，各种的一个加工轮廓啊，有正的，反的，内孔的，外圆的啊，随便选一个啊。再点击一个确定啊，这边就有了啊。我们辅助编程啊，会告诉我们是哎， 首先鸡西第一个右啊，是对应的我们的切销量，第二个呢，是我们那个退到量等等等等啊，我们只需要根据他的一个提示啊，输入对应那个数值。然后呢，再在下面金车路路径这边 写一个金车路径啊，就可以自动生成我们 gc 一的一个复合循环啊。这套零基础到精通的红程序啊，教学视频啊，让学红不再难。关注保洁不迷路啊，每天分享售空小知识！

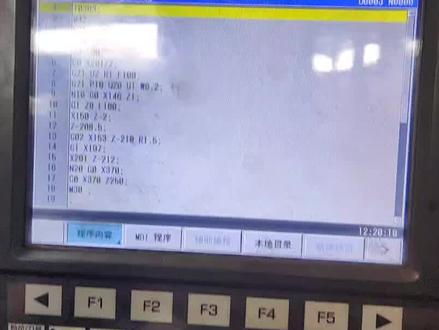

广树外缘循环至七十年前，现在给大家讲一下广州数控广树系统的外源循环。 g 七幺， 这个是今天刚做的一个大件，直径还特别大，特别粗，一个有百来斤，两个人一起搬才能搬得动。毛胚都是用行车来雕的， 就撤一个外援。倒个倒，倒个倒角，这个地方是一个 r 一点五的一个圆弧啊，这个地方是一个弧， 好看一下图纸啊，就一个台阶加一个圆弧，这边一个倒角 啊，一掉头就没了。这个是用机器要编的程序。 m 四二是注轴中转速 啊。这酒吧我是用的钻进给我是用的钻进给 s 给了九十钻啊，其实九十钻可以赚到两三百钻啊 啊，看这需要定位，首先定位到毛胚毛胚的大型，然后安全怎样？安全值，安全值 啊。 g 七幺是两段，上面的是上面一段是一刀切两毫米，推刀一毫米，进给是一百，下面是余量以及骑士和中指断号 啊。 g 七幺，七十段号 p 十，中指段号 q 二十，余量 x 留一毫米啊， z 方向留零点二， 牛二。这个四七十段号啊，就是坐标开始，这个倒角啊，就是个倒角，倒角的起点 表演到终点，然后再一一路过来啊，大家的起点，大家的终点啊，直接切到两百零八的这个位置，要切圆弧了，圆弧啊， 拱上去的就是凸上去的，凸三凹二啊，我们这个圆弧他是往下窝的，往下窝的就是凹下去的，凹就用七零二啊， 圆弧的终点在是一百五十三的，贼的负二百一，而是给的一点五，他的半径是一点五吗？ 盐湖拆完了，拆完了之后继续走直线叉补啊，走七零一 x 到一百九十七，这个外援的毛非要倒个角 啊，打完了之后就是退到，退到三百七啊，首付两百五有 m。 三零结束了，结束了，这只是机器要的出租车， 他的金车呢？金车我就把程序啊编到了下面，编到了一号的天零一 还是一样的，下面就直接是一个金车的程序了，主要看 g 零二，凸元弧凹圆弧凹圆弧写一个终点的坐标，圆弧终点的坐标加上一个圆弧半径，这个圆弧就出来了，下面就走纪念意。 在车这个大轴的时候啊，一定要注意，呃，你的刀子还有参数要匹配，转这个，这个卡盘特别大， 呃，转速不能太高了，车床也特别大，三米的，所以这种这种主轴不能 太太大了啊，像给的这个单面两毫米，切这个轴的话 可以看他的力，他都是一粒一粒的，这这碎屑都是一粒一粒的，不像很多是这个精加工啊，精加工的时候缠的精加工的，缠的，有些人开粗，一个粗开下来之后整个基础上都是铁屑啊， 都缠上的铁线那是不太好清理。所以说你的参数要好，就看你的铁线，那铁线是这种一粒一粒的就说明你的参数还可以啊，像我这个就还行。

九八零 tda 这个系统他这一次没有开头四位数字， 就是我们编程是先给程序起个名字，我们称他为程序号，这个 g 九八，他这分，这应该就是每分钟的做到量。 这个 g 五零他是坐标注射定，实际上就是根据道具的实际位置确定确定公念坐标系列 x c 坐标值， 这个 g 五零指令直行后不产生运动，但弓箭坐标系按指令指数来更新， 你看这个 g 五零， s 二百五， c 四百五，其实含义就是 弓箭坐标系列 s 坐标立即被修改为两百五， c 坐标修改为四百五，系统立即以 c 的坐标值显示。 这个一般呢，用于卤乳方式下，通过对导建立弓箭坐标系。 来，老铁们，点个红心，加个关注，咱晚上就用这个系统来给大家直播， 点个红心，加个关注，晚上八点进直播间，谢谢大家。

大家好，今天继续更新视频，今天和大家分享一下数控车床直线倒角的功能啊，这个功能是非常好用的，尤其是我们在手工编程的过程中是非常快捷的。那么我们看一下直线倒角的功能是怎么介绍的？直线倒 倒角的代码地址为 l 倒角，直线的长度用 l 表示。我们看一下两条直线之间怎么去快速的编写一个倒角代码格式，两个 g 零一， 那两个 g 零一很显然是两条直线，两条直线第一条直线后边多了一个 l， 那这个 l 是什么意思呢？ l 就代表在这两条直线之间给他自动的 倒一个长度为 l 的倒角啊，那么我们还是以图形给大家实际讲解一下，那么我们看一下图中的例子， 我们看图中有一个 c 二的倒角， c 二的倒角就是二乘以四十五度的倒角，我们看一下我们怎么去编程，把这个 c 二的倒角去给他快速的编写出来。我们看一下 程序，我们的走到路径就是从这里走到这里，再走到这里，我们看第一行七零零 x 二十， z 二就是快速的走到这里，第二行就是 z 负的十五到这个位置，第三行 就用到我们的自动倒角这个功能了，我们看一下第三行刀具实际是在这个位置， 你看 g 零一 x 四十，实际是走到了这里，然后下一行 g 零一 z 负的二十五，是吧？后边加了一个 l， 意思就是 是在这两直线之间过渡一个长度为二点八二八的倒角啊，那 那么我们为什么 l 是二点八二八呢？因为我们 c 二的倒角是二乘以四十五度的，我们的 l 代表的是这一条直线，也就是倒角这一条斜线的长度， 并不是代表他的直角的长度啊，这个大家一定要明白， l 代表的是你所需要倒角的斜线的长度，那么因为是二乘以四十五度，根据这个三角函数的话，我们可以计算出来这个斜线的长度是 约等于二点八二八，那么我们这个倒角就这样就可以过渡出来了，就省略了我们一步编程，如果按我们正常这个加工步骤的话，我们是需要先走到这里 啊，是先需要走到这里再编写一段直线，走到这里再编写一段直线，这样的话我们用一个 l 也减少了计算量，也 减少了编程量，这样我们就很快速的去可以编写出程序，那么我们在仿真软件中去模拟一下，看一下是什么情况啊，我们换一下包配 启动， 我们看一下，哎，同样的 编程方法，我们后边加一个 l， 这里就可以自动导出来一个倒角，两条直线之间就可以自动导出来一个， 这个用 l 的时候一定要注意，是夹在第一条线段的后边啊，第一条线段的后边，第二个注意的话就是这个 l 长度是倒的倒角的斜线的长度，不是直角边的长度。那么本期视频就到这里结束，如果对你有所帮助的话，请点击关注一下，后续我们会不定期的更新视频，谢谢大家。

今天我们继续讲解面板的编辑区第一个复位键，复位键相当于越小型的集听按键，当你按下复位键后，程序会直接停止，主轴也会停转。再编辑程序时， 按复位键，程序会直接跳转到第一行上下。翻页键，顾名思义，翻页用的方向键，方向键是在你编写程序时用光标所需要的按键。在输入刀谱式移动选项的按键。在图形模拟时移动画面的按键。 输入键输入键是你在对刀时输入坐标的案件测量完工键。对刀时编写坐标数值，按输入键完成对刀。 转换键。转换键是在编写程序时输入小字母时用到的按键。按下转换键，再按字母键，系统会直接输入小字母。换航键换航键是在编写程序唤醒的作用。删除与取消 键是编写程序时修改的按键。我们再看下面一行按键。位置键，按下位之键会显示当前所有坐标数值。程序键在编辑模式下按下程序键会显示当前运行程序可以移动光标进行修改。 刀不见，刀不见是我们在进行对刀时挑出参数偏移磨好修改的案件。冷却见冷却见是打开切宵夜与关闭切宵夜的案件。换刀见换刀见是我们在手动模式下按换刀见即可进行换刀。 主轴逆转正转键，在手动模式下按下正转键，主轴会直接默认上一次设定的转速运转，在初次开机时，需要在命模式下设定转速方可使用此按键。循环启动键循环启动键用明滤键，在自动模式下按循环启动键即可开始运行程序。尽给保持键， 当程序正在运转时，按下键给保持键，程序会直接停下，再按一下循环启动键，程序会继续运行。关注我，下一节课我们开始讲数控车编程。

欢迎新朋友的到来啊，我们今天一个视频将会你如何正确的在机床上对刀，也就是说拿我们的一号刀来对这个外援啊，怎么操作？ 首先我们点击我们机床上的 mdi 模式，再点击程序，找到了监控页面啊，就是这个页面， 然后我们输入该盗号，也就是说我们对盗的时候，他的数字成功的在机床上显示， 然后再按这个输入，再按循环启动，我们的刀号自动转到了一号刀， 然后我们啊再把这个主轴转动起来啊，输入啊 m 零三 s 三百这样的一个转速以后，再按循环启动，他就转起来了 啊，然后我们啊提前把那个刀布啊打开， 多按几遍啊，找到一号刀，然后移动光标啊，找到一号刀就可以了。 然后我们换成手动的方式啊，快速的移过去，点击手动， 点击快速移动啊，点击方向键啊，往哪边击就按哪边就可以了啊，不要转过去了啊，太吓人了啊，然后怎么办啊，换成手脉模式， 再摇我们的小轮子啊，方向了就不用说了，往哪边摇，按那边再摇我们的啊，手慢，轮子左边摇，右边摇， 现在我们先啊对这个他的端面，因为我们待会把主轴关掉啊， 先对端面啊，比如说端面有他余量啊，比如说单边啊，一面还有一点五的余量，我们这边就是输入啊，碰到以后 我们输入 z 一点五就可以了，然后这个 z 一点五就是在我们的机床啊，牢牢的显示，也不怕啊，他输入错误了， 对到的时候新手们啊慢一点啊，待这个视频啊，就边教啊边说比较慢啊， z 一点五 点击输入，一定要点击输入啊，输入完看我们的机床，他数字是不是在改变啊，现在在一点五啊，对，好了， 我们啊在手卖的方式啊，来对这个外援，我们试切一下这个外援到底他直径多少 啊，一定要车干净啊，然后啊，我们拿我们的卡尺啊进行测量啊，输入多大的尺寸就可以了 啊，吃完以后我们手慢退回来啊，然后再以啊手动的方式快速的退回来，退回来以后啊，别忘把主主关掉了，因为我们要测量了 啊，点击主轴停止关掉啊，主轴拿出我们三百的大卡尺啊，这个认识吧，这个家伙好家伙对不对 啊，杠杠的哦，简单的量一量，量一量，现在看这个指针是不是到七 七这里啊，大概量一量啊，就到七那里多少了，我们拿来啊，拿近一点看了，一百七十七点七啊，多也要多的快点，对，大概量啊，粗量一下啊， 当然我们出车还有放余量的，比如说单边一点五毫米啊啊，所以出两下就可以了啊， x 一百七十七点七， 再按这个输入这个数字在动了，一百七十七啊点七，然后 zz 就当然是我们对好了啊 啊，现在成功了，对好刀 xvz， 如此简单啊，你还不会吗？朋友们？

零基础学编程第一步第一讲数控车广述系统面板讲解编辑键编辑键主要作用是创建程序、编辑程序、调用程序、修改程序。所有程序的操作必须按下编辑键才可操作。 创建新程序步骤一按编辑键二按程序键，打开程序页面。三按字母。四按数字键为程序编写代号。五按输入键即可创建新程序。编辑修改已有程序步骤 一按编辑键二按程序键，打开程序页面。三按方向键，移动到需要修改的地方。四按删除键五、重新编写程序， 调用程序目录里程序步骤一按编辑键二按程序键，打开程序页面。三、再按程序键，切换到目录页面。 四按方向键，选取需要的程序。五按输入键即可打开选中的程序。老铁，小关小注，编程不迷路！

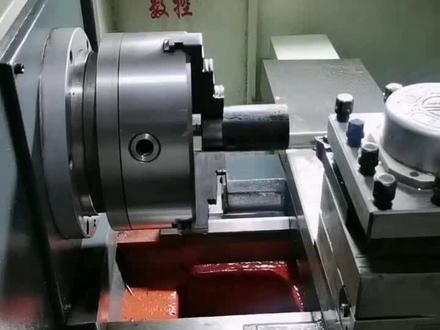

在平时加工过程当中，经常会遇到加工余量较多，这个时候我们应该怎么办呢？这个时候呢，我们可以使用 g 九零来进行出车，用 g 九零呢会比我们的 g 零一要方便，不需要我们去呃连续的写退刀，快速定位 x 六十 c g 九零 z 负二十 x 五十五，撤销第一刀， 加工完之后刀具退回定位点 x 六十 z， 再进行第二刀 x 五十 z 负二十的撤销，撤销完成后，刀具还是退回 x 六十 z 一， 以此类推，直到车到我们啊需要加工的尺寸为止。每一次加工完成之后，刀具都是退回 g 九零上面的这一个坐标值，加工完成退刀。

数控编程下面和大家介绍一下对于广述系统如何新建加工程序。那么对于新建程序而来，首先我们点击程序按键，然后点击编辑，在程序内容这个界面当中，我们新建一个加工程序，输入程序名 o， 假设说一二一四就是我新建的程序名，新建程序名以后，然后点击业务必建， 点击又意见以后，那么你这个程序就等于新建完事了。接下来的话你就可以输入相应的加工指证，比如说七九九，然后就可以了。

本期视频我们来讲一下管束系统如何用角度 a 编程。用角度 a 编程的好处就在于我们不需要用三角函数计算真相的坐标点。 角度的判别方法如下图，逆时针旋转一圈是三百六十度，所以图中第一个斜角处是一百八十度，加上二十八度等于两百零八度。第二处斜角可以直接输入图纸的一百二十度。 这里需要注意，使用角度 a 编程的时候，中间要用逗号隔开。本期分享就到这里，更多车船编程小技巧，咱们下期接着聊。

广述 980 操作方法。

今天我们讲述新建程序啊，广速九八零系统新建程序的时候，首先里面要没有的程序啊，打个比方，四个一我们按确定是否新建，你说是 这里好了之后我们就可以变程序了啊，打开始要怎么样？开始要 m 零三 a c 一千五百转 t 零幺零幺七九九 七零，就可以编你所需要的程序了啊，什么轮廓都可以。今天我们的视频就讲到这里，看懂的老铁红心加关注啊。
