好，大家好，这里是佳佳今天网络课，我是佳佳老师，那今天我们来讲一下这个今天五点二，一，如何去把已经做好的路径啊？裁剪， 这里边裁剪的话可以根据我们的需求可以裁剪到我们任何的一个范围。 好，我们来演示一下，那这边的话是已经做好的一个刀路啊，就是一个非常简单的一个洗槽的这样一个刀路。 那我们回到山地里边去，你可以在这个地方画一个举行框框，比如说我想裁剪 呃，我这个举行框内部的一个道路，那外部的就不需了，对吧？那我们就可以画一个这样的一个轮廓线，那我们进入到这个道路界面，那之前的话道路的话是比较范围比较大的，那这个时候 的话，我需要就是说这个情况内部的道路，那我们怎么操作呢？哎，我们的话可以看到这个路径边接里面有一个路径裁剪，我们找到区域裁剪， 那右边的话，因为屏幕的关系啊，右边的话有一个时期路径组，我们点击路径，然后呢有一个时区曲线，我们选择这个轮过线， 然后呢我们点击右边这个裁剪计算好，那这个当前道路上就裁剪好了，但是呢我们可以在右边选择这个去掉外部镀金的，这样的话他就变成这个样子了。 好，我们点击右边确定按钮，那这个时候大家可以看到这个路径就被咱们给裁剪起来了，比如说我们想裁剪到哪个部位，自己去画一个轮廓线条，给他约束一下他的范围就可以了，这个是比较 简单的一个方法。好，大家可以自己去尝试一下。如果说想学习这个精雕课程，可以关注我的主页，联系我都是可以的。

好，大家好，这里是佳佳精雕网络课，我是佳佳老师。那今天给大家分享一个小知识点，我们在做精雕道路的时候，经常会发现参数里边有一个叫做路径角度的一个参数，那这个路径角度的话，它是一个什么意思呢？ 呃，他这边的话默认的话会提供给我们这样的几个这样的一个参数啊，零度、四十五度、九度等等这样一个角度啊，那这个地方是怎么去用呢？这里边的话我就做了三个啊，去加工的一个刀路， 我分别把这个角度调成零度、四十五度跟九十度。我们先来看一下这个零度的，大家可以看到零度的话，他就是左右这样继续走到，而且的话是四下往上， 那我们把这个引上，那这个时候我们看一下四十五度他是怎么去走到的？好，大家可以看到啊，四十五度的话，他是以这种角度水平线跟啊这种啊倾斜四十五度的这样的一个线，这样进行走刀， 这是一种比较倾斜的这样一个走道方式。我们再来看一下这个九十度的走道方式，大家可以看到啊，九十度走的方式的话，他是一个数字的这样的一个走道方式，他是一个呃，从上到下，或者从下到上这样的一个走道方式。 那为什么说他会有一个角度值呢？为什么要去设置一个角度值呢？其实很多情况下的话，咱们设置这个角度值的话，可以避免材料的一些这个痕迹，我们比如说简单举个例子，比如说木雕上面也有很多这样的木材， 他可能本身就有这种这个纹理，那我们可以采用四十五度或者九度这样的一个角度来改变之前的一个雕刻啊方向，这样的话可以避免这种纹理的一些出现。 好，一般的话就是说调角度值的话，一般都是改变这种纹理的，大家可以自己去做一下尝试。

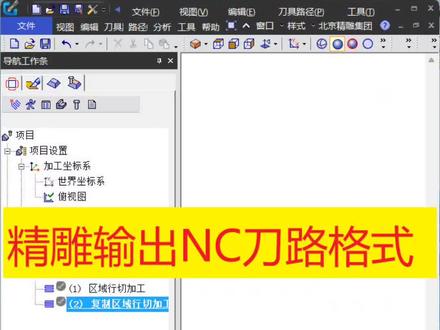

好，大家好，这里是佳佳精雕网络课，我是佳佳。那今天的话我们来给大家讲一下如何使用精雕八点零个人版来输出我们这个登录 n c 格式， 那很多小伙伴他这个输出道路的时候都是 e n g 格式，呃，他在私下里问我怎么去输出这个 n c 的吧？那这边的话我就集中讲一下，你比如说我们这边的话使用今天八二零个人版做了一个道路啊，当然的话你做了很多个道路都可以，比如说我们再复制对他进行一个拷贝 啊，然后呢比如说像两个道路或者多个道路，对吧？咱们看一下怎么去输出啊？首先是在这个加工界面啊，然后呢在这个道具路径啊里边找到这个输出道具路径啊，然后呢这边因为屏幕的原因啊，然后呢我把它往里面拖一点，给大家看一下这边看到没有？这 这边的话就是他的一个道路，就是你做好的道路，然后呢这边的话就是你要输出的这样的一个道路啊，如果说你需要单个输出的话，你可以把这个点击这个红色箭头给他移动过来，然后把需要啊输出的道路啊给他选中，然后呢点击这个绿色箭头，哎，他就过来了，看到没有？然后比如说我们想把这个道路给他输出，哎， 先把它移动过来，移动过来之后呢，咱们可以看到这边啊，这边有一个叫做高低设置，对吧？这个地方咱是咱们的话一般的话去不用去设置的一边， 一般的话这种个人版的话都是三轴的啊，所以说我们这个地方这个输出格式啊，我们只要选择一下格式就可以了，这里边的话我们默认选择这个是这个 eng 五点五三，对吧？那这个如果说你默认的话，他这个输出的话就是一个 eng 格式的， 如果说你想输出这个 n c 格式啊，它这里面其实有两种，一个是呢是这种 n c 精雕啊，六五零这样的 n c， 还有一个是 啊 soft d e f n c 啊，我一般习惯性啊会使用这个 soft 啊， d e f n c 这个格式啊，就是它也是这种 n c 格式啊，然然后呢这个后置文件的话 啊，这个地方你可以使用它自带的，比如说我一般习啊习惯性使用它自带的这个精雕四五三 a x 这样的一个会 啊，然后导入成功。如果说你这个可以根据自己的机器嘛，找人去定制你的后处理也是可以的啊，你比如说然后我们后处理导入进来之后呢，然后这边的话需要去保存你的一个路径，你比如说我就保存到桌面去啊， 点击保存，然后呢点击确定那这个路径，看一下他就输出了。那输出之后呢，咱们可以看到桌面啊，桌面的话有一个点 nc 的文件啊，咱们右键啊打开方式呢，可以用那个记事本啊，可以用一个记事本给他打开，我们选择记事本啊， 给他打开一下，打开之后大家可以看到他就是这样的一个代码，里边都是代码。呃，可能有很多这个新手的话，对这个代码的话不是太懂啊，这边的话没关系啊，我教你怎么去改，一般的话就是最普遍的一个改的方式的话，一般的话都会把这个前面这几个行 给他删除就可以了，你可以删除啊。好，然后呢，呃，这边的话，下面的话就可以暂时就不用去动了啊，这是一个普遍的一个改法，然后呢，最后的话这个地方也就不用动了啊， 然后呢，这个道路的话就给他保存一下，在文件里有个保存就可以了，然后就可以上机雕刻了，这是一种普遍的那个改编的那个方式，当然的话，如果说每种机器的话，比如说啊原啊，宝源呀，啊新新代呀，在那个后处理的话，可能文件头跟文件尾的话都是代码不一样的。好 啊，这个的话输出 n c 格式呢，就是这样去输出的，大家可以自己去尝试一下啊，如果说想学习更多尖叫课程啊，可以关注我主页。

大家好，我是男装爱哥，我刚刚翻看了我以前发布的视频，下面有这么一条留言啊，他说我们在北京金雕里面做刀录设置的时候呢， 为什么表面的高度和加工的深度他是正的，不应该是负的吗？啊？他的意思是这样啊， 这已经不是第一个人跟我提的一个问题了啊哈，我做雕刻那么多年，经常有人问到这么一个问题啊 啊，其实这个是一个理解的误区啊，我们现在可以进入北京天雕来看一下啊，就像这一个啊。嗯，给大家看一下。 好，这个有三个模型啊，其实都是同一个模型的，只是他的坐标位置不一样而已啊。好，我们先返回来，然后用这个啊，平面显示好过，平面显示的话他运行比较流畅啊， 好点进去，然后我们进入这个路径向导啊，然后呢问题就出现在这个位置了啊，表面高度 是二点五，然后加工深度是二点五五，二点五五他只是加工一个一辆啊，也是必须要多加那么一点， 他理解的方式应该是这样啊啊，比如这一块料啊，我们要刻凹下去的，那么他 不就是凹下去，他不就是富的吗？他应该是这样理解的啊啊，但是这个理解的方式呢，跟我们做雕刻的思维完全相反啊， 为什么这么说呢啊？我先来给大家解释这个表面高度啊，表面高度二点五啊，其实这个表面高度呢，他可以是正也可以是负的啊啊，比如这一个， 嗯，这个我们要改回来哦，五好啊， 这个呢就当做是一个模型啊，上面这个是表面的高度，然后这个是一轴的一个坐标啊，然后这个 是 s 轴或者 y 轴也可以啊，那么这个一轴的坐标是圆点在这个位置啊，然后呢？这里他这里有个模型啊，我们可以看一下啊， 他是这样的，那么这个模型呢，也可以在零点的下面，也可以在零点的上面啊，这个是一个啊，呃，我现在我已经做了两个图啊，也就是说啊，有一个模型是在零点 下面的啊，就像这个是在零点下面的，然后这个是在零点上面的，然后这个呢啊，有一部分是在零点下面的，有一部分是在零点上面的啊， 好给大家看一下啊。啊好，录镜像岛这里啊，大家可以看到啊，这个复数 他不要紧，但是他的模型的高度他没有变，那么这个呢是有一半是在零点以上，有一半是在零点以下啊，是这样的 啊，那么他所出来的这个数值呢？他就会往正方向走啊， 这样解释大家有没有理解清楚呢啊？这个如果还没有理解清楚，可以在下方评论处给我留言啊。啊，那下一个啊，我再给大家讲一讲啊，这个加工的深度， 加工的深度他不可能是复数的啊，如果是复数的话，他是完完全全跟我们所想要的雕刻数据完全相反的。呃，打个比方说啊，就像我们所说的啊， 往前走两步跟往前走负两步啊是两回事啊，一个是确确实实的往前走了两步啊，可是往前走负两步呢，就变成了后退了两步 啊，我可以画个图给大家看一下啊。啊，就像这个，嗯，我可以再画一把刀下来啊，这里啊， 这个是一把雕刻刀啊，然后呢？这个是一个模型对吧？然后我们 啊想要雕刻的深度是往下走的，就是五毫米，如果说你说是负五毫米他会怎样？负五毫米啊，负五 五啊，我们可以看一下啊，负五，然后我们往下点啊，往下点他就会往上走了哈。啊， 那么如果我们要五的话，他就是正方向的，正方向是往下刻的才是正方向啊，完全是跟我们的坐标是往呃，是相反的。嗯， 好啊，这个就是这样啊，我们往下走哎，往下雕刻他就是正的，然后往上雕刻他就是负的。 不知道我这样的解释有没有听得明白啊？如果还没有听明白可以在下方评论处给我留言，或者你可以自己去实践一下啊，复数跟正数的区别在哪里啊？你可以 拿一块边角料来测试一下啊，如果是负数他会不会往上走？如果是正数他会不会往下刻啊？就是这么一个意思啊， 那这期视频丢到这里啊，我是男装爱哥啊，如果喜欢我的视频啊，记得点赞、关注、收藏或者转发。

好，大家好，这里是佳佳精雕网络课，我是佳佳老师。那今天的话，我们来给大家讲一个问题啊，精雕做完道路之后呢，大家会发现我们这个道路的话，他会超出这个边界，那我这边的话是做了一个圆形的这样一个道路，做了一个曲面精加工， 然后呢我是想以这个圆形边界啊，以他的以这个为边界啊，让这个道路呢在这个边界内进行做道路。但是呢我们发现啊，做完道路之后呢，他这个路径啊，看到没有已经超出了这个红色的边界，已经在这个红线之外了， 那我需要让这个路径在这个红线之内，这里边的话，我呢在做道路的时候，在加工图形里边，我已经选择轮廓 线啊，以这个圆线条为边界，但是呢他依然做完道路之后呢，还是超出了这个呃，线条边界， 那这边多余的这样的一个道路的话，可能在我们雕刻完之后呢，他就是不是我们想要的那路径已经超出了，对吧？超出了这个边界，那这个地方怎么解决呢？ 这里边的话，以这个平行结线，也就是说取名新加工为例啊，我们双击打开这个参数啊，道路参数，那这个地方我们找到这个尖端方式， 把这个金刀方式改成关闭金刀，他默认呢是一个切项金刀，我们把它关闭，然后再去计算好，那这个时候大家就会发现啊，我们做完这个路径啊，他这个边界就没有了，看 没有啊，边界就会以我们这一个轮廓线啊为边界，限制他不要超出他。好，这个是一个路径 制作了一个常常见的一个问题啊，大家的话可以自己在课下的时候可以去练习一下。好，如果说想学习金雕课程可以关注我主页私信我，我们这边的话是专业的金雕网络课。

好，大家好，这里是佳佳今天网络课，我是佳佳老师，那今天给大家分享一个小知识点，精雕八点零如何去做这个钻孔刀路啊？我们这边的话做了一个比较简单的一个钻孔刀路，我们可以仿真给大家看一下。 好，那这个钻孔道路是怎么去做呢？接下来的话我来演示一下。好，首先的话你需要去画出这样的一个点，然后呢我们选择刀具入镜，入镜向导 打开这个录音箱了之后呢咱们选择第一个图标钻孔，然后呢选择一个你的一个加工深度， 我们选择对应的一个转头，转速的话根据自己的材料去设置， 然后呢点数的话我们已经选好了，直接确定这里边的一个钻孔类型的话，大家可以根据自己的一些需求去选择，我们选择这个高速钻孔撤回到安全高度， 那这个安全高度的话可以去设置一下，有一个地方，在这个地方有一个贯穿距离，大家可以根据自己的一个设置选择的刀具，设置好我们点击计算， 他这个默认是一个分层的，我们可以仿真一下。 啊，这个道路的话就做好了，大家可以自己去尝试练习一下。

好，大家好，这里是结交金雕网络课，我是结交老师。那今天给大家分享一个小知识点，如何运用这个金雕五点二一来做出这个喜潮的一个道路。那我们来看一下喜潮的道路是怎么去做的。 那洗澡的话一般都是属于一个平面的，比如说我们需要把这两个巨星跟这两个圆，需要把它洗四个槽 啊，这里边的话我就不去一个一个去讲啊，就把它四个啊，按照深度是一样去洗了，那我们怎么去洗了呢？我们可以点击录音向导 啊，这里边的话我们选择去加工，这边加工刀具的话，我们后面的话要根据这个你的图形的一个大小去选择合适的 刀，因为如果说你刀选择的不合适，可能比如说刀选小了，那这样子造成这个雕刻时间比较多啊，如果说你刀选的比较大，那这个刀可能有些地方他下不去，造成了一个余量。 好，所以说我们在做这个路径的时候，先看一下这个图形的一个大小，然后再根据图形的大小去选择刀具。那这边的话我们来一个环节走刀， 加工深的话，咱们比如说加工一个五个毫米。好，那这一边的话我们可以选择一个啊这样的一个拼接刀，那我们给他编辑一下。 好，然后呢这个转速呀，也是根据自己的材料去设置。呃，然后呢录音间距的话，咱们就给它设置成 是。好，然后呢这个地方的话可以减少台刀，嗯，然后下刀方式啊，我们给他关闭就可以了。 好，我们点击完成，那这个路径他就做好了，那这里边的话大家可以自己去通过这个路径的一个仿真啊，可以去自己去仿真一下他这个加工的一个效果 好，仿真的时候右边的话要模拟设置啊，可以去选择一个快速预览。 好，我们点击开始，那这样的话他就会快速的对他进行一个喜潮啊，让他速度快，所以说选择正确的刀路是非常有必要的啊，我们可以再来一次啊，通过测试图大家可以看到这个喜潮，所以说我们刀选择的是非常重要的，根据不同的 选择不同的刀。好，我们这节课就给大家分享到这里，如果说想学习更多精雕课程，可以关注我主页或私信我都是可以的。

好，大家好，这里是佳佳精雕网络课，我是佳佳。那今天的话我们来给大家讲一下如何使用精雕八点零做出区域加工。那比如说这里边的话有这样的一个几个轮廓线 啊，这里边的话，比如说我需要把这个图形跟这个图形洗一个槽，那洗的深度的话可能是不一样，那咱们怎么去操作呢啊？我们来演示一下。首先我们点击道具路径，点击路径向导， 我们选择第一个图标找到去加工，在下面这个参数设置，这个地方有时候看不到，我们可以往右边拉动一点， 这个的话，因为根据不同的图形，咱们选择走道方式也是不一样嘛。如果说是一个圆的话，我们比如说先做这个圆，我们可以选择环节走道加 q 中的话，比如说我们想加 加工一个五个毫米的一个深度。好，我们点击下一步，那这个地方的话，我们可以去选择一把你需要的这样一个刀啊，当你也可以通过添加，然后呢选中这把刀编辑一下它，比如说我们先用一个六毫米的刀去做 好，我们点击应用好，我们再去添加一把，那这把刀的话咱们给他八个毫米。 好，那这样的话我们先选择一把六毫米的刀去洗一个。草，那转速的话根据自己的材料去设置啊， 进给速度的话也是根据自己的材料和一般就是说你工作过程过程中啊，这个进给速度是多少啊？这边去改一下就可以了。好，这边的话就给他一个三 好，知道松的话要不要去分层，如果说你这个料子比较硬的话，可以采用分层的方式啊，如果说料子比较软的话，对吧？可以给他一刀过啊，好，我们点击下一步，那这个时候我们选择这个圆，好，我们点击确定 好的，这边的话有一个弹出一个对话框，对吧？我们的话啊把因为材料这个地方的话，跟材料也设置有关系啊，我呢就把它关闭了， 安全高度呢可以自己给他改一下。好，我们点击算一下啊，这个时候大家可以看到他这个 一个区域加工啊，一个圆形的，一个五个毫米深度啊，一刀过的就完成了啊，好，然后呢这边的话这个也是同样方式啊，我们的话可以啊选择这个路径啊，对他右键一下，对他进行一个拷贝， 然后双击一下它，那这个地方咱们只要去改变它里面的一参数就可以了，比如说这个走道方式啊，咱们可以给大家改成行切的一个走道方式， 然后呢这个在下面有一个叫做那个加工图形，我们点击编辑加工域啊，然后呢这个地方之前选过这个圆了，我们需要右键，然后呢清除所有， 然后这个时候我们重新选择这个矩形，然后这个时候我们点确定好，我们点击计算 好，那这个时候他就完成了一个起槽的一个道路制作。好，那这个就是两个啊，道路的一个制作，一个是圆形和一个矩形啊，非常简单。还有一个区域加工，如果说想学习更多精雕课程啊，可以关注我主页。

好，大家好，这里是佳佳今天网络课，我是佳佳老师。那今天给大家讲一下这个金雕刀路这个走道方式的话，这么三种， 我们来看一下这三种这个走道方式啊。首先第一种这个新切走道，我们再调节这个刀路的一个走道方式手，这里边的话会提供啊，给我们几种这样的一个走道方式啊，这里边的话以这个区域加工为例来讲解 啊，这边话题共了三个，一个是行切走刀，还有一个环切，还有一个螺旋，我们来分别来看一下。首先看一下行切走刀，那行切走刀的话，他是什么样子的呢？哎，咱们的话可以去那个线框去模拟一下。好，大家可以看到行切走刀的话，他就是这样走这样的一个直线。 好，然后呢我们再来看一下这个区域啊，环切主导他的一个主导方式呢，是一个什么样子的？ 好，我们可以开始。好，大家可以看到他是一个以一个矩形的这样的一个形状进行一个转的走刀，这就是一个环切走刀。好，我们再来看一下这个螺旋走刀。 好，我们开始那大家可以看到啊，他这个螺旋走的话，类似于这样的一个圆形的这样的一个走道方式进行一个走道 啊，所以说这走到方式的话是比较常见的三种，嗯，大家的话在雕刻不同的图形都可以去选择不同的这个走到方式。一般的话还切的话，针对这种矩形的话，咱们可以用 环切，或者说这个啊，行切走刀都是可以的，如果说是一个圆形的话，咱们也可以用一个环切，或者说用一个螺旋都是可以的，这个的话，呃，针对不同的图形，咱们选择不同的走道方式， 呃，可以省去很大的这样的一个时间，还有雕刻效果都会比较啊，好一点。好，大家的话可以自己去做一下尝试。

我们接着上一节的讲方法，我们来讲一下这个材料补加工，嗯，材料补加工的话，我相信很多学员都没有用过，也不知道他是怎么用的。 这个材料不加工，我们从字面意思上就可以看出材料，也就是说上一把刀去留下的一个啊材料，那我们这个材料不加工，他就是通过一个不加工的方式来实现，把他的材料 是把它降温干净，就这个意思，所以说他可能就会运用到两个道路。好，我们这里去讲一个案例。 好，那我们这里有一个橱柜门造型，这个橱柜门造型的话，他这个四周啊，是用一个三维青角，是吧？做一个挑角，那就像这个一样，四周用三维青角做 挑角，然后这个里面是洗底的，是吧？那我们这个刀的话，我们就用一个一百二十五型刀将深度加工一个六毫米，然后这个洗底我们就用一把大刀，是吧？三十或者是四十的刀去做一个洗底， 我们做一个洗底他就会发现一个问题，因为我们这个刀啊，他在做洗底的时候啊，他这个啊脚比较大，所以说他这个地方始终是 会有这个残掉的，是不是？你想一想，你这么大一把刀，他在做你里面的时候，他这个地方肯定会僵不到，因为这个刀大了吗？是不是？所以说这个地方他就是你 呃，区域加工去留下了材料，那这些材料我们该怎么加工呢？我们，我们是不是需要用一把小刀振作整个的一个区域加工呢？那不需要，所以说我们 只需要通一通过一把小刀做这个地方留下产量地方做一个产量补加工，所以说这就是产量补加工的一个方法。好，我们这里去看一下道路。 好，这是我们正常做的一个道路，首先做一个上卧心角，是吧？做一个挑角，然后再做一个，我们这个去胶啊，是用一个四十毫米刀去做的， 然后他这个地方是吧？四个角他肯定会留下来的材料没有加工到的，如果我们去打磨或者怎么样去做就比较麻烦，因为他范围比较大，是不是？那我们这里去啊，模拟一下他的一个道路，那我们去实体模拟一下， 开始，那我们首先用稍微轻脚，然后做去加工他这个四个角，这个地方看没有，他这里会有材料呢？四个角这里，那我们把这里放大看一下，我们 重新开始用你这个刀大了，他这个地方呢肯定会有材料的，那这个地方我们就可以通过 这个材料不加工去把它做掉，那我们这个材料不加工把它显现材料不加工，我们可以看到他只会在你，是吧没做干净的地方去做一个道路， 他不会多去做道路。哎，不需要你整个去做，他只会在你没做干净的地方去做一个，这样的话他的效率就要很高了，而且又可以把你的这个材料把它清干净，是吧？那我们这里再去演示一下。 好，开始首先一个上围倾角，然后四十毫米的清理刀，然后看没有材料不加工，那我们把这里放大看一下， 是不是？那这里就被清干净了，是不是？这就是我们利用到了一个产料补加工，那产料补加工他这个参数怎么设置？首先就是这个地方你要指定上一把刀 做去家用的刀是多大？我们上一把刀去家用的刀是四十毫米刀，然后他上一把刀的深度是多深？我们是六毫米，所以说你就是定义上一把刀的一个， 呃，深啊，一个深度啊，一个刀宽，然后再选你现在这把刀的一个刀的大小，是吧？就可以做了，这就是材料补加工，他就会把你没清干的地方呢，单独去做一个路径，这样的话既效率又提高了，然后又把你这个清干净了。所以说这就是我们材料 补加工的一个啊应用啊，虽然说这个用的比较少，但是我们啊有时候可能会用到，是吧？那我们这个就是一个 材料补加工。好，我们今天这个材料补加工啊就讲到这里，因为我们材料补加工啊用的不是很多，但是你如果说用的话也可以去用，是吧？有这个方法不需要整个大面积的重新去做一个小刀加工，是不是？好，那我们这个就是一个材料补加工的方法。

好，大家好，这里是佳佳今天网络课，我是佳佳老师。那今天的话，我们来给大家讲一下精雕八点零后处理的问题。什么是后处理呢？其实他是一个缩写，其实他这个全名的话就是刀路入镜的一个后处理， 那到到底有什么用呢？其实的话他是很简单一个东西啊，他就是把我们做好的这样一个刀路啊，里边的一些代码添加或者说减少 啊，那比如说为什么要添加这些东西呢？那这边的话我举个例子，那左边的话，他这个道路的话是他金雕自带的这样一个后处理， 那他自带这个后处理的话，一般的话只有这个正版雕刻机啊，或者说是精雕系统的话，才可以使用这样的一个他原来的本身下来一个代码啊，你不需要 去改任何一个代码。但是呢很多这个市面上呢，还有很多这样的一个其他版本的这样的一个雕刻机，对吧？比如说是微红呀，啊等等，还有那个马岐山呀，对吧啊等等特别多的像那个版本，因为现在这个雕刻机这是层出啊，不穷。然后呢 各个版本也是有，各个系统也是有的，那可能每家厂家他那个雕刻机的系统的话，识别的代码的话，他可能有些代码他识别不了，或者他有些代码他需要特意的去识别，那这个时候的话，就需要我们去根据你的机器啊去啊定制这种后处理， 那右边的话就是我处理好的这样的一种那个微红的一张的一个后处理啊，然后呢这个两个代码的话，其实雕刻的都是一张，都是一张土啊，都是一张土。但是呢代码的话就是说可能在 开头或者结尾啊，讲那个代码程序是不一样的，那有些人会说我为什么不去手动去改，我手动去改也可以，不需要去这个那个后处理，对吧？ 啊？这边话始终改了一句话也是可以的，但是呢你有没有想过如果说你的是一个雕雕刻机，是那个什么是一个多功序的，就是说可以带自动换刀的，那可能你要做几十把道路啊，那这样的话几十个道路你都要每一个去打开的话，那这样的浪费时间是，呃， 很很浪费时间的。那我们如果说通过这种后处理的话，他就是说一次性输出，然后分别的话啊，就是把这个把这里边的几十个道路都给他单独的保存成一个小文件，然后呢一次性统一输出， 这样的话速度的话是啊，快了不知道多少倍啊，所以说这个就是后处理的好处啊，后处理的好处，因为很多人 他不知道这个东西啊，因为现在这个新版本好像阿的放吗？三点五四点零啊，还有今天收费没有啊？八点零，还有九点五九点零这些这些新版本的话都是需要道路后处理的，那这些后处理的话都是大家需要大家去 定制的，如果说你不去定制的话，肯定是没有的，因为每种机器雕刻机的控制系统的话是不一样的啊，所以说要根据你的那个雕刻机控制系统才能去啊定制，或者说根据你的要求去定制的。好，如果说想学习更多精雕课程或者说学习做图啊，都可以关注我主页或私信我都是可以的。

哈喽，大家好，这里是佳佳，今天网络课，我是佳佳。嗯，今天的话我们来讲一下这个多功序，这个新的系统的一个刀落的一个制作， 这个呢是一个比较简单的一个门板造型，他中间的话会有一个用求刀去做的一个单线凹槽， 那外轮廓的话咱们可以采用一个直刀去镂空就可以了啊，两把刀就把这个东西啊给他做出来了，那我们来看一下怎么去做他呢？那首先的话我们回到他定会这里边啊，这里边的话可以自己去画两个这个矩形线 框啊，这个线框的话都是在这个地方去画的，然后呢放缩的话就是大小呀，都这个地方去改的，然后呢我们这个地方哎把它给并入三 d 环境确定一下，然后呢我们进入到加工界面， 那这个时候大家可以看到我们就是说我们画好了两个线条就出现到这个地方了啊，然后呢我们这个地方要干嘛呢？这个地方的话我们首先的话要给他一个对到位置啊，对到位置的话我们可以双击下他。好， 那我就对待一个左下角了，这个安全高度的话我就随便给他一个数值，比如说二十，对吧？好，那这里边的话有一个问题啊， 就是我们这个刀路呀，啊，现在系统的话他很多这个刀路的话热走啊，他啊不支持是副走的，就是一般的话这个是正直，所以说这个热走的话是正直的话，咱们在做刀路的时候啊， 大家的话要啊，这个要小心眼去处理这一块啊，这边看我是怎么去操作啊？ 好，包括这个他这个新带的刀落后处理啊，也需要去定制才可以去使用啊，如果说用金雕他自带的话，这个后处理的话是不能用的。 好，我们来看一下怎么去做这个刀路。首先的话我们做一下里边这个线条啊，我这个刀具当前刀具表的话，我这边已经添加了两把刀，一个是球六的一个刀，还有一个是平平六的一个刀啊，好，然后呢 我们点击捞具路径路径向导，选择这个第一个图标里边呢一个叫做单线切割，这边的话我们表面高度的话，比如说我们的板材呢是十六的，那我们板我这个表面高度啊，就可当一个十六间隔深度的话，我这个地方加工一个三个毫米的一个效果 好，然后我们点击下一步啊，这边的话我选择一个球溜的一个刀，转速的话就是一万八吧， 进给速度呢给他改成五，直到速度的话，我想让他一刀过，那我就给他一个三，然后下一步，然后轮廓线就是他了，对吧？我们确定一下。 好，这个其他的方式的话，可以按照自己的一个啊习惯去改一下就可以了。好，我们计算一下。好， 这个地方他就做好了啊，可以看到啊，好，然后呢我们再做一下外轮廓的一个切割啊，外轮廓的一个切割的话也是用这里边的一个轮廓的一个切割 啊，然后这个表面高度的话还是十六啊，加工深度的话咱们的话也是十六， 然后呢我们这个地方尽量稍微大一点，比如说十六点一，对吧？好，然后下一步，然后我们选择一个平六的一个刀，这样数的话还是一万八千钻，这个数的话给他一个五吧，直到深度，我想分成，那分成的话我就给他每乘下十啊，下一步， 然后确啊，然后这个地方的话选择一下轮廓线啊，然后确定一下。好，我们呢就把这一些啊参数呀，稍微给他改一下啊， 然后呢这个其他一些地方的话，大家的话根据自己的一个需要的一个效果啊，去给他改一下就可以了。 好，那这个时候道路就做好了，可以看到啊，他这个道路锐啊，锐者啊，都是正直啊，这个的话是负零点一，就是最低点啊，这个现在系统的话啊，这个是一个比较特殊的一个系统啊。好，然后呢我们呢啊给他输出一下， 这个地方的话，输出道具路径啊，格式的话还是选择这个 nc 的格式，这个后处理的话，我们不要用他精雕自带的，精雕自带是用不了的， 我们导入我们自己做的八二年的拉菲啊，开玩笑啊，是一个自己做的一个八啊八点零的多功能性和处理啊，这个是新的系统使用的啊，然后打开 想他就导入成功了，然后呢我们保存到桌面就可以了啊，名称的话这边随便去起。好，我们点确定，那这个路径，他就输出完成。那这个时候的话，咱们可以看到我桌面上会有个道路，咱们用记事本给他打开看一下。 好，可以看到啊，这个是他的一个道路啊，就给他制作完成了。好的啊，如果说想学习更多这个金雕知识啊，可以关注我的微信号。好，今天就到这里，感谢大家的收看。

点击添加矩形，点击鼠标左键拉出一个矩形，缩放到需要的尺寸，这里做粉盒固定槽，所以填写粉盒外尺寸 圆弧角半径六， 点击添加圆弧到角，填写到角半径， 分别点击需要倒角的两个边， 点击添加矩形，制作上压板，点击缩放上压板，所以选粉盒的内尺寸。 同样方法制作好圆角框，选中需要做刀路的轮廓，菜单栏刀具路径轮廓切割，选择刀具这里用的三点一七五喜刀 板材厚度九点七，设置雕刻深度时吃刀深度零点五挖孔，沿轮廓内侧加工半径补偿，选择向内 计算设置去掉圆弧，走刀，勾选已经生成了内轮廓刀路，选中上盖，同样方法制作一个外轮廓切割刀路， 切割外轮廓半径补偿，向外框选中要导出的刀路，菜单栏刀路路径输出刀具路径， 保存底板道路， 拾取一个对刀原点 框，选上压板道路相同方法导出， 打开 n c 转换器软件，修改合适的加工参数，缓降速度四百，切削速度一千安全高度五，缓降高度一， 高级参数设置头命令 g 九零 m 三 s 二零零零零尾命令 m 三 s 零 g 零 x 零五二零，选择要转换的文件，点击转换按钮， nc 文件给机器雕刻。

啊，我来说一下这个刀路切割跟这个排版啊，排版的这个教程其实很简单哈， 首先道路切割，我们要把这个道路给他做出来哈。嗯，图呢是画好了的。嗯，图这次画的图是没问题，但是这个排板我排的时候呢，把这个道路给他，这里啊有重叠的部分，然后切坏了啊，给人弄坏了，弄坏了之后呢，我们要重新排，重新排的话我录个视频哈， 首先呢把道路做出来啊，框选啊，这些一一起做做就行啊，道具路径轮廓切割啊，首先把它全选入啊，道具路径轮廓切割，然后 选刀啊，三点一七五的刀，确定，然后深度二十一点二。我做的是二十一点二啊， 一点二啊，切的那个材料呢，他是一个类似于塑料的硬塑料哈。嗯，直接一刀干二十一点二啊， 嗯，这个参数呢就这样啊，三点一七五，二十一点二，分层不台刀，先下刀，嗯，先下角度啊，做完确定之后啊，直接就出来了啊，出来之后我们呢要把它移出来， 移出来这些道路呢，现在是一个啊，你咋选都是一个，那我们呢要给他分开哈，道具路径分离，道具路径分离为单条 分离为单条之后啊，他每一个都是一个了，这里一定要注意，到时候呢我们要给他集合起来框选，那从从左边往右选框选啊，道具路径组合道具路径啊，这样变成一个了，千万别选错了，别，别掉了，按那个 ctrl 加 t 部键啊，就是加那个嗯， q 旁边的那个键，这就是重复上一个命令哈。哎，我就一直这样重复着给他弄起来，这里呢是一个的，我们就不用集合啊，到这里是六个了啊，集合这里集合 啊，你要给他弄成一个啊要给他弄成一个，等会我们排的时候才好排，然后排 这时候呢，你就按自己的想法排就行了哈。嗯，因为你你找我排，我排的话反正不是我的料。我也我也只能说尽可能的，你想要近我就给你离近点，但是有 有些地方你看这地方是不可避免的哈，你自己排也可能是不可避免的啊，你自己试，你试几下你就知道那个问题在哪出在哪里了啊，就是说他是不可避免的啊。嗯，好像好了， 这个呢，弄完之后啊，我们呢就你想排怎么排就怎么排了哈。我这个呢给你复制一个复制一个这些礼物长到时候你用的时候重新自己排的话你自己排啊，我把这个重新给你排一下。 材料哈，材料是一二二零二四四零啊，画一个畸形框，然后 ctrl 加四啊，把这个材料尺寸一二二零 二四四零啊，把这尺寸给他弄好尺寸弄好是两个板啊，复制一个，选中这个啊，选中这个，按 ctrl 按右键复制一个出来复制一个出来之后我们把这个料移过来 啊，点这里就是移动啊，按这 shift 按上键是旋转九十度啊，然后我们给他，哎啊，你看啊，现在这个样子哈，把它移到这里 最下边来就行了啊，比如说我一个五十上下左右啊，就问上下左右就行，这里是微调距离小中，这三对齐靠左对齐 他都是一样的啊，都是八十的，所以说我们可以给他靠左对齐啊，好，给他调紧点就行了。五十嘛，改成十啊，都给他离近点哈，往下往下哎 然后选中之后呢组合对齐，选择框底部右边左边来点，确定好这个 样子呢，就是拍好这个拍完之后啊，我们就拍这些啊，你尽量的哈，因为你要雕完之后是一大堆的，你要是不给他弄到一起你会很你你要弄的话会很麻烦哈会很麻烦，所以呢我们要要把它给他弄到一起哈。 哎可以，这个呢可以一张一张板子拍两个应该是可以的。那我们呢看看啊。呃怎么拍方便啊？用哪个拍？ 你要这样的话他肯定是有废料的，你这没办法没办法避避免的啊，我们尽量给他 弄到一起，是一个的就给他弄到一起，到时候呢你你们操作的时候呢用哪个拿下来直接操作就行，要不然你你那个弄不到一起，到时候你不 知道哪个是哪个就坏了，知道吧，你看有些小地方哈，他这个是那个啥的 啊，还有啊他是一二二零二二四四零啊，这样的话你就不能超出这个板子了哈我们呢还是给他弄小点啊，一二 二零你要再超出这个板子你这里就磕不到了。所以说你不能超出这个板子，改成一米二二啊一二 零零啊，一二零零型组合对齐，跟这个的底部跟右边对齐哈，你这样的话 你这样的话就说一一点也不能超哈， 千万不能超了一二二零哈，不然的话你这个就磕不到哈，然后我们呢就就这样一个个排就行哈，给他放到最近，你看哪个合适就给他拖过来 拖过来就这样排就行。这个上下左右啊，上下左右，这里调距离，你觉得他离的还还不够近，你可以再给他调一下。哎，一个个调就行啊， 这里边你看能能不能放进去啊，放不进去就坏了放不进去这边就坏菜了。 能放进去的哈，这个窄的还好啊，你能放进去到宽的呢，是吧宽的就放不进去了吧，你看这个就放不进去了吧， 你看这个呢，就是给他稍微的，你看这没没碰啊，你只要这个线不重叠了就行啊。那这个还可以往下， 这里出了一点一点没事，因为咱是少了两公分吧，是吧， 拍两套是拍得下的。嗯，就这一一个板子吧，就拍一下子就两套是吧，这样是可以的， 你就把它放到最近就行了哈，别的没啥没啥玩意，这是相当简单的，千万别碰了就行啊，千万别碰了就行， 别的没啥，一点问题都没有。 你要这样呢，咱就排完，排完上面呢，你想排啥的啊，你想排啥样的你就排个啥样的。嗯，这个比如说你，你反正你排了就多了啊，排了就多了， 多的，而且还不是一半个你，你刻一次走起来，下次刻还多这个东西呢，所以说很难弄啊，然后你有一个方法，就是说你这次 这次拍的这个吧，你下次的话你可以改另一个啊，这样的话就可以。 嗯，真 东西啊，不能说排的一点不费料，那不可能。嗯，所以说呢，你要自己你看着弄啊。好，这样的话这就是一张板子上刻了两套吧，然后如果说我想加点小的是吧，我把这小的再重新。 嗯，把这移出来啊，我复制哈把它移出来。我这次啊这次排这些啊这次排这些啊排，然后排不下的，比如说这次我排上了这些，是吧？下一次呢，我可以把这样哈把它再复制一个出来 啊，今天呢雕的这些这些多然后明天呢雕这些这些多，那就正好你这些是多的，是吧？这是多的，那就正好你就能正好多排几个。所以说你这个东西呢，呃，自己排，你知道哪个没排哪个 不拍那是最好的。你要是这样老找我对吧？你给我多少钱？我收你钱多了不合适收你钱少了也不合适，对吧？你就自己拍的话是比如说 今天我知道这些多排了多刻了啊，在这放着没用，哎，明天呢？我我这这些是两套是吧？我再把这些再加上，哎，那样的话你就知道哪个哪个哪个你对起来了，这样的话是最好一点不废掉。 好，今天这个呢，咱就再再加上这个哈，再加上这些，然后移动一下组合对齐啊，然后等会我教你怎么输出哈。嗯，然后输出的时候也再输出一遍。 基本上啊就用这几个功能啊，就是上下左右或者你你上下左右不用你拖动啊，指着中心你拖就行啊，拖动他就行， 然后这样的话我们很快就能拍完，或者说我们这次呢，呃，除了大本之外，这小本能拍两套也是可以的。都是你大本的多雕两套吗？大本你得复制出来多雕两套是吧？有一样的吗？你知道哪个没排哪个排了就行啊， 给他放过来，离近点离近点就行了。我先大体上的把这往这一放啊，等会呢再仔细拍 你就知道哪一套没牌哪一套没牌啊。这样的话不是很好吗是吧好，这样吧，把这小的改成大的。不是想要省料吗？ 啊完全不能避免啊。废料是不能避免的，但是能能给他省啊，咱就改改给他省省啊是吧。 但是省料的前提下别放着给他碰了，你看这个地方碰了， 所以呢省料归省料，但是不能让他碰。把这个给他 换换位置一换就能放下这个了啊 这个样子呢就说我们这是排了什么呢我把它删掉哈。 这是一整套板子啊一整套板子有两套啊。呃就是说八十的宽的窄的各一套是吧。然后这个小板呢就差这几块了差这几块你下次有排不下的你把这几块再给他放上啊就可以了。 好视频呢就这样这样拍啊，拍东西就这样拍。这里还是有放不下的啊。你这没办法这是肯定是放不进去的 啊。我们输出啊选中他啊，全选道具路径输出道具路径桌面。这是八零 八零带什么的？带带抽屉的八零带抽屉的保存，然后失去二维点就失去这个左下角哈 点确定就行啊然后我保存一下保存一下这第五套图啊，等会我把这个发给你把精雕文件发给你。打开精雕文件就行啊，这第五套图 我现在发给你啊。嗯这个是文件原文件哈，到时候呢你就拿这个原文件去改就行。我把这个八零带抽屉这个啊呃转换一下。这有转换器吗？呃有一 个信转换器，我那边呢那个呆呆精雕公众号里边是有的哈。你你下载一下下载一下，然后这里有转换啊，点这个一音机打开之后转换就行啊，三千一万啊。这里呢？零啊，删掉，删掉，然后浏览八零带这个抽屉的 转换啊，这样转换完了之后啊，就是一个 nc 格式的，你上机器就能雕的啊，这个上机器就能雕的。 嗯，好，那我们这个视频呢？就这样哈，就是说一个排板啊，就是一个排板啊，排板出道路，排板照上。
