今天来看看这个一学就会的自锁电路，我们用电工仿真软件来在线模拟演示一下。我们先把主线路连接完成， 控制电路开关，接入电源，然后把零线连到 a 一 线圈，再把火线接到停止按钮的长闭触点，从停止按钮另外一端长闭触点引出现接到启动按钮的常开触点， 再从启动按钮另外一端常开触点，引触线接到 a 二线圈，接好后通电，按下启动按钮，接触器吸合，电机运行，松开启动按钮，接触器归位，电机停止运行， 按下停止按钮，没有反应，这就是点动电路。接下来从停止按钮一端引触线接到接触器十三常开触点，十四触点，引触线接到 a 二线圈， 这样自锁电路就接好了。我们再次通电，演示一下，按下启动按钮，接触器吸合，并且实现自锁。按下停止按钮，接触器停止工作，反复启动，停止工作，你学会了吗？关注我，学习更多电工知识！

为了让大家更好的理解，我把自锁电路接线用实物的形式展现给大家看。接触器或继电器的辅助常开触点 n o 以启动按钮并连形成质保回路。当按下启动按钮时，线圈通电，接触器吸合， 辅助触点闭合，即使松开按钮，电流仍然通过辅助触点维持导通，直至停止按钮切断回路。

时间继电器的种类很多，看一下我这个时间继电器型号， j、 s、 z 三、 a， 从型号上看，我就知道它是通电延时型的。 我们看一下时间继电器的资料， j、 s 代表时间继电器， z 代表综合式，三代表设计序号。后面的第一个方框就重要了，如果是 a， 代表通电延时基础型。 如果是 c， 代表通电延时顺动型。如果是 f， 代表断电延时型。如果是 y， 代表星三角启动延时型，也是通电延时型。 如果是 k， 代表信号断开延时型。如果是 r， 代表网负循环延时型，也是通电延时型。 最后一个方框容易理解了，代表延时范围， a、 b、 c、 d 等等，分别代表延时时间段。 下面是六个型号的接线图， a 型，我们最常用的通电延时型， c 型也是通电延时型，但它有一组瞬时触点，可以自锁。 f 型断电延时型和通电延时正好相反。 k 型、 y 型、二型这三种都是不常见的时间继电器，我就不介绍了， 今天重点说一下通电延时型。二和七是磁力线圈接电源，一和八是触点公共端，三和六是延时长。 b 端一、三、四为一组，五、六八为一组。 我们实物演示一下，从电源输出一根零线，连接到时间继电器七号角，从电源输出一根火线， 连接到至位按钮常开触点任意端， 从常开触点另一端输出一根线，连接到时间继电器二号角，并引出一根线 连接到公共端一号角， 从七号角引出一根零线，连接到两个指示灯任意一个接线柱上。 从时间继电器三号角引出一根线，连接到绿色指示灯，另一个接线柱从时间继电器四号角引出，一根线连接到红色指示灯，另一个接线柱 零线掉了，再接到七号角上，调整一下时间，插上时间继电器， 按下按钮开关时间继电器工作，红色指示灯点亮，延时时间到，绿色指示灯点亮，时间继电器的 up 指示灯也亮了， 这就是通电延时型时间继电器延时断开和延时导通的工作过程，感谢大家的支持！

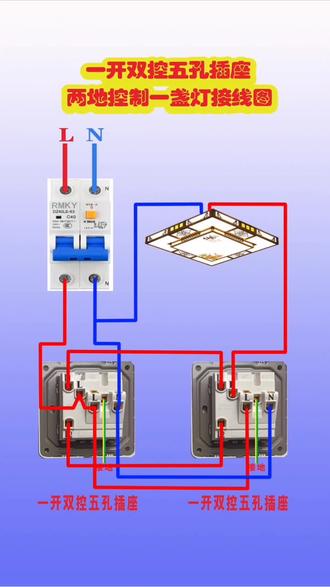

一开双控五孔插座，两地控制一盏灯接线示意图。

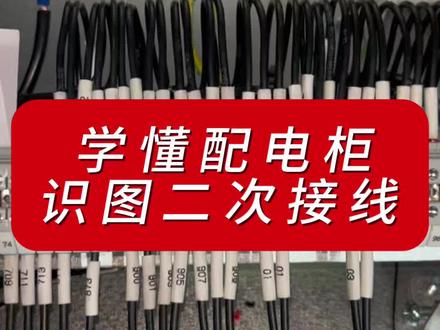

用一条视频告诉大家这种端子牌的识别，然后这种端子牌对应是有这种端子接线图的，我们看到一开头这些数字就是对每个端子编号 a 四幺开头这些数字，那就是我们这线上的编号，也就是你看原理图中的原理号， 然后最左和最右叫做接线号，接线号就会告诉大家端子牌每一条线该接到哪个地方去啊？我们现在看到这边的六号端子的右边，首先接的线的编号就是我们的 a 四二幺的线， 右边 a 四二幺线的另一端要把它接到 p d 原机械的 i a 端上去，你不清楚 p d， 看完材料表之后，他就会告诉你 p d 是 这种多功能表，然后接下来你在接线的时候，你就知道端子排的六号端子的 a 四二幺的线， 把它到时候接到我们这边的多功能表的 i a 端子上来，然后这个端子就什么 i a 端子，大家学懂的点赞收藏。 大家看到这本高低压配电柜是排图集，我在给大家讲看图的同时告诉大家柜内的接线一百八十四页，一百三十二节课，一起来学懂它，关注创电新能源。

大家好，这节课我们讲一下电压互感器的微微接法， 我们拿到这个图纸，我们看二次图，我们首先第一步我们都是先看一下它的一次图啊，我们看右边，这是它的一次图， 我们一个一个看啊，上面这个就是十千伏的母牌铜牌，对吧？这是十千伏的，当然了也有可能是铝牌，不过我们一般都是铜牌。 然后这个呢就是柜他柜内的铜牌，这边这个呢就是我们的高压传感器，这是带电显示器。然后下面这个呢就是一个 p t 手车， p t 手车看看一下，这有一个这个插件，对吧？那有同学说就是他看到就是很多图片里边，对吧？他都是这样表示的，你比如我们 vs 一， 它是上下两个插件，对吧？为什么这个 pd 手势是一个呀？为什么？为什么它没有下边这个呀？ 给大家，因为现在手里边没有那个图片，就是回头有的话可以给大家拍一个实物给大家讲一下。现在呢，我们先我先大大概给大家说一下，就是你比如这是一台 vs 一， 对吧？ vs 一 里边就是我们的开关， 他呢是有两个动触头，也就是这个这个东西啊，这个插件啊，这是有两个动触头，然后呢比如这是我们十千伏的通排， 十千伏通排过来，嗯，他接到这个动触头上，对吧？然后动触头下边出来呢，比如说接我们变压器了， 好，这样的话，他的他他的电流就是通过这个流向这个通排，然后通过里边这开关分隔分隔，对吧？然后这样他流到下边变压器了，他通他是这样的结构，但是我们这个 p t 手刹它是什么结构啊？给大家画一下 p t 手刹，它是它是这样啊， 这是手刹，他只有一个出头，一个动出头，他怎么样啊？比如这是实线符，对吧？然后铜牌接到这，他这边什么都没有啊，这边什么都没有， 他没有这个动出头的，所以他只画了一个。那有同学说这里边，你看你这是高压熔断器，这是避雷器，这是我们的电压互感器。 他在哪啊？就在这个手车里边啊，他就在这个里边装着他这些，下边这些原件都在这里边 啊。等回头有实物我给大家拍一个看一下。所以他这个就是他下边没有东西了，包括这个不是手车室吗？包括他下边电缆室都是空的啊，他什么都没有。 然后我们看一下这个，这是我们高压融融断器避雷器，然后我们看一下这个电压互感器啊，也是 p t， 他 是怎么看这个图啊？这是高压对吧？ 高压第一个圆圈高和高压连着，对吧？它就是代表我们高压的一个接法，就是微型接法， 下面这个圆圈代表它的低压，也就是它的其实电压互互感器就是就是一台变压器，其实说白了啊，就是它的负极绕组，就是低压侧，也是微型接法，它两个接法一模一样。 嗯，大家看到这个微型接法一定要知道啊，它是由两只 p t 组成的，两只 p t， 然后我们的新型接法，它一定是有三只 p t， 因为两只 p t 组不成星星， 所以这个，呃，微微接法呢？它可以测相电压，相电压啊， ab、 bc、 ac 可以 测它的电压，它们之间的电压都是一百伏， 这个星形接法呢，它也可以测线电压和相电压， a、 b、 c、 n， 它除了测这个 a、 b、 b、 c、 a、 c 之间，它还可以测 a、 n、 b、 n、 c、 n， 对 吧？它们之间那就是五十七点七，对吧？五十七点七负，也就是一百除以一个根号三， 好，然后这个我们主要讲这个 v 形接法。什么是 v 形接法？我们看这个二次图， 这个是三相通排，这个就是这个里边的高压熔断器，对吧？然后这个呢，就是不是这个是一 pt， 这是二 pt 一 pt， 它这个端子是 ab， 二次端子是 a， 二 pt 也是 ab， 它俩一模一样，对吧？啊？这个是大 a 大 b， 这个是小 a 小 b， 大挨大 b 是 他的一次侧，小挨小 b 呢？都是他二次二次端侧。然后我们看一下，这个就是你看 abab 接到一块，他 a 和 b 分 到一起，然后接我们的 b 项，这边呢接我们 a 项，这个接我们 c 项，对吧？这就是微型接法。 可能有有同学不知道怎么接啊？我，我找一个图片，我们以这个啊， gdc 杠十就是羊角 p、 t 很 常见，对吧？看一下，这个就是点压后感器，就是 p、 t 啊，他怎么接啊？我给大家大概画一下，就是，首先你这个，嗯，我们有黄绿、红，对吧？比如这是我们 a 向灯牌，接到这 b 向接在哪了？我们 b 向绿色啊，接在这，然后呢还，我刚才讲了，对吧？我看图看图片啊，就是这样啊，就是怎么接？就是这样 a 向，这是 a 向，接在这 b 项呢，接在这同时呢，他这个给他封起来，对吧？这个就是 b 项，然后呢 c 项就接在这，这就是黄绿、红三项组成一个微微接了，其实你，你画在这，你这个绿色的画在这，这个 b 项画在这，对吧？其实和画在这一样，对吧？ 也可以这个接 b 项， 然后呢这个接 c 向，对吧？这个就是微微接法，这个就是微型接法啊，这个叫微型接法， 对吧？这这一节用用一个通牌把它俩连起来，然后再接你的 b 向，所以这个就是 我们的微型接法。二次测也是微型接法，对吧？所以这个是一样的，二次测，它这个小端子也是啊，你把两个 b 和 a 接到一块，然后给它封起来，然后再去这边，对吧？和这个一样，然后这个中间这个呢要给它接地， 好吧？就是这个一次二次都是微型接法，然后我们往下看，大家 看这个二次色啊，就高压测试十千伏，然后这下边二次测出来了，就是一百伏， 然后一百伏的话，我们看这这边有同学说他电压互感器啊，出来二次测出来要接这个熔断器，对吧？为什么这个没有熔断器啊？因为这个有这个微断开关啊。三 z k 这个微断开关 啊，他呢就是我们选六安的，和六安的保险是一样的，其实你建议大家选要这个就用，我们就用六安的，这个就是 c 六，对吧？然后这个微断他和保险的作用是一样的，嗯，代替保险，所以这个没有熔断器， 然后我们这个就是 a 六三零， b 六三零，他之间就是一百伏，然后 b 六三零， c 六三零，他也是一百伏， a 六三零， c 六三零之间还是一百伏， 我们怎么测出来啊？用一个电压表，对吧？看这个，然后这个就是我们的转换开关，这个转换开关一般是 二 w 五杠幺二，然后是什么呀？ y h 三杠三，对吧？ 这个转换开关它是就是电压转换开关，它能测我们的 ab， 它有四个档位啊， b、 c、 c a， 然后还有一个空档，它有四个档位，用转换开关来回切，然后这它这个就是我们的电压表啊，电压表只有只有一只， 这是我们的啊，十比一百伏的，对吧？啊？十比零点一， 嗯，然后就是打到 a b 呢？这个时针就是显示我们十千伏还是十二千伏，打到呃， b c， 然后他也是十千伏，打到 c a， 他 还是十千伏一百伏，然后打到空挡，然后他就是零了， 就这个档位，然后下边呢？他除了接这个，他还上端子了，对吧？所以这个就是我们 p t 的 微微接法，大家就是要知道这个微微接法具体其实就是高压侧是微型接法，低压侧也是微型接法，就是这个意思啊。好，这节课我们就讲到这里，感谢大家。

高压开关柜主接线图都是什么意思？带大家认识一下。这是母线牌，相当于电力系统的总干线，用来汇集、分配和传输电能。 这是隔离手车，它其实就是一个可移动的隔离开关，提供一个明显可靠的电器断开点，没有任何保护功能，没有灭火能力，不能带负荷操作。这是他的进线出头，接母线牌，现在处于工作状态，红灯常亮，下面同理连接出线。看一下实物， 他的内部结构非常简单，什么也没有，里面就是铜牌。逆时针摇出，顺时针摇进，这是电流互感器，左边是 a 向，电流互感器中间 b 向没有， 右边是 c 向。他有两个圈，像糖葫芦一样串在一起，说明他有两个绕组，一般都是一个监测用一个保护用好，我们接着往下看，这是一个熔断器，为下端电压互感器提供保护。这是电压互感器，可以把高压变成低压，共二次回路使用。再看另一边， 这是避雷器，直接接接地，右边这两条横线是高压传感器，给下面的高压带电指示器提供信号，这个圈圈就是高压带电显示器，下面接接地。再往下看 高压带电指示器， abc 三个灯亮红灯，说明高压带电。这还有一个自动加热除湿装置，按下手动弹起自动。 这个柜是往变压器方向去的，看一下和之前的有什么区别。可以看到他中间多了一个东西，一个叉叉加一个刀闸，其实就是加了一个断路器， 他是一个整体，可以教他手车式真空断路器，红色表示合闸，看一下实物，他就长这样，他可以带负荷快速分合闸，有短路保护、过载保护等功能，能实现快速有效灭弧。和隔离手车一样，逆时针摇出，顺时针摇进。 好，我们继续看。这是已储能的指示灯，灯亮表示真空。断路器里的分合闸弹簧已就位，可以快速的实现分合闸，减少电弧的产生。 看这里，它有三组电流互感器， abc 三项都有。这是接地刀，高压柜工作状态，接地刀是断开绿色，你看它很简单，就一个刀闸下面连接地， 然后这个箭头是电缆终端头，这个柜呢是去变压器的，所以他的电缆就直接接到了变压器里。最后讲一下高压柜的四种状态，这是运行状态，这是热备用， 这是冷备用，这是检修状态。觉得有用的话点点赞，加个关注，谢谢观看，再见！
