cad画缓和曲线插件安装教程

用 cad 如何快速绘制缓和曲线？今天姜老师来教你两个使用小技巧，那么第一个方法是使用我们的缓和曲线小工具来直接生成。第二个方法，如果没有这个小工具，我们可以直接使用 excel 表格，把点位坐标处理完之后，导入 cad 直接生成缓和曲线。 那么等一下我们这两种方法都会跟大家去详细讲解啊，赶紧搬出你的小板凳，拿出纸和笔，做好小笔记啊。那么我们有很多学员可能会问我啊，老师，你看我既没有缓和曲线，也没有我们这一个 excel 表格，那怎么办呢啊，那你可以关注姜老师，等一下可以免费领取啊。 那么现在我们来讲一下具体操作啊，打开 cad 之后呢，我们直接在面临行输入 ap 空格加载我们这个缓和曲线的啊，这个工具点击加载， 点击关闭。加载完了之后呢，在我们的 cd 当中啊，绘制两根切线，那么你们在具体操作的时候一定要按照尺寸来画啊，我这里的话做一个示范，我就随便的画一下，然后在面临行输入 hh 空格，调用我们的一个工具命令， 再分别左键单击拾取我们这两根切线，拾取完之后他我们输入这个弯道半径让大家注意啊，这个是指我们的原曲线的一个半径参数啊，这里告诉我们是两千，那我们就输入两千回车， 然后输入缓和曲线长度，这里是五百，那我们就输入一个五百，然后回车。最后呢，他会根据你的一个尺寸参数来生成我们的这样的一个缓和曲线。那么生成完了之后啊，我们在这个 空白处指定一个文字的啊，放置位置，然后输入他的一个文本的高度啊，别幺五零，然后回车。那么这样会把我们这个缓和曲线的啊一些参数信息给你罗列出来，所以是非常方便的。那么这两边呢，就是我们的缓和曲线啊，然后中间这个是圆，这个圆曲线， 这两边呢，我们用 f 空格按 cf 的键啊，手表左键分别单击这两根直线，然后 tr 空格两下，把多余的修剪干净啊，因为我是随手画的，所以他会多出一些，那么其实我们这一段对吧，就是我们的一个这个切线长度啊。 好了，那么关于我们第一种方法啊，用缓和曲线小工具直接生成的方法就讲到这里，那如果我说了啊，没有勾这个小工具，那我们又应该怎么去画呢？我们就需要借助到我们的一个四号表格来 导入我们的这个点位坐标了，那么这个时间由于时间关系，我们这个方法放到下一节课来讲。好吧，关注我，带你了解更多 cad 操作技巧。

大家好，我们现在呢看到的呢这是一个路线的平面图，那么有朋友呢，经常问说，咱们这个路线怎么绘制啊？怎么绘制啊？还有问这个缓和曲线怎么绘制啊？那么咱们这个攻击通路册呢，提供了一个非常简易的办法，非常简单而且 妥善的处理办法。我们返回一下，在咱们这个软件里边呢，你如果是编辑了这个项目，然后这项目里头呢，还有一项是这个平曲线，平曲线你只要编辑了，然后呢你点这右上角这里，右上角这里呢有一个导出 cd 的平面图，你点一下， 你点一下，然后呢现在都已经画完了啊，咱们通过这个 qq 给大家发到这个电脑上，那么 ok， 那么就已经 ok 了现在，那然后呢我们就怎么样在这你 打开看就可以了，或者你把它这个传到这个电脑上都可以看了。现在呢我在手机的 cd 看图上给他看一下图没有，你点一下右上角，对里有一个全图，全图显示一下就可以了，那个是咱们的这个图形。 另外呢在咱们这个软件里头呢，你也能够看到啊，在咱们这个软件的 cd 这个里面，比如在 cd 方向里头，我们打开你这个，他这个文件就到了这里了，到了这里了，在咱们这个收藏家里边有一个是 工地通路侧找出文件，然后呢打开也是可以的啊，也是可以的。 好，这个是呢关于路线的平面图的一个绘制，还有这个缓和曲线的绘制，你们咱们这个各式各样的不完整的，不完整的缓和曲线都能绘制一并绘制出来。好的，谢谢大家。

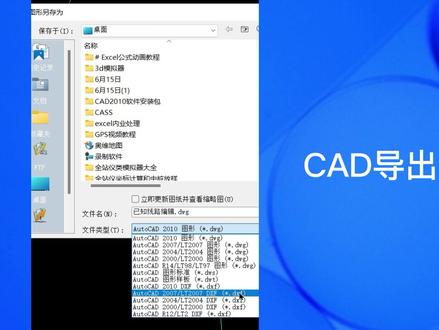

嗯，大家好，现在有朋友问咱们这个 cd 图怎么画啊？ cd 图他问这个问题吗？这个 不对称的朋友现在插件有没有呢？这个不需要什么插件，在咱们工地通路册软件上呢就可以完成。然后呢这个做法呢，我给大家列到这里，实际就是在平行线编完了之后，右上角三个点，然后呢下拉列表里边就有这个按钮，我们给大家看一下啊， 啊，看之前呢，我们啊就这个吧，这个你点这三个点都可以了吧？点的这里啊，这个是导出就完事了啊，那回一下啊， 那这个图呢就是咱们导出的，然后我们看一下，再给大家操作一， 这个很多的各种奇葩的这种全要素啊，咱们都可以解决的啊，都可以解决的 各种，咱们之前做过关于平曲线的各种问题的处理的一整套的一个视频。然后现在我们把这个随便找一个吧，比如说咱们看这个，这是我看 这个吧，就这个吧，嗯，他这个就是应该有两个曲线半径的，我们点开看一下 这个吗？这就是一个含含有这个不完整混合线的一个要素，编进去就行了。然后还有再看一个啊，这这个也是，这都是啊， 然后我们导入一个，导入一个，比如说我们就导入导入这个吧，导入这个导入呢很简单，咱们把这个东西呢发到咱们的手机上来，嗯，这里手机接收了吧，我们看一下， 接收了以后呢，我们就点一下吧。嗯，点这个，那启动项里面呢？有咱们工地通注册的软件，然后点一下，一启动，然后这个项目 那点这底下这个确定这就进来了，那你这个平均线我们出一个吧，出一个就点右上角这三个点，然后呢导出 cd 平面图，好确定。 比如说发到我的这个电脑上，我们切到这个相机，然后呢这里呢收到一个 d x f 的文件，对吧？ d x f 这扩展名哎，它是 c d 的一种格式啊。 嗯，咱们不要说是仅仅认识这个 dwg， 这 dxf 呢，那你也应当认识他就是 cd 啊，就是 cd。 那这个图呢，这就出完了，因为还是很快的啊，那这里边呢，咱们 你各种类型的平局线，各种类型的平局线呢，他都可以输出的啊。然后你像这里边呢，咱们标了焦点的里程，焦点的转角，还有缓和线，还有这个主源的半径， 嗯，缓和线的对应的参数全部都编进来了，全部都有啊，其中点的对 这个半径吗？这个半径无穷，然后带到这里，他的半径是多少有点挡住了，挪一下， 然后咱们同时把它这个半径给标示出来了啊， 置换点起重点的曲率半径，这个是还原点的三十点幺零三，那这个还是比较简单的，其实就是在咱们软件里头， 就在人家里点这三个点就行了，那现原的呢？也是一样的，现原的也是一样的。好了，关于这个咱们就说到这里，然后需要 有测量方面的问题呢，那大家呢可以联系咱们工艺通路测软件的客服，有尽最大的努力呢，来帮 八点了来解决咱们客量中呢遇到的这个，这个这个各种各样的问题啊，谢谢大家。

全网最火的 c a d 绘图神器源泉插件如何安装 cd？ 如何快速安装源泉插件？首先打开插件文件，找到 i n s t alo 的一个文件，鼠标拖动进去， ok， 就可以快速的把我们的源泉设计插件给安装好了。输入快捷键 yq， 会出现源泉插件的所有快捷键大全。需要源泉插件的同学可以在评论下方评论两个字，插件。

今天给大家免费分享一个 cad 插件大权，里面有上百款 cad 插件，总有一款适合你。今天只为突破一点零万粉丝，凡是点赞加关注，评论区留言八百八十八的，就可以免费领取 cad 插件大权，记得加微信发给你们呀！ c a d 病毒查杀工具 c a d 转 excel cad 字体大全 工程装自动编号 简人工具箱，懒人取工具、 全屏软件 验绣工具 c a d 画缓和曲线， 圆圈设计 关注我，少走很多弯路哦！

大家好，咱们呢现在看到的呢，这是一个道路的，嗯，平曲线图，嗯，这个呢是一个回头曲线的，那之前呢我们是用这个什么呀？ 用这个腰速表啊，用这个腰速表呢啊，把这个焦点的坐标啊，还有缓缓许愿的长度半径啊，缓缓许愿参数了，录入进去 啊，之后呢完成平局线的编辑。那么今天呢，我们还可以利用这个这个图形，既然咱们有了图形，那么这个图我们可以把它的中线给它提取出来，以后呢另存 d x f 进行导入。另外现在呢咱们还可以直接的直接的把这个图给它，怎么样 识别出来？直接识别都行，我们操作一下了，嗯，这个呢是这个图我已经发到这个手机上来了啊， 然后我们来看一个，这个是咱们搞的一个 dxf 的图形，搞的一个 dxf 的图形啊，然后我们编辑评语线，怎么操作呢？来到这个左上角的项目管理，项目管理进来之后呢，我们先新建一个项目吧，就是说 m m d x f 吧， ok， 点这个确定，嗯， 点这个，点这个条目，然后呢我们再点这个平底线，然后呢我们是用这个现原法来识别 dsf， 还有从 cd 呢，直接拾取呢，在咱们的现原法里头啊， 进来以后那点这个右上角这里右上角这里哈，那这里你看这里边有一个这个，这个是 就是 dxf 的啊，还有下边有一个，这个 要说的是这两个，要说的是这两个啊，那我们先呢把这个 dxf 再给大家倒进来点击他，然后呢给他一个起点的里程， 然后这个目录下的这个文件就可以了啊，这个现在就完成导入了，就完成导入了，然后你就 再可以干其他的事情了，那导出要素表啊，组装坐标运算啊，都行了。那这里边有一个问题要说一下啊，因为大家这个识别 别的过程中啊，有可能咱们这个是起点，起点是在这里吗？如果软件识别的反了，那怎么办？ 这里有一个起重点反向嘛，你点一下他，他就能调过来了啊。如果识别反了的话，另外我们再返回，再返回，再新建一个， 对，新建一个项目啊，那在这里边呢，我们仍然是用这个平曲线里边的线圆法，然后确定，然后我们怎么操作呢？点底下这个从 cad 图面拾取， c 从 cad 图面拾取，那给他一个起点的里程 确定，然后我们就打开这 cd 图就行了啊，那你用以前的那种方式 dxf， 你要把其他的无关的线形呢就给他踢掉，用这个呢，那就不需要了，我们这有一二三三个步骤，你挨着点就行了，点出一个这个轻松选择， 然后呢我们选其中一段的线源就可以了，我们放大一下啊，清除选择，点二选其中一段线源，那就然后呢再点三，再提取，那么这个步骤是在这样的一二三。 好，现在啊，你点三提取，然后我们点这个确定，那么这就 ok 了啊，那么这个呢就 ok 了，提取呢，就是这样的迅速。那两种三种 方式吧，一个是从这个要素表进行输入， 一个是从这要素表进行输入，另一个在咱们软件里头的 啊，识别这个 cd， 实际这个是识别 dxf， dxf 呢是 cd 的一种格式，另外是从这里直接 失去，直接失去，这样的话呢更加的方便，更加的多样了啊。那关于这个呢，我们就给大家呢？嗯，说到这里谢谢大家。

大家好，本期视频给大家演示一下缓和曲线的绘制，这是一条已经绘制好的大陆中心线，湖面上有 焦点填装号，每个焦点处的，然后取现要素， 我们按照这个要素来演示输入命令， hh 回车， 输入光号间距我们二十米的光号，输入缓和曲线不长， 默认零点。二，输入里程换号， c 默认，默认在指定套路起点跟指定套路的起点，该起点的里程应用 c 五加零零零，输入五千提车定下一个焦点。焦点一， 该焦点的编号输入一，输入半径，半径 要看图纸，在这里我们看图面的数据填写一百五十，返回曲线长度 一百三十，指定下一个点，通过下一个点确定道路的走向， 再输入第二个点的半径，按一下第二个点的参数，半径为九九零， 返回曲线长度一百一十， 第三个点的位置， 如果不继续，我们空壳退出。 好，现在来看一下效果，在标点 一的位置计算好对应的缓和尺寸相关的要素， 将中心线连接好，这个点点比较多的地方为缓和直线，同时在对应的位置标注装号， 这个城市比南方开始会更亲切， 这是直缓封号演示完成。

大家好，今天给大家介绍一个插件曲线短多段线，什么意思呢？就是我们在做图啊，什么的时候，我们可能画的线不是正常的多段线，他可能是圆或者是带有圆弧的，你看那么这些他带有这种圆幅的，这种情况下，你看 我们要把它转换成正常的这个多段线，就是他形状整体不变形的。这个情况下，你看好，我们先加载一下插件。 好，加载之后我们直接输入命令， zqx 的这个命令 输入迷你之后，他会提示我们备份好图纸，这个的话图纸要备份好，处理之后他是不能够恢复的。好，确定之后直接设置一下这个，我们处理之后，转了之后是不是要把这个原始的这个数据删除，如果我们需要删除的话， 直接说个歪就可以了。好，然后我们直接去空选我们的这些线，那么就转换完成，你看。

这个视频给大家介绍一款可以自动提取编辑平曲线参数的插件，不管是市政道路还是其他工程轴线，都可以自动快速提取平曲线参数，直接导入 idk 手部进行道路放样， 这个插件可以提取市面上百分之九十以上 ik 品牌平曲线参数文件，直接导入手部，不用手动一个个输入线路参数，非常方便。下面我来演示一下， 比如啊，比如我要提取设计图上这一千零二十三米的排水渠轴线。好，我先加载淋水镀芯程序， 然后命令栏输入 l、 s、 d、 x 回车。这有个输出文件 啊，输出文件选择哪种格式呢？是依据阿迪 k 品牌选择，比如华测系列就选择测量员格式，中海达系列就选择信仰法二维底二格式， 南方系列就选择限氧法二 a 底格式。我以南方系列工程之心演示啊，选择限氧法二 a 底格式，点击一下。好，这里有个提示，选择对象，我们把排水区的轴线点击一下，回车 啊，请点击起点，我们把拍摄其实起点，点击一下，请输入其实里程 啊，其实里程是多少就输入多少，这个排水渠的其实里程是零，我们直接回车好了啊，平曲线参数就提取完成了啊，参数文件保存在图纸同目录 啊，就是这个参数文件啊，我把这个大陆放样，这个参数文件直接导入到手部 好了，我已经打开工程之星软件了，我们点击输入，点击道路设计 好，点击右上角的导入啊，文件类型选择 l、 a、 d 工程自信五点零啊，返回个目录，找到刚才这自己导入进来的那个啊，参数文件好，导入成功，我们点击一下。 好，点击平行线设计啊，这个参数已经全部导入了啊，好，点击查看 啊，手部中的平行线形状坐标和设计图啊，图纸的图纸的形状坐标是一模一样的， 非常方便啊啊，几秒钟就导入完成了，需要淋水镀锌插件的可以私信我。
