大家好，我是阿甘，今天这期给大家开箱拆解华为五十码无线充电器，这是目前华为旗下最强的一个无线充电器，今天就一起来看一下它的实际体验。 但这个产品目前的价格是比较的昂贵，他单买这个无线充电底座的价格大约是三百二十九元，另外他还有一个六十六瓦的套装版，搭配六十六瓦的充电器和连接线，总共的价格是四百七十九元，接近五百块的价格啊，整个价格还是比较的贵， 不过这个产品在第三方的价格就要便宜不少，例如在某些二手的平台，像这个无线充它的价格啊目前大约就是在两百块左右。如果 你买的是三百二十九元的这个版本就是不包含充电器套装，它里面的配件就只有一个五十瓦的座充加快速指南，里面其他是没有任何的东西，包括数据线 这些都是没有的。首先你来看一下这个产品的外观，这个产品的价格不太便宜，不过实业的质感包括它的处理的话，可以说非常的精致。 背后无线充电板相对于底板的话是有一定的清洁角度，这样放置手机是一个斜向，然后背面的无线充电区域的话是玻璃材质，出厂是带了一层贴膜，上面有两圈，然后中间是一个华为的 logo， 他是支持横向放置和纵向放置啊，这样都是可以的。而底下的这个硅胶链他也是有一定的勒腰，在放置手机和手机会更加的贴合，也利于防滑。另外注意一下他侧边这一栏就是在充电区，这栏的话，他并不是和背板是完全平齐，在我们 放置手机以后，大家可以看一下，它是会存在一定的间隙，包括下方这里能看到一个孔啊，我估计的话是利于散热，就是在充电的时候，背板也是具有一定 的通风性啊，更加利于他的热量的传递。而底座最明显的就是能看到一个导热的风扇，四个项链将他的底座进行悬空支撑。 来看一下它的参数方面，输入要求是五到二十伏六安。当这个无线充电底座，要想对 mate 四十系列实现五十码的无线快充，就必须搭配华为原厂的六十六码的充电器，以及它原厂的六安数据线。 这款产品除开支持华为自家的超级快充无线充电以外，它也是兼容器无线充电器，也可以给常规的像 iphone， 包括支持无线充电的蓝牙耳机这些进行充电。这里我使用一个 iphone 给大家做一下简单的演示，像现在我竖向啊放置手机 是 ok 的，已经进行了充电出开，这样竖向放置也可以这样横向啊，因为他是有两个线圈，像这样横向放置也是可以进行充电的。至于他封制的 五十瓦的无线输出，这是需要搭配像 mate 四零系列这样的手机，我目前没有相关的手机，就没办法做相关的测试。接下来我就重点来拆解它，看一下这款华为最贵的无线充电器，它的内部结构， 整个充电器的产品是周边是没有看到任何的螺丝，同时取下这个四个橡胶垫以后，也没有发现有隐藏的螺丝，它底座用的应该是卡扣或者是粘胶一类，我先尝试将它的周边简单的加热一下， 底板和底座之间用的是四个卡扣，同时在底板的周边也有相应的点胶加固。另外 在底板上方能看到两个黑色的泡面和整个底部的风扇进行相关的连接。风扇组件和底板之间是使用三颗螺丝进固定，然后 用导线和主板进连接，同时在风扇组件的背部能看到一个大面积的导热均热板，均热板的背后还有一个长条形的导热规则，而导热规则对应的区域就是主板下方这一堆芯片所在的位置，而下方的主板是通过四颗丝丝的螺丝和底座进连接，这根连接线的话是连接到前方的指示灯，然后 这里背部是他的 type c 接口的输入端啊， type c 接口的输入端是使用两颗螺丝和底座进连接，同时在接口的外侧可以看到使用了一个钢套进行相关的加固。 现在整个主板是已经被我拆掉，接下来给大家简单说一下它的具体结构。首先从主板上的信息我们知道这款产品它其实是由力训精密代工，那力训精密这个场上就不用我多讲，是一个非常有名的代工厂商。主板的话主体的元气件主要是分布在 这一侧的芯片相对来说会更多一些。首先中间这颗最大的是他的整个无线充电的主控芯片，是来自一充半导体。 然后周边的话能看到有八颗小的莫斯，其中左侧这四颗小的莫斯是组成他的一个无线充电的切换， 右侧四颗是组成一个无线充电的驱动啊，右边两颗同样是万代的莫斯管，它是用作整个的输入保护。接下来我们翻到主板的另一侧，另一侧的话主体能看到的话主要就是几个大的圆线， 中间两个比较醒目的是两颗斜枕，电容周边是有打胶，然后上方啊一个电容他是用作输入的力波，同样是有打胶，下方是一个核心的电杆，最底下是两颗固态电容啊，数字和上方的是一样，都是四十七微法，这两个的话是用作输出的力波。就在 再来拆一下前面的这块无线充电的面板，但这个插起来可能会更加的麻烦，因为它的前方是一块玻璃啊，比较的容易碎，我同样先将它的前面板给简单的加热一下， 现在加热就可以把他的前面板给打开掉。前面板的话是使用粘胶啊，粘胶的区域还是比较大，在周边都是有大量的蜂胶。 接下来我们就看到了他前方的这个无线充电的线圈，同样是有两块组成，上方一块，下方一块，这样就能够实现横向以及纵向都可以进行相关的充电。而两个无线充电线圈呢，下方是一个格子片，最底下是一个用于导热的君乐版，君乐版的面积是非常的大，基本上是把这个壶 无形的区域给全方位的覆盖。不过有一点我个人是比较的疑惑，因为从目前的结构来看，两个线圈的内部都没有配备用于 监测温度的热鸣电阻。在之前拆解过的一系列无线充电器里面，他在线圈的内部一般都会设置一个监测温度的热鸣电阻，用于监测整个线圈时候的温度，而这一款的话，从结构来看他是没有相关的配置。四个触点适合主板进连接，这是线圈的连接触点，而 这一根线的话，它是前方这颗 led 的指示灯的连接线，而其他的热门电阻的连接端，从主板啊包括这个线圈的内部来看，是没有做相关的设置。 以上就是本期关于华为五十瓦无线充电器的简单开箱加拆解，这款充电器作为目前华为最强也是最好的一个无线头充，它整体的质感包括做工这块就无需多言，非常精致的一个东西，我 个人的话是非常喜欢它的外观，就整体的外观，特别是搭配这个玻璃的面板啊，整体的质感可以说相当的出众，实际的感觉可能比大家在 视频或者是图片看到的还要精细。至于他无线充电这块的具体表现，由于我没有相关的手机，因此今天就没法做相关的测试，后续如果有机会我再给他分享他的一个实际表现， 那么好本期的内容到这里就要期盼， ok， 如果觉得我的视频做的还不错，也希望大家能够多多的善良和关注，感谢您的收看，咱们下期再见！

今天要拆解的是华为的立式无线充电器，这款无线充与无线车充功率相同，最高充电功率为八十瓦。充电器内置两个充电线圈，支持手机水平放置和垂直放置。无线充内置散热风扇，用于加快散发无线充电产生的热量。 包装盒正面亦有华为品牌 logo、 产品以及标配充电器名称、产品外观等，背面亦有产品六大特性以及规格清单信息等。 包装内含无线充电器、充电器数据线以及快速指南。附带充电器为华为一百瓦超级快充。充电器采用华为快充家族经典外观设计，正背面设有小凹面，输出端配置 usba 接口， 输入端亦有充电器参数信息。型号 h w 二零零五零零 c 零幺，输入一百至二百四十伏五十或六十赫兹二点四安，输出五伏两安十伏四安十一伏六安二十伏五安。充电器通过了三 c 认证， 数据线为 a two c 线，可过六安大电流，搭配充电器还可为华为其他设备提供四十瓦或六十六瓦超级快充，测得数据线长度约为一百零一厘米。 无线充电器延续了上一代外观设计，采用六十度羊角设计，机身正面采用高光玻璃面板，并印有华为八十瓦 wireless 以及对应无线充电线圈的两个圆圈标识。 正面两侧设有凸起小板，手机放置时可将其与支撑板分隔，避免积热。下方还设有出风口，内置风扇，通过改口吹出冷风，为手机降温。支撑台贴有防滑胶垫，有效避免手机滑落。 支撑台前端设有指示灯，支持异物检测，当有金属外物干扰时， led 灯便会闪烁进行提示。机身座体与支撑板外壳一体式设计， pc 阻燃防火材质，表面喷涂金属漆。座体后方配置一个 usbc 输入接口，接口 口旁凹槽设计，连接数据线，供电更稳定。机身底部外壳隔山设计，方便进气，边缘贴有防滑垫，外壳上还印有无线充猜数信息。名称，华为超级快充立式无线充电器型号， w 零八幺输出范围，五至二十伏六安 华为终端有限公司测得无线充电器重量约为一百四十七克。继续进行拆解。取下无线充正面的玻璃盖板 内部是两个无线充电线圈，在无线充电线圈上面粘贴黑色纤维层，无线充电线圈焊点涂胶加固并粘贴高温胶带绝缘。 拆下无线充电器底部盖板，盖板通过卡扣和胶水固定。科体内部 usb c 端子和散热风扇均通过螺丝固定， 散热风扇通过连接器连接。在 p c、 b a 模块上覆盖铝片，散热铝片通过塑料壳体热熔固定， p c、 b a 模块通过螺丝固定。 在无线充点线圈背面粘贴格词片，在格词片背面粘贴铝箔。屏蔽指示灯小板通过导线焊接连接小板正面焊接连接导线和指示灯 小板为单面板，背面没有原件。 p c、 b a 模块采用导热胶粘贴散热片， 在上方焊接 usb c 母座排线，下方焊接绿波固态电容，左侧焊接生压电杆和绿波电容，右侧焊接两颗黄色斜震电容， 另一面焊接无线充电触控、无线充电功率管和线圈切换开关管。 usb c 五座为过孔焊接，黑色蛇片不露铜。 usb c 母座通过排线焊接连接供电输入端。绿波电容来自博瑞凯为 bn 系列小型化固态电容，规格为四十七微法三十五伏 无线充电，主控芯片来自一冲半导体，型号 qp 五七零幺 gq， 内置无线充电功率管驱动器。 同步升压的两颗 mos 管，来自杰杰威，型号 j m s l 零六零六 a g 奔 mos， 耐压六十伏，倒组四毫欧，采用 p d f n 五乘六八 l 封装， 四点七微亨合金电感，用于升压输出。三颗绿波电容来自博瑞凯为 vq 系列一百二十五摄氏度耐热产品，规格为二十七微八五十伏，四颗 无线充电功率管，来自杰杰威，型号 j m s l 零六零六 v u nmos， 耐压六十伏导组五毫，采用 pdfn 三乘三八 l 封装， 用于无线充电。线圈切换的四颗开关管来自评委，型号 d 八零 n 一零 eslnmos， 耐压一百伏，导组六毫，采用 dfn 五乘六分装，两颗薄膜斜震电容来自松田电子，规格为零点二五微法二百五十伏， 为主控芯片供电的降压芯片。私印一二三 u， 这是降压电感。华为这款无线充为黑色配色，正面设有黑色玻璃面板。无线充为套装发售，包装内附有华为一百瓦超级快充充电器和一米长六安数据， 用于为无线充电器供电，并通用华为手机快充，无需额外采购。无线充内置散热风扇，有效降低无线充电的发热，充分利用碎片时间。

随着手机八十瓦无线充电功率接近的临近，华为推出了八十瓦快充车充和立式无线充电器，两款无线充均支持最高八十瓦无线充电，内部使用双线圈设计，并内置散热风扇，可有效降低手机和车充温度。 车中具备 d c 输出和五伏输出，支持为无线车充供电，并连接行车记录仪供电 包装盒正面亦有华为品牌 logo、 产品名称以及外观图，背面亦有产品七大卖点以及规格信息。 包装内含无线车充、车载充电器平面粘贴底座三角卡钩、支架、快速指南以及 保修卡平面粘贴底座，底面贴上塑料膜并印有提示。 车载充电器自带 dc 输出。线栏，车充机身和线材一体式设计，线栏使用橡胶圈捆扎。 车中机身壳设计圆润，表面哑光处理，顶面边缘开倒角以及亮面设计，机身和线材连接处做了烫弯折处理。 车充顶面额外配有一个 usb a 接口，支持五伏两安输出，可连接行车记录仪，使用车充。延续跑道造型设计。机身两侧设有固定夹臂，正面贴有高光亮面玻璃板装饰，两侧夹臂内侧设有防滑胶垫，并且 胶垫采用凹凸条纹设计，保护手机的同时固定更加牢固。底托延续开放式设计，不会遮挡住手机充电口，即使手机不支持无线充，也能正常进行有线充电。 此外，底部还设有出风口，可将无线充电过程中产生的热量带走。 机身侧面，背面外壳为 pc 防火材质，一体式设计，背面外壳两侧设有散热孔，此外还设有触摸感应键，触摸感应键中心还设有指示灯，方便提示操作。 背面外壳亦有产品参数信息。型号， k 零八零，输入一十二或二十四伏十安，输入二五至二十伏六安华为终端有限公司背面下方设有 dc 圆形接口 和 usbc 接口两种输入接口。测得车充机身长度为一百零八点二七毫米，宽度为七十六点五三毫米，厚度为四十三点零八毫米，产品体积小小，重量约为一百六十三克。 继续进行拆解，取下无线充正面的玻璃盖板， 在盖板下方是无线充电线圈和红外线距离传感器， 无线充电线圈采用沙包线绕制， 在线圈下面设有铝板，起到支撑和散热作用。散热片通过螺丝固定在壳体上。 拆下散热片在下方为无线充电器主板内部，散热风扇通过排线连接连接到主板的供电导线，焊接连接驱动夹壁的电机，通过连接器连接 分离无线充电器主板与壳体之间的连接。壳体内部设有电机运行的加币机构和散热风扇，加币传动机构采用螺丝固定在壳体内部粘贴有一片铜箔， 驱动加臂的电机包裹橡胶套。 风扇来自东莞鸿盈电子型号， b 五五第七 h a 二三 m 五，规格为五伏零点四安，采用液压轴承，在科体内部还设有一块 p c b p c b 通过螺丝固定在壳体中。 接线小板正面连接排线和供电导线，并焊接滤波固态电容和 d c 供电模作。小板上焊接的滤波电容来自博瑞凯，为 r n 系列小型化固态电容，规格为三十三微法五十伏， 在小板另一面焊接 usbc 五座，五座尘板焊接降低厚度。 pcb 正面焊接同步升降压控制器、焊接开关管、无线充电功率管和切换无线充电线圈的开关管。背面焊接法拉电容玉波固态电容。 同步升降压开关管和合金电感。同步升降压控制器来自一冲半导体，型号 cpsq 五二零六，通过了车规认证，为单电感四开关管同步升降压控制器芯片，支持三点八至三十六伏输入电压，并具备完善全面的保护功能。 同步升降压开关管来自上洋通，型号 s r t 零六恩零九五 l nmos 耐压六十伏，导组八毫欧，采用 p d f n 五乘六封装。 四点七威亨合金电感，用于同步升降压电压转换。另外两颗同步升降压开关管型号相同。同步升降压输出端三颗绿波固态电容来自江海，规格为二十七微法五十伏 无线充电主控芯片，来自一充半导体，型号 q p 五七零幺 g q， 这是用于检测手机放入的红外线距离传感器。四颗无线充电功率管来自美微科，型号 m c g 五三 n 零六位 nmos， 耐压六十伏，倒组五点八毫，采用 dfn 三三三三封装， 用于无线充电线圈切换的开关管来自评委，型号 d 八零 n 一零 e s l nmos 耐压一百伏，导组六毫，采用 d f n 五乘六封装， 降压芯片来自杰华特，型号 j w 五幺幺六 f 芯片耐压四十伏，输出电流三安石威亨的合金降压电感，旁边是 s s 三四消 客机二极管 m c u c in 三二 f 一零二 f 六幺六电机驱动芯片来自拓尔威，实际型号为 t m i 八幺幺八，芯片耐压七点二伏，峰值输出电流两安，采用 s o t 二三杠六封装， 这是连接到加币驱动电机的连接器。超级电容来自江海，为 s r q 系列，规格为二点七伏，一法两颗串联，用于为加币电机储能。 华为这款无线车充采用传统的无线车充造型，支持挂钩安装和粘胶安装两种安装方式。车充内置红外线距离传感器和超级电容储能， 配有爽口车载充电器，可同时为无线车充和行车记录仪供电，并支持 d c 接口和 usb c 接口供电。车中内部还设有散热风扇，为手机和充电器降温，充分利用碎片化时间。

遥遥领先五十瓦立式无线超级快充，机身背面添加了珠光粉的外壳，显得尤为细腻。两个无线充电线圈的设计，让手机竖着或者横着都可以轻松充电。充电器必须搭配套装里的六十六瓦充电头 和六 a 的原装数据线，才能达到最好的工作效率。现在开始拆机，底座是四个卡扣，机身连接，底座外圈还有一层粘胶。拆下，风扇的固定螺丝，在风扇与主板之间有一块隔板，背面可以看到有金属的散热板和散热硅胶， 硅胶位置对应的就是主板上的芯片位置。拆下，前钢化玻璃面板，拆下前部中框，中框底部有一个工作状态指示灯。焊接线圈。 拆下，主板中间两颗是邪震电容器，左边有三颗四十七微百的固态电容。再看背面，左上角的就是他的无线充电主控芯片， 下面依次排列着八颗尺寸相对较小的 mosa 充电线圈和遮阳体。拆下，背面也配备了一块大尺寸的散热铝板，至此拆解完成。这款充电器具有出色的内部设计和高品质的感觉， 只是机身复杂的构造，很多的卡扣胶粘部分可能后期维修和更换部件会比较困难。好马配好鞍，手机如果支持五十瓦超级快充，那选它就再合适不过了。

大家好，欢迎收看这一期的视频，我晒干今天这期拆解荣耀 max 一代的充电器和数据线。这个产品的话也是一些网友给我推荐的 这款产品，它比较有特点，虽说是四十瓦，但是它的电压电流是五伏八这么一个规格，和我们常规的这种华为十伏三的规格不太一样啊。这是属于第一代麦吉肯原配的一个产品， 我购买是在两个不同的地方购买，充电器是花了二十八，然后这根大安的数据线是花了十五块，总共花了四十三块。 这个充电器总体的成色是比较的战斗，不过对我来讲是没有多大的影响，因为我本身买它就是用来做拆解。先给大家看一下它的体积，和目前华为自家的像六十六瓦这些对比的话，它的体积要更小一些。插脚师做成了可折叠输出五伏两 或五伏八安，这就是他的一个特别之处，他虽说是输出四十瓦的功率，但是跟目前华为主流的像十伏四安的四十瓦是有一个本质的不同，他的电流明显提高了一倍，达到了八安。 输出 a 口的胶芯是深红色，他和目前华为这些 a 口充电器有一个明显的不同，他的胶芯外侧是有一个第五的触点，这个触点的话就跟像小米这些魔改充电器是一样的。再来看一下买的这根数据线，从上面的信息来看，这根线的制造厂商是来自利讯经历， 它的长度是一米的长度，整体的线呢是比较的粗，胶芯和充电器一样也是一个深红色，同时 a 口的外侧电力端是做了加宽，最内侧依然是有一个第五的出点，我把它和目前华为的六安数据线做一下对比， 从直径可以看到，他的线缆直径比六安要更大一些。重量方面，充电器的重量大约是七十六点六克，而这根一米的八数线大约是三十九点五克。 协议方面，经过检测，除开最为基础的五伏一点五万以外，他就只支持华为自家的 sap， 其他的任何协议都是不支持。 下面我用华为六十六瓦充电宝来简单测一下他的实际输出用的线呢，就是配的这根八安数据线啊，看一下他的实际功率，从实际的测试接过来看，他的功率输出只能到达二十瓦左右，采用的是之前老板五伏四点五安的一个二十二点五瓦。 我再换上华为的另外两款充电器， a 口六十六瓦和 a 口四十瓦，看一下这根八安的数据线它能否正常的兼容。先是这个 a 口的六十六瓦搭配这根八安的数据线，看一下它的实际功率， 现在电流已经超过了四安，功率是非常高，已经突破了五十瓦啊，超过了五安可以看到这根线的话，他是能够正常的替代向原装的六安竖线，再来试一下这个四十瓦的 a 口， 目前的功率达到了接近三十六瓦，电流的话在三点六九九安。从两次实测可以看出，这根八安的数据线它可以替代像华为之家原装的这个五安获得十六安线。 这就是关于充电器和数据线的一个简单测试，这里同时给大家简单说一下关于数据线的鉴别问题，之前有不少的朋友在询问，数据线的鉴别相对于充电器来说其实要更容易一些，大家可以采用一个非常简单的方法，就是称重，因为像这些原装的数据线，它的整体重量都是比较的 均衡，像这根疤的数据线，它的总重大约是三十九点四克，那么你买到数据线的重量的话，应该跟这个是差距不大。 而山寨数据线由于本身的制造材料，包括他的工艺跟原装数据线是有差别的，他的重量一般来说要更轻一些，比如轻十克或者是更大的一个重量，因为数据线不像这些充电器，他可以随便在里面加一些配重，数据线想要增重就非常的麻烦，除非是真材实料。 第二个还可以通过吸磁，包括线缆的细节来判断。以这款力训代工的八方为例，他的 a 口是略微的吸磁，有轻微的吸磁性，但是整体是挂不住的。而如果你买到了相同，比如力训代工的版本，他的 a 口吸磁性非常的强，那么你可能就要怀疑这个线的真假。 然后线身的话是非常光滑，管尾连接处也是比较的精细，基本上是没有毛刺。而三代数据线一般在 这方面的话，他的做工是比较的糟糕，因此大家可以按照我刚才所说的这几个方法来判定这些数据线的真假。接下来就是拆解。首先来看一下这个充电器，我这里直接使用锤子把它给砸开， 这个还是非常紧啊， 非常非常的牢靠啊，这个质量还可以啊， 这个充电器我原本是想直接用锤子把它给砸开，不过后面发现低估了他，还是得用切割的方法。这是他拆除了以后的主板，用的是一个三明治的结构，两块主板中间夹的是一些元器件，这边是初级，而这边是刺激初级。主要来看一下他的主 控，从适应来看，这是来自力气科技的 rt 七八八六，而背面可以看一下他的协议芯片。从适应同样是来自力气科技，像之前华为的充电器是有快充，基本上都是用的力气科技，然后上方这是 同步整流模式，并了一个销售机，左侧这是输出口的切换开关。至于两块主板的中间部分，从拆出来的结构可以看到他的做工是非常的扎实，元气件这些基本上都是被套在这个塑料的支架上， 主板上的芯片也用的都是些大品牌，像他的开根管用的是一阀半导体，后面主电容用的是台系的利龙。这一边刺激力部用的是两颗固态电容，单颗的容量是八百二十平方，左边这个黑色的是他的变压器，整体从结构来说，布局这些都是非常的扎实可靠，包括他的芯片这些采用的 都是些一线的厂商。最后再来拆解这根数据线，看一下这根八安的规格和之前拆解过的六安里面到底有多大的区别。同样先把他的线芯给他剪断， 最外侧是 tp 的胶皮，里面是屏蔽网，接下来是屏蔽铝箔。线性的总共数量是有八根，三红三银，一白一绿。 而之前拆解过的华为原装六万数线，它总共是有七根线芯，正负极各用两根作为电力线，另外两个是数据低加低减，还有一个小的银色线，它是用于和屏蔽网接地，这是线缆部分，然后再来猜它的 a 口， a 口端看一下有没有特殊的布局。 a 口这端他的接线方式是这样的，总共八根线呢，其中正极和精力都用的是三根导线并连，以提升他的窄流能力。中间两根 绿色和白色是低加和低减。背后这一侧还有一些其他的奥妙，这里能看到一个三角的芯片，通过查询师运知道他其实是德州逾期的一颗纯种器，连接的正是这颗特殊的第五处点，然后和充电器进行相关的通讯，如果匹配的话，茶能够正常输出八呢电流。 这就是他一个很特别的地方，像之前拆解过的华为原装六万数据线， a 口这端是没有任何的主板，他算是一个直通，而这个是有一块小板，重要的是上面有一个三角的元器件。 最后再来拆他的 c 端，看一下 c 端还没有其他的奥秘。 c 端从拆起来看并没有非常特殊的配置，他用的是一个连接小板，上面有三个元器件，两个电阻和一个电容，其他就是用于接电的正负极，包括数据低加低点。最后的今天拆 了解了这两款产品，做一下简单的总结。买这个一代上用的这套五福八安的配置算是一个非常特别的配置，它采用的是一个非常大的电流，包括限量的这些也是很出 当。后面不管华为和荣耀都没有采取类似的一个电流方案，也没有相关的机型，这款产品的话，他只能用于一代的 max， 至于购买方面，首先这个充电器我个人觉得从目前来讲是没有任何的购买价值，因为他的四十瓦功率只能用于一代的 max， 如果是用在现在像荣耀或华为的机型，那么他最高也只能支持到二十二点五万，是一个非常通用的五伏四点五万这个协议已经公开，在三方的充电器都能够正常的买到， 对于这根数据线相对来说更有价值一些，因为从刚才的测试，它是可以替代目前华为原装六安或五安的数据线。如果能够以十五到二十元购买的话，这个价格我都还是可 可以的，因为它的承载电流会更大，包括做工细节这些都还是相当到位。不过要提醒大家，像这类的现场的话，可能在市场上依然是有假货，自己在购买的时候一定要注意甄别，可以采取我前面所说的几种方法来鉴别它的真伪。 那么以上就是本期视频的所有内容，如果这些内容对您还有所帮助，也希望大家能够多多的三连支持一波，最后感谢各位的收看，咱们下期再见！

今天就来简单开箱拆解华为八十八瓦全能车载充电器这个产品，它的官方指导价是二百四十九元，购买我是在拼夕夕啊，花了一百七十七，价格方面坦白来讲不算便宜。 它有两个特点啊，第一个是支持华为新款的八十八瓦，第二个是它是目前第一款支持 ufs 融合快充的充电器， 包装里面是车载充电器主体和一根数据线，现在看一下这根线线的话是华为常见的六安 a 转 c 数据线， 表面使用的是黑色磨砂处理，具体材质待会再刮一下，底下有一圈红色点缀。两个接口的吸磁性也来看一下，首先正极这一侧的话是完全不吸磁同度力，而侧边两个负极他是吸磁充电器的整体参数输入十二到二十四伏，不管是轿车还是卡车都是可以用 九点八，那么意味着你的点燃器保险最好是在十五瓦以及以上输出。首先是上面的融合接口 c 口最高是支持八十八瓦，这是华为最新的快充标准。然后上面 a 口也是支持八十八瓦，不过 a 口的话它还兼容华为之前的四十瓦和六十六瓦 哦。 c 口这里是没有直接写下面的黑色 a 口最高是支持三十瓦，这其实也是一个华为支架的超级快充。而如果是双口同时输出，它有两种规格，第一种是采取八十八瓦加十八瓦，第二种采取六十六瓦加三十瓦。协议检测首先是融合接口中的 a 口， 它是支持融合快充八十八瓦，华为超级快充八十八瓦 q c 二点零这款充电器在前面我已经给大家讲过，它是目前国内第一款支持融合快充的车载充电器，支持融合快充的功率是很高， a 口这里显示可以达到八十八瓦，它是有四个档位，然后是融合快充接口中的 c 口，它也支持融合快充八十八瓦，华为超级快充八十八瓦底下 q c 二点零， p d 三点零也是八十八瓦 融合快充从档位来看，跟 a 口的融合快充档位是一样的，也是四个档位。然后关于 pd 三点零的档位包含五个固定档和一个 pps 啊，档位是很齐全， pps 五到二十一伏四点四安就是这个充电器，从协议这块来讲，它的功率包括协议是相当齐全的。 接下来是实测，首先看一下对于华为手机的支持，这里我使用的是 p 五零 e， 先看一下融合接口，里面的 a 口用的是原配的这根线， 插上以后是能够显示六十六瓦的超长标识，同时可以启用 turbo 加速，当前电量下功率可以跑到五十瓦以上。再换到 c 口，使用的是华为原装六安 cc 线， 它的 c 口其实也支持六十六瓦的超充啊，实际的输入功率跟 a 口基本上是一样，也在五十瓦附近。就是说这款充电器，它的 c 口虽说没有写十一伏六安或十伏十安，其实实测的话，它也是跟 a 口一样，全兼容华为系四十瓦或六十六瓦 双口测试，我使用一个手机和一个华为充电宝，目前黑色 a 口我连接的是华为六十六瓦超充充电宝，显示的功率大约在二十九瓦，而融合接口中的 a 口，我连接的是这个手机，目前显 显示的功率是在四十六瓦左右，就是这个产品的话，如果你有两台华为设备，你使用两个接口，他都可以实现比较快的快充。刚才主要测试的是华为 scb 这块，接下来再测试他的 pd， 因为从刚才的检测来看，他也是兼容 pd 啊，最高支持八十八瓦。这里我用库克二十号， 目前连接好 c 口，实际的输出功率在七十九瓦左右，然后我在黑色 a 二口再连一个充电宝，看一下双口工作的总功率， 大家刚才注意到没有，我单口变双口接口发生改变，他并没有出现断联，他是没有断联的，这里依然是保持在七十九瓦， 而这边走的是三十瓦的 scp， 目前双口同时工作，走的是八十八瓦 pd 加三十瓦 scp。 再来看一下欠压和过压保护，目前我连接的是他的 a 二黑口，它是支持三十瓦的超级快充，当前的功率在二十九点一瓦。先来看一下欠压，目前电压是十二伏，然后我调低电压， 十一伏的时候是正常的输出，没有问题， 大约在十点二伏的时候断掉，然后我再换到过压，目前我输出是设置在二十四伏，充电器是在正常工作，这边的功率显示也是在二十九瓦，然后同样提高电压， 目前二十五伏没有问题，二十六伏也没有问题。 呃，目前测试到接近二十六点七伏的时候，显示还是可以正常输出， 由于我这个可调电源，他的输入的话没有更高的电压。当前设置情况来看，他的整个荣誉设置还是比较不错的，文波这一块我测试了十二伏和二十四伏两种输入，依然采取兼容的 pd。 首先十二伏输入下，二十瓦工况六毫伏，三十瓦工况十六毫伏，六十五瓦工况十三毫伏， 二十四伏，数下二十瓦工况十一毫伏，三十瓦工况十二毫伏，六十瓦工况八毫伏。在文波方面表现特别的优异，他的素质可以说非常非常的低， 从测试来说，这个产品表现是相当不错的，不管是功率还是协议都是很给力。那么接下来就剩下最后一步拆解，看一下这款二百四十九元的车载充电器，它的内部结构， 整体拆解的难度不算大，顶盖使用的是粘胶，加热以后即可轻松取下。 先来说一下这个外壳，这个外壳是一个纯塑料的材质，充电器整体的布局采用的是双层主板，其中他的黑色 a 口和上面的融合接口采取的是两套配置，这也是为什么在前面测试双口测试的时候， 那么他不会出现断联，两块主板现在是已经被我分离掉。从上面的 c 来看，这款车载充电器它是由立讯精密代工，前面是输入，这里有保险 速立波，他用的是两颗固态，品牌都是来自博瑞凯，大家只选的是三十五伏啊，单颗的容量是六十八微法，而后面的话采取的是两路独立的 dcdc。 先看一下这个功率低一点的黑色 a 口，正面能看到降压电感，电感的旁边是一个降压控制， i c 星空为 a p 二九六五，这里是输出滤波，这里是输入滤波，背后有两个芯片，上面这个大的是协议控制，拿着一冲半导体 c p s 八八四幺，下面这是它的 a 口的 bbus 开关，而融合接口这块板子，它里面的元器件要更多，这一面同样是有一个较大的电感， 后面是两个输出滤波的固态电容啊，同样是来自博瑞凯，然后背面就是一堆芯片，然后前方的话可以看到四个莫斯管啊，然后这一刻是同步的升价控制 ic， 来自蓝星的 ic 八七零幺， 输出协议控制依然是来自一冲半导体 cps 八八四幺，而下方是看到两个莫斯管啊，这是用于 a 口 c 口的 abus 控制，因此像这个融合接口，他不但是从物理上给你做了防呆啊，防止你两个同时插入， 同时在里面芯片的话，他也是用了两个开关，就是即使你强制插入，他也是没用，因为他同时只能一个工作，那么这 这就是关于他的简单体验加插解。这个产品从表现来说是很不错，协议覆盖很多，同时功率够高，特别是对于华为荣耀用户来说，如果你想追求四十瓦以上的一些快充，那么这个产品我认为是一个很好的选择。这款采用的是融合结构，除开自家可以最高覆盖八十八瓦， 那么 c 口的话充一些笔记本，包括像常规的 iphone 这些也是 ok， 我认为会更加的实用，做工方面还是很扎实。但如果对比之前华为六十六啊车充有一点退步，例如像输了之前，他这里是采取了镀金，这次的话是铜镀镊， 也包括这个外壳，之前是一个合金，里面在套塑料，而这次的话他变成了一个单纯的塑料啊，在这块可以说是有一定的缩水。对于价格嘛，二百四十九元的官方定价，这个价格可以说是不算便宜，毕竟他是 d c 转 d c， 但是如果选择三方可能 要更便宜点，一百七八的价格。不过需要提醒大家一定要注意购买途径，尽量选择大的靠谱的途径，不要刻意的追求低价，不然你可能会买到一些山寨，那时候就得不偿失。那么今天我要分享的内容就是这些，也希望这些内容能够给你带来一些参考和帮助。我晒干，咱们下期再见！拜拜！

华为新款的八十八瓦充电器目前我已经拿到，这个充电器其实在 p 六零上市以后，我就立马去华为商城下单，他是和 p 六零同期上架，官方指导价是二百四十九元，首发优惠三十，实际支付是二百一十九元，不过要等到三十号才能正式发货。后面我就尝试通过一些其他的渠道， 经过一个粉丝朋友的帮忙，在其他的渠道终于买到了这个花了我两百块，整个的价格还是相当 ok 的。那么今天就抢先一步来看一下这个可以说很受人关注的八十八瓦充电器。 首先充电器的大小方面和之前的六十六瓦以及四十瓦是完全的一样，包括整体的外观、尺寸、轮廓的一些没有任何的区别。这个模具我估计用的应该也是一套，不过接口形态发生了很大的区别，之前是用的 a 口，而这次他用的是一个融合接口 a r c， 他虽说有两个接口，但是单次只能拆 一个裸机重量是一百零四点四克，之前六十六瓦的重量大约是九十一点四克。充电器的参数方面，输入式支持宽幅输出， c 口支持最高八十八瓦， a 口也是八十八瓦。同时观察可以看到它的 a 口和 c 口都是兼容之前四十瓦和六十六瓦。 其方面 a 口主要支持 q c 二点零和华为 s c p s c p 显示是八十八瓦，而 c 口主要是 q c 二点零， s c p 和 p d s c p 同样是支持八十八瓦。至于 c 口的 p 六档出发，它是有五个固定档和一个 p p s。 固定档的档位是很齐全， p p s。 三点四到二十一伏，三点二五安，最高六十八瓦。 另外这款充电器不管 a 口还是 c 口，都是支持 ufcs 融合快充，显示功率数值都是比较高，八十八瓦超级快充。由于目前条件限制，这里是没办法测试，只能简单测下兼容的 pd。 首先是文波，二十瓦 峰峰值四十毫伏，三十瓦峰峰值四十一毫伏，六十五瓦峰峰值四十八毫伏。在三个功率段，文波表现都算非常的优异。至于发热方面，按照额定六十五瓦功率连续测试大约在二十分钟左右转温度强降功率， 这时候充电器表面温度大约是六十六度，它的温度强预值应该是在七十度左右，而把功率下调到四十五瓦，它可以稳定输出三十分钟是没有问题。因此这个产品虽说它兼容六十五瓦 pd， 但是如果是想作为比如六十五瓦笔记本的挂机充电器，这个显得是不太现实， 那么关于他的开箱部分就分享这些。接下来就是今天视频的重点拆解，来看一下这个新款的充电器，它的内部结构，当今天的内容的话，不出意外也应该是全网首拆，那么接下来就不废话，直接把它给切开。 拆掉充电器的外壳以后，内部就可以很清楚看到他的内部堆叠，同样是非常的紧凑，在高压速这边能看到有机硅藻胶，同时在中间有用于导热的黄铜。 整体的布局的话依然做的是非常的仔细，而进一步拆解，他的主体就大致分成以下几块，输出接口用的是一块垂直翘盘，这样独立的焊接在主板上，右边这里是平板变压器，这边还用了一个塑料支架，用于高低压的绝缘隔离。接下来就看一下他的具体布局，包括芯片这些。首先这边是他的前面输入滤波 高超的六部电容，用的是四颗，其中两颗是来自蜂冰，另外两颗是来自爱华哦，这里是他的主开关管啊，右边啊就到达平板变压器，主控用的是捷华特 gw 幺五六幺，这应该是华为向捷华特定制的一颗芯片啊，之前在六十五瓦的 c 口充电器中啊，也用的是这颗主控。平板变压器的后侧是次移同步整流控制器和同步整流模式，同步整流控制器依然是来自杰化特，整流模式用的是两颗并联啊，两颗都是来自斯兰威 设计测协议控制用的是一充半导体 cps 八八四幺，这个芯面在目前华为 c 口充电器中也是经常看到，下方用了两个维把材关对两个输出接口就是这款充电器，它用的是融合快充，不但从接口上给你做了限制，就是 干涉的限制，因为两个接口挨得非常的近，没办法同时插接。另外在里面芯片上他也是做了限制，就是一个端口打开，另外一个端口就给你关掉，即使你能够强行的插入两个接口，那么里面的话他也没办法同时工作，因为里面的芯片已经给你做了对应的限制。至于测试测的滤波，用的 是三颗固态，其中两颗是来自蜂宾，一颗的品牌不祥，总容量一千五百九十微法，这就是整个充电器的主体结构， 整体来讲，华为这个新款八十八瓦还是一个很有看点的充电器，作为一款手机标配充电器，这是在接口形态上是发生了很大的改变，采取的是融合接口，那么实用性方面无疑来说会更强， 当他没有完全采用 a 加 c 独立接口，很显然也是出于体积的考虑。另外他也是支持 ufcs 融合快充，据说目前国内支持融合快充的设备不多，那么如果以后政策包括厂上能够跟进的话，那么这个充电器他就可以发挥更多的性能。 大家所遗憾的地方就是在兼容 pd 这块，受限于体积的影响，他的极限并不高，例如在兼容 pd 啊，他并不能够长时间的进行高功率的输出，比如作为笔记本的挂机充电器，这个很显然还是力不从心，只能用作一些小功率的 设备，这算是一个遗憾的点。那么医生就是本期视频要分享的所有内容，如果这些内容对您还有所帮助，也希望大家能够多多的三连支持一波，我是阿甘，咱们下期再见，拜拜！

这是一个华为手机车载无线充电器，这个充电器功能比较好，用起来也很方便， 嗯，带感应功能，可以自动的加放手机，嗯，充电功率是二十七瓦，算是快充了，它同样外观还有一种五十瓦的充电速度更快，但这种充电器似乎有个 通病，就是后面的这个加持，嗯，固定球头的螺纹 强度不高，像这一个充电器已经有两两半彻底断裂了，今天我们就要想办法来修复它。首先我们找一个卡片，硬的卡片 在这个位置进行撬开，前面板面板比较紧，全是卡扣，没有螺丝，就要用这个卡片把它小心的撬开。 面板打开之后，把这两根充电线把它焊断开，然后拔掉这个排线，拔掉这个插口，旋松三颗螺丝。 线路板移开之后可以看到这个固定球头的螺纹有三颗螺丝，把这三颗螺丝选一下，现在看的很清， 就是这个配件螺纹断掉了。我们可以在网上单独买一套这个固定螺母和十七毫米球头的架头螺纹， 这一套在网上也就几块钱，我们想办法用这两个来把它修复成功。 首先我们把这个原来坏掉的螺纹把它锯平， 再用错刀把它错平整，在这个组件的中心 转一个三毫米的孔， 然后在这个买来的这个完整的这个螺纹里面放一个三毫米的螺丝，再插到这个孔上， 再装一个螺帽，正好反过来装，原来这个特出来的，正好凹下去，放这个螺帽在中间， 因为这个把它组成一个永久的部件，所以可以这个里面再用一些胶水直接把它浇死，就不会再转转松了，这个新组成的这个组件反向的转， 然后固定三颗螺丝 好，安装完成了，然后我们可以把球头压进去试一下，把螺母锁紧 好，很好，完全完美修复。按照拆的步骤把它在线路板盖板把它装好 好，完全还原了，可以正常使用。谢谢观看，再见。

今天要拆解的是华为一款六十六瓦全能充电器，充电器为白色机身，输出端配有 usbc 和 usba 融合端口，支持六十六瓦。 ufcs 融合快充和接口为二选一设计，只支持单个接口使用。 包装盒采用纯白设计，正面易有产品三维外观以及附带的充电线材图式，左上角易有产品的名称以及型号，右上角印有华为的品牌 logo。 包装盒背部易有产品规格、参数、铭文以及特色卖点。 包装内含充电器 cc 线说明书和保修卡手册。线材同为白色配色设计， 采用环保纸壳捆绑固定线材子端外壳与线身皆为 pc 材质制作，外壳上凹印六安字样，测得线材长度约为一百零一厘米， 使用 k m 零零三 c 测德线材，支持二十伏五安一百瓦电力传输以及 usb 二点零文件传输规格。 充电器采用 pc 阻燃外壳材质制作，整体机身采用纯白配色，输入端外壳印有充电器参数信息， 型号 h w 一一零六零零 c 零三，输入一百至二百四十伏五十或六十赫兹一点八安。制造商华为终端有限公司充电器通过了三 c 认证及五级能效认证。充电器输入端配备固定式国标插角，靠一侧布局，方便插拔。 输出端面板配置 usb a、 usb c 干涉型融合端口，顶面外壳还印有 wow a supercharge 六十六瓦以及笔电和手机设备标识。 实测充电器机身高度为五十点二零毫米，宽度为五十点零五毫米，厚度为二十八点二七毫米，和华为自家八十八瓦快充对比，两者大小相近， 充电器体积小小，净重约为一百零五克。测得充电器 usb c 口，支持 usbcs、 fcp、 scp q c、 二点零 p d、 三点零 p p s、 d c p 充电协议，还具备五伏三安、九伏三安、十二伏、三安十五伏、三安、二十伏、三点二五安五组固定电压档位，以及三点四至二十一伏三点二五安一组 p p s 电压档位。 测得 ufcs 融合快充，具备三点四至五点五伏五安、五点五至十伏、六点六安十至十一伏、六安十一至二十伏、三点二五安、二十至二十一伏三点一安五组低压档位， 测得 usb a 口，支持 ufcs、 fcp、 scp qc、 二点零 dcp 等充电协议。 ufcs 融合快充，具备三点四至五点五伏五安、五点五至十伏、六点六安 十至十一伏、六安十一至二十伏、三点二五安、二十至二十一伏三点一安五组电压档位继续进行拆解，使用切割机切开外壳， 取出内部 p c b a 模块，可体内部粘贴泡棉隔热。 p c b a 模块前端填充导热胶密封以及固定模块覆盖黄铜散热片。白色塑料隔离板用于初次级之间隔离，背面原件也涂胶加强绝缘。 p c b a 模块正面焊接，输入保险丝压敏电阻 n t c 热敏电阻， 背面焊接主控芯片和反馈光偶初四级之间开槽插入隔离板绝缘。充电器采用开关电源宽范围电压输出四级协议芯片，通过光偶反馈控制输出电压的设计架构。 保险丝来自贝特电子，除料号九三二，规格为二点五安二百五十伏压敏电阻包裹热缩管绝缘来自松田电子，规格为一零 d 六八幺 k 五 d 九，热敏电阻，用于抑制上电的浪涌电流，同样外套 热缩管绝缘整流桥来自评委，型号第八 kbr 一零 a， 规格为八一千伏，插膜电感采用热缩管包裹绝缘。 三颗高压滤波电容来自爱华 hs 系列一百一十五摄氏度电解电容，规格为四百伏二十七，违法。另一颗高压电容，规格为四百伏十六，违法。初级主控芯片私印 jw 幺五六幺。 主控芯片供电的绿波电容来自风滨，规格为石威法六十三。初级开关管来自石蓝威，型号 svsp 一四 n 六五 fjh 一二 nmos， 耐压六百五十伏，导组为二百六十毫，采用 t 幺二二零 f 分装，设有散热片 辅助开关管，丝印三二 d。 在 p c b a 模块侧面焊接平面变压器、变压器磁吸外套、塑料壳绝缘变压器左侧为输出端，设有同步整流控制器和同步整流管。另一面焊接一颗同步整流管， 平面避压器由亚达代工。同步整流控制器 c n j w p r j。 同步整流管来自乐山无线电，型号 l n 七六零七六 h d t e w g nmos， 耐压一百伏，导组七点六毫，采用 d f n 五零六零八臂封装。另一颗同步整流管型号相同 安硅，外电容来自风华高科，为 c t 七系列串联外电容 l t 一零零八光偶，用于输出电压反馈调节。一颗绿波电容来自风冰，为 pt 系列一百二十五摄氏度耐热固态电容，规格为五百六十微法二十五伏。 一颗输出绿波电容来自博瑞凯为 rpo 系列一百二十五摄氏度耐热固态电容，规格为四百七十微法二十五伏。另一颗绿波固态电容规格为五百六十微法二十五伏。 协议芯片来自一冲半导体，型号 c p s 八八四幺，是一款高度集成的 usb p d 三点零协议芯片， 集成 p p s 快充，并支持 u f c s 融合快充和华为 scp 快充等充电协议。采用 q f n 四乘四封装，两克斯印 s 四幺八 的开关管，用于融合接口的 usb c 和 usb a 接口输出控制。融合接口外套金属片加固， usb a 母做正负极加宽，支持大电流快充。 usb c 母做采用橙色胶心。 华为六十六瓦全能充电器采用融合接口，配有国标固定插脚，支持一百至二百四十伏宽电压输入。 实测充电器具备六十五瓦 p d 快充和 p p s 快充，还支持六十六瓦 u f c s 融合快充，支持华为 s c p 和 m c p 快充，满足主流设备快充需求。

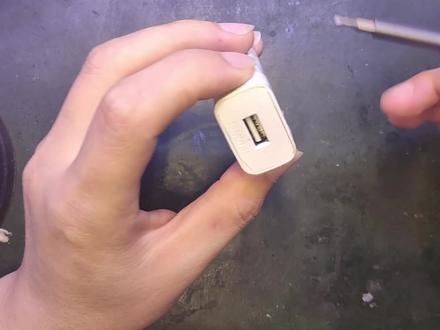

看这个头是华为烟的，无福烟都是没有输出， 我们先通过外观看点容 保险，一般这种坏的话，他都是前机坏， 这二百二交流电进来，然后过一个保险，保险，然后再到整流桥，整流桥之后，然后是就到大电容， 打电容之后，然后到变压器，所以一般说是前机坏，我们先看前面这个电容，这个保险坏了我们就不测了，这个也坏了，所以单独 前集的话只测下这个胶，只能瞧就好了，简单测测短没短路， 没有挡路应该是好的。我们先把看到的坏的换了，他 电容是个四百伏四点七微法子找的个头稍微大一点， 应该能装进去，然后是保险，他这两个理论上换的话应该是把两个一起换了，我懒得换了，但是 看着是没有问题的 啊，这两个就换好了，咱们试一下， 那这种我们一一定要串个灯泡，串个维修电源，不然他短路的话会炸。 看一下这个测试电压吧，这是五伏一按的，这是五伏五伏那个测负载的找不到了，那就先不测了，这个 也就应该是没问题的。好，这个视频就到这里了，谢谢大家收看。

九月份华为推出了一款多线圈无线充电板，官方售价七九九元，定位桌面多线圈多设备使用，可最多同时给三台设备充电。下面充电通网就对其进行详细拆解，看看具体用料做工如何。 包装盒正面印有华为品牌 logo， 中心是产品使用场景图，可为手机、手表和耳机同时进行无线充电。包装盒底部印有产品六大特性规格参数和清单信息，里面包括无线充电板、六十五瓦平底快充充电器、三点三 cc 快充线说明书和保修卡。 华为 多设备智能无线充电板给人的第一印象就是长，而且扁平，边缘圆润，需要多个设备同时充电，就难免会显得大一些。 顶面采用灰色布艺材质，手感好，颜值高，而且防滑防刮，金属片上是雷雕的华为 logo。 机身一侧中心设有 usbc 输入接口，里面是黑色胶芯，不漏铜。无线充电板采用 pc 外壳，底部外壳上印有产品参数信息， 型号 p 零零幺零。输入接口， usb 太普 c。 额定输入最大十到二十五六安，额定输出最大十五瓦乘以三，也就是最大四十五瓦输出。 底部外壳贴有防滑脚垫，脚垫设有多个凸起，使底部外壳和桌面分离，让冷空气能够从进气窗口进入，进气窗口内置风扇 进行主动散热。两端边缘外壳设有两排出气源孔，将内部热量从此排出。测得充电板长度为二百四十毫米， 宽度为九十毫米，厚度为十六毫米，净重约为三百五十六克。 cc 线线头外壳高光亮面处理，两侧边缘为弧面，两端均做了抗安褶处理，线缆往尾处印有三点三字样，线缆长度约为一百八十一厘米。 充电器配备固定式插角，输入端外壳上易有参数信息，这个是最大六十五瓦输出的充电头 型号 hw 杠二零零三二五 cp 零，输入一百到两百四十伏五十或六十赫兹宽带一点八安，输出五伏两安、九伏两安十二伏两安十五伏三二十伏三点二五安。 产品已经通过三 c 和六技能相认证，测得充电器机身长度为六十毫米，宽度为六十毫米，厚度为二十八毫米， 充电版面积很大，将手上的华为手机随手一放即可进行无线充电，无需刻意调整角度或位置，十分省心。 同时给华为 mate、 三零、 mac 零以及菲八四耳机充电。使用车能来宝 pos 机 kmv 零幺 c 测得功率为三十二瓦左右，电压到了十九伏。 下面开始拆解， 机身外壳采用卡扣固定，但是华为的产品一般都比较难打开，需要多点时间慢慢撬， 打开之后里面带有一个主动散热风扇，使用螺丝固定 取出整个模块 最顶面采用三层立体大线圈排布，一共有十三个，外面是线圈和 pcb， 中间夹着格子片和散热板， pcb 上面写真电容也有十三个，并且全部打胶。 正面是三路相同的无线充电路，每路都配有相同的加压电路。 usbc 五座成板过孔焊接，这是一颗思应幺二零 y 的六角芯片，用于降压旁边聚合物叠层电容进行输入滤波。国光品牌规格为二十五伏三十三违法， 每一个无线充电路主控芯片都是 qp 五六零幺 gq。 无线充电主控外置四十兆合子无烟清震，为无线充电主控芯片提供适中。 六颗墨丝管均来自评委思印 d 零四 n 零三 hl， 四颗用于线下驱动，另外两颗用于同步加电路 降压输出，降压电路的四 r 七降压电杆，以及采用一颗国光聚合物叠层电容进行降压输出滤波。这里是第二路和第三路的无线充电路和降压电路。 这里是第四路的降压电路，板子边缘十三颗斜针，电容均来自 s t e， 规格都是一百伏三零四 g。 第四路无线充电路主控芯片也是 qp 五六零幺 gq， 这里六颗摩丝管耐压六十伏巅峰三乘三一批封装， 中间的几颗墨丝管来自评委适应低零四 n 零三 hl。 第二组墨丝管一共十二颗，也是这两家墨丝管组合使用。第三组和第四组墨丝管都是一共有十四颗。 led 灯采用多颗实现指示充电位置的灯效效。 led 灯排线连接处打胶加固，风扇使用螺丝固定，来自东莞红银电压五伏电流零点四安。风扇和无线充电路板通过导线插拔式连接，组装方便最后拆解完毕。总结一下， 作为一款大型无线充电板，为解决发热问题，内置智能静音风冷散热系统，保证低温和静音。 充电板内置十三个无线充电线圈，三层立体排布，实现无死角输出。共有四路无线充电路，每路都配有加压固定，此外还是有异物感应、过热、断电保护等功能，安全可靠。 ok， 本期拆解就到这里，更多详细图文内容请关注充电头网免费阅读。一千八百元拆解报告，我们下期再见！

收到一个身份快递，打开看一下， ok， 木木香包裹的 啊，是一个华为超级快充充电器啊， max s 七瓦星空灰 这个东西，华为无线快充充电器支持最大的七瓦德国 tuv 安全快充认证。什么 q i 协议 啊，这是一些特性的讲解，无线快充多重安全保护， q i 无线充电标准协议，兼容随放随充，三重散热设计轻巧便携， 输入五伏十伏四安二十七瓦，然后里面是一个充电器，还有一个 tvc 的数据线， 大概就是这些个内容吧，这个是产品的序列号星空灰，型号 cp 六幺。 啊，好吧，就大概就是这么个东西，全新的会开封。

充电器已经被我暴力的打开，下面来看一下它的结构， 整个主板的话和外壳的连接是用这种常见的卡槽，然后打开可以看到他的整块主板采用的是一个双层主板三明治结构，这个结构和之前拆解过的华为二十二点五瓦有一些类似， 中间使用的是塑料支架作为支撑。这款华为的二十四瓦 pd 充电 电器已经被我大卸八块，下面来具体看一下他的主体结构。首先整个充电器的结构思路和我之前拆解过的华为充电器非常的相似，包括一些电子元器件的采用上都有很多相似的地方。然后来具体的看一下，这块小板的话已经被我拆除掉了， 然后这是他的锤子的输出小板已经被我破坏，看一下初级，初级这边能看到，呃，这是一个保险丝亚敏电阻，然后 x 电容，电容的厂商是来自松田电子，左边这颗是一个 ntc 的风温度系数热敏电阻，用于一直上电浪用 输送。杨立波用的是两颗铝电的电容，一颗二十二微发，一颗四微发，小的这颗是来自爱华大的，这颗是来自咱们台湾的，质保好。这边还有一个小的是色环 电感啊，中间啊，这里黄色的，其实也是一个电感啊，用于过滤电池干扰工字电感啊，热搜管套封装的是一个，然后黑色，这是一个他的初级开网管，供应场上是来自英菲林。 右侧是变压器啊，变压器的外围覆盖有这种散热的金属片啊，用于加强散热，同时在一些核心的部件上都有使用白胶进行加固，我也清理了不少，他之前的白胶的话是比较的多， 然后这就是他在初级这边，然后再看一下他输出啊，刺激这块垂直的小板输出稳压绿波是使用的是三颗固态电容，这边的板子上有一颗四百七十微法，然后另外两颗在这块垂直的小板上， 数值都是四百七，总容量一千四百一十微法。然后这边呢还能看到一颗光偶输出同步整流才能 是一颗来自万代的芯片，然后右侧还有一颗肖特机的二极管，下方是同样是一个万代的 boss， 而用作 v box 的开关，这就是正面， 背面是他的一个协议，芯片厂商是来自咱们台湾的利奇科技啊，华为的充电器里面用利奇科技的芯片非常的多，包括他自家的 scp， 这些超超级快充的协议之前也给大家参与过，都是采用的是来自台湾利奇科技的一个方案。 然后这一块板子上就是他的初级这边的啊，主控同样是来自利奇科技的一颗芯片，然后左侧是四颗二极管组成的一个桥式整流电路， 这就是关于华为二十四瓦 pd 充电器的一个简单拆解和分析啊，从拆解来看，作为一个二十四瓦的功力啊，这样的结构布置包括用料的话，我更觉得是相当的不错， 整个结构啊，包括它的用料和之前拆解的华为充电器一样，整个标准都非常的高，非常的扎实。但我个人现在还不知道这款充电器具体采用是在什么地方啊，是用在华为的什么产品，个人拆卸的话应该是使用在像笔记本一类的后面，如果有机会，我 看能不能找到这款充电器，找到一个能够正常工作的啊，到时候再给大家做一下简陋的评测，像输出协议，包括实际的表现这些，到时候能够给大家做一下参考。那么今天关于华为二十四瓦 pd 充电器的拆解就到此结束，非常感谢大家的收看，咱们下期再见。
