中控f7安装调试说明书

我们看一下中控 f 七指纹环境怎么接线， 这个是联网管理压水晶头直接接在网络端口上面， 然后这边有个正十二伏 gnd 接电源的正负极亢跟 no 接开锁信号是个常开的端口，指纹 认证之后看跟 no 接通，然后有个 but 跟 gnd， 这个是接出门开关的。关注我，学习更多电子电路落电安防知识，谢谢。

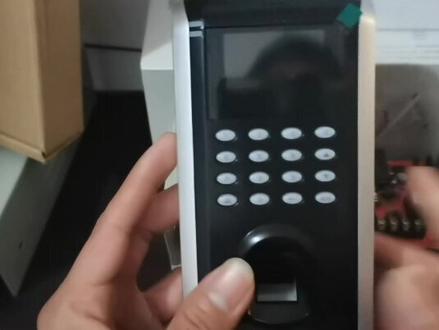

大家好啊，这是一个中控的 f 七指纹门禁，我们看一下它的接线银角的功能， 好像这个是进行接交换机进行联网啊，这个是一个 usb 数据下载上传考勤的功能。好，可以接一个 u 盘， 有这个接口的话，我们可以不需要网线啊，进行连接，有网线跟电脑直接连接 会比较好，但是这个 u 盘啊，起到一个间接传输速记跟下载速记的作用，然后这一个正十二伏是接门禁电的， 十二伏的正极 gnd， 接门禁电影的 gnd， 然后这一个 com 啊，接门禁电影的 gnd n o 接门禁电影的 push 一， 这两个是电源啊，这两个是开锁信号，那么出门开关好，我们接在 but 跟 gnd 上面， 这是接出门开关的两个接口，然后往下啊，有一个逼正逼负。这个是接门铃啊，他这有一个单独的按键啊，这是接有线门铃的两个接线端子， 然后我们再看一下他右边啊，右边有一个基恩地 啊，四百五 a。 四百五 b 啊，这是用四百五信号进行传输用的接线端啊，这个是 用网络信号进行传输用的，这网络信号跟四百五信号都是有限连接， 然后往下有一个低零低一。基恩地啊，这两个是 接刷卡读头的一个尾跟信号。刷卡读头啊，现在市面上的读头都是尾跟信号进行传输好，下面这两个有一个是接 刷卡独头状态的灯光的指示，一个是接刷卡独头状态的声音的指示。 好，他会有一个风铃器，卡有注册的话，他响一声，卡没有注册，响两声还会有一个指示灯，卡有注册，那么闪绿灯卡没有注册闪红灯 这个独头哈，就是因为他进出都需要进行控制的话，那么门外面装一个指纹机，门里面装一个刷卡的独头，这样就不需要啊，里面跟外面都安装一个指纹机进行控制了。 yeah。 好，关注我学习更多电子电路、弱电、安防、门禁监控，谢谢。

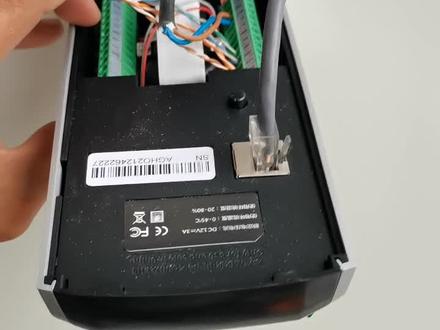

今天我们来看一下这个经典款的 f 七中控怎么接线，我们来接线端，只要接一二三四就接这四个段子就可以了，其他不需要接，如果要外加门铃的话，就 b 加跟 b 减， 然后我们准备一条网线，橙色为正，中色为负， no 为信号，这两个就为门铃。我们来先把线接好，贴正十二，双色接接力， 蓝色的这根用这枪哦，接完这三根线吧， 然后和另外一头直接搭在 g、 n、 d 这个上面，短接一下就可以了， 看到没？最主要就是这个线需要短接一下，其他就正常接，这样就可以了，如果需要外加门铃的话呢，就接这个 b 加跟 b 减 就可以了，这个机器就接好了，正十二 g n、 d 跟 p、 u、 s 一起接着上面就可以了，橙色接正十二，棕色接这个 g、 n、 d， 还有一个蓝色的就接这个信号 p、 u、 s 起，这样的话呢，这三根线摁这里呢， 缠一样的颜色就可以了，然后我们再通电，然后我们来注册一个密码， 用户管理啊， ok， 哪里的新增用户啊？ ok， 把这个改个工号，姓名，普通用户按下指纹录入三次，录完三次按四退出，我们再试一下开门， 这门就开了，这就是接线方式。

大家好，我给大家讲解 f 七 plus 的基本操作，先按菜单键进入用户管理， 新增用户，新增用户里面工号可以自定义，也可以默认的啊，也可以密码登记用户，呃，也可以指纹登记该用户，我们先演示指纹登记， ok， 按压三处手指， 好，指纹登记成功之后返回按信件，好，请确认 好，表示我们已经登记成功。现在我们再按菜单键进入菜单，请用户 管理，然后查找用户，输入工号，按 ok 去编辑该用户。如果我想把刚才录的那个用户变成管理员，我们可以点前线，点 ok 选择管理员， 然后返回按西键， 好，按菜单键会提示管理者确认，就只有管理员的指纹验证才能进去。现在按压手指 啊，现在就可以，管理员已经进去了。如何删除用户呢？我点用户管理，点查找用户，输入用户的公号， ok， 然后点击并应急用户删除用户， 删除该用户，按 ok 确定，然后按息键返回，按压手指，嗯，该指纹不在机器上面。接着如果我们机器要联网，我们点按拆散键进去，点通讯设置， 按 ok， 点网络设置，修改默音的 ip 地址，按 ok， 比如说我要修改为幺九二幺六八点一点二零二， 好， ok， 好，按息键返回，那表示我们的 这个 ip 地址已经设置成功。这节的话就讲到这，谢谢大家。

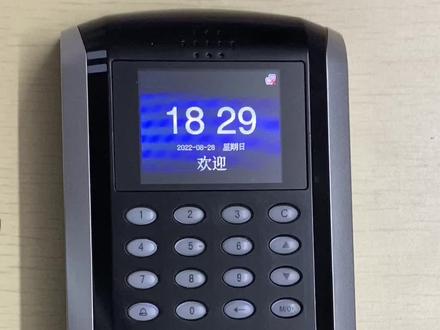

大家好，很多粉丝问这个 f 七要怎么设置管理员，那我们来看一下是怎么操作的。首先是按这个 ok， 然后用户管理就点 ok， 对吧？然后新增用户，再按 ok， 工号就默认的让他一号，这个工号要记住一是谁，二是谁，以后操作的时候会有用处的。 然后把这个线棉可以填，可以不填啊，到时候电脑上可以管理的 这个，把它换成超级官员，再把这个设置密码， 再一次输入一二三四五六。好了，这就已经设置好了，如果要设置指纹，同样的操作一样一个一个手指按到去就可以了，按照他的提示， 现在就要管理员的认证了， 这是一 ok， 然后是密码五六 ok， 再进去，就这么简单。

大家好，今天我们来看一款常见的指纹门禁一体机。 呃，我们先来看一下这个，上面是一块液晶屏，可以显示时间和日期，下面是 一块操作的键盘，下面是采集指纹的区域，我们可以试一下。好，我们来看一下。这边是呃喇叭的发生发声口， 然后下面是安装时候的固定，固定的螺丝，这边是复位按键， 可以在不断电的情况下给机器进行重启。我们看一下背面，背面你会看到 这边有一块电池，他电池是起到给主板上面时钟芯片进行供电的，可以让你在断电的情况下，他们里面的时钟也可以正常运行，就像我们的电子表一样。 这边是是一个网络，网络插口，他可以插网线插到呃，交换机上面和我们的电脑进行通讯。这边是一个 是一个刷卡的模块，这模块是选配的你的机器，如果说不需要刷卡功能， 可以不要这个模块，这模块也可以可以选 id 和 ic， 那对应的线圈也是不一样的，这个现在是装的是 id 的模块，对应的线圈是这种，是这种，嗯 嗯，好多根的这种。海底的磨坏。 这边还有个按键，这个按键是什么？起什么作用呢？当我们的机器装到墙面上之后，这个按键是按下去的，如果说这个按键弹起来了，证明你这个机器被拆掉了， 然后这边就会显示机器被拆除。我们来看一下那个他的机械端子， gnd cf， 这是供电两个供电端口，正极与负极 ccomcononc， 这三个端口是 控制输出的继电器输出端口就是如果说你用指纹了或者密码或者刷卡验证通 过了，他的这个继承器断货会进行反转。这边是基因 d 负极，这边是 ao 加 ao 减，是消防，是报警输出，他可以外界报警系 b u t 与金银丽丝外接出门按钮 b 加 b 减， b 加 b 减是我们前面有一个门铃按键，当我们的门铃按键按下， 这两个断断口就短路了。可以，可以外接有线门铃。 再看一下这边，这边经营地，户籍四八五 a， 四八五 b， 这也是一种通讯 协议，通过这个四八五端口可以跟我们电脑，电脑进行通讯，跟这个是起一样作用，但是它采用了不同的通讯方式而已。 这边电零第一是北更输出信号，可以把你的刷卡或者密码的信号转成北更信号输出到给门禁控制器。 aux 是外接辅助输入，他可以外接信号，外接信号输入的 ax， 比如说我们常见的 输入消防报警信号，当我们有消防信号时候，给到 a x， 可以控制这个机器把门 实现常开功能。 sen 和记忆力这两个段子是可以及可以外 门石通过这里呢端口外界门石可以判断现在门的状态是打开的还是关着的。 好，我们现在来看一下这边，实际上我接了一个呃门禁的专项电源，正极负极给他供电了，然后这边这边的零二 m 二输出常开端口给到了剖析，然后 come 口和接营地进行短路，当我们有验证了信息之后， m 二和 和康可短路，也就相当于 posh 和接力进行短路，可以实现 锁打开的功能。锁还是接锁的正体解 mc 锁的负极接接紧 d， 我们现在，现在。

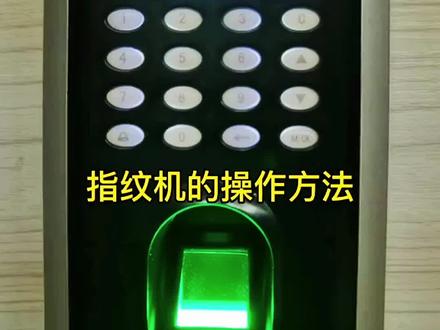

今天讲一下 f 七指纹机的操作方法。按 ok 键进入菜单界面，第一个用户管理，按 ok 新增用户，按 ok 工号姓名权限，指纹移动到权限这里选择普通用户或者是超级管理员 开门方式可以选择指纹输入三次指纹登记， 指纹登记成功后还可以再设密码，同一个密码重复输入两遍， 输入完成后按 c 键退出，试一下指纹开门， 屏幕上显示验证成功。
