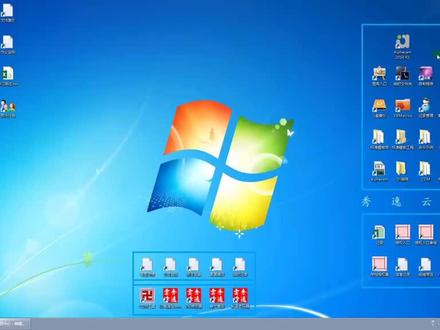

嗯，上帝投影有关上帝投影这个视频，嗯，上帝投影的话就是跟曲面有关。 嗯，今天我们就做一个 s 型斜坡拉手的这个是门板， 用来讲解这个山地投影的用法啊。首先我们就做一个四百乘三百这个样块大小的这个门板吧。嗯， 斜坡到这个两边的边距的话就选择六十，斜坡的长度是六十，然后的话我们是来把这个 边界得画出来， 呃，这个边界划船之后，嗯，其实有个问题就是，呃，我们的话是做斜坡，肯定是斜坡的这个区域是需要比我们这个 就这个实际上这个斜坡看到的这个斜坡的区域要大一些的，因为，嗯，我们到 是走出来是圆形的，如果我们这斜坡区只到这边的话，这边这个角落会有一个这个弧形的大圆啊，是圆形的这个，呃，长流，所以说我们这个图形我们是需要往外 破一个那个我们加工刀具的淡季，今天的话是打算用这个零六杠切断刀，就是六毫米直刀名称的话就用这个清理刀吧，用这把刀来做这个，嗯，洗这个曲面上的这个刀具， 用这把刀来清理这个细根取面，他的直径是六个毫米，所以我们是往外面加加宽三个毫米，这土的话我就不用手绘了，我直接用这个，这里有个插件是固定尺寸， 这里是往外面扩三个毫米吗？原来是六十就是六十三吗？然后这里显基准点的话就选上面，他就只能往下下面扩了三个毫米，我们来测量一下 两个好吗？ ok， 然后的话呢是需要来做一下这个曲面， 我们曲面的话还是需要，我们曲面的话还是需要在这个区域内做的。 等一下我们大型加工的时候啊，这个六十三的是大型加工，这个区我们需要大型加工，嗯，去给他往外凝固一下。然后的话我们是要做的是 这工作六面体，我们先用这个里面呢是高高度是六十的这个图形来设置工作六面体，工作六面体的这个，呃，深度的话 就选副食嘛，因为我们的这个，嗯，我打算做的这个 s 型曲面，他的曲面的高度是十个毫米， 然后的话我们是我这个曲面的制作，我们是用这个规则，就是 沙律曲面里面的这个路热色的也是就是规则曲线来说，规则曲面的制，嗯，制作要求是由两条这个曲线来产生曲面，所以说我们是需要在这个两边画两条这个暗示型的这个曲线， 嗯，画绘制方法我就跟我们平静绘制是一样的，嗯，不一样的话是我们需需要选择这个 工作品啊，就工作平面，工作平面有两种选，嗯，设定方式，一种是用这个选择从工作类媒体上面去直接选择这个工作平面，另一种是通过 工作六面体上两两条线来设定这个工作平面，两条非平紧的线来设定这个工作平面，这两种的这两种都可以，然后为了，嗯，这个绘制，呃，视觉 直观画门是直接用这个视图里面的这个侧边这个视图来画这个曲线，这边的话就把这个 他的外框画出来，然后是进行平平行编制，我们这个曲面的长度是六十，他的一半是三十， ok， 三十，然后这个曲面的高度是十个毫米，他的一半是五个毫米， 然后的话我们是用经典的三点三点画这个二十九的全面，我们我们这边要用到的就是他的， 然后我们只把这一半是给移到这下面来，然后另一半我们是用这个呃旋转蜜给他旋转过去， 这样的话一个二十斤的这个线就制作出来了，虽然我们是用连接命令把这两条线给连接起来， 这样的话可以看到这这条 s 型曲线就做好了。然后的话我们是需要把这条曲线复制到这这边来，这个方法的话我们就是用 这个山地投影的方法，首先，嗯，我们需要把这个工作平面设到这这边来，然后的话我们是用这个山地里面的这个山地指甲就是山地投影， 我们是从这个几个图形是由这个几个图形把这个几个图形投影到这个我们 当前的工作平面上，图案就是工作平面，我们这边是直接选择默认的数值就可以了，不用改更改。然后我们选择这条曲线，鼠标右键代表这个，嗯， 选择选择完成，然后这边我们是选择那么多优盘，就是，嗯，当前的这个工作体验， 然后这里我们是选择卡尔人的卧卡，单单键工作地面，可以看到这左边的这个曲面 曲线，我们就是复制到这边来了，然后我们是用这个几个图形里面的这个商记曲面， 这个这里里面的这个卢勒森美食，嗯，两有两根曲线产生这个规则曲线，我们选择这个， ok， 确定，然后分别选择这边这两条线， 然后这边我们是直接点就 ok 就可以了，可以看到这边我们就产生一个曲面，二十型的曲面， 然后的话我们要做的就是做这个 爱心加工，嗯，其实的话我们也可以用这个软件里面他是有个这个全面加工的啊，比如这，这就 这个清理刀吧。这个清理刀我们这边先首先是需要这个撤销这个工作平面的，因为当前我们这工作平面设置的是这个侧边， 可以看到我们这个点击使用道具的时候，他这个道具是斜的水平方向，我们是需要这个撤销这个工作品， 然后的话这里圈着这个加工里面的这个沙泥森设备的旋律 三米全面加工，然后这边我们是用这个四驱设备全面加工，这里有是，嗯等长度线，这里的话是使用这个边界就是不超过这个，这样的话我们 做出来这个，嗯道具路径是不会超过这个我们的这个边界线的。 然后这里是首先我们是需需要选择这个边界线，边界线的话是这个高度是六十的这个图形， 这个季度这个东西已经被我们用掉了， 嗯是 n 四是六十， y 是零， 这里是，嗯三百减去六十，两百十，两百是六十， 这个不好学， 我用框选吧。 这这里提示是叫我们选择一一个这个曲面，我们是鼠标左键单击选择曲面就可以了，然后鼠标右鼠标右键确认，然后是选择第一个靠近这个 靠近一个点了， 他是第二个点，他是由这两个点由这两个点来确定这个我们这个图形的走向的加工方向， 这边的话是提示 这里是加工失败，我们是直接用这个小阴笔刀来下吧， 因为一般的话就是需要 我怀疑是这个边界 边界图形选择选择出现的问题，等一下你就随便选择这个边界图形吧，选择这个外面这个边界图形， 这个的话就是之前的话是因为这个边界 边界图形啊，选来选去选不到这，这就是这个软件自带这个 全面加工，他是存在存在一些问题的，可以看到这边上他是有加一个等这个道具入境的，所以我们把这边上 这边是有有一个这个道具入境的，可以看到在这边， 所以说我们最好是采用这个直接用代理加工，然后三 d 投影的方， 再来做个上力这个道具录器，我们选择这个上面带着零时光清理刀，然后是设置这个边界图形的这个道具方向，选择内部， 哎，不对，选错了，我们是这个，我们需要选择这个六十三 高度是六十三的这个图形，然后的话这边我们是用需要用线形单形雕工，不去不，嗯，不可能，这是用这个环形的， 然后这里的话是安全高度快速下降的，然后这里是最最终深度，我们是需要填零的，因为这个 道具入境，最终我们是需要进降到啊，不是投影到这个曲面上去的，所以说我们这个深度啊是不是一个固定的值， 然后这里的话是这个是嗯单人加工的，他的步径，步径值越越小，这曲面做出来的就越细腻， 越就越平滑，然后这里的是这个，嗯，切割方向，我们是九十度，零度是水平切割，水平切割的话，嗯，出来的效果很很不好，很差，我们需要是用九十度， 然后的话我们是直接选这首歌， ok。

先打开门板软件，我们看到表格有不同的颜色，这个功能叫多色混排，开启方向标注有左开，这个就是荷叶孔功能。接下来我们开始导入门板下料表格 选择刚才输好的表格， 现在开始进行排版， 现在已经排好了，不同的颜色区分明确，开始打印标签，好 丝滑的提取速度， 这里点击输出文件，可以选择不同的机器型号 输出。完成了打开文件夹，不同的颜色在不同的文件夹 区分，明显方便下料。同时我们看到了戴 f 的就是反面输出的同时把荷叶孔路径优化全部搞定，做到了真正的一 键输出 n c， 既简单又高效。

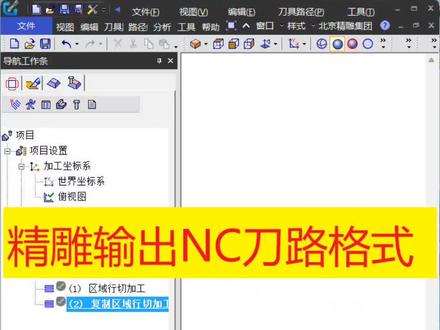

好，大家好，这里是佳佳精雕网络课，我是佳佳。那今天的话我们来给大家讲一下如何使用精雕八点零个人版来输出我们这个登录 n c 格式， 那很多小伙伴他这个输出道路的时候都是 eng 格式，呃，他在私下里问我怎么去输出这个 nc 的吧？那这边的话我就集中讲一下，你比如说我们这边的话使用今天八点零个人版做了一个道路啊，当然的话你做了很多个道路都可以，比如说我们在复制对他进行一个拷贝 啊，然后呢比如说像两个道路或者多个道路，对吧？咱们看一下怎么去输出啊？首先是在这个加工界面啊，然后呢在这个道具路径啊里边找到这个输出道具路径啊，然后呢这边因为屏幕的原因啊，然后呢我把它往里面拖一点，给大家 看一下这边看到没有？这边的话就是他的一个刀路，就是你做好的刀路，然后呢这边的话就是你要输出的这样的一个刀路啊，如果说你需要单个输出的话，你可以把这个点击这个红色箭头给他移动过来，然后把需要啊输出的刀路啊给他选中，然后呢点击这个绿色箭头，哎，他就过来了，看到没有？ 然后比如说我们想把这个道路给他输出，哎，先把它移动过来，移动过来之后呢，咱们可以看到这边啊，这边有一个叫做高地设置，对吧？这个地方咱是咱们的话，一般的话去不用去设置的一边，一般的话这种个人版的话都是三轴的啊，所以说我们这个地方 这个输出格式啊，我们只要选择一下格式就可以了，这里边的话我们默认选择这个是这个 eng 五点五三，对吧？那这个如果说你默认的话，他这个输出的话就是一个 eng 格式，如果说你想输出这个 nc 格式啊，他这里面其实有两种，一个是呢是这种 nc 精雕啊， 六五零这样的 n c， 还有一个是啊 soft d f n c 啊，我一般习惯性啊会使用这个 sof 的啊， d f n c 这个格式啊，就是它也是这种 n c 格式啊，然然后呢这个后置文件的话 啊，这个地方你可以使用它自带的，比如说我一般习啊习惯性使用它自带的这个精雕四五三 ax 这样的一个后 啊，然后导入成功。如果说你这个可以根据自己的机器吗，找人去定制你的后处理也是可以的啊，你比如说然后我们后处理导入进来之后呢，然后这边的话需要去保存你的一个路径，你比如说我就保存到桌面去啊， 点击保存，然后呢点击确定那这个路径，看一下他就输出了。那输出之后呢，咱们可以看到桌面啊，桌面的话有一个点 n c 的文件啊，咱们右键啊打开方式呢，可以用那个记事本啊，可以用一个记事本给他打开，我们 选择记事本啊，给他打开一下，打开之后大家可以看到他就是这样的一个代码，里边都是代码。呃，可能有很多这个新手的话，对这个代码的话不是太懂啊，这边的话没关系啊，我教你怎么去改，一般的话就是最普遍的一个改的方式的话，一般的话都会把这个前面这几个行 给他删除就可以了，你可以删除啊啊，然后呢，嗯，这边的话，下面的话就可以暂时就不用去动了啊，这是一个普遍的一个改法，然后呢，最后的话这个地方也就不用动了啊， 然后呢，这个道路的话就给他保存一下，在文件里有个保存就可以了，然后就可以上机雕刻了，这是一种普遍的那个改变的那个方式，当然的话，如果说每一种机器的话，比如说啊原啊，宝源呀，呃，新新代呀，这样，那个后处理的话，可能文件头跟文件尾的话都是代码不一样的。好 啊，这个的话输出 n c 格式呢，就是这样去输出的，大家可以自己去尝试一下啊，如果说想学习更多尖雕课程啊，可以关注我主页。

我们在铺面里边如果要输出的话，输出 nc 程序的话，我们先进行参数选择， 参数选择这里边选择输出的文件夹以及输出的机床选项文件就是后出的文件。输出文件这里呢他默认这里是没有点 nc， 就是这个样子的。好，我们先关闭，先确定好我点这个地方，点右键复制为 nc 程序，这里我们选择写入， 那这个时候我们写入的程序它是一个点 tap 格式啊。 如果我们要修改为点 nc 格式的话，那我们先把这个地方给他修改一下参数选择，就在这后边加一个点 nc 关闭，我们再来把这里的产生为复，复制为新的 nc 程序，再进行写入，这个时候我们就得到一个点 nc 的程序。

啊我来说一下这个，呃烟机怎么转 c 哈，就是诺城转换器的使用方法啊。这个诺城的那个哪里也有啊？公众号也也是有的，你去下载就行啊，下载了有个解压密码啊，解压密码就是解压密码，你输入解压密码就可以啊。 呃然后咱简单的说一下这个路径哈。路径怎么转 c 啊？这我上一节课做的这个，呃道路技巧啊道路技巧这个道路技巧做完之后啊咱输出啊啊输出 来直接道具路径输出道具路径桌面啊，烟剂哈啊三四三四吧，保存，保存了之后特征点，然后这是中心对刀吗？我就路径中心，你要左下角对刀的话就路径左下角哈。那我们就路径中心吧， 租金中心确定确定完了之后呢我们在桌面上看到一个三四三四的一个 s 型的烟烟机的格式的文件，这样的文件呢有很多机器是不读的， 我们就把要把它转成 nc 的基带码， nc 是所有雕刻机都堵哈，所以呢我们用 nc 就可以了，用 这个 nc 转换器就是诺城转换器啊。在哪啊？我的电脑啊我我就放到我的电脑这个呃这个这个在这里边了哈。诺城四点零破解版的啊，选这个转换器直接打开就行，用这个应用程序直接打开哈，打开之后呢我窗口换一下 来转个画一下啊转个画一下放到这正好咱们能看得见。这里一个一人机转 c 哎，点一下然后这里缓降速度啊改一下哈， 改成六千啊，这里呢改成一万一万五呃然后根据你那个来吧，你要是觉得不合适你就别这么改哈，不合适你就不改。 高级参数这里点一下啊，文件头关掉，文件尾关掉啊，这个呢紧凑格式点上，然后这些呢？安全高度啊，你可以改也可以不改哈。 环线高度。环线高度你改的话比如说改成十，他掉完之后抬高十往那边走再落下来啊，如果你给二十的话就掉完之后抬高二十往那边走再落下来。你要改成一百就是掉完之后抬高一百往下走再往下落啊，然后你 这个东西啊根据你那个材料来弄，你比如说你那个材料是三十个厚，你要调三十个厚，你这个安全高度你最好调大点。调三十是吧。呃你要是调一百比如说你要调一百 的话，你他抬高了有七十七十毫米啊，都是白费时间的啊。这个安全高度你可以改也可以不改啊啊。按你自己的需要来就行啊。我就给你说一下这个用法啊。这里呢就简单了啊， 高级参数点开之后文件头文件尾都删掉就行了，然后这里紧凑合适缘分离算啊你你先点上他，点上他，你去雕刻机上看能不能用啊。 呃不能用你就把它不点上，哎再重新输就行了。这个呢有的机器点上能用，有的机器不点上能用啊。呃就到时候你就看你的状况来哈浏览我们选择桌面 啊我们选择桌面选择刚才我们看的那个三四三四。哎，直接转换就可以，转换完了就完活了啊就完活了来我们到时候就把这个三四 三四 nc 格式的弄到机器上去雕就可以了哈。啊这个就是一个呃，烟机转 nc 的一个教程啊？烟机转 nc 的一个教程。好啊，这个就这样吧，今天就这样吧。

朋友们大家好，今天录制这样一个视频，跟朋友们聊一聊海天龙门啊，五面加工的这么一个程序格式啊，用单击屏幕上的这个图档啊， 然后呢，使用了我自己定制的一个啊，海天我们加工的这么一个后处理文件啊，采用的七幺七七幺八七幺九平面转换的格式啊，来输出程序 啊，本程序的特点呢？是啊，利物可以混合，然后呢支持呃力头手自动换刀，车头呢，手动换刀这么一个格式啊，单机头等呢，做了这么简单的几步道路啊，在 朴素 vlog 做了面习 跟钻孔啊，又是组上来做了一个 挖槽处加工来做加工这个开口槽，然后做了个点孔啊，钻孔啊，左孔，然后呢在后视路上做了一个轮廓系来加工一个内孔，好用。这么几单几步简单的道路呢，来看一下程序的格式， 我们全部选择处理一下程序 啊，可以得到这样一个程序啊，这个程序名，这个可以设置的，嗯，没有动挡，默认是零零输出啊，这边是程序名， 还听我们五面，这个是程序出的时间，然后这边所使用的道具清单，然后一号操作，这个是席面采用一号刀 啊，这边程序初始化印象回零，因为是力头加工，所以有换到指令，然后在辅食路上需要进行的输出，快速定位周边线输出，然后计时单刀残啊，冷却啊，然后结束 关闭冷却，然后内向回零停转，那么这个组织采用 m v， m v 选择停止 二号操作，采用点状啊，这个一样呃，交替平面输出，然后注视管回零，换到指令快速定位，然后举报要循环指令状况 啊。这边呢就是不同于上面这个 m 零幺，这边选用的 m 零停停止，因为下面是换头的，换头要把立头上的刀芯拆掉，这个手动采用手动方式拆掉，然后继续执行的就是换头程序， 换龙头呢，这个 m 零停止在车头上换刀，换成这把刀，然后呢，这边交接平面输出啊，会给那个这个 m 五转头转车头度数在交接平面，这个是在比零上 好。这边的 g 四四在 x 下加入长补，这边采用的 g 五五坐标，并与跟五福受伤区区分开来，然后这个就是挖槽程序 好，这边呢也是光完长的这个内向回零， m 零零停止换下一把道具，依然是七幺九平面还是在零度上面，然后 补偿 z x 线补偿，然后左孔七八三，左孔啊，减速回电子停止，然后再换刀，然后这里转头到九幺八平米啊，这个是在九十度上， 这里五三零呢，在补在 y 方向啊，刚刚前面是 x 方向，这个是在 y 方向 啊，这个加入 g c l 进补清理成圆弧输出，采用 i k 补偿撤销，然后回零，最后是 ex 回零程序复位啊，基本上这么个程序可使 啊，支持立立握混合。然后呢可以支持 x 项 y 项的道具长度补偿啊，支持换头啊，这个这么合适啊，有朋友使用下来呢，跟我反馈呢，效果还是可以的 啊，有喜欢的朋友呢，可以在评论区留言评论，看看还有什么地方可以优化的，或者有什么更好的意见可以大家互相讨论一下 啊，喜欢的朋友呢，可以关注一下，送个小心心给我。好，本期视频就这样，下一次视频呢，跟朋友们介绍一下 海天龙门使用 g 幺幺七七幺幺八的坐标转换指令来怎么输出程序。好，今天程序就这样，谢谢大家。

今天我们来讲一下这个马斯科姆里面有个恩施文件代码怎么输出，让他记住你自己的操作啊？我做了一个简单的道路，首先我们打开文件配置， 里面有个配置，点开之后里面有很多设置的选项，我们点开这个道路管理 啊，这个道路管理点开之后在在这里啊，有个道路管理在这个地方啊，把点开这个加号，点开之后就有个选项展开这个菜单，选项有问问是文件名称，它里面有很多 给你选的，前面点击好的这个黑色的圆点就表示当前使用这个像，比如说我当前使用的是使用自定义名称，还有其他的，比如最后的操作，认识文件就是记住你最后的操作，然后 我当前使用的是指使用智力名称，完成了之后打勾，我这个已经设定好了。然后你用记忆的，比如说我后处理，现在我不管名字他也是一， 无论我取什么名字，现在只要我不单独的设立名称的话，他都是一，这 这就是我们怎么去设定他的 nc 输出路径和他的选项，怎么设定你自己想要一个工作习惯。

好朋友们大家好，今天录制一个关于 x y 轴回零啊，才换到了这么一个视频。我们在工作中啊，经常会碰到一些 内向比较高的一些弓箭，那这个时候呢，如果是内轴回零之后换到呢，就会有道具跟弓箭干涉的风险 啊。这个时候呢，我们一般会采用在内轴回零之后啊，增加 x y 中回零，然后再换到啊，用当前弓箭啊，来给小伙伴们演示一下 啊，这单前空间呢，有三百五左右啊，好，两步简单的道路产生一个换道。那怎么实现这个在 z 轴之后 回零之后啊，增加这个 x 完整回零的，我们先用它自带默认后处理啊，通用三轴的。看一下程序 啊，那在每个换刀前呢，只有 z 回零啊，只有 z 回零 啊，程序结尾的时候呢，结尾的时候也是一种回音。好，那我们打开这个后处理文件，有三个地方啊啊，两个地方要修改。首先我们找到程序导轨结束尾结尾处啊，把这一段呢复制上来， 我说第一个刀换到快里面啊，把这个扎贴到这边啊，这个是第一个换刀的这个 回零和力度回零，然后增加这个 x y 中回零。好，这里呢有这么一个变量，我们查找一下。 好在这个位置上面啊，这个呢是 qq 文件自带的，这个一个 换刀会是五二零点的这么一个变量开关啊，当前状态是 no 啊，我们先把这个保存一下，看看复制上来有没有效果 好，暂时呢还是没有任何变化。 x 回零，这 z 回零啊，这边 z 回零啊，刚刚讲错了啊，那这边是 z 回零。好，那我们先把这个变量呢 使用这个边梁，我们把它改成 yes， 保存一下。好，我们再来输出 g 输出 啊，第一个 z 回零之后呢，我们这里输出了 g 二八 x y 零回零啊，在第二个刀换刀之前呢，也输出了这个 x y z 回零 啊，程序结尾呢，也实现了这个 x 玩具回铃啊，那基本上我们想要的是效果呢就达成了。好，如果 加工的不是加高工件的，你可以把这个变量啊再改回 no， 再保存就可以了。好， 好，不知道我有没有讲清楚，感兴趣的小伙伴呢，可以自己修改一下。 好，今天视频就这样，喜欢的朋友呢点个赞，关注一下，欢迎评论区留言。好，就这样，再见。

ok， 咱们今天看一下咱们这个北京精雕奥特凤三点五怎么去添加一个直接转换器的一个文件？ 这个转 ac 的话，只有咱们的新版本，像奥特父母二点零、三点零、三点五、四点零，像这种版本才能够直接输出。你想要像以前的老版本五点二一啊、五点五啊、五点一九这些都需要用转换器再去转换，因为他们那个直接只能输出一人机。 好，然后这里的话咱们随便画几个，然后咱们拿去做滤镜，这里的话就随便做个滤镜，做个滤镜画，随便选画刀吧，直接计算了，走个路径出来。 好，有了路径了，咱们选择输出道具之路径之后，这个地方默认的时候，他一般是这个，一般你刚安装软件之后，你如果没有到输出过路径之后，他一般默认是这个。咱们把它选成最后一个啊，带 nc 的一个， 最后这个我们后置处理文件，他那个精雕里面也有自带的这种后触鸟。但是这个不行，咱们一般是用咱们自己买过的选择桌面，选择 ac， 选择这个啊，然后确定 即使导入成功之后，然后咱们输出一下，我直接确定确定，然后打打开看一下这个吗？二十八号啊，早上八点零五，咱们可以看一下，都可以，他就直接输出人心了，这个就直接导入到微红里面去就可以用了，就不用再去转换一下了。

先设置好表格和材料库里的板材颜色， 然后排个板，把四种板材都排进去。 我们先试试手动合并所有板材的效果， 可以看到输出的 ac 名称是不带颜色的， 我们再试试用插件来实现的效果， 此时输出的 ac 名称里是带有颜色的， 我们再看看标签的效果， 可以看到颜色和编号都没啥问题。 此插件适合多种材质一起排版省市。
