下面为大家介绍天正电器设计软件，首先介绍设置部分内容，天正电器软件包含民用设计功能与工业设计功能，通过点选可切换不同的屏幕功能菜单做初始设置，在初始设置中，可对 平面图、系统图、导线标注等内容进行设置。勾选旋转属性文字我们平时在绘制一些带有属性文字的图块时，当图块发生旋转，属性文字也随图块发生旋转，如果不勾选，则属性文字是中式证的。所有图块属性文字通过双击可以直接进行修改 或位置的移动 勾选。插入图块前选择已有图块，那么在我们执行所有布置 命令时，可直接从图中选择已有的图块进行平面布置。 下面进行平面导线设置新版天秤电器中提供丰富的导线系统样式，增加了弱电及消防导线的图层类别及线缆样式。在设置中，我们可对 系统名称、现宽、颜色、限行等内容进行设置，同时可对现揽的洁面尺寸、辐射方式等进行默认设置。 在设置界面中，勾选布置导线时，输入导线信息，则我们在布置所有导线过程中，导线的详细信息可在布置中随意进行更改。 对导线根数标注样式及图面文字样式进行设置。设置完成后，绘图过程中会根据设置的内容信息进行绘图。 图库管理部分介绍天正软件提供多种图库，并且不同类别的图库拥有统一的操作方式。在图库类别里，我们可选择设备库、原件库、回路库及消防图库。 新版本中增加的消防图库可直接插入平面图中，方便设计师使用。同时软件提供新建类别、批量入库与新图入库的功能，方便设计师建立自己的图库以及对图库进行编辑。我们着重说一下设备图库。 天秤按国标图集提供全新的设备图库图块样式，其中丰富了大量的弱点 图块样式，并增加了镂空类别。镂空类别所有图块源自图集零九 ds 零零幺。在这里我们包含两个主目录，其中第一个主目录为天正提供的图块，那么我们也可以对自己的图块样式进行入库。 在这里，区别于其他图库的入库方式是，我们需要使用造设备的功能进行图块入库。在平面设备中选择造设备，选择图中的新图块样式， 选择插入点，同时我们要选择线缆的断线及连接点，对于同一个图块，如需提供多个连接点，我们可选择多个点之后进行入库。 选择图库类别，那么在图库管理中， 我们在第二个主目录当中的照明图库中可以找到我们新入库的图块 图层管理部分内容天正提供开放的图层管理功能，在图层管理中，我们可新建图层标准，也可对天正原有的图层颜色现行进行修改。同时针对国内大型企业，天正提供图层标准的专版定制服务项目。 图层控制功能可有效控制建筑图层与电气图层的管理，并可选择打开、关闭、锁定等功能对绘制的图图层进行操作。 对于我们自己设置的所有内容，可使用导出设置与导入设置实现重装软件后的数据还原以及不同电脑间的数据共享。以上是天正电器软件中的设置部分，希望能给设计人员提供帮助。

为大家介绍天正电气设计软件三维桥架绘制功能。首先在设置中切换为工业菜单，工业菜单中我们提供完整的三维桥架绘制功能。首先做桥架设置，选择拐角样式、桥架平面显示样式，设置标注信息设置， 设置完成后进行绘制。在桥架绘制中，我们同样可再次进行设置。软件提供桥架计算功能，提供便利电缆及控制电缆常用洁面尺寸，选择相应洁面尺寸，输入使用数量， 软件自动计算出总的电缆面积及桥架尺寸。 软件提供强电系统、弱电系统及消防系统和其他系统。桥架系统样式，提供槽式、盘式、梯式三种桥架类型，选择洁面尺寸 标高进行绘制，绘制过程中可选择绘制基点，输入偏移距离，我们可做延墙绘制，在这个较大的厂房内，我们沿墙绘制一圈桥架，边选墙线， 软件自动在相应位置生成弯头， 快速完成延长桥架的绘制。引出分支，引出分支，软件自动添加三通， 继续引出分支。软件提供弧形桥架绘制，通过秘密行进入 a 绘制弧形桥架， 弧形桥架绘制完成。 绘制术馆 输入竖管的标高，我们把它连接到电缆钩负零点八米， 竖管绘制完成。为了让大家看的更清晰，软件提供三维预览功能，所有绘制出的桥架均具有三维特性。当转动 cd 视角，我们可以看到天秤绘制的桥架以及天秤绘制的配电柜电缆钩均做三维显示。 在此强调一点，对于三维强调的绘制，无需与建筑底图相结合，如我图中的例子，底图并非天正绘制的，在此基础上，我们同样可做三 调价的绘制。为了让大家看的更清晰，我们可以通过软件的双试口功能，将屏幕拖动为两个试口，其中一个试口做平面显示，一个试口做三维显示。我们继续在相应位置绘制桥架。 软件提供同时绘制多层桥架的功能。绘制桥架时添加桥架系统，如我们同时绘制三层的桥架，可选择不同样式的桥架，也可选择不同洁面尺寸的桥架， 同时在图中完成三层桥架的绘制。 我们在弱电系统中引出分支， 弱电部分引出分支，在分支位置引出向上的竖管，输入标高。竖管绘制完成。我们在这组桥下的起端同样绘制竖管 连接到电两沟。选择弱电系统， 竖管连接至电缆钩。天秤绘制的桥架中提供盖板及隔板功能。比如说我们绘制的桥架里既走电力电缆，也走控制电缆。我们可以给桥架设置隔板，设定隔板距离， 继续绘制，可修改标高。 我们可以在三里途中看到绘制出的桥架中间带有隔板。绘制竖管， 天秤绘制出的所有桥架支持 cd 的编辑功能，如 cd 的复制，我们也可在三维状态下去框选一些构建， 把它复制到另一个电缆钩的位置。竖向的桥架也完成了复制。 软件提供多种桥架编辑功能，如局部升降，假设我们需要绕梁或绕个柱子，可对局部的桥架进行升降处理。上升零点五米 平面图及三维图中均做相应处理，对部分桥架进行填充，桥架隐藏，可隐藏某个高度的桥架以及局部可见恢复可见功能，方便大家试图。 新版桥架绘制功能中支持支架及支掉架的绘制，下面我们在图中绘制支架架，设置支架架长度，标高间距， 直接在图中点选支调架插入位置，我们可以看到当桥架为多层时，可插入多层支调架， 当桥架为单层时，我们插入的支架架为单层。 最新版本中软件支持双排制掉价的绘制，设置长度、标高，点选双排制掉价，其中一段桥架自动绘制出双层制掉价， 标高有变化的位置也做了处理。下面我们对平面图进行标注， 软件可自动识别巧架层数，完成相应内容的标注，单层巧架的标注， 附件的标注， 自动提取绘制时的数据，快速完成平面图的标注。下面进行桥架统计，框选图面，软件自动统计出桥架长度以及附件数量。使用平面统计功能同样可对天真绘制的桥架进行材料统计， 在材料统计中，我们可统计出电气柜及支调价的数量。所有天正统计的表格支持 cad 表格编辑命令，可导出 excel 及 word 文档。 以上是天正的三维桥架绘制功能，天正提供的三维实体的桥架绘制功能可以有效的同其他专业进行碰撞检查。下面我们打开一张由天正建筑图绘制的三维桥架，我们可以在右侧三维适口下清楚的看 看到桥架及建筑专业的综合情况。软件提供碰撞检查功能，我们可设置参与碰撞的专业，既可以检查实际碰撞，也可以收入最小安装距离进行碰撞检查。下面我们框选图面， 软件可快速将桥架与建筑发生碰撞的问题检查出来。我们可以查看一下桥架与立柱发生了碰撞，点击碰撞像软件可快速查看到碰撞的内容。在三维图中显示红色桥架与立柱发生了碰撞。 软件提供的三维实体功能，可有效的实现多专业管线综合及碰撞检查，同时对于电气专业的模型设计，天正提供了完善的解决方案。我们绘制好的桥架可用于后期的电缆辐射。

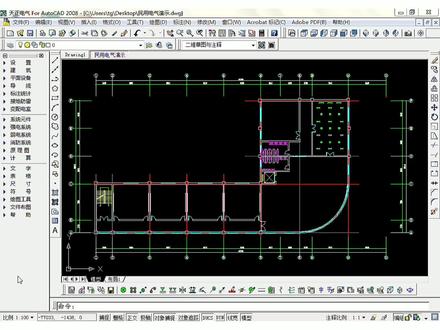

下面为大家介绍天正电器设计软件民用电器设计中常用的计算功能。首先我们看一下照度计算， 使用者只要根据界面中的提示，依次选择房间参数，利用系数、光源种类及需要达到的照度值，便可完成房间计算。通过某个数据的修改，可反复重复计算。同时软件支持设计师输入灯具套数，反算该房间的照度值及功率密度， 计算结果可输出计算书和计算表，但该功能需要收入的数据过多，某些设计师提出是否可以减少数据的重复输入。在此基础上，天正最新版本中增加了多行照度计算功能，可同时对多个房间进行照度计算， 减少大量数据的重复输入。同时可将计算结果直接不知道。平面图中房间尺寸中，可直接从平面图中选择 房间面积。对于异性房间，可通过命运行操作拾取闭合批量线，提取房间面积。大部分的参数都已在表格中显示出来，可单独对某些数据进行修改，比如光源参数的修改。新版天正照读计算中提供了几种 led 型的灯具， 可通过参数的修改，自动调整后面的照度值及功率密度。对于照度要求和我们已知的数据，软件支持手动输入进行修改。比如说我手动输入十五个灯具及光通量 结果，也会根据咱们提供的数据进行修改。计算的结果可直接选择相应房间进行自动补灯。软件会根据你计算出的灯具套数提供几种灯具排列方案。 进入灯具库，选择图块样式及排列方案，可预览他在房间中的布置结果，如该结果认可，输入外，直接在房间中布置相应的设备。对于异形房间，软件不支持自动布登计算的结果，可直接生成计算书。 深层计算表。 布置多种不同类型灯具的飞骏照度房间，可使用主点照度计算法。对于布置好灯具的房间，框选平面图，软件自动提取出平面图中布置的灯具数量， 依次修改相应参数，如光灯亮、安装高度等信息，也可直接进入到软件的灯具库，选择相应光源 或手工输入相应光 通量，指定不同灯具的配方曲线。 点击计算，软件可快速完成最大照度值、最小照度值、平均照度及均匀度的计算。根据计算结果可在图中绘制等照度线，等照度线的详细程度可通过软件进行控制。 查询点可查询房间内任意一点的照度值，计算结果也可快速输出计算书。 天秤提供的复合计算功能操作简单，只需输入回路编号，输入复载，选择需要系数 及功率因素，便可自动完成有功功率、无功功率、视载功率及电流的计算。同时，对于天正软件自动生成的系统图，我们可直接将系统图导到复合计算界面内，所有的回路及复载自动完成相应计算。 在计算过程中，软件可进行三项平衡及变压器选行，如果有两台变压器的场所，我们可依次指定每条回路所归属的变压器。对于计算结果，可自动输出计算书， 绘制 cd 格式计算表格。 新版天正电器软件中的防雷计算执行二零一一年发布的最新防雷规范，可选择周边建筑物情况 及相关参数，自动完成防雷类别的计算。计算结果可输出计算书，计算书参考最新防雷规范设计，计算结果同样可绘制 cd 计算表格。 深圳电器最新发布的二零一三版本中有洁面查询功能和全面登机洁面查询功能，还有精神电流查询、保健动感电脑、接电器、 天电电气数据控中包含大量的常见电缆数据，并进行增加了丰富的家里人的低电缆数据。天数据来源于您的金电缆。宿舍于安装国家标准物机 提速变化具有阻燃、吸烟方向、柔韧性等特点。下面进行软件操作，演示收入智能能量选择，向内自动提升电流将计算结果并注意平面系统选择电缆数据来源、 电板信号、出售方式等信息。可查询地板检验，在机电查询中是可对电缆的流量及纠正。 选择上级应用电流与借经，根据整合后的电流选择电缆，直接查询管境，并将查询结果标注于主页系统品牌。

讲一下导线挥制与编辑，导线挥制是什么呀？就是咱们上节课不是讲的那个平面设备照明和插座的一个布置，布置完了以后他设备之间他是有导线的，所以说咱们这节课就讲一下咱们这些导线该怎么画，包括导线呢？怎么编辑。大家先看一下这些成人命令， 一个是平面布线，一个是那个延长布线，任意导线配电箱引出，还有咱们导线的一个设置的一个菜单，拿下一个这个是那个插入引线的一个这个图标，咱们下一步就是进行那个实战演示啊，上一上两节课，咱们说的有点那个废话有多，咱们那个这节课只要干了，咱们快速进行，就是让大家尽量在一个比较短的时间内掌握这些技能，咱们看一下 cd， 呃，又是这张图，嗯，咱们先那个复习一下，上节课咱们先用那个，呃，任意布置，咱们先布置几盏灯，咱们布置几盏灯，布置这个吧，按 f 九 f 八正交， 随便点啊随便点啊，随便点，在剧情布置，点击命令剧情布置，呃，布置这个灯吧，在这里边我布置上四个二乘二，两行两列，在这里边 在布置。嗯，这是一个，呃平面设备的一个布置，任意布置和剧情布置的一个，也是咱们看这节课的一个导线的一个布线，平面布线，大家看，点击这个命令，大家可以看下边也是平面布线， 然后这出来一个导线信息的一个菜单栏，这个菜单栏里面都有那个导线的一个图层，导线的颜色，导线的回头编号，导线之上之下你可以选择，可以选择智能连线导线设置，咱们先不看这个菜单栏里面的功能，咱们先连线， 选取以后点击这个灯，点这个灯，我要，我要连线，我连连线，连线非常简单啊，大家可以 试一下，非常简单，就是我先准备量点击这个图源，我想，比如说我想连下边，那我就点，点到这边，再连到这个， 再连到这个，连到这个，连到这个。大家看啊，我在连线的时候，其实我点的时候我是随意点的，我没有刻意的去点，去点那个灯的这个点，因为我连线的时候肯定要让这个灯的这个点连到这个点上，我随便点，我点到中间，我点到中间，到最后还是 连到这个我想要的这种方式上。为什么呢？是因为现在电梯在做图画的时候，他已经设定好了我连线的那个点，他是这个点上面这个点，下面这个点，这个点这个点，所以无论我怎么点，我都是点到他设定好的点上，所以说他是这个是非常方便的。这是一个平面布线的一个，下面咱们看这个平面布线的这个，呃，设置，包括我这，我到底想画什么线？我画照明线， 我用红的，我画近敌线，我可以选择黄的，是动力线，插座线可以用蓝的，通讯线可以用轻的，这个都是 需要大家去选择去设置，一般情况下像那个大爷的院，比如说像我们院都会有规定。呃，规定照明比如说用红的，应急可能用黄的，那我就选择，我就进行导线一个设置，这边有设置啊，点开以后是这样的， 咱就先把那个英语照明我设成黄的，我设成黄的。有一点这边有设置颜色设置，包括限宽，限宽，假如说我限宽是零点三， 这还能设置线形？应急照明一般都是虚线啊， dns 这个线就可以了，我选择一个虚线，回头编号不用选，这个也不用选， 然后点确定，那么我画应急的时候，大家看画这个妆是不是就比这个线比这个粗，而且还是虚线呢？对，大家再看我如果我想把照明的这个线设置一下，我设置别的颜色，我也是在导线设置里边去设置，比如说我想设置一个零点五更粗点， 导线一般都是实心的一个直线，我们编号博物馆，然后确定咱们再做一下是不是就粗了。 这是一个平面布线的一个基本的一个呃，操作，关于那个导线至上还有至下，呃，这个我给大家演示一下啊。假如说我换了两条线，一个是招红线，第二个我想换一个立体方面，那是打断，对吧？如果我要是选择 早线是下，那么就在我刚才画应急照明的时候，我就会把我自个给打断，大家看一下，重新重新来一遍啊。 现在我应对照明，我这个线形是导线之上，是这样我再画一个照明线，那我是把这个导线打断，如果我这个照明下，我选择的是导线之下，那么会出现什么？ 看，我就相当于是把我自个这个线给打断，因为我显示的是我我的线要在这个线下边，为什么要把线打断呢？是因为咱们电梯制图标准有规定，我两条线相交的时候我一定要打断，不打断的话说我不知道你这两条线到底是哪个和哪个连着呢？ 嗯，关于这个智能连线，这个，嗯，大家可以去体验，这个有时候好用，有时候不好用，我一般都会选择是自由连线，然后这个大家去自个去体会了，可能每个人用了感觉可能就不太一样。嗯，下面咱们说一下那个言情布线，这这这就不说了，不常用。呃。新能导线，这个也不常用。 任意导线，我看一下任意导线啊，任意导线是和那个平面布线，其实是原理是差不多的，他的特点是什么呢？就是收回来就是一个任意。假如说我要布置这个灯， 来看一下啊，如果我要是我要给这个灯点线，我点的任意直线，那么我可以连的很歪，我可以随意，我可以点这个点，可以点这个点，我可以把它连歪。但是如果我要是选择平面路线来看一下，如果点这个点， 我点这个点，他都到最后还是吃的，就是因为他平面布线，他抓取了我这个照明的做的一个那个到现在连接点，他主动的是抓的是这两点，但是我这一部线我就不是了。这一部线我可以随便啊，我可以点这也可以点这可以随便点。 这两个线有就是有好处和不好的地方。就是，呃，平面无线他好处就是我可以主动的抓取这个点，画的比较规整，但是有的时候我不想他抓，他也就抓了，有的时候也是比较麻烦，这一道线就是 我我不抓，你需要你自个去判断。比如说我想画一个直的，那我就去点这个点啊，然后再点这个点，有时画不直，大家看啊，这个线其实是不直的，这里有这个不好的地方，但是他可以随意画。嗯，我个人习惯，我还是比较喜欢用那个 这一道线，这样画起来可能方便一点。我有时候画图就是你只要把这个图源给画的平整的，就是平横平竖直的，他一般脸他一般主动，那个自动堵的时候，他应该也也不会出啥问题，你画的也挺直的。再看一个配电箱的一个引出，配电箱引出，嗯，这个给大家演示一下啊，咱们先选一个配电箱， 咱们先选一个配电箱，配电箱假如说是这个 a p 枪， a l 枪，一般 al 枪都是照明枪。嗯，咱们选那个 配电箱出现，你看啊，提示，请选取配电箱，那么咱们选取这个配电箱，咱们要出几个，是直线出还是等长出？大家看我点那个，等长出，他就这这有一个那个视力啊，他就会出现这几个表现。我，我如果要是不点的话，他会出现，他会。嗯嗯，我把这个线画完了，他是出现这种这种那个效果。 引出线，是这是一个相当于是我们之间说的一个击爪的线，就是有时候画图不太方便，我就用一根线引出来，这边做一个分支，一般 从来都是这种直线式分支数量，比如说我出一个回路，分之间间距是二百五，先暂定了，然后确定，确定这设定完以后，我就要去选这个配电箱，大家看我这个主要这块这几个线，我还是把它设成等成吧，等成好看一点。大家看啊，这四个线，四个线从这个箱子出来， 你点确定这个线就出来了，箱子也会加长，因为我线这个线和这个线的距离距离比之前的箱子较宽，所以他是加长了。这个用在什么地方呢？就是我在画平面图的时候，比如说我这块我要放一个，我要放一个压轴枪配电箱，比如说我放在这块 先把这个灯杀了，我这四个灯我需要出两个回顾，比如说我需要出四个回顾吧，如果我人工化，如果我人工化的 说，可能会画的不工整。来看一下啊，来看一下，我需要这样情况，看现在队友这个情况，我平面无限的，话说如果有平面无限，其实我想是我想的，我想要的效果其实是这样的，我想要的效果是让他垂直的， 我想让他捕捉这个点，但是他主动的就捕捉到这个点了，这也不太好玩了。如果我用任意布线 就没有这种情况，但是这一部线的话也有不好的地方，就是你可能五个的时候你得对准啊，你对准五个点，我去连一个线， 我用一个。大家看啊，这两个线我想问他连到一块用什么命令呢？之前给大家说了一些，那个，呃，就是胸的这块，这个命令是一个有一个圆角 f 这些会计 点一下 f 选用这个建设，用这个线就好了，再选择用用导线这块出来。 好，这是出来一次回收，大家看啊，我这个四个线出来以后特别不公正，这个线和这个线离的间距近，这个线大，这个线也小，那么我怎么去改变这种状况呢？ 我就会用到那个黑点枪出现给大家演示一下，我先把这些删了，我要删黑点，要出线，相信这个黑点要在这出，我要出四路，好不好？我监狱先稍微小一点，一百一百 我就出来了，大家看等间距特别好看， 来看这个图是不是就非常漂亮了，对吧？这个是下一个是插入引线，插入引线是什么意思呢？这个是引下线，就是假如说我这边有个线， 这边有个线，我要引到，咱们先随便画一条，这边有个线，先复制一个灯管。 假如说我有一个灯，需要跟地下一层的灯连到一块，就是我下边一层连到一块，我是一个回路，那么我就用了这个引下线，我是这是我的导线，我要在墙边柱子边线下去，那么我就会用这个线连到这个引下线上， 这就证明我这个线是从这灯过去，在这沿着柱子下去。下去以后，假如说， 假如说我这一层是二层，这一层是一层，我这边线我从外头下来以后，我这要接一下，大家看，我这个手镯又不好使了，我得设置一下那个五桌，他肯定是这个间距错了，你看我设置成零点零一点零一，设置成零点零一， 我确定，那就好使了。大家看我这个线，这是一层一层，我这线是从二层底下来的，我就不用这个箭头了，我换一个箭头，我这箭头是相当于是上引线。 大家看啊，我的线头是从上边引下来的，然后一点顶到这，这有一个接点，然后我这个线从顶上，我再到这个，这是这个引引线的这个这个作用， 还有这些，呃，还有我那个这些引线的这个符号，呃，这个是那个，呃，上瘾，下瘾。假如说 我这个线，我这有配电回路，我不仅要往下移，我还要往上移，那么我就就会用这个符号上移，下移。 假如说我的线，这个灯电源是从一层引上来的，那么我就要用这个符号， 而且他不仅从一层引到二层，他还要引到三层，那么这会就用这个符号，从一层线顺着墙上来，来到这个灯，然后再到三层就顺着箭头上去了，就是这个意思。这是一种图形的语言，大家知道啊。嗯，传递信号可能有声音、文字、图形，那么咱们工程师 什么就是咱们所画的这些图，这些图形符号一定要用大家公认的一些符号去表示你想传达的一个信息，如果你自个造了一个，别人不知道， 那，那就完蛋了，那你还得让人家看徒弟，你得在徒弟里给他画出来。所以说咱们为什么会有一个制度标准呢？因为这是大家公用的通用的一个符号，当然你知道我这画了个箭头，就证明我现实往上移，但是如果你画了个别的箭头，人家就不知道，你还得给人说明， 当然这个是那个下引啊，这个是就是说，呃，我从上层引下来，我到这，我我本层也用，用完了，然后我再引到下层，这是这个箭头的意思，箭头反转，这个就是一个旋转，这个，嗯，不用说了，大家看一下，我点一下这个旋转， 再图转向，这也是你点一下转向，转向，转向。嗯，下边说一下那个编辑导线，呃，编辑导线这种用的那个可能会多一点啊， 我点击，点击一下编辑导线，然后你要编辑什么？比如编辑这个，我点一下，然后按我确定啊，我确定完以后，这就会出现我这个导线的一些 一些信息，他的线型，包括他的一些那个颜色我都会出现。如果想改的话说我直接在这选择线型，比如说改成那个直线，可以选择这个直线，我也得改图层，比如说改成那个照明照明图层，然后你改颜色，比如说改成这个蓝的线宽，比如说改成一 一都可以，然后确定是不是就改了，对吧？这是一个编辑导线的一个作用，有时候我们可能画图，有时候不太想切就画错了，画错了，那没办法，我不能，不可能说我全偏，我都重新，我都重新画，那不可能的，我我一般都是会用导线，一个编辑把这个图层， 比如说我这个导线画画错了，这个图层上所有东西都画的，我把这图层全部显示，我全选全部编辑都可以看一下，我这是那个只显示的本层，我可以把它都选住，选择遍地导线，跟着线行，我改成虚线，跟着 颜色，我点成这个杨红的，看一下是不是就改过了导线之上之下这个。那会咱们换导线的时候，呃，大概说了一下， 就是这个意思，如果这个导线把这个导线给打断了，就说明这个这个没有被打断的导线是在上面，这打断导线是在下边，大家可以去试下这命令，这个一般也不会用 断直老线，下边这些命令，呃，都是用的不是很多，只要把大家把这些命令给熟悉一下，用熟练了，呃，画一些基本的一个照明和插座的一个平面图，呃，应该就没没啥问题了。 然后这节咱们基本上就讲完了，嗯，给大家留个作业啊。呃，是做一个那个住宅套间灯具照明插座的一个设备连线，咱们上一节不是说让你让你们做了一个照明和插座灯具的一个设备的一个布置吗？布置完事以后你不要把它扔了，你还要给他连上线，这是一个作业啊，在你把这 灯和照明还有那个插座给连完线以后，你需要做一份备份，复制完的那份你要把他的导线变成黄色线形改为虚线，线方百分之六十五。这是复习一下咱们今天讲的那些命令， 大家不要那个小看这些作业啊，无论我讲，讲的有多么天花乱坠，讲的有多么那个说我天天这么好用，特别简单，你要是不去仔细的去实战的话，说实践的话，说你永远学不会，你像我，我 就是刚刚入世界的时候啥也不会，但是我通过我的一个学习吧，我感觉一个月之内可能把这个软件就用的差不多了，像，呃，我教给大家一些简单的命令，我一般都用的很熟了，所以大家一定要去做这个事。

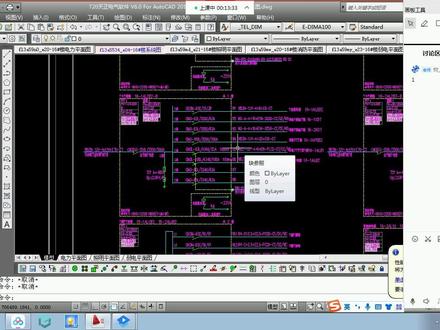

就是，嗯，首先咱们画图的时候呢，呃，咱们电器的图呢，他分为这个，哎呀，不光是电器啊，就是咱们设备专业的图呢，一般就分为这个平面图跟系统图，平面呢是要呃建筑专业跟结构专业，他踢给咱们的底图，然后呢咱们要在这个建筑的 呃底图润画图，嗯，系统图呢，就是咱们的这个，嗯，配电干线系统图以及这个配电箱系统图。至于说弱点那些系统作画呢？其实，哎，我个人认为也不太需要，也不太需要，如果说你有一些，就是，呃从其他同学考过的一些这个，呃这个系统图他作为一些参考的话，你都可以改一改用。 那就我认为不重要，比如说这个信用不重要，表达一下，呃，每层这个用了几根网线是吧？得出的网线几芯的，或者说每层用了几根这个，呃这个 叫啥呢？可是这个，呃就是有线电视这个线了，就比如说老师这个图上， 哎，这个图， 哎呀，没完了，你卡的你 哦这个项目是我编的天生文字嘛，这个真不好，你看啊。嗯，咱们的系统图内容呢，首先第一个就是干线系统，老师拿的是一个住宅啊，就是比较简单的一个项目，嗯，首先呢他有个干线系统图，就这个干线系统他一般会写出来这个建筑物有多高就多高 层，然后比如说他有地下两层，你会写上负一负二层，然后以及他的这个到了顶层多高，然后呢这个表格上呢会写一些这个字，比如说这个东西呢表达是啥？比如说这边我表达是居民用电，是吧？中间表达是这个工区的 公共照明，还有公共区的应急照明，包括这边呢有电梯，有太阳能，是雾面的，然后到时候下面呢可能有一些这个表达是这个是地下室的，这风机配电箱对吧？风机水光配电箱，可能有一堆一堆这个箱子， 呃，这个呢就是所谓的概念图，这概念图的目的呢就是说，呃，要让你就是看你图的人一目了然的看见你整个这个，呃，这个建筑物你是怎么配电的？你的配电逻辑是啥？就是呢，对于咱们行业内的人来说，就是你是搞电的，他也是搞电的，你把你这个图给他一看，他就可以一目了然的找 你每个地方的供电电源在哪很清楚，就是不管是给你看好的领导，还是说这个项目干成之后，万一后面这个店有问题，去维修的时候呢，你看这个图就知道这个店去哪找问题，会 直接能找见这个呢就是所谓的概念图。而后面呢就是咱们，呃所谓的这个配电箱，也就是咱们的三箱，对吧？照明箱，动力箱对吧？这个三箱就是，呃那种小的箱子，就是咱们平时那个墙上看见那种挂在墙上的箱子。而像这种 像住宅还有这个单体建筑物的话呢，一般他不会用到配电柜，因为配电柜他比较占空间呢，呃，比较占空间，而且呢可能用不到那么多的负荷，配电柜的话，一般他的断路器都比较大嘛，所以说呢是一般都是咱们的配电配电箱，那这个配电箱 比如说有咱们的普通照明配电箱，有应急照明配电箱对吧？还有电梯的，还有太阳能的，是吧？翻过照明的 这些配电箱，那这个呢就是所谓的配电箱，这是咱们的配电箱系统图，然后呢配电箱系统图呢？他就是这个，呃，嗯，怎么说呢？就是我给他总结为就是说呃三个元素，首先第一个元素呢就是说这个配电箱， 嗯，就是说你所有出线，是吧？你不是，嗯，因为他出线是根据复合定的，对吧？你，嗯，你先定了你这个配电箱要给哪些复合供电，然后呢你才决定你到底有多少个出线， 对吧？那出现你用断路器，那你每个断路器的电流是多少？你都是根据你出现的负荷所决定的这个断路器的电流，对吧？那第一个呢就是要决定你这个呃断路器的电流是多大。你就这个意思，就是所谓的负荷 计算，就是你出现你要根据副国策的嗯这个容量来，嗯嗯，计算出你这个出现道路器是多大，然后进线道路器呢要根据你这个总销的这个 呃功率，然后计算出你总这个进线断路器的多大。也就是说这个进线断路器呢是根据你后面所有的复合，而每个回路它所在的复合呢要根据单复合来计算出这每个这个断路器， 然后呢这个呢是就是里面的开关电器，不管是断路器还是隔离开关的一个选型，然后其次呢是后面这个线缆的应用 下来的水性，就是根据咱们断路器呢要选这个电的一个洁面。这个东西呢，我之前在咱们呃群里面发过那个表格啊，就是多大的电流对应的都坐到电了，你可以对应的去选就 ok， 就是这个呢是一个快捷的方式。呃，如果说大家 嗯就是感觉自己呢可能没有那么丰富，你可以去嗯看一些，这咱们就是配色上面的，还有咱们一九版的图集里面的，嗯，他有这个不同的电脑内个载流量，在不同温度下，在不同的辐射环境中，呃，在，呃 你这个叫啥？嗯嗯，多多跟电脑重复复试。这种情况下他都是有一些载流量以及他的成系数的，比如说他的正常的载流量是二百二安吧， 他在空气中可能是二百安，在土里面可能就变了，如果说一根是二百安，如果说十个人放到一块，他这个电流的载流量有可能会降低，就是肯定会降低他有一个这个降油系数， 要根据这个呢去选出这个电缆，是吧？电缆的洁面，首先第一个是洁面，其次呢是材质，那材质的话呢？ 嗯，咱们一般，嗯根据这个消防的要求呢，要选这个耐火跟非耐火的，对吧？这个呢已经把它分成两个材质了，一个是耐火，一个非耐火，然后呢其次呢就是说消防里面有一个比较特殊的，就是矿物学院电脑。 呃，他如果说就是为啥要用空空救援电缆，咱们那个规范里面强制的条款是这样写的，就是说，呃，消防电缆跟非消防电缆辐射在同一个电井内的时候 消耗，电缆呢就不能用耐火，电缆呢就得用矿物胶原电缆，那这个呢也是一种性质啊，啊，那就是咱们就分为一种三种，就是耐火，分耐火，还有这个矿物质胶原电缆三种，然后呢？呃这个耐火跟耐火里面呢？他又分这个， 呃叫啥呢？他又分这个乌鲁甸阻燃的，还有这个普通的就是 y g y 跟 y g v 的个区别，这个呢就看大家的项目 需求了，就是目前设计来看的话，呃百分之九十的项目还都是用的就是 wdz， 就是这个意思，因为你有可能就是说因为咱们规范里面现在已经不是说要求你说你必须用乌鲁迪研组员的，他是要求你这个，呃这个电缆的一个什么， 呃阻燃级别是多少？还有燃烧低落物是多少？还有这个呃就是规范里面那些条纹，但是要就天然实现他的话呢有可能只有这个 乌鲁迪亚组装的这个电量能实现，呃，所以说呢，目前来说啊就除了那种就是，呃 就是那种非常就一层那种小建筑物，老师在设计的时候会用成 ygb 的电缆，也就是普通的电缆不是五六 dn 组燃的，呃就是一般都设计到这个，呃多层是吧？或者是这个二二类以及二类以上的时候呢，呃还是跑不了用这个 wdn， 那这个呢就是配电箱里面的第三个因素，呃就是一个是那档器，第二第二个呢是洁面那个选择，洁面那个选择这个呢就是再一个就是复合计算，这个是呢是他的一个，呃。这个叫啥呢？嗯， 三个要素，那这个三个要素的话呢，他是有一个先后的分别的，你看啊，首先你得知道，呃，因为你要做配电箱的话，你肯定是要，呃要让他给某些复合配电，对吧？给某些复合配电，那你首先第一步呢，你就要拿到这些复合呢， 这些复合端的复合的功率，对吧？比如说呢你这个箱子要给这个一二三四五六个，一二三四五六六个地方配电，对吧？那你第一步要拿到这六个地方的这个呃复合， 你就可以，比如说一二三四五六的分别是五公五千瓦、六千瓦、七千瓦、八千瓦，对吧？然后呢你每个算出了他的这个断路器，然后呢走位 加起来再算不算进线断路器，那这个断路器呢就是第二个因素就算出来了，对吧？再根据断路器去选电缆的洁面，那第三个因素就出来了，那这三个放到一块，那这个箱子就出来了，然后对了少说了一个点就补上，就是说这个也属于电缆部分的，就是电缆你首先选了洁面，其次选个性质，最后呢要选他的复射方式， 对吧？就是呃你再给这个从配电箱再给你的复合端供电的时候，这个电呢所走的这个路径是需要体现在这个上面的，就是这个上面会写的。你比如说，哎，我是走桥架还是走钢管，呃钢管之后先桥架后钢管，然后这个钢管民富， 对吧？或者说如果说你有这个呃细的话呢，你可以是先调下后弓后这个塑料管或者后细钢管，然后按敷都可以的。主要就看你这个，你在实际，呃，实际设计过程中， 你脑子里面想的这个线从箱子到你的复合端，他走这个路径到底是啥？你得知道，你得知道他这个走的路径是啥，然后呢去 哎把它画出来，然后呢就把这个嗯这个复制路径呢体现到这个，嗯，就是这个，嗯配电箱的后面这个文字的内容里面去，因为嗯上面这个文字内容他就代表了这个电缆洁面，电缆性质以及电缆的复制方式。那这个呢，就是配电箱的一个三个要素 是最基本的，你把这三个要素拿到之后呢，你这个配电箱的性能从他编出来，配电箱的性能编出来，这个呢是三要素啊。然后呢？ 哎，最后一个再说一下，就是断路器里面他不是有一个，他有微段跟速壳的这个说法吗？大家有学员问过我，就是吧，我这个地方我简单说一下，就是速壳跟微段的区别啊，就是速壳的分段能 比较高，也就是说咱们微段啊，就是市面上比较常见的微段，他的分段能力是六千安，也就是说短路电流大于六千安的时候，那个苏格断路器自己就不会跳闸，也就是说短路电流太大了，把里面这个金属芯片都吸住了，他自己跳不了闸，就他里面那个动作机构动作不了了。 但是呢塑壳呢可以达到八十千，就最高的时候最高的可以达到八十千的一个，呃，分散能力，那这个呢就是说，嗯嗯，在咱们在什么情况下去用塑壳或者用微段呢啊？ 老师呢？说一个经验。嗯，是这个样子，就是说如果说你这个配电箱距离变压器比较远，因为比较远的时候呢，他这个短路电流是比较小的，因为嗯算短路电流的时候呢，就是从嗯箱子变压器，就是不管是什么式的变压器，就主要是从变压器到你配电箱中间这个线缆 所产生的主抗是会降低这个短路电流的，所以说你越远他短路电流越小，如果说足够远的话，你进线跟出线都可以用微断是没有问题的，因为他短路电流可能已经足够小了，如果说就在跟前的话呢，你的进出线 呃应该就会用到塑壳，所以这个呢，到底用塑壳或者用微段的，他不是一个一概而论的东西，他是需要你去动脑子去想的。老师跟你说的有两种情况，就是极端的情况，就比如说第一个就是 dig 跟前，那就是咱们最常见的 dig 跟前，他就用配点柜吗？配点柜里面是不是百分之九十九这种塑壳呀？ 对吧？那如果说呢，这个变压器离你那个照明箱他离了可能有二百多米，对吧？那你这个照明箱里面的近线跟出线有可能都用的是微段，因为他的短路电流就没有你想象的那么大，他就是这么个情况。然后呢具体 你那个项目是吧？比如说你领了五十米，你领了六十米，那你到底应该用啥呢？像这种情况下的话呢，就是呃，之前呢，在之前的课上有讲过啊，大家可以去呃拿这个一九的数据里面，我记得有一个表专门说这个，就是， 呃这个导入电流在经过多少米复制之后就是多粗的线缆，对吧？导入电流在变压器处是多大，然后经过复制多少米之后他变成多大了，他有这个表来供咱们选用，大家可以去从这个上面去学习。呃，如果说你想算的话呢，在咱们配色手册上有相关的公式了，我的建议是大家不要去算了。 不要去算，呃。不搞学术不要去算那个东西，你只要知道这个东西就行，对吧？因为然后呢？呃导入电流，他，呃。后面我还在整理这个不是还在整理，是在搜寻这个资料，就是导入电流这个计算 就是肯定他有死表格了，就是看人家是那个大师手里有，等他们有机会拿到之后呢，我可能就甩给，可能就甩给大家，大家可以去用。就是比如说，呃他有一个表格上面输了，你只能输电距离，比如说一百一十米，对吧？然后你用的铜芯是都错的，嗯，铜芯电脑是都错的，你一输对吧？他这个， 嗯在这个一百一十米的短路电流就直接算出来了，像这个他也是会有的，当然以后我找电量会发给大家。 那这个呢？就是一个嗯短路电流这个说法吧，因为之前有学员问过，嗯。十数颗恶定电流最大可以做多少啊？ 呃。速壳的外流电流应该是八百，八百就是，呃，六百三的时候还是百分之九十的都是速壳。呃。但是当到了八百之后呢， 这个他也有可能做成塑壳，也有可能会做成万能式断路器。大家有见过万能式断路器吗？就是在呃变压器低压侧的进线柜里面一般都会放一个八百一千一千幺二五零或者一千六的一个断路器， 就第二个断路器。呃这种断路器呢一般就不会是用竖壳了，他用的是万能式断路器，就是一个非常一个大的一个方块，呃大概尺寸，我见过的是四百宽，四百宽，四百厚，四百高，就大概那么一个正缝体 就长那个样子，然后呢八百的这个电流数呢？它是既有速壳又有这个，呃。这个，呃就是万能数断路器，然后六百三以及往下的话呢，大部分都是速壳， 然后呃八十，不是六十三往下，呃就是 super v 档都有，这个就看你需求了。它是这么个情况啊。 八百的速壳的话，你说会不会很危险？我就是说他但凡是这个产品公司，他能卖出来的东西他都是经过国家这个三 c 认证的，应该是没有问题的，我个人理解他的产品是不会有问题的。 呃。但是呢就是他为什么会有这种？就是说你得有咱们自己的选择，不是？就比如说，呃。你这个项目，对吧？你你控制这个成本，比如说你八百多少斤？很多，你控制成本一直比较高的话呢，可能你就会用塑壳，因为塑壳跟这个控价当中的价格他不在一个档位上， 塑壳有可能他会小，然后呢他的功能就比较少，但是如果说你换成是万能式道路器的话呢，他的功能比较多，然后呢整体也比较大，价格也比较贵。 呃。叫这个，呃。有叫万能式断路器的，也有 有叫框架是断路器的，框架是断路器的， 嗯，对，万能式断路器，呃。你无所谓，叫，嗯就是无所谓。他叫啥你知道一个名字就行，你主要是要去呃，你现在可以用你的电脑去百度一下。呃。这个万能式或者框架式断路器他长什么样子你要知道一下， 很大个的那种素壳，呃。那个万总是多，他基本上他已经改了名字了，他其实不叫素壳了他其实不叫素壳了。 然后呢这个呢是一个系统图啊，我刚给大家简单的讲解了一下，然后呢咱们来看平面图，呃，咱们第一节课的话，我是准备给大家就是说画一画，教教咱们怎么画，图上呢？是有内容的，我是准备删了，然后呢 再教大家怎么画，首先我把第一个单元头图上的内容删了，哎，这一下就删了，一下删了，怕大家没有什么参考，我把它炸开，这是个块， 哎 哎，就是这个东西，就这个学员穿这个东西，你看八百往上道路器， dr 道路器就长这样 dr 道路器就长这样， 呃，当然这个是某一个厂家的样子啊，他可能会，呃，还有一些厂家可能长得不一样，可能长得不一样，但是呢他就是这么个，呃，就是这么个一个一个东西，分分钟的一个一个东西上面会有合闸、分闸按钮，呃，然后呢会有 一些这个，你看，呃这个地方呢，它会标一些这个地方它会标一些东西，就是 i 呀，什么 i e r 三呀，什么东西？还有这个地方，呃，会有一个这个液晶显示屏之类的一个内容， 嗯，然后呢今天呢就是说我先从照明图上给大家来简单讲，先从照明图上给大家来简单去画啊，首先啊，就是这个是一个这个，嗯，这个图啊，这个图做成块之后呢？这为什么一弄就弄成这了？他一直闪了吗？是不是 他炸开看他还闪不闪， 哎，别崩呀，大家画图的时候会不会碰见那个？真没错。 嗯，首先第一步就是大家把建筑底层的要处理好，对吧？把建筑底层的处理好，哎，还有 日程知名错误，哈哈。嗯，首先就是咱们把建造底图处理好，然后呢我先教大家怎么去画这个照明图，那照明图呢？他首先呢？嗯，在这个图上呢，你出现了两种图，就是首先你要判断， 呃，这个项目做不做应急照明，目前来说的话，呃，那个防火，那个防火防火规范，那个通热规范出了证我还没看啊。 就是咱们如果说按这个风火规范的旧规的话呢，只有二十七米以下的住宅建筑可以不做应急照明，剩下的建筑一了盖一 盖都做应急照明，就是不管你做不做消防报警系统，你应急照明都是需要做的，也就是说呢咱们目前来说，呃，大概率你拿到一个建筑物的话呢，百分之九十九都会做应急照明，对吧？二十七米以下的住宅有老师也碰见过，但是不多，但是不多，碰见的很少， 所以说呢，首先，嗯，咱们要画这么图的时候呢，你要考虑他是两套系统，第一套呢是普通照明，也就是咱们平时，呃，你走进你家里，你家里单位里，你不是不是你家里啊，就是你回你家的时候进到楼洞里面是吧？工区楼梯间，电梯前室，电梯厅，嗯，还有这个，呃，入户大堂， 对吧？这些地方这个照明呢，他都属于是普通照明，都属于是普通照明啊，然后呢再一个呢就是应急照明，那咱们呢先搞普通照明，先搞普通照明啊，嗯，然后呢这个东西呢我给先给大家放到旁边，因为 给大家来说，嗯，这个是用来干啥的？ 呃，这个可能是因为老师这个 cd 的更装呢，会出现一些这个啊字体的问题，大家不要再纠结这个问题啊。 嗯，然后我给大家说这个呢是咱们这个楼里面那个电井，是电井通到地下的，然后电源呢从地下上来，然后比如说这个呢是一个小区的一个住宅门厅，对吧？然后呢他的入户呢是朝北的，看这个学员说啥， 这啥空调机房，这这是干啥呢？你说说问题。嗯，然后呢他首先呢 就是一个一个出口，就是这个，呃北侧的一个整个大唐这个出入口，然后呢再找有没有第二个出入口，因为一般这种的话呢会有多个出入口，这个可能是根据建筑的一些规范定的啊， 首先咱们定了它就是一个出口，对吧？然后呢咱们要给这个楼呢要做普通照明，那普通照明呢？首先第一步咱们要布灯，对吧？咱们要布灯。问个题外的问题，设备房都用 led 相容， 呃，这个啊，呃做金，你首先啊就是说，呃 l e b 呢，它是局部等电位， 嗯，一般呢会用在咱们卫生间里面，目的呢是要保证咱们人身的一个安全，对吧？那嗯设备房里面呢？他呢？呃也是一样的，他呢也是一样的， 呃，他呢也是一样的，就是说，呃，要做一个这个局部的等电位，然后呢呃把里面所有的这个设备呢都做一个等的电位，然后呢如果说人在里面走的话不至于触电，他的目的是呢是这个，但是目前来说的话呢， 呃呃，目前来说的话呢，咱们但凡是做了这个 led 的，除了卫生间就是除了这个高层楼上这种卫生间，家里这个 led 呢，他不接地，就是 led 是单独的，他只是把这个卫生间里面所有的这个钢筋网连到一块做一个等电位，把这个卫生间里面所有的器具 全部做个等电位。呃，做一个这个安全的一个措施，他不跟接地相连。然后呢？呃，不管剩下的这个 led， 就不管是你这个空调机房呢，还是有时候我们会做到这个，我们会在这个生活泵房，在生活泵房会做一个，嗯， led 他就 led 啊， 嗯，我们都会呢把它跟这个接地网连到一块去，嗯，都会跟那个把它跟接地网连到一块。 所以说呢你可以不用理解，说你，你可以这样理解啊，不要理解，他是说呢要给设备房要方圆而已，他的目的呢，其实呢就是把这个设备房里面所有的金属壳呢要做一个等单位链接，他的目的是这个， 然后呢为了实现这个目的呢他做了一个这个等电位端子牌，然后呢有的设计单位呢会把这个画成 led， 有的设计单位呢会把这个东西画成一个，人家就写一个是一个等电位端子版，是吧？你不要在意他叫啥，你知道他的目的是啥就 ok 了。 呃，要的就是一般呢会会把它跟这个接地网连到一块去，嗯嗯，也会把它跟接地网连到一块去， 然后呢咱们继续，我来呢首先咱们布置灯，对吧？然后呢上一节我不是教大家布置灯了吗？就是我这个地方就直接用最嗯，这个，嗯，最简单这个灯吧。嗯，然后呢目前来说呢就是咱们我先把灯布置了，然后呢再教大家去考虑下个问题， 嗯，这个地方任意布置，对吧？他会弹出这个灯，然后呢咱我来呢随便挑一个给他作为灯，比如说他，那咱们一般呢就像，嗯，像住宅，就是像普通就大棚，你这些照明的话呢？ 呃，老师没有去算过这个照度啊？就是说，呃，不要特别纠结这个照度，这个照度没人去找你，是吧？你只要把正就是正常的设备房子照度计算过就行，比如说便便电池的，比如说泵房的，比如说销购室是在机房的，呃，办设备房子，这个照度你给他算过就行。 大同这些地方呢，大家就是你放灯的时候，你看样子放一个放两个都 ok， 对吧？这个呢没人去太在意这个事情，所以呢这个就看大家，嗯，然后呢我把它先正焦，然后比如说我这个大灯，我放两个灯，对吧？然后呢 这个，呃，这个电梯厅吗？是吧？我给他放一个灯，然后呢到了这个地方入户处，这个地方肯定是看不见吗？就是这个放灯的位置呢，他不是规范要求你， 就是你要按据根据这个自己的常识去放灯，对吧？然后呢这个呢？然后再一个楼梯间里面肯定要放灯，对吧？那咱们呢你看，首先这个楼梯间你要读懂，这边楼梯间呢，他是开门是往上走的， 对吧？这边楼梯间呢是看门往下走的，也就是说呢这个楼梯间呢，他们去了地下室，那你这两个呢就是两个不同的平台，那你这边跟这边都有风格呢，对吧？那你想一下， 那这个平台呢？你放在，你如果说这个灯放在这的话，这个灯你想一下在哪装着呢？大家会不会判断这个就是我给大家说一下啊？就是你看的这个平面图呢，其实就是建筑在这个，嗯嗯，就是在比如说一层平面图吧，他就是在一层的板往上大概八九百的地方， 呃，给你横着抛一下，然后往下看你的那一张平面图，那，那这个地方你看到这块板呢？他其实就是从地下室往上上的时候休息平台顶上的那块板。如果说你这个灯放在这的话，因为这个灯咱们用的是吸顶灯吗？ 咱们用的是吸顶灯，所以说，嗯，这个灯如果说装在这，你这个灯放在这的话，首先它是吸顶灯，你如果说这个灯放在这的话，它吸顶，那这个顶的话， 其实就是，呃，就是那个叫啥？是地下那一层往上走的那个地方的区域平台，也就说这个灯笼他是地下使了，他不是在一层往二层走的那个脑袋上面那个区域平台。 嗯，这个大家理解了吧？要记住啊，这个要记住。如果说，嗯，你没有理解呢？下去要去想一想，想一想这个东西，嗯，到底是那个平台在哪？你可以站在 你回家的那个大堂去，站在那个楼梯上去想一下，从离地面八九百的地方给他切一下，然后你看一下那个平台，他到底是那平台上做一个吸顶灯，到底是他是照的是去地下的那个楼梯，还是照的是去二层那个楼梯， 然后这个地方布一个灯，对吧？然后呢户内呢？咱们先不用管，嗯，然后呢再一个呢就剩下啥了？剩下就是水暖井里面还有电井里面是要做灯的， 对不对？那大家要把在在这里面要布灯，然后呢这个水暖景的电影大家就要考虑了， 水井里面呢是管子，就是竖向的管子跟水平的管子也是一堆，对吧？咱们电器的电井里面的竖向的桥架跟横向的桥架也是一堆，所以说在水暖井跟电井里面不登的时候呢，咱们不能用西井的灯， 对吧？这个呢就是呃看，呃大家呢要有这个理解，所以说呢这个里面呢大家也有，如果有机会可以去现场看一下，咱们水马井跟电竞里面的灯一般都是 b 灯，也就是说呢呃装在了咱们这个开门处，这个门的上方一百到二百的一个空间 是这个样子，所以说呢这个地方我给大家布个 b 灯，另一步骤我给他找到我们平时用的就是这个灯，然后呢这个好像 会转，是吧？对，然后呢你看放在这，那放在这呢，首先你土地表里面你就要写清楚，这种灯呢他是吸顶灯，这种灯呢他是壁灯，然后呢壁灯的按照位置呢就是顶这个门上面就零点一，零点二或者零点五都可以的。 然后呢这个呢就是咱们把哎，你看目前来说这个空间里面的普通照明呢，这个灯具呢我都布上了，然后呢 下一步咱们要考虑这个灯的开关问题，那你这个灯你是用手的翘板开关去开呢？还是说呃去用这个呃自动感应的开关去开呢？

找到安装文件，右键解压到当前的文件夹，或者选择第二个，那么接下来再打开安装的文件夹， 先安装主程序解压主程序也是右键解压到当前文件夹，解压前一定要关闭你的杀毒软件，包括电脑自带的杀毒软件。打开主程序，双击正式进入安装的过程， 点击我接受下一步。选择好安装的文件夹。建议如果安装多个签证软件的时候，文件夹也要分开放，因为最后会替换相应的文件。点击下一步， 点击下一步，再点下一步，正式进入安装的过程。天证 v 六点零 支持的电脑系统呢？是温七温八温室都能安装，那么六十四位系统支持 cad， 二零一零到二零二零三十二位系统支持 cad 二零一零到二零一九，其中二零一七除外， 点击我接受下一步，然后用户名和单位可以忽略，那么在这里我就写上祥仔分享，选择立即安装，点击完成，再打开软件的安装包，找到补丁，将它全部都复制下来。 在桌面上找到天真电器，然后右键打开文件所在的位置，按 ctrl 加微，或者是在空白处右键粘贴，把文件进行替换。那么最后来到第三步， 就是将注册表信息更改一下，双击，然后点击试，再点击确定，现在的话天震就可以正常使用了。选择不再询问，点击确定， 后续在天真安装的过程中出现什么问题，可以随时告诉我，我们来寻找解决的办法。

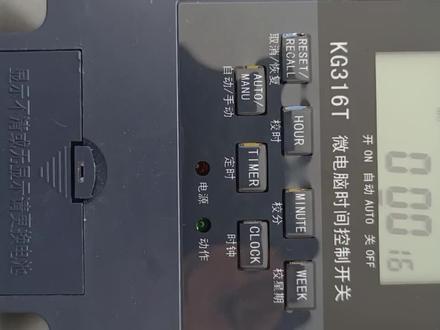

朋友们大家好，下面我讲一讲时间控制开关的设置。首先咱们认识一下这个屏幕， 这个键是取消恢复设置键，这是小时键，这是小分键，这是小星期的键，这是时间时钟的设置键，这是定时键，这是手动或自动开关键。 首先咱们解锁按取消恢复键四次，一二三四，现在锁已经打开，下面咱们设置时间，按一次时钟键，按消失， 现在是九点， 好，九点小星期， 今天是星期三，好，时间，星期设置完成，按一次十，中间， 现在就设置好了。现在咱们开始定时，第一组 开小时，假如五点开 或五点十零五开，再按一次定时键，第一组关小时，假如六点零五 关，现在就设置好了， 咱们看一次 第一组五点零四开，六点零五关， 按一次十，中间手动 或自动看一下三角，这个三角指到哪里就表示在什么位置， 现在是自动开关，临时打开 关，自动开， 按一次十，中间就回到正常显示。

大家好，这里是树上鸟教育天正电器教学课堂，本课程使用的软件版本如下， cad 是 atocd 二零二零，然后这个天正电器这个软件呢，它的版本是 t 二零 v 六啊。 好，在我们正式进入这个天正电器这个课程学习之前，我们先看看这个软件 他是谁开发，对不对？他是北京天正软件股份有限公司开发的，这个公司呢是一九九四年他就成立了，除了 这个天正电器之外，他还有其他的很多软件的，比如说啊，天正建筑，天正结构，天正几排水等等啊，他你看近有近二十多款产品，对不对？ 那其实他这个公司开发这样一个天证软件呢，因为是很已经发展了很多个，就是不断的更新的很多代了，对不对？是非常专业的 啊。那么关于这样一个天正软件公司，我就给大家出列的讲这么多，如果大家有兴趣了解更多的信息的话，可以去百度一下北京天正软件股份有限公司，可以找到他们公司的官网了解更多的信息啊。好， 我们现在去讲一讲这个软件他是如何安装的，因为我们要学习这样一个软件，肯定电脑上面得安装这一个软件，对不对？就像你去考驾照，你肯定要有一辆汽车 可以去念，对吧？好，那么这个软件如何安装呢？啊？很明显你看我桌面这里已经有这样一个图标，也就是说我的电脑他是已经安装好了啊，因为有些同学他是，呃，电脑水平不是那么高，安装这个软软件呢？可能，嗯，也不是那么 呃，顺利吧。那我就给大家讲讲他是如何安装的，首先我们要 在网上下载好这样一个安装包，他是这个样子，那那么呃在下载 啊，讲到这个下载给大家提一提啊，大家都在网上下载过东西，对不对？比如说我们要到网上下载这一个天正 t 二电器 t 二零 v 六，对不对？那么其实我们经常 下载时候呢，都是一些根本就不是我们想要的一些东西，对不对？或者说我们即使下载到想要的文件，那么他还会附带着很多一些乱七八糟的东西，对吧？啊，这个当然非常让人讨厌啊，其实也是可以避免的，只是大家的如果你的 呃计算机水平不是那么高的话，话说你看信息看漏眼了，就很容易下载那些流氓软件到自己的电脑上面啊，非常让人烦恼，对不对？那么这里呢啊也 啊可以告，可以到，大家可以到这样一个公众号这里去下载，这里有我们想要的东西啊，比如说你的 cad 啊啊这些东西啊，可以到这里去下载啊，这样子我们可以避免那些 流氓软件啊，那么他是如何安装啊？下载好之后我们如何安装？当然你下载之后呢，可能是一个压缩包，你首先要解压，对不对？解压完之后呢就是这样子，那么如何安装呢？我们双击，他双击运行这个安装程序。好，大家稍等， 好，他这里就是说啊，这些东西我们点击我接受，然后呢下一步，下一步之后他这里有个啊目的地文件夹，对不对？就这个文件夹，这里是什么意思呢？就是我们的安装 路径，你要安装到哪里？他们是 c 盘，还给我们创建这样一个路径啊，天正一二啊，这个是这样一个文件，对不对？那么我们经常呃，大家都是一样的呃，不希望把这个软件安 装到吸盘，对不对？那么有些同志呢，他就比如说他到他自己到这个啊，什么低盘呢？一盘那里去创建这样一个啊？天真软件，这样子一个 一个文件夹出来啊，其实啊，也不建议大家这样子做，大家也不需要，比如说我需要安装到这个 d 盘，对不对？我点击浏览，把这个 c 直接直接改成 d 就可以了，直接改成 d， 然后点击确定，你看这样这样子 就可以了，后面这些文件夹之前录进，你让他去创建啊，因为他自己创建了我们的电脑的文件就不会那么乱，对吧？ 啊，这个是啊，值得大家去注意的，要了，你点击下一步，这些东西，你不要去管他，你点下一步就可以了啊，这里因为我已经安装了啊， 直接把它取消啊，安装完之后我们就启动它，就会桌面上就会有这样一个图标啊，那我怎么启动呢啊？我这里很简单啊，跟我们 cd 它的启动方法是一样的。好，我这里先把这个关闭吧。 好，我们要启动这样一个天证电器软件，对不对？我们直接双击他啊，跟我们打开 qq 啊，其他的程序是一样的啊， 你看他就叫我们啊，选择这个平台对不对？他有一个十秒钟的选择，对吧？我的电脑上面只有这样一个二零二零这样一个，呃， cd 对不对？ 那么他就只有一个选择，如果你的电脑还有其他的这样一个版本的 cd， 那么他是可以 选择其他的，比如说你有一个二零一九，二零一八，对不对？他是可以的，我们这样一个啊，天正电器 t 二零 v 六了，他可以打开 cd， 二零一零到二零二零这样一个软件版本的啊，好，打开之后了啊， 他还有这样这样一些，日积月累，这些都是一些啊， 一些提醒啊，或者说一些教学。你看这样子，这样子，如果你不需要的话，他就你把这钩去掉，那么他以后都不会打开这样一个东西了啊， 你需要的话，你就把它勾勾上，不需要，我以后不需要了，我把它去掉，然后它关闭，当然这里上一条下一条，你可以继续去看啊，我把它关闭，那么它就继续打开了啊， 好，打开之后我们看到跟我们我们的普通 cd 是没有这些的，对不对？也没有下面这一这一个工具条的这个工具栏，对吧？ cd 本身只有这些，那么这个就是我们的田震软件，这个田震电器他的一个一个板块啊， 好，现在他是这样子，对不好看，对吧？这里你看这一条啊，这个字都显示不全，我们可以把鼠标停在这里，出现刚才这样一个状态，两个 这个状态时候，我们按住鼠标左键啊，往外面拖一点啊，这里就显示全了啊，如果你是这啊这一个状态呢？这个 状态啊，刚才这样一个状态，你是拉动这一个这样一个画面，把它大小缩小而已啊，要啊，双数啊，双箭头的时候，你这样子移，他才是这样一个天正的这样一个啊，你可以这样子移移啊，好，这是这个安装啊， 那么我们看看，首先他是一个设置，对不对？下面这一个呢是我们一些常用的秘密，他天正给我们这个天正电器软件给我们列出来了，比如说这个啊， 这个命令对不对啊？举行布置这些灯，对吧？比如说这个保存呢，我们经常要用啊，对不对？他就列在这里，当然这个工具条我们可以自己去制定一的啊。好，我们先看到左边这里，这里呢有设置建筑这些等等一系列 很多这样一个命令，对不对？我们可以展开他点击这里啊，比如说这个建筑，我们点击他展开里面还有一，还有很多的命令，对不对？那么我们后面的课程会逐一给大家讲解这些东西啊。 好，这里我们先看看这个设置啊，点击它，现在我们看到这里这有个工业菜单，我们点击它是可以切换到这样一个工业菜单的，当然我们默认是这样一个民用的啊，我们点击点击它就可以回到刚才这个民用。 然后下面这些我们点击展开之后，你看这有个工程管理初始设置工具条，这个就是我们的工具条，就是这里啊， 那么初始设置了，好，我们点击他，他就可以啊，来到这里啊，前面这些了啊，前面这些是我们 cd 里面的设置，对不对？大家都熟悉啊啊？学过 cd 快手，用过 cd 的都知道前面这些是 cd 的设置，那么最后面这有个电器设定，我们点击他，点击他，这里有一个啊，设备快尺寸啊这些 这些有这些设置，比如说这个平面导线设置啊，还有这个母线的颜色啊，这些啊，线宽等等，下面这些字字高啊，这些设置对不对？大家现在我们完全不懂这一个软件啊，这些东西不知道是什么啊，对不对？ 这个时候啊，不用着急啊，包括这些，你看啊，工具条，这个好，给大家讲一讲这个啊， 开启天正快线，工具条就是这个，你把这个勾去掉的话啊，确定你看下面这一次没有了，对不对？这个工具条啊，我们点击初始设置，把刚才这个勾勾上，那么他就有了啊， 其他的这些设置呢，大家先不用着急去了解啊，现在给大家讲的话，大家也记不住，我们课程往后面讲的时候 会告诉大家这些设置是怎么回事啊？现在大家就让他保持么就可以了，也就说大家知道这里是可以设置我们这个，呃，这个除此设置的啊，可以改变这些参数的就可以了啊，今天 这节课就了解这些，就就是说你知道他怎么设置，在哪里设置就可以了啊，那么这些东西我们都让他保持默认啊，好，点击确定，你看我点击确定之后了， 这个工具条又回来了，我把这个勾勾上对不对？然后下面这个是初始，下面这个工具条呢？我们点击他，你看到左边这样加减，对不对？就是说这个工具条 条啊，就是这一个，就是这个啊，我们可以去改变了，比如说这里对不对？现在他有有这些对不对？现在这一个了，这一个就是我们下面这些命令啊，可以看到你看任意布置，矩形布置，对不对啊？你鼠标停在上面 任意布置，矩形布置，他在这里，比如说我们如果需要，呃这些，我比如说我这个，呃扇形布置啊？这有没有啊？我看看，我随便弄一个进去吧，这些都有， 比如说这个，呃改属性质吧，比如说这里他是没有，对不对？我点击这里可以去增加，增加过去，增加过 去，对不对？改数性质，你看这就有，如果没有了，我把这里想删除，点击他，你看这个改数性质，他就没有了。你这些你需要的，比如说你觉得这个照设备用频率很高，你可以加到这里来，那么他就会从这里出现，对吧？啊？ 那么还有一个，比如说刚像刚才这样一个，呃改属性质，我点击这里啊，去添加，对不对啊？他在这里，对吧？我们点击这个箭头可以去给他排序，就说我们，你看这个最开始这里这一个了，任意布置他在这里，对吧？你看这样子，这样子，这样子下去 啊，你这个位置可以去改的，对，改数性质啊？啊？比如说这样子，点击确定我们这个工具栏，你看倒数第二个，就是这一个改数性质 啊，我鼠标停在上面，你看可以看到啊，改属性质，对不对啊？这是我们这个工具条啊？ 啊？比如说这个啊，我让他呃删除，不想要，对不对？就是用的频率不高啊？删除他按确定就可以了啊，你看对吧？你看这里就没有了，是不是？啊？这个，这是这个工具条，那么工具条下面还有这个快捷秘密，对不对？ 好，比如说这样一个，你呃改属性质，对不对？你看这里 g、 s、 x、 e、 c， 对不对？ 对吧？那么这个命令我们可以去改，对不对？当然像比如说改属性质这个，这个他现在是四个的，我你可以把它改改一改，对不对啊？根据需求去改啊？啊？其实大家 也不用去改正一个快捷键啊，因为他是很好记的，比如说这个照设备，他快捷键就是每个字母的 字母首字母的。就是就是，比如说照设备这三个字讨快一点，就是照照十二色，不爱背，对不对？就是照一下， 背一啊，这是每个字的首字母拼音，首字母就是他的配件，比如说这个啊，设备插图对不对？你看 s、 b、 c、 c 设备插除，对吧？啊？很好记的啊，这是他的这样一个快捷键啊。好， 这节课我们先讲到这里吧，后面的我们的课程再给大家一一讲解，往下面去讲解啊，好，谢谢大家。

天真电器，对于我们平时绘制这个弱电系统图案里面的这个导性功能确实太强大了，既强大又方便， 下面我们来看一下，点开这个导线，再点击这个任意导线，他弹出这个小窗口，我们这边可以选择这个暗黄，因为我们要添加一个网线， 这里我们选择这个自由链接，点击这个导线设置，我们来设置一下需要的这个线， 这一栏暗黄，它的颜色是浅蓝色，虚线表示 cd 里面的直径是零点三五。标注，最主要就是这个标注，这里我们点击右边这个可以进行一个设置，但在我们这里是网线导线的型号，我们可以有很多种， 包括这个电缆啊，光缆啊，双脚线这里都有， 如果你没有的话，我们就在这里添加，把名字打上去，比如说阿威 啊，微微 p 啊，这是一个电缆，我们点增加他就进去了 啊，微微啊，在这里啊，微微 p， 但是这个我们平时用的多的就是网线，点确定超五类， 甚至这个叉五类，屏蔽的六乐，非屏蔽的七类，这个都有，我们平常用的多的就是这个叉五类。后面这个 pcr 五，他指的就是你穿管 穿二五直径的管，当我们很多也可以穿潮穿肚型管，那我们就在这里面选，如果这里面没有的，同样也是在这里进行添加， 把这个方式打进去以后点添加啊，我们平时用的多的就是穿这个 pvc 管，肤色，他这是霾的这个方式，这里有很肿的肿，这个是按埋，按埋吸点。地板 岩墙，我们常用的就是这个岩墙，还有这个桥架，我们都可以在这里选择，也可以在这里输入 确定，确定好了以后我们就返回，然后我们来点击画一根线， 嗯，这样 的一根线就代表我们刚才所表示的超五类网线，但是他这个没有标注，那么你只看到了一根线，你不知道他代表什么行业，我们需要再标注一下，在这里有一个标注统计里面有一个导线标注，我们来选择这一根导线，点击 确认，选择以后，然后往上往下进行一个标注 确认，那么这一根网线我们就已经画好了，这一个标注我们也是可以改的，你选择他一个双击， 我们可以改他啊，比方说这里我们可以选一个优质 网线，对吧？啊？如果说这个广进太小了，我们可以改啊，超五的屏蔽，这个也可以改啊，比方说我们要选这个六类型的，然后确定，哎，这就已经变了， 除了这个导线以外，我们还有需要绘制这个关呢， 那我们也可以先在这个任意布置里面把这个刮染的型号给他，选择， 弱电里面有个光缆零点五的这个位置，直线 灌篮的型号后面这点啊，比方说灌篮的型号是这个导线的规格，我们可以用这个十二型 破线方式，我们用这个桥架穿管的话，我们就不需要了，桥架里面就不需要穿管了，辐射部位这个我们也不需要，就直接这样子就可以了。编号 点击确定，然后我们再选择这个绘制光缆，点击起死和装置位置确定。 阿坑哥，确定需要你输入这个光缆的这个标识的间距，我们才 默认的吧，通哥，他就会在这个线上面绘制一个关了这个图标代表这个是关了，然后我们需要就把它标注。啊，刚才我们这个网线标注了，现在我们也要把这个标注一下， 标注统计里面的这个导线标注，我们选择这个导线往上拉就出来了， 这是一根光缆十二星的沿桥架铺设。
