金橙子视觉打标教程

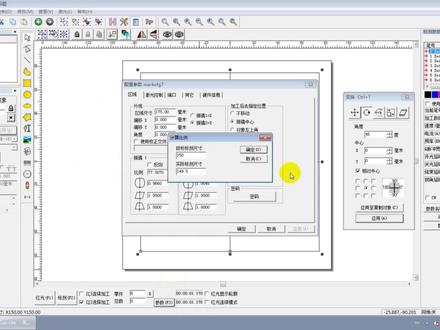

今天给大家演示如何校正激光打标机的场景，对于一般使用者来说，这是个接触比较少，又非常有必要学习的技能，大家可以把视频下载收藏。第一步就是先确定正焦点，这个简单，以前视频有制作，不懂可以去翻看。 最强光位置就是正焦点。 画个正方形方框，尺寸一百五十毫米乘以一百五十毫米，因为是 f 二五四的镜头，有效幅面也就是一百五十毫米左右。每个场景都不相同，每换一个就要重新校正。 再画一个十字线，尺寸也是一百五十毫米， 现在确定方向，随便打几个字， okay， 方向正确。继续。现在把方框和十字线打出来。 现在用尺分别测量 x、 y 方向的线条是否和我们设置的一百五十毫米相同。 如果条件容许，建议采用更高精度的测量仪器，校正精度会更高。 点击参数或者按 f 三，这里修改 y 方向的尺寸，目标尺寸一百五十，实际测量尺寸一百四十九点五。 这里选择是镇静。二、 y、 x 是这样区分，选择镇静。一则相反，这里修改 x 方向的尺寸，目标尺寸一百五十，实际尺寸一百五十点五。 重新打一遍方框和十字线，确定尺寸。尺寸依然有偏差就继续校正。精度要求非常高，就采用二次元等高精度测量仪来确定尺寸，这个看个人需求。视频有点长，只能分开剪辑，下一个视频继续。

接上一个视频，继续校正场景，这里我就用软件说明书上的截图进行解释，效果应该差不多，这是理想的校正结果。四条线长度尺寸正确，笔直，没有弧度，四个角均为九十度直角，这种情况下就是 x 轴方向的整形偏差，需要修改。这里的参数默认是一， 一般都是零点几的偏差，适当修改大小就行。需要注意的是，前提是选择的是镇静。一、 x、 y 方向要分清楚， 如果是上下凹凸就修改歪方向。这种情况属于平行四边形，可以测量两个对角的长度来判断理想情况，正方形的对角长度应该是相同长度， 遇到这种情况就是修改这两个参数。 x、 y 方向区分好就行。参数范围零点八七五到一点一二五左右， 这种属于梯形，测量上下或者左右两条线的长度就能确定，修改这两个位置的参数就可以，参数范围大概也是在零点八七五到一点一二五之间。 肠镜变形无非都是这几种情况，需要和比例参数一起多次测量后才会达到理想状态，需要一定的耐心。这种校正基本可以满足大部分需求，如果精度要求特别特别高，还可以继续精细。九点校正后期会更新，有需要了解可以关注。

你知道打彩怎么设置吗？打开打标软件，导入矢量图形，选中对象进行填充， 调整填充方式及参数，右边参数栏调整频率、麦宽等。出红光预览后开始标记，你看懂了吗？

今天和大家分享激光打标机镇静的延时设置，我们先看问题点在哪里，用一个简单的测试方法给大家演示，画一个小圆，直径设置为零点三毫米， 再画一个正方形，尺寸设置为零点五毫米大小， 然后把两个图都居中摆放， 再组合到一起变成一个文件，这样我们就得到了这个图形，然后选择文件阵列，这里是指 x 和 y 方向各增加 加多少数量，这里是指每个文件之间的间距多少毫米， 尺寸有点小，我们把阵列数量改多一些。 ok， 这效果可以了，如果把整个加工面铺满，还可以检测出整个加工区域的功率大小分布情况，这个问题我们以后再说。现在就可以开激光，准备打出这个图， 准备好一张调光纸，也可以用彩印纸替代，再用铝片找到焦点。现在就可以在调光纸上打出我们设置的图形文件。打这个图形文件的时候，激光 功率要改小，调小到刚好可以打出线条就可以了，太重会影响识别度，这个图形文件可以确认你的震惊，各项延时数据是否设置准确。准备好一个放大镜或者其他放大设备，观察打标效果是不是和图形文件一致， 图形的完整度，线条的闭合情况，线条首尾的轻重一致性，转角的轻重程度等等。 大部分情况下大家的机器很少有进行这样深度的检查，导致在使用的时候总会出现莫名其妙的问题，怎么调试效果都解决不了。这个视频先和大家找问题，电脑配置不高，编辑长视频卡顿太厉害，怎么解决？我们下一个视频，再见。

我们来介绍一下达标软件怎么使用，这个是我们用用在各种达标机，比如光线达标机啊，呃，二氧化碳、紫外都是用这种的这种软件，这个是用金层子呃的那个标准软件啊，我们打开的时候界面是这个样子，然后 然后打文字的时候是点这个 fi， 用这个 fi， 然后在这里有个 fi 点一下，然后这里 这里在这空白一包，随便点一下，这里就出现一个文字出来了啊，这个文字呢太小的话可以拉大，这里可以啊，这是可以拉大的，可以拉大的， 然后比如说你现在想多大，也可以具体到一个尺寸，就是想，呃，想一百，你想一百大，想 点应用，他就一百大小这个长度他就一百，这个这个 s 的尺寸是这个这个横向的尺寸啊。然后呢我们打完文字之后，我们这个文字先先输出一个 啊，先输入之后我们要修改文字在这里，但是左下角这里可以修改啊，我们这个我们来来输入几个文字机关达标。 喜欢老表， 我们说这个，这文字输入完之后，我们要去调整一下，要他的大小和字体，而调整字体在这里， 这个字体第一个是选啊，第一个就是双线，我们选第一个，然后如果是你要单线，可以选下面是单线这题或者是其他的，嗯，是输入字体，这里这里 这里可以选择，你想要，就比如说我们常用的这个 a r i a 的这个这个是或者是选择黑体，我们经常使用的黑体啊。送礼到这里， 记得这下面带 x 的是横向的，下面没有带 x 的是是数，数的就是正常的，正常我看到你看这两种是有区别的，可以看一下他明显的区别，这是排成横的，这种是排成 正的，所以我们一般都选择这个正的，我们可以选一个黑体或者送体，选个送体吧。点一下 啊，这是幼园啊，那是双体，剪完之后自己要点应用，点应用之后像这个字体他感觉明显太大了啊，明显太大的时候我们可以去调整， 你看这里有个尺寸，有具体现在是三百多，记得调尺寸的时候这里有个锁头要把它锁上，锁上的时候你修改的时候他就是等比例，比如说我现在修改一百 一百，然后他下面是自动跟着变化，你这个锁如果没有锁上的话，这上面修改他是他是不会跟着修改的，一百五十他是不会跟着修改，所以我们一般都锁上，然后等一下，然后这个修改就一百了。 拿点应用这里记得要点应用他才会生下。然后现在是在这片的这个位置，我们要在这个放放框内 去操作，不要在外外面，然后我们可以点一下上面这个，这个是剧中的放置到原点，然后点一下他就在中间，在中间那我们这打完之后，打完之后 我们可以去做一下填充，因为我们先打这个空心的，就是这只打了个轮廓，然后我们会点一下填充啊，这个 s 是填充啊，填充点一下， 首先点击中，然后这填充的时候这个水龙头可以不勾上你这个，这个勾上的话他他会先打一下外圈， 然后这下面呢是这个死人，死人就是把代表这个填充是生效的，所以这个第一个这个是一定要勾上的，然后对象整体计算也勾上，因为打眼这样打起来会好看一点。然后照片呢？照片就是打完之后他再再走边框，再走一遍。 交叉呢？就是呃，横的竖的啊，竖的打一遍啊，有些版本是没有这个交叉填充的，所以这个交叉填充不一定用得上，也可以不用也可以用， 所以这个功能不是很重要。然后这个角度呢，就是你填充的方向，比如你一个填一个竖下来的，一一排一排下来，那你就填这个九十度，然后零度呢，是这个这个角角度，角度填的大小不一样，他也会跟跟着那个打标记他走， 走的方向不一样，所以这个角度啊可以根据需要去修改，一般是零度、四十五度、九十度这样去设置就可以，然后也可以根据有些需要去进行进行微调吧，不一定就这样。这个比号呢？ 这个零比号呢，跟跟这边这个黑色的比号是呃是是对应的，比如说我现在是使了个比号黑黑色的，这边的话到时候就是调整这个黑色的，然后这个先进的越密他就越慢，我们一般建议就在零点零三到 到零点零八之间去调整就行，太小他很他就很密，呃呃，打的很慢，刚刚有一些测试效果，他他要舔的很小才打的打的出效果， 现在我们这个就填零点零六就可以。然后编剧呢，有些有些情况下要打的比较细，比如说你打黑体，然后你打出来线很粗，你又想打黑体，然后又想打细一点，那这个编剧可以去试这个零点零一啊，零点零二这样啊，试试一下， 然后这这边个保留填充对象，无力填充的话，就是如果你有多个内容的话，这个勾上就 填充网上，每个是独立的，如果不够上他就是一个整体，然后这个点确定就可以了，有人确定他这里这里就出来了啊，这填充完这样就可以打， 就可以试打了。但是我们呃打标机还要去调整一下参数，比如说我现在 现在打这功率，如果你是塑料的话，你功率就不可以太大，你说你额记得记得调上去之前这个使用模式上这个勾要取消掉，还有这个黑色是对应的上面这个黑色的， 然后这个使用目的就是把它过，把它取消掉。这个笔号就刚才填充那个笔号，那加工数目呢？就是说你打一次那你就写一，你打两次你就写二， 就是说你按一次他打一次打或者打两次去的，这个可以根据就你有些有些产品你需要去多打几遍的，特别是打深度了，你要打几遍的话，那你就你就把它试一下，然后这个速度速度也根据需要去调整，你要想打快你可以调快， 然后如果慢可以调慢一点，这个速度我一般建议不超过三千啊，我就建议在一千到两千进去调节，如果想打的更好更好一点，如果不追求效率可以调到一千以下 啊，五百到一千千都可以根据需要去调整功率呢，也就是那十到一百随便去调。那当你如果是材料不耐 不耐高温，那你工艺不会不可以太大，如果比较容易打，那你就调小一点，十到三十都可以，一般的话建议在三十左右，这样的话，呃，那个各种材料基本上都可以可以去适应啊，这个根据根据材料去 呃去调的这个频率呢？可以可以，一般可以不修改这个频率，一般不修改，然后这个你下面一般都不用去修改，他这个是默认出 已经调好了，那你就不用去修改了。然后这个啊，这个文字做完之后啊，因为我们有时候也不一定说 不一定说是这个做出来，你，你就确定说一定这个内容，所以说你要修改，你去修改的话，你点一下在左下角可以进行进行更多的去修改，然后这修这里修改完之后，这里要点应用，要点应用， 然后大小的话还是刚才那样啊，可以根据这个拉拉大拉小啊，根据需要去点去调整。嗯，然后点一下其中就可以， 然后下面这里红光呢，就是点完之后他可以作为预览，就是说你想提前看一下这个东西打出来是什么样的，那你可以把它产品啊点一下预览，预览的话，我们如果是这个这个红光显示如果没有够上的情 下，他是显示一个正方形的方长方形方框，正方形方框啊，这个方框的话就是就是可以去看一下你的位置，他的方框就是打 呃打的位置，然后这个这个联系模式呢，就是点完之后他不管你，你打完之后他就会一直显示红框，红方红四方框的点，所以这个不一定要够上 啊，这个连续加工呢，就是勾上之后你点一次他就一直在打，不会停的，然后这个选择加工，就如果你有多个那种情况下，那你就选择加工，你就选择哪个他打哪个，如果是不啊，不勾上他就是只打其中啊，就是全部都打，然后这个我们这个就比较简单，然后呢 啊内容呢？像我们这种字的话，有些情况下是需要去调整他的字框的，或者是他间距 做间距，这里可以修改啊，比如说你现在是想那个文本间距大一点，那你或者是大一点，那你就可以可以选择一下去修改啊，这个这个是文本间距，你选第一个，他是这个是不可以修改，你选第二个，他是可以修改。比如你想想甜蜜一点，那你就 就就输密点，但是你这样，嗯可以进行修 q 改的啊，这个可以根据啊，零点一，那你就他很窄了，他就很窄，这个可以根据需要去修改。 然后这个我们一般就选第一个，第一个要自动自动调整自框，然后呢看这个文字的话， 有时候你还要去选择怎么去修改他的啊？他的那个一个那个，比如说你长框比例啊，比如说你现在他是这个的框 宽更长的，宽更高啊的，他比例是，呃，就是高高子弹 高是宽度的两倍，就是这框他会比较窄，如果你想更窄一点，那你可以出个百分之十，百分之十，但是你看他，他这个他这个字呢，他就会变得很很扁，然后上面有这个有这个后退是可以后退，这个绿色是可以后退的 啊，这个后可以后退，然后后退呢，就是你前进，让你可以可以去对比一下这个后退，这个前进啊，然后这个这个打完之后呢？ 打完之后呢？我们是有时候，比如说你现在有想啊，有多个那种，我再复制一个啊，链接啊，对，复制，你要复制他这里有，这里有一个，这两个 出来了，两个出来你，你现在是想加入其中一个，那你可以啊，自己修改，记得记得，记得改一下。 比如现在两个那种也不想打一，那我这个可以选择加工勾上，然后选选二，他就打，就打连线标刻，就打第二个，如果不勾上的话，那两个一起打，两个一起打，那就一起打吧。嗯，然后呢？ 然后这个这里我们打完针的基本上就是这样。然后如果是你，你如果这里还有一个，还有几个内容，比如说这些内容你可以去可以去使用。比如这个是画正方形的，那你可以去画正方形， 然后这个这个画线的，这个是画这些一般的话用不到，用到的话再再去了解都可以。然后这个文字呢？打完了， 比如说现在是打这个文字，他这个是有顺序的，比如说哪个先打，想哪个慢打，就你想想这个二先打，然后这个一慢打，那你可以在这里把它把它上移一下，他就移到前面，他就是 他就是这个二键打啊，这里这里左边，这里左上角，这里是可以修改他顺序的。然后还有一个就是我这个文字打完之后，呃， 就打完之后，我们还想去修改他的填充，那这里可以再点开这个 h 啊，在左边这里点开 h， 然后去啊去修改。如果想搞密一点，那你就可以改密一点啊，这可以，可以进去修改， 等一下这个打蜜的他就比较啊，比较细腻一点啊，然后这个这个也这个 其实我现在有时候我有些客户碰到一个情况，就是要想去定位，然后然后会比较比较，就是说他有一个要定位，我们可以去画一个方框，然后去去做一下， 因为我想这个东西我想一直都打在这个方框里，但是我这个方框打的时候我又怕他打出来，我可以把它选一下颜色，就把它改一下颜色，然后这里个颜色就把它关了， 上面这个笔号是可以关的，他关了之后这个这个红色他是不打的。所以你每次内容放在这里 啊，就已经定位的很好的，那你就就不用去担心说按一次打，然后然后把这个红色这怎么打他就不会打出来啊？记得这里这里是可以关的，可以关掉啊。还有这个这个打完之后像我们这个调整调整 这个位置，呃，可以用鼠标去去拉动，呃，去拉动拉动也可以啊。删除是按键法的立体，或者是你选中其中一个，然后你可以这里有个有个，这有个删除对象， 而且这个这个这里删除对象是点一下他就删除了啊，这个，然后这个这个如果我，我想这个内容啊，我现在现在我想就是说啊， 这个内容我想把它打成圆幅的啊，这个圆幅就是在这里这里啊，这里点一下，你看这里这里是圆幅啊，比如说你想打个弧形啊，那你这里可以去修改，那原则进的话，可以根据需要去慢慢去去尝试摸索一个比较好的 啊，你这边应用那这个然后进入角度，你一个四个零也可以。角度现在呢？就是说你不是从哪里开始，从哪里结束，那你就点应用，然后点完以后就是这个东西，你看他飞了不到哪里去，你点一下上面这个剧中他就回来了， 好像现在这个角九十度，嗯，这个好像这个弧度就不对了，那你进入角度，那你就可能有点有点问题啊，那你就把它试一下，试一下这个角度啊，去杀什么什么的都可以啊，孕妇文本可以确定一下。确定啊， 他是有一点圆幅的，那我们把它改，嗯，改的明显一点，我们搞成五十，五十的话，他就比较明显，再点一下剧中就行，这就有个圆幅了，他现在是个弧形啊，可以，我明显看一下来，这是弧形的，他这 啊，这里这个也不行的，这个户型的话就当啊就可以，当然这个户型还是比较小。那可以根据需要去调整，那内容越多越好打户型，因为内容太小就不好打户型。我们是一个，我们现在重新竖一个 八幺三九八 a、 c、 d、 e、 f 啊，然后点一下，嗯，这个这个就比较比较多，内容比较多了。那我们去做一下调节，做一下原符文本，这个点改复，然后原符文本，然后这个这近的话，我们这个一百就可以， 然后点一下这里，然后自己点一下剧中，这里就出来了，这里一个人物他出来了。好，如此，感觉 幅不够大的话，我们可以，嗯，是小一点，嗯，然后点一下确定就可以， 这一救援我们就出来了，这个这个根据需要去进行去修改就可以。这个这个打完之后一定需要一个填充，如果你填充这款前侧是填的好好的，那你这这是这是在填充，那就是摸着上一次的参数那点确定，这样就可以了。 嗯，然后这个打完这之后我们可能就要去录入那个，嗯，那个就是我想，比如我想打一个图案，那这个这里有个有个输入史料文件，绘制史料文件，再点一下， 等一下我们去会这一个死亮文件，然后这里这里有一个是，然后我现在做好了啊，做了一个这个 我们的质量，我真的一般的建议就用 pot 或者是 ai 格式， a i 格式的话，你要选最低版本的 a i 三啊， a i 三的版本记得把它把它改一下。 在这里，那我们现在就打入一个，打入一个图，而打入图中我们觉得这个图，嗯， 这个图像这里导致图案之后，这里有两个，有一个优化曲线顺序，还有一个自动连接相邻的曲线的，这两个可以把它勾上。 嗯，这个这个不一定是要勾线的，因为有些有些说图，我们有一些有些轻微的一些断开的线我们也不知道，所以这个勾线的话，他可以把那个线把它勾， 把它完整的作弊哈，然后再点一下应用就可以啊。还有这个图比较大， 他大的话，我大的情况下我们把它改一下，我们改成想要的这个尺寸，这个这个锁头就是锁上，然后这尺寸我们可以改成五十，然后点一下应用，然后这里 这里我们可以把它选在中间，所以每次修改完他就在，他就在中间了，你看他现在他就修改完就在中间了啊，这个这个这个可以不给他，也可以，你一点一下去送都可以。 然后我们这个图呢要导入进来之后，调整好大小之后我们还要去做填充，填充一样我们依旧建议就选选最后这一个这个类型，或者是选选选， 或者选这个我们就进入这两个啊，然后进进去还是一样，我们四个零点零五啊，零点零五就可以，然后点一下确定，点一下确定，然后这个这个图就出来，但这个图它可能填充 效果略差一点，那差一点呢？我们可以这个可能要通过四软件去做进行修改，如果我们我们如果是填的不好的话，那因为那就打算效果会比较差，所以这个呢做图一定要做成闭合的，不能不能是分开的。 然后这个这个图呢，我们现在这样子出来，然后啊，然后呢这个这个呢做做的时候我们这个呃 啊就做好涂肉，这还是一样，我们打的时候也可以一点红光去进行标配。还有一个我们那个调整 调整位置，调整位置的问题，比如我们现在有很有有有那个这个内容，我们的位置感觉不是很对啊，那我们可以用鼠标去移动位置，但是还有一个方法就可以用键盘，键盘去移动， 我们键盘有个方向键是可以回去移动的啊，以后上上下下都可以，然后移动的步数是可以在这里进行修改的，这里 这里有个移动旋转，我们可以去调整微调的距离，这样的话他移动的步伐不会太大啊，这样就可以 可以进行去修改，这这个呢？呃，大大底就是介绍，这样也没有别的了。然后这个 这个这个参数还有修改，修改语言的是在自己另外修改一下，我们 想英文的话我们就修改英文，这个修改完之后要重启他才会，呃，才会起效果。这个啊，对，就这样，然后做完内容之后，填充完之后我们效果觉得觉得可以的话我们要去， 我们要去保存，就是把它另存为一个文件。像我这个应该是模拟版本就没有，没办法保存啊。你可以去进行去进行去保，未保存就可以。然后这个 然后有些我有些像我们这种图啊啊，像这个图，如果是 就如果是像，比如我想要两个内容，他是可以把它组合起来的，组合的情况下他两个是连到一起的，那你这样的话他文字是没法修改的，那你想大多 是怀孕你要把它剪重新剪上，还有这个龙他也是一样可以剪上的，但剪上完之后他这个他这个这个线就可以单独删掉一些线。比如我现在想单独删掉一些线是可以，然后我们后退， 一般的话情况下我们把它组合起来会填充效果会比较好一点啊，这些他组合起来他就是一个整体的 整体啊，这这个这整整，一般的话就建议用整体的，嗯，他效果会更好一点，填充效果呢，不会太差。还有一个就是我们有一个， 有一个东西就是我们去打打照片，打照片也是这里，这里有个图片位置史料啊、位图文件啊，然后你去去找一个图啊， 打一个图啊什么就可以打进来啊？然后啊啊就可以，这，这个可以打进来， 导致一些图，然后去进行试试都可以。

学会这一招， logo 设计不再是男士。绘制一个矩形鼠标，移动至图形边缘，按住内托输入内容，移动内容位置全部选中并填充，移动至边缘，再设计一个常用的图形，点击圆形工具，绘制一个圆点，编辑选择偏移， 在圆内侧，单击鼠标，点击选取工具框，选两个圆并居中，再绘制一个文本，修改文本内容并应用，最后点击居中并填充就完成了。

今天给大家演示金橙子软件中填充方式和加工时间的关系，软件总共有五种填充方式，不同工艺需要使用的填充方式不同， 我们选用相同的加工速度，相同的填充间隙，指改变填充方式进行测试，哪种填充方式速度最快，哪种填充方式速度最慢就一目了然。 填充间隙全部按零点一毫米。这里我们分二组，一组是简单的方框，一组是文字，这是有区别的，会有二种不同的结果。依次操作视频快进一下， 现在开始第一组方框的测试，这里显示单次加 加工时间零点三五五秒， 记录一下，等下一起看结果， 继续继续快进视频。 现在测试第二组文字，方法一样， 时间宝贵，继续加速视频 方框图形。除了中间这个填充方式基本都差不多， 文字组的区别就大了，相差的时间已经翻倍，大家知道什么原因吗？

在使用金橙子软件调整加工文件位置的时候，按键盘方向键，每次移动距离可以自行设置，移动距离越小，调整精度就可以越高。 点击系统参数，选择移动旋转微调距离，就是我们要设置参数越小越精确，大家可以按自己需求来设置。 在加工原型产品的时候，我们也可以把工作指示区设置成原型，当然这只是视觉上的感受，对加工没有影响。 中间的十字线也可以按自身需求来设置。红光指示也可以设置为显示最大轮廓尺寸或者是显示实际轮廓线，可以设置为加工停止指示，也可以跟随加工持续指示。就这几个选项，大家可以自行选择， 一般也就是在调试产品工艺的时候用一下，要求不高。在使用激光打标记过程中，如果担心遇到突然断电会导致图纸没保存的情况，就勾选这个选项，有的时候会省事很多。 再说一个小技巧，延时的使用方法，在同时加工多个文档时，如果工艺有要求，可以增加几个延时，在其中时常可以自行设置。有看过我以前录制视频的朋友会发现我的复制粘贴没有动作就实现了。 其实我用的是键盘的组合键， c t r l 加 c 和 c t r l 加 v， 还有一个常用的组合键就是后退功能， c t r l 加 g， 删除键就是 delete。

当我们遇到这种填充不上的情况怎么办？我们先把这个群主给他解散掉，去找一下原因，一直解散到全部解散啊，就全部解散成线。 那我们现在把它放大看一下你填充不上的地方，他肯定是一条线，一条线还没有完全连在一起的，看到没有？所以说他中间有缝隙的情况下，他是填充不上的，或者是填充的乱七八糟的那种不整体啊。 然后现在我呢我们就要把这些线连接起来，这样子他才可以正常去填充。我们现在选择两根线，我们先选中一根，然后按住 ctrl 键，然后选择另外一根，让他们两根同时选中，点击修改曲线编辑自动键自动连接，然后 确定这样的话他们两根线就连接起来了。然后我们现在就重复我刚刚步骤去选择另外一根，然后按住空格键，是因为你已经选择了一次了，之后他等会就可以那个直接快捷键就空格按一下，然后我们就一直重复这个步骤， 把所有的线连接起来，每根线都要连起来， 这样的话你就会发现他就是一个整体了，然后我们给他看一下，拖动一下，发现是整体就可以了。 然后呢连接好之后呢，我们再继续给它填充，正常填充你就会发现是 ok 的了，然后其他的你就重复这个步骤去给它连接起来就可以了。

激光打标软件填充教学二、平均分布填充线解决在填充对象的起始和结尾处填充线分布不均匀的问题。编句是指所有填充计算时，填充线与轮廓对象的距离。 开始偏移距离指第一条填充线与边界的距离。结束偏移距离，指最后一条填充线与边界的距离。 直线缩进，指填充线两端的缩进量，如果为正直就是缩进量，如果为负直就是伸出量。 边界环数指在进行水平填充之前先进行几次环形填充的次数。环间距就是指边界环数之间的距离。 自动旋转填充角度勾选此功能表示激光机每雕刻一次，自动将填充线旋转我们所设定的角度再进行雕刻。学习更多激光达标知识请双击关注！

激光打标软件，图形叠加填充，选择一个圆形， 再选择一个方形，叠加一起 选定图形，选择修改选项， 选择修剪，把阻隔填充的线条剪掉， 选择填充进行填充， 这样就会出现有些区域无法填充 返回，选择修改， 选择曲线编辑，选择自动连接，设置完自动连接误差之后再进行填充。 学习更多激光打标知识请双击关注！
