新来的实习生算楼梯的时候给他难哭了，他遇到这种带滑动支座的 a t a 型楼梯，他说我刚学会个剪刀梯，又来个带滑动支座的。我说简单，三十秒教会你。 你先新建一个自定义楼梯，点击梯段类型，修改成这种带滑动支座的 a t a 型楼梯，然后对照图纸把配金输入进去就行了。他问，那这滑动支座是不是得单独处理啊？ 说，不用，你在基础属性里边呢，修改 t 段的宽度和厚度，再点击悬挑板、钢筋这三个点，按照图纸会制成钢筋不就行了？他说，我一遇到这种复杂的构建就蒙了，你再教教我，这旋转楼梯、自行车坡道还有台阶怎么会制吧？我说你要想学所有的建模技巧呢，就看这套广联大建模保姆级教程，需要的去我评论区。

轻松解决外墙面智能布置时不封闭的情况。大家好，今天这个视频给大家去分享一个关于外墙外立面，在布置外墙面构建的时候，布置不上气，显示这个未封闭的情况，他的一个建模技巧， 比如说常规做法啊，这是学员问到的，他说老师我在布置外墙外边线的时候，一确定就显示未封闭，可是呢，自己也找了好久，也没有发现哪个位置他是不封闭的，所以这个时候该怎么办呢？可以这样去处理啊，不用一个一个位置用这个点去点， 可以这样，首先呢我们建立一个房间，然后这房间随便建一个，就可以在这个墙面里边添加一幅构建，然后把你比如说墙三是我们的外墙面，对吧？添加完事之后，第一步你需要在七里墙里边新建一个虚墙，新建虚墙，然后呢把这个动态输入开一下， 把你画的这个建筑物啊，把它用，比如说用矩形吧，用矩形啊，把它给它框上，就把它包含在里边去回车， 这样做完事之后呢，你再回到刚才的那个房间状态，然后呢我给大家立起来看啊，三维状，大家看这个时候你比如说用点的方式点房间，点这里边一点，然后呢他就会四周给你生成了，我们看一下啊，那这个时候就生成了，对吧？生成完事之后， 你可以把这个，比如说多余的这个房间把它删掉啊，这删掉是否删除其他的肯定是不删，对不对？然后那个虚强如果你觉得此时此刻也不好看 啊，比如说删掉吧，删掉也是可以的，能理解吧？所以大家呢，在去操作的时候，不用一个个点，可用这个办法快速的解决不封闭的情况啊。如果大家想要系统性学习一下土建造价实操或者是进阶一下，大家可以看下主页的这个课程介绍，或者是私信老师啊，我们这个视频就分享到这里。

新来的实习生遇到这种复杂的构造柱，不会建模了。他说软件里边只能绘制这种带马牙茬的构造柱，这异形的构造柱根本就绘制不了。我说能绘制，你新建一个异形的构造柱，先在异形编辑器里边呢，把柱子的形状绘制出来， 再在界面编辑里边点布上重金，然后呢，用直线绘制成箍筋不就行了？他说不对呀，这锚固和弯钩跟图纸都对不上呀。我说你用编辑端头的功能输上 l a 回车，然后再用编辑弯钩的功能，把弯钩改成一百八十度弯钩不就行了？ 他说太牛了，可我这项目里边还有这种带斜坡的旋壁墙铺面，还有这种复杂的岩沟，都给我难哭了。我说你要想快速学会所有建模方法，就看这份广联达建模保姆级教程，需要的去我评论区。

像这种将整个学校全部放到一起建模是如何操作的呢？首先，多个楼栋组成一个模型。你可以理解为多个单项工程组成一个项目，一栋楼就属于其中的一个单项。而单项工程或具有独立的设计文件，竣工后可以独立发挥生产地或效益的一套组织齐全的工厂。另外，单项工程又可分为多个单位工、 土建工程和安装工程。因此，如果我们需要在广元达并不图建计量平台，去地沟建膜时，将多栋楼房全部建在一个项目，则需要添加多个单项工程。这个方法也很简单，在楼层设置的左边单项工程列表添加需要添加的单项工程。但是需要注意的是，所有 楼栋的楼层标高需要低于同一个计算点，比如统一按照正负零。另外，当大家需要进行分开导则，而还有一种方法就是将多个已经 建好的模型进行合并。在我们的软件左上角有一个合并工程，但是合并工程容易出现以下问题，一、不同楼层的楼层标高、层高设置不一致，合并后可能会出现偏移或者重叠的问题。二、不同楼层的保护层厚度、混凝土强度等级、抗震等级。在合并后需要逐个进行修改的地方有很多，超不留神工程量计算会出现错误。第三，钢筋计 算时，如机械连接、绑扎、搭接等设置。不同楼层的构建，如梁柱在交接处如果有重叠的部分，会导 导致钢筋量多算或算错。第五，后胶带呈降缝等特殊构建，如果未正确处理，合并后会出现断层或重复的计算，因此不建议大家采用合并变膜的方式。视频的最后我给大家整理了一份每一个构建根据主要的图集及图纸的对于每个规范的设置，然后对于要修改的地方这边也有做出说明，可以说还是比较详细的，有需要的同学可以点个加号评论区扣一拿走。

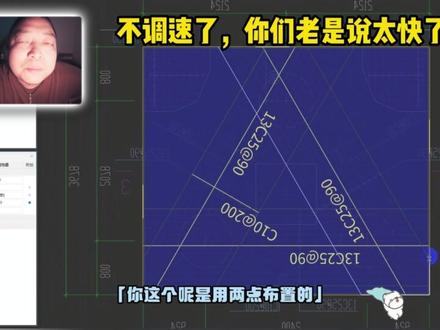

牛马造价大差不差？一个视频教会你自定义钢筋怎么个事？上课 这一节，了解下自定义钢筋在一些特定情况下的处理，比如这个装成台，其实就是个简单的矩形， 但是从平面图中还有中间连接筋，我们翻阅夏装成凯的参数图并没有合适的，这里我们利用夏权力发的截图软件跟参数图对比下，看看怎么个事。这个软件自带的装成台 只能处理面筋和底筋，像这个侧面钢筋这个案例都无法很好处理，因为软件默认的只计算面筋底筋弯折长度内的侧面钢筋， 也就是说算的根数很少很少，而且从平面图上也能知道，这个桩间连接筋和分布筋都无法在这个矩形参数里设置的。我们可以从钢筋三维 直观的看到软件提供的只能算到什么样子，所以这些地方我们就可以用自定义钢筋来回制，可能会有一些细微误差，大差不差吗？ 新建一个自定义面式钢筋，把侧面构造钢筋信息输入进去，选择布置钢筋，按工作面， 然后 f 一 二把所有个键都显示出来。找到装成台的侧面，我们首先把水平方向的构造钢筋绘制成，跟绘制板筋一样，选择好垂直或者水平即可绘制，随后把其他三个面绘制好，这样水平的构造钢筋就处理好了。然后我们来处理 侧面构造钢筋的垂直方向钢筋。这里要比刚才复杂一点，需要从钢筋业务属性的端头设置里进行一些修改，选择端部弯折修改旋转方向， 起点为负九十度，终点为九十度，弯折长度修改为你需要的输入，这里可以输入具体数值，锚固值和多少倍地， 然后在端部是否弯折上打勾，点击确定，然后在装成台的四个侧面的另外一个方向布置上这个钢筋，三位观察下是不是很 ok。 卧槽，牛逼。然后继续完善其他面，这样侧面构造钢筋就处理完了， 我们继续处理桩间连接筋。首先我们把石图改为仰视，因为桩间连接筋是在底部的， 目前的石图是透明状态，这里我们需要先在边面模式下布置钢筋，这次我们选择自定义范围绘制，我是想按照图纸绘制，所以在这个绘制状态下，我们再从边面变成透明的石图模式，因为图源遮挡了我们图纸的视线， 这样我们就可以像布置钣金的自定义范围一样绘制我们指定范围的钢筋了。如果不太好操作，我们还可以用辅助轴线进行协助，这里就不过多演示了。 用辅助轴线的意思呢，就是说我可以用辅助轴线把中间的这个斜方向的这个钢筋的范围 用辅助轴线两点辅助线给它画出来，这样我们在绘制自定义工作面的时候呢，就好取点了， 这个肯定会有一些小误差啊，你说我怎么布置到这个斜的跟平的，因为在布置的时候有一个叫平行布置，用平行边布置就可以处理这个斜边的问题了， 你看这都是用平行边来布置的，你这个呢是用两点布置的，因为平行边他并不平行，所以我就用两点布置布置了一个垂直角度布置了他的这个中间的这个分布筋， 好了，这样装成台，一些处理不了的地方，我们就用自定义钢筋处理了。希望大家能通过这个案例把自定义钢筋用在不同场景不同过线上。最后欣赏下成品吧。 这节你都看明白了，那自定义钢筋应用在任何场景你也会游刃有余了。好了，下课。

广联达简历墙建模需注意二十四清单的重大变化，今天要跟大家说的就是有些同学我们用这个二四清单去建模，然后呢他们现在发现就是钢筋混泥土墙这一块，他的可选择的代码就只有这个体积可进行选择了 啊，没有其他的。那像我们的这一个幺三清单的话，以前他是啊他的代码出来是比如说什么简历墙体积加短资简历墙体积这样子的，那为什么会有这样一个差别？就是说现在我们的这一个 二是清单呢？他把我们所有的墙除了地下室外墙之外，都是把它列为我们的钢筋混凝土墙，然后呢它是包含了墙身、墙柱，还有我们的墙梁，包括连梁都明确都是属于钢筋混凝土墙，然后墙柱呢就是各种各类的约束边缘构建的暗柱都是属于墙柱，然后最终他是属于我们的钢筋混凝土墙。 所以现在我们的代码就是只有一个体积，就是钢筋混凝土墙的体积啊，大家可以去看一下，就是说我们现在你点击我们的这些啊计算式，你去看一下，就是说 然后我们在这边呢帮大家准备了一份钢筋计算设置的汇总，就是所有的该调整的东西，包括相应的这些依据都有写在旁边，包括各个构建相应的内容都有，都在这一份表格里面啊，有需要的同学可以看一下上面的文字，然后来进行领取。我们 啊啥都没有的了，就是只有一个我们的体积，那以前像我们的这个幺三清单的，他的划分方式呢，就是说需要你去考虑什么，就是说我们的 啊，最大值啊，这些大大于四，不大于八为短之简利强。还有就是说各洁面的自闭的最大值不大于四，就按住去划分，现在呢就没有这一些说法了，这是第一个问题，第二个问题，有些同学还看到，我就是说啊，我们这里面 建模的时候，如果你们用挂作法，然后呢看到我这个地方呢，还单独列了一条，又列了一条混凝土墙，下面套的是矩形柱啊，异形柱这一个，然后下面大家看一下，就是说我下面两条清单套了两条定额代码，分别是简历墙和异形柱。因为现在我们有些省份他的这个简历墙的划分和我们的清单不一样， 所以现在你又用二次清单，但是你主家的时候又用本省定额，所以现在就是打了一个问号，到底需不需要那种情况下，我需不需要再单独列这一个 异形柱这一块出来？你像我们广东的话，它的划分方式是完全和我们的清单是不一样的，那如果按照清单计价，我其实就只需要列这一条就行了，我不用去考虑什么，你定额怎么向的啊？ 在理论上，所以这个也跟大家说一下，因为你看我们现在点住这一根啊，断的，然后呢点住工程量，然后呢大家看一下，在清单的话，他这个地方是没有量的，就是全部归类为强身体积，但是呢你点到定额 啊，如果你为了出异形柱的工程量定额，他这里面又单独帮你划分为异形柱，所以就产生了这个矛盾啊，这个也跟大家说一下啊，编标的时候大家 啊自己注意一下，如果纯清单之家理论上我是不需要去考虑你定额的，但是你现在又用定额去组成单价啊，定额上他又要划分出异形柱的体积，特别是我们的这个模板，所以这一块大家编标的时候要注意， 这个也是我们现在啊清单里面二次清单和我们要上清单的最大不同。而且这里面大家还要注意一点，以前我们的异形柱他说的是只要一边大于四，但是现在呢，我们异形柱啊这一块大家也特别注意，他是说高度和厚度之比要均大于四才能按照异形柱啊这个字，均大于四才能按照 强考虑，如果那意思就说之比要均小于四才能按照异形柱考虑了，就是这一边啊，这一边两边要小于四才能按照异形柱。

下面我们开始讲解门窗如何绘制， 因为我们门窗一定要注意几个细节，窗的离地高度，因为这会影响内外墙的墙体面积。讲解门窗表如何绘制时候，如一定要注意它的离地高度， 然后离地高度怎么确定呢？我们可以看到我们抛面图，以抛面图为例，可以看到这部分，我们也可以看一下图纸，我们图纸的立面图当中都有每个窗的外窗的离地高度，封面图里面的也有我们的离地高度多少， 这些我们都可以找到。 然后开始我们的门窗表识别，门窗表识别的时候，我们要把握好尺寸，名称，离地高度，所选楼层即可。 然后我们强烈要求强烈建议所有楼层只选首层即可，不要选全部楼层，因为这个门窗数较多，容易出错，然后如果是标准层的话，我们可以在首层修改后复制到其他楼层即可。识别完门窗表后一定要注意两点，需要注意的是 手动修改的是一个门窗门帘窗，还有这些可以看到我们这里有如何识别， 先下一步我给大家详细讲解一下门窗如何识别，我们先找到门窗洞口，找到门窗，我们这里有个识别图纸门窗表，刚刚我们说了， 我们在门窗表的时候，我们前期把它进行了一个分割，找到我们本层的门窗表，然后 检验一下识别没商标，还是利用框选六 g， 可以 看到我们这里 把它选择好了，然后的话一般楼没商标设计很多列，它这里有数量图集啊，还有备注啊，这些都不用管，我们只识别它的一，它的编号和尺寸还有类型三者即可，我们框选的时候一定要注意这样， 先框选一下，哎框选这几个就行。然后首先楼层选择，本层识别 可以看到我们门窗表识别完成，窗的话也识别完成，门的话咱不用改它离地高度，一般都是切地，然后窗的话一定要注意咱咱这几种类型，就这离地高度，一定要给它手动修改一下， 我们可以先进行设置，还找到我们一层，我们识别完成之后，然后点一下，下一步识别门窗洞口，继续门窗线，门窗线在刚刚的时候已经识别完完成了，然后再识别它的标识， 把它的标识全都带好，看看有没有录像，没有录像点一下自动识别， 我们可以看到它其中它如果错误的话，它会显示什么什么错误，然后它对它返回新建了，然后我们一定要对这几个部件进行一个检查，校核一下，看看这部分就没有识别上，我们还是打开原图纸， 然后打开我们的门窗表，看一下它所提示的这几个是什么，第一个是 g m 幺幺二零， 我们看看这里边的勾件，把它找到，然后再找到我们平面图，因为我们的图纸看不清了，看到它是一个这样的，因为这是电梯，电梯的，所以这部分的话我们再给他画上， 因为这里这不画的话会影响我们墙体工作量，所以建议给他画上， 然后咱们咱们再校核一下，看看还有哪个错，还有一个以及防火门幺幺二一，幺幺二一他哪里错了，因为他这个画的图里哈它是一个双开，然后我们最好 复合一下，找到我们的这一个，我们下边有个门窗大样，找到我们本部分 以及防火门，找到我们的以及防火门，可以看到它是三尺寸的，所以不用管独立，咱们这个设置是对的，它就是一个这种的。 好的，我们设置完成之后，然后下一步进入窗，然后看看三维， 然后找到我们的立面图或者剖面图，检查一下它们的离地高度是否与我们的所 h 值的离地高度一样，我们看一下属性离地高度九百。 来，我们找一下这样的一到十五周这一个， 一到十五周这一个，你看离的高度这里是个六百，所以我们本部分就设置错误了，要把它改成六百， 然后可以看到它明显的摆动，然后其余的也同理，我们一个个的找一下，看看六百，可以看到我们蓝色的这些全为六百， 我们可以批量批量选择点一下，然后利率高度六百，批量选择 红理，我们其他几个方位的也是这样，这里就不给大家进行演示了。 好的，这样我们门窗就会做完成了。

哈喽大家，我是说造假的愚公，那么上期视频呢，主要给大家讲了一下平民私聊软件这边量跨私有的这个功能，这期视频呢，我们就来看一下平民软件这边更新的 ai 识别功能。首先呢可以看到这里还是我们首先导入的一张图纸，包括进行了一个图纸的分割，那我们先打开我们的这张图纸， 打开好了之后呢，我来给大家正式的介绍一下我们这个频算软件新出的 ai 功能。首先可以看到，如果说我们正常执行转化轴网的话，那我们是有很多步骤的，首先要点击转化轴网，再去提取轴幅，然后提取轴线， 再点击转化，这样子呢才能把我们的轴网转化出来，总共是要分三步，那么如果采用 ai 识别轴网这个功能呢，就直接点击一下，那我们的轴网呢就自动完成了一个识别，那么再点到我们的柱子这边 样的，如果说我们先转化注大样，再去转化注，那也是有很多步骤的，那么如果使用我们 ai 识别注呢，那仍然是只需要点击一下，那么三十七个实体呢，就会一起转化出来， 非常的高效，非常的便捷。那么接下来再来看一下梁这个部分梁呢，一般相对来说钢筋这边会比较复杂一点，我们来看一下 ai 转化量的效果， 直接一键点击，那我们这个梁呢，整体都会进行一个快速转换，包括这边呢也会有效合转化梁的弹窗跳出，我们一样是可以对 ai 转化的梁来进行一个快速核对的， 那么也可以看到像这边的梁胯对齐呀，包括我们大部分的这个原位标注二 c 十八加二 c 十六，都是成功转化过来了。同样的我们再来看一下 ai 转化版的功能，点击我们这个对应的二层版， 点击对应的线胶板 ai 识别板，那么一键转化出来三十七个实体，这是我们全部转化出来的板，也可以看到呢，这边是有分阴影部分的板，正常标注为一百二十的板，还有包括我们这个楼板一 这个标注呢，都是全部有识别出来的，包括我们这个厚度呢，也都是有识别出来的，像这里呢就直接使用了我们的缺省厚度，如果说有问题的话，那么直接这里改一下一百就好了，也是非常方便非常快速的。下一步呢，再来看一下我们 ai 识别墙的功能，打开我们的一层平面图，关掉我们暂时不需要的构建， 那么点到墙这里，点到我们的气体外墙，选择 ai 识别墙可以看到呢，气体外墙就被一键转化出来了， 那么再打开三 d 可以 看到门窗的位置呢，基本上也没有什么太大的问题，这样呢，我们就通过 ai 识别转化，不到一分钟就快速的完成了这栋楼一层的建模。 以上呢就是评算软件这边新增的 ai 识别转化的功能，我个人认为大家在做室内的装修改造项目，包括做一些概算估算项目时，是非常有用，非常高效的， 那么也期待各位小伙伴们的尝试，如果有什么问题的话，也可以在评论区打出，我们一起交流一下。那么以上呢，就是本期视频的全部内容，下期视频我们不见不散。

本节开始讲解橡胶板的定义和配置， 我们可以看到我们橡胶板，根据橡胶板或还有我们的图纸，我们可以看到我们橡胶板设计一个有水房间和一个无水标房间，还有一个混凝土的标号区分， 还有根据功能区分为是有梁板还是悬挑板。我们绘制橡胶板时一般使用点画，这里就不涉及自动词曲了， 如果画板钢筋的时候，我们再进行一个自动识别，橡胶橡胶板绘制的时候我们最好进行一个手动绘制，因为这里设计量或每一块板的功能还有标高都不同， 然后中间还有一个马凳筋，这个马凳筋一般设置的话，在我们工程设置里边设置好，这里我就不给大家讲解了，因为咱们是毕业设计，这里不再去细致研究了，我们只要最后毕业设计，只要等达标通过 就是好的毕业设计。然后我们版的钢筋自动识别也和之前讲解的一样， 先提取，然后自动识别，先摇摆钢筋，然后对他的有的部分有两板进行一个修改，然后附件重叠部分进行一个修改，位置进行一个修改，然后质检原理和之前讲解的一样，我们对应一下图纸，还有我们设置是否有错误， 下面我就给大家详细演示一下。 好的，我们打开板显胶板，把我们的图纸红里双击定位图纸， 好的，我们可以看到我们定位过来了，我们根据这个图纸的话，我们可以看到我们定位图纸， 因为负零点一的话，它很多什么标注都没有。首先我们要检查一下图层，这里是不全部打开，如果是全部打开的话，我们可以看到它没有标注信息，这里我们就要回到我们原图纸，找到我们本处 负零点一的版施工图，可以看到我们这里有个配金表， 还有表示房间哪部分是什么的，哪部分是什么的，这就涉及我们一个，每个房间不同，然后标格不同，所以必须进行一个手动绘制，我们可以看到这几部分。 我们先进行一个厨房卫生间版的一个设置，这里点击构建列表，点击新建线胶板，命名厨房 v 三七，然后它的标高是负的零点零四，我们手动修改一下， 好是结构层层高减去零点零四，再进标高减零点零四，然后再找一下它的厚度，我们的厚度均为一百八， 完成了再建一个我们的阳台板，阳台板厚度也是一百八，然后标高是结构层，标高减七， 然后我们这两个特殊版设置完成了，然后再设置我们的这种没有处理的地方，我们的本层的层板 设置一个橡胶板，这里改名楼板，厚度一百八，然后这个层高不用动，这样我们就设定设置完成了，然后我们开始框选设置， 大家如果不框选的话，咱这也有个智能识别识别版，但是识别版的话，咱这里没有版标识，嗯，只有版中线，所以识别的话会很难，容易出现错误，我也可以给大家举个例子，我提取一下版中线， 点一下自动识别，确定你看无无标注版，这都会自动识别成别的，所以咱这里很麻烦，我建议大家进行使使用。 哎，这里还有一个点，如果我们在封闭区域之内，我们可以使用一个点进行设置， 首先我们把我们楼板设置完成，楼板点击点把空余部分可以看到此部分还错误，错误部分 注意好咱这个板凳线，这里之内的就不用画， 全部放眼上，再对错误地方进行细微修改。 好的我们楼板设置完成，下一步进行厨房卫生间的，厨房卫生间的我们标识是这种加号， 加号点一下识别识别识别 好的厨房卫生间完成，下一步进行。咱们的阳台板，阳台板也是点选，点选， 点选，只要在封闭区域之内都可以使用一个点选，如果没有的话我们就应用矩形，如果是 y 去纽巴的话就用直线都可以会制，这样我们把设置完成，我们可以看一下三维，把设置完成了，然后点一下二维回来， 我们板设置完成之后，下一半，下一步进行板受力筋设置，板受力筋我们这里也是根据我们图纸，因为本部分图纸 因为它是负零点一五的板，咱本部分图纸它没有板的负筋什么的，它没有标识，咱不这个图纸可能有点问题， 这部分的话我们就以一层板为例，把它套用过来，我们组合识别，我们套用一下一层板，给大家讲解一下，大家不要误人，误认为我是故意这样弄的，我只是借用一下 画上，我们套用一下这个板，然后对它板，对它这个板进行设置，因为这上面这两个我们这是一层的，这个这层没有，我们就不画这两个了，然后画一层的时候，咱再戴上这两个就行了， 可以看到我们的钣金线就是这样，然后会是钣金线的时候，我们也利用识别功能，点击一下识别受力筋，然后这里有个提取钣金线， 点一下我们的钣金线，右左击右击看看都识别上了吧，再追一下图纸， 然后提取完成之后提取标识，然后把它的标识都提取上，右击上提取完成， 然后利用一个自动识别识别，可以看到我们这里识别的时候还有一个无标注的，还有有标注的，无标注的大家一定要注意，这里要看一下我们的图纸标注， 图纸标注未画出的钢筋线板底钢筋均为 c 八减去一百五，我们这里是 c 八减去二百，板顶钢筋为 c 八二百。我们这里可以看到 我们的附件的话，附件和面积，无标注的面积这是对的，然后附件的话我们这里手动修改一下 c 八减去一百五，确定 可以看到刚刚这里部分有个校核版图沿，这里就涉及我们一个弧襟重叠，刚才我们讲解的如果如何调节弧襟重叠呢？双击此部分，我们可以看到我们图纸 双击了之后，这哪段线它是重叠的，不仅我们会制的时候一定要看好，不仅附近好，还有底金、面金，这都有重叠，因为我可以看到我们只要换蓝色部位的就是重叠部分。然后首先进行一个附近， 附近找到这两个位置，然后看看它都是什么部位，然后把它关了，找到本附近 可以看到它画的画的范围，它画的范围是这部分，然后咱实际的部分的话是到这里可以看到它有个绘制区域， 弄完之后在这里有个效和反图源，刷新一下，再调节本部分的附近，对它每一处 范围都进行一个调节，找清掉之后点一下刷新，可以看到本部分，这个也无问题了，再查看底金，未标注的，咱刚才已经 可以看到了，这部分呢就不用管了，把它删除，因为这两个是一层的，咱刚才是讲解的套用的。然后再找底金，底金没看，刷新 面筋部分也是同理。首先找到我们会不会出现错误的地方，会看到它设置范围错了，因为它是下部分，手动进行一个拉取 最好，我们拉取的时候一定要选择位置，选对位置， 刷新一下可以看到上部分没有了，然后下部分肯定是上部分，这个钢筋这边还设计一些， 然后对于这两部分的进行一个完成刷新，然后再对每一个地方进行识别修改，这个范围一定要找对， 所以这样的话一定要点中间点，不要点两边的，点两边的好容易出现错误。 可以看到这边已经消除了，然后我们本部分是同理发信息消除了，然后我们左边和右边是一样的，我继续刚才的操作步骤， 这个大家要识别的时候一定要耐心，一条一条的把这个不限幅范围给找准，因为我一旦错过的话，这会损失很多工作量， 我可以看到这个重叠部分也没了，那同理这部分的 部分已经全部修改完成，然后我们把附近搜处理机就已经识别完成了， 然后可以看一下三维全部设置上了吧，设置成咱们这个版就完成了，版设置就完成了。

我们已经把数量版基础都讲解完成了，下一步就是进行填充墙， 一般填充墙的话材质都分为几种，一般要不是加气块墙，要不然是红砖或者什么的，一般根据我们的建筑说明设置即可。填充墙如何会整 s 自动识别使用， 这里就不给大家详细讲解了，然后我给大家画一下，让大家看一下如何绘制，然后中间还有一个判断的一个内外墙如何区分， 然后墙身大样的一个构建如何设置，这是接下来讲的。我们先进行一个墙体绘制， 我们之前是画的负一层基础层这部分我们就得用手头来绘制了，然后手层这些部件 之前没有，我这里就不给大家过多演示了，我们手层的部件，这两板墙这些也是同我们基础一样来绘制，这里我自行画一下，然后开始讲解墙，建筑墙， 好的，我们刚刚来把我们一层的质量板墙我绘制完成了，然后接下来我们讲解一下砌体墙在这里如何绘制。首先我们砌体墙本图纸的话，根据我们建筑说明， 我们可以看到本图纸的砌体墙一般都是 二百的，然后可能内墙的话会有其他的不一样的，内墙的话应该是一百， 我们可以看到这里，我们进入我们图纸开始回正，然后还是识别线体识别墙，清理墙边线，清理墙边线，有这个这个黄颜色的有机看一下，我们全部识别完成了吧，不要有录像。 好的，识别完成了，然后提取门窗线， 提取线， 再看一下全部提取完成了吗？好的，我们 qm 提取完成，下一步就识别墙体，可以看到我们读取全是一百和二百的枪，然后识别 看看墙边线，它是哪一条未使用墙边线，然后错误的话我们单独对它进行一个修改，这里没有， 我们可以打开原图纸，可以看一下我们本图纸的墙体，看一下三维看看检查，我们检查一下是否有错误，或者是否哪里没有识别上，如果没有错误，我们的墙体就识别完成了。 大家一定要注意墙体识别的时候注意千万不要有漏相，如果有漏相和我们梁或者墙之前讲解的一样， 如果漏了那条我们就选择看看，可以看到这里漏了，我们选择相应的墙体过去，然后它的属性二百的这样画上，画上即可。 我们墙识别完成之后，然后再看一下它的内外墙， 因为我们内墙和外墙它颜色线是不一样的，我们可以看到我们全部的墙，往下滑滑，可以看到全部设置的都是内墙，而且我们的材质刚刚是加气球混凝土，我们这里要设计一个裁件膜，尽量选择这里 有气体墙，然后框选它，确定把它修改一下，改成漆块墙， 然后我们再对我们的外侧的进行一个手动，我们可以进行一个手动修改，这样选择相应部分，然后改成外墙，也可以看到我们修改部分的内外墙，我们颜色是不同的， 但是这里太麻烦了，我们讲解一个简单的步骤，我们这里有一个判断内外墙，点一下选择当前楼层，确定 可以看到我们自动，我们内外墙都自动判决完成了，我们也可以看到其中有部分他是判断错误，判断错误这部分怎么办？因为他这是统一一个把他拉过来， 然后再手动把缺余的部分来回，至少 这样可以看到我们内外墙就设置完成了，再检查一下有没有错误，我们的哪里不对了？如果没有错误我们完成，我们的 g t 墙就剪，剪完。

两个建模技巧，保证学完马上可以提高建模效率。我相信有百分之八十到九十的人肯定是没有听过我接下来所讲的这个内容的。而且在实际工作中啊，遇到一些特殊复杂的一些 节点啊，大样，包括一些地下室的一些特殊构造，都没有思路啊，主要是因为这些细小的技巧你根本都不知道，所以怎么能画的好呢？对吧？比如说我分享第一个，呃，画这个滑板的时候啊，你，你正常，你去画一块大滑板，假设啊，有个积水坑啊，这个积水坑呢，需要用滑板边缘面来做， 很多人一般的思路是不是选中这个滑板就开始分割了，哎，其实没有必要的，就是你正常用画图的方式直接画就行，比如说我画了一块大滑板，我再正常画，哎，再画一个，接着再画一块滑板，他就实现了分割的命令，然后你调个标杆，变节面，变边坡都可以 啊，所以就节省了一部分时间。还有就是我们画一个硕大的地下室啊，周围都有很多种特殊情况，一些主楼等等。那可能我们就想在这块单独画一块滑板 啊，我又不想单独画，怎么办呢？你可以把这滑板拉出一块。那有些人说，老师在拉的时候，你看一拉不全拉掉了吗？怎么办呢？你右键，哎，有一个东西叫设置加点，哎，在这设置加点，然后呢？你这鼠标上有个小白色的这小叉，对吧？你比如说你点到两个点，然后右键 在选择的时候就会多出很多小滤镜，哎，这个时候呢，你就可以拉了，拉的时候只拉这一块就行，也就是说你有主观意识上想改动一个平面的滑板或者是橡胶板，一小块就行。也就是说你有主观意识上想改动一个平面的滑板或者是橡胶板，一小块就行，你要想到这个功能才行， 但是有的时候处理的时候发现，哎，我重新画显示重叠不让画，也不知道怎么回事啊你当你会这个功能的时候，就可以解决一些琐碎零星的问题啊。如果大家想要系统性学习一下这个文件夹，或者想进阶一下，或者在工作中呢，有很多这个疑难杂症啊，自己处理不掉。大家可以看下主页的这个课程介绍，或者是私信了解一下具体的这个课程内容啊，我们这个视频就分享到这里。

在正式建模之前，先给大家讲解一下基础知识， 整个建筑行业里面最基本的就是识图，也就是看懂图纸。首先大家需要知道房屋结构分为哪些，一般常见的房屋结构分为砖混结构、框架结构、框剪结构， 这些结构类型都是根据图纸就能确定。然后大家主要需要知道这些结构类型里面分为什么。图纸一般有建筑图和结构图， 建筑图里面组成分为，建筑说明平面图、平面图、方面图、楼梯相图，结构图里面组成分为，结构说明、技术平面图、 简历、墙柱梁板、楼梯墙图。大家找图纸的时候，一定要把我们所讲的图纸都找全了， 因为这里如果缺少某一个图，都会影响我们后期建模或者出量。好的我们正式进入图纸看一下。 打开图纸之后，大家首先需要知道这个图纸是什么图纸，一般正规的设计图纸都有边框栏，边框栏这里都有他的项目信息，一般的项目图纸信息的话，这里都会写上他是什么图纸名称， 然后他的专业类型，我们就能确定本图是什么，好的我们一个个仔细看一下。 首先我们看到的这个图则为结构设计说明，这里不建议大家去详细学习，这里涉及的东西太多太杂了，一般大家都会看不下去，可以看一下我们这里具体的信息。 这些专业名称我们一般看着看着就看的很烦，而且还不懂，慢慢的看着看着就不想看了， 所以不建议大家先学这部分，一般我们看设计说明的时候，只要找到他一些比较重点的信息，比如项目名称，然后结构类型， 比如我们这个图纸是简立墙结构，还有一些他的层高、设防烈度、抗震等级， 最基础的这些知识即可学习了这些基础知识，对本图有个大致的了解，是不是符合学校要求的东西就行，具体详细的内容建议大家有一定基础之后再进行去细看，而且细看的话 有些专业名词大家还是不懂，这里可以教给大家使用软件当中的文字查找。一般我们画图的时候，如果想找一些比较重要的部位，我们不知道在哪里会，就比如后期我们需要用到的构造柱， 我们这里点一下查找，这里就可以看到它所显示的结果。我们缩小一下这些标红旗的都是构造状，像这个名称涉及在哪里， 我们其他的也是利用文字查找，把自己想要查找的内容搜索一下就出来了。 接下来我们看一下图纸内的具体内容。首先是设计说明，设计说明这里说过了，我们利用文字查找功能，把它的基础信息知道就行。看完结构设计说明之后，首先结构图纸当中下一个就是基础平面图， 基础的话我们分为很多种，一般有独立基础、条形基础、装基础、法版基础，本图纸为法版基础，一般他的信息都会在这说明里面设计。咱这个工程 发面基础厚度标高配金是多少，如果这里没有说明的话，再看看他有没有泡面图，没有的话就会在图纸中显示 其他基础也是同理，我们都可以根据他的说明或者图中详细信息，找到他关键的内容，知道他结构类型之后，我们往下接着看， 就涉及到了一个墙柱布置图。墙柱布置图我们本图纸为剪力墙结构，所以这里设计一个剪力墙和柱，如果是框架结构，这里只有一个框架柱，就没有了剪力墙，这里图纸中可以看到它的详细布置图， 他的洁面信息编号、标高、重金、估金这些信息都会有。如果我们这里不是这种的洁面图，一般还会有一个注表或者简历墙表， 就比如这个简历墙表，如果再找不到他的信息的话，我们就去图纸当中看一下这里有没有具体的讲解内容。墙柱知道之后我们再往下看， 下面就是两板板的话也是同理。找到它的施工图，这里都有个板设计说明，然后混凝土等级，然后厚度， 板配金这些具体的内容，再看到它板怎么布置的，我们这里图纸上都有详细的内容，同理梁也是打开梁图之后可以看到每个梁的具体信息，它的结面高度，钢筋型号，还有箔筋型号， 所以每一层的两板都可能是不一样的。我们根据下面的名称可以看到这里是负零点一五的，下面图纸就是二点七八的，这就是一个基础的，一个一层的这样厚，也是同龄。 如果我们涉及到的这个标杆为十一点四八到二十八点八八，这里就说明为标准层，标准层这一部分的标杆都是同样的板梁在图纸中也可以找到我们结构层标杆，可以看到我们结构层 这里有多少层，然后屋面高度，机房高度，还有每层的层高混凝土标号，一般这里都有详细讲解，然后我们再往下看，可以看到三十六点二的，这就是机房层的。 好的，我们知道了基础梁板柱这些详细内容之后，结构图里面就还有一个楼梯剖面图，楼梯剖面图这是绘制楼梯的时候，我们找到本部分的图纸，也是首先看它的说明，然后它的建筑标杆 还有它的层高，然后踏步高度，每一层的详细信息这里都会有体现。 最后就是我们的详深大样详图，详深大样详图就是一个节点图，对一个每一个节点进行详细绘制， 结构图的内容就是这些，然后看一下建筑图，建筑图也是和结构图一样，设计说明，这部分也是不建议大家去细看，只需要知道它的一些基本的项目信息就可以。 建筑说明往后我们这里还有一个消防设计片， 再往后节能设计片，节能设计片这里只要找一下它的保温设计即可，其他的也不需要特别关注。再往后就是材料做法表，材料做法表这里设计一个后期的装饰，到时候我们会制装饰的时候会详细讲解。 好的，上面说明看完之后我们可以看到下面的图纸，这里面有个平面图，一层平面图，平面图这里面设计的门窗、 楼梯，还有墙体我们的填充墙，墙体这种实体墙就是刚刚说的简易墙。再往下平面图看完之后，一直往下就可以看到我们立面图， 立面图主要信息就看一下它的外部装饰做法，还有我们的门窗高度， 再往后可以看到剖面图，剖面图可以看到每个房间的具体布置， 再往后找到楼梯详图，每一层楼梯间是什么样的？楼梯间怎么上怎么下？ 这里还有一个门窗表，门窗的形式。最后是一个墙身大样图，墙身大样图对于建模时后期每一个节点 部位怎么做的，这里都可以详细看到。施工部分将近完成了，下面开始正式学习。

那我们前面把我们的主要部件还有零星部件以及什么的全部讲解完成，下一步我们讲解一下我们的楼梯，楼梯如何布置。 然后首首先我们要知道我们楼梯的计算规则是如何的， 楼梯包括休息平台、平台梁、斜梁及楼梯连接梁，按设计图示尺寸以水平投影面积计算，不扣除宽度小于五百的楼梯井深入墙内部分不计算。 我们图一可以看到我们楼梯后移面积是什么样，然后休息平台是什么，然后这是楼梯到了顶高度是如何的，在楼梯的梯梁还有它平台板， 然后多跑楼梯也同样是这样，我们可以看一下多跑楼梯是什么样，然后我们主要计算的时候注意这几点。 我们设计楼梯的时候，一个是梯段平台板，然后梯段平台板下面为楼梯绘制的顺序要点， 一般我们会制的时候根据图纸处理顺序，首选将楼梯结构图、画面图定位到图纸中，其原理就是为了轴线和工程中轴线相互对应， 这样好处是我们把定好的梯柱、梯梁、休息平台楼梯直接会制在工程中， 绘图顺序为梯柱、楼梯、楼层处、休息平台。绘制步骤，按照定位好的图纸点画，旋转绘制都可以。 以上是我们的常规画法，其实楼梯的话可以不用直接画上去，软件中有一个绘图输入，可以使用这个功能把楼梯直接输入进去，大家可以看一下本图就是根据表格输入直接进行绘制楼梯，其中包含 a t 型、 b t 型、 ct 型。好的，我现在给大家进行绘制一下我们的楼梯， 我们楼梯的话刚刚讲解了有两种画法，一个是在楼梯这里可以直接新建楼梯， 然后新建楼梯把它画一个平台即可，然后要不然就参数画，然后输入咱标准的楼梯，哎，这什么双跑的，单跑的，如果想复制的话，咱们就在这里输入咱们各个信息就行。但是我建议大家，建议大家使用工作量当中表个算量， 用一个表格算量，因为在表格算量当中就能把这个楼梯完全体现出来了。这是我刚刚绘制的一个楼梯，给大家看一下这楼梯是怎么绘制的，然后我详细给大家讲解一下楼梯是如何绘制， 因为它涉及几种类型，我们打开其他的哈，可以看到我们表格输入的时候，这有个表格输入部件，然后有个节点部件，我们这里点击 部件可以生成部件，节点的话就可以根据这里边生成节点，然后部件，然后双击 右键执行，这里还有土建的，土建也是同理， 关键的话咱在这里有个参数输入，点一下，我们可以看到我们楼梯类型， a t b 型， b t 型还是什么型，然后这里还有很多咱的零部件，这里根据我们图纸，我们去找一下我们本图纸楼梯是什么类型的， 我们从一层为例吧，可以看到本图纸是 a t 型的，然后板的厚度是一百二，然后分为十四个踏步，然后它的分布筋，这些是什么？然后它的上部钢筋和下部钢筋， 我们在这里可以看到我们图形这里有对应的它的 a t 型，我们这里双击 a t 型， 进入 a t 型，然后把它的这个平台板梯梁这里高度改一下，我们首先返后为一百二，我们这里有个 a t， 返后一百二，然后踏步总高度， 踏步总高度是指的这样上下高度，我们可以看一下改图纸的踏板高度，高度为二四零零，这里二四零零， 然后再弄一个它总宽度，根据我们平面图我们可以看一下，一层 它是二六零乘以一百三，每一个二百六十三个，然后楼梯分布筋找一下，下一部分 c 八杠二百五， 然后这一块板这一块的分布是一二五零，一二五零， 然后它这里就是某个层，某个数值保护层厚度，这里就不对向进行修改，这里按默认即可，这样我们本部分的修改完成，然后再进行它的梯段进行修改，梯段话我们刚才可以看到 这个上部钢筋就为 c 十二减去二百， c 十二减去二百， 然后看一看它高端梯量，高端梯量是多少，我们给他手动量一下，嗯，这里我先改一下它的比例，因为这个比例我刚才设置的不对， 那梯量上部为四百，然后下部的梯量 为二百，我们这里手动给它二百，这里是地面是二百，上部为四百，这样我们的楼梯就设置完成，然后点一下保存设置，然后把它构建名称改为 a t 一， a t 二，这样我们的楼梯就设置完成了。 同理我如果想设置其他 t 段的话，也是这样设置，我们可以看到我之前设置的把每一段如何设置好，下面可以进行一下，自己进行一下会制。

我们首先进行图纸的添加，在对应的菜单下添加我们的这个办公楼图纸啊， 然后这一侧呢就是可以选择我们的布局空间跟模型空间啊，因为图纸呢跟工程文件呢是二合一的一个状态啊，所以说如果说我们有单独的布局图纸呢，你可以考虑不导入这个模型空间，这样的话可以让我们的工程文件大小更加的小一些。好在这里啊，打开，打开我们的工程图纸， 上方会有个提示，就是我们绘制三维模型前需要先进行比例的设置，保证比例正确之后再进行图纸的分割，分割的话紧跟着的就是自动分割以及自动定位啊。图纸比例的话呢，按我提到的就是绘图区中啊，他的一个测量尺寸是毫米啊，就是我们画一米长的东西啊，他其实是一千毫米，那对应呢我们可以省设置比例。 好，那像这张图纸呢，它其实没有比例的问题，我们只需要测量一下啊，让我们自己心中啊跟我们的这个轴网能够对应上即可，那你可以用测量的距离直接测量七二零零，对应七二零零，那这样的话它的图纸比例就是没有问题的。确定比例没有问题，我们就直接使用自动分割功能， 首先啊可以先框选框，选我们对应的范围啊，只框选平面图即可，它会进行这个图纸的自动分割。好，自动分割的时候呢，会发现首层啊，二层三层啊，像这个二层空调水平面图 啊啊，图名啊都是没有问题的。当我们单机的时候啊，他会有一个红色的一个闪烁的状态进行一个联动，那紧跟着的就是对于这个楼层啊，我没有设置楼层，对吧？ 那你可以在这里点开楼层设置啊，那层高信息呢？是在这套图纸中啊，空调水系统原理图中啊，我们看到一层二层四点四，三层八点八，屋面层十二点二啊，出发楼层设置啊，这个功能呢，是能够同时存在的，所以说不会有任何的影响，我们可以直接在这里插入三层，根据啊，根据这上面的需求 啊，输入四点四，输入啊，这个二层的底标高四点四啊，你看他首层呢，就会进行这样的一个反算啊，帮我们进行根据这个上下高差进行这个呃，层高的一个计算啊，那二层啊，八点八， 好，雾面层十二点二，这样我们就完成了啊，楼层的一个设置，设置好之后，我们点叉关闭，你看首层，二层，三层啊，他就会自动的进行了一个匹配啊，匹配之后呢，像我们这里只有空调水系统啊，你可以只选择空调水系统，确定好，这里支持下拉填充三张图纸，三个楼层没有问题，点击确定， 那这样我们就分割好了。三张图纸啊，软件的默认模式是分层啊，他们都在这个分层一啊，所谓的分层呢，就像是我们一页书似的啊，我们相当于是在一层的这本书上啊，他的第一页放的是首层的空调水系统啊，那在一层的这个这本书上，我们在他的第二页，你翻开第二页，你看到的就是啊， 这个首层通风啊，通风空调它的风管系统一样的操作，自动分割啊，框选下半部分的图纸啊，这还有一个屋面层的通风空调 好关上之后右键确认，这样首层二层三层啊，屋面层呢，他其实默认取的是屋顶这两个关键字，然后呢匹配的呢，是我们楼层设置中的最高的那个楼层啊，那在这里啊，他们的图纸类别啊，那比较方便的，你可以选择空调风或者通风系统都可以下来填充 好确定没有问题呢，我们左键点击确定，那这样我们就完成了啊，空调水和空调风系统的图纸的一个分割啊，记住自动分割呢啊，是可以非常方便快速的帮我们进行图纸的一个处理的。好，然后再之后就是进行这个自动定位，我们左键出发自动定位功能， 他就会按照这个每张图的公共点来帮我们进行一个定位点的一个计算啊。再之后呢，我建议大家使用一下变更定位左键，选择变更定位功能啊，根据下方提示，按鼠标左键选择第一条参考线，好先选中边这个定位点，然后选择我们的变更定位功能啊， 根据下方提示，按鼠标左键选择第一条参考线，先选中边这个定位点，然后选择我们需要指定的定位点位置，我们这里用 a 轴交 e 轴的位置。 好，这样你看每张图纸都会被我们自动移动到这个 a 轴加 e 轴，那这样我们就完成了图纸了啊，自动分割啊，自动定位以及变更定位的三个操作。那同时呢还有楼层设置啊， 楼层设置呢，是在这个自动分割的功能内啊，进行完成的，我们也可以单独的进行调整，如果说遇到了有错层夹层，也可以在这里进行其他单向的一个添加。以上都完成之后，我们就剩下图纸的一个加载啊，就直接双击对上楼层的图纸啊，就可以对图纸进行一个载入，那这样你在首层就能看到首层通风空调专业啊，它的通风图纸， 空调水图纸啊，对上两张不同的图纸，那这之后呢，就是对于图纸上的一些管理上的一些操作啊，比如说我们，呃，这里面我们可以有两个选项，第一个呢就是按照单向系统啊，可以看区分风系统跟水系统，按照楼层进行排布。 第二个呢就是按照专业楼层，我比较喜欢推荐的就是按照这个单项啊系统进行分组，这样看着比较直观啊，能看到每个系统啊，我们大概都放了哪些图纸啊，他会有一个比较清晰的一个对应关系啊，之后呢不需要的内容呢，我们也可以考虑进行隐藏，那这样啊，我们就完成了啊，图纸预处理的基本工作，以及图纸管理的一些相关操作。 回到软件中啊，我们正式开始切到构建列表，那算量的话呢，我们需要切到建模的页签， 在这里我们可以看到在识别通风设备，这里有通风设备功能啊，这个功能呢是可以选择一个标识和图例，与此图例同系列的设备均被识别成功。那左键出发功能啊，根据下方提示，左键选择要识别的通风设备和标识，右键确认。好，那在这里左键选择要识别的标识，还有左键选择这个图例啊，确定右键确认 在弹出来的这个窗体中啊，它的类型啊，是风机盘管啊，如果不对的话呢，可以进行修改和下拉进行辅助输入啊， 好对应他的标高呢，我们可以输入层底标高加二点八。设备高度呢，我们可以按照自己的诉求做一个适当的输入，比如说这里呢，我按照三百高度进行输入，这个单位是毫米， 点击确定，这样你就会发现啊，相同处理的通风设备已经识别了二十个，还有零个没有识别，识别后的通风设备呢，如果说我们输入了设备高度，他就会有一个高度上的一个呈现好，这个高度呢，是一个空有属性，比如说改成一百好，他会有一个明显的一个变化，零的话就是一个片，就是如果说我们不输的话，他的呈现就是这样子的。 好建议大家啊，给他一定的高度，这样我们就完成了通风设备的一个识别，识别完成之后，给直接双击会员列表进行公然的检查， 这样可以看到十七个啊，每一个都在什么位置上。对于软件来讲呢，已用的状态呢，就是一个蓝色的一个标记啊，当前层是蓝色的啊，如果说我们普通新建的啊，未用就是灰色的 啊，如果说我们在别的楼层，他当前层没有用啊，他也是有这个黑色的一个显示状态。考虑到有的朋友可能是初次来接触通风的课程啊，所以说在这里呢，也单独对于设备提亮功能进行一个补充说明。 设备提亮的基础操作呢，跟通风设备类似啊，只不过他只能识别同类的啊，比如说你能识别零零三的，但是他不会帮我们自动建立零零四的，那么在这里啊，左键触发功能啊，可以看他他的提示啊，选择一个设备图例，也可以选择标识，把图纸中同样的设备全部提取出来 啊，那选择标识啊，选择他的图例，右键，那像在这边这个零零三这个窗体呢，叫做选择要识别成的构建啊，那我们毫无疑问我们刚刚选的，我们要识别成封盘零零三 就是他已经有的构建，我们直接选中啊，然后在这里呢，就是他我们之前所定义的这些属性啊，这些都不需要调整啊，你也可以在这里进行跨楼层的一个提取，那比如说我们顺便把三层的风盘零零三也提取上，点击确定，那像这样啊，我们二层的零零三啊，这三个就识别完毕了， 他没有办法去扩展零零四，所以说遇到零零四呢，就再次使用设备提升功能，左键选择，右键确认，在这里选择要设备上构建零零四，这， 那零零四还是五个好一样的道理啊，比如说这个是啊， p q 杠一，我们可以在这里啊提属性， p q 杠一放到这个单元格内，右键好，那个卫生间排气扇也可以输入一下 好设备提亮卫生间排风扇啊，也可以带上，比如说首层好十个，那设备提亮就给大家说明演示到这里，那我们通风设备的计算啊，就正式的说明完毕， 开始对于通风管道的工作量计算了。好，那首先切到导航栏，切换到通风管道，然后在这里能够看到识别通风管道我们所需要用到的几个功能，分别是刚刚提到的风管标注合并系统编号以及风管通透识别啊，因为现在呢，并没有任何的通风管道生成啊，所以说呢，风管通透识别呢，是灰色的 好，我们从首层给大家演示，现在在首层啊，已经识别好了新风杠一的风机好好，这是他所将连接的我们的通风管道，触发系统编号识别好，在出发的时候你会发现，哎，你没有办法去选中三个标识啊，他只能选中一个标识 好，那对于这种封管标识不完整的，我们需要先用封管标志合并好。使用封管标志合并呢，他会把整张图纸中啊所有相连的这类的标注一次性的进行一个合并。合并之后我们再使用系统编号，根据下方提示，左键选择封管的两侧边线和标注右键确认， 左键选择两个边线和中间的标注右键确认好，在弹出来的菜单中呢，我们可以进行封管相关的一些属性的编辑啊，比如说层底标高加八点八米好，上方的这个系统类型呢，跟系统编号软件默认的是新风杠一 好，那像这这部分呢啊，他是有一个杠，那我们也可以啊，去给他补充上以上这些啊，确定没有问题，我们就直接左键单机确认，像这样我们就完成了 这路系统。我们所连接的风管，它首尾相连的这部分啊，都进行了一个识别好，然后像这个进压箱这个位置呢，它是没有没有与这部分风管连接上，所以说它进行了一个断开，那接下来按照这个几步骤， 风管标注合并系统编号，紧跟着到我们进行风管通头识别的操作啊，左键触发功能，根据下方提示，左键点选或框选， 需要生成通头的封管，右键确认。那这样你能够看到啊，有一些相连接的位置啊，它都已经生成了粉红色的。我们的通头。好，没有生成的部分，我们可以在修改菜单中使用延伸功能，延伸的话摁鼠标，左键指定第一条延伸边界线，然后选择要延伸的构建图源。 好，这样就延伸完事了。延伸，延伸完毕之后摁右键中指，然后再选择一条延伸边界线，那就另外一侧再左键选择延伸图圆。好，延伸没有问题，右键另外一侧呢，也是一样的操作啊， 左键选择延伸边界线，左键选择延伸图圆，右键中指，左键选择延伸边界线，左键选择延伸图圆，右键中指。那这样我们就完成了这部分通风管道的一个处理，以及通透的一个生成。 好，那像在这个位置其实也是一样的，我们左键选择延伸边线啊，让这个风管延伸过来。另外一路啊，另外一路，如果说他的尺寸呢，跟这边不太一样的话，表示是七百二十一乘以三百二。 好，那我们也可以复制一个封管啊，在这里输入七百二十一，三百二十出发。直线绘制功能啊，直线绘制功能呢，它支持水平以及竖向两种方向的绘制。好，那我们重点关注在这个水平绘制上窗体上啊，那第一个关注的呢，是这两段封管，我们画的时候它的标高肯定是要保持一致的。好好， 那矩形封管它对应的高度呢？默认是管底标高啊，这样就是层底标高加二点八米， 然后进行绘质。好，这样我们就绘质完成了与风机相连接的通风管道。我们来到二层啊，再给大家重复演示一下，整体回顾一遍。在这里新风系统这里啊，我们首先要有一个通风设备 好，完成了这一个通风设备的识别。好在通风管道这里风管道如何变？ 我们实际案例过程中呢，经常会遇到的就是使用系统编号，但是你这个编号肯定不是默认的新风杠一啊，所以说在这里你可以补充第一个小技巧，打开下方跨类型选择啊，进行名称的一个复制，基本上这个风机的编号就是这株风管的编号。好，你再使用系统编号识别， 那你的系统编号就可以 ctrl v 啊粘贴进来啊，这样的话啊，它即使是别的编号，我们也可以进行粘贴。好，软件呢，会记上一次输入过的一些属性参数信息啊，没有的，系统呢，记得在这里进行切换。确定这个呢，就是生成之后的效果，我们依旧封管通透识别没有生成的啊，可以进行手动的延伸， 好像这种不好延伸的啊，也可以结合正交延伸到中间，然后把这个多余的删掉啊，比如说这里六百乘二百五啊，底图绘制的不完整。 另外一个啊，就是我们封管连接的时候可能会有天圆地方。好，那这块呢，没有特别清晰的场景，我给大家变更绘制一下。那首先呢，我们要有一个对应的圆形封管，这段圆形封管呢就只有直径的属性了，那我同样以六百宽的直径去进行，考虑好使用直线绘制，同样啊，管道标高啊，已经提取过了， 好绘制出来啊，跟矩形风管连接上，这样呢就是一个天圆地方的绘制啊，对于软件来讲呢，圆形风管默认的标杆类型呢。是啊，这个现在是管中啊，我们也可以去做调整啊，调整成管中啊，或者说同样都为管底啊。这个呢看我们自己实际的业务要求， 那我们一起在软件中看一下风阀的具体操作。识别风阀，我们在软件中切换到风阀构建啊，在这个风阀构建下有识别风阀功能。 好，我们找到风阀提亮功能，这个功能呢是选择一个风阀图例，可以一次性把相同图例不同类型的风阀全部提取出来，我们左键出发功能，根据提示呢，左键选择要识别的风阀图例及标识，可不选 好。在遇到这个功能的时候，大家最常见到的问题呢是地图的风管跟通头可能对于风阀的图例会有一些遮挡，导致我们看不清，那这个时候呢，我们可以摁导航栏中括号中 f 或 u 之类的快捷键来对于地图上的相关图源进行隐藏，那比如说我刚刚摁下了 u 啊，他就会进行通头上的隐藏，按下 f 啊，就是隐藏风管。好，那这样我们也就可以进行风阀的识别，同样左键选择图例之后，右键 选择好图例，可以进行全图识别，或者说范围识别啊，那我们这里呢，用全图识别，在这个功能内啊，能够看到它会有一个已连接封管，这时候呢，你也可以按 f 啊，把我们的封管给显示出来啊，看到二百五乘一百二的 已连接风管，另外一侧呢？另外一侧呢？因为这张图纸中所有的风阀都是散的，都不是 c a、 d 块啊，所以说选择指挥法的时候，这个图例比较简单，软件呢，会把相似图例进行个匹配，那另外两个啊，不是我们的目标图源，那你就可以给他取消选中，只保留一个啊。这个阀门的图例呢，是叠法 啊，我们可以直接在这里切换叠法，也可以去手动的输入对应的内容啊，叠法软件会根据这个啊内置的规则，按照一百五的宽度进行匹配，如果不符合的话，我们可以去调整， 没有问题我们就点击确定按钮，这样我们就完成了一个叠法的识别。在之后啊，比如说我们的调节法啊，也是一样的操作，选择风阀，提亮，选择图例。我们可以在这里用鼠标左键啊，去框选对象的图源啊，因为它们都是这个 cd 线段啊， 框选之后啊，右键全图识别。好，这样就能够看到他对应的图例啊，都分别所在什么位置上啊？这一侧呢，是一个对开式的调节法，我们也可以点击确定，可以按下 f， 把我们的通风管道显示出来， u 通头显示出来。好， 那对应看一下对于扣件长度软件的支持情况。好，这个工程中，这个叠法它的长度是多长呢啊，我们可以用长度标注 来测量一下到中心啊，差不多啊，三米多啊，应该到这个绿色的点状的位置。好，还没有测量完全那么长， 选中风管右键查看明细光亮好，可以看到这段软件中的长度是三点二三八，在查看明细光亮的时候呢，软件会关联整体风管它所连接的啊，每一段 二百乘一百二的一共两段啊，一段呢是这部分啊，二点九二九，另一段呢是三点三八八，扣减一百五，之后是三点二三八，那这个呢就是对于风阀扣减之后的工作量呈现好，风阀提亮呢，就给大家演示到这里。在处理完风阀之后，我们再来看一下风口的识别， 我们在软件中切换到风口风口，这里可以看到有系统风口提亮和封盘风口提亮，那我们首先带领大家掌握的是系统风口提亮， 它呢可以全图识别或者指定范围识别相同土地的风口，并且呢根据风口所属的系统风机去展示对应的风口的一个归属，如果说这个风口跟这个我们的通风管道之间有高度差的话，它也会自动生成所连接的立管。 那再来看一下这一路啊，我们的新风杠一系统，它所连接的风口都哪些型号啊？这边呢是这个 f s 杠二二百乘二百，这一侧的末端呢是有一百二乘一百二的，还有三百乘三百的， 还有三百乘三百，大概的一个情况呢，就是它有很多种不同的尺寸，那首先我们使用系统封口提亮啊，同样选择识别图力啊，右键 全图识别在这个弹窗中呢，我们可以知道啊，整个新风杠一一共有六个封口啊，它们分别所在的位置是这些，这个啊，一百二乘一百二的，应该是图力大小不同，所以说呢，做了区分，同图力的它做了一个提取，那我们需要做的呢，第一个是确定一下它的这个图力的 名称啊，方形散流器，好，定一下每一个这个封口的一个所在位置，以及它所对应的规格尺寸，那比如说这里它是三百乘三百的， 我们可以借助提属性把这个尺寸进行一个粘贴，那这路是三百乘三百的，我们也可以在这里去定义封管的安装高度，那比如说他直接一托在这个管底标高，那我们只要调整好不同的封管的安装高度，那你在封口这里就可以不需要调整了啊，那这个啊，也是三百乘三百的 好，二百乘二百，我们同样使用提属性左键选择文字粘贴这一侧啊，这个是二百四乘二百四的提取文字粘贴好，这个是二百乘二百 的，那我们直接用上方的二百乘二百的 ctrl c， ctrl v， 好， 最后一个三百乘三百好，这样我们就完成了不同规格尺寸的我们的方形散流器的一个定义，整体六个定义没有问题，直接左键点击确定，那剩下的同样的道理，选择图例，右键全图识别一百二乘一百二， 如果说我们放在他的这个最上一级节点呢，他就会把所有的封口规格进行一个统一确定没有问题就直接可以点击确定了啊， 如果我们习惯于自己去建立构建的话，你可以在这里去进行构建的选择啊，我们在这啊列像跟识别啊，给大家统一了就可以了，直接左键确定，那这样我们就完成了封口工程浪的提取，可以直接双击构建列表啊，看到他每一个对应的功能量，三百乘三百三个， 二百乘二百的两个，二百四乘二百四的一个，一百二乘一百二的一个。给大家拓展一下通风管道上的一些细节问题。那第一部分呢，是一般情况下我们的通头呢是粉色的，那有的时候工程中出现黄色的通头，那这些黄色的通头代表什么呢？黄色的通头呢，对于软件来讲呢，是带导流叶片的弯头。 在软件中，当矩形风管的宽度大于五百的时候，并且是一个九十度拐弯，软件呢就会自动的计算导流叶片， 按照一三的规则呢，导流叶片的计算呢，按照展开面积或者按组进行计算啊，但有的地区呢，也会直接说明导流叶片直接计算在我们的封管工程量内，软件中呢可以直接通过计算设置中有这个是否计算弯头导流叶片以及矩形弯头导流叶片的计算规则来查看相关的计算内容。 首先我们可以在这个编辑计算设置中啊，点这个三点钮，看到封管导流叶片对应的一个具体计算参数啊。 这里面当风管宽度大于五百的时候，会计算四片导流叶片，每一片导流叶片的宽度，它的展开面积是多少，都在软件中有具体的数据进行呈现，只要我们在建模过程中符合了我刚刚提到的这个计算规则啊，满足了这里面的这个生成条件，软件呢就会自动生成导流叶片， 也就会生成黄颜色的空投，这些呢是根据规范内置进来的，大家也可以根据需求进行调整，我们也可以通过图源材料看一下结果。软件呢会同时计算数量和面积，好拓展。二呢是我们比较常见到的，这个天圆地方如何处理？ 对于软件来讲呢？啊，我们需要先绘制一段圆形的封管，然后在天圆地方的位置，矩形跟圆形各绘制到一半。好，那软件就会在连接位置自动的由圆由方管变到圆管。好效果呢，如图所示。

独立梁的装饰怎么布置？我们可以点到装饰里面的单梁装饰，然后新建一个，然后通过点布置啊，可以选择对应的胯啊，比如说这两胯我都要的话，可以一直点选，然后右键 然后单机选择不深沉的边啊，比如说这边我不要深沉，那我就给他点开就可以了啊，如果要深沉的话又是黄色的啊，默认，然后旁边有个深沉的文字的 啊，点确定就可以。生成好之后呢，我们可以看一下三维啊，这这两边这三边都生成了，然后这一边没有生成。记得点赞关注哦。

嗯，把这个找这个点，把这个点， 哦，他那个两个是一边是一，一边是一边的楼梯。看你这个双楼梯， 看定位以后把楼梯的头放在这是不就好看了？嗯，这画起来方便的很。是吧？现在只需要建模就行了嘛。这你，你观察一下啊，这四层五层，五层，十一点五。

下一步我们进行我们框架柱绘制， 首先我们框架柱这里建议大家可以利用自动识别，一般的话我们都会提供一个注大样表，我们这里面也是以注大样表为例，然后可以看到 我们首先提取最大样表，然后标识钢筋线，然后有好几种方式进行识别，有点选识别，有框选识别，还有自动识别，一般不大，不建议大家进行自动识别，因为自动识别的话很容易出错， 我们后期修改的话麻烦，一般用点选识别和框选识别，如果大家熟练的话可以直接用自动识别。 我们识别完框框架柱之后，我们一定要进行一个质检， 识别完之后我们手动对我们发现错误的进行一个手动修改，比如全程 全高箍筋加密，这里进行一个手动修改，如果它绘制的时候与我们绘制方向不一样，我们有可以使用快捷键 f 三 f 四进行一个切换，出现位置就相当于一个左旋转，右旋转， 好的我们下一我们开始进行一个详细讲解如何绘制， 我们首先在导航栏找到我们注，点击， 然后对应我们的注的图纸，我们可以看到我们注图纸已经出来了，然后我们注大样图刚刚忘了分割，我们进找到我们结构图纸， 然后找到本层的注结构图，然后把这个图纸手动分割一下，放下分割，我们这里自己给它念一个名吧。注大样， 注大样， 选到基础上确定， 然后双击注大样，注大样，我们这里可以进行一个识别，我们这里识别分为识别注表识别注大样识别注，我们这里 用到了我们识别注单样，点击一下可以看到我们这边有个任务栏，提取注，边线提取标注，提取钢筋线，然后点选识别，然后首先提取边线， 可以看到我们整个的轮廓线，这个白色的我们轮廓线大家可以看到，如果我们右击继续成功，然后提取标注， 然后再把我们下边的标注这里名称编号标高，这里右击进行完成了，然后再提取我们的钢筋线，钢筋线注意哈，这小圆点也要提上，这是我们的柱的重筋。右击，这样我们提取完成了， 注意这这一部分是我们的估计分割图，这里不需要提取，然后提取完成之后，这里有个自动识别，点击一下 是这里提示了识别成功，共二十五个正在效合效完成之后可以看一下工作人列表，这里我们这里提提取完成了，提取完成之后，大家一定要对我们信息，这下边有个信息表， 一定要对我们每一个进行一个检查，防止我们出现错误，我们可以可以对照一下工作， 这里是全部重金发 c 十六没问题，然后我们的呼金可以看到双击我们本部分呼金 c 八一一百五没有错误。检查完无物之后，我们进行下一步会制，然后找到我们的 注图，我们可以看到我们注标注，这里都有，下一步我们开始进行识别注，我们这里有个识别注， 点击一下识别注，识别注的话也是根据一个提取边线提取标注，还有一个点选识别，我们这里先提取注的边线， 点击一下可以看到已经检查一下被全部的进行一个提取了吗？哦，好的，完成右击，然后提取标注，右击 可以看一下我们已经全部提取完成，下一步进行一个自动识别，自动生成，生成完成效果通过，然后我们识别完成之后，再打开我们原先的图纸， 最后对比一下原始图纸，看看是否有出现错误，如果有错误的话进行一个手动修改，如果没有出错我们就复制完成了，可以看到我们柱就这样完成。 柱完成之后，下一步识别剪力墙，按梁连梁。 我们识别简历墙表的时候，注意一下我们拉筋类型是双向的还是梅花向的，因为这里会导致工程量差别很多， 识别简历墙也是同我们注一样，记忆边线标识，自动识别，然后看看我们粉部分是不是有暗梁，然后连梁， 这下一步我们给大家实操一下。 首先我们打开我们图纸，找到我们本层的 简历墙墙身表，可以看到我们的标号墙一，然后标高度，厚度，水平筋和分布筋，垂直筋及拉筋，然后找到我们图纸，我们进行对此进行识别，找到我们本层对应的， 可以看到这计数点到负点零点一五，找到我们的简历墙，点一下简历墙身表 框选六级这样的简历墙身表识别，点一下识别，识别完成。识别完成之后检查一下我们 这个钢筋和厚度是否与我们将人的强身表一样，一致的话我们就进行开始绘图，我们根据图纸可以看到，因为我们这里设计一个，我们是在基础层开始绘制的，基础层设计一个外墙，这 d t 是 外墙， 然后墙一里边的才是内墙，外墙的话大家一定要根据我们图纸可以找到一下未知明的墙体，为求一， 我们可以找到我们基础上这有个外墙 d t 丘移， d t 丘移的话，这里因为没有注大样，我们没法识别，这里就必须进行一个手动绘制， 然后我们新建，新建，新建外墙，然后命名 d t 丘一外墙，然后厚度的话，根据图纸可以看到它是二百五， 二百五十，水平筋和垂直筋，水平筋 这是水平筋为 c 十二减去一百五， c 十二减去一百五，垂直分布筋为 c 十四减去一百五。 然后可以看到我们这里设置完成，然后再看看我们拉筋 百部分，每注明拉金为多少，一般的话拉金都是六百减去六百，这里我们不对，不对这里进行处理，如果有的话，我们就手动修改一下百部分即可。 好的，下一步我们开始绘图，我们这里可以利用一个识别剪力墙，然后提起剪力墙边线可以看到，拾取完之后提起标识，提起门腔线，咱这里没有门窗， 所以就不可呃，不用对其先进行识别了，然后自动识别剪辑墙，求一剪一下，自动识别剪辑四， 看到吧，我们这里没使用边线的时候，我们一定要对它进行一个检查，看看是否它设置了，我把这个部分多余的部分删掉， 然后他这识别完成之后，再打开我们原图纸，可以看到我们整体的墙，看看有没有出错，哪里设置错误了，或者哪里没设置上，我们手动给他布置一下，如果我们出现了一节没有设置的话，比如这一节没有设置，他就会显示这样没设置的，所以手动给他修， 手动给他绘制一下即可。然后点击我们这里，点击直线在这里拉过去 u g， 这样我们设置完成了，可以看到我们整体这个 墙体设置完成，剪力墙设置完成了。好的，这里本节讲的柱和剪力墙设置，我们这里就设置完成了。
