二极管6a10的输出端是哪端

在电脑版的输入段经常会有一个这样大小的二极管，那么这个二极管有什么作用呢？我们需要 看一下这个电路的一个走向，来了解它的一个作用，那么现在呢我们一起来看一下， 那么首先啊，我们可以看到这个二极管呢，和这个银角这里连接的是他的一个阴极，也就是说啊，其中某一条线路进来以后啊，到达了这个二极管的阴极这里， 躲到这个位置，那我们测一下这一个角和哪一根阴角是连接在一起的， 我们来看一下 这一根阴角啊，适合这个二极管的这个阴极这里连接在一起的啊，是相通的，那么这个位置呢，它是一个接地角， 他是接地角，那么这个二极管这个阴极这个位置呢，我们可以看到他这里顺着这一条线 继续往前走，到达了这个毯链绒的正极，还有一路呢，到达了这里这一个小链 电容这里这两个电容呢是一个并联的一个关系啊，也就是说这个位置和这里这个正极相连，那么这个二极管的阳极呢是接地啊，他是一个反接的一个形式，那么来量一下，看一下 这个位置啊，是二极管的阳脊，那么他是接地的，这个毯链绒呢，这一侧是他的一个地啊， 这里还有一个小电容啊，这里也是他的地，那么这两个电容呢，他是一个并联的关系，也就是说这里他们是相通的。 那么现在呢，我们来画一下这个电路图， 那么电瓶的电呢？是一个十二伏的一个电， 十二伏的电 过来以后呢，先经过这里这个二极管，刚才我们说了，这个二极管是这样一个连接的一个形式， 阳节呢是接地，然后呢这里他是经过了一个小电容，在这个位置，那么这里有一个小电容， 然后落地， 这里呢和这个小电容相并联的呢是一个弹电容， 这个毯电容是有急性的一个电容上正 他是这样一个连接形式，那么从这个图我们就可以看出来，这个二极管呢，他应该不是一个普通的二极管啊，他应该是起到一个过压保护的一个二极管， 假如说啊他的一个保护电压值呢是十五伏，也就是说当他超过十五伏以后呢，那么这个管子呢就会击穿， 也就是说前方这个电瓶电压在这个十五伏以下的时候呢，那么这个正电呢是往下走，给这个电容进行充电，这个电容滤波，然后输出下一集， 当这个输入端的电压一旦超过十五伏啊，这个十五伏是我们假设的一个质，一旦超过十五伏，那么这个二极管呢就会击穿，击穿以后呢啊就起到一个保护作用， 那么这就是他的第一个作用，就是一个过压保护， 过压保护作用，那么再看一下他的第二个作用，第二个作用的话啊，刚才我们说的这里是上正下负的一个行驶，是正常接电，如果说这里这个电源给他接错了，接反了，那么接成下正上负 啊，那么我们就可以看到这个正电呢，就会经过这个二极管啊，上这个位置啊， 经过这个二极管回来形成一个回路，起到一个保护的作用，那么这个呢就是他一个啊接反的一个保护 啊，也就是反键啊，一个保护的作用。那么这个二极管呢？啊，就是 这样两个作用，一个是过压保护，一个是反接保护。点赞加关注，一起学习电子电路。

啊，二极管呢？分为两种，第一个单个二极管，那么单个二极管表面是黑色， 其中有那个有竖条纹，是为负极，这个跟我们的那个有极性的电容很像啊，你们说啊，老师对不对？我刚看了，对不对啊？这个你的电容对不对？这个好像是个二极管，这不是啊，对啊， 基广都很小啊，这个很大，而且他有有负极啊，正负极之分，用 d 来表示， d 和 dj 来表示。怎么画呢？在图纸里面是以这个三角形来画的， 三角形，然后一个杠，然后从这里引出两个线， 上下引出两个线，引出两个极，然后把这个称之为单个单个一个 单个二极管，那用 d 或者是 dj 表示，那他有正负之分。 那在外观里面，你直接看，我们看一个。啊，哪里的？我们来找一个二极关吧，看，没有这种 全黑的，然后表面有一个标记，有这个横条，标记是表示什么？我们的一个负极，所以这个负的正，从这输入正， 是不是？那这个也要几款，这个是玻璃，要几款，他也有标记，这种玻璃要有，他也是负正啊，一样的，那他的图中是用 d 和 d 的表示， 那在图中呢，他这个二极管的一个画法啊，就这种有这个横杠的，就相当于我们的这个横杠，横杠就是负极嘛，标记嘛，所以呢， 在图中如果你看到是这样的横杠，所以呢，这里是负极负，那前面就是正极， 那它的特性是单向导通反向截止。什么意思啊？就是如果我在这个正极这里通一个电压，正电压，比如我通一个一正 的 pp， 一 v 八拉的这端就能过去能够过电压，这里能够测到一点八伏电压， 如果反向来通电，我这里充一个 pt 一八。好，那再这样吞过去，那这样就会被这个挡住了，就过不去，这就零火，就没电压，懂不懂？正向导通就正向，我这样过去。哎，我可以这样转，转过去，反过来就过不去， 对不对？这一个他特性，所以你不能装反了。二极管了，就记住我们的二极管特性。二极管， 这是单个二极管，然后呢？外观是黑色，还有玻璃 颜色。一般是黑色啊，带有横条的是负极， 不能装反，那他有正向导通，反向截止特性， 是不是你装反了就不能过去了？那对于单个吸管他的一些知识呢？还有哪些呢？对于单个吸管啊，一般哪里一般起功能性作用？单个吸管图纸里面啊，是吧？就是一 个一个三角形就表示单个接管，表示单个接管，有一个三角形表示单个接管。那不管你前面是一个横条还是一个正正 玩的，不管你有横条，就表示负极。那么这单个接管他有什么作用呢？一般起什么作用？起功能性作用，比如生压作用，一般他一般起生压作用， 如果你把它装反了，拆掉不装短接，不好意思，不能生压，那么还另外一种双格二极管，双格二极管，双格就是把两个单独的二极管放在一起，比如这样，这是一个 当高级管吧。好，我再加高级管，嘴对嘴来一波，他是第一 第二。好，合在一起几个几可以起。如果我这里加一个正点压 pp 一 v 八， 他能过去吧？能过去单向打通，对不对？好，这里风有电压吧。哎，但是这边通过去过不来了。这边是刚刚说他结石了吗？这是复联吗？挡住了，所以你这么通电压到最后这边还是零火，是不是 反过来你把这边加一个 pp 一八，到最后这边还也是零火， 所以你这个双个耳机管不管是嘴对嘴这样接，还是在那背靠背的啊？这种这种背靠背的，那最终他的点 都是不能动，留着了。教你们加一个 pv 八，你这里就已经截止了，就没有了是不是？那不管你正向加反向加点都过不去，那他有什么作用呢？ 那他是可以起保护作用，他虽然是过不去，但是物体都有极限吗？你是一点八伏是过不去，我加十万伏加十万伏肯定电死了，我跟你讲是不是？ 这如果他这个信号电压突然增大很多倍，确实他会击穿这个 这个芯片软件，是不是而保护其他的电无损坏？那对于双高极管他这样的都是其保护 作用两个三角形， 然后呢？一般起码保护作用，那么起功能性作用是不能去除，不能够短接， 所以不能去除，只能更换，但是呢，对于双格机管其保障的一般可以去除。我不相信。保护哪里来的？ 看一下看没有两个三角形的，是不是嘴靠嘴靠一起？那这种不管你这个接什么信号还电压，你这 pp 开头电压还什么那个什么什么信号， 不管你，那你这个不管你去哪里都是起保护作用，他可以擦掉。我不需要你保护啊，因为我只要我电压够稳定，信号够稳定，你就过不来，对不对？我也不需要你的，得帮你拆掉他，是不是啊？不用，你 可拆除，所以对于单个机管不能拆除。是不是？怎么二极管？认识那对二极管的，对我们还有其他的发光，就啊，这个不看啊，这个，那对于我们的二极管 也有一些规格来挑选，如果参数一样就挑选一样啊，这种二极管苹果全系列的背光二极管都可以通用，比如你这六代背光，你啊，这二极管道类你可以 装哪里，装在哪里，装在苹果十一的背光上去就可以用。可以用啊，我们还有另外一个叫三极管。

二极管是一种电子元件，有正负极性。区分二极管正负极性的方法有以下几种，一、观察外观通常情况下，二极管外观都会有比较明显的标识，下面为二极管极性外观判断方法。 整流二极管在黑色的外壳上通常有白色环，标注的一端为负极，另一端为正极。 从外观上看，金属包装的稳压二极管本体正极是扁平的，负极是半圆形的。塑封稳压二极管本体上亦有色标的一端为负极，另一端为正极。肖特基二极管检查符号标记肖特基二极管的表面一般都标有符号， 正极用三角箭头符号表示，另一端为负极。顺泰一至二极管 tvs 二极管分为单向和双向，双向二极管没有极性。单向 tvs 管正负极有标注白色或白圈为负极，为标注的一端为正极。 看型号，从模型的表面我们可以判断即兴。虽然不同的品牌有不同的命名方式，但都有规律。二、查看数据手册在二极管的数据手册中，正极性通常会被标注为 ano 阳极，负极性被标注为 cattle 阴极。 三、使用万用表将万用表的电压测量模式调至直流电压测量档，将二极管的两个引脚依次连接到万用表的两个探头上。如果万用表显示正电压，表示连接到的是二 极管的正极。如果万用表显示负电压，表示连接到的是二极管的负极。使用电路板布局，在电路板上通常会有一个标记来区分二极管的正负极性。如在印刷线路板上，正极的位置可能会有一个加号加标记。

大家好，今天给大家分享一下咱们常见的这种电子元器件二极管，如何测量它的好坏，以及怎样区别它的正极和负极。来，大家看一下我手里拿的这只二极管呀，它就是一个呃，整流管，你看这是它的型号 ru 四。 呃，我们看到他的正极和负极啊，主要看这里有一个白杠，有白杠的这一端一般是负极，没有白杠的这一端是正极，他损坏呀，一般有两种现象，一个是击穿，一个是开路。 呃，漏电的呀，呃，比较少见。接下来给大家用万用表演示一下测量他的方法。首先呢，我们把这个万用表打在二极管档，你看这里有一个二极管档，这就是二极管的标识， 这里显示是蜂鸣，说明这也是一个蜂鸣档。我们按一下这个开关，你看这里出现一个二极管，这就是二极管档。给大家测量一下这两个二极管， 这个呀，我们不分呃红黑标笔，我们随便测，正常情况下，他有一个压将，大家看一下，你看这个是零零零， 说明这只耳机管已经击穿了他，正反他都是呃，零零零。给大家测量一下这一只，你看四二零，这有个压降，反向截止。 所以说呀，当咱们判断这种二极管的好坏，他一般有一个正向的压降，也就是说正向导通，反向截止。 我们只要知道这句话，一般就能轻松判断它的好坏，你看是不是这有一个鸭架，这样截止的，说明这只是好的，你像这一只 全是倒通的状态，说明这只就是击穿了。所以说呀，咱们在现实生活当中，尤其是这种线路板上这种，你看这种全是二极管这种，这种测量它的好坏，我们就是这两只表笔随便碰触 一一个有鸭酱，一个是截止的，这个基本上就是好的，你看是不是？所以说呀，咱们在现实生活当中看中这二十七罐的好坏还是非常简单的。好了，视频给大家分享到这里，再见。

你好，我是龚柯南孙老师，一个分享硬件知识的 apple 柱，今天想跟大家来聊一下稳压二极管这个东西。那说到稳压二极管，不了解的人大概会觉得他的工作方式应该是这样子的，正极给他输入一个电压附近就能得到一个稳定的输出电压了， 毕竟从名字上看，稳压二极管的工作就是稳压嘛。但实际上呢，这并不是稳压二极管的工作方式，这样子的理解也是不对的。要说清楚稳压二极管是如何工作的，就要从他的名字开始说起了。 那稳压二极管这个东西是外国人发明的，他在国外叫做 zenidal 的，那戴尔的我们知道是奥机馆的意思，但是前面的 zenen 并不是稳压的意思， znadaia 是一个人名， zenideia 的就是他发明的。除了稳压奥机管这个翻译之外，有些地方也会把 zenidia 的应译为奇纳奥极管。那我 其实一直觉得把 znadaa 的翻译为稳压二极管是有争议的，那你可以说他翻译的很好，也可以说他翻译的很糟糕。说他好是因为他翻译的很形象，说他不好是因为这种翻译有一定的局限性，很容易产生误导。 所以问题就来了，这个齐娜二极管跟我们普通使用的二极管有什么区别呢？为什么会被称为稳压二极管呢？我们来看一下这两张图， 这是普通二极管的伏案特性曲线，这是其那二极管的伏案特性曲线。可以看到他们并没有本质的区别，仅仅是在尾巴这边有一点点不一样，当然确实也是在尾巴这边的一点点不一样，导致了他们有了完全不同的应用场景。 我们知道普通的二极管具有单向导通性，也就是说你给他施加一个反向电压时，他会表现出反向截止的特性，但是这个反向电压也不能 无止境的增加，反向电压大到一定程度的时候，二极管就被反向击穿了，此时二极管也就永久损坏了。但是其那二极管就比较奇葩了，你给他施加超过一定值的反向电压时，他也会被击穿，但是并不会被损坏，反而会表现出一个很神奇的特性。 比如说这是一颗反向击穿电压是六伏的起纳二极管，当它反向击穿后，不管流过它的电流是多少，它两端的电压都会维持在六伏不变。那如果我们把它放在这个电路中，可以看到十二伏的输入电压应该就可以把它击穿了，所以 a 点的电压就是六伏， 留过啊一的电流就是三培，留过啊奥的电流就是一安培，那剩下两安培就从这个齐纳奥机关留走了。接下去再看一下这张图，我把啊奥的纸改为了三欧姆，此 十 a 点的电压依然是六伏，所以留过啊一的电流还是三陪，留过啊奥的电流就变成了两安陪，所以留过奇纳奥机关的电流就变成了一安陪。那可以看到，不管这边的啊奥是六欧姆还是三欧姆，他两段的电压都是六伏。所以当你把啊奥看成一个复载的时候， 就可以认为这个齐纳奥机管把十二伏的电源稳定在了六伏，这就是齐纳奥机管的工作原理。当然这里有两个注意点，第一个矮一这颗电阻是一定要存在的，这样子直接接入会导致齐纳奥机管上的电流过大而烧毁。 那第二个呢？是 l 的取值也会有一些限制，比如说当 l 等于 eo 母时，也就是负载等于 eo 母的时候，齐纳奥极管就不起作用了。那为什么说它不起作用呢？我们来具体的分析一下。假设这个齐纳奥极管还是被 反向击穿的，那么 a 点的电压就是六伏， i 一的电流是三赔， r 二的电流是六安赔，所以齐纳奥机关上的电流应该是这样子的三赔。这显然就不对了嘛。那问题就在于，我们一开始的假设就错了，此时齐纳奥机关并没有被反向击穿， 可以看成是不存在的，所以 a 点的电压应该是四伏，确实也没有办法把齐纳奥机关给击穿。接下去我们来看一下齐纳奥机关有哪些值得关注的参数。 第一个就是反向击穿电压，你可以在数据手册中找到它，那不同型号的起纳二极管反向击穿电压也不同，你可以根据自己的需求来选取，比如说我刚才的案例中，就是选取的反向击穿电压是六伏的起纳二极管。 第二个是功率，在起纳二极管工作时，会有电流流过它，所以他就会发热，发热功率使电压乘以电流。可以看到 在刚才的几个案例中，这颗齐纳奥机管的发热功率还是蛮大的了。最后一个问题，那既然齐纳奥机管这么好用，一颗原漆键就可以稳住电压了，那为什么还要 dcdc 芯片或者 ldu 芯片呢？ 实际上齐纳尔机关使用的时候限制非常多，第一个就是不支持电流太大的场景，只能用于负载比较小的场景，如果一定要用于大电流场景，发热就会很严重。比如说在刚才的几个案例中，我是为了方便计算，所以才选用了几个比较小的电阻， 正常情况来说，齐纳奥机关也就适合用于几十毫安复载的场景。第二个原因是由于缺乏反馈，复载的跳遍和输入电源的跳遍都会引起输出电压的剧烈波动，所以我是非常不推荐新手朋友使用齐纳奥机关来稳压的。 而且现在 dcdc 后也要丢，芯片的价格也已经非常便宜了，大部分场景下完全可以替代掉其纳奥机管了。那今天的视频就到这里了，如果你觉得对你有帮助的话，别忘了关注和三连，我们下期再见，拜拜！

今天我们要开始讲通用技术里面的电子控制这一块，这个模块是加式内容，所以他还是会有一定的难度的。电子控制这一块，我打算是先从一个最基础的原件开始讲， 二级管、三级管以及计件器等相对比较重要的原期键，他们是干什么用的？他们的应用逻辑是怎么样的？他本身工作原理是怎么样的？给大家讲解一下，随后呢再去讲些复杂的电路。那通过这一系列学习，我相信同学们对于电子控制这块题目就不 不会这么的畏惧啊，因为我这边很多学生可能题目都不太会做，刚来的时候学都说学校里可能讲的太快了，所以我们慢慢听，我们慢慢去把这个题目一直点一点点给他吃透了。今天要讲的内容就是一个二极管，二极管的话我们把它分成一个四大类，第一个是普通的二极管，第二个是八卦二极管，第三 个是光明二极管，第四个是稳压二极管。这边我们先从普通二极管说起，二极管的一个符号是这样的一个符号，我们把二极管称之一个偏节， 这边是 p， 这边是 n， 然后呢当我们电流从 n 到 p 的时候，我们称之为正片，那这时候我们可以把 认为二极管它是处于一个导通的状态，你可以看成一根导线也是没有问题的。做题目的时候，然后如果是从 n 到 p 呢，我们称之为反， 那这时候二极管就是相当于断路，电流就怎么样流不过来了。但这边我们要注意，哪怕他是正片，比如我们开扇门，他单向可以打开的，那是不是我？我开的方向是正确的，也需要你花一定的力量 去把它打开，二极管也是如此，它力量是什么呢？就看我们的一个导通的一个电压，一般我们说归管导通 电压是多少？是零点七伏，折管是零点三伏，考试时候百分之九十九以上情况考的是归管零点七伏，也就是普通二极管，他导通的电压是 零点七。所以说我们进行实物连接时候，要去区分正极和负极，然后才能把它正确的接上去。那普通二极管正负极怎么去看呢？其实相对比较简单，我们看一下这边有标记的部分就是什么，就是负极，没有标记的部分就是正气就好了，然后发过二极管，他的一个逻辑跟 普通二极管是一样的，只不过它是能发光而已。你可以看成一个能发光的普通二极管，但它的一个导通电压，我们这边要记一下，就是一点六伏以上，不同的发光二极管，它的一个导通电压是不一样的，那我们可以认为啊，是一点六伏，这样去做相对会简单一点。然后这边问题来了， 光明二极管和稳压二极，他在电路里的接法就不一样了，他不是正接，他是反接的，也就是说他要这样子去接的时候，我们会发现，如果正常状态，他通不通啊？他应该是不倒通的。所以说光明二极管如果是没有光照的时候， 我们可以认为它是断路的。有光照的时候，先把相当于光明二极管，这个由电阻组织不断怎么样减小，到最后能导通了，这就是光明二极管。而稳压二极管它的一个特点也是这样子接的，但它的特点是将电压稳定在一个固定值。 我假设这个稳压二极管是三伏，那么整个电源电压是多少？是九伏，那这样子的话，这稳压二极管接在电源里，他跟一个电阻接着，那么这稳压二极管 周边的电压就几幅啊？就是三幅，那如果我们不到九幅呢？我就把它降成一点五幅呢？那这文妖集团就是断路，他就根本怎么样？通不了了。那这就是四个二极管的一个讲解，下节课我会具体去讲二极管的应用场景是怎么样子的。

记录生活，分享知识。大家好，我是大飞，咱们昨天给大家分享了一下，这个 led 灯横流驱动不接，复杂的情况下为什么测不出电压？在讲电路的过程中， 这个驱动的输出端有一个二极管，我在讲的时候说这个二极管是一个起一个整流的作用啊，有粉丝就提出质疑啊，说这个二极管整流的话行不通， 咱们今天就给他来解答这个问题好了，咱们下面一起来看一下，咱们现在就接着看这个横流渠道啊，竟然有网友提出质疑了，咱们就来解答这个质疑啊，咱们首先看一下这个图啊，这个图咱们昨天讲过了啊，大家说呢，正极过来之后啊，直接接 led 灯珠，然后经过电杆到 咱们这个芯片的五六角，当时我说这个二极管，这个第一，这个二极管啊，是一个整流二极管起个整流的作用啊，有望 朋友说这个二极管电流行不通，咱们先看一下啊，这个二极管的型号是 e s e g 啊， e s e g， 咱们的图标一下啊， e s e g。 这是一个快恢复二极管啊，他这到这里就是一个整流的作用啊， 嗯，为什么这么说呢啊，咱们首先看一下这个板子啊，咱们把这一部分啊，就是芯片这一部分啊，可以看做一个组织很大的电阻啊，他就是正极从这里经过之后啊， 经过 led 灯珠，经过电杆，然后再经过一个电阻到地啊，这就是一个整个的回路，这个芯片它内部有这个集成的莫斯管啊，就相当于咱们这个开关电源，开关电源的莫斯管一直处在开关的状态啊，它既然有开就有关啊，呃，咱们首先说 一下开啊，刚开的时候啊，电流经过二极管，经过这个几个几个二极管，然后呃，经过这个电干回到这个芯片啊，回到芯片， 回到芯片，他就会给这个电杆里面储存能量，当他那一步的开关管处于关闭的状态的时候，处于关闭状态的时候， 他这里边储存的这一部分能量他就会释放，这时候的电流方向就是这样的啊，电流方向就是经过这里，经过这个二极管，然后经过 led 灯珠， 然后继续流回到底，就是这个样子啊，再到开的状态的时候，电流又从这里过来，之后经过这发光二极管啊，继续给这个电杆充电，这样来回的存电放电，来回的存电放， 这就是咱们这个开关电源的特性，绝境的啊，所以说这个二极管就是一个整流二极管啊啊，你根据他这个型号一 s e g， 你可以也在网上也可以查到啊，是一个快恢复二极管啊，起一个整流的作用。这个二极管就给大家说到这里啊，大家如果觉得我哪里说的不对啊，请指出来。通过刚才的视频，相信大家也看清楚了啊， 咱们这个横流驱动输出端的这个二极管就是起整流的作用，无论你根据他的型号还是在电路中的作用啊，你都可以看出他是起整流的作用啊，就以今天的电路来说， 他就是在这个电杆释放能量的时候起到拯救的作用，给 led 灯珠提供能量的。好了，今天的视频就分享到这里，大家有什么问题请在评论区留言，喜欢大飞请关注、点赞加转发，拜拜！

灯光部分怎么修？

整流二极管有白色圆圈的一端是负极，另外一端就是正极。二极管具有正向导通、反向截止的特性。 把四个整流二极管像这样焊接在一起，就做成了整流桥，这里和这里是整流桥的交流输入，这里是正极输出，这里是负极输出。

大家好，今天来和大家分享一下二极管前卫电路。呃，电路图的话大家可以看一下，它主要是有两个二极管和一个电阻构成， a 点的话是我们的驱动的输入输出端， b 点的话是我们的芯片的输入端， b 点的话一般是高阻的状态。我们 这个二极管前卫电路主要是用在我们 io 的输入保护，防止过压损坏我们的这个芯片。然后的话，这个电路主要是利用了咱们的这个二极管的单向导动性。我们这个二极管的导通电压我们称之为 vf。 呃，下面看一下基本原理，当 a 点的电压大于 vdd 加 vf 的时候，这个上面的电压就会导通，由于这个 vf 基本上是不变的，所以我们必点的电压就是 vdd 加 vf， 即使我们的 a 点的电压继续增大，我们必点的电压也会维持不变。然后如果当 a 点的电压小于敷的 vf， 我们下面的这个二极管就会导通，所以我们必点的电压就会维持在附带 vf， 即使 a 点的电压继续减小，我们这个必点的电压也会保持不变。所以必点的电压是处于一个前卫的状态，就是在一定的范围内不会超出这个范围。就我们这个电路图，我们必点的电压是在附带 vf 啊，到 vdd 加上 vf 之间不会超出这个范围，我们也可以改变 vdd 和 gnd 的这里的电瓶， 从而改变我们这个前卫的电压值。我设计了一组实验电路，大家可以看一下啊。二极管的话我使用的是销司机二极管，他的导通电压大概是零点三伏， 电阻的话我使用的是一 k o 啊，我实播器探头一的话是测量 a 点的这个波形，试播器探头二的话是测量 b 点的这个波形啊，下面大家可以看一下实测的这个波形，大家可以看一下，现在 试播器上面显示的就是咱们这个二极管前卫电路的这个 a 点和 b 点的电压， a 点的话是这个黄色的，是一个峰，峰值是六点六伏的一个正前波 啊，必点的电压的话是咱们这个蓝色的啊，底部是削顶了，因为咱们这个很明显现在这个正弦波的这个最小值是小于咱们这个二极管的这个导通电压的，所以他咱们这个必点的电压会维持在一个二极管的负 负的导通电压。这里大家可以看一下，我们可以呃测量一下这个值，大家可以看一下，大家可以看一下这个值的话大概是负的零点三伏啊，和我们上面的那个二极管的导通电压那个负值是相似的，然后的话，然后的话，我们现在 a 点的正值还是没有超过 咱们这个 vdd 的，就是没有超过 vdd 加 vf 的，就是五伏加零点三伏，五点三伏啊，下面我来继续增大一下咱们这个 a 点的电压，看这个我们必点的电压如何变化，大家可以看一下， 大家可以看到我当背点的电压增大到一定呃值了之后，咱们这个必点的电压顶部这里就不会变了，就已经消顶了，大家可以看一下，我们 我来测量一下这个必点的电压，现在销顶的这里是多少，大家可以看一下，大概是五点二四伏和我们呃实验电路的这个计算出来应该是五点三伏是进四的， 因为咱们这个时候二极管导通的这个电流还比较小，所以他是五点二四伏也是正常的，所以我们这个 b 点的电压随着 a 点的电压增大或者减小， 我们必点的电压会前卫在这个负的零点三到五点三伏之间这个范围，所以这个就是我们二极管前卫电路的一个实测的波形啊。今天的分享就到这里，谢谢大家。

好，我们讲 i g 管。 i g 管呢，也比较简单，它是用字母 d 表示的。电路板上啊，电路板上写的 d， 还有这个电路图上写的 d 啊。嗯，这样我们去看这个 d 幺三五 啊，这就代表这个是这个二极管，这个 d 幺三四是吧？二极管。还有这个电路图上也是用 d 表示的啊，这电路图上的符号是这个，我们看一下啊，就是他用 d 表示 这个二极管呢，说起来是挺简单的，但是呢，很重要，所以说越基础越重要。为什么？因为这个二极管呢？只要 要是开关管啊，包括莫斯管啊， igbt 啊，这些，基本上都有它的成分存在。你如果要了解后面的这一类的开关管，你首先要了解它， 只有他搞懂了啊。其他的那个三极管呢，墨水管的 i g、 b、 t 啊，你才更容易懂。他有一个什么样的特性呢？ 正向导通反向截止。我们看这里，这里有个白边银色的这个边啊，这是他的负极啊，这边是他的正极，他是由正极流向负极的，也就是一个 p 型半道体，还有 n 型半道体，他把它集集成在一起了，电流只能由这个 p 端流向 n 端。 二极管的检测也比较简单。好，我们测一下啊，我们把这个档位 的二极管档有这个档位，红表笔放正极，这个黑表笔放负极，他会有一个压降， 这一个零点一八的压降，这个压降是比较小的。这是一个削头机的 i g 管啊。好，我们看一下其他的 e、 i 四零零七的这个 i g 管，我们看一下啊， 这个是零点五五八啊，零点五五的压降。 一般测量它的好坏，只需要满足它一个正向导通，反向截止。也就是说它正向的时候，它会有一个压降。如果你把表笔反过来，它是不通的啊， 如果这个反着也通了，那也就是坏掉了。还有一个呢，在路车辆，在路车辆的话，要考虑到多种因素的，仍然是正向导通，反向截止。 但是他这个压降他不一定，他不一定是啊，反着是没有压降的。我们看这个，这个正向是多少？四八三啊，零点四八三啊，也就是零点四八伏的压降。我们反着。量， 如果他是独立的，也就是没有并联关系的啊，他是反向截止的。很明显， 如果我们测这个高频 b s 后极的二极管，你就这个十几伏电压输入出来，这个二极管我们看一下啊， 这个真香鸭酱，有个零点四，我们吃到反向鸭酱，他仍然是有的，为什么？因为他并联了电容啊。我们看一下图，看一下图纸啊，我说一下你们就清楚了。那我们是不是这样测的对吧？啊，测的这个二极管两端， 我们在测反向的时候是这样测的，对吧？这个是什么？这个是变压器刺激的这个线圈，他的组织是很小的啊，这个表笔放在这里和放在这里是不是没区别的，这个变压器的线圈另一端是不是接地了啊，接到电容的负极了， 这个刺激的这几个电容是不是也接地了，也就是说他们是接到一起的，对不对啊？我来比这个地啊， 实际上它是接在一起的，包括这个地啊，它是接在一起的，可以这样画接在一起的啊，有的时候我把它是画在一起的啊，啊，这样画 也就是下面这一排，他是相连的。我们把黑标笔放这里，是不是也得放在这里？懂意思没有？你在测这个二极管压降的时候，实际上也在测这个电容的，这两，所以他们并联了，而且并联的还不止一个元件。两个元件的是吧？ 一般我们去判断这个二极管的好坏，只需要用蜂蜜档去测啊，正反测一下，如果不是持续响的啊，那基本上判断他就是好的。

二极管是一种电子器件，看起来像一个带有黑色圆柱体和两个引线的条纹端。他像一个单向的水管，只允许电流从一个方向通过， 这个方向就是他的阳极和阴极。想象一下，如果水流过一个秋千门，他会推开秋千门并继续流过。但是如果水改变方向，水会把秋千门推开，阻止他流动。 这就是二极管的工作原理，他控制电流的方向。二极管有很多不同的类型，比如普通的二极管、纤二极管、 led 灯等，他们都可以用来控制电流的方向。 在电路中，二极管可以用来保护电路，比如在电源前后连接二极管，可以阻挡电流并保持电路安全。另外，二极管还可以将交流 电转换成直流电。比如在电压器的刺激侧连接一个二极管，可以让电路只经历正半部分的交流电，从而形成一个脉动的直流电。通过连接多个二极管，我们可以改进电路的性能。 比如在刺激侧连接四个二极管，可以创建一个四路整流二极管，控制交替的路径，让电流可以通过或被阻挡。虽然这样做会让脉动增加，但是我们可以通过添加电容器来平滑电流，减少脉动，最终我们就可以得到一个非常平滑的直流电源了。

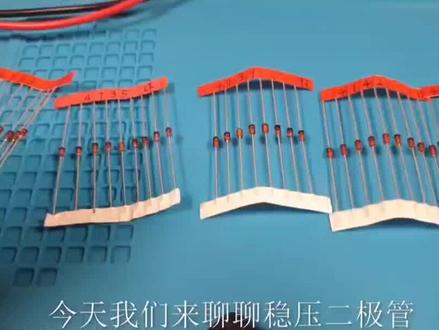

今天我们来聊聊稳压二极管，这种成色用玻璃封装，看上去很漂亮的，就是稳压二极管 稳定电压的不同，有多种型号，有五点一、六点二、九点一、十二伏等各种稳定电压，这是稳压二极管的常用符号。 稳压二极管跟普通二极管一样，也有射环， 我们看一下普通的二极管，他们都有色环， 有四环的这一端都为负极，无四环的这一端都为正极。他跟 普通二极管最大的区别在于，在电路中，稳压二极管通常是反过来接的，也就是说他的负极通常接在电源的正极的那一边，正极通常接在电源负极的那一边。 反接的原因是稳压二极管工作在二极管的反向击穿区，击穿电压 uz 决定了稳压二极管的稳定电压， 可以简单理解为，当反向电压大于或等于计算电压时，稳压二极管就短路了，阻止了电压的上升。下面我们开始实验。这是一个五伏左右的稳压二极管，正负 级跟电源相反，这是电源的正极，这是电源的负极，这是稳压二极管的限流电阻，防止反向击穿时电流过大，烧毁稳压二极管负载。我们用了一个发光二极管 和一个限流电阻，这是发光二极管的限流电阻。发光二极管和限流电阻组成了一个负载，大多稳压二极管的允许电流并不大，所以我们用发光二极管做负载 实验。计划是这样，在稳压二极管两端，也就是负载的两端，接上电压表，来观察稳压二极管两端电 电压的变化， 然后我们用可调电源逐步提高电压，通过电压表毒素来观察稳压二极管两端的电压， 接上电压表， 现在我们开始逐步增加电压，这是个五伏稳压二极管反向电压大概在高于五伏时击穿， 稳压管两端电压小于五伏时，几乎处于不倒铜状态。负载两端的电压随着电源的电压而变化，两者电压变化的幅度也相近。 当稳压二极管两端电压接近或高于五伏时，稳压二极管反向击穿开始导通。稳压二极管两端电压保持在五伏左右，变化幅度很小。 输入电压到十伏，文压二极管两端电压能保持五伏左右。 当电源输入电压调节到十一伏时，稳压二极管两端电压仍保持五伏左右。 当输入电压调节到十三伏时，稳压二极管两端电压还能保持在五点一伏左右。 当稳压二极管两端电压高于五伏时，稳压二极管通过改变内阻和电流大小，将多余的电压分配给这个限流电阻。 大家应该对稳压二极管的原理有一定理解了吧？今天的视频就到这里， 以后会继续讲下稳压二极管的应用场景，欢迎大家留言交流，喜欢点赞加！

大家好啊，今天给大家来讲讲整流二极管啊这种是啊，整流二极管，这是在电路当中常用的啊，电子元件 啊，他分为啊，呃，快恢复二极管和啊肿瘤二极管两种。 这种是整流二极管啊，这个是银白色那段是负极啊，黑色 那段是正极啊，他呢只有一个方向大大导通啊，另一个方向是截止的啊，这叫做正向导通，反向截止啊，我们在电路当中也很常见啊，就在这里，这里有四个二极管啊，两个 正的，两个负的啊，两个正两两正两负啊，就结合了一个整流桥啊，就结合了一个整流桥， 在电路当中我们二百二输入以后啊，通过四个二极管整流以后啊，然然后到达了那个力波啊，大黑老大啊，大的力波电容， 你不定过来以后就接一个变压器啊，这个变压器已经被我拆掉了，没有了。然后到达电源管理芯片啊，电源管理芯片啊， 再然后过来啊，再过来就是一个 i c 啊， i c 模块啊， i c 模块，这个过来以后就就就到直流输出了啊，这里就是直流 输出啊，二极管，这里有几个二极管啊，这个二极管是那个保护二极管啊，这个是保护用的啊保护二极管 啊，这种二极管是稳压二极管啊，这个是也是这个是稳压稳压二极管，这个也是稳压二极管，这里有很多个稳压二极管 啊，所以说二极管在电路当中的用途啊，很广泛啊，所以说我们在电路当中很要很常用 啊，经常用到二极管啊，非常的实用啊。喜欢我的视频可以点赞关注收藏一下啊，长按三秒，给我一个强力推荐，我们下期视频再见。
