当我们在使用 g 八三打孔的时候,有时候细钻头总是容易短,粗钻头在着钻快速下刀至进给位置时,声音特别大,现在我们设置着钻距离为五毫米, 来看下道路的轨迹, 刀具从这里开始着钻, 净给移动到 z 十一, 再快速移动到空顶部,着钻开始位置, 然后快速移动至上次进给位置,也就是 z 十一深度,这样很危险,因为钻头在底部没做停留就抬刀了,一般底部是有一点残留的,钻头越大残留越多,动静越大。 解决办法就是安全于系这里填个数值,现在填入零点五, 再来看下道路轨迹, 敬给下到十一, 抬起来后快速下到十一点五,这样就预留了零点五安全距离。 而 g 八三格式是不能输出安全语系的,不过机床里可以调节 g 八三的安全语系,如果你不知道怎么调节机床参数也没关系,可以把 g 八三改为 g e 输出, 把这里三个勾都去掉就可以了。
粉丝1.7万获赞11.4万

朋友们好,本节课我们讲解 好 g 八三,本节课我们讲解城头转 g 八三的用法。好,我们刚才这个程序,上一节课我们讲的这个程序,我们复制一条出来, 复制一条出来,然后我们粘贴一条,好,我们来改一下 g 八三,然后 g 八三,然后就是什么?我们每当比方说转,每次 z 转身五毫米,我们都输一个五,是吧?然后这些都不做改变。 好,我们来看一下,就是抬到安全高度,就是转他就是什么意思啊?他转的轨迹就是就是这样的转一点,然后 抬起来,我,我这里移动一下啊,抬起来抬到一个安全高度,然后过来到下面的一个高度点,安全的一个两毫米,之后又往下转,转了之后又转转五毫米,然后又又直接抬起来。我这里为了直观好看,我往边上移动一点距离,往上抬,又抬到这个安全高度,然后又移过来,然后又降到 之前转的那个点,抬高两毫米的时候又继续往下转,转了之后又直接抬上来,我这里又为了好看,就是这样的,直接一直一直这么循环,一直这么循环,一直转到我们所要的这个深度 负的十五,是吧?我们给他的这个负的十五,然后转完之后,然后他直接就抬到我们的 g 九八的一个 z 安全绝对值的一个位置,然后这里是五毫米,是吧?我们 来看一下这里是程序是怎么输出去的啊?这一个刚才我们一看了,然后我们把这一个程序输出去,看一下这代码 啊,这里我们输入一个四, 好看见吗?这里是之前那个是 r 二,我们打开一下看见找到第三条程序, 看,啊,这里是 r 二,然后后面没有根扣值,对吧?这一个就是 跟着一个 q 五,就是每次转身五毫米。好,至于说这一个床子上是怎么去运行的,是系统内定的,就是我们只需要用 g 八三调用这个指令的时候,系统他 类定,它会指派我们的 z 轴去怎么去运行,它就是一个转到抬到安全高度,又转又抬到安全高度,是吧? 看一下啊,这效果 看到没有?这就是床子上钻孔的一个效果,就是这个效果,是吧?好,本节课关于 g 八三钻孔,就是抬抬到一个安全高度,又继续左转往下转,使用方法就讲到这里,谢谢观看。

师傅,同样的机器翻转孔,为什么我加工用的时间比你的长呢?因为你的回头量太大了呀。那怎么修改呢?看好了。

为什么同样是 j 八三,别人的操作效率就是比你高?那可能是你忽略了一个参数,那就是 d。 首先我们来看一下 j 八三的指令格式, 其动作示意图如下,我们知道使用 j 八三时,刀具会退到二平面或安全高度,然后快速下到距离刚才钻孔深度一个地直的位置, 再以 f 的速度往下钻一个 d 加 q 的深度反复循环,这个过程当中会循环很多个地址,如果地址过大,那么加工时间也会变长,从而影响加工效率。因此我们可以通过修改系统参数五幺幺五,减小地址进行优化, 比如地址设为零点三至零点五,这对大批量多孔加工的加工效率会有不少的提升哦。

加工这种类似产品,每次都得重新做刀路,这也太麻烦了吧。可以做个刀路模板呀!首先按照以下操作, 选中刀路,导出至想要保存的位置,然后在空白刀路途当选择导入,将自己保存的模板选上,选中刀路,点击导入即可。

为什么同样是 g 八三,别人的操作效率就是比你高?首先啊,我们先来看一下 g 八三的指定格式,其动作示意图如下, 我们知道使用这把三十刀具会推到二平面或安全高度,然后快速下到距离刚才钻孔深度一个地址的位置, 再以 f 速度往下转一个 d 加 q 的深度反复循环,这个过程当中会循环很多个地支,如果地支过大,那么加工的时间也会变长,从而影响加工效率。 因此我们可以通过修改系统参数,减小地值进行优化,比如地值设为零点三至零点五,这对大批量多孔加工的加工效率会有不少的提升哦。讲这么清楚,你应该学会了吧?

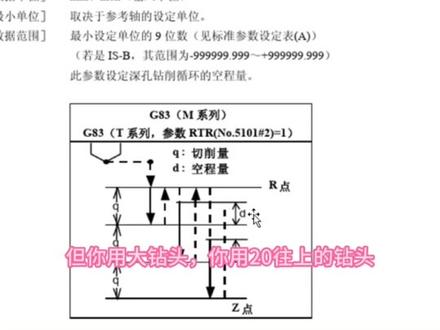

大家好,我们今天继续讲这个法兰克的参数,今天讲这个 g 八三, g 七三的推油量,两个参数,我们打开参数五幺幺四, 这里有五幺幺四是 g 七三的退位量,五幺幺五是 g 八三的退位量,这两个参数是在一起在一起的,一般我们就是设成一样,这个参数一般设置在零点三到一个毫米, 零点五属于中间值, 我们看一下它的参数,说明 这个是 g 七三五幺幺四, 他就是打孔的时候,我们往下打他 gt。 三有一个抬刀断袖的动作,他抬的这个量就是这个推回量, 就是这里的退费量。 g 八三, g 八三我们再抬起来,退休以后再下去的时候,他有一段空的行程,就是打不到,这个就是一个 g 八三的推黑料, 这个透水量对于大砖头和小砖头他是不一样的,小砖头的话,你设置零点五可能都会感觉有点多,他的空着的地方有零点五, 但你用大钻头,你用二十往上的钻头,特别是打一些硬的材料,像不锈钢呀这种材料,你钻头大,这个退量太少,这个穴子太大,如果掉在孔里的话,你下去才会顶到这个穴子, 会把你这个钻头的刃刃口给你顶崩掉,你钻头就是不经用, 这时候我们就要把这个凸显像给他改大一点,小砖头的话你就可以改小一点。 好,今天讲到这里,谢谢大家。


今天以发纳科系统为例,分享下 g 八三钻孔指令的两种加工模式,深筒钻销循环与高速深筒钻销循环。 g 八三两种加工模式的切换有五千一百零一号参数的二号位控制,此位值为零时, g 八三执行高速声控断销循环值为一时, g 八三执行声控断销循环。两者的区别是, 高速深筒钻销循环指定进刀量后,只会推刀指定距离,并不会将刀具退出弓箭外。而深孔钻销循环模式则是进行一个进刀量后,将刀具完全退出弓箭外,以实现更好的排泄, 再将刀具快速移动到指定空乘量,再进行下移进刀量的断销。接下来再来看下退刀量和空乘量的参数设置。高速声筒断销的退刀量有五千 一百一十四号参数,指定深孔钻销循环的工程量有五千一百一十五号参数,指定两参数的数值单位由设置中的输入单位指定。 所以使用 g 八三在深广钻销循环模式下编程时,需要给另一个安全平面二值,二值代表的就是 c 轴绝对坐标值,而在高速钻销循环模式下, 科二可以不给定。好了,这就是今天对于 g 八三钻销循环模式的分享,感谢您的支持!

哈喽,兄弟们,今天我们来讲一下我们加工中心在使用钻孔循环 g 七三和 g 八三十,怎么样去更改它的一个配套量。 他这个退刀量的话是由我们的一个机床参数设定的,我们来看一下怎么修改。好。首先我们把那个参数开关给他打开, 我们找到参数页面,我们这里搜那个五幺幺四。 好了,我们在搜索号码。好,他这里一个五幺幺四就是更改我们那个 g t 三退刀量的值的,所以的话我们给一个零点二到零 点五就可以了,可以做零点二。好,然后下面这个五幺幺五这个参数就是七八三的一个配套量的参数,然后这里我们也是改成零点二。 好,这两个参数改成这样子我们就可以了,我们把参数开关给它关掉。 好,这样的话他每次钻孔的话,他就是配刀量,就是配零点二吗?学会的老铁记得点个关注。


在 mdi 模式下打开设置,开始参数设置 home 键,打开目录,翻页找到复合型循环相关参数,点击输入进去参数列表,就可以看到固定循环。 g 八三的流控量默认是二,修改为零点五,在使用 g 八三钻孔是会快一些。
