广联达筏板不同标高怎么设置

第十四节绘制法版基础，这是法版基础平面图，图纸这里写着为注明法版后八百版顶的标高是负五点五五米，我们在左侧法版基础中新建一个构建， 这里我们改一下他的名称，法版的厚度和版顶标高，然后我们在上方建模工具栏下找到直线绘制 平面图中这里白色的线就代表阀板基础的外边线，我们沿着这外边线把阀板基础绘制上去， 这样我们一整块八百厚的阀板就绘制完成了。这里我们看到中间有一块阀板的厚度是一千一百， 这里我们可以复制一个新的法版基础构建，将它的名称和厚度改成一千一百。 然后我们鼠标左键选中前面画上去的法版，再点击鼠标右键，这里会弹出很多的信息，我们找到分割功能，鼠标左键点击， 然后鼠标左键沿着这一千一百厚度的阀板边线分割， 这里线画完后要点击鼠标右键确认分割区域，才会把这块单独分割出来。分割完后我们点击这块法板，将这里的构建名称改成我们后来复制的一千一百后的名称， 这块阀板的顶标高一样还是改成负的五点五五米，这样我们的阀板就绘制完成了。

兄弟们继续赶工程啊，边赶工程边跟大家分享知识点啊，我们今天来分享一个，就是很多同学困扰的，也是很多人问的一个问题啊，就是基础高度不一致的时候应该怎么设置，我们现在看下图纸说明啊， 好，我们圈一下啊。啊，除助眠外，基础面标高啊，看到啊，点标高为负零点六啊，绝对标有用吗？跟我们一点关系都没有啊，这个是测量方线用的，那这个标高负零点六， 那我们负零零六的话，我们在基础里面的话应该怎么设置呢？啊？这个的话比较简单啊，我们可以直接在楼层里面设置一个啊，因为我们是负零零六吗？我们可以找一下这个基础的高度，就是厚度啊，这个厚度的话是五百，这个是四百 a， 这个有点问题了，这个是四 啊，这个四百对吧？所以四百的偏多对吧？四百的偏多的话，我们可以来想象一下啊，你这个成台如果是这样子，你这边是四百 对吧？面是负零点六，那四百加零点六的话下就等于多少啊？这个底部是不是等于负一米啊？所以我们的广联达里面啊，设置楼层的时候呢，我们就设置为负一米， 怎么设置啊？因为我手层这一块的话是设了一个零点零五的啊，就是五公分的这个结构和建筑的高差，所以我在这个地方设零点九五，那加起来刚好是负一米啊，这个就是我们基础的底背高 好点标高负负一的话，那我们如果像这种情况的话，设置好之后呢，他会直接变成点标高，他直接就是负零点六，所以这个时候的话我就可以不用去设置了， 当然这个的话可能要一个一个去看，也浪费时间，对吧？所以我们这样设置好之后啊，这个层高其实设多高都没关系，就是我们这个工程来说啊，在我们旧层，那我们设置好之后呢，一个非常简单的啊，就是你设置完之后呢，直接框选啊，直接框住他 啊，框中完之后呢，然后在这个点标高这个位置啊，这里直接数负零点六就可以了 啊，这样的话我们就一口气啊，把所有的构件呢都改好了，改好之后呢，然后我们再根据不同的，比如说你看这个地，这地方是负零零八，对吧？单独改一下这个呢，框一下啊，负零零八三个， 好，这四个的话是负一点四，再框一下负一点四就可以了，明白吗？所以我们先处理集中大批量的，再来处理这么几个个别的 啊，这样处理起来的话就比较快，所以在这个时候的话，你就不要去纠结，哎呀，我这个技术层高到底怎么垫呀，对吧？这个负一点二，这个负一点四，这个负一点点八，等等等等，没关系的，知道吧？所以这一块的话不要纠结啊，我们尽可能的垫一个跟他接近的啊，这样的话 有利于我们去啊处理这些构件啊，这个标高这些问题。另外一个的话就是避免的处理，避免出现更多的问题啊，然后的话更重要的话就是什么呢？就是我们的一个处理方法，先集中大批量处理，然后再着够去修改就可以了。好，今天分享到这里。

目前版本不能处理的阀板变节面一、由于很多情况下车库底板是需要放坡的， 有两种放坡形式，分别是结构放坡和建筑放坡。如果是结构放坡的情况下，存在高差情况下，只有一种情况可以设置阀板便捷面， 即存在高差且放坡角度是一样的。如果放坡角度不一致，是无法设置便捷面的，也就是写法板不能和平法板设置表界面的。二、遇遇到不能设置便捷面的情况下如何处理呢？ 这个方法能很好的处理，用挤水坑来处理，你们可以去试一下操作为设置挤水坑底部标高为低，侧阀板底标高用 用到设置便捷面的位置一、最多的就是阀板存在高差的位置。二，其次是阀板存在厚度不一致的地方，这些地方有外墙和内墙的条基处，头部房间四周，主楼与车库相交处。 车库内的所谓的条形基础，一般用软件里条形基础是处理不了的，处理不了的情况下和阀板加厚设置便捷面式 一样的处理方式。设置便捷面要点，一、阀板基础界面右上角设置便捷面。 二、按照顺序以此设置便捷面，这个顺序看你自己的习惯，但是这里要强调的是，当所做车库需要设置便捷面的地方，很多的时候 需要多次检查是否全部都设置了便捷面，检查的方式就是三维状态下查看，这个没什么更好的方式，如果遗漏了很难发现，只能是三维状态下仔细的查看。

哈喽大家好，在我们用广联达时呢，工程中都会遇到同一位置不同标高的地方，比如楼梯还有多层梁， 那若绘制在同一分层，在俯视的状态下，那只能编辑到标高较高的图圆。那在分了层后绘制图圆呢？俯视状态下，就只可对当前分层的图圆进行编辑，若工程复杂呢，绘制到不同分层后，俯视状态下呢，也只会显示当前分层的图圆， 这样做出来呢，让工程显得更加清晰直观。下面我们来看怎么操作。首先先绘制出其中一个图圆，然后在属性列表里调整好标高， 再切换到分层。二，再开始绘制另外一个图圆。那如果在绘图的过程中忘记设置了分层，那么也不要着急删除，可以直接打开三维模型，选中需要分层的构件，全部选择上， 然后再进行右键里面呢找到复制到其他分层这里呢，需要注意，因为复制过去后，这一个分层呢，他并没有删除这些构件就会出现重叠，所以呢，在复制的时候要勾选上下面的这个，复制后删除原始分层的图源就可以了。关注我，学习更多翻页儿知识！

滑板便捷面如何设置的问题？在实际工程中，设置滑板便捷面多用于不同厚度或不同标高相切的两块滑板。 根据实际工程绘制好滑板基础之后，在滑板基础界面点击设置便捷面，鼠标左键选择两块滑板，鼠标右键弹出滑板便捷面第一框，根据图纸设置好参数之后点击确定，这样滑板便捷面就设置成功了。我们来三维看一下。 在设置滑板便捷面的时候，我们需要注意两点，第一点，两块滑板必须存在高差。第二点，两块滑板在俯视状态下必须是相切的，中间不能有缝隙。

大家好，本期视频学习画法版基础与垫层。首先双击打开基础平面图，左侧导航栏内找到基础法版基础，单击构建列表，新建一个法版基础。 下一步在图纸中找到法版的厚度、标高等信息，将图纸中的信息填写到构建属性中， 填写完构建属性后，点击上方选项卡中的直线绘图，沿着图纸中的法版边缘线绘制， 绘制完后右击鼠标结 结束，打开三维视图，即可看见刚刚绘制的模型。 接下来我们开始划垫层，点击导航栏内垫层构建列表，创建一个垫层， 点击构建列表，创建一个面试垫层，构建属性中的厚度，按照图纸修改。下一步点击智能布置法版， 然后选中法版，右击鼠标出边距离也是按照图纸中的信息修改。打开三维视图就可以看到布置好的垫层。 本期视频就到此结束，关注我，每天学习一个广联达知识，我们下期再见！

修改，爸比你会唱小星星吗？第二种情况是版底有高差的设置方法。那我教你好了，那么用到的功能同样是设置滑板垫前面。

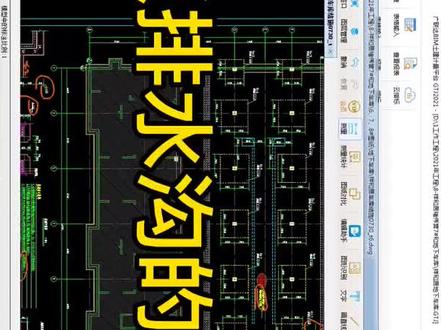

法版排水沟的布置， 看图，滑板上有排水沟， 详图在这。 首先分割法版， 根据图纸分割出排水沟， 根据图纸要求输入排水沟标高， 然后选中两块滑板，使用滑板变洁面的功能，根据要求输入 相应参数， 然后三维查看下， 最后汇总计算，看下钢筋， 选中一根钢筋三围看看。 哇哦，不错呦。

广联达软件标高设置注意点，咱们在使用软件建模的过程中啊，经常会将楼层或是构件复制到其他楼层， 这时候标高的定义就显得尤为的重要，咱们建议按照以下原则啊，在定义高度的时候，尽量少采用这种具体的数值， 应该尽量采用层底或者层顶标高加减某一个数值的形式来体现。这样的话呢，咱们在楼层间复制的时候呢，标高定义就不会出现错误，这也是一些大型造价咨询公司的强制性要求和做法，你记住了吗？

哈喽，大家好，今天我们来看法版的便捷面，以这个工程图纸为例呢，说明里写出了基础顶标高为负五点二，未注明的法版厚度呢为七百，那图纸中注明了这个区域的高度呢是一千二，是属于局部加厚， 像这种便捷面处的钢筋构造呢，该如何处理呢？咱们先找到这个地方的大样图，基础默认高度呢是负五点二， 从图中可以看出，局部加厚跟阀板呢是处于一个上平的状态，下面高差呢是五百，可以看到七百厚的板底钢筋呢，卯入一千二的阀板里，毛固长度为 la。 一千二厚的阀板，板底钢筋呢，卯入八百厚的阀板， 毛固长度呢也是 l a， 毛固点是从洁面处起算的， l a 是受拉钢筋的毛固长度通过查表呢可以计算。那为什么不用抗震毛固长度 l a e 呢？因为呢，法版的基础是不参与结构抗震的，所以满足 a 就可以了。那我们再看在软件中呢，这是怎么操作的？首先先画好两块滑板，标高呢是上平，先选中需要便捷面的两块滑板，然后点击右键，右键里边呢找到设置滑板，便捷面 中间这个红线呢就是两块滑板的交界线，那么按照图纸呢，这里是零，角度为六十度，然后点击确定就好了，关注我，学习更多翻样知识。

这一期讲解一下新建楼层设置层高还有底标高， 我们这张图纸呢，一共是十八层，有一个屋顶，有一个电梯机房，我们先来设置他的楼层，我们地下有两层， 我们选中这个基础，点击插入楼层，这样地下就可以建出来两层， 然后地上呢，我们来看一下他的层高，都是两米九的，我们直接在这个手层上面先建一层， 点击这个手层，点击插入楼层，就会插入第二层，我们输入这个 手层地面的标高，手层地面的标高是负的零点一，一在这里输入负的零点一，一手层的层高是两米九， 直接在这里输入两米九，第二层也是两米九，然后负一层， 负一层是三点零四， 很多图纸啊，他不会写他负二层的底标高是多少，我们直接去看一下这个基础顶的标高，然后用这个负一层的地面的标高减去顶标高，就是负二层的层高。 我们找到基础图， 我们的基础底标高是负的六点六五，看一下它的高度，罚板是零点七， 我们来计算一下 负的六点六五加上零点七， 这就是基础的顶标高，我们用负一层的底标高减去它， 这就用它 加上三点一五，两米八，在这里输入两米八， 然后我们基础输入七十，看这个基础的底标高就是负的六点六五，然后我们这个第二层网上都是两米九的层高，我们在这里改过之后，直接点击这个第二层，点，插入 下面插入的楼层都是层高二点九米， 一共是十八层，我们先建到十八层， 然后十九层呢，我们就要改他的层高了，我们的十九层是一点九八米， 二十层是三点零三米， 你学会了吗？点个赞哦。
