哈喽,所有老铁啊,大家都知道咱们水冷是作为一个快速散热的一个载体啊,一个方式在 diy 当中发烧友当中是比较受欢迎的, 但是我们很多工业,他们的用户,包括服务器也是需要咱们快速散热的,因为有一些呃卡片式的服务器机箱,他在的温度呃散热是非常的不好。我们今天就带大家看一下我们即将改装的这一台服务器的一个机机箱啊。 啊,这是老铁送过来的一个差不多应该算是四油的夫妻机箱吧,正常这个机箱的空间还算是比较大的,我们是准备在里面进行改装,就是所有的水冷的话,我们准备装在里面,然后这个服务器是两 快 cpu 的八三八零,然后四幺八九平台的一个 cpu。 呃,我们是准备把这台机箱进行改装一个水冷散热啊,主要就凉快 cpu 的一个散热。 后期的话咱们大家呃可以看一下我们具体的改装效果啊,也完成我们一台服务器的改装,因为服务器改装我们可能要改内部的结构,包括里面的一些进行切割,可能不像常规的啊,正常后期的话可能要改变里面的部分的一个结构,但效果我们要具体的看。
粉丝2506获赞1.6万

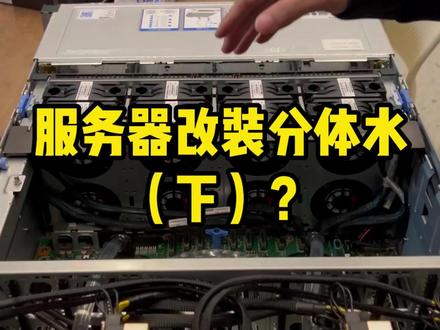

工业上的噪音有多响?之前说的改分离水啊,已经改好了,大家可以看一下现在的效果。大家肯定要知道他这个冷牌挂哪了。跟着我的镜头走,看这个水管的长度啊, 一直走到这里啊,分体式机箱啊,里面挂了两个冷牌,用的是两个四点零厚度的三六零冷牌啊。水泵是一个第五的水泵标程,有八米的扬程啊,大家可以看一下这个水管的长度啊,应该没有虚标。其实这种服务器冷头不是很好找啊,但是这个效果还是挺帅的。这边有冷头上不用的口,一定要拿快拧堵好, 别问我怎么知道的。咱们来等这个机主过来验收这个成果,看看到底噪音还大不大。如果不行的话,咱们可能还需要把这四张涡轮卡也改成分离水冷,咱们敬请期待一下。

今天在最新的 intel 四幺八九平台上讲解 家用服务器选配件区别于工业电脑。工业电脑工作在震耳悦聋的恒温机房,家用机的性能和散热效果、噪音都需要平衡,所以我还是选择了水冷方案。 cpu 冷投机出面一定要仔细处理,才是到镜面一尘不染为止。 水冷头压在 cpu 上面的时候,需要小幅度上下左右移动,目的是为了规矩和 cpu 充分接触。 安装水冷头固定螺丝一定要掌握技巧,对角线更拧,紧缺后换另一条对角线,确保冷拖回六 向我手里均匀。 我的相处是曾经不会的风雨。

这台服务器是我们改装的塔式服务器,老板觉得原装 a 六千显卡的风扇太吵了,我们就改装成水冷散热,这样改装之后性能可以完美发挥的情况下, 噪音也会减小很多。这台是客户个人使用的服务器 a 六千,之前的视频中也和大家介绍过,是用来做图形等计算专业卡。话不多说,给大家看配置。



我们今天要改的卡来自特斯拉 p 一百, 好,我们看完 p 一百的外观以后啊,大家都知道,其实这张卡应该是利用在服务器的风道吉祥里的这个运算卡,那特斯拉的显卡我们已经改过很多个了,从 p 一百, a 一百,然后 v 一百,还有 这个未来我们也可能会去改这个 h 一百,那么这张特斯拉显卡有很多朋友会把它用在这个机箱里面,就 pc 机箱里面,那么这个时候封道是不正常的啊, pc 机箱里面他会在右侧入风,他这个被动上,虽然整卡的工号并不是很高,大概也就是两百五十万到三百万之间,但是如果说你要对这机箱进行撤推,然后出风,那么你的这个风扇的风量 必须达到非常非常高,要么就是转速极高,那种服务器内的万转即的侧吹风扇,才可以达到它的散热效果,同时还要避免这个灰尘,最好是在无尘机房里面进行运行,不然的话长时间这个里面全部都会被灰灰尘给堵住, 那么这种情况下,这张显卡上的效率都会大幅下降了。如果在 pc 机箱里面去应用这张显卡,其实也有很多咸鱼,上面去搜这种显卡,然后 把这张显卡 pc 画,然后放到自己机箱里面啊,用作这个训练用啊,包括这个什么, 呃,做作业啊,啊,利用人工智能运算啊,在这里做开发啊,然后甚至一些这个学生群体啊,用 p 一百 非常非常多,我们建的非常多,但是实际上这种没有主动散热的情况下,这个显卡是完全顶不住的。好,那这样显卡原装散热我们就不用测试了,因为没有测试通道啊,温度肯定很高。拆这样显卡非常简单,我们先把挡板的三克螺丝拆掉, 那所有的背板螺丝拆完以后,挡板就可以分离了,这个散热器也就可以从 psp 上分离下来。 拆完散热器我们可以看一下,其实这个显卡其实应该是客户换过自己换过规矩,但是可能没什么作用啊,不管你画再好的规矩,我说的风道因素啊,是最重要的因素, 抛开风道因素,那么就是你散热器体量在 pc 画的里面,其实是不够给这个信用卡进行散热的。好,我们把柜子清理干净,开始改装,现在我们 pc 清理干净了,然后我们给正面贴上这个导热膏, 因为这张显卡显存是 hbm 的显存,直接结集成在核心,封装在核心旁边的,所以我们只需要给这个 供电的及散热导热就可以了,然后把这个零点七五导热膏按照配件尺寸裁定好贴上。好,现在我们把 上面的这个供电大膏都贴好了,那么在这地方有两个小的电感啊,魔术管,不要忘了,贴好以后,我们把感应键拿过来,然后 大致对齐螺丝孔位,把它贴合上去,接着我们把 pcb 和改正键捏紧,然后倒置过来, 到背面来以后我们要对齐所有的螺丝孔位,这个时候对齐的话,你不要把皮皮拿下来,你就只需要在他贴合的平面上面去左右挪动对齐就可以。 然后接下来我们把这个挡板和他的这个位置对对齐,然后将背板拿过来 对齐螺丝孔位,那么因为挡板只有一个螺丝需要固定,所以我们先把这个螺丝把它放进去,然后固定住,把它拧住,这样挡板就不容易掉,我们再来把所有其他的螺丝啊全部都放进去,注意拧紧 所有螺丝放进去以后,我们先把螺丝啊全部都拧进去,这个时候你不要每一颗螺丝都拧紧,确定所有螺丝都可以拧进去以后,我们再来逐步收紧 所有的螺丝,拧紧以后,我们到侧立面去观察一下,看一看所有的背板台阶,螺丝台阶和正面感见台阶是否和 pcp 正反面接触紧密,接触紧密就表示我们螺丝引领到位, 然后挡板处其实只有一个螺丝固定,那我们需要把拿一个自攻螺丝啊对准其中一个螺丝孔位,然后把它拧进去,这样就可以在侧里面去 去把这个掌板固定一下,那么这样固定住以后,我们就比较稳当,可以装到机箱里面去,好到正面来,我们给核心涂上我们附赠的 p 二三规矩,规矩涂抹均匀以后,我们拿出水龙头, 那么摄像头我们是使用库伦之尊的这个一体式水篮进行设计,嵌入式安装,他是利用这四个螺丝孔位置于固定,所以他不支持其他品牌的一体式水。 那接下来我们安装水龙头有四个螺丝,那么其中第一个螺丝你选安装这个螺丝,那这个螺丝他的螺丝帽啊 放进去会和这个水龙头这个管子,这个模块数量,模块会有干涉,因此我们拿螺丝刀啊,然后顶住这个螺丝,一直顶住,拧到顶, 拧到底部以后就可以排除掉这种干涉,那么这样我们就可以第一个安装这个螺丝,那这样安装就容易成功。如果说第一个不是安装这个螺丝,那么最后装这个螺丝的时候,他是清洁进去的, 就容易安装失败。这个地方尤其要注意,我们拿小螺丝刀,然后捏住这个旋转头管,让跟头平面和 gpu 平面平行,用螺丝刀顶住第一颗螺丝,然后下压 啊,这里一定要注意,下压是用螺丝刀用手指去顶住下压,让你手指感受啊,在第一个螺丝孔位在那,然后拧个三五圈,这个时候不要拧紧,不要拧紧,那么对角螺丝还有这个雨量,我们可以左右挪动对齐, 接下来我们上对角螺丝,那么只要对角螺丝装好以后,另外两个螺丝也就非常简单了。四个螺丝你好,那么这个改装就已经完成, 那这四颗螺丝的拧紧啊,不需要使用马力,也不需要使用大螺丝刀, 用这种小螺丝刀反复拧啊,拧到刚好用一点力气就拧不动,就表示这个核心已经贴好,那因为这张显卡所有的发热源呢,基本上都在这个核心上面,所以核心拧好了后,温度 表现正常,那么效率是极其的高了。
![[捷睿水冷]老Q改装联想拯救者Y9000P 2022水冷散热 [捷睿水冷]老Q改装联想拯救者Y9000P IAH7H 2022风水冷混合散热](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/bc8d3bf93d5eed107ded0ee3cb7e6933~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2095970400&x-signature=GFy3%2F1dfQdkbrBnZtK0NwewEJTk%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260605061759C46D2812ADE7F9ED3530)
吉瑞水冷老 q 的改装流程一、改装前主板 byos 备份,显卡 ys 备份。二、改装前待机温度测试压力测试温度。 三、改装前 cpu、 显卡、内存、硬盘、主板、显示器、电池、无线网卡配置截图备份。 四、改装前拆机流程照拍摄,包含整机 cpu、 显卡硅脂、散热器端硅脂、风扇灰尘和散热片灰尘状态照片。 五、改装前清理散热器灰尘和硅脂或者液晶免费项目。六、改装前清理主板上的硅脂、液晶和导热凝胶芯片都要能看出 表面文字。七、改装前给 cpu、 显卡、供电芯片、南桥内存、硬盘等位置拍照。八、改装前给散热器脱漆清洗,没有油漆的散热器也要用脱漆剂清洗焊缝里残留的原厂注焊器。 九、改装中给刚焊接完成的散热器清洗注焊剂不清洗的话,温度高了注焊剂会从缝隙流出来。十、改装中给洗干净的散热器冲洗铜管内部油污无缝铜管都是挤出成型的,内部有油。 十二、改装中因为液晶而渡孽的前后效果图拍摄。十三、改装后给原配散热器有油漆的补漆并拍摄。十四、 改装后给主板上液晶或者硅脂导热凝胶以后的效果图拍摄。十五、改装后安装散热器的整体盒局部细节效果图拍摄。 十六、改装后的风冷压力测试,水冷压力测试,水冷 fpu 单烤,水冷 fpu 加分 mark 双烤测试并截图。 十七、改装后的水冷游戏测试鲁大师跑分 y 二三跑分 cpug 跑分截图能打开三 dm mark 的也会测试 times by 跑分。 十八、水冷游戏测试会用采集卡录制游戏视频,有很大概率会投放到 b 站直播间。 杰瑞水冷老 q 的改装流程一、改装前主板八 l s 辈份显卡 v 八 s 辈份。二、改装前待机温度测试压力测试温度。 三、改装前 cpu、 显卡、内存、硬盘、主板、显示器、电池、无线网卡配置截图备份。 四、改装前拆机流程照拍摄,包含整机 cpu、 显卡硅脂、散热器端硅脂、风扇灰尘和散热片灰尘状态照片。五、改装前清理散热器灰尘和硅脂或者液晶免费项目。 六、改装前清理主板上的硅脂,液晶和导热凝胶芯片都要能看出表面文字。七、改装前给 cpu、 显卡、供电芯片、 南桥内存、硬盘等位置拍照。八、改装前给散热器脱漆清洗,没有油漆的散热器也要用脱漆剂清洗焊缝里残留的原厂注焊剂。九、 改装中给刚焊接完成的散热器清洗,注焊剂不清洗的话,温度高了注焊剂会从缝隙流出来。 十、改装中给洗干净的散热器冲洗铜管内部油污,无缝铜管都是挤出成型的内部油。十一、改装中焊接关键点在未喷漆前的细节图拍摄,喷漆不应该是用来遮丑的。 十二、改装中因为液晶而渡孽的前后效果图拍摄。十三、改装后给原配散热器有油漆的补漆并拍摄。十四、改装后给主板上 液晶或者硅脂导热凝胶以后的效果图拍摄。十五、改装后安装散热器的整体和局部细节效果图拍摄。十六、改装后的风冷压力测试,水冷压力测试,水冷 fpu 单烤,水冷 fpu 加 firmark 双烤测试并截图。 十七、改装后的水冷游戏测试鲁大师跑分 r 二十三跑分 cpuz 跑分截图能打开三 d mark 的也会测试 times by 跑分 十八。水冷游戏测试会用采集卡录制游戏视频,有很大概率会投放到 b 站直播间。

做硬管方案,弯管操作不可缺少,今天带大家来看一下如何弯管。大家好,我是北京水营老赵, 子曰,公寓善其事,必先利其器,所需要的材料有 ptg 或者雅阁的材质,金属管暂时处理不了。多功能弯管器,一千五百瓦以上的日红枪防则内塞条,把内塞条塞到管子里面, 打开热风枪,双手拿着管子两侧,把需要加热的部分在热红枪上面烘烤, 距离封口要有一定的距离,双手转动管子并左右移动,让管子均匀受热。这里要注意一定不能烤的时间过长,这样会把管子烤的严重变形,后续无法操作。在管 板子稍微变软,迅速的放到弯管器上面定型,大家也可以根据自己机箱里面的角度距离,用弯管器定型出自己所需要的 u 型、 s 形等各种弯管造型,最好戴上手套 扶住管子协助定型,等待管子恢复硬度,即可抽出内三条,这样就可以完成弯管的操作。

本期视频我们重点内容是 教大家解析特斯拉 a 一百的他的水冷改造案例,那么特斯拉 a 一百,呃,还有 p 一百 v 一百作为这个特斯拉的专业数据中心运上卡或者深度学习服务的这个专业卡, 他的散热问题其实一直是一个 pc 化的问题。什么叫 pc 化的?就是很多人想把它装进去这个 pc 主机里面,那他就会碰到第一个装配以后,因为他是被动散热,那么右侧的这个风扇 需要的这个风量是极大的,但是入风面积确实很小,在这种情况下,需要足够的入风量的情况下,就需要提高这个风扇的转速,因此在服务器内可以提供万转级的风扇,但是在 pc 机箱里面是无法固定 转接的风风扇,并且对应的风道也无法构建,因此改水冷解决了几个问题。第一个是解决他散热问题,因为它的温度肯定比这个单独用万转级的服务器风扇要低的多。第二个噪音问题,这种万转级的风扇, 当然你听说万转,那你就知道这个噪音肯定不小,大于七十五分贝很正常,所以如果装在 pc 里面去有这个转数,那你的耳朵八成会受不了。第三个当然是装配问题,对吧? 他除了解决这个散热噪音,还有装配到这个 pc 机箱里面,他需要有安装位,那么这个安装位我们同时也解决了。比如说水冷在 pc 机箱里面有很多的这种两四零和三六零水冷位的设计,包括这个左侧的 装配设计,然后风道的设计都可以解决,因此这三个问题都可以得到解决,那么本次我们这个案例主要是来拆解和改装,那么拆解之前,我们首先来看一下他的这个原装散热,在这开放式的环境下面,针对了这个散热测试的测试截图。 好,我们可以看到这个测试的话大概也就两分钟时间,当然我们采用的测试是这个锻炼测试平台,那么测试两分钟他的温度就只低八十度。 那当然还有一个原因就是我们的右侧的这个小风扇呢,九厘米的风扇,他只是一个四千转的风扇,工业紧,但还达不到万转机那个标准,所以他的温度也偏高, 在开放式的环境下,显然不是他的解决方案,因此我们进行拆解,当他刚才我们一直运行到这个一百四十瓦的工号,当然因为温度过高,然后他进行了降频。 那么现在进行拆解,我们需要拆解的地方,第一个是背板上面所有的这个螺丝,然后是这个挡板处有三颗螺丝需要拆解,那我们现在一一的对他进行拆解。 好,现在我们所有的螺丝,包括挡板螺丝和背板螺丝都已经拆完了,拆完以后我们可以去分离这个原装散热器, 那么分离这个原装散热器,我们看一下具体的细节,应该是我们拿住这个原装散热器的主体部分,然后 轻轻的拨动这个显卡的 pcb, 那这个 pcb 粘连,因为这只显卡用的时间较久了,然后刚才我们预热了一下,所以粘连不是很严重,然后很轻松就已经把它拨开了。然后我们看一下这整个 pcb 的这个原貌, 因为这个显卡可能使用过超过一年的时间,所以上面的灰尘其实还是有一点,我们把上面所有的灰尘灰尘全部都清理干净,现在我们把整张 pcb 的这个正面的供电部分的导热膏已经贴上了,那么在右侧的这个地方需要讲解一下, 那么右侧这个地方分为不同版本所需要的这个大的这种呃电感的这个导热材料是不同的,那如果是和左侧这个供电,左侧这个供电相同的这种高 度的电杆,你看可以看到这个电杆,左侧这个电杆其实和右侧这个电杆高度是不相同的,这个要高一些,那么右侧这两颗要稍微低一点,所以如果是这种情况的这个呃 v 一百,那么右侧需要贴这种三毫米的导热膏,把它贴上去用来导热补充这个左侧这个导热高度不足的 这个间隙。那如果右侧是用了这个和左侧相同高度的导入高呃这个电卡,那我们导入高也要用左侧相同高度的,这是根据这个显卡出货的批次不同 带来的这个做工工艺略有差异,那其他地方全部都是用薄的零点七五的导入到进行的贴合。那么现在我们贴完以后,我们就可以把改装件对起这个螺丝孔位 台阶,然后把它放上去就可以,这个部位就比较简单了,然后放上去以后我们就可以把它捏紧,然后倒置过来放到桌面, 这个时候我们保持所有的这个螺丝孔位对齐,然后贴紧,贴紧以后我们左侧这个挡板需要把它对齐孔位,然后在这个地方我们需要安装一个, 提前安装一个这个 m 二乘乘以六的螺丝,把它固定,我们来看一下,好,我们固定好左侧这个挡板螺丝以后,就可以对齐所有背板螺丝,把背板装上去, 然后再安装所有的背板螺丝。首先我们把所有螺丝放进去 这个地方,要注意所有螺丝放进去不要拧紧,这个目的是为了让所有螺丝都能准确的拧到这个螺丝孔位置, 因为有些螺丝如果你提前固定了,那么有些其他的孔位可能会产生偏移,没有这个活动空间,那么螺丝可能无法正常拧进去,所有螺丝放进去后,我们再来拧这个背板螺丝,那么相对对齐的可能性就更高一点。 好,经过反复的拧紧背板螺丝现在都已经装完了,然后侧面 挡板这个地方还有三个孔位,我们我们可以对准这个孔位装上两颗或者是三颗对应的这个 尖头螺丝,这个螺丝只是用来固定这个挡板,方便安装的,所以这个地方对齐这个翅片内的缝隙拧进去就可以了。然后挡板注意右侧要对齐这个边距, 如果有的只能对到一个孔位,那么就装一颗螺丝就可以了,如果有的可以对到两个孔位,那么就装两颗螺丝,那我这里选择装上两颗螺丝对齐, 上下各装一克。 好,我们可以看到这个背了,这个挡板螺丝装了两颗螺丝对齐以后,这样固定显卡的时候就非常紧致了, 那么整个改装过程最后的步骤就是安装这个旋转头了,我们在龟子上附赠的这个华能之源的 p 幺三这个高导热系统的导热龟子,那么这张显卡会用到两只这样两颗的龟子,因为它核心比较大,均匀涂抹以后,我们用这个拨片 把所有的龟子给他抚平均匀涂抹,再来安装这个水龙头就可以了。现在我们龟子已经涂抹均匀以后,我们开始安装水龙头,那这个版本是我们开发使用的,是一个 至尊的一体式水冷冷头进行嵌入式安装的,利用冷头至周边的四个孔位进行固定,那么现在我们把冷头桶底的这个保护膜撕掉。 其实我们在这个显卡上面还设计了海盗船水冷的这个改装件,只是没有量产,但是未来如果有需要,我们可以把它改变为这个海盗船的水冷进行匹配安装,那么会更简单一点。 这四个人头的固定点,我们需要用 m 三乘以八的这个螺丝进行固定,这种固定方式让这个 安装和拆卸变得很简单。但是我们在固定的时候会看到出入水模块这里有个孔位,他这个孔位和螺丝这个螺帽会有一些干涩,因此我们需要把这个螺帽顶着拧进去,拧到底以后,那么就可以消除这个干涩, 就可以正常拧这个螺丝。因此在这种情况下,我们也需要第一个来固定这个螺丝,把声卡对准自己,然后选择上方位进行安装,那这个时候我们把水龙头立起来,然后平行于这个显卡的 gpu 核心, 接着我们用小螺丝刀,小螺丝刀顶住这颗螺丝,然后向下 去感受呃,这个螺丝台阶的孔位在哪里?然后进行固定,这样的话第一颗螺丝就很容易能够拧进去了。但拧进去以后我们不要拧紧,我们接着来上他的对角螺丝, 这个对角螺丝因为第一颗螺丝没有拧紧,所以他找这个螺丝孔位的时候就左右挪动的浮动,然后对准对角 螺丝拧紧以后,我们再来上另外两颗螺丝,四颗螺丝全部拧紧以后,我们就可以上机进行测试了。那这个改装过程其实是非常简单的,如果后续我们会量产海盗船的版本,那么海盗船版本其实安装过程也基本相同,只是这个螺丝会安装的更简单一点。 现在我们把这个四个螺丝逐步用这个小螺丝刀收紧,但是不要拧的太紧,如果拧的太紧,下面的这个核心可能会因为过度的挤压导致在长时间运行后脱汗,因此 他这个只需要用这种小螺丝刀逐步收紧,到你刚好用一点点力拧不拧不动就可以了,不需要蛮力去用大螺丝刀拧,那样很危险。然后所有螺丝拧紧以后,你就可以上机测试了,那么整个改动过 就已经完成了,是不是很简单呢? 好,这个 v 一百十六 g 的这个改装视频我们已经录制完成了,前后对比一下,温度降幅其实挺大的,但最重要的还是说 装配问题,还有这个机箱内的装配问题,包括散热问题和噪音问题同步解决。那么同时我们前面其实也录过很多 v 一百、 p 一百和 a 一百的视频,但是我们其实要告诉大家的是,我们正在逐步开发包括 call 卡的高端 显卡系列,比如 rtx 四千、 rt 五千、六千和 rtx a 四千、 a 五千、 a 六千都开发同样支持。那未来包括特斯拉的很多显卡,包括现在很多人找我们这 m 四零的显卡都可以做,包括 a 幺零的显卡,我们也做过 a 四零的、 a 六零这样的显卡, 大家都在要求我们进行开发和定制,可以解决很多显卡的各种散热问题、装配问题,还有空间局限问题。好,关注我们,未来给大家带来更多精彩的视频案例。

接下来我们将换上新的 cpu, 接着涂上硅脂,记得把硅脂适当的涂抹均匀,只要相对平整的涂在 cpu 的表面上即可。剩下的工作就是把所有刚才拆下来的配件全部都安装回去, 全部安装好后,接下来就用到我们的亲密仪来检测这套平台的密封性。十到十五分钟之后不漏气就可以开始加水的工作了。这里我们用的是蒸馏水,不是桶里面那些废水啊, 这水老板你最高处借出一根软管,从这里加水, 加至水位连进注水口时就可以停止加水。接下来就是开机,让水泵工作起来,让水在整套平台里循环, 从而使水到板里的水位下降。此时我们在关机重新加水,这个过程呢要至少重复三到五次,直到水到半里的水加满为止。水加满了,机器人正常开机。接下来我们就要检测他的温度了, 通过 a 大六四双考测试,考级十分钟 cp 温度平均保持在五十五度左右,功耗为一百一十八瓦分体。水冷在温度控制表现上还是非常强大的。

今天给大家讲一下内存扇叶马甲的安装,用到的是 ddr 无小滤条加巴的风扇扇叶马甲, 每个马甲里面有三条导液片,每个里面都是两片灰色,一片蓝色,灰色薄点,蓝色厚点。根据内存长度把导液贴裁剪好。 因为小绿条只有单面有内存颗粒, 所以把蓝色厚一点的导液贴贴在没有内存颗粒内面。 把灰色宝典的导液贴贴在有内存颗粒的这面。如果其他内存双面都有内存颗粒,就把两面都贴上灰色薄的导液贴。 裁下内存扇叶马甲螺丝, 私下导页贴保护膜, 装回三页马甲,另一半拧紧螺丝,使其夹紧内存条, 这就完成了。 下面就开始安装内存马甲,风冷扇叶冷头,内存马甲上有许多小孔,这些都是给内存输入高速低温气流的 风冷散热器,搭配四枚八千转速 p w m 可调风扇模组。 接下来就找一块主板安装上看看效果。插上内存, 拧下两颗螺丝,拆开风冷模块上壳, 将风冷模块与内存马甲进行组合安装,注意 c 螺丝的安装位置。 装回上盖并拧接两颗固定螺丝, 最后插上供电线,输入端有防插反射剂,请注意方向。 另一端插在主板是 pfm 风扇接口。到这整个内存风冷扇叶就安装完成了,再也不怕内存高温了。

大家好,我是尹工,大家做机房的都很关注一个参数,就机房的一个散热是怎么样的, 因为呢,我们都知道服务器在机房里面是二十四小时不间断的运行啊,那么呢, 我们今天就跟大家聊一下,在大厂里面数据中心机房啊,他是怎么样去散热的?平常呢,我们常规啊,最普通的一个机房给服务器散热呢,一般都是 开空调或者是高端一点点的,如果高端一点的机器类似于 i 九啊,就用水冷进行降温, 那并非是哇哇哇的流啊,啊,对吧?那么大厂上千万台的服务器,他的数据中心如果是单单开这个空调降温,那成本会太高了,为了节省这 这个电费呢,他做了哪一方面的一个举动呢?简单的例如说我们这个某果,某维,某讯,对吧?这些公司在贵州大山里面建立了这个服务器, 用这里啊,常年的二十多度的个平均的一个气温啊,还有溶洞中的自然风,就可以达到降温的一个需求。 而我们 facebook 这些服务器呢,就设立在我们在这个北极圈啊,不到七十公里的地方, 利用我们冷空气降温啊,复杂一点呢,利用我们某巴巴在杭州千岛湖设立的数据中心,就是利用深层的这个湖水,它的内部的循环啊,给空气降温, 还有更厉害的,我们某软,不知道你有没有听过他更厉害,对吧?他是将服务器啊沉入海底,用海底的这个降温, 用海底的个水流啊冲击降温,来对我们服务器啊进行降温。 当然不管用哪一种降温方式啊,最终都是更高效更节能的,保证我们服务器 畅顺更加畅顺的一个运行。好吧,我是影工,下个视频跟你聊更多关于我们服务器租用托管啊,包括我们数据中心一些有趣的一些事情,好吧?

好,这期视频我们来改一个我我们前面改过的一张卡,这一张是非常特别的一张运算卡,特斯拉 a 幺零,特斯拉系列有很多很多的型号,包括 a 幺零、 a 四零、 a 三零、 a 一百, 对吧?有很多很多新的很多系列,针对领域也各不相同,那么 a 幺零是脱胎于这个三零八零核心的一张卡,规格略高一点,但是 没没有支持 gpo 驱动,所以他不能作为游戏或者加速卡,他是用来做数据预算的。二十 cc 的显存,一百四十瓦的最大工号单槽设计,然后呃被动十三人 工号显然不算高,但是散热显然压不住。如果在 pc 主机里面去使用这张显卡,那么散热会是一个很头疼的问题,因为散热很难处理,并不是说它不能解决散热, 那么我们给他设计了这个一体式水冷的改装件,那后续我们还会做这个风冷的改装件给他设计出来,这样 简化安装,然后有更多的 pc 主机或者服务器可以更容易去装到单槽卡里,因为现在改他可以要占用双槽,但是以后改如果疯了的话,那可能他只有一朝半,那这样体积会大幅缩小,反正他只有一百四十万的工行。 本期视频重点内容肯定是讲后面的,我们要做的拆解和安装教程的步骤可能有点成长,然后现在我们把这个测试过程摆在最前面,告诉大家,在我们改完三六零水呢以后,十九度到二十度的室温情况下,开放式的环境 测试了两项。第一个是在他的背板面不装这个主动散热风扇的情况下,他的显存只有四十八度,当然室温是比较低的,这个时候呢,他的这个因为他只能用来锻炼运算来进行测 是那这个时候他五十七兆号的算命,这种情况下把显存控制器吃满,显存工号吃满的情况下,嗯, 他的这个温度毫无压力。四十八度,那如果说我们在背板看第二段的时候,你会看到这一段测试里面,他加上了背板风扇显成的温度也只下降了四度。因为前后有整体化的这个导热设计, 正反面的线层其实都是在正面做主动散热,所以他的温度只有四十八度最高。 双面散热最大的好处就来自于这里。其实他还可以给工板的三零八零 fe 进行散热,因为这个设计也是可以提供三零八零工完 fe 来做一体式水暖散热,因此其实工板三零八零 fe 我们已经开发和量产。那么最后 我们来看一看这个改正过程到底是怎么样的,如果你有需要,按照这个步骤,你一定可以解决你的散热问题。好,感谢大家收看我们下期视频,再见! 特斯拉 a 幺零的计算卡,那么这张卡其实也就是三零八零, 三零八零的核心,那么屏蔽了这个是吧?这个游戏性的 gpos 驱动以后, 专门用于数据预算的一张显卡,工号只有一百四十万,所以他只有单槽的设计,那么这种单槽设计就注定他只能在服务器内使用这个侧侧的万转风扇对他进行散热。 从散热体质上来说,这个散热效果应该是不太好的,这是一个普遍现象,因为还有更多的人希望把它装到更多的应用场景里面去, 这个时候他这种半被动散热就出现了性能的瓶颈,还有这个使用的一些问题。呃,丹巴镇的供电和普通的信用卡没 什么区别,那么这个 pc 这个 pcb 其实和公版的三零八零 fe 也是没有差别的,因此我们在支持这个 a 幺零的改装的同时,基本上也支持了这个公版三零八零 fe 的改装。 那么现在我们这个视频是对他进行水冷散热的改装,那么实际上我们也在对他进行风冷散热的开发,比如说我们这个使用的是纯铜模块,那么这种模块我们在设计的时候,制造的时候就对他有很高的精度要求, 同时也要控制好它的成本和性能。那么这个模块我们可以看一下,它是专用于给核心散热啊,然后可以把它改造成风冷,那么后续我们会不断的开发它的这个风冷测试,然后后续给大 带来更多的视频。那么现在现在我们来拆解这张 a 幺零显卡,好拆解这张 a 幺零显卡我们需要的螺丝刀工具,首先是背板所有的螺丝采用的是这个 t 六螺丝, 梅花的 t 六螺丝刀,拆解他背本背板的所有的螺丝,然后我们需要一个 t 八螺丝刀去拆解他挡板的两颗螺丝,拆解完所有的螺丝以后,那么整张卡散热就可以进行分离的,我们先拆所有的背板螺丝, 现在我们拆解完他所有的背板螺丝和挡板螺丝以后,我们先要把它 这个正面的铝合金件散热器给他扣开,这个很容易,打开以后我们就可以看到他的这个内部结构,是一个几铝的一个均热板的一个散热组件,然后这个挡板可以分离出来。 接着我们把这个供电部分的卡口还有一个十字螺丝刀,我们有一个小十字螺丝刀,把这个供电卡口给他拆下来, 注意这个小螺丝刀需要尺寸非常小,十字螺丝刀需要非常非常小的尺寸, 然后拆掉这个螺丝以后,这个卡扣就可以把它先拿下来,有一点紧,这个大家注意一下。好,拿下来以后我们把这个供电 接头给他拔下来,他下面这个地方是有胶粘在上面的,所以非常非常紧。拉下来以后我们看一下,这是双面胶把他粘在上面的,拉下来以后,我们就可以把整张显卡上面这个 pcp 给他分离出这个 原装的背板上面,他这个背板同时也是有这个导入膏粘在这个外壳上面的,因为他背面也有这个十二克现存啊,这个很重要,这个 a 幺零是二四 g 现存, 持续发力。稍微打开以后,我们就可以向上看这个地方,向上拿起来,然后所有的背板的刀刀刀全部还原上去,以便 日后不时之需。现在我们可以看到整个这个显卡的体积啊,非常小,对吧?散热组件也非常小,左侧是一个熏黑的处理,然后翻到背面一侧,我们需要拿这个 t 八啊 t 六螺丝刀, 再对核心的这个压感弹簧进行拆解,四个螺丝拆掉以后,那么这个散热器就可以进行分离了。这以上所有步骤其实都非常简单啊,大家比对着这个步骤操作一下就可以了。 拆解完他这个散热器的弹簧以后,我们需要把这个散热器整体给玻璃,那么它上面其实有很多显存导热膏, 还有这个供电大乐包,我们持续发力,找准一个角,然后慢慢慢慢持续发力,然后分离。如果你在拆这个显卡之前,自己去拿这个 上机预热一下,那么这个步骤在分离的时候你会非常觉得非常轻松。好,我们刚才还是上机把它预热了一下,预热视频大家看到的话你会知道,呃,这是一个错误操作,什么叫正确操作?那就是在 这个拆这个散热器之前就应该把它预热一下,那现在这个 预热的时间不是很长,但是可以明显感觉到这个 pcp 上面有温度了,现在玻璃的时候稍微用一点力气,哎,他会慢慢慢慢开始挪动,然后玻璃分开以后,我们就会看到 这个核心呢,还有选择的各种导热刀都黏在这个 各种配件上面,然后我们用这个,我们会附赠这个拨片,用拨片将这些所有的导入膏全部铲下来,然后还原到这个原装三十三, 这样以后如果需要还原的时候取材有必要会用到,然后所有的包括这些供点 ic 啊, 有很多这种小的导热膏,你要把它全部剥离,然后发现到原装散热器的对应为止。这些操作细节的话,其实没有什么难度,也就是说要细心一点而已,但是我把整个教程过程 都耐心跟大家讲讲解一遍,那么大家在操作的时候其实也没什么不懂的,无非就是说尝试一下就可以了,整个拆解的话对于显卡来说没有什么,对这种电子元气节没有什么难度, 而且这张卡的这个 pcp 其实和这个公版的三零八零 fe 是完全一致的,因此我们这一套改装件其实也可以给公版的三零八零 fe 进行使用,等于说他是支持多个型号的。 那么未来如果我们开发出这个疯人版的这个 a 幺零的改装件,那么同等于同时也是支持 这个三零八零 fe 风量版,那么我们把导热膏还原以后,这个散热器把它拿到旁边, 整个 pcp 就可以展现在大家面前的,可以看一下燕尾的设计,然后整个 pcp 的布局其实和三零八零没有什么差别,那么公版三零八零 fe 无非就是正面少了两个显存,然后背面没有显存,供电部分可能会多一点,工号比这个稍微高一点。 我们接着把所有的芯片,包括这个硅脂上面所有需要清理的地方全部给他清理干净,这样有便于我们后面去涂抹硅脂,这个部分应该说是不难的,然后 我们这里附赠的每一套都会附赠必要工具,然后大家对照的操作就可以 这个下面规矩,把它铲除,铲除以后等一会用纸巾轻轻擦拭,把这个核心给它露出来, 然后干净以后就可以进行操作,接着把这个残渣用刷子给他清理出去。 我们录制了很多版本的这个教程啊,包括这个 a 幺零,其实前面也做过一期视频,但是教程内容做的并不详细,所以现在重新给他补上。那么很多改装的细节啊,在 大部分同学看到没有什么难度,但是这张卡其实的确是价值不菲啊,两万块钱一张,所以很多人在改这张卡的时候 最重要的心理观难过,就怕这张卡啊,出现什么失误啊。其实如果你怕失出现失 有两种办法嘛,交给我们帮你改装是不利于收费的,另外一种就是找专专业人士装,再或者就是自己装的时候细心一点。 然后这里还有一个这个导热膏给他铲下来,然后把它放到这个原装扇子上面,他这个导热膏其实材质很好的, 好,我们把它还原。 现在正反面的这个显存二十四克一共 都可以看到,其实工版的做工的的确确是非常好的,所有的这种电容啊,用料啊也都是最好的, 可散热是最差的。好,我们现在改装这张卡的话,先要把所有的这个供电还有现证导入膏全部贴上,那么正面部分我们是使用的这个零点七五的这个导入膏,裁剪以后贴到 电感和魔术管上方显存我们使用的是这种一毫米的,然后已经分割好的灰色高档的系数导入稿贴到对应的显存上就可以。 现在我们所有的这个供电和现存导入膏都已经贴好,那么三零八零 fe, 如果要改装这个卡,参考这个教程,那么供电部分可能会全覆盖,就这些补漆。 呃,在这个地方我们可以暂停,然后比对完以后再进行下一步操作。那我这里已经贴好以后,我们可以把改装件拿过来,然后这张卡的改装件体积很小,因为是客户要求把它压缩一下,尺寸提起, 在设计之初就把很多细节都已经按照第一个设计要求考虑完了,我们现在对准所有螺丝台阶,把改正键贴上去以后,这个时候我们可以把皮子皮下面用手顶住 捏紧,然后把它翻转过来,这个地方很重要,翻转过来的时候你不要把 pcb 给他是吧?位移了,螺丝孔位现在还特对齐的状态,那么在 左侧左侧这个地方,改装键左侧这个地方其实是悬空的,我这里拿了一个这种十五毫米左右的这个模型,把它垫一下,这样保持平衡以后我们就可以用来改装了。那么接下来我们把这个供电部分的这个 供点部分的接头,然后弯曲一下,这个不要紧,这个线呢他其实很紧的,弯曲一下,对准凹槽把它放进去, 这个细节游戏重要啊,那这个地方他是没有卡死的状态,所以其他的地方要对应的固定以后才能来 对应固定这个供电接口。那我们现在把背板的这个所有的线准导入到, 再全部给他贴上去,那么贴这张卡的时候找个高的贴合应该是没有什么特别的难度的啊,整体比较容易,但是贴的时候我们还是要细心一点,是吧? 现在所有的显存导入膏贴完以后,我们可以看到在原厂里面有几个比较重要的几个零件的细节,我们需要把这个细节同时用两点五毫米的导入膏 给他进行一下贴合导热, 首先是这个地方,注意这里用的是两点五毫米的打造,造这里所有的小配件我们都会复证,那么同样三零八零的这个公版 f 一其实打造的效果也是一样的,没有太大的区别。 他们整体的 pcb 布局啊,包括这个配件的细节都是一样的。 背板用两点五毫米的是因为他有螺丝台阶,然后这个间距会比正面大一点,所以两点五毫米的刚好是试用上面的 这些是非常必要的一些细节。贴好以后我们把薄膜取下来, 好,我们贴完这些导入膏的时候可以比对一下,看看是不是按照视频教程中这样来贴的。 我们在设计之初,我们的贴合范围,包括贴合零配件的这个数量都要比原厂实要更多。那么现在我们要把背板装上的时候,我们需要把挡板先对齐螺丝孔位台阶,然后 再对齐背板和所有的原装台阶,那么右侧这里就有卡扣了,我们把卡扣把它卡到对应的位置上面,再把短板对齐, 这个地方就有很多细节需要处理,那么可以用这个必要工具,对吧?镊子, 然后对齐他的这个螺丝孔位,然后贴合上去。但这个地方有一个重要细节,我们打开来看一看, 这个细节就是我们在这里设计的一个前后前后可以把这个导入规模,然后从背面传到正面的一个贴合结构,这个结构他需要使用 呃一毫米的导购膏辅助把背面的形成的热量导入到正面进行散热。这个地方设计目的有多个,第一个目的就是如果说 安装的环境致使这个背板的风扇呢?主动上来风扇显存着,主动上来风扇无法安装的情况下,我们是可以不按照风扇利用正面的这个 规模正反面结合散热,就是正反面是从两位一体,把所有的热量 都聚集在一起来进行主动散热,因为整个改装件呢,他就是给选择和供电散热, 所以改装件的这个散热体量啊,是足够大的啊,效率也足够高,应对这个显存啊,还有这个 供电散热是完全没问题的啊。那么这种情况下我们就可以不用装背板风扇,但是我们整个 改装教程里面这个教程有点长,整个改装教程里面会把这些安装的步骤都把它放进去,那么现在我们把背板这个地方打高高贴好以后, 这个一把背板结合上去了一样,在左侧这个地方孔位对齐, 背板孔位对齐右侧的供点接口,用手指把它还原到凹槽内,然后这样要对齐所有的孔位, 你才可以进行下一步去把螺丝都放进去。好,我这里已经对齐所有螺丝孔位了,那我们 现在把非板螺丝最重要的从这个螺丝开始安装,为什么呢?因为这个怕这个 右侧的供电接口旁边啊,所以先把它卡住,卡住以后我们把左侧的挡板的两颗螺丝装进去, 看好挡板也就固定了,两头装紧以后再来装这个中间的所有螺丝就更容易,这样 就没有地方可以跑偏了,对吧?放开手都可以操作,那么现在把所有的背软螺丝全部都放进去, 所有螺丝都已经放进去以后,我们用大的十字螺丝刀逐步的将每一个螺丝先拧进去,这个时候注意不要拧紧,这个很重要,先拧进去,但不要拧紧,这个时候是确保所有螺丝 孔位台阶都正常,然后所有螺丝都能拧到这个螺丝台阶里。确保这一点以后,我们再来将所有螺丝逐步逐步收紧啊,那基本上就没有什么问题。收紧这个过程我们要注意的就是 这个螺丝啊,相对来说,嗯,不是那么大,他比较小,很多人会觉得他受力点啊,比较小,所以如果你拧的太松,那么很多显存的 导热膏其实没有贴合紧,如果你的过紧,那容易造成这个铝合金件的发芽,所以有些细节还是比较重要的。这个地方拧这个螺丝,因为没有 精准工具去告诉大家啊,你扭距是多少啊,这是测量不了的,我们只能告诉你用手去感受啊。将这个螺丝拧到拧四五圈以后发现,哎,刚好拧不动了就可以,所以他不是一个说我要用蛮力去拧的一个螺丝, 他是要不断的去收紧,所以螺丝台接那这个过程可能要拧个五六圈。 整个改装教程呢,在重点讲解的部分,也就是螺丝改装的过程,也就是一个拧磨 的过程啊,可能很枯燥,但是安装的时候其实也没有什么特别复杂的项目,整个过程就是一个领头式, 拧好螺丝,然后所有改装过程也就完成了,只是这个顺序啊,需要我们用视频教程去辅助大家完成,这样的话有助于整个效率的提升。 好,我们在拧完这个螺丝的时候,可以看所谓的螺丝孔位台阶是否贴的足够紧密, 正反的所有螺丝同为台阶,包括这样的地方,我们要仔细去看是否贴到了 pcb 的正反面都是贴的比较紧的,如果贴的不够紧,那么还要不断 去收紧所有螺丝,这里的细节就要多一点,嗯,收紧所有螺丝这个步骤尤其重要啊,他能让这个所有的螺丝啊 更紧密,显唇贴的更紧,然后温度也就更低, 但所有的蛮力是没有的,一定注意螺丝刀的收紧程度,就是一个稍稍用一点力,用这个大螺丝刀去逐步收紧就可以。你看我这里现在整个教程最多讲解的步骤也就是这个螺丝 好收紧以后,我们再来观察一下所有的螺丝台阶是否都以贴合上,贴合 表示这个螺丝啊都已经设计,那么不管后续是怎么维护,那也只是拆装水龙头的这个步骤,整个其他的细节是不需要再额外的进行拆装的,那么现在就可以在正面 给核心涂上规则,然后安装水龙头。现在我们所有的准备好以后,这个用 p 幺三的这个负针的规则给核心涂上导入膏,这个导入膏的系数是十三点四, 很多人说要用七九二幺或者用什么霍尔维尼亚,我告诉你那些都是不合适的,我们在选用这些品牌,包括这些规格型号的时候,我们都是找到最适合的方案。对于这种 gpu 核心啊, 直触的用同底直触的方式,这种越软,然后导致系数越高,然后他的规格才是更合适的,越硬的话结合度不太好,会导致部分这个 节温也是热点,温度偏高,那么这种情况是不合适的,所以我们负正导的高其实是最好的,这个请大家一定按照教程你们需要导的高操作,脱好规则以后,我们可以用拨片把所有的规则给它覆盖均匀,然后装水龙头就可以了。 这些必要工具啊大部分我们是在套装里面附赠的,所以大家不要担心,然后龟子是不打电的,所以如果说在挤压过程中,龟子会挤压出来,其实也是没有问题。现在我们开始安装水龙头,我们这里 习惯的朋友大家都知道,我们都是采用的酷冷至尊的一体水冷进行的 这个冷头的散热设计,因为它的这个铜底啊足够小,对显存的侵占是足够小的,如果这个冷头大了,像一般的水呢,它是个方形的铜底,方形,那么它会侵占显存的这个部分导热热量,那么要么铜底更大一点, 直接就贴到选择上面,但是这种情况又要排除很多选择周边的一些元器件,所以 目前库冷瓷砖是最合适的,我们没有找到其他更合适的,以后我们去开发其他的水冷还是还是需要去定制的,现在装水冷头我们需要用到这个 m 三乘以八的这个银色螺丝,然后 先第一颗要安装这一个和出入水模块,这个管子有干涩的这个螺丝,这个非常非常重要,因为 如果你不先安装这一刻,那么你在顶进去的时候,你会发现,哎,他是一个倾斜进去的,就是因为他和这个, 你看这个螺丝螺丝头的和这个模块有干涉,那么先要把这个螺丝顶着,把它拧进去,拧到底,拧到底以后他就会消除这种干涩。这个时候我们再来用 螺丝刀第一颗拧这个螺丝就比较方便,好红线拧到底了,用大螺丝刀把它拧到底,那这样他就没有这种任何干涩了,他就可以直接旋转拧了。那我们现在选 选择上方位出入水口,上方位的出入水口进行安装,我们可以看到这个 管子我们先垂直于这个 gpu 平面,对吧?先垂直于 gpu 平面,这是便于贴合去安装管子,便于贴合我们这里使用。目前这个案例使用的是三六零的水冷,那也是因为客户机箱的需要, 那我们在这个三六零水冷让他管子垂直于这个水龙头平面的时候贴下去,我们用小螺丝刀然后顶住这颗螺丝, 让这个螺丝水润头下压,去感受这个螺丝台阶。注意这个地方最重要的一点就是他不是 用如水润头贴上去你这个螺丝,而是用这个螺丝刀顶着这颗 螺丝去贴合,感受这个螺丝台阶孔位,然后再去拧这个螺丝,这个细节游戏重要,装好他以后我们不需要拧紧,然后拧个两圈让他固定以后再来装他的对角螺丝, 那不拧紧他就有一个活动空间,能够迅速的让你找到对角螺丝,然后另外两颗螺丝就简单了,这种安装方式决定了以后在需要水冷进行维护的时候,对吧?那么拆装水冷就变得非常简单,四颗螺丝我就可以更换水冷 啊,因为水冷是有两年质保,如果两年了以后,你觉得这个水冷质保期啊快到了,如果你觉得不安全, 那你可以自行去更换这个水了。那如果说一直水呢?一直正常,嗯,但是显卡需要维护,对吧?你可以把它还原,也是非常容易的一件事情。那我们把四克罗斯拧完以后, 那这个信号就已经改装完成,我们就可以进行上机测试。测试呢我们分为两段,第一段是我们不装这个背板的水冷 啊,这个背板是因为他背面也有显存,我们首先不装背面的显存,然后测试一下他的这个显存的负债温度,然后再装上背板显存,看一看 对比两个温度到底有什么差距?我们先来测试。

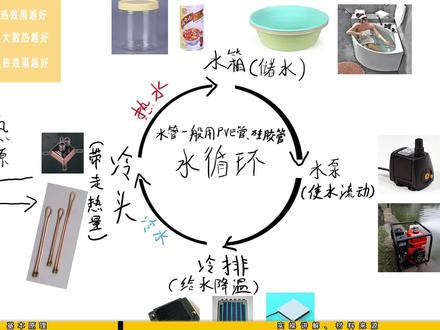

我先讲一下原理啊,很快的。水冷呢,它分为分体水冷和一体水冷,其实基本原理都是一样的,就是一个水循环,冷水进去把热量带走出来,就是热水给它冷却,再变成冷水,这样一直循环。然后我主要是讲一下分体水冷,首先讲一下水箱, 水箱其实就是一个涂水功能,你用什么东西都行,家里的空罐头啊,八宝粥罐头啊,还有洗脚盆啊,浴盆啊,都不讲究,只要能涂水就行。然后就是水泵,水泵的主要功能就是使水流动, 看你自己需求吧,小水泵,大水泵都可以。再接下来是冷排,冷排有常用的水冷这种冷排,嗯,还有冷凝器,还有半导体,反正主要是能给水降温,达到这个目的就可以了。然后这里我再额外讲一下那个冷排啊,基本上是分为 一二零冷排,二四零冷排,三六零冷排,他的意思就是我们的散热风扇不是有规格吗?那个十二厘米的散热风扇,一二零冷排就是可以放一个十二厘米的风扇,二四零可以放两个三六零、四八零,以此类吹,他这个越大风扇越多,降温效果越好。 然后是冷头,冷头就是 po 那种水冷头啊,或者笔记本上常用的这种铜管,他主要是跟热源接触在一起啊,热源就是 cpu, gpu 或者是风冷散热器,只要是能发热的。 好,这里我讲一下那个风冷散热器啊,其实那个铜管你可以用那个扁铜管给他接触在一起,把他的热量也带走,均分一点,这样可以变成一个风冷加水冷的双冷组合。这个是 是我一个刚刚想到的一个想法啊,我自己还没实践过,不知道效果怎么样,有条件的小伙伴可以试一下。然后水管一般是用 pv 管和硅胶管,硅胶管比较软,一般常用的。我觉得常用的是硅胶管吧,我自己用的也是硅胶管。 然后总结一下,就是水分流量越大,散热效果越好,因为那个水可以把热量带走, 然后冷头接触面积越大也散热越好,因为可以有效吸收热量。然后冷排面积越大,散热效果越好,因为他会给那个水温降下来,水温低他散热效果就好。为了给你们讲解,我要把自己的水冷外机拆了,啊,这个是我自己的水冷外机。 首先你得要一个罐头,家里随便找一个就行,不要钱。然后是 这个小水泵,十二伏的鱼缸小水泵,呃,淘宝上十几块钱就行了。然后这个是温度计,也是鱼缸温度计,呃,十块钱不到。 这个呢是冷排,一二零的冷排,嗯,咸鱼上二十五块钱,我记得。然后这个风扇咸鱼十块钱。 还有就是这些是这个叫硅胶水管,呃,非非常便宜,几块钱要多大就看你自己的规格了。然后这个是水管接头,大转换成小的转换接头,呃,淘宝上也只要几块钱。 这个呢是叫防水电缆接口度假,这个叫防水电缆接口,就是可以把这种 水管给他固定住,并且他固定完之后是密封的,那个水不容易漏。 这个温度计其实没什么用,主要是看温度的,你不看也行,对吧?这个温度计他这里连着一个这个,这个叫什么?这个反正就是感温的一个设备,然后就是这个十二伏的 dc 电源,也只要十几块钱吧, 再把这个风扇跟这个水泵的电线接在一起,串联在这个接口上,接上他就直接可以工作了。然后还有这个 这个接口他叫快领头宝塔快领头啊,很便宜,也只要几块钱。呃,我装给你看。 第二,错了, 首先把这个套进去,然后这样插上,这样就好了, 再把这两个插到电脑上那个水管上,那个铜管上面就可以了,你就是一整套循环,我讲一下原理啊,其实也非常简单,这是一个水罐对吧? 水泵,水泵,把这个水抽上去,抽上去抽到这个冷排里面,冷排把那个水降温, 降完温,这个有很多那种铜片,降完温之后把这个比较冷的水输送到电脑里面,然后电脑里面再把那个热水另一头把那个热水再重新给它输出来, 给他灌到水罐里面,然后这个水泵再把这个热水再给他。呃,搓到那个降温的这个冷排里面,就一直循环,就这么简单。另外啊,这个水罐 之前有网友吐槽我用那个自来水不用那个水冷液,一点都不严谨,那我这回也改正了,水冷液我没有,我正好有一瓶汽车用的没用完的防冻液。嘿, 巧了,你说是不是这么巧的事情给他灌上,哎呦天呐, 好,差不多完美。这个就是他最终在工作的状态了,效果还是蛮不错的, 跟这里正好相连。搞个小灯,搞点小情调。
