koso阀门定位器调整教程

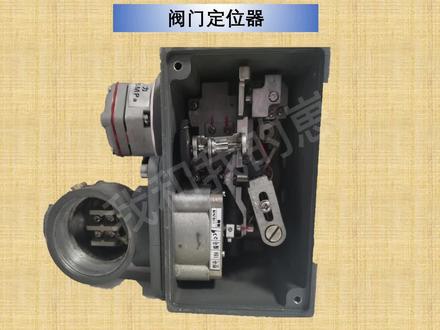

这节课讲解阀门定位器。第一部分 主要部件，立举马达、挡板喷嘴计动器 乏味反馈感，量成反馈感零点调节键。 第二部分工作原理， 输入信号增大，立举马达产生磁场，挡板向喷嘴靠拢， 喷嘴被压上升继动器输出，增加气源，推动执行机构动作改变阀门开度，阀位变化传达到良成反馈感， 拉动量成弹簧。 当量成弹簧和力举马达的力平衡时，挡板回到原位，执行机构停止动作，定位器保持稳定状态。 第三部分位置调教。 使用减压法 调整输入执行机构气势内的供气压力，使推杆位于形成终点。 调整反馈感，使他与定位器外壳垂直，然后紧固螺钉。 第四部分，形成调教零点调整输入四毫安信号调整零点调整螺钉，使执行器开始动作。 行程调整输入二十毫安信号，记录阀门的行程，如果行程小于额定行程，松开行程。紧锁螺钉， 按箭头方向移动螺钉。调整好后，固定螺钉， 重复上述零点和量成调整步骤， 直至形成达到规定值。

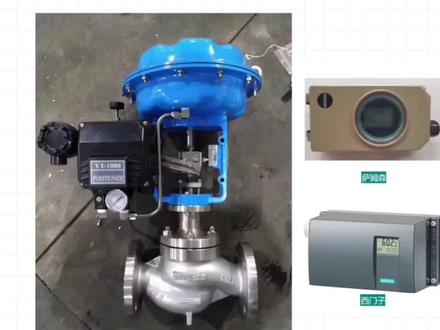

这节课我们花五分钟来初步学习一下阀门定位器，我们可以看到这里有各式各样的阀门定位器，有不同品牌的，它都是一个定位器，它会装在这个阀门上面，然后它的功能是什么呢？就是实现这个阀门的正确定位，就是告诉告诉我们这个阀门是多少， 因为你从现场现场看它这个是一个刻度指示牌，就是你现场人员看这个阀门是现在是百分之零还是百分之一百。 如果我需要中控，要控制这个阀门开度，就是我这个阀芯要往上拉开度百分之五十的话，我这里就会给一个电流信号，四到二毫安的电流信号，给个十二毫安，它就是在中间嘛，中间就对应百分之五十，然后我这个定位器收到这个电信号之后呢，它就会控制啊，它这个输出气压输出， 输出到这个魔魔头这里就会有气吗往上顶，然后他这个阀就开了，然后他这个反馈感呢，因为他往上动吗？他就会带动这个反馈感动作，他就会反馈感是个传感器吗？到这里里面这个传感器到了五十的阀位的时候，传感器就知道我在五十的阀位了，他就不动了， 他这个气压呀，就会输出一个固定的气压，然后形成一个平衡，他就不动作了，然后这个阀门呢就一直保持百分之五十的开度，这就是他的一个大概的工作过程， 这就阀门定位器的作用。那我们市场上面呢常用的定位器呢，就是这些，有飞雪的、萨姆森的、西门子的、美锁的，还有美卓的，还有各种国产的定位器，这是它们的外观， 然后定位器的分类呢，主要就分为两种，接触式的和非接触式的。接触式的呢，就是就表示我有一个反馈感， 就是我这个定位器啊，上面会带根杆，然后套到这个这上面，他这个都是一个就是装在这个夹块上面的把杆，夹块上面，因为我这个阀门要上下动嘛，他就会带动这个杆动作，然后再带动这个反馈杆动作，他就发定位器，就知道我这个位置变化嘛，他就知道这个位置， 这是接触式的接触，就是我这个反馈杆和这个要连接，要有接触的部分。如果大家还想学习其他的各类仪表的知识，可以在我的定位器的调试学习步骤，学习视频 电动阀的各类定位器的，然后平台上面更新的视频呢，也都放在这个速成宝典科技里面，包括对应的课间，讲课课间。 除此之外呢，还有很多培训课间，比如在培训课间里面可以找到定位器的学习资料，有各类定位器的讲解，内部培训学习资料特别详细。除此之外呢，如果你需要搜索什么东西，可以点击搜索功能，比如我要搜 fischer 六二零零定位器的相关资料，那你就可以找到它的安装调试培训课件，然后还有视频调试步骤，特别方便，没锁 没锁，米兰定位器的学资料一样可以搜到。这个资料大全呢，特别适合仪表小白和有上进心的仪表工，里面干货内容很多，让你收获满满。感兴趣的朋友呢，可以点主页简介或者置顶视频封面联系， 然后还有一种呢是非接触式的，最常见的就是飞雪的定位器了，就是这一款飞雪定位器，它是什么呢？它是这里面是一个凹槽，凹槽里面是一个传感器，叫或原件，就是检测位置的 传感器，它是通过这个磁条，这这个磁条的位置的变化来感应。我这个乏味，就它是不是接触的，因为你这不是靠着接触吗？它这个不接触就在中间位置，装在这个中间位置就不接触任何东西，它这个磁条呢是固定在这个，固定在这个夹块上面的，然后 阀杆上下动作的话，它这个磁条就会上下移动，通过感应呢它这个磁条的位置，然后定位器才知道我这个阀位的位置大体分就分为这种接触式的和非接触式的，这种好，这是分类。然后我们以这个飞雪定位器和美卓定位器来举例， 比如这就是那个飞雪定位器的外观，这是它的接线盒，就是接电电信号线的，是二十毫安的信号， 当我知道咱的信号，然后呢这是一个输出口，这是气源入口，气源入口就是供气的，这是输出口，就是出气的，出气的是去了那个出气的，是去了这个这里面，去了这个魔头。就如果你有，你给了一个电信号的话，它就会输出一个气压， 七元路口呢，一般我们就是给个四四公斤压力，就是零点四八四公斤压力，如果你是 f c 的 阀，你不给任何信号的时候，就是四毫安的时候，它这个输出压力表啊，就是零， 就没有输出，如果你给个十二毫安或者多少毫安，它就会有一个输出，这里就会输出为气压，你会从这个表里面看到这个指征呢会动，比如说到这里，你也可以通过这种方法呢，判断你这个定位器有没有输出，比如说一个阀门不动了，你首先看一下这个有没有输出，如果信号到了，然后没有输出，那你可能要检查一下定位器的问题， 好，这是它的外观。然后至于它为什么有一个空的压力表呢？因为它可以做双作用的，这是单作用的，双作用的这里就会还有有一块压力表，两个输出口就大概了解一下，后面会详细介绍这款定位器的调试步骤，内部结构等等。 然后这是非接触式的定位器，非接触式的它的那个磁铁安装呢也是有要求的，大概了解一下，后面都会详细讲解，这是安装要求。 然后这是它的角形成的，就是角形磁条，这是直线成的磁条长，这样角形成的磁条长，这样它也是非接触式的，在这中间旋转，不同的旋转面呢，它对应不同的开度， 这是它的内部结构。内部结构是这样子， 通过这个电信号 ip 转换器，就是电信号转换成压力信号，然后压力信号经过这个气动放大器进行放大，放大之后呢，然后就会输出一个气压信号出去，这个气压信号出去给那个魔头。接触式的呢，就以这个美卓定位器举例。美卓定位器举例， 接触式的，它都是带反馈感的，反馈感呢，它都有一个注意的点，就是它这个位置呀，它这个旋转是有一个范围的，比如这每轴定位器，它就在这个范围，到这个范围旋转它才有效，到这里，到这里有效。如果你这个超出了这个范围啊，它这个定位器就效不过去，你效验的时候就效不过去，所以这个得注意一下这带反馈感的， 因为刚刚也说过，他是怎么知道我这个阀位是多少呢？就是靠这个反馈感的位置知道的，比如我的反馈感在这里，那他就是百分之零，如果在这里就是百分之百，在中间呢？就是百分之五十的开度，通过这个里面是传感器吗？然后知道我这个阀门的位置。 好，这节课主要就是带大家了解一下各种阀门定位器的外观，然后大致的分类接触式和非接触式，然后大致的工作原理得到电信号，然后输出一个气压给模头供气，然后实现阀门的动作，通过传感器再告诉我这个定位器，这个阀位到了， 从而告诉这个中控这个阀门的开度。后面呢会进行各种定位器的调试步骤的讲解，操作步骤。好，这节课主要讲到这里。

选型表订货时请按照如下代码， 定位器安装产品已经过检验，非专业人员严禁打开盖子 执行成安装。将定位器及安装附件从盒子中取出，用两颗 m 五螺栓将梯形板固定在执行器上，并把档杆用自带的两颗螺母固定在梯形板槽内。 将安装板邀请孔对准，执行成阀门安装孔后拧上两颗 m 十螺丝。 定位器对准安装板安装孔，拧上两颗螺栓固定，并将档杆置于定位器底部反馈槽内，调节档杆伸出长度， 使档杆高于反馈杆五毫米以上，且不可碰到定位器底壳。根据执行器形成调节定位器的上下位置，即档杆与梯形板的相对位置。 使执行器达到百分之五十开度时，定位器反馈杆所在方向与定位器盖子右侧的指示方向平行，然后拧紧各螺栓 脚，形成安装。将定位器及安装附件从盒子中取出，将安装附件用 m 六内六角螺栓固定在气缸上，注意根据执行器的旋转方向确定安装角的安装角度。拿起连带安装板的定位器， 将安装板腰型孔对准气缸上的安装孔，拧上四颗 m 五螺栓。将定位器底部反馈杆槽对准档杆，使档杆置于反馈杆槽内。调节档杆在安装附件里的上下位置，使档杆高出反馈杆五毫米以上，且不可碰到底壳。 将各螺栓拧紧。定位器安装完毕后，在外界空气过滤减压阀直形成给定压力三点五千克力每平方厘米。角形成五点五千克力每平方厘米。 电器连接需要使用信号发生器，给定位器输入电流信号时，打开接件和盖子，接件端子从右往左看一批为输入信号正负极， p、 t、 m 为反馈信号正负极。 选择器开，器关，定位器出厂默认器开。如果是器关，修改参数表第五项 气路连接气管接口有两种，一个是空气接口，标有 s、 u、 p 空气字样。另一个是定位器输出接口，标有 out 输出字样。安装在单作用执行器上时，使用 out 一 连接执行器， out 二用堵头堵住。安装在双作用执行器上，则 out 一、 out 二连接执行器的输出口。气管连接时请注意不要让密封袋或污物进入管路内。 调试。一键整定给定信号十二毫安。长按加号键 l、 c、 d 显示 inate 后，松开按键， 系统进入一键自动整定状态。阀门、冲放器各一次自动检测零点钟点位置。 大约三分钟后，系统进入运行状态，并定位在百分之五十位置，等待微调标识消失后，则调试完毕。随后便按照实际的输入信号检查阀门是否定位在相应位置。 继续给定信号，查看阀门开关动作，若阀门开关速度不一致，则进行零位调整。修正。给定十二毫安电流信号，长按减号键 l、 c、 d 显示 b、 e 哦松开按键，系统进入零位调整状态。反复点按加号键 l、 c、 d 在 l、 o、 g、 h、 i 间显 示对应的阀门在零位及满度间运动。如果停在起点位置不动，则逆时针调节。若停在终点位置， 则顺时针调节。反复短按加号键的过程中，观察阀门打开及关闭的速度是否一致，可用一字螺丝刀先逆时针旋转调零螺丝，使充气速度比放弃速度快。然后顺时针点转调零螺丝，使两者速度基本一致， 来调整阀门打开即关闭的速度，两者速度基本一致后，点按确认键退出，继续给定十二毫安电流信号，长按加号键重新一键整定 量程调节。如果阀门行程过长，则给定二十毫安信号。同时长按加号键，显示屏显示 tr 进入，形成调整状态，出厂默认设置为百分之百。短按减号键调整阀门行程至合适位置，短按确认键退出。 摩擦系数一般无需调节，如定位器震荡进行摩擦系数调整，给定十二毫安百分之五十电流，长按确认键即可进入修改页面， 系数出厂默认五、十点按减号键调整摩擦系数，直至阀门不震荡系数不得低于二十， 短按确认键退出。表格内摩擦系数仅供参考，实际选举值在保证阀门不震荡的前提下尽量增大点。三十以下阀门建议使用机械节流，机械节流 一、定位器底部有节流装置，可调节输出流量，根据执行器情况调节。二、出场时为流量最大，将节流螺钉一字槽拧至数值状态，流量最小。三、单作用调输出一，双作用输出一， 输出二，同时调节两个螺钉，方向一致。产品维护和检查和故障排除一、定期检查阀门定位器、空气过滤减压器的输出压力，不要随意加大或减小减压器输出压力。 二、定期给空气过滤减压器放水，防止减压器内水气漫入定位器，造成定位器故障。三、给定信号不动作，检查输入点信号正负极是否接错， 检查气源连接是否正常，随后关闭气源，将旋塞杆拧出，打开气源通气，吹扫疏通旋塞杆，截留孔后再将旋塞杆拧入， 之后使用电流表测量输入信号，如无反馈信号，检查反馈信号连接是否有误，检查反馈信号回路二十四伏电源是否故障。 四、若无法判断故障原因，尝试恢复出厂参数，信号给定十二毫安，同时按住加号、减号确认三键，待显示屏显示 r t yes 后，定位器即恢复了出厂设置，重新整定。

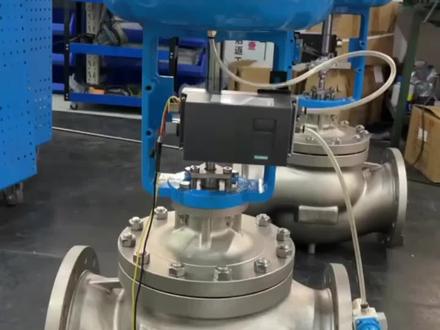

讲一下我们气动调节阀搭配使用，西门子定位器型号是这个六 d 二五零幺零。 定位器的调试，首先我们调试之前确保阀门和定位器安装位置，要对阀门开到百分之五十的时候拨叉杆要水平状态， 如果不在水平状态，有可能导致自整定不成功。在调试之前先用一个软管，调试成功之后再进硬管，如果定位器装的位置低了或者高了，调试不出来，首先要保证气源压力充足， 阀门的口径越大，一般气源压力调大一点，减压阀要调到五公斤左右，这是一台 d n 两百口径的气开式的直形成气动调节阀。准备控制的信号发生器，首先把盖子拆开， 这是输入四到二十毫安接线端子对应的正负极接到信号发生器上，用信号发生器或者控制系统给一个四毫安 信号给大点也都没问题。当我们打开之后，定位器显示屏就会亮，有气的前提之下，我们这里可以看到对应的气源输入输出接口。 调试之前首先看说明书，有英文版本，有中文版本。 第一步， 进入菜单之后长按左键进入， 长按五秒钟左右 显示看到一意思就是第一步，那我们要给它找到 这个是未初始，未初始状态，长按左键五秒钟。然后我们第一步可以看一下，第一步是这个是角形成的， 这个是直形成的，我们当前阀门的调节方式选择直形成，然后再进入第二步，我们选择的是九十度进入第二步，第三步，第四步，然后到第四步的时候加键，长按五秒钟以上， 第一步选择直形成。第二步，九十度。 第三步，第四步，默认选择长按加键。五秒钟阀门进行自整定，这个时候阀门就是开始自整定了， 阀门自动开大开小，百分之五十前开前关，然后不断地去动作，大概这个前形成是五到十分钟的时间，因为它这个事要走完所有的形成的。当我们到这里 第二步，第三步到第四步的时候， 第五步，第六步，然后走到这一个步骤才显示标定成功，所以这个时间是有点长，标定成功之后 显示可以看到标定成功，看一下它已经标定成功。标定成功之后，我们要再点一下，然后退到这一步之后，我们再长按一下，退出来 五秒钟左右，然后再点一下 手动模式，已经切换自动模式，我们可以通过控制系统给定信号进行回路测试。八毫安，开度百分之二十五， 我们可以小数点的给定九毫安，测试十毫安，然后可以在小数点后面再小数点幺零点零幺零点幺毫安，这样可以看出定位器的精度 一千分之五，以一千分之五左右的精度，精度很高，这个时候已经调试成功，如果具体有什么问题的话，我们只要是看看它说明书里面的故障跟报错代码， 这里面都有，基本上安装位置没问题的情况下，自整定都是能成功的，整定时间就是比较长一点， 大概要五到十分钟才能自整定成功。

我好你也好。小兰，你怎么抖成这样，我上次培训完明明按规程接好管线了呀。小胖，你就只接了管线，培训完就把怎么定期调试我全忘了。 你给我定位器的死区调的太小，比例增益又拉太高，我一直止不住抖，零件都快散架了，连带着工艺参数都跟着晃。看来你一点都不懂我。 对不起，我现在就把你弄好，但我应该先干啥呀？你先点首操气的这个菜单，触发我身上定位器的 p i 字整定，再先优化一下死区和比例增益，把我抖的毛病治好。好字整定。 找到了找到了！还有你连零点量程都没叫准，我官不严内漏疼，高压截止天天冲，我的乏心报警功能你也没开，我难受的都喊不出来。好好好，可叫准应该咋操作？ 点这里做个五维阀位核验校准，同步比对 dcs 设定值，我收到的信号和实际阀位的偏差，在线把零点和量程校准好，再把这里的气源、低压温度、超限、阀杆卡塞这些报警功能全都打开，以后再难受就能第一时间告诉你了。好的好的， 都打开以后你一不舒服我第一时间就过来。还有哦，空气压力你也没调好，我的膜片都快被充坏了， 一直胀的疼，你点这里给我做个保压测试，看看气路有没有漏。最要紧的故障安全逻辑差点弄反，你快用手操器在线验证下，我是走有毒戒制的进料阀工艺要求。故障官，你把这个弄反了不怕出事吗？天呐， 还好你提醒我以后再也不会乱调试你了，这次就原谅你了，以后记得定期调试维护我哦。 g 八零手操器，我好，你也好。

大家好，我是 power flow 技术工程师于斌豪，欢迎大家观看 power flow 智能阀门定位器 pst 功能操作指南。 pst 是 阀门定位器的一项诊断功能，主要用于在不影响工艺流程的情况下，定期对阀门进行局部动作测试，验证其可操作性和安全可信。 该功能通过小幅度动作来检测阀门是否存在锈蚀、卡阻或机械故障等问题，从而避免非计划停机维护导致的生产中断。在定位器主界面长按返回键三秒，进入菜单，找到功能 d i、 e、 g， 按 o 键进入， 选择 p s、 t 功能进行参数配置，如下为 p s、 t 功能的参数描述， 下面演示 p s、 t 参数基本设置流程，第一步，进入 s 或 w， 开启部分行程测试功能，切换参数 o 开启。第二步，进入 s、 t 与 pos 设置部分行程测试的起始位置。 第三步，进入 range， 设置起始位置的容差范围，比如 其实位置百分之五十容差为范围为百分之二，只有当乏味，在百分之四十八到百分之五十二范围内执行部分行程测试功能。第四步，进入 step 设置步进行程，比如设置百分之十，执行 p s、 t 时为动作百分之十的乏味。第五步，进入 d i、 r， 设置 部分行程测试的行程方向参数值二执行到执行机构向下移动， 从起始位置移动到目标位置下线。参数值二杠执行机构上下移动，先从起始位置移动到目标位置上线，再从目标位置上线移动到目标位置下线。第六步，进入 time， 设置部分行程测试的限制时间单位为秒。 接下来我们来看具体操作。在自动模式下可执行 pst 功能。在主界面下，长按下键三秒，切换到 pst 操作界面，此时按返回键可退出到自动模式界面。 在 pst 操作界面，如果 pst 功能未开启，则界面上第一行显示 off。 如果 pst 功能已开启，且 pst 参数配置无误， 则在 pst 操作界面长按 o 键三秒执行 pst 功能。执行机构将按照设置的 pst 参数从起始位置移动到目标位置上线或下线。如果 pst 功能执行成功，则显示 s u c s。 如果 p s d 功能执行失败，则显示 fail。 此时需检查器源乏味，是否无法动作，判断时间是否过短。执行 p s d 功能时，可按返回键中断执行。如果不满足 p s d 功能执行条件，则提示如下错误代码。 接下来我们来看如何使用 heart 协议远程操控 pst 诊断功能。打开 heart 所操器，通过 heart 连接上设备，此时读取到定位器实际位置是百分之五十，然后进入 device setup 界面。 进入 detail setup 界面，然后选择 d i a g 选项， p s t 选项，进入选项一， parameters 是 p s t 的 相关参数，这个和定位器设备界面上的相同。点击进入可以进行相关参数设置。现在设置开启 p s t 功能，即使位置 s t p o s。 设置百分之五十， range 浓差范围设置百分之二。 style 不 仅形成设置百分之十， d r 形成方向设置 up down， 判断时间设置五秒。设置完成后，退出到 test 界面， 进入 test 运行 p s t 功能。 p s t。 start 是 启动 p s t 功能， p s t start 是 停止 p s t 功能， p s t status 是 p s t。 运行状态显示 s u c s 成功或者 f a i l。 失败。此时点击启动 p s t start， 点击 ok p s t 功能开始运行 pst status 显示 s u c s 时，表示运行成功。 pst status 显示 fail， 表示运行失败。此时需检查气源乏味，是否无法动作，判断时间是否过短。 在 parameters 界面修改参数，关闭 pst 功能，点击 set 退出，在 type 界面里运行 pst start， 此声提示 pst is not available， 表示 pst 已关闭，需要打开才能运行。打开 pst 功能，进入 parameters 界面，打开 pst 功能， 因为实际法位为百分之六十，实际位置和 s t p o s 起始位置的 range 容差差值不在五十正负百分之二的容差范围内。此时操作 p s t 功能时，会提示 e r r e 错误。在 armitters 界面加上 state， 参数设置为百分之五十五，因为目标位置上限大于百分之九十九。此时启动 pst start 会提示一二二二，说明 pst 参数配置错误。 感谢您的观看， hello， 为您的工业自动化提供可靠动力！想了解更多详细信息，欢迎通过屏幕上的联系方式与我们沟通，获取专业的技术支持。
