嘉立创EDA专业版如何锁定原理图

还是这个跑马灯，然后换另外一种方式啊，其他就是说在这个图上，呃，还是这个图，呃，这些贴片啊，灯啊，这些都用贴片的去画，然后 pk 版的尺寸啊， 这个 pc 版的尺寸，呃，现在是半径一百的嘛，半径是五十嘛，是吧？ 啊？接下来咱们改成二十五，你要是真正的就是相当于缩小了一半的面积，真正的生产涉及到家电领域的话，他不可能给你那么大尺寸，让你去画板的 是一般就会更小的尺寸。所以我们今天从头从头开始做，一步一步的先新建一个 工程，工程名字名名称的话，我们起名为托马灯，托马灯贴片的 啊，这新的工程新出来一个空白的一个原理图，然后一个空白的 p c b 板，这个什么都没有，全部是空白。 然后你看这个原理图上他有个名称啊，纸张大小 a 四的，然后有创建日期，然后更改日期啊，这是原理图的意思，然后命名的名名称，原理图的名称啊， 那我们设置边有一个电源，一个三无定时器，还有一个仪马器，然后最终还有一个有有有一串灯，这灯是并联的啊，这有四部分，那首先我们先画这部分电源， 把电源放置电，在这里边搜二五幺零杠二 a 啊，这就是找到一个电源端子，然后我们找的端子是首先看它直插的，这是个直插的，然后间距，这两个端子的间距是二点二点五四的，一般这 接线端子还是用插件的，然后他有库存数量，然后他也也有风光，这样我们就可以进行放置， 放置的话它这个接线单呢，它自动命名为 cne， 然后电源端子里边放什么？放到五伏， 然后再接个地 啊，这电源放好了，一般的电源的话我们会还放置什么呢？所有我们在家电设计的时候，电源这一般会放放一个滤波电容， 放一个就是便捷电容，我们的电源是五伏的，一般电极电容我们就是选十六伏的，呃，一般是一百米六， 这个我们都可以直接搜的，然后现在这是贴片点点的建容，然后这是直插的，直插的他这个是直径是五，然后他没数，看他的数据 看到没有？而手机里边这台里面有个参数，十六伏一百米欧，能看到吧？ 嗯，能看到啊，然后再看他的一个是一五 l 十一，就是高度十一，然后直径是五， 然后但是呢，这个编辑内容他没有封装，我们暂时先先不用申请用，先用这一种，这种也没有再找一个有的 啊，那这个就有，也同样的也是十六伏的第五 l 十一，那我们就放到这个封装就可以了。 电解电容一般放在电源的这边，放在啥就是正，他有正负极之分，知道吧？嗯， 这些电容一般的话我们用 e c 去表示，这样跟跟不变电容就分开， 然后画好 电解电容，画好了之后，一般的话我们还还还发，发现就是我们电源这地方还放了一个磁电电容一百 not 幺零四电容 就是一般 nasa 的这个五十伏，一般用五十伏才有数量，有出版零六零三 好了。 电源为什么要画画一个电解电容和一个电电容呢？用用零零零三的呢？因为是电解电容，他是滤波作用的， 这节电容率低频，然后这个电容率高频，这样的话我们的这个电源输入到我们的系统里边才比较稳定，比较平稳。

作为一名电子爱好者，如果没有完整做过一个自己的电子小产品，那多少都会有点遗憾。今天我就给大家介绍一下如何快速实现自己的第一个电子产品，就算你是初学者也一样可以做到。 我们开始第一步，先设定一个小目标，如果你是第一次做产品，那这个目标尽量设定的简单一些，假设就以四位数码管模块为设定目标， 设定了目标。第二步，开始画原理图。画图工具我用的是佳丽创 e d a 专业版，可以在浏览器里直接用，非常方便，如果有点基础，花几个小时就可以轻松入门。原理 图已经画好了，很简单使用的供阳级四位数码管原理图，具体怎么画会在后面的视频中讲解。认真检查一下原理图有没有错误，没问题的话就进入第三步，画 p c b。 画 pcb 还是使用佳丽创意碟菜单中选择设计、更新、转换原理图到 pcb， 单击应用修改按钮，就可以把原理图中的信息导入到 pcb 中。画一个板块， 把元器件规划一下布局，最大的工作量就是连接导线画这种简 简单的 p c b， 实际没多少技术含量，小学生都能学会，大家不要自我设限。加利创 e d a。 可以一边画 p c b， 一边预览一下实物的三 d 效果， 做到所画即所得，非常方便。花了点时间， p c b。 已经画好了， 这是三 d 预览的效果，实物做出来跟这个三 d 效果差不多。为了后面方便，大家单片接着学习。 私印里加了一个数码管段位图， p c b。 检查无误后就下单打样 p c b 加利创一个月可以领取两张免费打样券。菜单中选择下单， p c b 下单就可以很方便的下 pcb 打样订单是不是很方便？没有的元器件菜单中选择下单原件下单 就可以在佳丽创 eda 上直接下元器件订单，非常省心。经过三四天的等待，元器件和打样 pcb 都到货了， pcb 的质量还是一如既往的好， 没什么可以挑剔的。下一步就是手工焊接好个元器件，测试模块能不能正常工作。在贴片的焊盘表面点上吸浆， 然后把贴片元器件放到相应的焊盘上。 下一步就是用热风枪焊接，热风枪温度调到三百度左右，吹一两分钟就可以轻松搞定。注意热风枪的风量不要调的太大，否则容易吹翻。元器件 已经焊接好了，大家可以看看效果。下一步用电烙铁焊上排针， 排针焊好了再焊上四位数码管，数码管的角沿 p c b 剪平，这样比较容易焊。 模块已经焊接好了，下一步做一下功能测试，用一节幺八六五零电池测试数码管能不能正常显示。测试发现 a 段不亮，应该是有 地方没焊好，观察了一下，原来数码管有一个针脚，忘记焊了，再测试一下数码管模块的各段，各位都能正常点亮。 在使用单片机进一步测试的过程中，发现模块针脚排序跟单片机要用的针脚排序相反，这样插对方线的时候就会有些别扭。所以又重新修改了一下原理图和 p c b 版本号定为为一点一版，这样可以和之前的为一点零版做个区分， 修改了原理图和 p c b。 通常需要重新打个样再量产，比较保险。但这样一来就要多花几 点时间，先小批量生产一批，即使有问题也损失不大。但如果大批量生产，还是建议重新打烊测试。 在佳妮创下单助手中下了一单 s m t。 贴片生产订单选择了小批量经济型 s m t。 佳妮创经济型贴片的数量最高是五十片。 很喜欢家里创这种集成式服从设计、打样、采购元器件到 smt 贴片生产， 几乎所有的工作都在佳丽创 e d a 里完成了，节省了不少时间，省了不少心。经过几天等待贴片生产好的板子终于到货了，拆开看看贴片元器件还 焊的还是很工整。插件部分我选择自己焊接，嘉力创 s m t 也支持焊接插件，但需要额外收费，为了省点银子就自己焊了。先焊一个测试一下。 焊接完成之后， p c b 上会残留一些松香或汗油，用洗斑水清洗一下 p c b， 洗干净后测试一下板子。将四位数码管模块连上单片机，用 c 元写一个数码管测试程序， 将代码编一下，然后烧入到单片机中，可以看到数码管已经成功显示出数字，这样是为数码管模块小 批量生产已经成功完成，历时一周多，总共用了十几个小时，属于自己的一个产品就诞生了。是不是做个小产品也不像想象的那么困难？ 强烈建议大家选一个项目都去尝试一下，很多人亲自做过成品后，才感觉自己真正跨入了电子的大门。好，今天的视频就到这里，谢谢大家观看，喜欢点赞加关注。

大家好，今天来讲讲工程设计流程。首先打开编辑器创建一个工程，我们之前已经创建好了， 把之前的图纸清掉，重新放置一张图纸。原理图创建好了，接下来是原件库的创建演示，就直接用基础库原件下面原理图绘制，选择一个插座放置好位置，再选择二极管，画成桥式整流， 放置绿波电容 l7812 十二伏稳压管， 再把一样的插座和电容复制一下，下面开始布线， 加上地线和电源符号， 调整编号 位置和更改原件参数， 添加接口定义说明 好啦，下面是否仿真，简单的电路就不仿真了，直接原理图转 pcb 下面到 pcb 设计，用布局传递功能可以很好的布局，调整原件到合适位置， 剩下几个原件就不用布局传递了。 调整板框，原件对齐 开始在底层布线，电源线线宽选大一点。 布线要注意线与线或汉盘之间的间距问题，一般从输入输出接口或者搭的芯片开始布线，或者先分布分布好线，再几部分连接起来。线布好后再调整一下编号位置，再加上接口定义说明和板号。 pcb 设计好啦，简单的版就不做设计规则检查啦。 照片预览，先看下二地图，再三地图非常漂亮，下面导出 gerber 制版文件， 这里下载 gerber 或直接下单 bomb 表，下面可以导出物料清单。谢谢大家观看，想学习 pcb 设计的朋友关注一下吧！

前几天发了个视频，分享了我自己做智能开关的过程，并且准备在后面再做视频，把中间出现的问题及学到的东西分享一下。今天我就先分享一下电路和 pcb 设计的过程吧。 为什么先说这个呢？因为作为一个只有四十八个粉丝的我，竟然因为在上个视频中提到佳丽创，就收到了佳丽创的私信，告诉我有个活动 介绍，家里创 pcb 和 smt 就可以获得 smt 打样券。我的电路以及 pcb 设计本来就是通过家里创 ada 入门的， smt 贴片服务我也只用过家里创的，所以这个羊毛我不薅都对不起我自己，所以就先把这个环节做出个视频来。正如上个视频所说，我 是专业的程序员，电子设计顶多算个菜鸟级别的，那是如何做到自己能设计智能开关电路板呢？毫不夸张的说，这全靠家里创。这不是广告词，从我自己的经历来说，这是客观事实。 我虽然对电子挺感兴趣，但自己的知识完全来自于初中的物理知识， 工作之后偶尔眼馋别人 diy 的电子产品，但真是束手无策。不知道从哪里开始，因为在我的认知范围内，传统的专业的电子设计软件，光安装正版的费用 或者安装盗版的费劲程度，就直接打消了我的念头。或许如果有人指点，这可能是件很简单的事，但事实上我确实是在这一 的时候就放弃了。直到有一天我浏览某个大神的文章时，他提到了国产的永久免费的正版授权的立创一贴，我就装了一下试试，结果很轻松的就画出了一个简单的电路图，然后顺手就生成了 pcb 版。 当我看到三 d 预览的 pcb 版时，我才发现原来设计电路和 pcb 并不难呐。 于是我就在这么一瞬间，莫名其妙的变成了会设计电路版和 pcb 的人。在这之前，我自己玩过 esp 三二的开发版，阿丢诺的开发版，还有树莓派，所以传出一个东西的技能还是有的， 只是之前各种杜邦线和各种焊接，有了电路和 pcb 设计能力就可以自己做板子了。智能开关这个 项目才是我自己设计的第二个版子。但我感觉简单的电路设计以及二层 pcb 版设计我已经算是入门了。立创一贴现在有马克环境的专业版了，软件名似乎最近也改成了加利创一贴版本叠的还挺快的，我之前用的是标准版， 他们马克环境的专业版刚出来我就用上了。当时还有一些适配问题，例如快捷键，都是 windows 习惯下的快捷键，我当时还给官方提了几个适配问题，现在都已经试配好了，并且他们有直播答疑的功能， 使用问题几乎随时可以找到答案。我在这里分享两个学习电路设计中很有成就感，但其实就是很基础能力的例子。首先看这个电路图，是我第一个版字的 原理图，这图一看就能吓跑不少人，乱七八糟的大牛可能都看不懂，尽管功能是完全正常的。 再看这个图，是不是显得像是大牛画的呢？其实这两个图是同一个板子的电路原理图，而从第一个板子的设计能力升级到第二个板子的等级，我只用了大约一秒钟，就是在我知道原理图设计时，网络名相同的地方是联通的时候， 这个对专业的人来说可能很搞笑，这不是最简单最基础的常识吗？但是对于我这个喜欢自学并且喜欢自己摸索，没有人指导的门外汉来说，知道这个常识是很突然的，当然知道的一瞬间也是我升级的一瞬间，很有成就感。 第二个事情也是专业人员可能要笑掉牙的事情。我之前很满足于在设计 pcb 板时只用顶层，因为我觉得设计两层板肯定很难，需要我积累不少的能力才行。直到我尝试用通孔时，突然发现，呃， 我好像是在设计双层 pcb 版的。上面两个案例可能不少人就乐了，但当时对我来说真的是有瞬间升级的快感， 所以我觉得长进都在一瞬间，只要自己敢于动手走出第一步，后面就会有实实在在的收获。原理图设计完成之后，自动生成 pcb 版， 根据自己的设计放置元件画边框，或者用三 d 文件生成边框铺铜， 这些技能就是中规中矩慢慢摸索出来的。我建议新手使用官方的教程进行学习和训练。顺便说一下，原理图设计的时候，使用家里创商城的原件和风装非常方便。 当然这个顺便也是想顺便炫耀一下，我自己已经学会了封装原件和三 d 模型了。当时为了封装原件，我还自己去摸索学习了三 d 剑魔 pcb 版设计好后，就可以使用加利创的打样了，加利创每个月有两次免费打样 下单， pcb 打样时建议新手和没有功绩的同学同时使用加力创的 smt 服务，就算是有人肉贴片能力的大牛， 应该也很想使用 smt 贴片服务的，因为人肉贴片太累太费眼了。我的智能开关是自己用热风枪贴的，每贴完一个板子，我的眼就要花半天，得休息好一会才行， 并且过程中还要吸不少不知道有没有危害的气体，并且自己贴原件还在想着如何清洗板子，如果交给家里创可以置换出不少的精力和时间，并且使用也非常的方便。 在 pcb 下单的时候选中 smt 服务，然后再去下 smt 单子就行了，过程当中还可以实时预览三 d 效果，可以指定哪些原件不用他们贴，哪些原件可以更换等等，真是方便的不得了。 好了，这个视频看起来有点像广告视频，但确实是我作为电子新手的客观使用情况，家里创造一条龙服务，导致我都没有去学习和了解其他的电路设计软件，也没有去了解其他的 pcb 打样平台和 smt 平台。 我也强烈的推荐想入门电子设计或者想 diy 的同学从家里装入手，这里可以让你获得你想要的一切。

大家好，欢迎来到电子芯，今天给大家操作演示一下我们怎么样去放置器件，我们有两种方式，第一种在基础库当中可以放置一些基础的元器件，在这里整个列表当中。第二种在元件库当中， 官方推荐我们在原件库当中放置器件，因为原件库的当中的器件所有的信息都是已经完善过的，而基础库当中的信息不完善， 所以我们直接在原件库当中选择即可，比如我们当前要放置一个十 k 的电阻零八零五分装，点击原件库，在弹出这个对话框当中，我们首先在自己的工作区当中可以搜索 十 k 零八零五 工作区，默认工作区，这样的话搜索不到，他会给你提示去利创商城， 这个呢会打开利创商城的这个网页，在这里搜到以后，大家可以看到我们这里有一个商品编号，我们这也可以去应用，然后在这里我们到利创商城下，我们用这个编号， 大家可以看到没直接就会搜索到这个器件，然后可以去放置，可以去放置， 而且会显示他的编号库存，库存相对于紧张，然后以及单价，这个的话大家根据需要， 我们这里可以首先在力创商城把器件选择好，然后将编号我们进行一个复制，来这里去选择库存充足好，零点二五二八元这个就可以， 或者是直接在这里搜索十 k 零八零五， 这个呢搜索到我试了一下，感觉不是很方便，你看我们搜索到以后是很多其他的这个也是电阻，我们看一下搜索到怎么样，搜索到怎么样， 需要我们去针对性的去看这个信息有可能是 不符的，你看这个五百一十 k， 他也会给你查出来，查出来，所以这个一定要注意，一定要注意，一定要看准确了，而且这个点击以后 我们可以这么去确认，就是说我们点击以后，比如说这个感觉是对的，我们下方也会有价格编号，以及这个，你看点击这里 可以直接打开他的这个数据手册相关主页，幺零三，那是对的，没有问题，然后手册也出来了，很方便。 然后库存也怎么样？然后可以直接点，点的话我们点这个也是同样的，可以加入购物车，就到了他的购买链接这下方，这是这一项，我们同样可以到佳丽创贴票这里 直接也同，也可以搜，搜索完以后是相同的情况，零八零五，然后我们看一下主值，这里有一个十 k， 这里有十 k， 这里一定要根据这个列表，比如说我们名称，然后封装，我们关心的是封装和组织，我们参数值十 k， 这一个零点零七，库存，库存现在是零，这个一定要注意，别画了半天，结果这个库存不对，这就很纠结了，你看十 k 库存紧张， 库存紧张充足，充足。然后选好以后，确认好以后我们就可以了， 我看这个这个是这个不是十 k， 所以我们选的时候呢，可以 到这里去选，然后这里我们看一下库存紧张，充足， 充足， 库存充足。然后这里我们将编号与复制，我们来到软件下，把这个一拷贝过来，在这里搜，搜到以后我们放置充足，然后点。

使用国产这个佳丽创专业版，然后正在画原理图，图很简单，然后画的 pcb 图， 别人画的佩奇图。国产这个家里创那个专业版还是用起来还是很好用的。画画版的画画原理图很方便，很简单，然后还可以看到三级的效果，这个版的是三级的效果， 这是个运放，这是个 dac 芯片，这是个模拟开关，这边是原厂的电压 背面，背面用的是国产 stc 八系列单面机。 给这个国产，给给这个国产家里创这个软件点赞，很很好用。

给大家讲一下我们画好的电路板怎么加工，怎么设置，这是电路板，这是我们的原地图，这是电路板，看一下三 d 效果， 这做出来三 d 效果，我们要把它加工成 ptb， 首先我们这个文件确认没有问题，连线没有问题之后，这个点叫 mak 点是要对角对称的，一会后边讲 ptb 加工的时候会有说明，然后我们把文件保存之后，保存之后我们打开加利创这个下单平台， 选择在线下单，然后上传我们要下单的文件，刚才我们的编号是零零九五， 文件日期是四月二十号，我需要把这个文件添加压缩文件才可以上传，点立即压缩，压缩之后点打开上传需要等于 一会啊。这里讲一下，我们在设计的时候，一定要把这个工作区域给他切割完这个尺寸，他会自动识别识别出来你做出来的版的尺寸，比如我是八零八五，对吧？ 这个做出来之后，板子的宽度和长度他系统会自动识别出来，右边就可以预览出我们的那个三 d 效果，可以看出来这板子 pdp 加空出来的三 d 效果是这样的，预览确认没有疑问之后，我们选择是板子数量，比如说我们要开一百块，做一百块板子，然后直接点下一步， 然后我们进入下单这个手势区，这有三个选项，一个是 pcb 版的一个铝机板和一个热电分离铜机板，我们主要是用的是铝机板，铝机板和铜机板的话主要是功率性电路板用到的 系统自动识别长宽之后，我们板的数量是一百，板子层数是两层，因为我的板子是两层的，板子系统会自动识别， 然后产品类型我们选择普通消费级的电路板，如果要求的高的，可以选择军工级和医疗级的，这个费用会高一些，但是材质会好很多。重要选项的话，这个我们这个确认生产稿，一般如果你确认板子没有问题的话就选不需要，如果你不自信，而且板子可能有问题，你就选择需要收费， 我一般选择不需要板子拼板数量，因为我们这是独立的一个板子，不是两种板子拼一块的，所以说我们只选择一，如果是两种不同的板子拼在一起的，要选择二，这样会多收费啊。 出货方式可以是单层出货，也就是说我们发发的文件什么样，就是这样加工的，我们也可以按照自己的拼板发货，也可以按照加利创自由分自由拼板， 我一般都选择加利创自由平板，这样比较省事。我们一般选择会选择一个工艺边，可以看这个是一个图，上边这个 五毫米的，这个就叫工艺边，拼板是这样的，我们需要一个工艺边，这个间隙可以不用加，如果是异形板子是需要加的啊，如果正规的，方方正正的需要加 拼板数量。在一般拼板的尺寸不要大于二十乘二十，如果我们是八乘八，我们可以做成二十拼二， 也就是这个样子，尺寸在二十以内，如果说你想要的级，你也可以拼成这样的二十五乘十七也是可以的，我们以二乘二为例。好，这样的话你可以看到板子平板的尺寸和效果，如果确认没有问题点保存， 保存之后我们选择板子的具体数量，二十五大片，也就拼板之后是二十五片，是一百小片，选择这个还是我们选定的数量点确定，这里面 确认生产稿说明，这个我们不确认生产稿可以下面我们这里可以选择板台的厚度，一般是一点六毫米，如果特殊要求零点六和二点零也可以选超薄板，一般我们选到零点六就可以了，但是他后面上面会有说明需要啊，需要提高这个费用。 这个板材我们可以选择哪一种板材啊？一般默认就可以，板材我们一般选择默认的就可以，我不是特殊要求不用选这些贵的 竹焊颜色自由选择，不加倍，一般都是绿色自负颜色，白色 字幅工艺就这种丝网印刷阻焊覆盖。我们主要过孔焊油，过孔盖油啊，过孔盖油，过孔是什么东西呢？就是我们这些 底层和顶层之间切换的这些孔，这叫过孔，一般这个过孔没有用，所以说我们都要把它盖上油，这样的话他就不漏绝缘了。过孔盖油选择好之后 喷我们选择有铅喷漆啊，这个就是说如果要求环保工艺，那就是无铅喷漆，如果不要求，那就有铅喷漆，这个成金啊，费用会更高一点，这个成金的话，如果说要求的特别高，这个板子会镀上一层金。 一般如果说做普通样品什么只需要选择无铅喷漆就可以啊，如果沉浸的话还可以选择沉浸的厚度，一般我们选择无铅喷漆就可以，不同的厚度，如果电流大，我们选择两中丝，如果电电流没有特殊要求，基本走线我们就选择一般的就行。 金手指斜边，这个我们没有金手指的板子，这板凳上没有做金手指，所以说选择不需要就可以了。 线路测试免费的，我们就选择微针全测个性化服务，这里面默认就可以了，可以看这上面文字有说明啊，需要的话你就选，不需要的话一般就是默认的， 这里边不断 smt， 这是厂家提供贴装服务，需要的话你可以点需要啊，点需要的话就可以啊。选择一个报目表，然后在报目表里面选择你要贴什么原件，然后加一双，他会根据他们的原件库给你贴上原件以及相应的收费。我们这里选择不需要 钢网肯定是要开的，钢网的话我们一般讲需要钢网怎么选择？尺寸最好是在拼板的时候，你要选选择合适的钢网，根据钢网的有效面积选择你的拼板数量，我们的板子是在十七乘十七，所以说我们选择这个第一款就可以了。 油箱面积十九乘二十九，选了之后下边默认工艺， 高网数量只需要一个就行了。选择西高网定位 mak 点啊，我们有 mak 点我们就需要啊，没有 mak 点我们就是不需要就可以，我们有的话我们可以可以选不需要啊，打磨方式就是打磨抛光就可以了，这些都是可以的。打印高网型号，不需要 刚往的订单。被褥这里面我们需要，因为我们的原件都是零八零五封装的，我为了让他焊接的更牢固，可以选择不需要防吸收镀层， 加上这一句话，在做钢网的时候就没有那个 v 字形槽了。然后点确认下面交货期，就是默认的四十八小时就行。 是否需要发票啊，如果累计开票的话，我就选择这个八个点的税金的，如果说是是票和板子同时发发的，那就选择十个点税金的，如果你不需要发票就选不需要发票就可以了。 一般我们选择的都是这个收据，我们选择电子收据即可。发货方式我们选择不同交货期订单一起发货，或不同交货期订单不一起发货，我们选择一起发货，选择我们的地址，默认了就可以了，去如果没有的话在这上面添加 快递，我们选择根据自己的需求选择合适的快递，一般选择的是顺丰经济型，这里确认订单方式，我们选择手动确认订单好点，其他订单就可以了，这样等待订单审核，审核之后我们在线下支付这个费用就可以了， 他们支持支付宝，也支持微信啊，两种方式都可以，付完款之后就等待收货，付完款之后就等待两到三天，确认收货就可以。好，我们回到订单，最后我们回到订单，看一下订单，点这个在线 pgb 订单列表， 打开之后我们就可以看到这个订单了，等待审核，这个是审核通过的，就点这个确认， 选择付款方式，选择你合适的付款方式，选择之后确认就可以了。这个电动版从 pcb 到加工成 pcb 的订单下单过程介绍到这里，谢谢大家。

发现了立创 eda 一个好玩的功能，就是你拖动这个 pcb 图的时候，原理图也会标记出他的位置，你看 c 三。

嗯，这个 d 线的话是吧？ 这个地线也也走，也走，这个今天的话地线也走，走完了，然后那就出现了一个问题，就是这两个地线， 那出现了一个这个 alt 的这个飞线怎怎么过来呢？ 发现不好过是不是？对，过不去？不好过怎么办呢？就是我们在想想想一种其他办法，这个这个地呢？这个地能不能，能不能过去？也不能，是不是？嗯， 用了这个电阻原理图的这个电可以可以换成跳线啊，作为一个跳线，跳线啊，跳线就相当于就是我中间跳过去， 哦，嗯，这样的话就是我们修改一下。呃， 我们搜索一下什么叫跳线？就是过不去的线，我们用用跳线来去代替，就相当于 跳线呢？就是灵灵物的变左，哎，就是像这种，这种，那个 ctrl 跳线，知道没有啊？看到没？ 看到了，他就是就是就就是一个这个条件，他是没有组织的，然后代替的。看看这个叫条件，然后我们条件的交号呢？一般是接 跳吧，加上英语那个单词跳，嗯，全部啊， 英语，然后你这个想让他哪一个跳呢？你先想让这个地线跳到这边，然后这个跳到这边，对不对？你可能需要几根跳线，有两三根这个跳线跳的跳过来，目前看大部分，大部分那个吧， 对不对？这个版的话能画完了之后，呃，剩几个条线了？剩三个条， 三根，四根。这还有一根跳线对线吗？四根。这一根吗？这一根，这就四根跳线，我们可以想办法把这一根能不能就是从外边连过来，当然了不想连的话我们在这加个跳线也可以， 这样的话我们就加两个跳线，然后再复制一个。就是两个 d 的跳线吗？嗯，那就是跳线做，做跳线的时候他两端都保持一样。 嗯。这个跳线过来了吗？对吧？这是两个。嗯，这个 pk 板是这个，呃，金币的这个跳线，还有一个这个跳线，这两个 d 的跳线嘛？另外还有一个就是这个， 这个是五，五银角的这个地线这个线。那五银角的这个号呢？那我们也再再复制一个，就是我们再复制一个 五音角。五音角？你，你的标号是五这个吗？嗯，对，是把它复制过来以后就不要，不要，尽量不要放这个数字，用其他英文， 英语单单词单词把它继续。呃，标上这个五的特限也也弄好。另外一个，还有一个，还有一个就是 alt， 对吧？ alt， 嗯，我们再再复制一个 这个第四根跳线。第四个跳线，他跳线两端接的什么？接的是这 alt 数据，那你就把它 alt 数据，这个跳线就是两端保持一样。 嗯，就搞定了。这就这原理，它就修改完了，修改完了之后你更新到 ppt 里边去 哦。哎，你修办完了就重新过去吧。看到没有？这有四，有 这个跳线了，没有，这不就出来了，是吧？啊，有了跳线我们就简单的放置就可以了呗。你看到没有？ 这个，这个对象是不是通了啊？是的，对。然后呢？我们连连一下吗？嗯 啊，当然了，你像这种跳线呢，它这个飞线不变，你不用管它，因为它这是这两个。嗯，近的位置，你不用管，但是理论上已经通过去了。嗯，嗯 啊，然后再再另外一根地线， 另外地线，哎，放，放不下吗？哎，能放下， 嗯， 但是这个有点碍事是不是？嗯，碍事的话就是等一下把这个圆圈往下挪一挪就可以了。 这，这有大把空间吗？这边空间都是空的吗？嗯，挪一下，然后就放到这了，然后这不勾了，然后这些边走什么挪？挪一下可以了吧？然后就是往下挪，这头部往下挪，到时重新换就可以了。 好，你知道知道这个线了吗？另外还有一个就是这个幺二五的这个线也把它调过去，它也是这种，这种画的对不对 啊？这标号五嘞也也放这过来了， 这个标号五连起来在这一连，然后这个五从这边也是通的。 啊，这样，这样的话就是这边线这所有的天线还剩一个条线的 r 的这个条线， 好的条件的话我们就可以换了一下。哎，我放到这能不能过去？但是如果不能，我放到放到哪个位置可以把它过去， 然后等通过磨了之后就是也可能放到这个位置，哎，他的线就过去了，或者是说，嗯，我们不放那个地方，我们放 这个位置能不能过去，对吧？打过去看一下他这个线怎么过去的，然后这根线连着啊，对吧？然后这根线我们可以绕过来吗？从这个地方这个地方再拉一个缺口，然后从 如果过不来就从这， 哎，然后把再把这几个电阻挪一挪，这个时候相当于全部联通了。嗯，完了，嗯，这是就是这样，全部联通了之后你再去把， 明天我再教你这个怎么去修这个图，好吧，你要会画，嗯，这样呢？就画这个版就基本上画到百分之七十了，知道了吗？

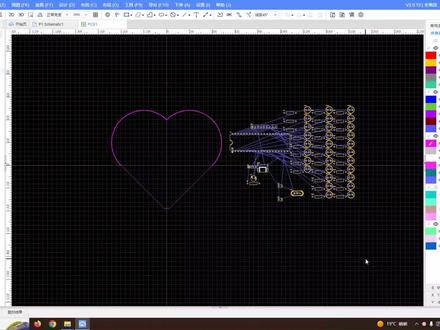

大家好，这里是家里创 e d a。 接下来我们进行新型流水灯的第三步，元器件的布局， 这一讲的主要内容就是要将这些杂乱比较整齐的啊的元器件全部合理的摆放到这个比较小的心形图案里面，具体该怎么进行摆放呢？ 是不是说把这些东西全部丢进去就可以啊？当然不是这样子的，如果直接很随意的摆放，它整体后面在进行电路连接的时候会非常的复杂 啊，就比如我们在建新房子的时候，他会进行一个走线摆放，那些走线是非常整齐的，就不会啊这些线路乱七八糟的，我们这个看起来也很不美观，去检查错误也非常的难检查出来啊。如何有效的进行布局呢？ 其实布局的方法最好就是要参照原理图的一个摆放来进行一个布局啊，我们来学一学，我们打开这个原理图文件，你可以框选住这一部分电路，选择设计工具，这里有个功能叫做交叉选择，点击 他跳转到原理图，哎，这两个他就可以直接拖动了，说明你这两个器件对应的是左边原理图的这两个器件在放置的时候就把它放到一起就可以了， 然后这个芯片是整个单片机，就整个这个星星流水灯的核心器件，所以我们一般来说把它放到板子的正中心位置，看到没，这里有根中间的一个基准点，把它放到正中心好，然后这是 u e， 把 啊放到合理的位置，整个网格呢？前面我们在画心形的时候设置的比较大，是两个毫米，为了适应这些间隔，因为这两个孔的间隔间距是二点五四个毫米，那么二点五四的话，我们在三格尺寸就要改小一点，比如说零点 二五四啊，改小十倍，方便我们进行一个调整布局，然后这两个把它拉靠近摆放 rn 一的位置，找个不碍眼的地方把它放过去就可以了。 好，这里就放好核心器件，那么在放的时候，我们发现这里有很多种飞线啊，这个淡蓝色的线，我们叫做飞线直引线，就是告诉我们哪两个点要拉一根电线的啊，比如这两个地方就有一根淡蓝色线连过来。 好，这时候提醒我们要接线了，选择图层这里我们可以把它选为顶层，或者是这里的顶层，因为一一张电路板有顶面和反面两面，我们用哪一层去做都是可以的。选择顶层之后，我们再选择这里的一个走线工具，单路布线， 然后连一下啊，按一下鼠标拉过来，左键确定啊，右键取消连线，这根线就已经接好了，所以这一个飞线的作用非常的重要啊，就是帮助我们去理解哪两个点需要连接起来，但是线太多了，看着又很乱， 所以在接线的过程中呢，我们可以选择性的隐藏一部分啊，打开我们这里的工程设计，这里选择网络这个选项，然后有一个 飞线的选项，把它打开往下滑，找到一个网络名叫做 gnd 的网络，点击这个眼睛隐藏一下，哎，就会发现少了很多了啊，这一个就是隐藏这个不必要的网络，后面再把它打开。好，大家一定要学会这一个技能啊， 核心器件放好了之后，我们再来看一下电源部分，好电源是这个 usb 的供电，选中，然后设计交叉选择快捷键是 shit 加 x 键好， shit 加 x 键 好，到这里了，然后把它放到我们这一个爱心的尖尖，这个位置啊，刚好可以用于供电的，哎，可以发现当时在画的时候呢，做的不是特别好，他这里啊比较突出一点，所以我们 还可以再继续优化一下，选中这个小三角，小倒角好，把它倒到一起，哎，这个就可以了，很平整。 usb 一放到这个位置放好，然后这个 h 一是干嘛的呢啊？我们用快捷键 shit 加 x， 回到原理图看一下，他是下程序的下载接口啊，那回过来那下接口的话，放到这个位置啊，这个地方是靠近他的 好 h 一啊，这两个 c 一 r 一好快捷。传递布局传递来到主控电路，它这里是作为一个复位电路的，就复位程序用的，把它先啊放到这边上线啊，等会再调。那么主 右边这里有个金正，还有两个小电容的，他们两个是要接到这里，提供一个时钟源，就提供一个信号给他，让他能够正常工作的。那这一个器件摆放的原则就是尽可能的靠近主控啊，靠近他，比如说我们把它放到这里 好，放到这个地方靠近了，然后这里的一个也把它放到边边上啊，一个两个好，空格旋转，这些飞线太碍眼了，是吧，我们把它拉到一边 好，这样看着就干净很多了。然后把整个这个靠近中心位置摆放对齐 好放大啊，尽可能把它对齐放到一起， 好，这是 c 三，这是 c 二，空格是可以进行旋转的，这是 x 一。 好，这里摆好了啊，那接下来去摆这些灯，这些灯很多很多灯啊，我也不知道该怎么摆，怎么去做呢？同样的，回到原理图，然后一排一排摆，先把这个 p 领口选中之后， 然后我们选择这里的设计啊，交叉选择，把它先高亮选中，哎，这些选中了，把它拖过来。 p 领口接的是哪里呢？ p 零接的是这个位置，接它啊，然后把这几个灯翻过来，好，空格旋转一下，一个个 放，比如这一个。好，这些有有些碍眼，再把它丢到另外一个角落，哎，看左边是不是就干净很多了，好，这里有一个，然后这是第二个， 第三个，照着底下的这个顺序来摆放啊，然后空格旋转第四，好，依次排布 好。摆完这几个之后，我们再来仔细的对齐一下啊，首先把内部的这些 尾号啊，就是它的一个名称，一样的，这个器件叫做 r 四，这个是 r 五，把它塞到这个里面啊，为什么不不能放外面？放外面也可以，但是我们这个星星流水灯 想着尽可能的在外面少一些信息，看着会更加漂亮一些啊。好，然后你可以把它往左边挪一挪，也可以手动去调整它的一个位置 啊，在手动去调也是可以的。那这里我们不手动调，我们用软件的自动功能帮助我们快速的对齐这一些元器键。 大字排好之后啊，首主要把第一位和最后一位把它对齐，然后从右往左拉框选，拉住这些元器键， 接下来选择我们顶部的有个对齐工具啊，这里有个水平等距分布，单击一下，哎，他就可以全部对齐了，然后再选择一个顶部对齐啊，顶部这里也把他们对齐。好，那这里的话就实现了这些电阻的一个对齐功能，接下来 我们要把这些灯把它塞到这里面啊，放的时候就可以先大致随意点去摆放，这个阿斯是这个里的，放到这边，哎，看这里塞不下来了是吧？ 好，不要紧，我们先大致先摆个位置先，先丢过来，能让他们全部在里面放好就可以了啊，随便去调一调位置 好，那左边的放好了，那我们接下来看一下，这个是 p 二口，把 p 二的找到原理图啊，再找到 p 二好框，选住它，选择设计 交叉选择。哎，来了，在这个位置好，同样的 我们也是要一个个去排，这是一个口空格旋转啊，非常容易啊。这个功能 要想我们这个小爱心做的好看，肯定是要尽可能的对称布局去摆放，就如果你一个上一个下，那最终画出来这个星星图案肯定是不美观不漂亮的啊，所以我们在画的时候呢，要尽可能做的好看一点啊， 然后把上下这两个对齐。好，对齐这边的这些的话也要把它塞进去，这是二二五二二四。 好，可以随意一点，主要就把 d 一个和最后一个放整齐就可以了。好，然后框选选择对齐工具水平等距分布，然后再选择一个顶部对齐。 好，顶部对齐，那这里和这边对齐了吗？啊，看着是对齐了啊，对齐就可以了，对齐之后再把他的灯放进去，这是二四二三啊，照着这个顺序来摆啊，这个灯的话就一定要 好，照着它把灯全部放进去 好了，这边灯也摆完了，接下来就到底下这部分，底下这里是 p 一点零， p e 口，找到 p 一好，同样的框选啊，选择设计啊，交叉选择， 然后把它拉过来，空格啊，旋转一下，一个口，两个 好，这些挡挡到了，挡到了，挪臂边去啊，不要挡住我们的这一个啊，优先电阻的一个布局， 在摆的时候，同样先把第一位对齐好，这些都往边靠 好，第二位对齐，然后框一框，选择水平等距分布，再来一个顶部分布啊，顶部对齐，让他们排布整齐一点，这是二十二、十一， 十二十三，十四，十五、十六、十七。好嘞，哎，这就摆好了，是不是很容易的？ 好在排这个灯，这是上边一个灯，两个三个好四， 好嘞啊，这就把这几 这个灯大致的位置先丢进去了啊，然后最后一部分就是这边的了，那我们直接框选过来移进去啊，这几个很多余啊，这几个元器件怎么去合理摆放它呢？放这里肯定是，那就不好放了，不好放我们就放其他位置， 比如这个接口，我们把它放到左边，因为右边有一个电路了，左边我们再加一个，让他对称一点啊，然后这两个器件的话啊，暂时我们先丢在一边啊，因为我们哎，这个地方刚好一个引角拉过来，那我们就先把它对到里面对齐线， 这是 r e， 然后看这边好空格旋转，这里 放好之后放大啊，对齐我们这里的一个网格线啊，随便点也可以，后面再调 好，然后宽选，从右往左宽选水平等距顶层分布， 那这个顶层分布跟底下左边的有没有对齐呢啊？可以去手动肉眼去调也行，选中两个器件，然后顶层分布对称一下，看一下，哎，对齐了那就没有问题。好，然后把剩下的这些放进去， 三十一啊，这个旋转 选一下空格好，放完这一步，把剩下的六个灯也把它放进去，这是中间的啊，这个是最靠边的啊，在这里， 然后这个是最靠边的灯，中间的。好， 这个放进来。哎，可以看到到这一步，我们已经把所有的这些灯啊，电阻啊，电容全部都放到了我们这一个新型的图案里面。 好，接下来选择这里的三 d 预览效果，可以去看到这个漂亮的大致的心形的一个图案了啊，当然这个位置他没有三 d 的一个效果，因为我们这是离线版的啊，目前还没有带三 d。 大家也可以看到这个板子的一个大概的一个样式图，整体还是比较整齐的。 那到这是不是就可以收尾了呢？当然还没有呢，接下来一步的话，也是非常重要的，就是去把这些 led 灯，这些小灯摆的更加的漂亮一些啊，具体怎么去摆，我们回过来， 首先啊，为了让整体反着正更加的美观，这里面的这些名称我们需要把它进行一个隐藏，就是把它删掉，选中这个 l d 六啊， date 键盘上的，你就把这个 l d 六删掉了，如果不小心你把这个元器键也删了啊，这个你就需要用撤销 ctrl 加 z 啊，比如点这个位置 把它撤销回来啊，不要把这元器件删了，只删这个微号，怎么进行快速的删除呢？我们有一个方法啊，就点击右键，然后选择查找啊，然后 选择查找相似对象，把它的封装一致的选择，等于点击查找全部 好，可以看到这些灯都被查找到了，然后在右侧选择他位号这里的勾，把这个勾去掉，隐藏 所有的这些位号就没有了，就 led 一到三十二这些都没有啊，这个就比较简洁一些。接下来一步我们需要去对这个灯进行一个分类啊，来数一数一共有多少个灯， 呃，一八得八二八十六，三八二十四，二十四，再加上呃，这一个六个，就是三十个灯。三十个灯如果按一个心形对半开的话，一边是十五个，然后又因为 中间占了一个，底下一个，所以一边应该是十四个灯啊。十四个灯的话，左边这里有八个啊，底下有六个，刚好十四个，右边十四，左边十四，中间两个，哎，那就刚好合适了。按照这个原则开始进行细调 好空格旋转，然后把它尽可能的放到我们这个爱心的中心位置，因为这里不能够靠的非常近啊。我们说尽可能靠近啊，这个用词也是比较准确的啊， 因为这一个是因为左边多了，所以要挪左边的一个灯，把它放过来，然后开始去调整啊，让他靠的近一点， 一二三二四五， 好，把它这里调一下，然后到这边的十九十， 好，这个应该是把它卡在正中心位置，放的 好了，再来调整 好，统一一下，都不要靠近这个电路板 的边缘太近啊，都往里挪一挪，调整一下， 看右边就很快速的去调好了，但是左边呢还很乱，所以在调整的时候就尽可能要保证左右两边的一个退对称，整个板子才能够显得更加的好看，所以怎么去保持一个对称性呢？这时候要求我们就是在进行移动的时候 啊，这个格点或中心圆点尽可能的在我们中心的线上，在线上的话你再去调整的时候就好调一些了啊，刚好在这个线上保证两边能够对齐，好 好看到没，这里跟他移动的时候会有一根线提醒我们，好让他对称着摆放， 移动的时候好对准一下这个位置，大概的位置要对准， 把它对上来。 好，这两个对齐 好，不能靠着板子边缘太近， 好到这一个 好靠一点， 好对称着左边来摆， 这个摆的时候会发现一个问题，靠得太近啊，那这个问题我们等会再来修正 好对齐 左右两边啊，这两个啊，左右护法，把它尽可能靠近一点，对齐一点啊，这两个 旗舰两个一定要对齐，不然不好看。好再来微调一下。微调， 那这个器件它肯定是不能够靠的太下，需要往上一点，所以我们把左边这里要整体的往上调 啊，你靠的太近的话，就跟隔壁的元器件叠在一起了啊，所以我们要优化一下，调整一下，这一步的话大家需要点耐心，慢慢的去调整，让我们这个小爱心做的更加的漂亮一些。 好 好，右边 就可以参照左边的一个样式大小，再重新去微调一下就可以了，就这里再调整一下， 好 好往里左边收一收。 好，这里还有一个电容，这个电容放哪呢？我们来看一下板子的一个对应的位置，找到空的塞到正中心，这里塞不下去啊，塞不下去，这里也塞不下去，那就放到这里正中心位置就可以了啊，这个元器键就摆 到这个位置，这是 c， 放到里边去。 h 一放到这里好对齐整个板子的一个中心位置，摆放左边这里的金正，那就再往左边再调一下位置 好。到此我们整个板子的一个布局就结束了。最后再一起欣赏一下这个板子这个样子。点击二 d 预览， 然后选择板子的颜色，大家喜欢什么颜色就什么颜色，比如说红色，哎哎，还是非常漂亮的啊。那我们下一讲将讲解呃， p c b 设计的最后一步， p c b 的走线，我们下个视频再见。

利创的 eda 有自动布线功能你知道吗？有了这个功能，我也可以画简单的 psb 了。如果你懂电路，会用面包板会接线，画一个简单的原理图肯定是没有问题的。我们最近玩的那个抽空门的接收单的原理图， 按照我提供的面包板的接线，找到对应的这些模块，画一个这样的原理图还是挺简单的，先调整好布局，然后再调用力创 eda 的自动布线功能。 布线的时候我们选择本地，需要安装一个本地的布线插件，在运行好本地的布线插件之后，点击运行就开始自动布线了，还是挺方便的。如果你对 pcb 的要求不是特别高，可以用自动布线，然后在他的基础上再稍微改动一下 生存，只是检查一下错误，比自己一根一根的训练还是快多了，还可以在线生成上地狱呢。这就是 pgb 最终的样， 导出打样文件就可以拿到叫利创去打样了。利创 e d a 对于小白来说很容易上手，并且打样还不花钱，大家可以花这样简单的 psb 玩起来，点个赞吧！

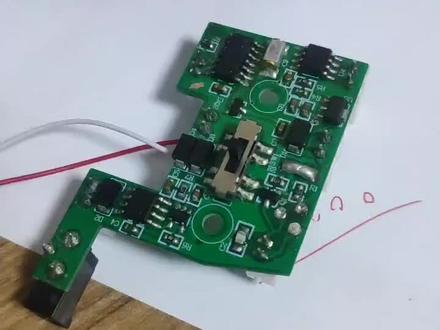

跟大家分享一个花电路版的一个小知识，就是比如说这个按键，我现在没有分装酷怎么办呢？我们把这个按键的型号输入到立创 eda 的搜索库里，然后能找到，找到之后放置进去的时候就在这里，然后再更新 pcb。 更新 pcb 之后呢 就有了，有了这个更新出来的 pcp， 我们可以把它导出，然后导出 pcp 文件，然后我们下载一下，然后我们再在 dxp 里重新打开，在 dxp 里打开就有这个了，然后把这个复制一下， 复制了一下，然后放到我们自己的自己的 pcb 库里面，然后就有了，就有这个了，学到了吗？原理图原件也是一样的道理。
