充电器纹波怎么测

文波指的是电源上包含的周星星或随机性的杂波信号，比如现在试播器上面测的这一个波形，这个是我把测量的这个文波已经展开了的，大家可以看一下，是比较有规律的， 电源的文波过高可能会影响芯片或系统的稳定性。电源文波也是我们单板电气性能测试中一个闭侧像， 今天就来和大家分享一下如何测量电源的文波。首先测量电源的文波的话，我们一般是用一个叉一的探头，如果手上没有叉一的探头，用叉十的探头测量也是可以的。 接地的话我们最好用这种接地针，不要用这种夹子，因为这种夹子的话他很容易受到干扰，测出来的文波的话会要大很多。测量店面文波时，试播期的横折我们一般打到二十毫秒每格， 中轴的话我们一般打到十毫伏或者二十毫伏每格。只要测量的这个文波的波形在试播器上面合适的显示，尽量把这个中轴的这个刻度打小，因为中轴的刻度越小，我们测出来的电源文波会越精确。 测量电源文波的话，我们一般把试播期的风风值，最大值和最小值调出来，最后我们以这个风风值就是这个电源的文波的数值。有些地方还要求我们测量电源文波时用余辉显示，大家可以按照要求把余辉的显示打开， 我们看一下通道设置，首先贷款我们设置为二十兆赫兹，偶和的话我们用 aco 和，探头的话，我们用叉一的，因为我现在这个探头用的是一个叉一的探头，如果是叉十的探头的话，这里设置成叉十。测量文播前 需要确定代测设备的工作状态，我们一般在设备空载和满载的条件下，都需要测试一遍电源的文波。测试前我们最好将设备上电，然后等待几分钟，让设备进行热机，而不是一上电就来测量电源的这个文波。 测量电源文波的测试点，我们一般选择电源经过绿波电容之后的地方，一般选择电源绿波电容的最后一颗电容作为测试点，或者电源的 tp 点也是可以的。在测量芯片电源银角文波的时候，一般测量这个芯片电源银角附近的这个电容上面的文波就可以了。 最后将试播器接地针接触到带色电源的负极，试播器探头针接到电源的正极，我们等待波形稳定后按下暂停按钮。如果是余灰模式显示，我们等待波形稳定后 清除余灰，然后再等待大概十秒钟左右，按下暂停按钮。大家可以看一下现在是不是上面显示的这个峰峰值十二点四毫敷，我们就可以把它当做这个电源的文波。需要注意的是，我们在测量电源文波的时候，手不要触碰到一些敏感的器件，比如电杆之类的， 因为手触碰到电杆之后，一些干扰信号很容易通过手和到探头上面，导致我们测量的文波增大。今天的分享就到这里，谢谢大家。

用这台细波器来测试一下这三款不同的充电器，它的文博系数，这一个是老款的手机充电头，这一个是某宝买的快速充电头，这一款呢 是小米原配的手机充电头，我们来看一下到底哪一个更加好。手机充电头的作用就是把二百二十伏的交流电变成 五伏的直流电，在转换的过程中，他这个五伏呢并不是一个完全平滑的直流电，他的五伏电压里面也有这个纹波 在里面，我们通过这台试播器就可以呢，把这个文播拿出来看一下到底 长什么样。首先找一个嫌弃的手机充电线，把它剪开，里面有四根线，其中这两根白线绿线，他是数据线， 我们不需要用它，我们只需要用两根线就可以了，一根是黑线，黑线是负极，红线呢 是五伏的正极。在细胞器这一边，我们选择他的输入呢，选择 acac 乘一就可以了，在他的探头这边也是达到乘一这个档位，他的负载这边我们就选择这台红米的手机， 把他的这个充电头插入手机，我们这个测试探头这一边把它接在这个充电线的负极这边，把它夹稳， 这个测试的探针接在他的五副正极这边，这边的工作全部就准备好了，我们首先来测试这一款老的充电头，把它插上电，好，现在把它插入，我们看一下这个手机的反应，看一下这个试播器的波形， 上电好，手机充电了哈，他的这个文博就出来了。好，这个就是 老款的手机充电器，他的文博，他的文博输出呢是一百四十三豪服，也是比较稳定的哈，好，我们来看一下第二款，这一个呢是某宝买的哈，我们来看一下 他的文模系数多少。这边的测试条件不变哈，我们只更换这个头就可以了。上电好，这个充电了哈， 我们看一下哈，他这个文博非常杂乱，并且呢非常不稳定啊，我们靠近来看一下他的文博趋势， 八百多哈，并且呢非常不稳定，这个是某宝的快充头，把它拔掉，我们现在试一下最后一款，这一个是小米手机的充电头，这个是原机配的哈，同样的测试条件哈，不变好，现在上电 好，这个充电了哈，我们看一下哈，他这个杂播完全看不到是吧？一点点是吧，我们拿进来看一下多少好，这个充电器的文博呢，只有七十二 毫伏，非常小哈，根据我们的国家标准呢，我们这个手机充电头它的文博系数呢，一般是不要超过两百毫伏，就是正常的哈，这一款呢已经严重超标了哈。

大家好，今天和大家分享一下如何测量单板电源的文波。 呃，我们这里的电源指的是直流电源，呃，电源的文波是指直流电源的交流分量，比如我们的手机充电器输出的是五伏，但是他并不是一直稳定在五伏，是一直在变的，他可能是在五伏上下几十毫伏的范围内变化，我们把电源 这个上下变化的范围，我们就叫他文波。电源文波是我们单板硬件测试中最常测的参数。嗯，电源文波过大会导致我们电单 版的有些可能，有些芯片工作异常，所以测量电源文波是对意念工程师来说一项必备的技能。那么我们怎么测量电源的文波呢？ 呃，其实测量文波我们只需要一台试播器就可以了。呃，利用试播器，呃，我今天来介绍两种办法来测量电源文播也是。这两种办法也是我在之前公司都用到过的。第一种办法呢，就是我们最常用的就是试播器。 首先试播期的测量通道，试播期的测量通道，呃，设置成交流吻合，交流吻合，再就是带宽，呃，设置成二十兆，这个不能打大了，打大了之后我们 会有一些高频的干扰呕和进去，导致我们测量的文波会偏大，然后呢，探头是差十差十的，呃，然后呢，就是我们的那个重轴的话，重轴的话我们一般是设置成二十 毫浮每隔啊，横轴的话我们一般是大约二十毫秒就可以了，我现在升的是二十五毫秒啊，大家可以看一下。嗯，然后的话，测量值的话，我们呃 呃放出一个峰峰值和一个军方根值就可以了，就是现在的话这个军方根值是没什么用，就是我们到时候读取文波的数字是多少，就是读这个峰峰值就可以了。 好了，第一种方法在试播器的设置的话，基本上就是这样，主要就是刚刚说的这几点， 然后就是我们测试文博时试博器探头的阶梯问题。呃，我们就是测量文博的时候，最少最好不要用试博器的这个， 就是接地的这个夹子，就是这种，就是这种啊，呃，因为他太长了，接地夹和这个施暴器探头会构成一个，就是大家可以看一下，构成这么大一个回路，这个 回路的话就是很容易藕和空间或者 pcb 上面的一些干扰信号进去，导致我们测量的文波可能偏高。呃，正确的做法是我们不不用这个夹子，我们把它取下来，我们是用这种，用这种，这个针就是接地针，大家可以看一下， 大家可以看一下这个接地针直接套到这个啊，试播器探头的这个上面就可以了，就是这样的话，我们组成的试播器探头和这个接地针组成的这个回路是最小的，就是这样测量的话，测量电源文波的话是最 最好的，就是干扰最小的。呃，这个，呃，试试拨器探头，呃，就是套好接地针之后，我们怎么测量呢？就是我们要把试拨器探头的这个接地针接触到我们带侧的那个 tb 点或者电 电容的那个负极啊，我们试播器的探头这一个针就是接触到我们电源的正极，大家可以看我示范一下， 就是这样，大家可以看一下， 就是这样，本来就是接地针的话就是呃呃呃，接到那个电容或者 tb 点的负极啊，就是施维器探头的针，接到呃正极就可以了啊。下面 我们来看一下这个测量的文波， 大家可以看一下现在试播器上面的这个波形，就是我测量的刚刚测量的这个电容上面电压的这个文波。我们按一下试播器的正题， 呃，上面现在上面显示蜂蜂值测量出来的是四十八毫伏，所以我们这个电容刚刚测量的这个电容上面的电压文波就是， 呃，四十八毫伏。嗯，这个是第一种方法的，呃一个测量过程。

今天这期视频呢，简单做一个充电宝的文波测试，在前面我分享过很多充电器的文波，就有朋友问能不能做一个充电宝，我们今天就来简单做一次，我就找了自己手上的一些充电宝啊， ov， 华米都有，包括一些其他的，像一些不太常见的，我也都把他们 拿到这个评测里面啊，这些充电宝都是之前给大家拆解过的，包括最近的一些啊，数了一下，总共有四 七十一啊，总有十四款。那么就简单给大家看一下这十几款充电宝，他的一个文波。 首先回答有些朋友的一个疑问，充电宝他不是锂电池直流供电吗？为什么还有文波这种说法？其实充电宝充放电，他会牵涉到两个基础的， top boss 的声音和 bug 降压。像现在给大家演示，例如使用这款充电宝给另外一个充电宝供电， 那么他的输出采用的是九伏，而这款充电宝他的锂电池的电信，大家知道啊，均压一般是三点七伏，像这个三点七五伏，那么他要输出一个九伏的电压，那么就是一个生压的过程。相反，如果是给充电宝充电，比如我们使用快充输入的话，是一个 久负，但是我们电池肯定不能够承受如此高的电压，那么他就会把它降到一个安全的电压，比如在四点二伏以内，这个是一个降压的过程。 不管是生压和降压，里面都会牵涉到两个重要的原件，一个是电杆，另外一个是开关模式，通过电杆处人以及模式管的开关动作，从而实现生压和降压。这里面有一个动作，就是开关模式的高频次开关，那么文波就 就是因为这个动作引起，我简单使用一台四波器来演示，这样大家可以有更直观的了解，就比如看充电宝自充，现在我使用的是 一个五瓦的充电器，那么他的输入电压大约在四点六三伏，而电信实际的电压我们测量他大约是在四点一二伏，那么说明他是一个降压的过程。然后我们再来测量看一下这个电感他的一个波形， 从测试可以看到，目前电感这个两端的电压的话，它是一个脉冲方波， 显示大约在三百八十千赫兹，占空比的话是在百分之九十左右啊。同时降压过程输出电压和输入电压的比值跟占空比他也是有关系，简单来说，输出电压的数值比上输入电压的数值就等于这个 ccm 模式下的占空比，就像这个 过程中，他的输出是四点一二幅，而输入的话是四点六三，这个比例大约就是在百分之九十 左右。而我们看一下这个波形，实际的占空米大约也是在百分之九十，它是相符的。下面就实际看一下这些充电宝的文波数字。先是测试 ov 华米四款 a 口的文波，我用了一个减一的负载啊，接了一个转接板，这样更利于插接表笔。先是把它拨到五瓦的空框，看一下他的文波数字， 在五瓦更换下，目前显示丰功者大约是在三十三毫伏，然后再把它拨到十瓦，数字还是比较低的啊，十瓦的数字的话也是在三十毫伏左右，然后再换到立场，这是一款三十瓦的充电宝，同样先把它拨到 五瓦，五瓦的工况这个分分值要稍高一点啊，五十毫伏左右，而十瓦的分分值啊也是在五十毫伏。第三个是华为，华为的六十六瓦超重充电宝， 现在是同样播到一个哇的功况，哇的功况这个峰峰值是在三十毫伏， 而十瓦是在七十毫伏左右。第四个是小米的二十二点，五瓦两万毫升。这个充电宝在前一段时间也给大家带来过相关的评测， 五瓦的工况风风值大约是在三十毫伏，而十瓦的话，风风值是在五十毫升。再来测两个不太常见的，一个美团共享一个 b 站的小电视，先看 b 站这款小电视，它的风风值先是五瓦的功况， 五瓦峰峰值大约是在五十八毫伏，而十瓦的峰峰值大约是在九十毫伏。接下来是美团自愿上班， 先是播到五瓦工矿，五瓦工矿是在六十号服务，而十瓦工矿依然是在九十号服务。就是这两款充电宝，他从文波表现来说，比刚才测的欧菲、华米这四款明显他要更高一些。 而其他充电宝，在五瓦、十瓦两种框框下的文波，我也进行了测试，总体表现都可以说是很不错，数值基本上都没有超过七十毫伏。目前我国充电宝的执行标准是 gbt 三五九零二零一七，里面关于文波的要求是不高于两百毫伏。从这个角度来讲，这些充电宝，比如在这种 非快充的状态下，那么它的文博数字都是可以的。至于其他功率，由于条件限制，我只测试 c 口兼容 pd 这块，测试二十万和三十万两种功率，从测试接过来看，整体表现依然是不错，数值基本上都没有超过七十毫伏，唯一就是一款之前拆过的某款低价充电宝，它的外壳已经被我拆掉，目前 已经不能够判断到底是哪一款。从测试结果来看，在二十瓦功能下，他的数字已经超过了两百毫伏，从这个结果来看，这款充电宝他已经超过了国家规定的范围 三十瓦公里。测试了四款充电宝， oppo 三十瓦，华为四十瓦，华为六十六瓦和小米五十瓦。从接过来看，华为四十瓦数字最低六十四毫伏，而 oppo 三十瓦数字最高一百五十二毫伏。 这就是关于充电宝的一个简单文波测试。只有关于充电宝的选购啊，说几句。还是之前的一个观点，大家在选择这些产品的时候，尽量的选择大品牌，因为大品牌无论从品质、电芯，也包括大家看不到的像文波这些，他的表现来说唯一会更加的优异。我并不推荐大家在购买充电宝一味的追求超低价， 像超低价的充电宝我之前也给大家拆过很多里面的问题啊，做工用掉，包括电芯的实际放电性能，也包括刚才 测试的文波这些啊，大家看不到的东西，就像刚才这一款，他的文波已经超过了两百毫伏，这个数字已经不符合国家相关的标准。假如你用在一些比如特别敏感的一些物件，那么可能会对你的音乐设备造成一些影响，那么要分享的视频就是这些，我是阿甘，咱们下期视频再见，拜拜。

大家好，欢迎收看这一期的视频，我晒干今天这个汽卡，简单开箱的是一个四波器，普原 ds 幺幺零二 z 杠一，买这个产品主要是想用来测量充电器的文波，我购买是在金融基因购买，实际支付一千五百一十九， 这个价格我认为是相当的不错，我一直把它放到自己的购物车，看到价格合适，我就果断的入手。其实在这之前我购买过一个二手的普原 ds 幺幺五二一， 不过在实际使用发现性能还是不行，毕竟是十多年的一个老东西。普原 ds 幺幺零二 z 杠一在目前入门型的施波器中算是性价比和人气很高的，它是一个一百兆的带宽，存储深度最大是二十四兆， 采用率最高是一级 sa 密秒。至于波形的刷新率最高是三万，屏幕为七英寸，分辨率八百乘以四百八，一千六百七十万色的屏幕，书主看为一个固定主看一照。 先给大家简单说一下什么是文波，大家目前用到的开关电源，像充电器这些，它都是由交流经过高频次开关降压、整流、滤波得道，它输出的这些直流电其实并不是中理想中的直流，它里面也会掺杂一些交流的成分， 其中低频的部分我们叫文波，高频部分就叫做噪声。 那么文博到底有什么危害？从消费者角度，我主要给大家分享以下几点，第一个是文博，他本身是属于一种能量，那么能量过高无意会降低我们这些开关电源的效率。 第二就是文波，他是属于交流分量，他也有一定的素质，如果这个文波的素质过高，他也可能会形成浪涌电压，对一些保护性不到位的一些原件，比如说一些精密的原件，那么他就可能会 导致设备的损害。第三点就是他可能会干扰我们设备的正常工作。举一个很简单的例子，有些朋友在使用一些三的充电器连接手机充电，他发现自己的屏幕会自己乱跳或者是触控失灵，那么这很大可能就是因为充电器的文波或噪声过高， 导致我们的触控失灵，他已经干扰我们的触控正常的工作。第四点就是对于电池的影响，文播过高，他也会影响到电池的寿命。像有些朋友经常使用三台充电器充值你的手机， 发现手机电池越来越不耐用，那么这里面除开电池本身的消耗以外，另外一个可能很大的锅就是这个充电器它的文波过高。 接下来简单说一下如何测量文博，当做一个非专业人士，我这里只是抛砖引玉，如果有说错误或不同的地方，还望大家指出。首先偶和方式 选择到交流，因为文博本身是属于交流分量贷款限制的话，这里是需要打开把它限制到二十兆。像一般开关电源，他的文播输出都是在二十兆范围，而高频同步开关噪声和信号反射引起的噪声一般是在一记赫之，打开这个限制就可以滤除掉高频干扰。 探头比例我设置到是一倍，因为我这台思博器它的数组抗是固定的一造欧，有些思博器它可以数组抗调节，那么你需要根据数组抗结合探头的这个类组来进行相关的设置， 对于测量值的话，主要是测量它的分，分值就是 vpp 这个数值，以这个数值来衡量文波的大小。探头使用上有一点是需要注意，尽量不使用接地鳄鱼夹而使用接地弹簧，因为像接地鳄鱼夹，它和碳针之间是会形成一个这么大面积的内天线环路，容易偶合进电路的噪声干扰，使测量的结果。 我们取掉接地二甲，换上接地弹簧，这样的话能够尽可能的减少他的这部分面积，使测量的路径最短，以此来保证测量结果的准确性。 负债选择上我采取的是纯主型负债，因为电子负债我测试不管是像我手上之前买的这种简易电子负债，还是我借人家的台式机电子负债实测，对于结果都还是有不小的影响，基本上在百分之十到百分之十五以上。 使用这种水泥电阻又遇到了一个问题，就是它的组织会随着温度出现明显的变化，导致电流不是特别的稳定，因此就需要解决散热问题。我最后的想法是直接把它外部套一个有机硅的阿胶， 让这个连接线的话直接泡到冰水混合物里面保持在测试，比如一到两分钟，他的温度是比较的恒定，这就是最终的一个成果。我连接的是一个 a 口， a 口这一侧测试点的话，我 还并了一个幺零四，并幺零四的主要目的是为了滤出一些高频干扰，那么接下来我就简单使用这些仪器来测量一下充电器的文播。今天我主要测试二十瓦的功率，测试一些二十瓦左右的充电器，因为目前我负载只做了一个，包括苹果的原装二十瓦，小米的二十瓦， 十米的三十五瓦双 c 口，以及三星的一个欧版二十五瓦。首先来看一下苹果原装的二十瓦，这里我会用到一个诱骗器，当严格上来说，诱骗器的加入会对测试结果造成一定的影响，因为他有一定的滤波作用， 我持社会使车辆结果减少六到八毫伏。不过好在这个数值影响倒不是特别大，基本上可以忽略，同样依靠他把它诱骗到九负档电流的话，大约在一点八六安。来看一下在功率大约是十七八左右啊。苹果原装二十瓦，他的文波表现，目前 测试出来整个的文波峰峰值大约是在一百一十四毫伏，这是苹果原装二十瓦的表现。第二个是紫米的二十瓦，依然是在相同的条件下大约十七瓦左右的功率，我们来看一下他的文波表现， 在当前情况下，测试出来的文波大约是在一百三十六毫伏左右。第三款是紫米三十五瓦双 c 口，大画家来看一下在十七瓦左右的功率，他的文波数字， 这个的文波表现可以说非常的优异，我实测在当前的测试环境下，文波的 vpp 峰值只有不到二十毫升啊，这个数值 可以说是非常给力的一个数字。最后一个三星欧版二四五啊，他是支持 pd 和 pps， 看一下依然在十七码左右的功率， 他的文波表现，三星欧版二十五啊，在当前的条件下，他的文波 vp p 大约是在一百二十毫升左右， 从刚才的测试来看，这四款充电器他的文波表现都是符合国家相关的规定，都是低于二百毫伏。四款中表现最优异的莫过于紫米三十五瓦，双 c 口表现，堪称经验，他的文波最高不到二十毫伏，基本上是其他几款的几分之一。 最后再给他看一个山寨充电器他的文波表现，这是之前网友邮寄的一款山寨 oppo 六十五瓦复载仪，我选择的是一个 usb 复载仪，他的功率当前是在五瓦状态。来看一下这款山寨他的文波 用的是一个转接头，这个文博表现就非常的离谱，目前已经爆表，我还得调一下垂直坐标，当前的文博显示 是五瓦状态下，他的文波就达到了四百八十八毫伏，非常的恐怖，我把它再拨到十瓦， 十瓦状态下文波达到了六百零八号伏，这两个数值都远超国家相关的标准，这也是为什么我在之前一再给他强调不要购买山寨充电器，除开安全隐患，文波也是一个非常重要的因素。 最后要给大家强调一下，以上的测试数据仅限于我当前的测试环境，包括我使用的方法以及设备结果，仅供大家参考，包括我测试的方法以及这些示范这些如果有遗漏或者是错误的地方，欢迎大家指出。 那么以上就是我今天要给大家分享的关于试播器以及手机文播测量相关的一些内容，当然也希望这些内容能够给到一些参考和帮助。最后感谢各位收看，咱们下期再见！

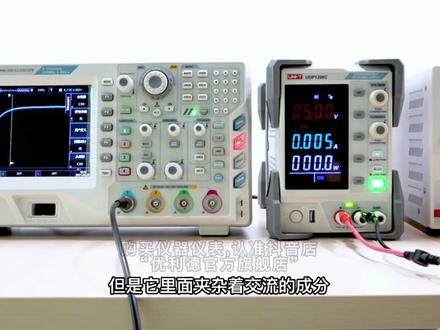

下面我们来试用试播器来测量啊电源的文波，我们就以这款啊直流线性稳压电源啊测量他的文波。文波就是我们直流电源， 它是一个输出直流电压的源，但是它里面夹着的交流的成分，这个文波就是指直流电压中的交流成分。 我们先把这个 out 关闭，我们设置到这个这款电源最大的一个电压跟电流输出， 是一个三十二伏跟六点二六点二安的输出， 然后我们使用我们的 utl 八二幺幺负载给他满负载的工作，我们接上夹子 负载的正极，接电源正极负载的负极，接电源的负极， 然后我们的试播器还是边吸头接电源的正极，夹子夹电的负极 负载。这边使用的 cc 模式，我们调节到六点二安 横流模式，点击输出 电源，这边点击输出，所以我们这个现在找电源输出是三十二伏六点一八安的状态。首先我们恢复一下出厂设置， 我们测量电源文波是测量一个交流分量，所以我们通道一设置偶和为交流。 然后我们这个线性美压电源一般都是几毫伏的峰峰值的文波， 我们把垂直档位调节到啊毫伏级别， 避免啊高频的干扰，我们把贷款限制打开，限制到二十兆以下，你要调节 调节十级档位， 可以看到一个啊交流的啊波形，我们点击参数测量，用户定制 打开封封值测量， 可以看到现在啊测出的松分值是 一个八毫伏左右，所以这款电源的文波是一个啊八毫伏左右的文波。 为什么要选择小档位进行电源闻波测试呢？因为啊档位越小的话，他数落器的底噪就会越小， 档位量程越高的话，示握器底罩就会越高，所以避免底罩干扰的话，我们把呃垂直档位调节到一毫升。

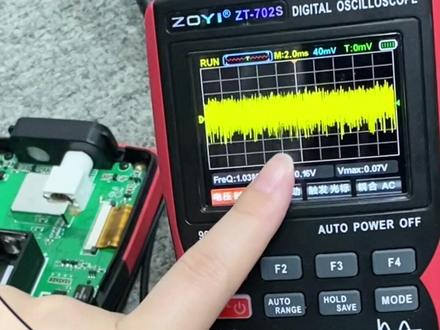

很多靓仔问充电器的电源文波波形怎么测？这是条充电线，然后这里接上，这是一个负载，我们这个藕盒方式用 ac 探头衰减呢，用一我们通上电， 通上电之后呢，可以看到这里闪烁了，然后把这个打开开机了，这个就是电源文波的波形了。

于老师测什么呢？测一下电源的文波照声啊。 哎呦，不小啊，这信号太烂了，缝缝纸得有四五十号符了，有啥办法优化优化优化优化呀，拿出我的神器吧。嗯，来我们看看于老师有啥神仙宝贝。 哎呦，还收藏的挺好啊，一小弹簧，嗯，小蛐蛐来叫一叫，给郭老师叫一叫，来，小强，小强怎么用啊？ 把这个小弹簧呢放到湿波器的表笔上。哦，原来湿波器配套是这么用的，咱们再来测一下测温波啊。 哎呦，这一下就变这么好了，还行吧，不错不错不错，那你给大伙解释解释是怎么回事啊？嗯，这个 superc 的表笔呢？这个负极哈，这个 superc 表笔线的负极 和前面的这个白的部分啊，这部分呢？他是一个电机啊，都是负极啊。如果我们用石博奇表笔线来测的话呢，你看这就构成了一个天线回路这一圈，现在呢，我用这个小弹簧来测。嗯， 那么这个信号的回路呢？就特别短，受外界的干扰呢就比较小啊，那用这种方式呢测量呢才是这个点啊，这 电容两个真实的信号的形式。哦，是比较准确的。明白了，那我们经常如果是没有用好工具的话，其实测出来的信号他不是真实信号。对，我们反而会在非真实信号上面去花费很多时间去解决的问题。 对，把外部的干扰也都算进去了，其实你看到的信号没有那么烂。对对对，哎，学到了学到了，哎，又学到了一招。好了，我要把小蛐蛐收走了。哎呦，你这保护的还真好。嗯。

分别测一下椭圆的这台新型电源的电源文波和他的一个噪声，他俩在测试的时候有什么区别？我们要选择一个合适的探头， 天文波，他是叠加在直流信号上的一个交流成分，他是比较小的，这时候我们需要选择一个一比一衰减的一个探头，随场附赠的一个探头是一个十比一的，也有可以将他的衰减档位设置到一倍衰减，将碳锅拔掉换成接地弹簧，减少我们活路面积，降低噪声。我现在将探头接到直播器上， 现在探头设置的是一倍衰减的，需要将师傅器上探头衰减也设置为一倍衰减的。 门播是一个交流成分，需要将识破器的输入藕盒设置为交流藕盒，将我们的带宽限制到二十兆赫兹，避免引入一个高频噪声。现在将这台电源 和负载连接起来，让电源进行一个满载输出，这台电源现在是最高输出三十二伏三，按的一个相当于三十二乘三九十六。那我现在我将电源和负载已经设置好了，现在让电源进行满载输出，现在利用探头测试一下他的电源波。注意测试的时候因为用的是接力弹簧， 所以弹簧和正极之间他们的间隔是比较短的，大家可以根据自己的测试的电源去调整。我们波形出来之后需要去添加测量，一般的话测量文波会去测量他的一个有效值，因为现在是在一通道，所以我们 添加一通道一个测量在这台直播器上，它的一个有效值就是军方根值，添加一个军方根制的测量，然后可以看到军方根值现在测到的是六百微服左右。其实现在测噪声的话，别的过程都是一样的，直播器的 带宽就设置成全带宽，不进行一个带宽限制，添加测量量，添加一个通风纸，再添加一个最大值，添加完以后我进行测试，可以看到我现在测得了一个噪声，他的通风值大概在八毫升左右。

同样是三十伏三安的电源，一个是七千元的，一个是三千元的，你怎么选择？相信很多人都不会犹豫，当然是三千元的呢，但是如果七千元的是一个线性电源啊，三千元的是开关电源， 很多人就会纠结了吧，那可是线性电源啊，这他的价格要贵一半呢，真的是很难抉择啊！为什么大家都这么在意线性电源呢？先来看一下线性电源和开关电源之间的区别，线性电源呢，体积大，而且非常重， 但是呢，它的文波非常小，而开关电源呢，它的体积小，质量轻，但是它文波噪声很大，而大家最关心的就是文波噪声哦。众所周知，直流电源输出电压都是由交流电压经过整流滤波稳压后得到的，由于滤波不干， 直流的电压上就会携带周期性的或者随机性的杂播，这部分杂播就是电源的文波噪声了。而干净的电源是数字电路稳定工作的前提， 线性电源的纹波更小，输出更干净，这也就不难解释为什么很多人会选择价格更高的线性电源了。 既然知道文波这么重要，那设计电源的时候，为了确保电源输出的质量，就必须要对电源文波进行测量。既然文波噪声是叠加在直流电压上的交流分量，那么测试播器的时候，首先我们现在用一通道测试，那要把五核方式设置为交流五核， 交流五核呢，是把直流分量过滤掉，只接收交流信号。我们先给试播器接上一个探头， 要注意一点，如果直接接线的话，通过探针和 d 的环路偶合会引入设备自身的高频噪声到输出的波形中，我直接用探钩和夹子去连接这个电源的输出两端的话， 汗蒸和地线之间形成环路，会引入设备自身的高频噪声，那么测到的文波噪声就会非常大，如何保证他能够正确的测试呢？首先先将探头拆下来，第一步，拆掉探沟， 我们直接用碳蒸。第二步，拆掉地线，然后探头自带的这个小配件中会配两个小弹簧，我们取一个出来，这个弹簧叫接地弹簧，我们直接插到 探针是这款探头的，探针是信号端，然后他的侧边这块是一个地端，所以如果这样连接的话，我会发现探针和地之间距离非常的近，我们连接的时候注意探针不要太靠近电杆器件，避免引入多余的电杆。 第二步，太针的正极和这个电容的正极相连，地线和他的负极相连，我们根据 正负应该这样连接。这是我拆的一个充电器，他也算是一个小电源，从二百二交流，然后转换成一个五伏的直流电，现在我们先给这个小电源板供电， 然后打开插线板，现在这个电源就通电了，我们直接将碳针接到刚才 说的电容的两端，有输出的两端。再来看一下试播器，为了避免引入高频噪声，所以我们需要将带宽设置为最小，设置到二十兆，探头比设置到一倍，这个探头可以切换一倍和十倍两个档位。 好，现在选择一倍，很多试播器标配的探头只有十倍，那么他测试的时候噪声也会同样的被放大十倍，所以我们一定要选择一个一倍的探头去测试，我们先调节垂直位置，让拨行处一个合适的位置，然后调节水平位置， 我们能看到大概的这个电源的文波造成是一个这种波形，然后我们点击测量添加，我们可以添 添加分分值或者有效值，一般电源的手册里也是这两种参数，我们来看一下这个电源的我摸噪声分分值是一四十七到五十毫伏的一个分分值，有效值是一个五 毫辅左右的一个有效值，说明这个电源的文波噪声还是很大的，不过毕竟是一个充电器上的小电源，他的滤波整流做的不是特别好， 所以他的文波噪声非常的大，测出真正的文波噪声才能帮助我们更好的改进电路设计，使电源更加的干净稳定。你学会了吗？测试问题找安泰。

那为了我的安全起见，我今天只给他供二十五部的电。哈喽，大家好，欢迎来到安泰小课堂，我是本期的主讲工程师玉，那本期呢？我们给大家来测一下电源文播。 那我们有一个维修工程师，他自己做了一个这个开关电源，我们一般测电源文播的话，是要给他这个电源去接负载的，那 这个开关电源他的正常工作电压在二百二十伏，那为了我的安全起见，那我今天只给他供二十五伏的电， 让他能启动起来就可以了。但是这个二十五个电让他输出并不能带动一个负载，所以我们今天就空载测试，那结果会稍微大一点。那大家在自己做出电源去测量的时候，一定要注意安全。 好的，那我们现在来设置一下试播器，我们打开通道一，将偶和方式设为交流偶和，将输出阻亢设为一兆 o， 然后带宽限制在二十兆合资，然后我们来添加一个测量，我们添加一个分分值和均方根值。 我们再来看一下我们用的试播器探头，试播器探头我们需要打到这个乘一档位，然后使用接地弹簧，因为这样可以使回回路最小，以减少干扰。 好了，我们现在给这个开关电源先把线接上，因为他这个开关电源的话不应该在二百二十伏左右，在为了我的安全起见， 我现在给他给一个在二十五伏左右的电压。哦，为了让这个板子点亮，我需要将背后两个电子去给他短路，那短路的话我使用的是万用表，将它打造这个电流档，然后将这个去短路啊，将我们这两个电阻短接之后， 我们就可以看到我们电源上这两个指示灯已经亮了。好，我们现在测一下这个电源输出是在三十至五伏是没有问题的。接下来测试他的文波了，我们现在将这个施波器的探针接到我们电源的输出表关，等到他整个文波 稳定之后，我们可以去读这个分峰值和均方根值的读数，可以看到分峰值是一点九 陶幅左右，均方根值在两百二十多微幅左右。啊，那我们的今天测试已经就测完了啊，可以看出来这个自制的电源文波还是比较大的。那你们自己做的电源文波有多少呢？一起来测一下吧。

今天这期来看一下只需要一点六元包邮的五福两安充电头， 空载的文波有三百多毫伏，五伏两安文波七百多毫伏， 当成了 pcb 吧， 输出是一个电解电容，我们试一下换个固态， 八百二十微瓦的固态电容 文波，从七百加到四百，再加两个二十二维码的陶瓷电容， 文波在一百七十毫伏内，但是大概十分钟后就有温度保护了， 表面温度最高六十四度， bi 器附近最高一百零二度。换回单个电解电容，排除一下是不是新引入的问题， 五分钟之后问题复现，所以这个充电头根本就不能用， 很有可能就是变压器达不到十瓦的功率。

大家好，这里是电子技术实验，之前有粉丝问我，嗯，如何利用试播器来检测一下这个电源的稳播，今天呢，我们就用试播器来进行一个测试，嗯，现在看到的是我的一个维修电源， 他是一个线性电源啊，我现在调整他的输出电压是五伏。一会啊，我们测量一下这个线性的维修电源他的温波啊，然后再测量一下这一个电源，这是一个开关电源， 哎，我让他的输出电压也是五伏。我们分别测量，嗯，这两个电源的文波，我们对比了解一下这个线性电源和开关电源他的文波的大小差异。哎，好，下边呢，我们来对测量 的试播器来进行设置，要测量电源输出的文波，我们要把试播器设置到交流档，设置的方法，这个我们看通道欧核的方式是采用交流的方式，我们设置组合方式为交流 啊，为了测量的精度，我们把这个标笔的档位调整到成一档， 然后把时光器对应也要调整到乘一档，大家看啊，探头采用乘一档， 三个档位我选择乘一档位啊，下边这个接地端就接负极输出，正极接在石火器的表面上，这个时候我们观察，大家看这时候的 波，我们也可以点成自动啊，这是我们看温波，大约就是五十毫伏左右，这种线性维修电源呢，他的温波就比较小了啊，像这种 线性温压电源，他输出的温波大约就是在几十毫伏左右。好，这是线性电源的温波。好，下边我们测量开关电源的温波，这两个输出夹子是刚才我们看到的开关电源输出的五伏的 两级，仍然用刚才的方法，这时候我们仍然按一个自动。好，我们看一下，这是开关电源的无付输出的文博。呃，我们看这个地方的缝缝值，这个缝缝值如果是出现有零的，说明有超过这个我们 设定的这个幅度的，现在没有零。哎，这个时候我们看到的就是这个开关电源输出的文博啊，他的一个变化范围，大家看 最低我们看到也是五百多毫伏，甚至有高到一伏多的，那也就是说这个开关电源的 这个温波啊，大约在五百毫伏到一伏之间。那像这样的开关电源呢，他对一些精密电路供电的时候，那影响就比较大。嗯，所以开关电源呢， 他的输出的温波啊，比线性电源温波啊大了将近十倍啊，或者是十几倍。嗯，这就是开关电源和线性电源的区别。 线性电源的缺点就是效率低，但是他的稳波较小。开关电源呢，效率可以做到百分之九十五以上的，他的体积比较小，比较轻便，但他的缺点呢，就是稳波较大，干扰较多。 好，这就是我们利用试播器来测量线性电源或者是开关电源的文波的一个方法，通过这个方法测试，我们了解到线性电源和开关电源他的文波是有很大差异的。好，今天的视频呢，就到这里，感谢大家的收看，再见。
