车载导航线束各线接头功能图

这个是主电源线啊？主电源线。这个是收音机天线， 这个是在导航上插的主电源线，这个是油盘一，油盘二，这个是倒车后视线， 这个是收音机天线，这个是导航天线。装这款车子最后也不能说是把这个插头忘掉，这个是双闪控制的这个插头。咱们的努力呀，最终呀这台主机也是成功的 安装到车上了，下面再对这台导航进行完整的测试，测试好了以后就可以交车了，谢谢。

你不是不知道我少。

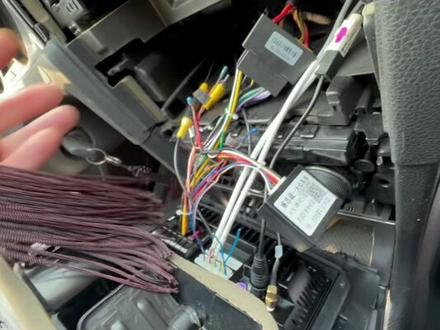

这个是原车的收音机，我们先把收音机天线从收音机上拔下，这个是原车电源线数，喇叭线和电源线都在这个线数上。先拔下 b 叉， b 叉的缺口在中间，然后拔下 a 叉， a 叉缺口是在边上。以解放车型为例，原车一般都是三个插头， 这两个 o b 插头是电源线和喇叭线，这个是收音机的 f m 偏线，这个是导航一体机主机，这两个是四针 usb 线和六针 usb 线。 倒车后视信号输入 a v 接口线导航地图搜未新用的 g p s 天线，导航主机电 电源线数，我们电源线会根据你的车型配适合您车型的专用电源线。先把电源线插入主机十六 p 接口， 这个是十 p 的后视信号尾线，插入主机的十 p 插座，这两个短线是 wifi 天线和蓝牙天线，不加装倒车影像，这个也要插上 四帧 usb 延长线，叉车机四匹插座， 六帧 usb 线插入主机六 p 插座。 gps 新天线，这个一定要拧紧， gps 最新天线可以拉到仪表台上面或粘在仪表台内侧封道管上，接收卫星效果好，就可以 把导航电源线和原车线数对插，导航线数插头的缺口和原车线数的突出口对应，对插即可， 这个缺口在中间也是对着缺口对插。远车的收音机 fm 偏线插入主机对应的 fm 偏线孔位， 车机已经启动了。

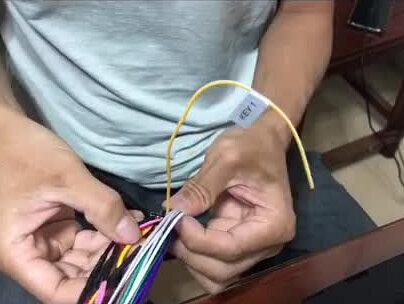

这个掌声控板的电源线的定义，为了防，呃，以后接触遇到一些店铺方面的问题，就要讲一下这个定义， 这个掌控工板的定义，这个线呢大部分把都是一样啊，只要是工板呢就选择一样他的定义，这样子只要接通三条线他就可以开机了，就是 常供 ac 打铁这三一条就不管其他的，这插接好这个线就可以就可以开启了，就常电，就是说不开电门 就是电瓶，就直通电瓶来选这个 acc 就是开钥匙的时候有电打铁这些车身这三根就可以开机到上面这一排呢，这一条到地 三条，第三条的话就是倒车供应线，就是接倒车的话可以变这条对第四条，这条从上面这里说。第四条就是防空线，防空线，防空线呢有两条，这个是其中一条，还有背面， 背面过来第三条也就是这个背面过来，第三条也是防空线，这个防空号前面这台防空体防空号 到喇叭线。先说完这这几组喇叭线，喇叭线有分四组，白灰粒子，这四组白是左前门，灰是右前门，绿是左后门， 指是右后门，就摆回力指，就是指出来发现就返回来这边，这边刚才是 非常便，还有这条，这条就是灭马灯的线啊，所以这条刚才说的就是防控防控的第二条线，还有这条就是收音机的自动天线， 双击都用铁线，所以看起来很乱，但是整整理好的话，那么多条线其实也也不乱的，还有规律方法来，关键懂得线的话就不会出现这种情况。好，首先讲到这里，分享到这里。

下面咱讲解一下安卓大屏导航这个主机上的所有的插口啊，就是这个是主电源，这个原车有。呃，功放或者说有右视的时候用到这把线，一般用，用到的很少。 然后这个是协议线。呃，有一些高配车有协议盒的话，需要需要插这个插口，这两个是 usb 接口啊，接上之后直接甩储物盒就行了。有的原车的话会有 usb 啊，配一个 usb 转接线对接。 然后这个是倒车的线，倒车的线这两个小，这两个小头，一个是微飞天线，一个是蓝牙天线，然后这个这个是收收音机天线，这个是最便 s 模块，就是说定位用的，就是导航定位用的。然后再讲解一下这个倒车怎么接？就是倒车这个是倒车线，然后接上之后这根线是走到最后边的，嗯，然后这两根线对插 这个线，这个这个红色的线要接第三根线，就是说往主机上插的第一个黑色的线 底线，第二个红色的线 acc。 第三根线是倒车控制线。不分颜色啊，不要看颜色，就就看第三根。 呃，主电源都是分颜色的，别的都不分，就接第三根红黑的红的。第三根倒车控制线，他他俩接到一块，然后到后边怎么接？这是 摄像头，这是对插，这是摄像头供电，这是视频头，然后视频头出来，这个线要跟这个摄像头供电并到一块，然后这两根线就是这 这个视频供电。这不是一根长线吗？这个线红的接倒车灯的正极，黑的接负极， 黑的一般不用接啊，就是红的接倒车灯正极就 ok 了。嗯，然后一些个高配车刚才讲的不是需要用这个这个协议线吗？是需要查到主机证， 然后高配车有好多，然后好多高配车是不需要接后边正负极的，就不用接 这两个线，不要连线，就是直接接前边一根线就行了，后边就不用接了，就是高配车，一般高配车好多都不用接的，嗯。

我在网上买的嘟嘟凉山车机收到了，让我们打开后备箱看一下吧。大家好， 我买的是一款九寸的车机，让我们打开包裹来看一下我们车机背后的接口跟线数是什么样子的吧。 将机器背面朝上，再将单条线彩分类摆好，从车机背后的 logo 这边开始。 接口，一次四全景接口、 rca 接口、倒车后视接口、六 p usb 接口、四 p usb 接口、协议和串口接口、收音机接口、 gps 天线接口是 g 天线接口、扇叶风扇同轴接口、光纤接口、麦克风接口、主电源接口。当把接口弄清楚后，直接对插到车机后面 不同车型匹配的电源线，其他接口会不一样。 老主板车机的部分接口位置有所不同，老主板的扇叶风扇是需要对插接口， g p s 是 g 天线的，接口也是不同的。 车机背后的接口跟线数呢，都是有对应位置的， 但是请各位宝子们不要盲目自行安装哟！我已经期待我小绿安装好的样子了，我们下期见！
