89c52最基本的应用线路图

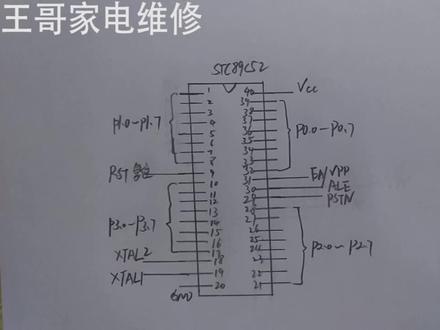

哈喽，朋友，大家好，我是王哥，今天我给大家介绍一下这个 stc 八九 c 五二这个单片机。嗯，这个单片机它主要有四十个银点组成， 他包括四组艾欧口，分别是 p 零、 p 一、 p 二和 p 三。每组艾欧口是八位， 第一角到第八角是皮一口，然后第九角是腹胃端， 然后第十到十七是 p 三口，十八十九是精准输入，银奖 提供时钟用呢。二十角是 d， 二十一到二十八银角是 p 二口， 二十九级角是 psta 角，他是。如果外接程序存入器的时候就需要用到这个角。三十个，三十角是地址锁定信号。 三十一音节是程序沉重器选择音节。 如果要是我们只使用单面机内部的程序增生器的话， ea 引角要接正接 bcc， 如果我们要扩展外部程序存存器的话，就要把这个也 接地，然后三十二到三十九银角是 p 零口，四十是 vcc。

没有编程基础也可以实现，我要单片机控制 led 编程，非常非常简单，人人都能学会，让我们一起来吧， 在上个视频中呢，这个精神电路这个地方是画错了啊，当然我也看了那个评论区的，呃，各位粉丝给我的留言啊，说是这个需要扶一电路啊，这些啊，就是我觉得大家说的非常正确啊，我就为了严谨嘛，然后我把这个电路完善了一下， 下面我们来分析一下他的原理，这是一个我要单片机最小系统的一个电路啊，什么是最小系统？就是说这个单片机就是这个芯片往这一放啊，就是说啊，你这样建完之后啊，就才能符合他的这个这个条件啊，如果你把这些电的原件你给他省略了啊，那那就不能工作了啊，或者说不能正常工作啊，这就是最小系统， 就是他只能这样不能再精简了。那这个电路呢，他也分为几大部分？首先呢是一个复位电路啊，这个是复位电路啊，这个是精神电路啊，这个 复位电路呢，我们现在来看一下，就是正极过来之后呢，接一个开关，过来之后啊，然后这条线呢，兵分三条线，这是第一条线，第二条线，第三条线啊，一分三。过来之后呢，首先呢过来接待这个 电容啊，和这个开关啊，他俩是并联的啊，并联完之后呢，过来，然后和这个 ixt 相连了， ixt 就是就是那个复位的那个单词，就是那个意思，然后同时呢这个 ixt 呢还有一个电阻，一个十 k 的电阻呢，和这个 金地相连啊，就是这个负极相连，就是这样的一个非常经典的一个电路，这个电路是这不说我，我想怎么画就怎么画，他是根据这个官方的数据手册来 就来画的啊，然后再看一个就是这个精震电路，精震电路如果你不接的话，单片机是无法正常工作的，精震就相当于你人，咱们人体的心脏啊，如果你心脏都停止了，那你这个人是是不是，那相当于就 对吧，所以说他就相当于这个单片机的一个心脏啊，他这两条线十八和十九过来之后呢，就是通过接这个并联一个精震，然后精震的这端呢，分别都串了一个 这个三十匹法的电容，然后汇聚之后啊，然后汇聚到一个金地啊，同时这个金地过来之后呢啊给这个复位电路，精神电路之后呢，然后又给了一个金地啊，就是这样的， 就这样的一个电路，然后这个地方就我接个 led 灯呢，是为了编程测试的啊，所以说这个也是五伏过来之后啊，通过串一个电阻， 然后接个 led， 然后接在这个 p 一点零口上，花了一些时间呢，我把这个电路给搭好了，这个就是 usb 编程器，这个是接电脑的 usb 的啊，这个我用了一根 usb 延长线，然后这个就是复位按钮，就是他的一个复位电路，接到一个复位按钮，这个就是一个精准的一个电 啊，这个是 led， 由于我手里边没有电源开关，所以说我要用这个这个单片机正极的这条线呢，就通过拔叉的方式进行下载程序， 下面我们来编演程序，打开软件之后呢，这个软件叫天问五幺，然后呢首先把这个在第一个初始化里边，我们先把这个时钟频率先设置一下这个时钟频率，我这边的精致的频率是十二兆，这个频率是在那个精致的啊，就在这个地方，这个壳上，他写的都有啊， 就是他的一个频率啊。这个时候呢，我们再来一个斜引角，就是说你让这个单片一这个口啊，你让他，比如我接的是 p 一点零，你让他高还是低啊？因为我这个接的是低啊，低才是量，那所以说呢，我们还要在这个， 然后再拖出来一个初始化，然后程序是一直在循环的， 拖一个重复直行啊，这个就是让灯亮啊，再来一个延时。 好，现在这个程序就这样编完了啊，非常简单，这个弄成高，这个是灭的，这个低才是亮。 编译一下，它会生成一个 h e x， 一个石油进制的一个文件，这个时候呢，打开这个 f t c i f p， 选择芯片型号啊，选择 st 八九 c 五二 r c， 然后打开程序文件，这个就是我们刚才编写的文件，然后打开，打开完之后，然后点击下载，那这个时候呢，开始我拔一下这个电源正极，然后再插上，然后这个时候呢他就可以下载了， 那这个时候他就是闪烁的灯啊，就这样做完了，按下复位啊，他也是可以启动的，是不是非常简单，你学会了吗？编程器的正极过来了，就是他是一个单片机的总电源， 我把这个总电源拔了之后啊，要说是单片机已经失去了政绩，但是他现在这个灯还在闪烁，只是没有刚才亮，这是为什么呢？欢迎在评论区讨论下个视频，我将带来我的解决方法，欢迎点赞、收藏加关注，我将继续更新此系列视频，下个视频见。

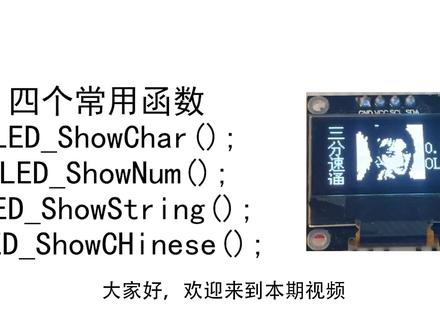

大家好，欢迎来到本期视频。首先我们新建一个文件夹，这里命名为 oled， 然后我们把驱动文件复制进来， 接下来新建一个工程，在这里把 oled 点 c 文件加入进来。我们进入 oled 头文件针脚定义 能用到的函数。接下来我们写一个主函数，先调用初始化函数，再调用显示字符的函数， x 的范围是零到一百二十七， y 是零到七，这里零零是从左上角开始显示，显示字符， 字体大小有十二和十六， 稍录后看一下效果。接下来调用显示数字的函数， 在第三行显示， 显示三个数字， 稍录后看一下效果。 显示字符串， 烧路后看一下效果。 打开文字取模软件，选择 c 五一格式，单击生成字模， 复制字模并粘贴到 oled 字体头文件， 烧路后看一下效果。 接下来我们将图片显示到 oled 上， 大小为六十四乘六十四， 选择洋马和 c 五一格式， 复制到 oled 点 c 文件中，把中括号删掉。将 b、 m p 头文件加入到 oled 头文件， 调用显示图片函数， 输入出没位置， 烧路后看一下效果。
