大家好，我是圣格特定制的成功，我们今天用四德 n 九零二零 b 和德国与罗德斯瓦斯的 smow 两百测试五 g 的借条。 大家现在看到的是 soww 两百的初始频率是一级赫兹，因为一级赫兹的初始频率已经被现有的二 g， 三 g 这些信号占用，所以我们按照国际电信联盟的标准三点五 g， 这也是中国电信和中国联通的使用品种。 我们先选择福瑞克斯输入三零五 g， 赫兹电瓶输入负十 db， 接下来杯子半的选择五斤二这个调制模式，然后选择打开。 接下来接下来 rf 信号打开啊 mode 打开啊，条子已经打开了。 呃，我们再下来看这个四的 k 赛的 n 九零二零 b 怎么操作。呃， mone 的选择五加二， 没有类型 lilaz 印记， ok， 输入频率三点五 g。 接下来要稍等一下。 好了，现在信号分析仪 n 九零二零 b 上面就显示了当前测试的五金二 的指标了， evm 百分之零点六六，功率是副十 db。

呃，检测一台九零二零 b， 然后带五减二的，看完之后马上出货。

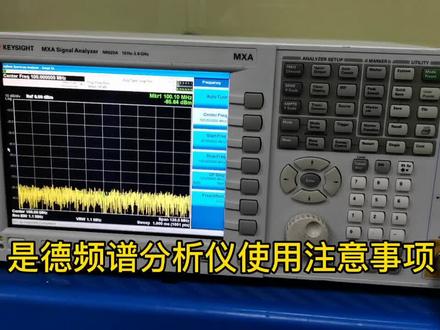

呃大家好啊，这里是安泰维修啊，我们经常修理仪器呢，会发现有一些这个仪器的损坏情况是由于这个客户呃不会使用仪器造成的，然后我今天呢我就给大家讲一些这个关于仪器啊使用过程中需要注意的一些 呃安全注意事项吧。啊，首先大家看一下啊，这个是呃呃士德科技的一个平普分析仪 啊，这里呢他的是他的那个信号输入端，信号输入端这里有几个标注了几个参数啊 啊？ if input 啊，五十五亩，这个指的是它是一个呃五十五的特征阻抗啊，一般的视频仪器啊都都会有这个标注，然后更重要的是这样一个，就是说 啊正三十 db， 豪啊， max 还有一个零呃 vdc 这是什么意思呢？就是说呃这个平普分析仪是不能够接入直流信号的 啊，如果你的你需要测量的东西里边有直流直流成分的话啊，大家要注意啊，一定是需要把这个直流给给隔掉，你可以使用这个隔离器 啊，或者是电容把这个隔掉啊，让他变成一个纯交流的信号。然后更重要的一点呢是这个正三十 db 毫，呃就是他这个意思就是什么呢？就是我最大只能输入一瓦的这个功率 啊，如果说你需要测量超过了这个一瓦啊，这样一个一个功率的话，那我们就需要借助一些其他的东西啊，比如说这个东西啊，这个叫射减器啊，这个 衰减器呢，就是啊他能够他分一些参数啊，在这当里在这里给大家介绍一下，嗯大家可以看到这个衰减器，嗯这里边已经呃有一些这个 参数啊，他是两百瓦的一个最大能够抽出两百瓦的工号，然后呢他是负四十 db 的一个衰减，也就是说 假如说我们输入的是一个呃一百瓦的一个信号啊，他就能够把这个呃 相当于除以一万倍啊，达到这样一个这个呃，然后再输入到我们的这个平铺里边，就说这就是衰减器的一个作用，就是把你呃要测量的信号衰减下来，然后送给我们的平铺分析仪啊，这是一点，还有一点就是大家要注意这个呃在仪器的后面， 在这里啊，呃，经常被人忽略的一个问题，就是这个电源啊，在这里啊，大家看到啊，这里有有写到啊，他的关于电源的使用啊，一百二十伏或一百伏啊，还有他的还有二百二十伏到二百四十伏这样的一个啊，交流电啊， 他是这个频率也写在上面啊，大家要注意啊，这一台仪器上面啊没有那个切换的开关，也就说我们可以直接把它插入到二百二十伏的电都可以，但是有一些仪器呢，他这里有一个，在这大概在这个位置或者上面这个位置有一个切换开关 啊，如果你不小心啊打到一百，在我们中国是这样啊，在中国我们的试电是二百二十伏的，如果是你把它打到那个一百一十五伏的这个档，可能你一插电你的仪器这个电源输入灯就烧毁了啊，就塑料塑维修了啊，这个大家需要注意，好，谢谢大家。

如何获得一个平谱仪？首先你得有一个破电脑，然后一个声卡，还有一个长得丑陋的麦克风，最后还需要一个土土的软件，这样子你就可以拿着他去。

在频谱分析中不能忽视的一个问题就是传输心脏内的噪声。什么是噪声？我们给噪声下一个定义，心道中存在的不需要的电信号通通为噪声， 噪声不但会影响无线电通信的灵敏度，也会使我们测量的信号失真。那么我们怎么测量传输心脏内的噪声呢？下面我们以罗德 fsp 系列频谱为例给大家演示。将视频输入端我们保持开路，我们就以一记赫兹在一点二三兆赫兹心道带宽下的造声测量为例。 第一步，先将频谱恢复默认设置。第二步，设置他中心频率余记 扫宽，我们测的是一点二三兆内心的带宽下，所以我们扫宽稍微设大一点，我们设个两兆。第三步，为了获得最大的灵敏度，将 射屏筛选设置为零对比。第四步，打开并配置通道功率测量，转到测量菜单，找到心道功率测量键，然后打开配置菜单，设置信道贷款为一点二三兆赫兹， 平安下调整设置键，已获得最佳的分辨率贷款。第五步，通过增加扫描时间，使测量结果稳定， 我们增加到一秒，这样测量结果就已经显示出来了。以上就是新到内造成的测试方法，这些造成可能来自于周围的环境，可以通过减少周围干扰设备的方法来减少辐射源。 通过测量信道内造成，可以帮我们判断信号的传输环境，有助于我们更加准确的测量到所需要的信号。你学会了吗？

频谱一再使用小技巧大家好，欢迎参加适得科技感恩阅活动。我是技术方案工程师行金丹，今天我要给大家分享的技术专题是频谱一再测试中的小 pips 啊。在无线收发机系统中，公放 pa 放大器 lna 以及以他们为核心器件组成的社评前端组件的特性被工程师们重点关注。测量人员不仅会用证券信号 嗯，去测试他们的基本参数，如争议嗯，斜波、胶条等参数，还会用真实的宽带信号嗯，例如五 gnr 信号 w n 等来测试他们的带内带外的失真特性。仔细听， 记得画重点。那第一个小贴纸就是要去设置正确的衰减值。我们知道平铺于他就是一个接收机，那他内部的第一集就是一个衰减器， 我们要去设置合适的值，以保证他到达混平器的电瓶再合适的功率，以防止发生过载、 压缩以及飞线性等情况。频谱于内部的衰减器通常是基于这里的基准电瓶去自动设置，我们去改变基准电瓶，可以看到这边的衰减值也在对应的去变化。 当然我们也可以在这边衰减器下面去手动改变它的衰减值，它可以以十滴滴、五滴滴甚至一滴滴的步进来做嗯，调整。嗯，测量 有争议的器件时，例如这里的低噪放，一般需要注意他输出连接到频谱一的输入的时候不要超过他的一个最大嗯，功率，比如这里的三十 dbm。 下面我们来看一下衰减期的设置对放大器测试的影响啊。现这边是我们的一个测试环境，为了一会去同时去测试他的胶条等参数，我用了两台信号源当激励，然后正用频谱仪去测试信号， 侧面还有一个小电源给放大器提供这个片子。首先用一个单单音信号去给放大器提供精力输入一个实地 dbm 的信号，我们可以看到在平铺的输出端，我们测试的信号是七 dbm， 这个放大器在正常的一个工作情况下面我们来改变一下 衰减器。首先如果我们增大衰减器，可以看到他的这个底罩逐渐在往上抬， 那对于我们测试信号的灵敏度就会降低。如果我们去增大衰减器，它的底罩是可以往下降，但是当我们增大到一定的程度， 十六 dbm 已经是极限了，到十四 dbm 我们的频谱也就会出现非线性，这里也会提示啊， input orbolo 的就输入过大了，已经过窄了，所以我们在测试的时候，衰减器就不能超过这个值，我把它调回来。 所以在设置衰减器的时候，我们要注意，就是如果你的输入信号过大，我们就要去设 是一个比较大的衰减器，如果你输入信号较小，我们的衰减器要稍微小一点，以提高它的一个设施灵敏度。特别的呢，在放大器的互调和时针的设置中， 我们要在频谱仪的输入端同时测试一个高功率的信号以及一个低功率的信号。那这种情况下我们要特别注意频谱仪的过载以及衰减器的设置。下面同时给放大器提供两个机密信号， 可以看到我们的放大器输入端，他测到了两个主信号以及旁边的这个胶条信号啊，当然由于我们这个放大器他的非线性不是很好，我们现在这个胶条信号也很大，我们的主信号也很大，对于这种情况我们直接要注意不用频谱 过载就可以了，这样我们就可以直接去测它的这个双音胶条。那下面我关闭左边的这个主信号， 这样我现在就是让他出现一个比较明显的一个大信号以及这个胶条稍微小一点一个小信号，这个时候我们需要去将衰减值色的小一点，以降低他这个底罩在我们这个二次斜波的这个 才可以出现。所以要想同时设的一个大信号和一个小信号，有效的方法之一就是我们手动去调节啊内部衰减器的设置， 使他的非线性和底造都在一个适当的水平。那第二个 tips 呢？就是去正确的设置。嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯。 lbw lbw 是平铺于 的分辨率代还的一个缩写，那降低 r b w 他有两个好处，第一个就是他可以去提高那个平普一的分辨率，就是当同时受到两个信号的时候，你只有设置正确的 r b w， 然后才才能将这两个信号分隔出来。 第二个你降低啊 bw， 可以将他的底罩降低，这样在测试小信号的时候就可以降低他的测试误差啊。下面我们来深省两个号的相对较近的信号， 分别是一千零四兆赫兹和一千零五兆赫兹剑阁一赵赫兹。那我们可以看到，在当前的新啊频谱与设置条件下，我们几乎只看到一个主信号，只有一个包落，我们去降低他的啊 bw， 可以看到两个信号逐渐分离，政治变得越来越清晰。啊 bw 啊减小的时候可以看到他还有一个好处，就是他这个底罩也在逐渐往下降， 那我们再次去降低啊 bw， 会看到他的这个扫描速度，这边会提示他这个扫描的时间，扫描的速度就会嗯，越来越长。所以呢，你降低啊 bw， 他的一个缺点就是他的扫描速度会增长， 他的上面速度跟啊 bw 的平方成反比。那如今是德科技 x 系列的平辅分析，采用了全数字中频的一个结构，不仅可以将啊 bw 射到降到一刻子，当然他的速度会比较慢好，并且他会自动去将我们的 扫屏模式调为 ft 妇联变化去扫屏，这样可以适当去提高他的一个测试速度。突击检查你学会了吗？ 那第三个小 tips 就是去正确设置他的这个测量路径，那通常的情况下，我们选择平溥仪的标准路径是单等的就可以应对测量，那对于一些特殊的测量条件，我们就可以去仪表内部选择测量路径啊。 这里我们先用一个这个测量小信号为例，比如我们这里给一个一级赫兹负一百一十 db， 我们这么小的一个信号，如果我们想去测量这样一个信号，我们可以肯定是想把衰减尽量降到最低，哪怕我们现在这里是死 db， 我们把它降到， 我可以看到我还是关注不到这个信号，那我们还有刚才也讲到第二个就是可以加啊 bw 稍微减小也可以去降低他的这个底罩， 那会看到我们一直降到一直在降，可是我还是测不到，几乎很难发射，发现我们想测到的这个信号，那还有一个就是我们去选择仪表的一个测量路径啊， 这个时候我们仪表内部对于三点六 g 以下，他有一个内置放大器，我们去打开他的这个预放啊，可以看到他的这个 底罩直接就可以降低几乎十个滴滴，而我们这个测量的信号就直接啊比较明显的啊，才才才出了这个底罩，那对于正确的路径设置，当我们的信号的 这个啊频率比较大的时候，平普一他还可以去选择他的低照路径。下面我给平普一两个信号，一个大信号是在四季赫兹复死的联盟，以及一个小信号在四点零一季赫兹复八十的联盟，我为了享受到这样两个信号， 哦，我们一般会去啊将衰减值，刚才说到大信号跟小信号同时，设施需要将衰减值设到一个比较适当的位置 啊，降低底噪，然后，然后我们家啊比 w 要适当的去优化 啊。见小一点可以看到我们这个小信号其实不是很明显，这时候可以去选择仪表内部的一个低噪路径，它可以进一步去降低， 我们默认是在三档的模式下面，如果我们选择低照路径，可以看到他的底照基本上是往下会降到降到八到十二个滴滴，这样我们去观测到我们这个小信号旁边的小信号测试就会比较明显了， 所以可以去正确选择这个输入路径来对我们的设置信号做一个小的设置 啊。那第四个小 tips 就是可以在测试的时候做一些适当的设置，减掉仪表内部的一个噪声。 我们去测试放大器的零到功率泄露的时候，肯定会先去验证仪表他自身的一个啊 acp 功能，要他的指标足够好，我们才能放心的去测放大器，所以我们这里正好用到 这个士德科技 x 系列分析仪的抛秀头 acp 的一个功能，点击 acp， 然后点 ok， 这边你就只需要简单的设置一下中心频率啊，以及他的这个积分 带环，左右平片等等的一些设置，就可以帮我们测到啊零到的 acp 以及隔到的 acp 那一， 嗯，现在仪表他自身的一个这个镰刀泄漏左，嗯是负五十一 dbc， 如果我们打开他内部的这个噪声消除落，可以看到他 直接将他的 acp 降到了负六十个 bbc， 这样对于一些非线性比较好的器件，我们这样一个指标才能去满足他的一个测试啊，这就是他的那个内部造成消除功能，除了这 这个 loes 啊 creation， 我们也可以用这个噪声扩展到底扩展的一个功能，或者这个打孩子适应他，同样也可以去降低他左右这个零等零接性到的一个底噪，以去满足我们高兴的一个测试要求。 总结时间啊，那最后总结一下，凭溥仪作为电子测试中非常重要的一款工具， 正确的认识其三数以及对测试结果的影响，可以保证我们做更精确可靠的一个测试。今天我们介绍了几个 tips， 希望今天的这些 tips 可以帮助到您日后的一个工作，谢谢大家。
