之前介绍了那么多传输接口,还有一个不得不提的就是 s d i, 在很多广播设备、安防监控设备上都能看到它的身影,那么它究竟有什么作用呢? sdi 作为一种数字分量串形接口,是由 sm、 pte 组织制定的一种数字视频接口标准,通常以 bnc 接口的形式呈现。 之前介绍音频接口的时候提到过 bnc 接口,在这里简单补充一下。 bnc 是一种卡扣式的同轴电缆连接器,你可以简单理解成它是一种接口方式,而 ici 是一种传输协议,只不过以 bnc 接口的形式进行传输。 bnc 可以传输模拟信号,也可以传输数字信号,可以传音频,也可以传视频,而且传输距离长,信号稳定,很多工业级设备都在使用。好了,言归正传, sci 接口是专门用于数字视频信号传输的, 可以通过单个连接传输高质量的无损视频信号。以监控摄像机为例,很多小伙伴应该都用过这种家用的网络摄像机,只要打开 app 就能看到监控镜头内的画面,这种经过网络 ip 协议传输的视频会先进行压缩编码, 因此你看到的都是有损视频。而应用在安防监控领域的 ici 摄像机则不然,由于使用了 ici 传输协议,他们输出的则是无损视频。高质量的视频信号不仅为监控中心提供了清晰的图像来源,在广播电视行业,他也可以传输高清晰度、高带宽的数字视频。 与其他接口一样, sdi 接口也按照传输速率分为了几种类型,分别为 sd sdi、 hd sdi、 三 g sdi、 十二 g sdi 等。其中 hd sdi 常见于安防监控领域的高清摄像头。 三 gsdi 可以搭载在音视频设备上,用于数字演播室、智能交通、多媒体教学等。而十二 gsdi 能够传输四 k 六十,提供更高质量的专业级视频画面。很多 km 产品也都提供 sdi 接口, 方便与专业设备进行传输连接。一些面向高质量画面处理的扩展器还能够支持十二 gsi, 满足最高规格的传输水平。 以上就是本期关于 sdi 接口的内容,点击关注,了解更多关于音视频以及 km 的小知识,我们下期见。
粉丝1706获赞6934

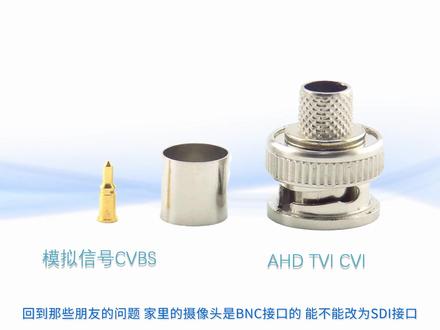

sdi 接口和 bnc 接口外形都一样,都有什么区别? sdi 是一种数字信号传输协议,通常使用的物理连接器是 bnc, 而 bnc 则是一种接口方式,它除了可以传输数字信号,也可以传输模拟信号,因此有些人也会把 sdi 接口称为 bnc 接口。为了区分 sdi 接口和一般 bnc 接口,人们通常会把 sdi 称为 sdi 接口,而不是 bnc 接口。下期讲讲 sdi 和 hdmi 有什么区别,我们下期见。


网友问 sdi 和 hdmi 的区别? sdi 跟 sdmi 它的内核实际上是一样的,都是一种数字接口, sdi 它是一种广播级的产品, sdm 的话就是一种民用行业的视频接口, 这两种线因为他的这个制作工艺的不同,还有接口的标准的不同,传输的距离也是不一样的。 sdm 二点零的规范的话,基本上就可以传到二十米,传这个四 k 视频的话就只能传十米。 sdi 线的话传高清视频一点五 g 规格的 sdr 线,如果是杠四点五的粗细,大概传二五 p 的视频 是在七十米,传五零 p 的话就会有一个折半。现在对应的发展出了十二 g 的 sda 线,以及这个 sdr 的这个 bingc 的头子来应对这个四 k 的视频传输。现在实测的距离杠四点五为 威力,传四 k 五零 p 的视频也就是在四十到五十米的一个范围,大家就会问,嗯,超过了几十米的范围怎么办呢? sdm 线现在有个好东西叫做 hdm 光纤,他把那个发光收的模块 集成进了这个 sd 码的这个接头上面,两三百米都没有问题。 sdr 这一边呢,也对应的有相应的这个光端机去满足这个远距离的传输。

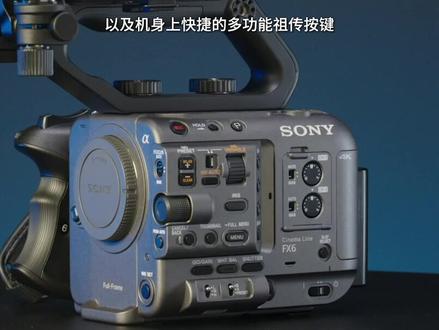

sdi 接口,专业的音视频数据接口,如果你接触过影视工业就知道他是目前最安全最稳定的接口之一。影视中专业的设备比如图传监视器采集卡等等也大多使用 sdi 而非 hdmi 接口。 时间码接口,你还在为后期做生化对味而烦恼吗?用时间码吧,一秒同步多机位音频素材不是梦。当然 s 三也可以同步时间码,只不过需要占用一个麦克风接口,作为一台视频机而言实属遗憾啊。 还有音频的卡农接口,小蜜蜂的热靴接口,支持长达四百八十分钟续航的电池,以及机身上快捷的多功能祖传按键,更是让他拉开了跟 s 三的区别。 而相比索尼的高端机型 ipax 九,虽然接口上少了几个,但毕竟差了一倍的价格,也是可以原谅的。

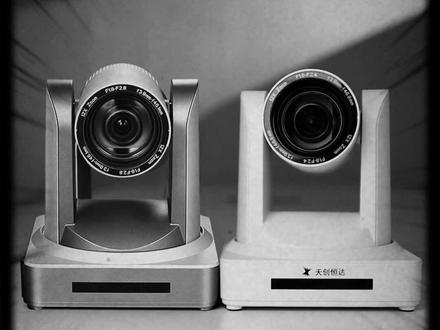

选购直播摄像机,这些坑你踩过几个?先来对比一下接口,某些品牌用的是 usb 二点零接口,传输速率只有四百八十 m b p s, 容易丢针,长时间直播卡顿闪退。 天创恒达 t c 八幺零采用的是 s d i 专业广播影视集接口和 h d m i 高清接口, s d i 接口传输距离大于一百米,满足大型直播间、直播会议、学校、录播教室等多种高要求场景。 h d m i 接口传输速率高达十点二 g b p s, 支持高分辨率,画面清晰流畅。再来说一下所谓的四 k 直播摄像机,有些品牌只配备了入 sb 二点零接口,无法满足高清流畅,直播画质不如幺零八零 p。 目前主流直播带货平台并不支持四 k 直播,如果用第三方付费软件强行开启四 k 直播,会有封号的风险。天创恒达 tc 八幺零全高清摄像机满足主流直播平台的幺零八零 p 六十帧输出,画面更加清晰流畅,某些品牌只支持三十帧画面卡顿。 接下来我们对比一下实际画面效果。天创恒达 tc 八幺零配备了二点八分之一英寸的大尺寸传感器,优秀的 isb 算法,画面清晰流畅,色彩还原度高。 换成某排摄像头,画面颜色失真,延时卡顿,影响直播效果,难以留住观众。天创恒达 tc 八幺零摄像机的十二倍变焦和智能对焦算法, 可以快速聚焦产品,是你直播带货的力气。卓越的品质为我们赢得了客户的信任。 我们的客服团队九点到二十三点全年无休地为您提供服务,专业的技术人员提供上门安装调试服务,确保您的直播设备正常使用。

sdi 和 hdmi 有什么区别? sdi 和 hdmi 都是传输数字信号的,在应用方面, sdi 常用于广播电视电影等行业,而 hdmi 是比较普及的音视频接口,用于连接电脑投影仪游戏机等设备。 在视频传输方面, sdi 最高支持四 k 六十帧的传输,而 hdmi 最高支持八 k 或十 k 的分辨率。在传输距离方面, sdi 要保持四 k 六十帧的效果,长度在四十米左右就到极限了, hdmi 就在十五米左右,当然这个制造的工艺不同,极限距离也不同,而且现在还有光纤 hdmi 线, hdmi 二点零的版本就可以传输五至三百米的超远距离。 在价格方面,同样的长度 h d m i 会比 s d i 贵。在维护方面, s d i 也比 h d m i 更容易修复,而且 s d i 还有个锁定机制,比较合适直播时移动设备保持稳定不断开。 总的来说, hdmi 和 sdi 目前来说都是挺好的,各有各的优势,如果你们还有什么想要了解的,可以私信我,我们下期见。


是什么线?这里面首先有一根网线啊,网线上带了一个这种 usb 网卡,还有一个转小 sd 码口的 sd 码线。这什么线?这就标准的 sdi 线啊。 sdiu 是什么东西?串型数字接口,标准的视频线。就说你们拉的那么拉很多很多很多的线,就是用这个 啊,经常会拉这个,这个七十块钱,这个就是 sd 压线,有的情况下如果距离不够可以加一个这个直接或者叫双通。这是什么线?这音频的三点五公母头到三点五公头, 路上两头都是公头。有的时候我就需要一从一个耳机孔遇到一个拉印的口,就是一个输出口到一个输入口,这是什么心?这个叫音频的六点五 转卡龙。这是什么线?这也是 s 带线,这个叫杠二点五。那为啥这个这么粗?刚刚那个那么细?线越粗传输距离越长,如果在做系统的时候不需要特别长的传输距离,我用这种比较细的线,第一个是 成本,第二节约空间。这是什么型?这是一个三点五的一分二,有的时候我就需要两个解说,同时听这个监视线上出来的声音就分开了。哦,这是什么东东?这就是拉毛口,胸到摄像机就用的是这个,里面集合了供电信号的传输,控制数据的传输。这是什么形? 哎呀,这个好老哦,他是一个不合型的三点五,这个就是传统的那种机顶盒上传出来的,这就莲花头,你说现在莲花头不怎么用了吗?因为他是模拟的,模拟的基本上在这个世界上快要消失了。这是什么?这不是网线吗?

好,大家好,今天我们给大家讲解一下会议软件里面的视频如何连接。我们接下来要用的设备有视频采集卡,有摄像机, 有视频线啊,接下来我给大家演示一下如何连接好。首先讲解一下摄像机的连接,这个口被我们专业的人士称为 sd, 二口是输出视频信号的,这根视频线呢是 sdi 视频线。 首先把视频线连接到摄像机的 sdi 口,往右旋转半圈锁定, 这是视频采集卡,是采集摄像机信号用的,这是视频线的另外一头连接到视频采集卡,旋转半圈锁定。采集卡的另外 位端是 usb 三点零方口,另外一端是 usb, 接到笔记本的是 usb 口。把我们的视频采集卡的 usb 口接到笔记本的 usb 口。

sdi 线有不同的规格吗?当然有了,类似于 hdmi 会分一点四、二点零、二点一。 sdi 线的话,它分为就是最早的高清是一点五 gsdi, 然后是三 gsd, 发展到现在就是十二 gsd, 这个代表呢就是这个线呢设计的时候是为了某种带宽的这个信号的传输,比如说你是一个四 k 的信号,你是十二 g 的,能不能在三 g 的线里头传输呢?也可以,只是说 会传的很短,有可能只能传十几米就传不动了。如果你在十二 g 的线栏里传出十二 g 的四 k 的信号,能传出四五十米, 这个四五十米也是限定了是在一个特定粗细的 st 线来里面,所以这里头就是产生了物理的一个规格,就是杠几的一个标准。比如说我们一般用的比较多的就是杠二点五,指的是这个线径是二点五毫米,再就是杠四 点五也用的比较多。还有杠七的线就非常粗了,越粗的线呢,它金属的这个横截面积越大,它里面的信号的传输距离就越长。 这里头就是这两大核心指标,一个是先进,一个是平宽,你就说他有衰减,他传传到后面就弱了吗?对,所以我们有一个眼图的指标,当你发现信号要闪的时候,你接到这个时波器,你就会发现这个眼图可能已经不能形成这个眼睛的形状。

每次录节目要那么那么多的线,开头要布很多线,完了又要拆,就不能用无线的方式吗?比如说用四 g 不记 wifi, 你说 wifi 呢?倒是也可以。现在有一个新的技术,就是基于局域网的技术叫 nd2, 它是一个能保证高画质的网络传输接口,而且它是针对这个视频做的优化。很简单一个例子哈,这个导播台我要进一录电脑的信号,原来我可能要电脑的 sd 骂出口,能通 sd 骂线到导播台, 或者是 sd 码转身 sdr, 然后这边再进这个导播台。那如果导播台本身是支撑第二接口的笔记本电脑也是在这个狙王里头, 只要在它上面装一个插件,它就可以把它的屏幕同 nd 二的方式传输出来,然后我这边直接抓取就可以。那如果每一个摄像机都导不开,做一个无线组网,理论上也是可以进行一个信号的无线传输,这样就减少了很多线了。

什么是 sdi? 目前行之有效的评价 l 和 nf 系统净水中胶体污染可能最好的技术就是测量净水的淤泥密度指数。 sdi 又称污毒指数, 这是在阿欧设计之前必须确定的重要参数。在阿欧 nf 运行过程中必须定期进行测量。 对于地表水,每日测定两到三次膜系统的净水,规定是 sdi 一五值必须小于等于五。降低 sdi 与处理的有效技术有多见至过滤器超滤微绿等。
