我们在维修电路板的过程当中遇到了各种各样的芯片，那些芯片分别有什么功能，什么作用？我们怎么去查询它？今天给大家讲一讲。比方说像这里的一个电子元气件， 它上面有很多数字，可以看到上面有一些数字，第一排 l 七八零五、 c、 v， 第二排什么 g 四零 k 五 v 六，第三排 c、 h、 n 二零八，这些都是芯片上的私印。 那么我们要怎么去查询？一般它的型号都会在上面第一排，像上面有个 l 七八零五， c、 v 就是 它的私印。我们可以干什么呢？我们可以拿出我们的十七 pro max， 找到这个软件，可以用新茶茶，也可以用半岛小新都可以，我比较喜欢用的是新茶茶啊，新茶茶，我们进来之后可以在这里 查询它的型号， l 七八零五、 c、 v， 那 完了它的芯片信号就出来了，叫做线性稳压器。那我们点开以后这个数据手册 可以看到它这个芯片的各种功能，输出电流一点五安，那输出的电压有很多伏，五伏、六伏、八伏、八点五、九伏、十二伏、十五、十八、二十四都有的，它就说它这一个系列的，那么我们七八零五这个系列，它就是 输出五伏的文五伏电压的，包括下面有它的结构图，它三个角， v、 i 就是 它的输入， g、 n、 d 就是 零伏， v、 o 就是 它的输出，就是它的内部结构图，怎么样？你学会了吗？

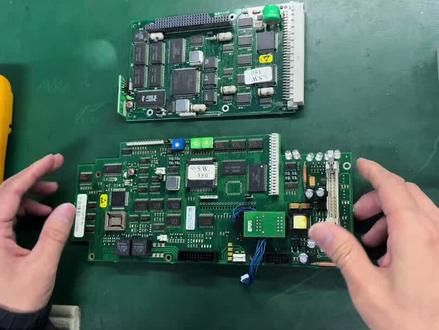

今天收到客户两块板子，这是消防电路板，我们一起来找到故障点，具体看一看能不能找到是哪方面的问题 啊？先看看这一块啊，这一块的话明显有一个变压器，有一个变压器的话对应的话应该是有一个电源变换啊，我们这个电源是电路板上损坏最多的原件啊，那我们先重点来看看这一块吧。嗯，好，那么这个板呢， 先看看这个表面有没有明显损坏的地方啊？有损坏的地方，那么先看出来的故障，那就不用去使用万用表啊，直接对应故障去查找损坏原件就行了，这个从外观上看也看不出来什么问题。 好，那我们就是，嗯来测一下啊，我们在呃维修的时候有一个呃规律啊，呃，我经常培训的时候给大家讲就是叫人的要通 啊，该断的要断，该通的要通，该断的要断，哪些该通呢？就是保险啊， 小组织原件以及这个跳线，那这些很容易造成问题的啊，哎，尤其比如说这个用的久的一些电路板上面的跳线啊，断子接触不好啊，氧化等等会造成问题，那这个问题呢又是很容易找到的一个问题， 那就先从容易的入手啊，不要一开始就想着来个很复杂的故障，一下子就被你找到啊。那我们先把简单的排除啊。保险呢？我们没看到啊，基本上没看到保险。呃，这个小组织原件，那就是说这个跳线了，我们把跳线撤掉， 我们测的时候要通，通的话是这种零欧姆的，这种通啊，你不要通起来有好几欧啊？有好几欧，然后动一下他的组织又上去了，那这种就表示接触不良，那接触不良的话， 绝对会造成一个问题啊，那么就这一条线可能是某一种设置，对对他的功能的设置，那你这个接触不良，那设置就不对了。哎，那肯定会造成问题 啊，这上面也有几根跳线，顺带也给它测一下， 这里还有一根 保险的话，这上面也没有看到保险啊，那我们就，嗯 该断的要断啊，进行测试啊，我们看到了这一些是电容啊，有些是电容，电容的话，我们可以测一下两头的这个电容，这个电容， 这个电容，只要是电容贴片也好，这个插件也好，我们就测一测两端的这个是不是直通的啊？如果是直通的，那他这个电容可能就有问题，或者是电容的 呃，并连上面的原件有问题，因为往往是芯片的供电啊，它和电容就有一些呃共用的情况啊，就是电容是并连在芯片的供电角的两端啊，如果这个电容短路的话，那和电容并连的所有原件 都有短路的嫌疑。哎，我们要把这些明显的故障啊排除啊，现在这个电容也没有短路的。嗯啊，这里还有几个小电杆，这个小电杆也要通啊，有些做信号的滤波的小电杆，这个也要通。 好，排除了这些最明显的可能出现的问题。以后我们接下来看看这种电容啊，这个是电解电容，电解电容也是容易损坏的一类原件啊。嗯，那这个我们就要拿出电桥来进行测试， 我们把电桥打到一百赫兹零点一伏，在线测试就可以了，我们把所有的电容都用记号笔标注一下 啊，这里标注好了，一个电容，两个电容，三个电容四个电容，一共有四个电容。哎，那我们就测试一下，在线测试一下这个电容的容量和低值，低值应该小于零点一。 嗯，如果大于零点二的话，那这个电容就很可能坏了啊。但是在线测试的话有可能受干扰啊，和其他原件有并列关系，你如果测到它的低值比较大。呃，有可能不是电容本身，有可能是和它并列 有分流引起的。那就是要取下来，把电容取下来再测试，离线测试才能确认啊。目前这四个电容都是 ok 的 啊，没有什么问题。 好，那接下来我们就要给这个板尝试通电，尝试通电，给他通上电压，然后看看这一路的电源变化有没有问题。 呃，我们看看这个它的芯片啊，芯片？芯片是什么型号？

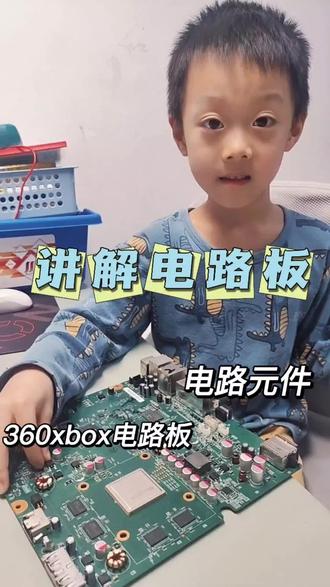

大家好，今天我来分享一个 xbox 三六零的一个游戏机主板， 有所看见它有两个形式的电感，这是普通电感器，这是一个插模电感， 这个是接收信号的一个东西，这是一个自恢复保险丝。 这是这是电容。后面那个大的哪个？这个这也电容，那这个不也是，这也电？他这两个都是电解电容，不过吧，他这个是 那个电解解封装的他这这个不是电解封装，这就是普通电容。 这个是什么呀？这个是蜂鸣器，分为两种，有缘和无缘。有缘蜂鸣器是代表自己有自己的音频，之后无缘蜂鸣器是没有自己的音频，需要 一些震荡电路或者集成电路的一些控控制才能让他响。这个呢，这是电感器电感。嗯， 那他他是电感，他是啥？这也是电感，他俩有啥区别啊？他俩 这是有心的啊，这是无心的。这无心的顶上不用加横杠啊。这有心的需要加一个横杠。你是说画电路图的时候是吧？嗯，根管和慕斯管 有啊，你帮我找找呗。这个就是慕斯管。慕斯管有什么作用呢？ 一个当做一个开关，不需要人力，只需要那个一个驱动芯片，给他一个电他他就能抖通和关闭。他前面应该会有限流电阻或启动电阻。 嗯，这里有三极管吗？有这哪个哪个这个啊？这三个引脚。来啊，那你讲讲三极管吧。三极管有 g 级、发射级、集电级三个，它离它有两种， n、 p、 n 和偏僻。 而且他他跟二极管的原理很像，他他从哪边走都是导通不了的，他还有个放大作用， 但是往积极输送小量电流就可以，让他导通之后他就之后灯泡就会亮，一个是 n p n 是 积极接 上边，另一个是积极接负极。谢谢大家观看我的视频，谢谢大家。

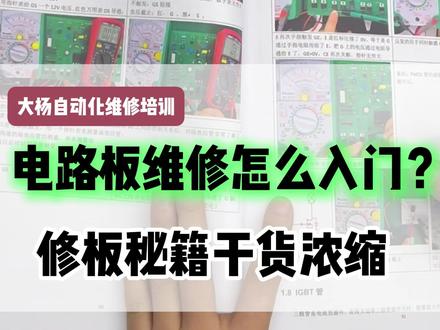

修电路板不用死记硬背这本书带你玩转电路板，这是我们大洋的杨林忠老师编写的电路板维修培训教材，我们可以看一下无原理图，芯片级工艺维修、电路板维修教我们内部的一个培训教材，看看它的目录，基础篇，一些基础维修工具的介绍， 包括怎么使用一些相关的在电路板上面一些常见的元气件，它的功能和作用，包括我们怎么去测量它的好坏，到后面的进阶单片机储存芯片，包括后面的电源是关重要的开关，电源，包括些通讯。最后面有一些我们在维修的时候如何去查找芯片资料， 包括如何定位芯片的型号，示波器怎么使用，烧录器怎么操作，全部都配有详细的图解，我们打开看一下，全部都有详细的图解，图文搭配的绝对是能够看得懂的，就一些零基础的小白，把这本书看明白了，你也能玩转电路板。

如果你有机会拿起一片电路板，会发现上面有着许多大大小小的孔洞，这可不是为了好看，每个孔洞都是有其目的而被设计出来的。 这些孔大体上可以分成 p t h 电镀通孔及 m p t h 非电镀通孔两种，我们通过观察孔壁有无电镀痕迹即可分辨。通孔的意思是孔从电路板的一面贯穿到另外一面。非电镀通孔的孔径通常会比电镀通孔来得大，因为非电镀通孔 绝大部分是用来作为锁螺丝用的，有的则是用于安装固定用，有些也会在板边设计，用来作为测试制具的定位之用。 电镀通孔一般在电路板上有两种用途，一种是用来焊接传统 deep 零件绞用的，这些孔的孔径必须比零件的焊接小直径来的大一些，这样才能把零件插到孔中。另一种比较小的电镀通孔通常称其为过孔， 是用来连接及导通电路板的两层或多层之间的铜箔线路用的。铜箔层彼此之间不能互通，所以通过过孔连接。过孔在细分可分为盲孔、埋孔和通孔。盲孔用于表层线路和下面的内层线路的连接。埋孔是印刷线路板内层的连接孔， 它不会延伸到线路板的表面。通孔穿过整个线路板，可用于实现内部互联或作为原件的安装定位孔。

大家好，这里是你好刘机匠，我是修手机的刘师傅，不说废话，只讲干货，二十天带你学会手机主板维修，今天是第四节课，我们来学习什么是电路。电路板 就像我们每个人都有自己要走的路一样，电也有他要走的路，电赫在导体中传输所流经的路径就叫电路， 像我们家用电所用的电线就是电路。在手机主板上，我们所用的电路是铜箔电路，就像金箔一样，薄薄的一层，很细很薄， 如图所示，这是一个刮开绝缘层和去掉所有元气件的一个电路板，它上面一条条黄色的就是铜箔覆盖在主板上，形成了一条条电路。心系的小伙伴发现 这个线路有粗有细对不对？为什么会这样呢？我们回想一下上节课所学的电流，是不是有大电流，有小电流，就像河流一样， 如果现在让京杭大运河里的河水到你们村的小河流里去流淌，是不是不可以？这样的话，村直接就淹掉了。同理， 如果让大电流通过一个小一点的电路，那肯定直接就把这个铜箔电路就烧掉了，所以经过的电流越大，那电路也会越大，越粗越宽。 我们在实际维修过程中呢，如果看到比较粗的线路，我们第一时间就要怀疑是不是供电电路，甚至说是主供电， 然后如果有断裂的情况，我们就要第一时间进行修复。我们接着讲电路板， 我们现在有电路了，不能让他在空中飘着对吗？所以我们需要有一块板子入，用来固定线路，连接电子原件，实现电流和信号的传输，这块板子就叫电路板， 就像咱们家庭用的电线一样，暗线的话是不是都埋在了墙体里， 其实墙体也是一个简易的电路板，电路板主要由五大部分构成，第一就是我们刚才讲的铜箔线路， 二是焊盘，用于连接原件引角的小圆点或小方块，三的话就是原件撕印。第四个呢是很多的过孔，用于连接不同层的线路。 第五个就是边框和散热，用来保证板体的稳固和散热。接下来我们通过观察实物和电路板， 我们观察一块显微镜下的十一 pro max 的 主板，我们可以看到这边上圆圆的就是中层的焊点，然后边上就是边框，这些呢就是各种元气件和芯片， 像电容、电阻啊，电感之类的，这个就是私印啊，我们可以通过私印呢去判断这是一个负责什么的芯片，然后主要功能是什么？ 看这个正方形的焊点，这个小圆圆的也是焊点，然后用于元气件和主板焊接。 我们再打开电路图看一下板层走线，他每一个 电路板呢，他不是说只有一层线，他可能有十层左右，然后一层线路一层绝缘，一层线路一层绝缘，这样像汉堡包一样，然后造成了这个电路板。 你看当我们报十层电路都显示出来的时候，可以看到非常的壮观啊，密密麻麻的，然后每一条线路通过板层上过孔，然后通往别的层， 他是在这一层先用线路连接几个元气键，然后再找一个眼，找个孔就是过孔，然后再连接到其他层层过去，然后再去连接其他的线路或元气键 我们放大看啊，非常的复杂，所以有的时候有人问啊，我板子断了，能不能帮我修复一下？那你如果说是断了一个非常走线非常密集的地方， 嗯，那就是还是板板吧，哈，基本上没有人能修的了，能接线的要不就是表层，要不就是这块区域走线比较小，比较少，刮一刮就刮出来了。 学到这呢，我们基本上把手机主板维修所需要的基础电子知识也学的七七八八了。接下来的课程会是对主板上元气件的学习，像电容、电阻、电感二极管、三极管等等 对这些东西的了解和认识。因为这些如果你不懂，拿个主板你都不知道上面是什么东西啊，对不对？ 下节课的话，我暂时先不更新课程，我打算做一期类似于科普吧，把我们这几节课学的内容呢全部运用到我们的实际生活中。 如果对这期视频满意，可以点点赞，点点关注，有任何手机维修需求或相关问题都可以在评论区下方进行留言，感谢大家观看，我们下期再见！

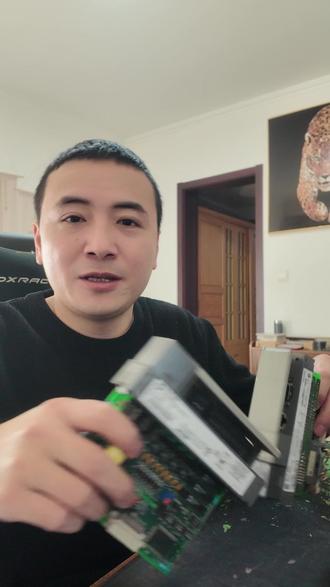

两块电路板从外观上看上去没有什么太大的区别，但是价值呢？一个是天，一个是地。这两块是 ab 罗克韦尔的 p r c 模块，看上去就跟普通的电路板没有什么区别吧。这一块是模拟量输入模块，市场价值能至六百块钱左右，顶多至一顿火锅钱吧。另外一块就不一样了，带这种钥匙孔 的是 cpu 模块，价格直接翻十倍能至六千块钱，外观几乎是一模一样的，连螺丝孔的位置都差不多。看到这种 ab 标的都是值钱货， 先不要去拿他当废品给处理了。侧面先查一查他的型号，有的型号甚至有值好几万，记住这个 a b 洛克威尔的标识，下次在回收上看到千万不要当垃圾给处理了。

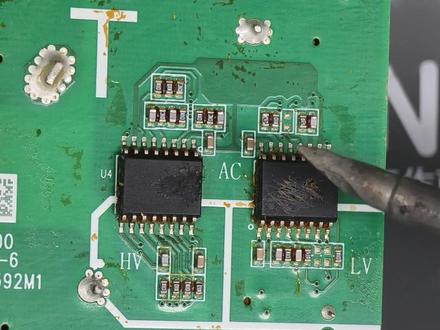

想要维修新能源汽车的电路板，那焊接这个技能你必须要会，那今天一条视频告诉大家，电路板上头的这些元气件应该如何去焊接。首先比如说焊这边上这个小电阻，在焊接之前我们首先先得给这个电阻的两头挂上锡浆， 然后呢将烙铁贴在两个触点中间，然后呢在那镊子轻轻的把这个电阻给夹出来，哎这个电阻就拿出来了，那接下来的话在焊这个这个角位比较多了，然后在焊接的时候也一样挂上新西家， 然后给它挂完之后呢拿一个镊子夹在中间，然后呢烙铁快速的左右腾移，将两边的脚位给它受热均匀的时候，趁这个芯片不注意再给它拿出来。 拿完之后，拿完之后呢能够发现这电路板上头它底部的话有很多胶，一样可以拿烙铁给它刮掉， 因为像烙铁的话，它的温度比较高，刮这些胶的话还是比较比较容易的。焊接呢是维修电路板最简单，而且也是最重要项技能，而且维修电路板也没有大家想象那么复杂，如果说大家对电路板维修感兴趣，可以关注一下我。

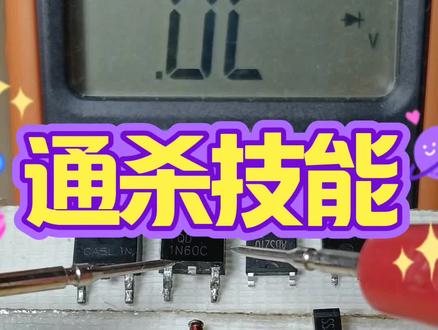

在新式的电路板中使用的都是这种贴片原件，我们学会测量这些易损贴片原件，就能通通秒杀所有新式电路板。这个是贴片开关管原件，测量他的好坏，先用黑笔接到他的三角，再用红笔分别测量他的一和二角，我们测量 一和三角之间是无数值，二和三角之间也是无数值，然后再反过来用红笔接三角，黑笔分别测量一和二角，一和三角同样是无数值，再测量二和三角，他会测量出来一个接近零点六的数值，这样就说明他是一个正常的贴片开关管原件， 然后我们再测量一下这个坏的贴片开关管原件，我们先用这个黑笔接三角，红笔测量一和二角，我们看一和三角之间他出现了这个数值，然后再测量二角上面，他同样也出现了数值，这样他 本来这两个角不该有数值的，那么现在有数值了，就说明这个开环管他已经损坏了。这个是贴片整流桥原件，同样用二极管挡位测量，先用黑笔接到他的正极角，再用红笔分别测量他上面的两个输入角，这样都会测量出来一个零点六的数值， 然后再用红笔接正极，黑笔分别测量上面两个输入角，他都是无数值的，然后再用红笔接到这个他的输出负极角，再用黑笔分别测量上面两个输入角，他同样也会测量出来两个零点六的数值， 然后再反过来把黑笔接到他的，接到他的输出负极角，再用红笔分别测量两个输入角，他同样也是无数值，这样就说明他是一个正常的整流桥原件，再测量一下这个坏的贴片整流桥原件，先把黑笔接到他的输出正极角，红笔分别测量上面两个输入角， 我们看同样测量出来两个零点六的数值，然后再反过来红笔接输出正极角，黑笔分别测量上面两个输入角，我们看他同样没有数值，然后再用 这个红笔接到这个输出负极角，黑笔分别测量上面两个输入角，我们看这个是零点六的数值，这个我们看他本来应该显示零点六的数值，现在变成了接近零的数值啊，这样就说明他损坏了。这个是贴片电阻原件，先看他自身上面标注的主值大小，我们看上面显示的是二点二， 标注的是二点二，那么我们测量的这个结果呢？也要接近二点二，我们现在看这个表上面显示二点七欧，那么也说明他是正常的啊，啊，没有损坏 啊，如果非常大就说明他损坏了啊。然后我们再看这一个贴面电阻啊，这个电阻呢，它上面显示的是二十欧， 那么我们现在测量他现在是完全没反应了，是一个无穷大的状态，就说明这个铁片电阻已经损坏了。这个是铁片电容原件，我们用这个电容档位测量他的两边，我们看这个表上面啊，他最终会显示一个容量啊，现在显示的是纳法。 然后再测量一下这个坏的贴片电容，我们看这个表上面啊，他最终显示的是无穷大的状态啊，这样就说明他损坏了。这个是贴片稳压二极管原件，用二极管档位测量测量他的两边正反各测一次啊， 一次像这样测量出来一个零点六的数值，然后另外一次是没有数值，这样就说明他是正常的，然后再测量这个坏的稳压二极管，我们看一下啊，他现在， 呃这样测量是一个完全接近零的一个数值，然后再反过来测量他同样也是接近零的一个数值，这样就说明这个 贴片稳压气管损坏了。这个是贴片三极管原理，用黑笔接到他的这个一角和红笔分别测量他的二和三角，都会测量出来一个零点七的数值，这样就说明他是正常的啊，看一下这个坏的三极管，测量他的一和二角之间啊，没有数值，这样就说明他是正常的啊，看一下 这个一和三角，我们看他本来应该显示零点七，现在完全显示零了啊这个数值，那这样就说明这个铁片三极管已经损坏了，这个是铁片整流二极管原件，同样用这个二极管档位测量，然后他的两边啊正反各测一次，我们看这一次显示零点三八，然后再 反过来测量完全无数值。再看一下这个坏的铁片整流管他是什么样的一个状态，现在他显示完全接近零的数值了， 然后再反过来测量他本来应该是呃没有数值的，现在也是显示完全为零的数值啊，那么这样就说明这个贴片整条气管已经损坏了。如果我们想从零基础到熟练操作维修系统的学习，可以点击下方零基础维修课程进行学习。

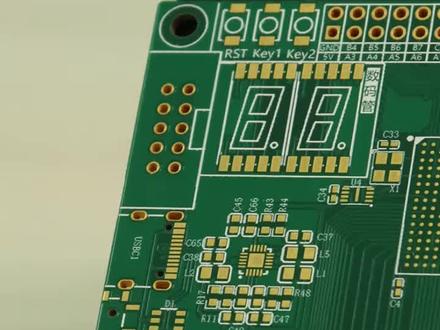

电路板上这些密密麻麻的字母都代表什么？元气键？一个视频教你快速识别。 r 电阻，限流或分压作用， r p 电位器，调节电压或电流。 c。 电容储存电能。 l 电感储存磁场能量。 r z。 压敏电阻，过电压保护。 v r。 可调电阻，手动调节电阻值，用于灵活的电路调试。 b。 二极管，单向导电性，用于整流、滤波和信号传输等。 led 发光二极管，用以显示或照明。 z d。 稳压二极管，稳定电压，防止电路受损。 q 三极管，信号放大开关控制。 s 按键开关控制电路通断。 x 晶振，提供稳定时间精准。 s c r。 晶闸管，可控整流。 u。 集成电路，电子电路的核心大脑。 ls 蜂鸣器，提供警报提示。 t 变压器，升压降压隔离作用。 b 二桥式整流器，交流电转换为直流电。 f 保险管，过流保护作用。 oc 光藕合器，用光信号隔离电信号，消除电气干扰。你还见过哪些字母和原件呢？欢迎在评论区留言！

电路板维修，只要我们掌握了这个维修技巧，我们修起来就非常简单了，我们看这个开关电源，他的故障是不通电，根据这个故障现象我们就能确定这个故障点呢，就在这个初级电路，初级电路我们就不用排查了，我们想要快速的找到故障原因，我们主要排查这个上面的五种原件，第一就是这个保险丝，第二就是这个 n、 t、 c 热敏电阻， 三就是这个整流桥，就是这四个整条气管，第四呢就是这个滤波电容，这上面一共有两个电容，一个大的一个小的啊，第四第五呢就是这个功率管。 我们呃这五种原件呢，又分为两通三不通啊，就是说我们测量这个保险丝，它正常的话是要导通的，这个 ntc 热敏电阻啊，这两个角也是要导通的， 那么这个呃整流桥四个整流直管，我们测量的话，这两边都是不能导通的。还有这两个呃滤波电容，这下面两个角也是不能导通的啊，还有最后这个呃开关管，它下面三个角也是不能导通的啊，三个角三个角之间都不能导通。 我们测量的话啊，主要是啊，用这个万用表啊，用这个万用表的通断档来测量这五种原件，看有没有出现异常的啊，该导通的他就得导通啊，如果不导通就损坏了啊，该不导通的啊，他就不能导通，导通了就说明损坏了， 我们要记住啊，这两种特性，我们用这个万用表呢啊，首先测量这个这个保险丝， 这个保险丝正常的话是要导通的，我们看这个是正常的，然后这个 ndc 热敏电阻正常的话也要导通啊，这个也导通，然后这个整流桥四个整流二极管 都不能导通，我们每一个都给它测量一遍啊，都不能导通，导通就说明机舱短路了。 然后这两个滤波电容一个大的一个小的，这个大的是三百伏的滤波电容，小的就是这个电芯片的啊，这个十六伏的啊，滤波电容，这这个大的两个角之间啊，没有短路，然后这个小的， 这个小的两个角之间啊出现了短路，我们先不用管，他这个已经异常了，出现问题了。然后我们再测量这个开关管的三个角之间，我们看三个角之间啊，这两个角导通了，中间这个不导通， 那么他，呃，这两个角导通了，也不能说明这个开关管损坏了啊，他也有可能是这边引起的，就是这个电源芯片引起的。我们先把这个电源芯片拆下来啊，先拆下来以后，我们再测量一下这个开关管，这两个角啊，还导不导通了？ 这个芯片已经拆下来了，我们现在再测量一下这两个角，看有没有导通了，我们看已经不导通了，说明这个开关管是正常的，那么原来测量导通就是这个芯片造成的， 那么我们可以看到他这个电路板原来是修过的，以前修过的啊，我们不管他有没有修过，我们只要按照这个方法排查一遍，就能确定没有太大问题了，只要把这个芯片更换掉就可以了。我们看原来他用的是一个三八四二的这个芯片，我们还找一个同样型号的啊，换上去来测试一下。 好，这个芯片我们已经换好了，我们现在测量一下他这个输出电压，我们用这个万用表的二百伏直接测量这个输出电压， 这个输出电压他正常的话是一个五十五伏啊，这个是正常的啊，因为这是一个四十八伏的充电器。那么我们再看一下这个指示灯啊，也是亮的，他这个空载啊，是一个绿灯，是正常的。 好，这个这个充电器啊，现在已经完全修复了，所以我们修这个电路板，他简单不简单，最主要的就是这个维修技巧和方法。好的，关注施老师学习更多维修技巧。
