creo怎么导出stp单独零件

大家好，今天跟大家分享怎么样导出 stp， 保留颜色且已经隐藏的面不显示和线也跟着导出，应该怎么操作呢？首先点击文件链存为保存副本， 就会弹出一个这样的对话框，在类型栏里面选择 stp 格式，点击选项，应用协议里面改成 ap 二幺四杠 is 下面的基准面组隐藏的图圆前面的对勾去掉。 保存配置文件，点击确定，再点击确定导出，再打开导出的文件，就是这样的，后期导出不需要再选择，大家需要配置刚才保存出去的这个选项，点击文件选项 配置编辑器，点击添加输入 step， 找到这个配置文件，浏览到刚才保存的那个文件，再导出配置就可以啦。对高版本 的，大家可以通过这种方式配置本版本 vcro 六点零版本。对低版本三点零版本的，大家可以直接在坑飞狗的配置选项里面配置这个颜色的选项，在导出的时候把这些点一下就可以了。想要学习更多的结构知识，欢迎大家点赞关注留言。

好，我们看一下你的这个问题啊，那比如说你想要把你的意思说把你不想要的东西给他删除掉，是吧？然后呢想要的零件的保存成一个 p c p， 这个怎么操作？是这个意思啊？那比如说我就把我们这个地方，我就说我这就不要了，那怎么办呢？那么在哪里？在我们这个地方啊，给他做一个这个东西， 比如说这一件我不要了，那我就在这里简化表示里面我给它排除掉，那么这个它是不显示的，看见没？那么在我这边不显示，然后我的这个地方我也干嘛就说我的这一件呢？我也不要了，在我这一边干嘛也给它来一个排除掉，是吧？那就是说我们这个地方这么这个样子，这样子好了之后呢，我们就直接在我们的这里啊，给它做一场，给它做一个 stp， 呃，做一个保存副本 啊，比如说在这个桌面里面呢，保存这个 s t b 啊，再给他个一二三四五六。好，那么在我们这里呢，就把它导出来变成什么一二三四五六了，那么这个时候呢，我们再重新打开 下，我们这个一二三四五六，看一下， 看到没有？那这个时候在我们这边所显示的时候，就刚好跟什么跟我们这个地方是一样的吧？就是把我们这个前面这个地方所拔，他干嘛的？在我们这边写隐藏的这个地方，看这两个是不是这个样子，那就是在我们这重新打开这个位置是一样的一二三四五六吧。好吧，那这什么这就是我们这么一个图啊，你可以去试一下，好吧。

图档做完之后，怎么样保存成 stp 或者 stl 这种文件？其实我们只要选择文件，选择我们的令存为有一个保存副本， 我们在这个位置就可以选择你要保存的类型了，有非常多，大家想要保存什么类型的可以自己去选择，你看下面有这么多的一个类型， 比如说我们的这个 scp， 我们点击这个选择保存的路径，点击确定就可以了。可以关注我，每天分享一些小技巧。

明明已经设置好了 stp 导游配置文件，再次打开配置窗口又恢复为默认状态了。大家好，我是刘志聪，这个问题困扰了很多同学，我们这个视频呢就彻底的帮大家解决这个问题， 我们以科六八点零这个版本的讲解，那首先我们打开这个软件之后呢，我们来操作一下我们打开 stp 的一个过程啊，首先我们要把工作目录啊设置好，然后呢我们去打开 啊这里面的一个 scp 图档啊，同时呢我们可以选这个啊使用模板，在这个地方呢可以去配置我们的一个 呃， scp 的一个导入的一个相关的一个零件跟装备体啊，他的一个模板啊，我们通过这个选项，这里呢啊可以去找到啊你需要的零件模板啊，比如说我自己的啊，在这个地方啊，这里这个确定好，那这个 装配体呢也一样的啊，指定一个好，这个时候呢我们就点这个啊，保存配置文件，当然呢这里面还有其他的啊，跟我们这个 scp 导入呢相关的一个选项啊，如果有必要的话呢啊也可以去啊，根据自己的一个需求去定制啊，我们把这个文件呢 啊把它这个保存出来啊，这个呢你要放到哪里呢？建议大家呢专门去设置一个目录来放置这种啊，导游导出的这种配饰文件啊，这个呢我们一会再去说，那在这里呢我就随便了啊，我把它放到我的这个啊酷六八点零的启动目录里面啊， 当然这个名称呢啊，你可以给一个啊，比如说就叫这个 s t p input 啊啊，大家注意一下啊，这种文件呢，它的后缀呢？我们点一下这里能看到啊，是这个啊， d i p 杠 s t p 的啊，好，我们点确定。好啊，当然这里呢你点确定啊，确定的话呢，就是按我们刚才选了这个模板呢，去把这个 s t b 文档呢导入进来了。那如果要下次我们再去导入这种 s c p 图档的时候呢，再去自动的去选择这个模板呢，我们还需要去在文件 选项在呃这个数据交换这个地方呢，去做一些这个呃导入导出的一些配置的一个设置， 刚才我们说到这个 scp 的一个呃导出的一个配置啊，导入的一个配置文件啊，他的一个呃可以方式的目录呢，我们就可以在这个地方去设置啊，来通过浏览去选到一个目录啊， 这里呢大家试一下啊，我就不去做这个操作了，然后我们这里还看到有关于一些导入的跟导出的一些配置的一个设置，那我们刚才这个 stp 的这个导啊导入的配置呢就在这里哈，我们可以去通过浏览啊 去找到我们刚才呢啊去输出来的这个啊配置文件啊，选择他啊，我们点打开啊，他又进来了啊，但是呢这里呢只显示为浏览啊啊，我们可以通过这个下拉 他这个地方呢再选到他，然后我们再通过导出配置的方式，对吧？把这个看这个文件呢把它替换啊，我们这个默认的一个启动目录里面的一个文件啊，确定啊，我们再点确定。好，那现在问题来了啊，我们如果再次进入我们刚才这个呃选项这个地方啊，再去看这个数据交换 啊，我们发现呢，这里啊，这个 scp 这个打入的一个配置选项呢，又恢复为这个默认的啊，我们刚才明明已经设置好了这个啊，他没有生效啊，这个时候呢，如果我再啊重新去 打入一个 scp 图档啊，比如说我还是打入这个啊，大家看一下啊，在这个地方呢，他会默认的选上这个模板了啊，啊， 感觉是生效了，对吧？那我们把这个拉一下，能看到了刚才我们设设置的这两个模板呢，他也是进来了的。好，如果我啊现在呢我把这个软件呢把它关闭啊，并且重新启动。好，那现在这个软件呢，我重启了啊，我再去 把这工作目录呢把它改一下啊这里，好，我们再重新去打开一个刚才这个 sdb two 档哈， 大家看一下啊，这个地方啊，他又恢复为默认的一个状态了啊，我们点击这个细节能看到啊，我们设置好的这两个模板呢，并没有被应用哈，好，同时呢我把它关闭一下，我们如果再进入文件选项 啊，找到这个数据交换这个地方，我们能看到这个配置呢，确实是没有保存，没有生效。那如果我们再去看到这个啊配置变声器这个地方啊，那我们看一下呢，我们刚才所配置的这个 stp 的一个导入配置呢，其实呢这个的选项已经有了啊，已经生效了的啊，我们把这个拉一下能看到了， 好啊，就是这个选项啊，但是呢为什么啊他没有被应用呢？那细心的同学你可能会发现啊，那我们刚才这个配置文件呢，他是有一个后缀的啊，啊，我们发现这 并没有显示出来，而我们再看一下其他相关的一些啊，跟这个配置文件相关的选项呢，他这个后缀呢啊是有显示的。 好，那其实问题呢就涂在这个地方了，那现在呢，我把这个关闭一下，我们直接去到我们的工作目录里面呢，去打开这个 config， 点 pro 这个文件看一看。好，那就是这个文件哈，那我们看到下面这个 stp 的一个导游配饰呢，他有这个这样的一个啊，点这个 dip 下杠 stp 啊这样的一个后缀啊啊，这个呢我们可以通过呢右键啊打开方式 记事本。好，那我们看到了我们啊这个选项呢，他会在最后面啊，因为我们最后加进去的啊，好，在这个地方呢我们直接可以把这个后缀呢把它粘贴一下啊， 或者输入一下啊在这个地方，对吧？好，我们再去把这个文件呢做一个啊，保存好，大家注意看啊，这个时候呢，我们再去找我们软件，我们可以再次的啊，进入他的一个 配置编辑器里面啊，我们可以通过了这个导入啊，我们把我们的一个配置那个，呃，看这个文件呢，把它直接导入一下，话说你重启这个软件也可以啊，我们看到了这里啊，明显是有一个变更了，对吧？让这个后缀进来了，对吧？好，我们把那个确定 好，我们这个时候呢再重新的去，哎，打开一个 a c p 手掌啊，我们看看啊， 好，我们看到这个勾呢自动挡上了，好，然后细节里面呢，我们看到啊相关的选项呢啊他也更改过来了，对吧？就应用了我们自己的一个模板了啊，当然这个时候你要是把这个软件关闭重启你再去打开其他的 s c p 档呢啊这个呢也会被用的啊，就是啊这个成功的啊没有问题的。 好，那这个呢就是呃问题的根源哈。那呃细心的同学可能应该会想到哈那为什么我们设置这个配置文件他跟后缀 他不会自动带进去呢哈这个呢其实呃很简单哈我们前面也有啊设计过这一类的问题啊就是因为呢我们这个啊 windows 系统本身呢这个后缀啊这个呃没有去把它这个设置为显示啊，我们可以呢去到这个系统里面去看看。 那我这个系统呢是 win 十一的啊大家的系统呢可能会有差异，然后我们可以通过查看这个地方啊显示把这个呢文件扩展名把这个勾呢去打上啊大家看一下啊 啊明显的话呢这个配置文件啊不管我们这个啊你有没有设置你显示就说这个文件框架门有没有打勾啊，他这里这个后缀呢他都能显示的。但是呢有些文件不一定啊，比如说像这个啊 这个最终文件啊他就不会显示啊，比如说我把这个呢啊取掉去掉啊，看这个点已经没有了，对吧？我们重新去打开啊啊扩展名啊 出来了啊这就是说呢啊虽然说我们能看到这个后缀但是呢我们这个软件呢他不一定能识别啊我所以说呢要保证我们这个软件能够识别这个后缀的话，我们最好是把这个啊显示这个文件扩展名这个勾呢把它去打上啊，这样子的话呢，我们再去设置我们刚才的这个，呃， atp 的一个导出导入相关的一个配置呢就不会有问题了哈，好，那做了这样的一个设置之后呢，我们再重新去到我们软件里面啊，我们再看看呢，我们这个数据交换啊， 做了这样的设置之后呢啊，这里能不能让他这个生效啊？啊？你直接点的话呢，他可能不会生效啊，我们点这个呃啊确定啊？我们再次进入看一下。 好啊，这里没有啊啊，其实呢这个呢可能我们要重新的去呃呃浏览一下啊，我们看看哈，再去找一下我们这个 这个文件啊，再次的把它加进来啊，这里面呢啊，虽然显示依然没有的，那我们可以呢啊把这个打出一下啊，这个时候我们不妨呢啊把这个软件关闭再重启 好了，现在呢这个软件呢我重启之后呢我们再次的进入啊，刚才这个数据交换啊，我们就发现了这个配置呢，他就进来了哈，他就自动 的去把它识别出来了哈，同时呢我们点这个下拉这个三角能看到哈这个选项呢啊，他会列在这个地方。好，那我们这个视频呢就分享到这里。好，我是刘志聪，视频的左下方有库乐版，今天拆读教程的学习 uco， 谢谢大家。

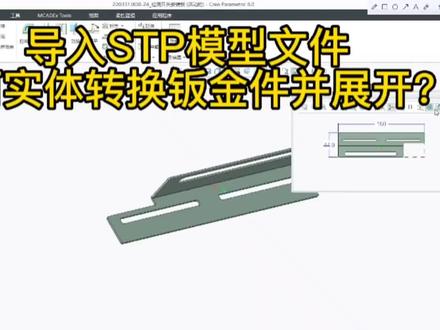

第一步，把 stp 三维文件拖入科瑞欧再谈出的对话框，点击细节，在零件一栏后面的选项，选择自己做好的模板，勾选使用模板确定之后，所有之前设置过的参数都生效了，展开的尺寸也非常准确的， 版后一点二扣出是二点一，折好尺寸是二十二和二十五，展开尺寸就是二十二加二十五减二点一等于四十四点九。下面就来验证一下结果。 先对导入的模型去除圆角，因为导入的模型二角和我们模板设定的不一样，所以必须去除才能保证准确性。当然也可以设定折弯表，对所有二角都适用。在转换板金后，再次点转换板金，二角就转换到 模板默认设置，这样我们看到展开尺寸就和之前计算的一模一样了。 最后怎么快速导出一比一的 dxf 展开图呢？当然你可以兴建工程图，一步一步来也能做到的， 这样的效率肯定不适合大批量处理展开的，我们要充分发挥 carol 的快捷键功能，我们可以先设置好工程图模板转化板，经处理好了，确定展开没问题了，然后录制意见，导出 dxf 录制快捷键可以去掉重复的操作，当然我们可以显示折弯线， 这就是简单的处理 stp 文件出展开图的全部过程，至于复杂的焊接件肯定还要拆分的，拆分之后就和上述过程一致了，不知道小伙伴们是不是这样处理的呢？欢迎小伙 伴们互相交流。有的细节可能没讲到位，有疑问也可下方评论区留下你的问题，尽可能帮你们解决。点关注不迷路！

今天我们来讲解科瑞尔软件如何快速方便的将我们专卖体重的任意零部件导出来的方法， 那么这种的应用啊，主要是在于我们画出来的装备体，假如说要开模的时候，我们需要将我们开模的部分发给我们的模具厂，或者是说有时候啊需要将我们的一个外部的零部件发给我们的客户 等等，这种方式的我们就需要啊进行一个单独的导出，那么我们具体怎么操作？首先我这里有一个美容仪，我们看一下这个美容仪里面有多少个元气垫 和零部件，首先我们点选这里面的分解师图，那么我这里分解出来之后啊，你会发现我们这个美容仪还是有很多零部件的，那假如说我只需要将我们的这个上壳，下壳以及我们中间的这个装饰件单独的导出来，那该怎么操作呢？那么我们可以先去点 选这个上壳，按住汤圈选择下壳，还有这一个装饰键，选完之后我们右键选择这里面表示，然后这里面的主表示，点完之后你会发现我们这三个零件呢就单独的显示出来了，然后 这时候我们点击文件并存为保存副本，然后保存在桌面上， 这个类型我们选择 stv 的格式，然后名字你自己可以命名一下，比如说这里命名一二三，然后这里面也要记住，如果你的礼物键里面包含有曲面，那么你这里一定要点选这个选项，然后将这里面的面组以及隐藏的图源这个勾去掉，然后点选确定， 然后再点选择的确定，确定完成之后，我们点击打开，找到这个桌面上我们保存的这个 stp 的文件，找到这个所有文件选举刚才保存的这个点击导入， 点击确定导入进来的时候，那你就会发现了我们这一个保存了这三个理念呢，就会单独的导出来了，好吗？这节课我们讲解到这里，如果你喜欢我的视频，可以点赞加关注，后期有更多精彩内容。

昨天有个同学问我怎样在导出 stp 的时候保留我们的外观颜色，我们一起来看一下吧。首先我们点击文件选项，点击这里数据交换，找到这里的导出配置文件，点击选择， 再扫到这边的二十 tp， 点击这个设置导出配置文件，然后我们可以看到这个软件默认导出二十 tp 的协议是这个 ap 二零三，但是这一个协议他是不会导出我们的一个外观颜色的，所以我们可以点击下面的高级，我们把这个外观层和主给他勾选上， 这样他在导出的时候也会把我们的外观颜色导出去。除了在下面自动勾选的话，我们还可以去切换一下他的协议。 ap 二幺四这一个斜环是默认保留我们的一个外观颜色的，所以在这里我们可以把我们的协议改成 ap 二幺四，修改好重，我们在这里保存配置文件， 然后把我们的这一个文件放在我们软件的其实目录下面，然后这里确定，然后我们再修改一下，下面这里我们导出 stp 时默认调用的配置文件，点击他，然后这里浏览，找到我们刚要保存的这个文件，这里打开。 最后我们在这里再导出一下我们的配置文件，然后这样他在导出我们 stp 的时候就会自动保留我们的一个外观颜色，大家学会了吗？

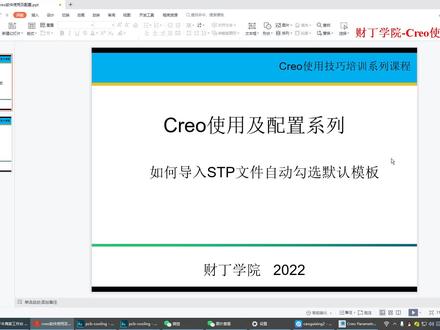

大家好，这节课我们讲科六软件导入二十 tp 软件时有了测试，他会自动勾选默认你的模板呢， 也就是像这个图片一样，平时我们 stb 挡过来的打开或导入的时候，他是没有勾选这个负选宽的， 但我们一个公司或者一个组织，他都有自己特定的模板，都想把这个 htv 软件转化为我们公司内部的一个模板，能够自带我们特定的一个参数， 这就会有方便于我们后期就出工程图时，他能够自动参展标题啦。 所以我们应该怎么样设置他这里会自动勾选呢？我们打开一下可乐的软件， 可打开扣六软件。第一步我们要形成一个习惯，第一步要选择工作目录， 工作目录，我们一选择工作目录，我们这个颗粒的所操作保存的所有文件都会在工作目录里面，就避免他和其他的 文件有冲突，或者是保存到其他文件夹里面，下次打开时我们就找不到，所以我们应该第一步我们就设置工作目录， 我们接着我们打开我们所需要的玩具，对他的 打开就没有使用模板，这一打开我们看看他打开后是怎么样子的，那他就没有参数，你看这里面一点参数都没有，跟我们 哎。配置文件里面关联的餐厅模板是没有相关的，只不过这里他有，因为我们配置文件里面设置了一个模型式的 配置，所以他显示了模型数的里面的参数，但是他这里没参数，所以这里是目前是输输入不了的，要想输入只能把这个十次变成制服串，这样才才可以输入 算，他就可以输入，直接在这里输，但是这些没改的都是输输入不了的。如果我们有 导入我们默认的模板，我们三次里面就带着我们自己的模板，这样我们就会主页在这里测试， 那我们怎么样去测试我们的配置文件，它能够自动显示呢？我们打开我们配置文件， 我们配置软件就在第一盘这个科利的配置软件这里就在零零空 p， 这个有个空 p， 这个是选举配置，我们是在这个选举配置里面增加一个参数， 我们在最后这里添加一个参数，因为最下面就是一些插件还有换血件了，就添加了这个参数，他就会做到 带的那模板我们保存，我们要关掉，每次我们修改配置软件，我们都要关掉，重关掉软件重启， 从此后他才能生效， 他已经打开了我们， 我们选择工作目录，他已经他是默认了我们上一次选择工作目录，这个暂时我们需要的工作目录我们就不用修改，我们直接打开所有文件或者选择就过滤器这里选 所有文件或者是 app， 这样他就自动带有这个储热模板，完不用他穿成日制文件，直接去掉就做复选框， 我们打开后我们就我们的工具里面就会产生我们模本设置的一些参数，方便我们直接添加这个参数的足， 我们稍等一下，对，已经已经三长了，这是我模板的，我模板测试了，比如这线框这个边是带边显示的， 我们有快捷键，我们直接取消图纸图面，我们看我们工具，对这些他就自带了我们的 参数过来，如果我们来输入直直接在这里输，或者我们直接在这里也可以输入，他就很方便， 这样的话我们建立工程图时，他他都能够，他都能够自动的生产参数，这些参数 就像我们正直接选选择，他就弹出我们的模板，我们有选二十三指箭图，他就出来了， 你看他带有比例，带有这些词了，这个名声是这个名声啊，千宝，千宝材料，因为我们是 键，我们是直接 assy 七八七，你看七八七五四五四这个名称的代号，这个是我们承担我们的土号， 这次带出来到处很方便，如果我们没有带有这些参数，我们就相对打盘点， 所以我们的我们修改这个我们就应该是添加个参数， 人家叫什么三四，对，人家叫个三四就行了。 在空气中添加 这一行后，启动重启颗粒软件 配置文件， 对，我们我们加个符号，给他加入群装， 对，我们重新打入， 对截个图， 我们这节课就讲到这里，主要就添加这一行，这前面都是参数，后面就参数对应的值， yes 就是勾选， no， 它就是不勾选 落叶知弄，对，这节课我们就讲到这里，谢谢大家。

creo 在导出 s t p 图档的时候，这个位置是没有曲线的，如果说想要把区线导出成 s t p 图档，怎么来处理？其实只需要把这个线选中， 选中了之后在基准这个位置有个参考，点击确定， 然后再进行导出，因为选择参考在模型数里面就有这个参考，再选择文件另存为保存副本，选择 stp， 然后在这个位置只需要把这个基准勾选一下，点击确定， 选择桌面，点击确定，这样导出来的文件就有这样的字体了。点赞加关注是更新的动力，谢谢支持。

你在导出二十 tp 格式的时候，你成面也会被导出并且显示出来，你知道怎样让他不显示出来吗？保存在桌面，然后这里类型我们选择到 stp 格式，然后这我们先不做任何配置，我们先确定导出一下，然后再打开我们导出的一个 stp， 然后我们就会发现我们所隐藏的一些线跟一些面，他也会随着我们的一个二十 t p， 然后也倒出来了里面他这些线也都显示出来了，然后我们加上去，避免这种情况把我们隐藏起来，这些面不要让他显示出来呢？然后这样我们再重新导出一下，我们再另存为副本，然后再选择类型 s t p， 然后再点击到我们这边的一个选项，然后把 我们这边的这个协议把它切换成我们这个 ap 二一四，然后再把我们的面组跟这个隐藏图源，我们把它取消。勾选好了之后，我们点击确定，然后这边我们再点击确定，然后导出，然后我们再打开一下，我们导出这个 stp 格式，然后这样子我们就可以看 我们这个隐藏的图源给我们的面主，他就不会再显示出来了，这个只是一个临时的导出配置，需要我们永久性保存导出配置的点赞收藏一下，我们下次再更新永久性导出的配置视频。关注我，每天学习一个小知识。

我们昨天讲解了一下怎样在导出的是 tp 的时候不显示我们隐藏的区别的临时做法，我们先来看一下怎样永久性的不显示我们隐藏的区别吧，我们一起来看一下怎样永久性的让我们导出的是 tp 的时候不会显示局面，我们的另存为副本， 然后类型切换成 stp， 点击这边选项，然后这里协议改成 ap 二幺四，然后把面组跟我们的隐藏图源取消螺选，然后再保存配置文件，把它保存在我们的安装目录上面，然后再保存，然后点击取消取消， 然后我们再点击文件这里选项，然后打开配置编辑器，然后点击添加，我们去添加一个配置，然后这里直接粘贴一下，把我们这一段给它粘贴，从这里填充，然后这里点击查找， 然后查找出来我们这一个之后，我们在这边点击浏览，然后找到我们刚刚立存的时候保存的一个文件，找到我们的这一个文件，然后这里确定，然后这边添加更改， 点击一下，然后这里关闭，然后这边取消，然后我们再导出一下我们的配置，把这个去进行一个替换，然后这个就是我们刚刚添加的这一个，有了这个之后，我们下次再导出我们的是 tp 的时候，我们就不用再去调我们的一个选项了，我们就可以直接定存，关注我，每天学习一个小知识。

在导出通用的 stp 格式时，在选项内是没有导出曲线的这一个选项的，那么如果需要将曲线或者轮廓线一起保存进 stp 图档，应该怎么操作呢？首先第一步，选择需要导出的曲线，点击基准下面的参考，将曲线创建为参考特征， 此时我们进行文件另存为切换到 stp 格式后，在选项内仅需要将基准勾选上，这样就会把曲线一起导出啦。学费的同学点个免费的赞吧，谢谢大家了！
