折弯零基础教学

把这个三个六的先折盘的时候，那个手势啊，人就不要站在这边，你人就站在这个位置啊， 要拿下来，手做好准备来一拿我们手推就推到定位挡子这里吧，有指甲的这样子这样扣住，但是不会夹到手又安全好，如果你这样推的话，那就麻烦了，这样的就会压到手了。小条子，我们不要戴手套这样推啊啊， 不要推那个没档位的地方啊，来喽， 这种定位的你就不要看了，你就不要看了，你人看这边你就不要看那个槽了，这种小条子比较小的时候一定要打起精神来，不能说配合不协调，要注意安全，但是 也要考虑产量的，两个人配合协调有个默契的嘛。料拿上来了，准备好说叠好，连方向都分好嘛了，一拿上来就下刀，然后这个料了，正常我们拿过来的时候 你要把它对齐一点，不要搞的长长短短对齐放好同一个位置的，这样拿上来的一拿扣住，这样就到位了吗？那是吧，一拿这样就可以了吗？对不对？然后手指指甲这样扣住，搞这种小的不要戴手套，明白吗？刚才你一踩就不对了你，你这样子拿上来 看着你这边下刀的，你不是这样子吗？你这边的人肯定是硬很灵敏，一看有没有问题的，要提前想好拿上来了，因为你这边有问题的话你还可以提他，但是你看那边就是说我们为什么说踩机器的，看副手那边对不对？ 那个板小的推到里面去，你要想把它弄出来一定要暂停，不说不那个就把手伸进去，这边人有时候也不可能每下看你的吗？对，好，你来你来踩，我来给你当副手啊。五十块一米，一百二这一条。哈哈哈， 正常来说我们压这种小条子哈，先把刀压到槽里反反一下都可以，就反一下，他有时候有一点偏他会滑下去， 手有点松松，等一下那料有点弹出来了，一定要刀压住槽才能松的。

手指是不能进去的哦，手指进去会夹着手指，就是说可以这样子对，朝外面嘛，朝外面踩的也不要一脚踩死，当他有下来的时候可以松脚再放，调整一下姿势，你们试一下，对手可以另外推嘛？来， 对，顶住。对，你不要一下踩死，控制到脚杆。对， 好好好，松一下啊，松一下，你是不是说还可以继续这样好了再来轻轻按住就可以了，因为你已经有过一下了。这样好， 哎，不是现在，现在是有个问题，你正常你有压，你现在放进去跟出来一点都不一样的。 还有你这样反过来压也有点区别的，你看你这如果反过来这样扣住他哈，这样压看什么效果好，这样他会往外翻， 看到在下真的还没扁吗？好了，他是他是这样子形状，那你这样这样子来，拉出来一点点，拉出来一点点，看他打出来正不正， 他他死编。有时候你从上面压下来跟下面压下来他的挪位啊，有点区别的，所以我们要要把它打正。第一，你这个尺寸有没有折盾是吧？ 也有关系的，都出来就点一点，对点一点就一般，你再点他就越斜嘛，你越扁他就越斜过来嘛，所以说有时候可以就行了，也不需要太扁。

直弯新手看过来，显磨具 剪下膜， 手动定型，剪好上刀下膜。现在我们准备一个测试，先不要换直弯弓箭， 我们先空刀测试，现在测试点动到目标直，这时候如果上刀跟下刀接触就绝对错误，可以用这个弓箭来测试一下上刀以下磨的空隙，轻松放进去， 那就证明是安全的。如果弓箭插不进去上刀下磨，那我们就要进行一个编程的检测，刀具磨具，还有板后板宽、底膜的微口等等。

dna 五三手动页面常规基本操作 第一步，选择折弯方式，方式有四种，通常我们种的最多的是自由折弯。好，我们选择自由折弯。 有人不理解什么叫自由的话，就是愿意改变角度， 根据魔镜配置随便改变角度，这叫自由，走吧， 好。第二步， 长度，长度是你板料的长度，比如说你要折的板料的长度是多少？两米或者三米，根据你设备的长度来定，两米，我就说两米。 修改完之后，产品定位这个地方一般是用在六加一上面，如果说你不是六加一 这个东西，你可以不用管他，我们进入下一步输入角度，比如说你要求折多少度，九十度，那我们就输九十度， 确定校证 a 一和校证 a 二是你角度，校证就像书，九十度折出来的实际角度是多少， 比如说我输入九十折出来是九十一，那就整体减一度负一， 他这个负一你下载 ae 的时候， a 二会跟着同时会变。 如果说你想校正单边，比如说九九十度，歪一那边是九十，歪二那边是九十一，那我想改歪二，不想改歪一，那我们可以把歪一清明。 y 二在负一看到没有这个数字，歪轴的数字会跟着变确定， 然后这个挖一杠轴和挖二杠轴这个后面的数字是他 歪着下来到这个点的这个位置是多少？是这个数字从哪里看呢？从我们的右上角这个地方看，我们竖完之后 运行踩下来，比如一百三十五点二六， y 一 y 二，一百三十五点三五，我们这个位置会显示 y 一走到一百三十五点二六， y 二走到一百三十五点三五，这是他 下十点，这个到了位置停，速度转换点是他变慢速的一个点，就是滑快。 打个比方，这个地方现在我系统显示的是三十六的位置，差不多这里很明显可以看到。 比如说我输过五十，你说他下来五十是不是赶快点？输过五十的话，他会下来到五十的位置，然后变慢速往下降，或者是输一百到一百的位置变慢速往下走。通常 速度转化点会自己计算，不用我们认为去修改， 如果说你想去修改他的话也是可以的，但是他的速度转换点不能大于这个下死点，不然的话你踩下的时候他会直接压到你模具 围城是他踩下去起来的高度。比如说我到下十点起来二十，那我会整数输二十，如果说你想起来一百，我就输一百， 因为有的人他想拿料子出来，根据你的料的档边来算，如果档边大，你把开口打大一点， 现在是九十，然后灯位是自动计算的，不用你去修改速度保压时间， 这个是也是自动计算，也不要你人为去锈钢，但是你是不锈钢的话，人为就自己去加一点，或者是让他自动计算也行。邂逅是他的邂逅距离，什么叫邂逅距离呢？ 是他踩下来压到你板料之后抬起来，然后再回踩的一个高度，比如说他现在是零点零六，他压到了 一百三十五点二六，就是我歪轴的位置，到一百三十五点二六了之后，然后他会起来六十点于标志回到一百三十五点二的时候突然加速向上， 这是他的这一个速度，像折大板的人可能会用上，用得上 大板，我们会有的人会加那个踢走，就是带翻卷 人为去把它推着的话，就是说如果说像这个地方，我们歇后距离改长一点，也是可以慢慢的让他倒下来，但是如果歇后距离短的话，他突然加速向上大把会突然往 下一个力，这个力如果不卸掉，有时候可能会产生一些安全事故。薄速度，这个速度 是我们这个恭敬的速度，通常他是自动计算的，不要我们人们去修改， 你也可以修改，但是他有里面内部参数，会设定最大是多少， 现在这台最大是十二，这个速度也是内部设定的最大值是多少，他也是十二，这个是自动计算的，不用人为修。修改他你 可以改小，但是不能改大，因为内部已经设死了，你改小你改成一也行，或者改成零点一也行，但是这个速度很慢，可能有时候你用的时候才知道， 然后这边有一个等待撤回， 等待撤回是什么呢？通常这个功能在自动里面用的上，在手动页面基本上不用它，这里就不讲解了，今天只讲手动页面。 好板厚，板厚是你现在要折的那个板的材料的厚度， 比如说一点零，我的一点二，一点五，你说一我就收一， 你输了之后，你看没有，他会自动计算的位置都会跟着变，你看外头的位置，因为他你的厚度不一样，他可能计算的位置不一样，速度转化点那东西他都会跟着变。灯位、泄赫距离，还有绕路不长，都是自动计算的。 然后材料你看啊，现在一个货的破度，然后下次点位置一三五点四， 然后压力是十五点一，如果说我改的不锈钢的话，他的压力会更大，然后下次点的位置也会更加大， 看到没有，这是一点零的不锈钢，然后压力他变成二十四点三，线刻距离他也跟着加大。 如果说你是铁板，那你就用铁板， 然后上膜和下膜选择磨具裤，我们点它，你里面哪一个？上膜是你现在 上面装的这个上模是哪一个，你就选择哪一个，比如我现在是一百二下模，同样上面装的是哪一个，就选择 打一个，比如说为十二好 x 轴是什么呢？是你货档量的一个位置，就是你的档边，比如说你十或者二十，二十的档边在二十的位置只有一万，你就说二十 好，输入二十 t 让是什么？通常这机子行的时候可能会用上，这个先不讲解的时间太长了， 这样一般不用你去管。如果说你有飞镖的弓箭，可能会用得上机制型，通常机 这些会用得上二轴零。二轴是什么呢？是你货档量后面的定位的档量，比如说往前往后是 x， 但是货档量还有上升和下降， 上升下降的时候这位为二轴零位，基本上是跟你现在的模具是平的，出零的时候 他这正好跟下模一样平，那个时候你的档，你的档次会挡到你的板料，然后老度补偿， 劳动补偿是你的机械补偿。如果说你折弯的时候中间的角度大，这个时候你会自己去流维修改 或者自动计算，因为自动计算他是有误差，但是这个误差会有一个范围，比如说我两头九十度，他自动计算出来了之后，中间可能会在九十一度 或者九十度半，或者最大也最多会超到九十二度左右，尤为去修改这个修改怎么修改呢？一度，比如说这九十度中间大了两度的情况下，我怎么修改？像这个胃口 这个微也是十二，一度是多少了？我的脑部是补偿，那就是六，那我的朝那就根据朝口的一半，比如说我现在是六折出来，中间大了两度，那我就要加十二，那就是十八。 但是带梅花是可以运行的，因为我现在是自动计算的，如果说老路补偿不带自动计算的话， 他就不会带梅花。你修改他的时候，如果说他是在自动计算的，你修改他他是会带梅花的，但是也可以用 通常这个地方计算出来的，不会差这么多。好，现在按点运行 爆炸料到二十的位置， 二手菱位跟模具一样品。 好，我们踩一下。

反正他正反正反，他怎么压都是平行的，唯一一个比较复杂。在哪里呢？就在这个地方。 这两个地方其他都好啊。那现在我们这边就不管他了吗？啊，你看一下这里又有两个连环的，看到没有？这里啊。 哦又有连环那那好像下棋啊，这个来一步走来一步。对啊，你可以可以说是不碍事吗？就是浅的就拼命折就行了吗？就是你没有把握看前部，你就规矩一点一一格一格过啊，别先跳格啊，就会乱了。好， 现在这里照样可以裁半刀。嗯，没爱没爱是吧？跟跟跟刚才是一样的是吧，其实其实我们是不是我们看这个产品的时候啊？哎哎，等一下我们看这个产品的时候 我们要结合我们的模具是用什么模具考虑进去，比如说方模可能不一样了，方模他不需要，他只要踩一次半刀就好了，其他全部不用。那单捏的能不能一次成型？单捏的什么叫高的？对对对，也方便一点啊。方双微四十六了吗？这里没有，超过四十六我就可以踩死了。 就就不就九十度了。对，就不需要裁半刀了，因为你要了解他是多少吗？对，你看他就不碍事了，看到没有？再再多五个厘米以上他就顶到下面看一下看一下看一下看一下。这里啊，所有每个尺寸 对对，就一一百就可以直接压九十度了。对，可以轻松的话大概都五个厘米都不行。对对对，那这一道也是九十度吗？对对对，直接九十度了。好，所以说这方模折式比较简单一点。这台刚才他是搞到哪里了？他就这里出问题我跟你讲一下啊。 嗯他这里第一刀他踩了九十度。嗯没问题，可以踩，但是我也照他这样踩试一下啊。嗯我也第一刀把他干掉去。对我我看到对就是刚才这个九十度了，但是我这里可以踩半刀。 我这里啊嗯我这里可以采访到我不需要踩死。嗯好，范同学的专业是对他人气是我这里我这里以后可以踩死就没什么毛病。 我照样是他那种做法，但是我这里就没有问题啊明白。嗯下来的时候我们这样的拿在上面放进去是吧拿上面放进去他他没关系的嘛。嗯这个这个按刀放的好打出来就很好。放的不好打出来就不好啊，就一定要平是吧。你看你看 我们我们按到按到差不多的时候我们就停脚，因为你再按下去他斜不过来啊，我们再松开啊，再换个 姿势在他就他就是能达到，你就是有时候侧卧侧卧现在是对吧。看看你在这边来看得到吗？啊这边看得清楚。我来我来我来我来我来看一下啊。这个就很多按刀掌不断就是说第第一次按先被打够。对然后再换个位置。因为要看我们搭边怎么搭的吗 我们这样打下来看到没有。嗯他是这样子的吗看到看到没有。对对他这样搭边的。哦我看还要下一点。哦知道，这开关有点紧，我也掌控不好。还有手轮呢。有啊， 是手轮来了。来吧手轮来吧手轮。手轮关掉了。啊啊就是这样搭边的看到没有啊。对一下图纸好，因为你不换个姿势他搭边他下不来啊他按道不会这样下来的，看一下啊？

今天给大家讲解一下这三种图形用内尺寸法如何做展开，内尺寸做展开的原理。内尺寸相加加上折弯系数。 先来讲解一下四十五到九十度之间折弯展开。先看下什么是内尺寸，上图中一百与一百室外尺寸，九十八与九十八室内尺寸。再来讲解一下折弯系数。再 在折弯机选用标准下模的情况下，四十五到九十度之间，折弯系数等于板材厚度乘以零点三五。图中板厚二毫米，折弯系数等于二，乘以零点三五等于零点七。所以图中展开等于九十八加九十八加零点七等于一百九十六点七。 再来讲解一下大于九十度展开，图中一百四十与九十九为内尺寸，大于九十折弯，变形量小，折弯细数等于板材厚度乘以零 零点一八，等于零点三六。所以图中展开等于一百四十，加上九十九加零点三六等于二百三十九点三六。最后再来看一下小于四十五度折弯，图中一百零四与一百二十九点三为内尺寸，小于四十五度折弯，由于变形量大， 折弯系数等于板材厚度乘以零点三五，再加上零点六。图中折弯系数等于二，乘以零点三五，加上零点六等于一点三。所以 地图中展开等于一百二十九点三，加上一百零四，加上一点三等于二百三十四点六。觉得有用就关注一下。

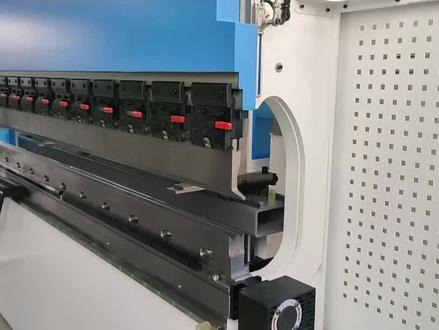

好，开始找这个中心的时候，个人理解有四种方法，有四种办法，看你们喜欢适用哪一种。第一个 比如说好，我在这里直接踩下来，因为他到速度转换点不得有个慢速吗？好，我在这里踩下来 好松脚，因为你在速度转化点的时候松脚，他滑块是不会上去的。如果说，如果说你这在速度转化点的时候松脚，他只会自动往上抬，看到没有，他自动会往上抬， 然后我可以踩到速度转换点松脚，然后他快接到快挨到这个模具中心的时候，你两头看一下中心差不多的位置的时候，我们可以像这样的， 比如说我改他下四点位置，我把它改大一点。好，这最大值是两百，然后速度转换点不动，然后压力给他改成零点一吨，这样去运行。 首先首先这个运行，我们这个锁必须要解开啊，锁不解开是不行的，也是，你看啊，他这个是可以运行的，我说我把锁锁上，你看一下， 好，你再运行，他是运行不了的，看到没有？我们必须要把锁解开，然后我们点运行，他有个模具间碰撞，但是我们知道他要碰撞，我就只要他们两个合在一起。 好，那我们点四好，点完之后我们直接继续点动， 首先压力一定要保证，保证他是零点一吨，就是说力不要太大了，因为磨具的承受压力呢， 是零点七吨，看到没有？我们的模具上面有一个七十吨每米，看到没有？等于说是零点七吨。 好，然后第二个我们肯定要保证软度补偿是零位， 劳动补偿不在临位的话，你这样对中的话，这样就就是说对中的话，他可能会就是说在中间的时候这个地方会抗住， 因为你这里走了一个弧线，他这个刀啊，上刀肯定是一个直线，当他接触到的时候，你要么那边接触到，要么就是这边接触到， 对不对？三点不在一个平面，他肯定只有两点才可以接触，有一个点是接触不到的，所以说最好是让他机械不长走到临位 啊，然后我们再继续往下踩，扔了，听见没有？放心踩啊，你就是这样点动 他，这他这下不了了，你看没有，他已经接触到了，这样可以找到他的中心，中心找好了之后我们把螺丝锁紧，然后通过这样找一个中心，这是第一种办法， 找完之后我们肯定要把所有的参数恢复，点一下这个 y 一杠轴 啊，点一下这个灯位秒都不长，我们也点一下，只要带梅花的把它回车一点，回车一遍的话，他就回到原始的一个 操作的一个页面的一参数啊，这样就是这种办法已经完了， 像这样结束我们就可以自动的去遮板了，看没有，这样就可以遮板了，这是第一种办法。

在 ug 里面我们如何将这种折弯的产品给它进行涨评呢？今天我来教你。首先的话，我们在启动里面进入到这一个钣金的模块，然后选择插入找到这一个转换，选择到转换为钣金，在这里的话我们去选择它的一个基准面， 因为我在这一边的话，我这一个基准面呢是将我们这一个折弯的这个面呢去展平到我们这个平面，所以这个面呢就作为我们那个基准面，选择这一个面直接点击确定， 然后再插入里面，我们找到这一个展平图样，选择到展平实体，然后在这一边的话我们选择这一个固定面，固定面的话，那同样的就选择这一个面，因为我们要将这一个折弯的部分呢展平这一个面直接的点击确定， 那现在的话我们可以看到了这一个折弯的部分呢就已经呢进行涨停了，那这个小技巧你学会了吗？关注雨天吧，每天带你学习一个右击小技巧。

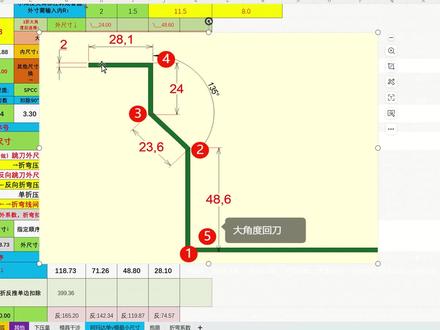

这边一个简单的四道折弯键板后是二点零，这一刀的尺寸有一千五，很长，前面这三刀一般来说不能作为最后一刀，所以说这里必须作为最后一刀，但是呢他靠外不准确，那怎么办？所以说 这里也作为第一刀大角度，三个大角度，一个直角，这样就简单了，那这里第一刀大角度，第二刀，第三刀第四刀，最后第五刀回刀就可以了。我们把板后刀数，角度还有尺寸 按顺序输入表格，因为折弯顺序是从内到外，那么第一刀就是一百一十八点七，第二刀 是七十一点二，第三刀是四十八点八，第四刀是二十八点一，下面这一块是他对应的折弯线，从内向外。那如果说这里是第一刀，这里是第二刀呢？也可以的，这里是第一刀，这里是第二刀，里面是三， 后面是四。他也帮你算好了，第一道还是一百一十八点七，不会变，第二道就是二十八点一，看到没有啊？第三道是四六点四六，第四道是二十四，你说他的折弯线呢？我们看一下，这里点折弯线 他就变成折弯线了，第一个还是一百一十七点零八，第二个是二十六点四五，第四个是二三点四三，第三道是二十五点九，这个对于学徒来说还是很方便的啊。

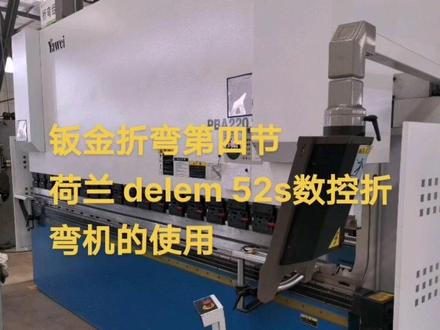

数控装机就是根据板材的材质，厚度，长度， 上下模的选择，自动集团出折弯压力，根据输入的折弯角度，自动集团出上模所需要降压到具体的一个距离。 这台是荷兰的迪丽姆五十 s 数控转机系统中的一种，先要打开这个电源，有开机听开关，等待这个显示屏进入系统之后 再去启动这个油棒， 这里是第三种，这边这个是手动模式，手动移动所有和移动量中间。一种是自动模式，就是数控格外机最常用的一种折弯方式，这边一种是家底折弯，家底折弯是没有角度 收完机的，使用的话就拿这个板子遮这个形状做一个视力 三刀，三刀的话我们来调到程序这里，折完数量这里 往下数量调到三，确定角度选择，这里不要变材料厚度，厚度这个板子 是一点二的版五一点二确定材料类型的话就是， 呃，这个材料是铁板新板，材料类型就是根据拉伸强度不同事先运输进去的，上磨的话就是上磨，一下磨的话这这个槽子使用的是下磨。二宽度，宽度就是就是这块材料的折弯宽度大概在八百左右， 空间数量这些都可以不用填的。矫正的话如果是输入的九十度折出来只有九十一度，那么我们可以在这里较正负一度， 暂时这个机器角度的话还可以，暂时就不要付这个靠山的。矫正跟那个也是一样， 第一刀三十，第二刀一个二十七， 二七的话退让来退让，一个二十角度都是折弯九十度，九十度都不用变开口高度，开口高度指的是这里的高度， 第三刀的话是个二十五， 哎，我们把光标移动到，光标移动到第一道上面， 然后按这个直行键， 非常简单的一个示范之望上下模的选择，上模的选择的话刚才我们选的是一，因为这里面的数据都是提前输入进来的， 你可以把家里面所有的刀具都提前输入进来，一二三，这样下次用的时候直接输入代号就可以。 下模的话也是这样子， 材料类型的话是在这里，材料， 材料不同材料的拉伸强度不一样，他都是事先这边都是输入好的， 我们刚才是新版铁板三，拉伸强度就在这里。

啊，这个折弯好像他展不开对吧，但对于这个折弯键展开能做到准吗？有很多同学很疑惑，老师这个折弯键展开 啊，能不能跟 cd 做到一样子啊，完全是可以的啊，那怎么展开？看清楚用到的命令也是比较简单的 好吧，用到的命令是非常简单，来啊，第一个展开的命令啊，展开之前我们先备份一个土壤啊，一个产品啊，因为这个是原产品，我们再复制一个出来，免得 对吧？啊改掉我这个产品的啊这个零件的，好吧。啊，那我们就比分在第四层来，下面我们开始展开展开吧。那我们现在用到一个折弯展开全部展开， 那折完展开呢，又如何做到跟我们 cd 一样准呢？那这里面就关于照这里面的一个中性因子好吧。啊，什么叫中性因子呢？呃，在 很多公司标准上面都有啊，每个公司的一些标准不一样，就比如说我这个标准上面都有好吧。啊，这里面有按照经验系数展开的，这里面有按照那一个阿比 t 的一个 k 四数 好吧，啥意思呢啊？我看一下，这个是直接就是另一个单，我们折弯角度是九十度，然后啊等于就尖角啊，就是没有圆角，没啊角的情况下啊， 就可以直接用这个系数去乘以我们料后就可以得到我们的补偿值，好吧，这是一种经验系数，那上面这种啊是我们的一个啊比 t 的一个系数啊，比 t 数数。来，我给你展示一下这个东西怎么玩的啊？看清楚啊，首先呢我要知道这个 k 系数。怎么知道呢？你可以先了解一下材料厚度多少呢啊？ 两个毫米的啊两个啊，两个毫米的料。 ok， 两个毫米料以后呢，我们先按阿比提这个阿紫的时候呢 啊除以 t t 我现在已知是两毫米。那这个啊呢啊指的是我们的内啊，这个应该知道啊，做模具设计你不如果说连这个啊是啥你都不知道，那你就不要做了啊，白做了，跟你讲好吧，这个基本功啊， ok， 那么这个最小半斤是啊 好吧，你这个内啊啊啊对吧，然后上面这个里面你再分析下也是啊，那二除以做呃内啊啊 以绕后，这个时候就等于一，那一是多少啊，你就打开啊这个系数表啊，去观察看一下好吧，哎， 当他 r b t 等于一时候这个 k 系数是哎，零点三一，明白吗？这个是这个，一个这样找了一个比值啊，同样呢，我们再看一下上面这个呢上面这个同样的这个是零六啊，这零点五，我们同样也是可以直接呃零点五啊，比我们的料后 啊，零点五除以二就是啊，零点二五啊，不会算的，就打开计算机没有关系啊，这个东西你画模具东西不是说考验你的数学有多么牛逼啊，有没有做过奥数这个玩意，你不需要搞这个东西，你只要保证你的数是准确的， 不行的好吧，其他你去用计算机也好，手机也好啊，这东西领导看不到的对吧，人家不管你那么多对吧，但你如果单看担心打开计算机人家笑你什么，你不用担心，你直接用优居命令也是可以做到。好吧，来我们上面就可以知道，来 再查找另外一个指纹啊，那我们呢先展开吧，我们知道一些事数了来快速展开，展开的方法比较简单，全部展开，选择面选择阿角，好吧， ok， 这边先给他们评一下，说后期我们再拆公益不急啊，这个位置就是刚才阿比提子的一这个时候的中心一指就是零点三一直接输入 啊。这边同样的也是啊，这个零件简单吗？好吧，可能你在 cd 里面还要去啪嚓啪嚓一大堆，哎这 u g 里面三 d 软件里面直接书面选面选书参数。哎这就出来了，稍等一下。 嗯这个走弯好像他展不开对吧。啊因为啊还是那句话嘛，在我们呃用软件这东西软件它只是工具，但是这个工具有些时候往往就会不行。来看清楚怎么整，我们退一去。 啊，刚才到这一步啊遇到问题了啊，我说了软件不是万能的，人也不是万能的好吧。啊软件不是万能的，当软件他不行的时候我们要学会用软件来解决这个不行的问题点好吧。啊那怎么解决？来我们先退回去，既然这个展不开那肯定是有问题的，那这个问 你又如何解决？来再来我们看一下再往下走。刚才哇到这个位置他展不开了啊，我的乖乖怎么办呢？哎看清楚我们可以进行进行一些处理，最简单处理就是用这一个优化面的命令进行处理 啊，是试上啊，注意试上就说行还是不行可能还不知道。好吧，那我们先来直接框选点确定把报告取消到啊再说最基本的一个解决方法一个思路。好，我们再来试试上那我们先不管那些系数问题哎可以了吧 啊所以说有些时候就是那么神奇啊神奇的来啊对吧啊真的不得了啊有些东西就真的我看到他们展开真的很痛苦啊其实在我这里这种指望展开其实一般基本上没什么难度。为什么呢。因为哎我知道他展不开的原因有有好多种可能 对不对啊你们自己猜一下有什么可能对不对。好吧行了不多说了啊不卖关注了我们直接输入我刚才计算出来的这个中心音字就哦了啊选择面选择按脚。好吧这个玩意你这些画家电魔术展开这种盒子把这种都哎指完了这边又不行了。 对来我看一下这个也是真心一边行一些不行啊啊刚才打再展开这一边大面展开说是没问题但现在展开这个时候又不行了对吧来吧这个时候我们可能还要放其他的大招了估计来怎么整呢方法有以上两种。 嗯简单的方法就是直接看看能不能通过重新造一个面的形式。怎么造啊。就是扎后的方式 k 啊就是扎后命令啊料后多少二点零好吧啊还是那句话软件这个玩意他是不好 好使了不听话对不对。不听话那你自己想办法让他做到我听我话。好吧来确定来我们把传出去的我在试试看还行不行啊如果还是不行可能就 就只能用老方法啊那个手动的方式了对吧来再试上吧。这个时候真的是纳闷了这两边按理说是不会影响才对但是他就不给我展开。好我们先看一下先不管在这个系数先我们先确定一下。 哎可以了啊那应该是这个产品是有一点问题但是我问题解决了。那解决了啊你大方去看一下检查他是哪里对不上或者哪个位置 吧。啊这个直接重新说白了重新造了一个产品以呃产品的表面去扎后了一个零件出来。好吧这样子吧这个可以保证我当前的展开是可行能做。 ok 来这个位置颜色改一下啦 不要这么黄，太黄了上沙眼眨眼睛啊。好吧我们换一个颜色吧。好啊来 啊这个都是比较简单了，来选个面选阿角然后把这个位置的中心音质干计算啊。 呃怎么搞的。如果说没有这个系数表的同学到时候可以关注老师啊私聊老师啊给你发一个也是小意思对吧。因为很多同学哎。这个中心英子这个表在哪里呢啊当然还是说一句话啊这个 k 一世纪数或经验值的展开系数表啊每个公司它的标准啊 可能有一些出入有些不一样。好吧如果说你们公司有更严格的就按照你公司的卫生间说呢。啊因为模具厂啊都有自己试验的数据。啥意思呢。就是自己啊以前啊在拿了各种产品去调试啊试出来了一个补偿值。 好吧啊说说啊这些要注意啊。好那个再来对比一下刚才有一个那个零点二五的 k 系数在哪呢。零点二五啊这里面零点二五那就是零点二跟零点三之间。那就零点啊就可以直接就是零点二三吧。就是这个汽车模型问题不大啊，那就零点二三， 没有零点二五了，他，他在那个。呃呃，不对啊，看看在哪呢啊？零点二到零点三之间对吧？你取零点啊？啊，看见吗？这里就差一条啊，那直接取到，零点三就取，直接取到，因为刚才算出来是那个零点五 的一个料后啊，零点五比料厚的时候就等于零点二五，但是这里面中间没有一个零点二五的数。那你直接取这个啊，汽车毛里里完全是没问题的，你不用纠纠结这么多对吧？啊？像那些精密磨具啊，他可能还有根系的一些数，好吧。 啊，做这个表格要知道啊，要适合。呃，就说自己要适合用才能用才去用，好吧。啊，这个位置来选择我们的面，然后选择这个啊角就可以了。哎，选错了， 好，展开了。好吧，这就是一个第一步的一个全部展开，把这个零件啊进行展开了。

那肯定是一二三 对。后面打 看到没有？这个继续。 听说你两 这里看的不要偏差太大。这个盐很准的是吧？还有刀吗？还有一个 二十分哇，你那边等一下，你停一下，你看那么快来一张进去两个点对吧。 高低啊，这里面打一点。

今天来说三个知识点，一、速度转换点二、参考 y 二、定点起刀三、脑赌补偿。 先来说速度转换点，也就是速度由快开始变慢的位置点，当速度转换点没有输入数值时，使用的是系统默认的数值。以我当前使用的数控机为例，速度转换点默认值为十毫米。各位注意观察速度在变慢的瞬间高至与底槽的高度距离， 现在我把速度转换点改为二十毫米，再来看一下下刀变慢的位置距离是否发生了改变。 点击 f 三，选择折弯模具，然后点击确定。进入折弯模具页面后，接下来要说的是定点起刀，当刀具下到某一指定位置后自动升起，在参考 y r 的位置后面矫正需要定点起刀的高度数值，这里我输入的是四十五毫米， 来看一下刀具是否能在雨下模四十五毫米处自动升起。 最后来说一下脑赌补偿，点击 f 四，进入校正页面。脑赌补偿只要补偿的是油氨基中间位置的压力，当折出来的产品中间角度需要调整时，可以通过增加或者减少脑赌补偿来进行校正。

今天我们进行零基础游击十二钣金学习第三节钣金折弯第一部分， 今天主要讲两个方面内容介绍钣金折弯的作用。第二，在钣金折弯中弯边形式及相关参数的设置，双击油漆十二， 点击新建，点击 n x 钣金，点击确定，进入 n x 十二钣金模块，先画突出块，选择绘制平面， 确定会这个矩形 我们要放在图形中间，咱几何约束方式，终点跟着原点对齐，水平对齐， 竖直对齐，终点和这一点竖直对齐，往下中间了关闭标注尺寸， 我们双击把它改成一百，改成二百， 再表示 一百，确定关闭完成，我们输入六个数确定。好，我们现在看弯边，点击弯边命令第一个选择边， 你选这个边，我们看这形式完完整的全部弯边过程，弯边过来，对吧？这第一个完整的，完整的要他有一个完整的下来看底下的一个在中心上，我们给点中心上，他以中心为基度，宽度为 八十的距离，在中心还可以变化成在端点，那么我们点击这个边，指定直线 在端点，从端点开始我们可以输宽度是多少，长度是多少相关尺寸，我们还有 重端点，看这边距离，可以收收收尺寸，这边十看，点击十，他到这边是十，我们可以输入改一下尺寸四十，从这就变成四十了， 从两端第一个四十，我们把它指掉去的十，我们改它改成 五十他从，这是一个宽度选项的方法，从两端定尺寸， 那么长度，长度我们竖的，角度竖的，再来看参考值，这个参考值呢？还有一个看尺寸的一个方法，就我们这个长度参考值，我们看再点应用以后我们 再翻一个完整边来看，完整这边好，我们看这个尺寸，这样比较好看，尺寸 好，我们看参考程度。副版就从这一段从圆弧的开始，长度时 六十，我们再看，如果从内侧看，他现在明显下来了，从这一段看从内侧从这段上去重，再上去是六十，从外侧我们再看 他下来了。从这开始有三种尺寸，第一个副板从上，从这个圆弧边开始，内侧从这底从这个底边开始，从这个边那边开始。外侧呢？是从外对外边开始。那么还有这个内腔渐行驶的宽度方面开始内腔行驶 看，我们看一下变化，材料内侧不动，那材料外侧呢？锁在这看你这这个边定宽度的折弯，从六开始开始的， 外侧再开从这边开始的。所以我们以后定住这种片子的一个呃尺寸的一个标注，那么这边还有个防止纸裂口，还有圆形，我们看这是防止纸裂口，圆形我们再绘制一个，它还有个方方形，我们看再绘制一个边来看， 我在会这个边的中心， 我们改成方形，这直接回成方形，那我们可以点确定， 这是我们今天讲的弯形的波轮可以波动，可以选择我们的位置，那么我们来展开怎么办？展开来点击插入命令里边成型，有的伸直，我们选择基面，然后再框选 确定它就伸，伸直了再恢复原状呢？我们再点击插入里边的成型，重新弯曲，全部框选确定就恢复原状了，谢谢同学们，这是我们今天讲课内容。

折弯机基础操作教程，本期我们主要分享下东上升式折弯机基本操作，一、打开设备总电源开关。二、打开折弯机操作面板电源， 待折弯机操作系统运行启动，打开进入四伏数控折弯机操作系统，系统打开后，我们开始对刀， 首先踩动踏板，将前下滑块下到最低点，点击启动液压开关。 对刀时我们操作将手和外轴分别回到原点， 观察 x 如何歪轴是否回到原点。 点击手动开关手轮开关，打开手轮速度调到十倍速，点击歪轴对线转动手轮，使下滑块与上刀牌贴合操作，转动手轮时一定要慢， 地面因过快撞上上钩，临近贴合点之后将手轮速度调整一倍速。注意观察当前压力， 继续转动手轮，使机舱压力值达到六十，压力值到达对刀压力， 点击零点确认。点击进入产品管理界面， 点击编程页面，在产品界面输入要折弯的尺寸，输入折弯尺寸以及版料长度和折弯角度，调整材料版后背槽角度，背槽宽度。本期折弯机基础操作分享到这里。

对不对？那这个二十是不是有两个角？那是多少啊？十九对两个角就扣两个就变成十九了吗？从这里到这个中间点到中间点本来是一十的， 那你说他往上面一合作来的时候，如果按内指算，他是不是缩小了零点五，外指的话是不是加大了？零点五就这样子来了。
