之前我们讲过调试天线匹配的主要参数指标和调试匹配的目的，但是很多小伙伴还是有疑问，今天我们再详细说一下，为什么不同型号的产品，即便是用相同的天线也需要做主抗匹配调试。 这是我们的一块天线平菇板，可以看到在目前的状态下，天线的斜正频率是在八百八十兆赫子， 然后我们把这块平固板放置在一块塑料上，可以看到此时的天线邪正频率已经去到了八百零三兆赫兹。 然后我们再把另外一块塑胶板盖在天线正上方， 这时候我们看到天线的斜正频率已经低于七百五十五兆赫子。 天线的特性是当他附近的戒指发生变化时，天线的主亢就会随之发生变化。刚才我们看到的这个实验就是天线附近的戒指发生了变化导致的。 刚才的实验仅仅是模拟了不同塑料壳的影响，但实际上金属导体对天线的影响更大。 在真实的产品中，电路板相对天线的位置、 电路板上铺地与天线的距离、 pcb 的厚度、外壳与天线的相对位置、电池屏幕的大呢 等大的物品都会对天线有影响。因此哪怕是用同一个天线，只要天线附近的结构发生变化，都会导致天线的阻抗有明显的变化。我们在设计天线时，都需要在天线上预留匹配网络， 通过调试天线的主抗匹配器件网络来对天线性能做一个校准改进，让天线在我们的想要频段上处于正常的性能状态。 这里需要说明的是，即便是不做这个主抗匹配调试天线的功能仍然是有的，只是通信距离和信号强度方面没有调好的状态那么好， 所以即便没有做天线匹配，天线也是可以正常工作的。

今天讲一下什么是天线的主抗匹配调试。天线的主抗匹配调试就是把前面讲的天线助波笔和回波损耗性能进行优化，从而提高天线性能的过程。 具体的天线匹配调制方式就是在天线和射频信号线之间加一个派行或梯形的匹配网络，如图就是一个派行的匹配网络。原理图， 通过反复修改这几个元器件，实现天线助波笔和回拨损耗的优化，使得天线的通信距离、贷宽和稳定性得到提升。下次我们来讲讲为什么天线需要左方匹配。

只要你在，他站在地球的另一边看月亮。

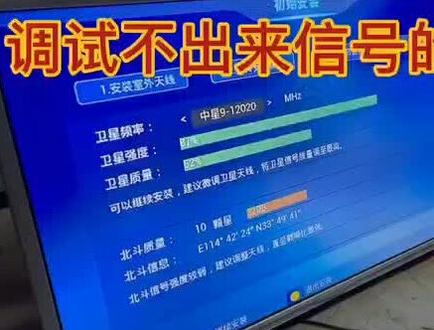

下面给大家讲一下调试不出来卫星质量的几大原因。一个是 卫星频率，客户私自更改微信频率，我们要用默认的频率是中兴九幺二零二零，这个不要去动，他如果动的话就会造成调色不出来信号。还有一个就是 小锅放小锅纸这个地方要保持一个平面，就是小锅要放在一个水平面上，有的客户家里面，他房顶的话，他是一个斜面的房顶那种， 这个时候我们要把它电瓶电出来，一个就是能放小锅的一个地方就行了，电这么大，小锅能平放在上面。 还有一个原因就是放置小胡的地方，西南方向不空旷，咱们这个小胡的方向啊，他是西南方向，他西南方向一定要空旷才可以， 你看像我这样子哎，前面还有一个墙呢，我还能调出来信号，因为这个墙的话距离我大概有五米远，五米远，五六米远吧。然后但是他的围墙不高，也就是三米的样子吧，两三米的样子，如果说你距离围墙 这么远，围墙只有两三米高的话，他是遮挡不住信号的。但是说围墙一下子十多米高，或者说前面有个房子，你像如果说西南方向是这样子的，直接就是一栋楼房，他那肯定找不出来信号啊，百分之一百遮挡了，对不对啊？但是 客户调不出来信号最多的一个原因就是这个伸缩杆高度啊。上个视频咱们不是讲了吗，这个伸缩杆高度我们要从最低的，就是先把它降到最低，缩到最短， 然后每在正南和正西之间转动一次，如果没有出现卫星质量，就把这个伸缩杆高度上调一厘米，然后 在正南和正西之间再转一次，如果还没信号，还需要继续上调一厘米，再重复的在正南和正西之间转，就是重复这样的去操作。 那有的客户呢？他就是升高了一厘米，在正南和正西之间转了没信号，又升高了一厘米又没信号，然后他就不继续升高了，他就不继续升高这个伸缩杆高度，继续去转了，那这个肯定是错误的，因为伸缩杆高度他可以， 他还可以往上面升高，他可以大概往上面升高十多厘米，那我们不知道该升到多高的时候有信号啊，所以我们还要继续一厘米一厘米的这样去测试啊，也许升到五厘米的时候有信号呢，也许升到十厘米的时候有信号呢，对不对？这个都是有可能的， 对不对？因为每个地区的这个高度都不同的吧，所以我们不要说升高了一次，升高了两次，升高了三次， 就是在正南和正西之间都转了三四次了，升高了四五厘米了，三四厘米了没信号，然后就不继续去升高，不继续测试了，那这样子是不行的。 我们假如说身高了一厘米、两厘米、三厘米、四厘米，转了都四次了，在正南和正西之间一直没信号，那这个是 我们还要继续去升高，一直把伸出杆高的拉到不能再升高了。如果说我们一厘米一厘米的这样呢？每升高一厘米，就在正南和正西之间转一次，升到最后有两个杆子要分开了， 如果还没信号，那这个时候我们才说才能说是调试不好，对不对？因为我们把所有的角度都给试完了。 还有一个就是我们这个伸缩杆高度，一次只能说身高大概一厘米左右，你不能说一下子拉高，拉到拉链拉高两厘米， 因为如果说你一下子拉高很多的话，他中间很多这个高度我们都没有测试到，因为伸出感高度向上升高一厘米的话，小郭面向天空的仰角的话就改变了很多，我们一次尽量是拉高一厘米左右，不要拉高很多，一次性 调色不出来的几大原因也就是这个西南方向不空旷，然后小锅放的不平， 微信频率调错了，伸出感高度没有继续再测试了，就是这几个。还有一个就是高频头要装正确，高频头的接线孔垂直朝下，然后这样子装的就是对的了。

啊，今天我们用这个适量网络喷仪呢给大家演示演示如何调调试这个 pcb 天线啊。嗯，我这呢有一个小的 pcb 板啊，大家看一下。 嗯，这个小本呢，他是这个样，嗯， 从这个芯片这个角，这个角呢是一个输出角发射的啊，过来之后呢一个电容串接一个串接一个电容串接一个电杆，然后到一个金属条，就当个天线了啊。嗯，这个天线呢实际上也可以腐蚀到这个用这个 pcb 板啊。 嗯，腐蚀一个天线，嗯，为了达到最佳效果呢，那个引出来是最好的啊， 我只是用这个办法呢给大家演示一下。这个呢就是从这个天线端到地之间并连了一个小电容。这个这个电路呢其实很简单，那个， 嗯，没有那个排行网络正常呢，按说呢应该有一个排行匹配，就是从输输奖。嗯，在这个串联鞋内这个地方 l 四形式穿连鞋内，在穿连鞋内的前端或者后端接一个排行网络。 呃，再到这个天线是最好的，因为这个呢比较简易，我只是给大家会演示一下，因为这个你没有可调节的东西，顶多是在这调节一下这个电容。嗯，我只是演示一下这个 啊使用方法了啊，操作方法，嗯，就是用这块电缆，这按说呢应该有，我用这个转接头正常，我 用一个这个 sm 的工头啊，这段是开录的啊。嗯，首先呢就是把这个， 嗯，小仪器呢这个小数码呢调准一下，调准的时候呢，那首先设置个频率范围啊，我这个小板是四三三的啊，所以我设置了一个中心频率呢是四三三兆， 嗯，扫宽呢是一百兆啊，这个扫宽呢，不要太宽啊，不要这个啊，从五十开到三级，那这个史密斯图上他会转好多圈，你都看不到是怎么回事了啊？嗯， 这个主播的这个标尺线呢，就是一个跟上的一点零，因为刚开始调呢，我可能不知道他啊能到多少，所以说调的这个这个幅度，这个这个比例 比较大。嗯，如果精细调呢，可以每人格零点一，那就看你自己的水平了啊，有的可能能调到主播， 呃，到一点一就是说实验这个板呢，你调到主播一点五以下啊，就算合格了啊。这个如果你调到一点零，接近一点零，那啊非常棒了啊，就看水平了啊。嗯，我给大家演示一下，叫准黄色的不带针的啊， 张口一点右下角啊，这个 校准校准，重置，一定要重置校准啊，重置完了之后开始校准，点一下开路 啊，看一下开路， 这是黄色的带针的，这是短络胶准， 拧上就直接可以点击啊，这个不影响，因为他程序里边已经做好了这个延迟了。那这是个负载，就是长一点的带针的， 然后拿一个，拿一个，两档是 sm 一的通轴 同路线，把道口一和道口二连接起来，进行直通校准 啊，这痛 折腾完了之后呢，一定要点完成，不点完成的话，这个教程是没没结束啊，没完 成你再点完成，点完成之后呢，你可以不保存，可以直接去调试，但是一关机呢，他就复位了啊，你可以把它保存到一个存储器里边啊，这样下一次开机呢，直接调用。 大家看到端口一副空载的时候呢，马可怜在史密斯啊，最右端，中心线的最右端，这是教轮好了啊，嗯，咱把这个通电缆呢拧，拧上， 拧上之后大家可以看到已经跑到上面去了，成干性啊，看到吗？成干性。嗯，为了消除这个同桌电缆的这个这个参数呢， 咱们可以用这个电延时的这个功能，把这个外接的这个电缆呢这个时间啊给他 消除掉。电压石，嗯，因为他是成溶性吗？也就是说他是超前的这个时间，所以说给他之后负的，嗯，负的八百平米了， 负的八百五十匹秒 啊，这个就有点过了啊，负的八百二十平秒 啊，看一下输入负的八百二十匹苗啊，基本上就开 可以纠正到这个史密斯的中心线的最高端了啊，这个相当于就把这个外置的这个铜锣铜锣电缆呢给这个这个参数呢给消除掉了，那么我们就把这个铜锣电缆呢接入这个 pcb 啊进行测试， 嗯，大家看一下，嗯，这个呢就是聚一下胶 啊，这个芯呢就接到这个电容的左端了，这个窗帘鞋跟就是从那个芯片出来， 嗯，到这个电容的左端，嗯，外平币层呢，就接地啊，这个焊点呢是接地的，嗯，看一下，我拧上， 把它拧到这个石板上， 嗯，拧上之后呢，你大家看一下 他的柱波呢是二十点五，主炕呢是八点二四欧，呈现感性，七十七点八 g 啊，正的， 那么这个机器呢还有一个好处呢，他会给到一个告诉你一个如何纠正，大家看一下这个 在这个主菜单设置里面啊，大家点下右下角就弹出主菜单设置，嗯， lc 匹配，大家点一下，哎， 点错了啊， lc 匹配，大家看一下就会出来这个菜单， 这个呢就是实际上是一个排行网络的一个如何匹配的一个参数？这个电路呢？这个电路呢就是一个排行匹配电路 啊，这个地方呢就是原端接这个接收芯片或发射芯片的这个或者收发芯片的这个输出端。呃，这个地方呢 是原端并联的软件啊，并联电杆或者并联电容，这个呢是串接 串接电容或者串接电杆，这个呢是负载端，负载端呢就是串接电容或者串接电杆啊，这就是一个典型的一个 排行匹配网络啊，总共列了四个，四个呢，这个呢就是在这个原端 啊，并联一个十七点八匹，串联一个都是在原端啊， 串端串联一个六点二匹。有人说需要并联一个十六点三批发的电容，串接一个六点二批发的电容，就可以纠正到主播啊，一点零了，这是理论值啊。第二种匹配方式是在原端 啊，并联一个八点二，那横的一个电杆还是在原端串接一个三点八 批发的一个电容，也可以纠正到五十五亩。嗯，这个呢就是在这个 负载端了，在负载端呢，这个是串接啊，那个一个六十七那横的一个电杆，并接一个六点五五 p 的一个电容啊，这是一种方式。还有一种方式呢，就是 啊，在这个负载端啊，串接一个两批发的电容，并接一个二点七二点八批发的一个电感电容，也可以纠正到五十五亩 啊，因为我这个小 pc 背板呢，他比较简易，他没有这个排行网络，所以说呢，就是没办法去纠正了啊，这个就不好纠正了。嗯， 大家那个设计 pcb 的时候呢，就是从芯片出来呢，一定要接一个 p 这个拍摄网络，然后到不管是从 pcb 上是俯视出来的这个天 线，还是说是外接的这个天线啊，一定要一定要留出这个匹配电路来，不然的话你纠正的时候你是很难纠正的啊。有的人说呢，这个东西施麻呢，根本测试不了，调试不了这个 pcv 电路，就像我这个似的，他能测到，但是你没办法纠正， 所以说这个我这是随便拿了一个一个一个 pcv 版给大家演示，因为他上面没有排行网络，你总纠正你并连电电容只能是穿鞋垫，赶紧都穿不了啊。所以说这个， 嗯，大家那个电褥呢，这个有喷性网络就很好匹配了。嗯，这只是一个，就是还有一个呢， 就是关于这个，这是这个频率还是比较低的，这个，嗯，好搞一些，如果是二点四 机呢，那个频率比较高，他这个分散参数呢，都比较严重，你外接的这个电缆就影响他，所以说呢，呃，在调试这个二点四机的时候呢，一定要把这些元件呢都焊好， 然后芯片的输出角呢给他挑起来挑断，这个挑起来就行啊，如果有的是就是这个焊角是在这个 这个这个芯片的底部的那种呢，嗯，你最好是把这个从他输出脚到这个穿鞋的电容之间呢，给他用 壁纸都要给他割断，然后在这个电容这个和地之间接入这个投入电缆，调试后边的排线网络啊，调到主播小一点五就合格了啊，但越低越好啊，最低到一点零，但是你很难调到一点零，小一点五就算合格了。嗯，尽量，就是说尽量模拟 这个芯片的实际使用环境，因为大家你有了这个视网之后，你就会发现你手靠近这个 pc 变版，主播曲线就会变化，所以说呢，呃，这个 啊，大家就就慢慢的就就体会到了，这个高频上是就不那么简单，所以说就是尽量模拟实际的使用环境去调试它是最准的。 那么大家可以看一下，你比如说你调的主播是小一点五，你看一下这个效果，这个传输距离，嗯，如果是主播是九或者十，你再看一下传输距离，他肯定是不一样的啊，你大家自己去体会体会，我只是给大家说那么一个思路，嗯， 那个我的电话呢是幺八九五四幺八五三六九，我的旺旺用户名呢是电子之家八八， 阿拉伯数字的八八，今日头条呢头条号呢是也是电子 gr 八八，阿拉伯数字的八八。嗯，大家可以跟我联系，大家伙，咱们是共同探讨技术，共同进步啊。
