哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师贝贝。今天我给大家介绍一下弗鲁克的这款手持万用表，接下来我们一起进入正式的介绍吧。在使用一个手持万用表之前呢，首先我们要观察他的这个插线孔， 你看这块这这个标志意思是可以测二极管，这个是电容，然后上面是电压以及电阻，然后这个就是一个通用的端子， 也就是说你如果要测这几个，比如电阻、电容以及电压，还有二极管这些的时候，你的正极表笔是接在这个地方， 然后这边的话这是测电流，然后注意的话测电流是有两个，这个是到安的话，就是这个表笔就插在这里，但是如果你测的电流只有 毫安微安的话就插在这里，这就是四个接线的介绍。然后我们再来看一下这个， 这个现在的这个档位是处于关的，你要打开的话拧到你想要的就可以。这个是测交流电压， 上面有一个波浪号，然后这个是测直流电压的，然后这个是测到毫伏级的电压，上面有直线也有这个波浪号，意思是他可以测交流，也可以测直流，然后这个地方我们看这有一个欧姆，他就是测电阻的， 为什么它上面还有两个呢？这个是可以切换的，按下这个键，这是现在是切换到了测试一个导线的通断，然后再按一下这个是这有一个标志，我们可以看到这就是测二极管，然后再按一下这个就回到了测电阻的量， 然后这个是测电容，然后这边是测电流的直流和交流，他们的档位是通用的，然后这个是安，这个是毫安，这个是微安，这个就是他的一些介绍。然后这个键呢是如果你在比较黑的地方使用，你打开它，它会有一个背景光， 我们现在可以看到屏幕上有一个凹凸，也就表示现在是一个自动量程，如果你想要切换为手动量程的时候，就按这个键，现在就是可以切换为一个手动量程，你按一次他的量程就会变化，我们可以看这是铅哦 照如果你又想要换回自动量程的话，你就按这个键，按两秒他又会回到自动量程，然后这个键是干嘛的呢？就是说如果你测量 一个电阻值，然后现在测出了一个值，你想要看到这个值，因为你把电阻一拿开的话，他这个值就会消失，但是你按下这个键他就可以保持，就是保持你当时当前这个测出来的这个值， 那么就可以按这个键。然后就是使用这个手持万用表的一些注意事项，首先根据我们要测量的值来检查这两个表笔的位置是否正确，这个一定要注意。 然后你再用这个表笔就是连接你要测的东西之前，你一定要看你选的量程是否与测量对象相符， 但一般来说我们使用的是呃自动疗程，这个可以不用管，但是如果你一定要看是否是自动疗程，如果是手动的话，你一定要看你的量程跟你的背侧的档位是否是一致的。然后测量的是 时候就是你的手，不要两个手都接触这个金属表笔，这样测出来的值是会有影响的，然后如果你在测量中要换这个 档的话，这个表笔一定要离开你的背侧器件。然后还有一个就是记住测电压的时候表笔一定是并联在电路中，而测电流的时候表笔要串联在电路中，这个不要忘记。今天 我们主要介绍的就是手持万用表的基础的使用以及他的一些注意事项。如果你对今天的视频还有什么疑问的话，欢迎在视频下方留言或者私信我们，谢谢大家。

嗨，大家好，这里是安泰小课堂，本期我们给大家分享一下福鲁克试播表一些常用的操作方法。这款试播表呢，它是集成了于试播器、万用表以及记录器功能三大功能于一体的一种 测量仪器。本期呢我们会主要给大家讲解一下试播器的使用方法，接下来请大家跟随我们的视频一起来分享一下，请大家仔细听 给大家讲解一下他的试播器功能。这个试播表呢，他有两个通道， a 通道和 b 通道， a 和 b， 如果我选择 a 通道的话，按一下大家可以看到这边可以选择关闭或者打开通道， 然后这个 f 二呢，可以选择他的偶和方式。 f 三呢可以选择他的这个衰减笔， f 四可以选择在里面设置他的这个贷款限制功能。接下来介绍下面这些选酒的一些作用和符合豪符呢，代表的 是他的这个垂直档位旋钮，这个上下三角形代表垂直位置旋钮可以上下移动咱们这个机线的位置。 sns 呢，他代表的是这个时机，和试播器上面的时机旋钮的作用是一样的。 最下面的这个代表的是石博器的水平位置旋钮， b 通道的这两个他的意思是一样的，然后 这个凹凸呢代表的是他的一个自动两成后的让他就是代表的是一个保持或者是 个他的继续运行。比如说咱们测试一个波形，如果不方便观察的话，咱们可以按一下保持他现在的一个测试的一个波形，然后再按一下 round， 就是他可以继续开始的一个动态测试。最中间的这个代表的是他的这个触发源，可以选择他的触发 a 通道、 b 通道及他的外部触发， 还有他的这个上升严和这个下降严。 f 三呢是一个自动电瓶处罚和用户处罚，咱们可以再按一下这个试播器选择的这个按键，这个 f 二，这里面可以选择添加测量，添加一些你想需要的一些值。本期呢我们的视频就到这里，下期呢我们给大家分享 试播表的欢用表测试功能。如果您对一期操作或使用有什么疑问的话，欢迎到视频下方留言或私信我们，我们下期再见。

这个档位测交流， 这个档位测直流， 这个档位测豪服。这个档位有四个功能，可以测二极光导线的通断，还有电阻电容。现在这个档位是测电阻， 这是一个二点二 k 的电阻，精度百分之一，这是功能切换按键。现在是蜂鸣档， 也是可以测导线的通断小组织，他就会分明 再切换一下就可以测二极管， 二极管正向导通，反向截止 压降零点五六二反线截止 正向导通， 再切换一下。这个档位是测电容的，这是一个四点七微阀的 电解电容，有条横杠的是负极，测电容之前先放电， 然后负极对负极，正极对正极，直接测就可以了。哎，容量越高，他测的时间越久。 五违法没问题，测电容还有一个要注意的问题啊， 哎，对于一些比较高压的电容，一定要先放电才能测是吧？还有测一些容量比较大的电容， 会加速的消耗万用表的电量，不建议测一些大容量的电容，因为他这些表就是先把电容充满，才能 读出电容的容量。这个档位是测这个频率的啊，直接打上去对吧，可以测出他的频率五十赫兹左右。 然后这个的话是切换战空笔，查看战空笔 这个档位是测交流直流电流的。把红标笔插到十安的档位， 然后把这个表串联到复杂上面，注意是串联，不是并联。 然后这个孔是测毫安还有微安的打，打到对应的档位就能测，而且要把这个红表笔插到这边， 可以侧两个档位对应。 最后一个是测温度的， 需要把这些表笔拔掉， 拿来一个温度烫头，把它插到对应的孔上面，这样就可以测出温度， 温度再上升。感谢老铁的观看。

抖音。

这里是山东鲁大职业培训学校，我是林老师，今天我们来讲解一下万用表的试用，我们一起来看一下。这是我们常用的万用表，上面分别标注的是交流福特电压档、直流福特电压档、 交流豪服电压档、电阻铺名二极管三合一档位、电容档位和电杆档位。 接下来我们介绍我们常用的几个档位。首先是直流福特电压档，该档位主要是用来测量电车电压和主板工作电压，将黑板笔触碰负极或接地角，用红表笔触碰正极或主板检测脚来检测电压。 电阻档。该档位主要是用来测量主板电阻组织， 而根据电阻组织大小显示屏幕的右上角会自动换算组织单位，以便观察。

兄弟们大家好，有很多朋友呢不会使用万用表，我们今天手把手教大家如何来使用万用表，好，我们首先来看一下他这个表盘，首先呢第一档是 off 档， off 代表这个关机，然后呢我们把旋钮打到第一档，这是微，代表是电压的伏，然后上面有个波浪线，代表的是交流电，我们来测量一下这个交流电， 这是我们的民用电二百二十伏，毒弱是二百三十九伏，因为他的这个毒素呢是这个自动调节的，所以不需要我们再调节他这个测量范围。然后呢我们第二的代表的是我们这个直流档，来看一下这是微，上面有个直流线，是代表这个直流的，也是不需要调节我们这个电压范围的。我们来测量一节幺八六五零电池， 来看一下他的这个电压是负三点四五六伏，这样测的话，我们来看一下他的电压是三点四五六伏，这档是测量他的毫伏档，测量精度会更高，同时可以 测量直六档和交流电。然后呢我们再来测量一下这个，这个呢是他的一个通断档，欧姆档和这个二机关的三档是合在一起的，通过这个旋钮呢进行选择，首先这个档位呢是呢是测量的欧姆档，我们来测量一下这个他的电阻值， 我们给大家找了一个电路板，测量一下他的电阻值，我们来看一下这个组织是多少，组织是十一点三九 ko， 好，我们来切换一下，现在是测量他通断的，可以测量他是是否通断，大家可以听下这个声音，有一个声音，有一个滴滴的声音 啊，组织呢是零点几，甚至是直接导通，零点零零，对不对？是直接导通的。好，我们来测量一下这个地方。好，可以看到这个铜箔呢，是是根导线是导通的，这个蜂鸣档已经开始响了 的，组织是零点零零，证明他是直通的。我们再来切换一下，我们调到他的二极挂挡，我们给大家再测一个二极管，这个二 gpt 里边呢，有一个提二极管，我们来测量一下， 我们可以看到这个读错，是零点三二零伏，说明这是二级管压降，反过来测呢是无穷大，说明这个说明这一项的二级 bt 是好的啊，这是二级外挡。好，我们来看一下这是电容档，这个是用来测量电容大小，我们来测量一下这个电容。 好，零点九五纳法， 我们来看一下这三个档位，安，毫安和微安，这三个档位是测量电流的，直流电流和交流电流都可以测量，但是当我们测量电流的时候呢，需要把这个黑的标笔拔掉，插在这个地方，这是安或者是毫安插在这个地方用来测量这个电流。好，要学新能源就来满格电，你学会了没有？

使用方法第一步，启动热向仪，按住中间功能键 f 二，两秒钟为开机。开机后利用机身上的 f 一、 f 二、 f 三键可实现所有功能以及参数的设置。 f 二为菜单循环键， f 一和 f 三为选择和确认键。在了解各个功能参数设置之前，我们先来了解屏幕上所显示的各个功能含义。屏幕右下角分别为年、月、日和时间，中间为测温点，通过对准被测物体 从而得到一个温度值。左上角为电池剩余电量的显示，右上角是温度单位和测温点感应的温度毒素。此款热向仪还可以根据需求进行滑适度的切换。右侧彩条为温度标尺，标尺是让我们快速理解热图上的大致的温度分布。温度范围从零摄氏度到六 六百五十摄氏度为低灵敏状态，从零下二十摄氏度到一百五十摄氏度为高。灵敏范围。如视频所显示，当接触火源时，标识发生温度变化，由此可见，此时温度状态为最低温度为零下五度，最高温度为八十度。 参数设置热向仪可以设置为显示全红外图像或有可见光图像环绕的红外融合模式。首先按 f 二，再按 f 三选择红外融合向上或向下，使显示屏幕在画中画和全红外线之间相互变换。调色板 作用为在较高温度范围部分，其色差更加明显，问题点显示效果更好。有四种模式，在菜单键中选择调色板按 f 一确定，再根据向上或向下进行选择，分别由灰度蓝红、高对比度 铁红组合而成。范围在测温时必须设置正确的测温范围，这时对热向仪的温度跨度和水平进行微调，将得到最佳的图像质量。根据我们在火灾现场使用，调整为自动模式即可。制动模式可根据现场的温度自动识别温度的区间范围、温度水平和温度跨度。 含义是通过调节使热图的质量更高。我们可以根据手动，但是在非必要的情况下，我们不建议自行调节，因为火灾现场的温度是不规则的，如果手动调节不当，很可能破坏热向图的温度曲线、质量和测温精度。背光背景的亮度 调整为自动即可。背光可以设置为自动感测和全亮。自动感测可根据环境照明水平自动调节背光。

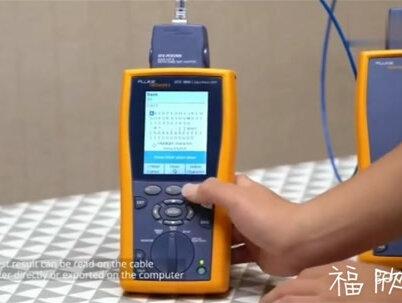

哈喽，大家好，好久不见。本期视频为大家带来的是福克 nitwalkspsx 二代同行人分析的一个技术使用教程，让明知道我们手上工具的功能非常强大，但是被测另录的时候只是不会使用。不行，不可以，我们不可以，最起码看好我们的这期视频教程不可以。 那么如果大家的仪表在身边，可以拿出来跟上我们的节奏一起操作起来，那么在正式测试之前，我们可以在设备中新建一个项目。这个项目是什么一个概念呢？ 可以理解成比如今天我在 a 机房做验收测试，测试的内容有十条铜缆，十条光缆，我们可以预先在测试前就将我们的测试设置调整好，到现场只要进行重复性的测试即可提高我们测试的检测效率。 点击项目这个区域，进入项目管理界面，可以查看到该项目的详细信息。下方的三个按钮分别代表 表管理、新建其他项目、传输此项目配置、删除重命名等项目。我们选择更改项目，点击新项目，输入一个项目名称，那么我们一般的项目名称以被测项目名称杠年月日，此处我们以 cope 杠二零二二为例，点击完成 输入项目名称后，就会进入到项目管理界面，在这个页面我们可以设置查看操作员测试结果。测试设置电脑 id 级， 操作员代表的是是谁在操作，这台是仪器电缆 id 级代表的是设置一个编号以应对我们的测试结果。一般以楼动楼层、机房机柜号、配架号、端口号来命名，有个小 tf 词端口号一般以三位数最佳，第一位为零，这样在 自动保存结果的时候机器会一直向下顺延。测试设置代表的是选择我们的被测链路线来类型测试极限测试模型。接下来我们点击测试设置，像可以看到有三个菜单可以选择。 第一个就是电缆类型，在 srtia 和 so 中将线缆划分为开的八、开的 afa、 开的 f， 开的六， a 开的六、开的五，一开的五，开的四、开的三， 就是我们常说的五类线、超五类线、六类线、六类线、七类线、七类增强线、八类线。那么目前六 a 已经满足了各种多千兆技术乃至万兆技术的应用场景。 那么后面的这个 u 杠 utp 代表的是是否有屏蔽层的缩写，取自非屏蔽双脚线的英文 s， 二类的 twicetaidpare 的首字母 utp 字母 u 取自 nc， 二类的代表不屏蔽， 字母 f 取自 firlet， 代表铝箔，屏蔽，字母 s 取自 sharelid， 代表网状屏蔽。斜杠前的字母代表整体是否有屏蔽，斜杠后的字母代表单对是否屏蔽。那么常见的就是有三种 ufs。 如果我们不知道被测的链路是哪一种线栏类型，那么我们可以查看线栏上的喷码即可知道该跟线栏的一个类型。 nvp 值指的是额定传输速率，百分之六十八是相对于光速来说我们电子在电缆中的一个移动速度，这个值的设置会影响到我们最终测试线缆的一个长度。结果如果没有测出的要求，默认设置即可 测试极限值，那么在这里面就是我们的标准库，在这可以选择我们参照的极限值， dia 的北美标准， so 的国际标准、地方 标准、应用标准等等。在这边我们以选择国标为例，选择更多区域，中国到这可以看到还有许多的选项， 那我们这边都是以 gb 杠 t、 五零三幺二杠、二零一六， cat 数字代号 pr 或者 ch 组成。 gb 杠 t 代表的是推荐性国家标准，五零三幺二是标准代号，二零一六则是标准颁布时间。 tat 数字代号代表的是向来类型， c h 代表的是 china 通道测试模型， pl 代表的是永久电路测试模型。那么这边根据我们自己的需求进行选择。 我们首先要了解一下三种常见的测试模型，一种是 china 信道测试，一种是 pomelang telinc 永久练路测试模型，还有一种是近几年非常常见的 mptr 的练路模型。不同的测试模型所使用的试背器也所有所不同，这一种就是 通道试配器，这一种是永久电路的试配器。我们先以一端为配线架，一端为叉八六面板的电路举例，这种电路常见于各种区域。对于 pomens 的永久电路来说，是测量配线架至面板的电路，因为这段电路几乎是不会变动的， 是埋在墙里或者是辐射在桥架中，因此称这个为永久炼录。但是在实际的使用环境中，我们肯定会在两端使用跳线，而 china 的模型就是用于测试这种带跳线的练录，但测量的结果是不会包含这两个接头的结果。 而目前越来越多的监控设备、无线 ap、 智能门禁的设备的部署在设备侧往往都是一个阿七四五的街头，而这个街头又是模块化的街头，因此在现行的 tia 标准中，已经定义了这种炼录的模型，称为 mptr 模块化插头 练路。但也许你会问，如果用通道模型测量练路，跳线测量缺少一个接头的计算是否不太合理？因此，如果你对练路的要求非常的高，更加推荐使用 pr 加 pc 的测试方法。跳线使用跳线式背器测试，以保证整条练路的性能符合预期。设计 加 poe 测试会测量线心间和线对间的电阻差，即电阻平衡性。加奥测试代表全参数测试，会测量 tcl 和 eltcl 等平衡性参数，以考察我们统揽的抗扛老性能，包括含加 poe， 同样具体选择根据自己的需求 存储绘图数据开关代表的是我们测试结果的图表保存，默认为开 htdr 杠。 htdx 用于定位竞争、串绕和回拨损耗的工具。再测试结果为失败和零 通过的时候进行保存，或者是全部测试保存，或者是不打开保存。插入配置，代表的是被测炼入的线序是 t 五六八 b 或者是 t 五六八 a。 ac 布线图用于测试隔离直流家电测试，开启此选项，不测试屏蔽和环路电阻。至此，我们的测试前设置准备已经完成啦。但是在正式测试前，我们还需要有一个动作进行，那就是设置基准。 大家肯定都去菜场买过香蕉，比如我们今天要买一斤香蕉，买香蕉的时候需要称分量，老板给你一个筐，让你把香蕉丢到筐里去蹭，那么如果说那筐种好几斤，那我们是不是在称的时候需要让老板按下去皮？ a 四同里我们的仪表由于在不同温湿度的环境测试出来的结果也会有些许的误差，那么怎么办？那么就是设置基准， 让仪表简单的姿势应一下，我们点击工具设置基准，按照图式将主端、负端、使用通道适配器以及永久链路的适配器连接到一起。点击设置基准， 回到主页同览测试前的准备工作至此就全部完成。将主副端揭露到炼入清除 task 的键即可进行测试。 恭喜你，你已经熟练掌握同来测试仪的一个基础使用。 那么本期视频到这里就结束了，想要了解同款性能参数的分析，请请关注我们下一期视频。 如果对本视频有任何的疑问及知道意见或者实践入层的故障问题，欢迎在评论区留言或者是邮箱艾特我，那么我们下期再见！拜拜！

今天由我讲解弗鲁克 ti 幺零关热枪仪的主要用途组成结构工作原理，使用方法，性能参数为保养以及注意事项型号产地主要用途此款热枪仪为美国弗鲁克公司授权于中国上海，型号， ti 幺零主要用途， 我们大家在平时使用时有一个误区，就是它能够穿透墙体，这是不具备的。红外热向仪不能穿透的物体有，墙体、玻璃、纸张、水 可以穿透的物体、塑料薄膜、浓烟、火焰、黑暗环境。由于红外注射仪在浓烟中具有穿透性以及在暗光无光条件下的热成像能力，可用于消防员火灾初期进行火情侦查， 确定火源部位以及火势蔓延的方向。通过热向仪在存在明火温度较高的建筑内进行火情监控，判断火势以及作出有效的决策。另外，救援人员可以快速确定被困人员的位置以展开救援行动。大部分气体 和火焰或多或少对红外辐射是透明的，如视频所示，火焰温度最高时仅一百摄氏度左右，很明显测量值偏低。打火机火苗的温度在三百至五百摄氏度，所以热向仪并不能完全的发挥测温效果，起主要作用是在告诉我们温度的差别， 形态的体现，任何的物体都会反射出热辐射。灭火救援服虽有隔热性，但是灭火服本身也是有温度的，所以我们可以根据热向仪的热成像能力准确进行预判。结构组成工作原理 主要配件有，便携式软包、充电组件、读卡器、 ti 幺零主机，主机带有扬声器用于播放语音标签，使用麦克风，用于语音标签输入。使用自动背光传感器， 传感器可根据现场光线强弱自动调整背光光源强度。 led 显示屏 f 一、 f 二、 f 三功能按键 f 二又称为开关机键、交流电输入端口与 sd 储存卡、卡仓扳机、 聚焦环。可见光摄像头可记录热图现场的状态。红外镜头适用于进行红外图像的拍摄，保存热图前请进行准确调焦。手柄、手袋、翻盖式镜 头盖组成。红外热向仪内部的组成部分分别由，一、红外光学系统适用于接收和汇集背侧物体发射的红外辐射。二、红外探测器将热辐射信号变成电信号。三、电子处理器 对电信号进行处理。四、储存系统进行热向图的储存使用。五、显示主件将电信号转变成可见光图像。 红外热向仪工作原理，在自然界中，只要温度高于绝对零度二百七十三摄氏度的人或者物体，都会向外界发射出红外热辐射。物体的温度越高，红外辐射越强，因此 红外辐射强度与温度值之间可以相互转换。当红外热向仪对准目标时，热向仪光学系统把可见光和紫外光 挡在外面，只让物体发出的红外光通过，并将红外热辐射能量聚焦在探测器上。 探测器将光信号转换为电子信号，并向后续电路发送信息。经电子处理系统进行信号处理后，生成数字图像、视频信号，最后显示在显示器上。

哈喽大家好，那么在上期视频呢，给大家介绍了一下这台仪器的相关的参数，本期视频呢，我带来了一块可充电的锂电池，还用这台电池分析来测试一下这个电池的电压和它的一个内阻。那么 上期视频提到一个使用问题，就是这台仪器的热机，现在呢已经进行了一个长时间的热机，那么本次我们所需要使用的工具是有以下两个，第一个 是一个开尔门测试夹，另一个就是一个充电的锂电池。接下来我给大家介绍一下这台仪器的操作，然后我们再进行一下电池内组的测试。首先呢我们先说一下接线问题啊，这个是前面版的一个测试接口，分别是灶子端和 cs 端， 那么在上期视频给大家说过，为了减少这个蜗牛电流的一个影响呢，顺时段的线和臊子段的线我们是要分开走，但是如果有条件的， 建议大家最好再这样双脚一下，可以提高我们的测试精度啊，那么我们双脚完之后呢，就是 six 和 saos 这两路是分开去走的，那么就如啊上期给大家分享的那那个 图一样。首先呢我们在使用仪器之前啊建议大家恢复一下它的主场设置，然后呢我们按设置三踏步，然后选择恢复主场设置，大家可以看到前面碗，这里可以选择测试的两成，那么我们可以自动也可以选择相应的测试两成，它有三毫欧，三十毫欧，三百毫欧和 三欧姆，还有十欧姆的一个良辰范围，包括测试速度，当然速度越慢的话测试精度就会越高，下方这些功能键是他的一个多功能选择区，这个呢是啊，接下来测试中会用到的一个按钮叫轻零，这个是触发的一个设置，通过触发去啊让仪器进行一个 测量，这个是系统设置，这个是通道选择，一般只有在使用后面把那个多通道的草莓模块会用到，这个是测量，可以选择我们的测量方式，那么这个方式呢，让我们去选择测试项目，测试电压还是电阻，这个就是他的一个数字键盘。接下来我们 进行电池的测试，这个电池呢我们是在电池放电测试过程中用过的，他的标志低压是三点七伏，那么今天呢我们就来测一下他的一个内组。好，接下来进行接线测试之前呢，我们先进行清零，将夹子接好之后，按下前面版的这个清零按钮， 我们可以看到他会依次对每不同的档位进行调零，调零结束之后我们选择确认好，这就是调零结束的一个状态。接下来呢我们进行电池内部的测试， 接好线之后呢，大家可以看到测试结果已经出来了，电池两端的电压是三点六九伏，电池标称的是三点七伏的一个电压，那么它的内组呢，就是一百二十五点四左右的一个内组。 今天关于电池内组的测试就到这里，我们下期视频呢，我会给大家分享一下电池内组使用过程中的一些注意事项。如果大家对电池的测试还有疑问的话，欢迎大家在视频下方留言，谢谢大家。

哈喽，大家好，今天呢给大家带来了一套新的设备，就是福鲁克的 接地电阻测试仪，这个接地电阻测试仪是干什么用的呢？一般就是用来测试接地系统的接地情况是否良好。首先呢我先给大家介绍一下这些东西吧，现在我手上拿的这个呢是接地电阻测试仪的主机，接下来大家可以看到就是这三个绿色、蓝色和红色的线， 这三个是我们在测试时需要用到的这个测试线缆，他们就是用来连接电机和我们的主机的，这个是他的一个鳄鱼甲，就是用来接在这个线缆上的，用来 测试接地级。现在手上拿的这个呢是在测试时需要把这个电极给他打入到地下去来进行测试用的辅助电极。呃，我手上拿的这两个呢是加式变流器，为什么要测试接地系统呢？测试接地呢一般是要求我们在户外进行测试， 那么在坏经测试的时候呢，我们就需要根据不同的测试方法，将我们先带来的设备像这个辅助电极给他深深的打入到地下去。在测试这个接地电阻的时候呢，土壤的这个湿度、盐分和温度变化都会影响我们的测试，我们在这个测试传染电阻率的时候呢， 需要将我们带来的这四个电极给他深深的插入到地下。假如说我们现在的这个深度是 a， 那么每个电极之间的间距呢？我们就是建议要求最少是一个三 a 的间距来进行测试。 第二种方法呢就是电位降法，那么电位降法呢，说的是现在我们在这个户外有一个已经有一个接地电极了，另外再用两个这个辅助电极进行测试。电位降法的接线图呢，就如图中所示建议，通常的是要求，就是说 这两个电极之间的距离呢，是要大于二十米的一个间距。这里呢我给了大家一个表格，就是我们不同电极的这个距离以及接地级深度，我们所需要电极的距离的一个安排。呃，那么第三个呢，就是选择性测量法， 选择性测量法呢，就会用到我手中拿的这个夹式变流器，这个钳子，我们可以看到它实际上是用来测量电流的，它的量成范围是零点零零一安到一千两百安的一个量成范围，测量的频率是在三十赫兹到十 k。 选择性 测量法有一个好处就是在于我们在测试这个接地级的时候，不需要断开接地带，电也是可以测的。这个时候呢我们就是需要用到两根接地级，我们在辅助电机在外侧给他打 打入到地里，通常的这个电极的间距呢，我们说是二十米距，我们将这个加式变流器加到接地电极上，其他的这个辅助电极呢，我们就用线来接到仪器上。这是第三种测试方法，当然我们还有最后一种就是无接地棒的一种测量方法，这种测量方法的话一般是针对 就是有多条变联回路，如果说你测试的对象只有一条通路接地的话，那么你测试的这个结果实际上是不准确的，我们这个时候只需要用一个前行表 可以完成接地的测试。关于接地电阻测试的方法就介绍到这里，如果大家还有疑问的话，欢迎大家在视频下方留言，谢谢大家！

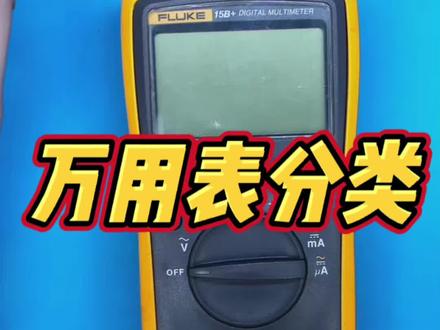

大家好，我是辽宁强哥，今天跟大家聊一聊万用表的种类，万用表大概分为三款， 一款是这种数字万用表啊，还有一款是这个啊，这个这个叫台式万用表，就是后边插的是二百二十伏啊，固定在一个位置啊，不是来回移动的啊，还有一种就是这种， 这种叫指针，指针是万用表啊，大概就分这个三种啊，三种 数字万用表是我们维维修当中啊，比较常用的，比较常用的表啊，无论是手机维修工或者是家电维修工啊，还有那个工厂的这些工程师电工啊，用的非常广泛。电子爱好者， 我们先以这个这款表，弗洛克啊，弗洛克药物必加拿它为例，这个万用表上面的这些钮啊，都是干啥的啊？简单给大家讲一下啊， 这个是关的状态，我们把它开启啊，开启了之后我们先看一下子，这个是记忆的，就是说假如说我们在测量一个数值，测量一个数值 啊，这有一个，有一个四点几伏的一个电压啊，假如说我们想把这个数字啊给别人看，但是我们这个表一测的时候，这个数字就会没有了，所以说我们摁一下这个，这个时候呢，他就会记忆上，我们 把这个表表笔拿下来的啊，这个这个电压值还是在这顶上的啊，这个档呢，是那个两层档啊，我们在按他的时候，这个小数点啊，会那个 会感觉变化，这个一般如果我们用不上啊，这是切换档，就是说的我们假如在这个欧姆档，风鸣档还有二极管档的时候啊，我们需要按这个钮来切换，这是风鸣档，这二极管档啊，这是欧姆档，这是个切换键，这个呢是一个灯，在 光线不好的情况下，我们可以按这个。嗯，下面这几个，这几个插孔啊，我们来看一下插标笔，这个红的啊，我们常用的就是这个红标笔插在这个口。 com， 这是黑 黑表笔啊，这，这个是我们正常在在测，嗯，这边有测量电压啊，电阻，完事之后，二极管啊，电容啊，通断都是插这个两个孔，这，这边这两个孔是测电流的，测电流用的。 好，我们再来讲一下这个表盘，表盘上的东西，嗯，当我们这个刻度啊，只只能到只站到这个这个的地方的时候，这个地方就是车现在的 mm 啊，后边有欧姆代表是测电阻的，我们在测量被测物体的时候，调到这个档之后，这两个表笔放在电阻的两边啊，放在电阻的两边，他这个上面就会直接显示出来。读书啊，我们再摁一下子，这个像 wifi 信号的啊，这个 就是测量通断的啊，通断档也叫分明档啊，就是说的假如说是这个一段导体中间有没有有没有断的地方啊，我们通过这个可以测量啊，他响了，那就说明他这个是通的状态。 再按一下呢，这个就是二极管档啊，就是我们在维修当中所说的测那个 正常就要压降值，但是我们老说对地组织，对地组织是什么意思呢？就是红标比接地啊，红标比接地，完事之后呢，我们拿这黑标笔去测，去测他这个测组织啊，我们在测的时候，他就 会有对应的值啊，这就相当于什么呢？就是说的这个表啊，这个表会输出一个， 输出一个电流啊，输出一个电压啊，到这个被测物体上，完事之后通过这个电流到被测物体上，中间的这个啊反馈值啊，我们来大概测量一下这个原地线是否损坏啊，是否损坏，这个就是我们非常常用的啊。 好，现在我们再来看一下啊，这是直流的电流档位啊，这个也是啊，这个也是这个我们在修手机的时候啊，这个这三个档位用的非常少，因为我们有那个， 在我们有稳压电源，稳压电源上就有电流啊，电流是多少啊？有实时显示的，这个我们用的非常少，像这个啊，这是直流电压的，就是说我们想撤， 我们假如这个电路板上这地方有个该有个两伏电压，或者是一点八伏啊，一点八伏或者四伏，他这个会直观的显示出来啊，刚才我测试了，这是我们 美亚电源输出的四处电压，红标比结红，黑标比结黑，如果结反了之后，他这个前面会有一个负号的显示啊，会有个负号的显示， 这个呢交流电压档，就是我们家里的二百二十伏的电啊。嗯，表笔往里头一插，看看是不是二百二十伏有没有电 好。这个就是我们维修当中啊，常用的表啊，常用表的使用好，我们来再换一款这个， 这个表呢叫前行电流表啊，前行电流表，他现在升级之后呢，他可以测被测的电流啊，被测的电流夹顶啊，夹被测的这个，假如说这个是是个电线啊，一根火线或者三百八十伏的啊，算了， 我们只要夹到这个电线上啊，在这边这个电流就会显示出来，这个这个线啊，流过的电流是多少啊？我们来看一下， 他现在做的都比较，这个是我们台湾省啊，保工做的啊，这款保养表啊，比较简单了，就一个档位，他会自动识别，假如说我们菜 俩表笔碰在一块的时候啊，他会识别出来是测量封名档啊，封名档他就会响。如果说我们在 测测电阻的时候啊，我们只需要正常把这个表笔啊放到因为我们手机这这手机板子上吧，电阻多数啊，都非常小啊，这个表笔的表头都需要磨尖一些啊，在被测的五体上啊，被测这个键上，我们只要啊 两边一搭上之后，这面就会显示出来他的组织是多少啊。完事之后， 呃，交流电压档也是啊，这表笔只要插到我们家里的这个插排上，二百二十伏上，这个表也会直接显示出来他的那个当前的电压是多少， 这个是前行万用表啊，还有一个就是指针表啊，指针表，指针表，除了 比较早，我给大家拿出来一个指针表的祖宗啊，我们来看一下啊，这个这个指针表的祖宗太大了，这个屏幕都显不显示不下了，他也是一样的，也是有这些档位，一个微，下边一个杠啊，直流电压档， 一个缸，一个微，下面一个波浪的杠，就是交流的电压档，完事这面这个一个欧姆，这是欧姆档啊，欧姆档，这这太大了，这玩意，这电池买不着了，上某宝，某宝客服不认识这表， 我们来看一下这个 啊，光明档在这了啊，在下头了啊，我们俩表笔一碰啊，他就想这说明啊，这是通的，这个表笔不咋地啊， 表笔，这是桶，这面是直流啊，直流电压档，来测一下他红的结红表比黑的结黑的 好，我们看这个，当我们选到乘十档的时候，我们看的可度是这边十啊，完事之后从零到四，这就证明现在是四伏电压啊，四伏电压好，这个是直流，直流的电压档， 这边这个 a 系威啊，这个是交流的啊，交流的，下面带个波浪，直流地系威是一个，下边是个直杠，这是车交流的。家里二百二十伏的这个表啊，我们抖音有一个非常火的啊，一个一个一个 非常火的，一个羊城电工非常就是喜欢用这款外用表啊，他是在抖还有快呀，这两个两个地方同时发作品啊，非常火的一个电工 也比较厉害啊。啊，这个表，我们在测，测电阻的时候啊，测电阻的时候，这个表就是说指针表需要 调零啊，就是需要调零，把那个表笔放在一块之后，我们把它调到零的刻度，这样我们再测的电阻啊，毒素是比较准确的啊，比较准确的。好，万用表的种类，我就讲到这了，谢谢大家的观看，给个关注，点个赞， 再见。

使用了多年的福禄克表笔，就算是选了当时最便宜的这种，但质量还是非常好。确定不是穷才买的便宜的吗？多年的使用下来，除了笔尖磨损严重点， 并且不能更换笔尖，其他没有一点毛病。线材表皮没有硬化，没有开裂，更没有断裂， 所以打算今天给他改造一下。可以更换笔尖，买来新的，可更换笔尖标准的和特尖的两种，这样就可以不需要经常打磨笔尖了。特尖的笔尖和原来对比一下，差别很明显哦。该如何改造呢？ 从奶奶萝卜地里捡来的 m 二点五纯铜螺丝柱。那我也去地里找别人， 先把笔尖和螺丝柱连接上试试看，效果不错，完美结合。和表笔对比一下，接下来应该把螺丝柱变细小点，否则有点难看上道具，小小沙袋机大大的，方便。 沙袋机在手，万事皆可磨。 第一个转接头好了，看看同心度， 非常完美。 套上表笔比肩康康正合适吗？否则就白忙活了。 比划一下，给新的笔尖留出足够的安装深度，用捡来的水口钳剪掉多余的旧笔尖。你还有多少东西是捡来的？先给焊接处上吸，这样比较容易焊接上转接头 加点助焊剂，套上转接头，继续加焊丝焊接。 焊接处焊丝有点多，用小错刀整平整看看， 很漂亮了。先装上特细的笔尖，完美自我满足一下。换上标准 笔尖看看，一样好看呢。标准笔尖可以装上测试夹子，直接插入够紧。 我怀疑你在开车，但是我没有直接证据。好了，黑表笔 你的改造基本完成，红表笔的一样操作，经过一顿饭的时间，两支表笔都基本完成了，看看还不错吧。接下来装上笔尖吧， 现在可以一粗一细的装，也可以这样全都是特细的搭配， 还可以马上换成全都是标准笔尖的配合，现在试试改造后表笔整体的阻抗，阻抗变大了，这样改造就没有意义了， 监测是焊接的转接头处的阻抗，看看标准笔尖的阻抗，换上特尖的笔尖， 这是黄铜镀金的，应该效果更好，好像只有零点零一欧姆的差别，这在实际的维修使用中基本可以忽略不计， 但是整体阻抗的表现已经非常完美了，自我表扬一下吧。最后把裸露的转接头部分用三层热缩管保护好， 这次改造完美收官，喜欢的朋友请多多支持哦！
