钢结构厂房消防管支架固定方法

来项目上看看抗震支架都能用到哪些配件啊？这是一套这个桥架的抗震支架，上面打到这个水泥顶里边的就是这个车修壁虎，就是膨胀栓，膨胀栓下边连接这个六角螺栓，往下吊丝杆，这根 他是咱们用到的包巾，就是用到这个加香水把它顶住的。下边这个你看他用到这个是脚链接，包括这鞋撑。上边这边也是用到这个脚链接，也是用车修壁虎，就是膨胀风打到里边的，然后啊就是下边这根横担，就是四根整个把它吊起来。 下边这用到的是法兰姆，上面一个法兰姆把它锁紧，这个九十度，这个这这是咱们桥架这个纤维器，你看这一套啊，就是咱们的桥架宽度，支架 如果说是风管的话，它上面会有一个横担，是把风管夹起来的。你为啥这个桥架上面没有这根横担？因为上面这个是扣板，它里面要走线的，这个线随时在检修水管的话用到是 p 型管束，把它卡住就行了。

很多做消防机电老板看到这个抗震支架清单上的 t t l， 这就是 t l 侧向加纵向抗震支架，这边是 t 侧向抗震支架，这个抗震支架的安装啊，它是四十五度，这个斜度不小于三十度，不大于六十度，这就是一套合规的抗震支架。 侧向这一个斜撑那边是没有的，那边有房梁，所以说就打到这边了，他纵向就顺着这个管道，他这就叫纵向，纵向是两个，这就是侧向加纵向的抗震支架。想搞价的话，有个非常重要的点，就是你的现场施工条件，你看这个项目哈层高在四米多，看他这个管道吊高都 不超过六十，还有这个地下室，全是大平层，十几栋这样的楼，干起活来就好干工人们，还有比如你能在管个这个住宿了，或者有个食堂了，这个价格还能聊。

之前兄弟们很多人不知道这个 c 型钢的支架怎么锁，螺丝怎么固定，今天带兄弟们来看一下这个，有时候他那个 c 型钢上面啊，他那个 有打好的孔，就按照人家留好的孔来冲孔，支架制作，直接锁螺杆就可以，如果是没有的，然后自己用个宝塔转转头就可以了，转一下也好，很方便。

给大家组一套封管抗震支架，这是所有用到这个小配件，包括主材型钢，我们先把这个四个给它穿上扣垫，扣垫给它上去把它拧紧， 这根四个也是一样，先把这个法兰膜拧上，然后找一个这个扣垫上面这个横担给它拧上 口袋给它套上，一边套一个，上面那个恒大再用两个这个法兰姆把它拧紧，这边也是一样，下一步把下边这个恒大给它套上，还是同样的方式， 下边再把这个封裹上的这个包巾给它顶上顶这个包巾用到的这个是夹紧装置， 这边也是把铂金顶上。接下来啊，我们把这个绞链给它固定上，先把这个素玉螺母给它卡上去，把它固定上拧紧就行，这边也是一样啊， 然后咱把这个绞链这一头，这一头也是用到一个素玉螺母，先把素玉螺母给它卡上，把这个小头调过来啊，咱们 脚连接臂这个豁口正好卡到这个丝管处，把这个六角螺栓直接拧到这个新钢，这个塑玉螺母卡到这就行，把这边都给它紧一下啊，刚才就是用手拧了一下，没拧紧， 上端上端也给它紧一下， 最后咱把这个端盖给它上去立起来，你们看一下啊大家 这套风管控制支架到这就是组装完了，上边这个恒大啊，这个型钢实际上就是墙上面这个屋顶，他上面用到的是这个车球壁虎，就是膨胀栓直接打到这个墙里边的，然后四个往下掉的。这一套风管控制支架用的这个型钢是 四一乘四一二点零热镀锌的足国标的，没有下差的，还有这个脚链接也是足尺足厚的，如果用这套控制支架，所有项目上验收是没问题的。

我们来组一套水果的抗震支架，这是所有的小配件，先把四杠竖起来，第二步咱们把万向底座上去，万向底座底下用的是六角螺丝，加上上面这个法兰姆，这边也是一样， 下一步咱们把这个四杠上的包金给他顶上去，这是加紧装置， 呃，我们把它扭过来啊，下一步我们把这个 c 型钢上面这个铰链给它固定好，这个上面用到的这个是塑玉塑玉螺母， 塑玉螺母也是用这个六角螺丝把它拧紧就行。这套也一样啊，把这个铰链接上去，用塑玉螺母把它卡住， 然后上六角螺栓，同样把它拧紧。下一步啊，我们把这个 c 型钢卡上去，这边用到一个法兰姆脚链接套到这个位置，套到丝管位置， 这边也一样啊，脚链接套上去，然后把这个型钢卡到这个万向底座上面，下一步上我们的管束，这用到的是个六五的管束啊，用法兰母把它拧紧， 最后啊把我们这个端盖扣上，这边也一样，把这个端盖扣上，行到这里啊，这个水果的样品就算组完了。这一套支架啊，用到这个 c 型钢，它是组国标的四一乘四 一二点零厚的，包括这个配套螺丝它是用的八点八级的，真八点八级的。还有这个脚链接，包括这个管束都是组五个厚的。这一套看这支架用的材料一点下差没走，不管用在什么项目上验收都是没问题的。

像这种传统，你看首先我们这个钢卡闭目做过，闭目之后这里这里不可能出现钢卡，如果有钢卡也是在一条线，你看他的钢卡粗呢？按照你这个钢卡每个边上每隔三十公分要打支架，像这个支架打到这里虽然打了一点点，这个也可以打个周口支架。 现在这里你看出来一个重活支架，这个支架还做反了，真正的做支架平面要朝上，它的外面朝上，外面朝上有什么坏处？是掉下来的灰尘全部残留在基基尾的螺丝啊，容易生锈，生锈好。

这个是做的竖起风管安装的案例，然后做好对应的支架，在这个支架后面如果可以安装碰到螺丝打在桥上面，然后两个， 嗯，对应的做的是支撑管和这个支撑螺丝串通的，可以把它紧一下，把它夹住，然后我们后面也有， 然后通过对应的角度来调整这个风管的前后距离。 竖紧安装是这样的，如果是安装好的话，应该这个这个支撑架大约在这个地方和脚贴顶着。

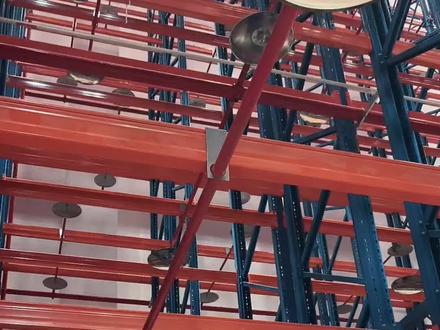

带兄弟们看一下货架喷淋支管如何固定的，这个喷淋头如何安装的，加的是四百乘四百的 几何照，然后固定片是用挂刻固定片固定主管支架是采用锁螺杆的方式来固定。好，兄弟们啊，大概就是这样，这全部是主管。

像这种项目，我们这种这个全部要打吸顶支架，不管是主管还是主管都要打吸顶支架，因为他挂梁支架挂不起来，他现在这个挂梁统统都弄了个架嘛？因为他挂梁支架我们是普大螺丝，是不好打的，他也不允许你焊接吸顶支架比这挂梁支架要多，要多少钱一个项目？

我们也来组装一套水果抗震支架，先把这个形钢跟他对齐，里面加上这个塑玉螺母，把这四个塑玉螺母加上之后，然后拿这个梯形连接键，因为他一会要固定丝杆，然后再找几个螺栓跟他固定住，法兰姆穿到丝杆上去， 然后把这个固定住，他这个素玉螺母就是卡到行缸里，然后用螺栓一拧，他就卡死了，因为他边都有这个齿，然后再把这个角连接给他弄上去， 再把咱们的这个包筋跟他放上去，里面跟他卡两个加强筋。像这种今天没带电把手，如果有那个电把手的话，把这个往这一放一打的话，咔他就紧了。装管束之前，这得垫一个这个法兰模，然后再把管束往上一放，上面再卡一个法兰模就行。 装脚连接的时候，它下面得放一个这个塑玉螺母，把这个拧紧，下面这要跟这个拧紧，像现在都卡上去之后，就把这个端盖往上跟它一扣就行， 上完之后把这个再紧一下就行，这就是一套水管抗震支架的样品，你就组装完成，明天去项目上带着样品见客户用。如果你在项目上能用到抗震支架，可以找我要一套抗震支架样品。

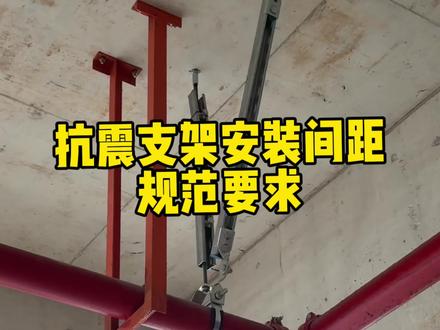

抗震支架，为什么这个是两只脚，这个又是三只脚呢？是不是偷工减料了？这种三只脚的叫做纵向支架，支架方向的投影与管道平行，对于刚性管道，其安装间距不得大于二十四米。这种两只脚的叫做侧向支架，支架方向的投影与管道垂直，其安装间距最大不得超过十二米。
