genesis扩孔教程

大家好，这一节我们来讲解一下过孔的组焊处理，过孔的组焊处理主要按照客户的要求来制作，一般分为过孔开窗、过孔盖油和过孔塞孔。我们手里面这个文件的话，它本身密度不是很高， 过孔开窗的话也可以制作，我们打开另一个文件可以看一下，这个文件的话过孔的密度就非常高了，过孔的开窗离线路导体也非常的近，这样的话如果孩子按开窗制作的话就非常的麻烦。 我们具体看一下怎么去过孔腮孔。首先第一步将板内所有的过孔通过过滤器全部选 选择出来，复制到新层待用。然后是主焊层，打开对应的主焊层选择参考选择命令，参考我们移动出来的过孔层 选择选项，被包含的所有包含钻孔层的主焊开窗都会被选出来， 然后我们将选择出来的左岸开窗删除即可，这样的话所有的过孔都是盖油效果。如果想塞孔的话，我们需要将我们拷贝出来的钻孔层整体加大零点二个毫米，做成钻孔铝片，然后使用铝片塞孔即可 删除。两边开窗就是过孔盖油，加上钻孔铝片的话就是过孔塞孔。刚才的文件是整 板过孔一起操作，现在我们来看一下局部过孔怎么操作。像我们遇上的 bg 的板子，一般在没有明确说明的话， bg 以下的过孔是必须需要塞孔的，如果不塞孔的话可能会导致焊接不良或者是短路。我们来看一下这个板子， 这个 bga 处是非常的密集的，过孔和焊点都加上了，有开窗，我们首先要把这个过孔的开窗删除掉，只保留焊球上的开窗， 这样的话在焊接的过程中就不会有太大的影响。选择 bg 区域一般以字符层最外层标线框为准，我们将最外形的字符框全部选出， 不要漏掉别的 bg 多次喝醉 文件，千万不要漏掉小的 b g a。 将支付框拷贝到新层后填实，嗯，就得到了一个参考层，然后再用过滤器选择所有的过孔，将他们移动到新层， 同时用新建的两个层相互参考，选择所有被 bga 覆盖的过孔，然后用组焊层参考选择这一类过孔，删除对应的开窗即可。 好，删除完开窗以后就做到了勾孔盖油，但是 bg 一下的勾孔一般是要选择腮孔，这里腮孔的话既可以选择绿油腮孔，也可以选 选择树枝腮孔。不同的工艺方式不一样，造价也不一样，如果客户设计的过孔大多数打在 smt 银角上，我们就建议树枝腮孔，反之则建议绿油腮孔。好了，这一节的课就讲到这里，谢谢大家观看。

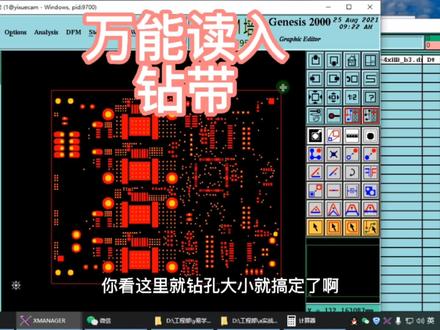

看完这个视频没有倒不对的钻袋，你信吗？这个单我们直接读进去，读进去之后我们看一下这个钻袋对不对？钻袋不对，对不对？钻袋不对的话，这个钻袋很难读的，很难读，我们直接用一个特别的方法， 首先这个分布比较均匀啊，分布比较均匀，你看就说他的只是大小比例不一样，大小比例不一样，咱们就找一个测量一下错的位置啊，我们找一下测量这两个点的位置， 测一下这两个点是三点一七五，我们写下来三三点一七五，这几个点是对到哪里了？ 我们来看一下这几个点啊，对着这里的，你看一下啊，这几个点，这一排他是对着这一排的。然后我们测点是三点一七五，我们再测一下这个正确的正确的看一下啊，是 一点二四九九三五，对的是一点二四九九三五，除以错的三点一七五。回车，他就等于一个数据出来了，一个数据出来之后 我们按奥特加题，奥特加题啊，给他缩放缩放，输入这个尺寸，这个数据就可以了。 好，我们输入进去点缩放，零点三九三六八，对吧？零点三九三六八。好，至少输多几位啊？输多几位？ 至少收到五位，抓中心缩放，对吧？这个时候呢，就那个比例就对了啊，比例就对了， 对齐一下，对齐一下，对齐了，你看对齐了，对齐之后，我们还要解决一个大小问题，大小问题 大小，这个单看下原始代码，这里提腰没有大小，没有大小，我们在这钻孔格式下面这一个去找一下他的大小啊，这里好像没有没有下拉看看啊，下拉看看啊，这里有大小的，你看有大小，有大小我们就抄他的大小就可以了，点后算这里抄他的大小。好， 这里是零点三，对吧？七零幺是零点三，我们抄一下，八百八百五，九百九百一，一千， 对啊，一千零二十一千九十二九零二，三零零二三零零，之后二八零零三零零三，二零零 点。确认啊，一定要核对啊。核对。好，你看这里就钻孔大小就搞定了啊，输手术的一定要核对。

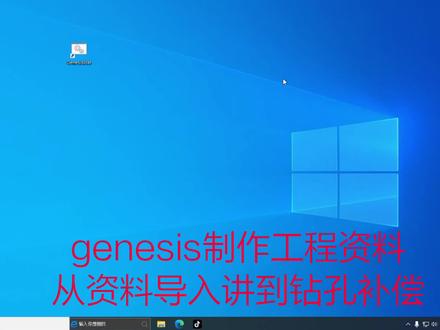

今天我们讲一下如何利用 janice 制作工程资料，这个视频从资料的导入一直讲到钻孔的补偿，然后我们双击启动 janice， 然后输入账号，然后回车密码，再回车一下， 然后我们开始导入资料，点文件，这里导入资料， 这里选择数据库，点一下就可以，然后选一下资料的位置， 选中这个 t g z， 然后打开这里是它在 janice 里面的名字是可以改的，我们默认就可以，这样资料就导进来了。然后我们 双击打开，选第一个点这里， 这里我们都可以看到客户原始的斯代步，还有层别，客户的原始资料斯代步我们是不能动的，因为后边我们会作为一个依据和参考， 然后选择这个。 step， 我们复制出来一个，然后点 id 的，这里有个复制，你也可以按快捷键 ctrl 加 d， 然后它都会复制出来一份，然后我们选中这个，然后重命名一下， 然后回撤一下 step， 名字已经重命名了。下一步我们选择我们需要的层篇，然后进行 曾命名，像这种很有规律的，这种一二三四一般都是线路层， 这种 s m 开头的一般是防汗 s， s 开头的是字符，我们先去把先路命一下， 像这一个看这个括号里面他有一个钻孔的属性，这层就是钻孔层， 这里是 b o， 然后我们把杂层移到上边，选中这一层，然后 added 有个木，你也可以按快捷键 ctrl 加 x， 点完之后我们点一下 t l， 它会移到 t l 的上边， 这个我们按快捷键 ctrl 加 x， 然后点一下它就移上来了， 这些我们快速的搞一下，然后他就按 按成钻孔，然后字符，防汗，外层线路，内层线路，然后底层线路，防汗字符，这个顺序排下来，我们把这些层选中，然后定义 它的第一个属性板的属性，因为这些层别我们在后续的生产中都会用到的，是需要处理的层别。我们定完第一个属性之后，层的颜色会发生变化， 钻孔层是这种灰色的，因为它这个钻孔的第二个属性已经提前命好了，就是这种灰色的， 现在我们定义一下字符的颜色，字符的属性选中它点第二个属性， 点到这一个它变成白色的，然后底层也是一样，选中它，这里选择这一个， 也可以两层多层一起操作，我们选中两层防汗，按住 shift 多去，然后选择这个属性变成绿色，线路就是这种颜色，就是这一个线路的属性。 然后我们拉下钻带，钻带一般拉到线路层就可以点住这个红色的端，点左键拖动往下拖，他就移上来了，移下来了下边也是 这样，钻袋也拉好了，然后我们现在打开这个。 net 我们简单处理一下这个资料， 我们先检查一下，我们把外层的线路和防焊同时打开，像这种小方块 重叠，说明我们的层没有命反。然后再打开文字，像这种框框，刚好框中这个区域的 bg 这个框，这 i c 就是很有规律的这种。 再看一下底层，先打开这两层也是重合的， 打开文字也没问题，一般顶层的文字我们很直观的能看出来他的字符， 底层的话一般都被镜像过，不是很直观，就是这样的效果。 然后我们现在选一下外形，我们在防汗里面选一下，选择这一个 网络，选择相连的都会选到这个白色的框，就是这个版的外形，然后里面这两个圈我们也选一下，这个两个应应该是个挠屁股，我们选择 id 的，把它靠背一分，靠背到其他层这里， 这里选择这里命名新的层，别的名 q， 其他默认他只会原样的考一份出去， 我们打开看一下，一模一样的，这里只有这一个， 然后这些外围的这些都是不要的，我们需要把它删掉，你也可以手动选择去删 ctrl 加 b， 或者你在 id 的这里有一个删除快捷键是 ctrl 加 b， 你这样删的话会比较慢。我们使用参考选择的命令 点这里点这一个界面是这样的， 然后我们选择要删除的层面，把这个字符打开，用这一层，这里选择 cover， 然后这里过滤，我们只选择线， 这样就是用这一层去 cover q 层，完全这一层和 q 层完全重合的线都会被选中，我们应用一下， 嗯，只有这些东西会被选中，其他的即使接触到的踏起的那种也不会被删到，然后我们 ctrl 加 b 删掉， 这一层也也是这样，然后 ctrl 加 b， 你也可以把 bod 层所有 bod 层打上影响，选择这个所有 bod 层打上影响，然后用这些影响层一起去 cover q 层，只要每一层有 cover 到的，他都会被选出来， 这些没删的都会被选中，然后一起 ctrl 加 b 删，删之前你最好核对一下有没有多选，这个一般不会多选的，这样所有层都删掉了。 下一步我们建个 profile， 就是虚拟的 成型外框，选中这个线，然后 id 这里有个创建 profi 点这一个点之前你先看这里，这里是没有外形的，我们点完之后会创建一个虚拟的外形光，即使我们不打开这一层，它也是存在的。 建这个虚拟框就是方便后边拼版，还有我们操作一些东西。 建完之后我们把所有层打上影响，然后过滤框这里这个地方选择 profile 的，就看一下这个薰衣框之外有没有其他物件， 选择一下这里有选择的数量，如果没有的话就是说 profile 外面没有其他物件， 你不删的话，后边拼版的话，他可能会影响到其他单元。 然后我们看一下这个过滤框，这个过滤器一般 janice 里面的资料 是有线，还有拍 surface 还有 surf 的同比，然后胡还有字符，正姓、复姓这些元素组成的， 我们也可以根据需要进行过滤。比如我们现在只选择线，我们就把拍还有同频字符给取取消掉，然后我们选择一下，他只会选择线正性的 我附近的线，然后这里可以重置一下。 如果我们现在只选拍的话，就把线，铜皮弧这些字符全部取消掉，然后选他只会选中拍。 下一步我们对线路内层线路转一下铜皮，外层的话我们之后再讲，外层线路的时候再一起讲， 我们先用这一点一下，这些铜皮是用线一根根线组成成的，这属于线性铜皮，我们要把它转一下， 首先我们要把这些线性同题选出来，我们用命令选点这里，选择这个， 然后应用一下，然后这样所有的先进铜皮都选出来了，他有时候可能会多取少取，我们把它移出去，添加 edit 木的其他字， 然后执行一下，切它默认就可以。 执行完之后剩下的全剩拍了。然后我们移到，再把工作成 改为这一层，然后把这可检查一下有没有多去， 这个比较规律，很好选的。然后把线性铜皮转成 service， 把它转成一块，点这里编辑这个，这里转铜皮 执行一下。然后我们现在再点它变成一整块了，这样方便我们后边分析还有优化资料。然后工作层弄成第三层，同样我们选一下。 嗯，这里就漏了一小块，我们把拍取消掉，这选线，按住 shift， 它就不会选择里面 的拍， 然后把它移出去， 用完后我们看一下有没有多去， 没多久，然后同样我们把它转成同频，用刚才这个命令转一下， 再点一下，嗯，都变成筒皮了。然后之后我们把它再移回去。 alison， 这样线路的铜皮就转好了。我们先在 a l 二的煤烤过去，我们把它烤回去。 我们现在把原稿拷过来，比对一下，看有没有搞错。然后在层上面右击，选择这个多层拷贝。 第一个是当前打开的靓号名，第二个是你要从哪个四店铺里面进行拷贝。 我们从原稿选到 o， r， g， 然后这里我们加一个后缀，不然他会把这个 step 里面的资料给覆盖掉。然后点添加层，选中二三层，因为我们刚才只操作了二三层。 然后对一下，把 profi， ctrl 加 t， 把 profi 关掉，我们看一下， 因为我们刚才只删了线，还有这里面的两个圈，只少了这两个圈，其他都一样的。看一下第三层，也是少了成型线和里面的两个圈。 嗯，没问题。 然后，然后我们再点击这里，回到这个界面，把这些杂层给删掉，然后进行下一步操作。 这是我们前处理之后的。 net 然后方便我们后边优化资料，然后选中它，我们再复制出来一个，这个改成 addit。 后面我们优化资料都会在 id 册里面进行，而。 net 我们会用它来做一个网络 bd。

我们继续讲那个钻孔的设计要求进孔的处理方法。进孔是指两个不同网络的那个转嘴，也就是孔边到孔边的距离小于零点二五毫米，或者是相同网络的 转嘴距离小于零点二毫米的，那我们称为进口，那么相同网络是指那个，比如说同一个同一块铜皮上啊，两个相邻的孔的间距小于零点二毫米的，那么这种就叫做进口， 那么过孔的过孔。进孔的处理方法就是优先去移孔，然后或者是删除，删除掉其中那个孔，但是你删孔的话，一般是要跟客户去咨询一下。另外的话，如果孔数多的话，我们可以把孔进 缩小，那么 pd 去孔，进孔的时候，嗯，特别是当两孔间距大于零零一的大，大于零零一毫米的时候，那我们就只需要把其中那个孔分到钻就可以了，如果小于零一的话，我们是按连孔的方式做，待会我们会讲到 就记住了。 pk， 这孔是不能去移的，只能分到转，那么这个我刚才说了，间距是指孔边的孔边的距离 小于零点二毫米就是两，比如说两个相同的孔间距小于零点二毫米啊，还有就是一个大孔，一个小孔间距小于零点二毫米， 或者是一个朝孔跟一个圆孔进去小于两毫米，那么这种都算都算是进孔，那么过孔就是这个里面有， 有过孔的话就先移移过孔，如果没有过孔的话，那么就把它分到转药好，这个这里有过孔的那个处理方法里面这第一条就是过孔，进孔中有过孔的话就直接移孔，保证恐惧力量，好迷上 啊。如果过孔中两个孔都是插件孔的，就不允许一孔，需要在先转的那个孔内增加储存孔， 这个什么意思知道吗？就是我们比如说这两个孔， a 孔也是插件孔， b 孔也是插件孔，那我们就分到转，分到转的时候，我们 a 孔是先转的 a 孔，转完之后我们再转鼻孔。鼻孔，那我们转完鼻孔的时候，我们再返回到 c 这边来，返回到，返回到这个 a 这个孔，这个孔这个位置 钻一个 c 孔， c 孔的话就是一个除尘孔，因为我们两孔相相距太近的时候，可能那个层粉尘的会跑到这个 a 孔里面来，所以我们再给他互转一下， 那么这个就叫做除尘孔。除尘孔的话一般是比那个 a 孔，就是比原来的那个孔，他要小零点一只加小零点一毫米。 当然我们这个一个大孔一个小孔肯定是分到的，如果是两个一样的，如果 a 孔跟 b 孔直径都一样的话，那么 鼻孔他是要分刀转，就是鼻孔要单独做一把刀转，比如说我们七零幺七零七零幺是 a 孔，那么你就把鼻孔改成七零二，就第二把刀去转，还打个比喻啊。然后第三的话就是 非过孔进孔的两孔间距小于等于零零一毫米的时候，就建议客户接受两两个孔破孔，然后在中间加一个除毛刺孔。按照连孔的方式做。 什么意思？就是我们那个非非过孔的进口就是 p 的气孔吗？ p， 假的，这两孔都是 p 的气孔。如果这个间两孔的间距小于零一毫米的时候，那么就直接干脆把它转穿，然后做成连孔。 嗯， bj 位因为那个比较密集，孔比较密集的话一般需要按进孔分刀去转， 就是毕节位与其他的过孔。毕节位的过孔与其他的过孔不能一起转，他需要把它单独挑出来，单独挑出来分一把刀，然后去转，他的参数要打慢一点。 这个分刀的意思就是本来是 bga 的过孔，跟其他位置的过孔都是打个比方，都是零点二五的，那我们要把那个 bga 的过孔 啊，都是零点五的孔比，假设是第二把刀就是七零二是零点五，那我们 bj 会分刀的话，就是把部分的那个 bga 位的那个孔给他选出来，把它稍微加大或者缩小一点点。 但是我们的实际转嘴还是有零点五的，只是把它的刀序改成零点三，改成改成提零三，这样的话他就是提零二是一把刀，提零三是一把刀。那我们转 dj 喂那个七零三的那个孔的时候，就可以把那个钻孔的参数给他设置一下，比如说钻慢一点啊，都可以去改，这样的话就叫做 真刀。嗯，这里有就是 bjv 的焊盘，这 bjv 这种，这种叫做 bj， 这种也叫做 bj， 就很密集的这种焊盘的就是 bj， 那么这是这是一个实物图，我们 bj 的这个制服层一般都是以优开头的， 他也是新 bj， 就是也是集成电路就是那个芯片吗？ 好，连孔的处理方法，连孔的话就是两个孔的距离间距小于零一毫米的时候，就直接按连孔的方法去做，就中间这两个孔中间把它转转穿， 转通，然后再加一个厨房这孔，然后一个，还有就是一个 pt 孔，跟一个朝孔很近的时候，也可以把它转出来做成连孔，那么连孔中有过孔的就直接移孔了， 这个不用说了，然后保证恐惧力量好迷上也可以问客把那个过孔给他删掉一个删掉，然后第二的话，但是删掉的时候要注意一下，不能影响电信功能啊，就是你不能删掉之后变成开短路了就不行了，变成开路了就不行了啊。第二个就是插件孔不可以去，不可以去移孔， 插线孔不可以，那么只能啊。槽孔与圆孔相交的，就是先转槽孔，再转圆孔，然后再转那个储毛子孔， 连孔需添加那个除毛质孔，那么除毛子孔是比两孔相交的部分大零点二毫米，那么这种的话是只转一个孔的情况，就是这种直接在这个中间转一个孔，在这个中间再转一个除毛子孔，那么这个那个除毛子孔要把这个尖角 给他转掉，那么就要稍微大一点， 那么叫大，现在部分大你的二号名。那么就是如果是 两个连孔是等大的情况下，就是选择焊盘大的后转这个也要记住一下，就是两个孔等个连孔，两个连孔都是等大的，那我我先转哪个孔，在后转哪个孔呢？就去看那个焊盘， 就是先转那汗蛮小的，然后后面再转汗蛮大的，那么一大一小的，这种情况下下的话，就是先转小孔，然后再转大孔， 这个应该好厉害，这个像这种一啊，一个大孔一个小孔，就是 a 孔小一点，变更大一点的话，那我们就肯定先 转 a 孔，然后再转 b 孔连孔，一个纯毛式的方法。纯毛式孔 a 的话就是啊，有的公司是后面转，有的公司是前前面转，这个是啊，根据每个公司的自己的内部的要求去转的。 那么我们假设除毛之孔的话，我们有些公司先转，就是先转除毛之孔，然后再转 b 孔，然后再转 c 孔，最后的话就是转那个除尘孔， 钻鼻孔的这个储存孔，所以说这种连孔的话做法是非常的麻烦。 那么这种连孔啊，除毛质孔、出生孔，需要在安排上把它备注清楚，然后产权的员工才知道 要打什么参数，然后开幕工程师他也才知道要怎么去分刀。那么除真空的大小就是他的那个孔进，就原跟原来那个孔进减去零零一， 然后这个这个里面的 a 孔，嗯， b 孔， c 孔， d 孔都需要去分刀钻，就不能与其他的孔同一把刀。 第五个就是连孔，孔进补偿之后香蕉为那个孔边的直线距离小于零一号名时候，就需改成朝孔做，就是这两个最右边这个图，就这两个孔补偿之后香蕉的位置，他的那个剩下的 这个宽度小于零一号的时候，就直接把它做成操控， 然后成功的一个处理方法。成功的话，那么是那个 两个孔从叠在一起，或者是两个孔有偏差，但是偏差只有零点一的，这种都可以视为重孔，那我们重孔是优先取消小的，保留大的，如果是两个等大的孔 等待孔的话，就随便取消一个其中的一个。像这左边的这个孔的话，他两个孔也是重叠的，但是，嗯，是两个孔，但是他重叠的那个 公兄弟的这个宽度只有呃，小于零一毫米，那我们这种的话就删除掉其中的一个就行了。 扣孔的制作方法，扣孔我们之前也有讲过，就是扣孔是因为我们最大的转针最大也就六六五毫米，如果再大的话，我们转针是就没有这么大的转针去转， 而且对，就是即使有专车的话，对主轴伤害也是挺大的。那我们这种的话就可以采用那个扩孔的方式，比如说用一个三点二的孔。

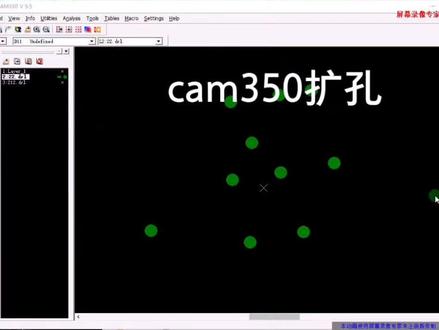

哇，今天讲一下那个扩孔啊，用三五零扩孔，咱们经常遇到那种大鱼， 六点四啊，六点四的，超过钻刀的一个钻嘴的一个规格啊，比如说这这个孔是六点八的，一个有铜孔插件孔啊， 如何去把它扩孔啊，扩成这个样子啊？来，今天讲一下， 把这个扣好的我就先删掉啊，删掉他首先就是把这个六点八的孔啊，先正常的输出啊，输出在这里，输出来 啊，输出钻孔，正常输出， 咱们输到零零幺里面去， 输出之后嘞，你看这里就输出来了，输出来之后用记事本把它打开，打开之后嘞， 把这个六点八改成三点二，然后在这个 t 一，第一把刀啊，第一把刀就是这个六点八的孔，我们改成三点二了，然后在这个 xy 坐标后面加一个 g 八四 x， 然后零零六八零零啊，就这样加这一段数字， 在每一个孔每一个坐标的后面啊加这一这一圈数字啊，复制下来，然后这里保存他，保存他之后， 好，已经保存了啊，保存了之后我们把它回倒啊，倒回去看一下啊，倒钻孔， 把这个二二层刚我们倒出来的砖孔啊，倒回来，倒回来， 你看咱们倒回来就 已经成功的成功的扩孔啊，感谢大家。

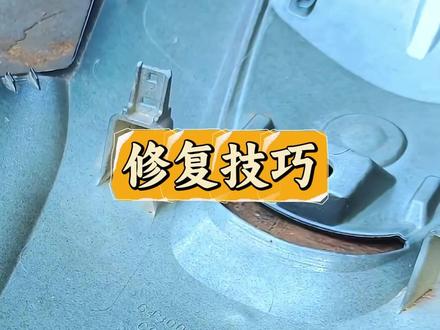

谁能想得到，师傅直接用宝塔钻头将塑料外壳上破损的孔洞扩大成规整的圆孔，再用胶布将塑料块临时粘贴在破损处，沿着孔洞边缘在塑料块上画出对应的轮廓线。换上开孔器，按标记位置开出一块与孔洞匹配的圆形塑料片。 接着把塑料片嵌入孔洞内，先往缝隙里滴入强力胶做出部固定，再用砂纸将塑料片表面打磨的与外壳齐平。 随后师傅将一块金属网放在破损处，同时画出对应的标记线后，再将其裁剪出来。接着利用喷火器对金属网加热，使其与塑料外壳的破损处贴合融接，从而使修复部位更牢固耐用。随后用磨砂纸将破损处的外侧打磨光滑后， 还需要再次滴上一层强力胶加固。在师傅的精心修复下，原本破损的外壳便被师傅修复的完美如初。如果满分十分，你们给师傅的手艺打几分？
