中海达rtk1+1基站连接使用教程

中海达 rtk 内置一加一设置首先我们把仪器架好，注意基准站和移动站都要插小天线，然后打开测量软件，点击设备，选择设备连接，连接基准站蓝牙， 选择基准站设备蓝牙号，然后点击连接，等待蓝牙连接成功。 连接成功后，我们选择基准站数据链，改成内置电台 协议，选择 high target 幺九二零零 频道，七，点击设置 内置基站设置成功后，卫星灯常亮，信号灯一秒一闪就表明设置成功了。基站设置成功后，我们连接移动站， 点击连接，选择移动站设备蓝牙号并连接，等待蓝牙连接成功， 然后进入移动站数据链，选择内置电台 协议，选择 high target 幺九二零零频道。同样为七，点击设置， 等待系统加载完成。返回设备页面固定，就说明内置一加一设置完成。至此，中海达 rtk 内置一加一设置便完成了。

中海达 rtk 外挂电台设置首先架设好仪器，注意移动站一定要插小天线，接着打开 high survey 软件， 在设备界面选择设备连接，点击连接，选中基站 s n 号进行连接，点击式点配对 点返回，选择基准站数据链，选择外挂电台，点击设置， 选择协议类型输入频道，这里我们以七为例，功率选择高，点击设置，设置成功点返回 外挂电台，设置完成后，电台 txrx 灯开始闪烁，外挂基站设置成功，再次点击设置，点击是 点击连接，选择移动站，蓝牙 是点击配对蓝牙已连接数据链，选择内置电台 协议，选择幺九二零零频道，改为七，点击设置， 达到固定外挂一加一就设置成功了。

中海达基准站搭配移动站的架设，首先我们将两个脚架架好，宽度需要保持在一到两米之间。取出两个圆垫片，分别放在两个三角架上，拿出三十厘米延长杆和机头， 将机头安装在三十厘米延长杆上，然后将安装好延长杆的 rtk 机头安装在脚架上。接着我们先把边撞天线安装在天线机座上，再安装到两米的延长杆上。 把安装好延长杆的边状天线安装到另外一个三角架上。现在我们取出外挂电台，把外挂电台挂在到边状天线的三角架上。从基准 战的机箱里取出五针的连接线，一端插入机头对应的五针接口，另外一端插入电台的五针接口。把边状天线的连接线安装到电台的螺纹接口上并拧紧， 然后取出电台电源线，将一端接口插入电台，然后用红色夹子加上电瓶的正极，黑色夹子加负极。 到这里呢，我们基准站搭配移动站的架设就完成了。移动站架设，打开移动站机箱，取出 rtk 机头安装到碳纤杆的顶端并拧紧，然后将碳纤杆调整至合适的高度后，将插销插入孔中，然后 拧紧碳纤杆的螺旋，然后取出小天线安装到 rtk 的小天线接口上并拧紧。现在我们取出手部托架，先把手部托架部分和指南针部分连接在一起，然后把指南针部分和对中杆安装到一起， 最后取出 rtk 操作手部并安装到手部拖架上，整个移动站的架设就完成了。

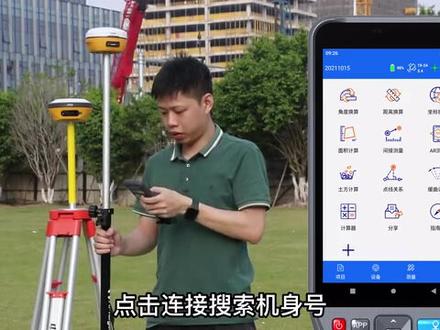

快速架设三脚架，激战 r t k 放到三脚架上面， r t k 长按开机， 卫星灯常亮，仪器正常锁芯，点击设备连接，连接方式选择蓝牙连接，点击连接搜索机身号， 机身号就是我们仪器下面的 s n 号，点击配对，等待仪器连接完成 仪器连接后返回设置基准站，这里我们选择平滑设站，数据链选择内置电台 协议，选择中海达一九二零零， 频道选择二十， 点击设置完成基准站设站 看到信号灯闪烁，仪器设置成功， 接下来我们设置移动站， 卫星灯常亮， r t k 已经锁芯，下面连接移动站，点击连接搜索机身号， 选择移动站 s n 号，连接 仪器连接后点击设置移动站数据链，选择内置电台 协议，选择中海达一九二零零，频道选择二十， 点击设置完成移动站设置 要注意协议和频道要与基准站保持一致，看到信号灯闪烁，手部显示达到固定解，仪器设置成功， 点击项目信息走，点击新建，输入项目名， 选择对应的项目坐标系统， 点击确定即可完成项目新建。在坐标系统可以修改项 项目坐标系统， 走到两个控制的上面采集坐标， 进入碎步测量点采集图标， 然后去点数据页 面增加控制点，输入控制点坐标， 然后去参数计算界面下面点左下角 添加控制点，选择列表形式，添加圆点，选择列表形式，添加控制点， 点击计算和应用，查看尺度，通常情况看是一点零零零或者零点九九九九，坐标转换参数就做好了。 将移动站置于控制点上面， 去碎步测量里面采集坐标，测出已知的点坐标， 测出坐标与实际坐标匹配即可进行工作。 走到采集点上对中感水平，然后点击测量，点击碎步测量， 在顶部输入我们的杆高，目前设置一米七， 然后点击采集按钮，输入点名 p t e， 点击确定， 点击采集完毕，然后我们去项目主界面有个点数据 长，按采集点，点击编辑即可查到我们刚刚采集点的信息。 走接下来我们进行点放样，点击测量，点击点放样， 填入感高，然后选择选择点，点击筛选。

中海达二 tk 操作视频教程内置电台一加一模式第一步，设置基准站， 点击设备连接方式，选蓝牙，点击连接按钮，点击搜索设备，选中搜索到的基站机身号提示框，选择室提示框，选择配对， 点击基准站设置，设置基站界面，点开数据链选项，请选择内置电台，将目标高改为实测高度， 点击测高率行记站一般测量斜高，点击返回按钮，点开电文格式选项，通常选择 rtcm 三点二，点开协议选项，推荐选择中海达一九二零零鞋 一，点击频道输入框，频道设置为二十手指向上滑动界面， 点开高级选项界面，点开电台功率选项，电台发射功率选择高， 点击收起高级选项界面。餐书设置好后，我们点击设置按钮，自动踩点平滑五次 单点解变已知提示基站设置成功，那我们选择手部断开基站，让我们看看基站主机头儿，主机信号灯开始一秒一次闪烁，表示信号在发射中。 第二步，设置移动站返回软件界面方式，选蓝牙，点击连接，点击搜索设备，选择 移动站机号提示框，选择室提示框，选择配对，点击移动站设置，点开数据链选择栏，选择内置电台，点开电台协议栏， 保持和基站一致，选择中海达幺九二零零协议，点击频道输入框，保持和基站一致，输入二十频道。移动站餐设设好后，点击设置按钮， 提示基站设置成功。解状态由单点变尾距变浮动，最后变成固定节。内置电台一加一模式设站完成。

基站架设好，打开嗨 siri 软件，点击设备，进入设备连接，选择基站的 sn 号，选中进行连接， 点击设置基准站数据链，选择内置网络。 任意驾站时选择平滑设站，建议默认保存平滑设站坐标， 已支点，架设机 战时选择已知点设战，输入已知点坐标。这里我们以平滑设战为例，差分店文革是 rtcm 三点二，输入服务器地址，选择基站 sn 或者小组号，分组号均可 录入完成后为了便于附用，建议保存模板，保存后点击设置，完成基准站设置， 然后去了连接移动站， 连接后进入移动站设置页面， 服务器地址与基准站保持一致， 输入基准站的 sn 号， 移动主机差分信号灯一秒一闪， 手部显示固定，即可开始作业。

中海大二 tk 内置网络一加一设置，基站架设好，打开嗨 siri 软件，点击设备，进入设备连接，选择基站的 sn 号，选中进行连接， 点击设置基准站数据链，选择内置网络 任意架站时选择平滑设站，建议默认保存平滑设站坐标， 已支点架设基站时选择已支点设站，输入已支点坐标。这里我们以平滑设站为例，差分辨文革是 rtcm 三点二，输入服务器地址，选择基站 sn 或者小组号，分组号均可 录入，完成后为了便于附用，建议保存模板，保存后点击设置，完成基准站设置， 然后去了连接移动站， 连接后进入移动站设置页面， 服务器地址与基准站保持一致， 输入基准站的 sn 号， 移动主机岔分信号灯一秒一闪， 手部显示固定，即可开始作业。

基站架设好，打开 high survey 软件，点击设备，进入设备连接页面，选择并连接基准站主机机身号， 点击基准站，进入基准站设置页面，数据链选择内置网络。目前提供两种设站方式，分别是平滑设站和已知点设站。任意架站时选择平滑设站，建议默认保存平滑设站坐标 已知点射战时，勾选已知点射战选项，输入已知点坐标，坐标输入默认选择 b、 l、 h 格式，选择好对应的差分电文格式，目前大多数都是使用 r、 t、 c、 m 三点二的电文格式，少数老仪器就使用 r、 t、 c、 m 三点零电文格式。我们这里把电文 格式设置成 r、 t、 c、 m 三点二。高度截直角选项中角度输入需要小于等于三十度，一般我们默认填入十度。服务器，选择 c、 h、 d 进行设置， 点击 z、 h、 d 后面的选择选项，选择对应的服务器的 ip 级端口。目前提供两种分组类型，分别是分组号、小组号和基准站计生号。当使用分组号、小组号、分组类型时，输入分组号及小组号进行设置。 当使用基准站机身号、分组类型时进行设置，点击高级选项，网络类型选择四 g 优先检查内容无误时点击设置主机自动平滑五次后，主机显示已知，且基准站的信号灯一秒一闪即为设置成功。 在设备连接中，先断开连接的基准站主机后，选择对应的移动站主机进行连接。 连接移动站后进入移动站设置页面，选择手动设置数据链，选择内置网络或手部差分，这里我们以内置网络数据链为例进行设置高度截止角，选项中角度输入需要小于等于三十度，一般我们默认填入十度。 服务器选择与基准站服务器地址一致，选择对应的服务器的 ip 及端口。分组类型，选择基准站 机身号，并输入对应基准站的机身号。若使用分组号、小组号、分组类型，则其与基准站设置的分组号、小组号一致， 点击高级选项，网络类型选择四 g 优先检查，输入正确后点击设置移动站主机叉，分信号灯一秒一闪，手部显示固定，即可开始作业。 基准站打开智能单机站开关。数据链，选择内置网络， 选择 b、 n、 h， 点击平滑摄站，点击设置， 选择智能单机站，点击设置移动站，主机叉，分信号灯，一秒一闪，手部显示固定，即可开始作业。
