如何在SW中修改igs格式文件

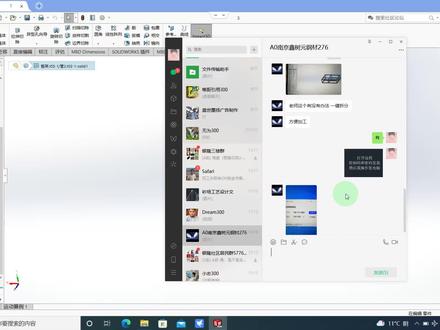

那咱们有位学员发过来一个图说这个有没有好的方法一键拆啊？咱们给他打一电话，连上他电脑了啊？喂喂喂喂喂了，您注意看，我开始演示了啊，同时我给您也录着屏呢啊 啊，行，好，咱们在这呢，先把它固定一下。呃，分析一下这个件啊，这个实体里面有二十七个，如果保存成二十七个单件的话就对了，对吧？ 啊对，咱们先文件另存为先，给你建一个文件家。好，你已经建文件家了，桌面新建文件是吧？我重新重新建了一个在那个框架 桌面框架返回桌面桌面框架啊，好，那咱们保存到这个里面保存到这个里面好吧？啊好，然后插 入特征，插入特征保存实体， 好在这查出特征保存实体了啊，然后在这点自动指翻名称，所有都选了啊，然后另外这这底下往下看，这底下生成装备底，这一定要点点浏览，然后框架看到你这框架这样命个名字，然后保存 好，现在点你说 然后点对勾，他就给你保存了一个，一个给你保存了，保存二十七个啊，全部给你保存了，然后你去你这个桌面框架这个文件里面看桌面桌面框架，嗯，等他保存完啊，框架你看他已经给你一个个在保 保存了，你看二十七个，哎，保存完了，看到了吧？已经保存完了，然后你可以任意打开一个， 这是咱们原文件，原文件就没有用了啊， 这是咱们刚才打开的实体六，这已经被保被保存出来了，你就可以直接用一切割了保存啊啊，然后所有的所有的件都在这，你想单独拿出来任何一个件在这都可以的，被都可以点打开拿，拿出来 看到了吧？啊？看到了，然后这个文件里面所有的件也都都 都在这里面了，都在这里面了。啊，我有个问题啊，啊？我有个问题， 就是他这个一二三是，是他这个骚里头沃克斯他自己装媒体是吧？对对对对，就是他就是为了方便，让你方便，方便找哪个管是哪个管？你比如说，哎，我要找这个小管呢？你在这个上面 这个就相当于一个目录，所有文件的目录，哎，并且呢他给你装配好了，你可以在这直接打开这根管， 然后点一下这个图标，他就在这了，明白了吗？啊？点确定，然后利用，利用你这个微红系统，然后这个坐标系啦。什么啦？你就自己就操作就行了啊？自己操作？对，如果创建，如果，如果 创建坐标系失败呢？那你就要分析你这个件是不是在那个中间，有没有在中间的，你自己移到中间，你看你这个不在中间就用，就用我教你的方法移到中间，然后再创坐标系，好吧？行行行，好好好好，那就这样，再见，哎。

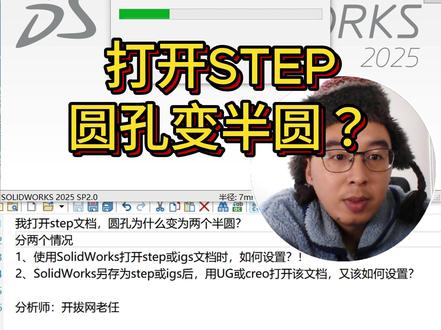

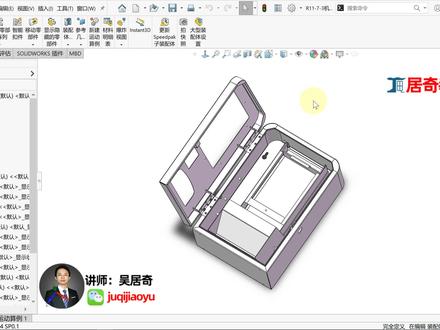

这节课说一下我们这个 solo 导入 stp 或者 igs 的一个异常的问题啊，就有些朋友他跟我反馈说导入这 stp 开启就是取消勾选再导入这里，取消勾选三天 interconnect 的时候呢， 他就会导致文件缺失，一般情况下很少会发现这种情况，如果说真的缺失了，那就是你的电脑的配置不行啊，反正我是从来没遇过默认是勾选的，我们建议不要勾选，这样我们可以单独的保存装备体的那些零件出来啊。 然后现在如果说你勾选了，勾选了，我们点确定？我先重新现在看一下这里啊，这里的一个状态， 他是有很多零件的，是不是？如果你勾选的话他是没有的，我做一个演示给你们看一下啊。我先把这个软这个 sgp 或者 gs 直接拖拽进来， 来， sorry was 这里。然后勾选了之后呢，他其实是针对我们一些其他软件格式的点击否，这是我们看下这里他只有一个了，看到没有？只有一个，而且是有那个绿色镜头的，下面这里都是实体的，看到没有，所以他们是不一样的概念啊， 勾选的话它就是就实体，如果说你这里勾选它正常，不勾选的话它就异常，这时候选择它鼠标右键， 那你在这里的话选择我们这里的断开链接，断开链接啊，点击四，这时候就恢复到我们之前的那种多实体状态啊，但是他不是装备体， 他就将我们这个装备体变成了多实体零件。注意下这个细节啊，就是这个是万不得已的做法，如果说提示异常 啊，本来它是一个装备的嘛，你这样搞了就变成了一个多实体零件啊，这就是我们这 stp 导入异常的一个解决办法，以后呢你们可能会遇得到，所以这里的话呢就做一个解释说明。 建议啊，建议勾把这个导入这里，把这个取消啊，要不然的话他本来是装备点，你把它搞成零件很麻烦的啊，你要注意你要把它取消到勾， 这个才是我们正常的一个导入的一个流程，导入 stpigs 他才能够正确的读取。是装备体还是我们这个单独的保存出去啊，要注意下这个细节， 这才是正常的一个状态啊，一样的东西把这个样式枪落在兵线上色啊，这装备底料就是好处理一点啊，谢谢观看。

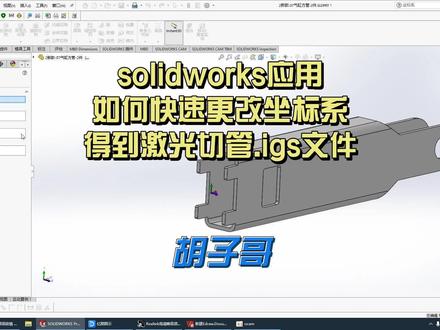

好，大家好啊。呃今天来讲一讲这个我们在日常的激光切管加工过程当中经常会遇见的一个问题，就是说如何去更改呃零件的坐标性这个问题啊。嗯 网上呢，网上的一般的教程是让我们会走一一长串的整个这个啊，更改关于更改坐标系一长串的这个呃步骤。但是我们实际激光啊接管加工过程当中呢，其实用不着这么复杂，复杂 就是只需要从这个步骤到这边就可以了，这个步骤就可以了。这是什么意思呢？你只要因为什么呢？客户他一般拿过来的这个部件啊，过来加工的啊， 五克斯的零部件，呃零件的话他肯定可能是从整个装备体里面直接把保存成呃零件，或者是从这个呃一个大的结构件结构焊件里面去呃呃另存为这个实体的一个 零件，那么他的这个坐标系呢？是用用了一个很原始的一个坐标系啊，他不是利于不利于就是我们激光嗯切管加工的时候啊，排量系统进行排建 啊，那么这个时候我们就必须要更改坐标系，那么我们我一般呢建议是从直接走步骤一就可以了，当然的话呢啊有些可能会要用到这个呃这个零件要做一些其他的用途，但是必须要更改一个新的坐标系， 那么这个时候呢啊我们就走这个步骤二，步骤二啊步骤二，那么到了步骤二以后呢，这条通路走完以后其实也还还是可以导出来导到这边来用于这个激光切割加工啊，做这个 igs 的这个格式的文件， 那么啊至于怎么做这个新建的坐标系呢？那这一块呢？我分啊，放到这个第三部分进行讲解。那么首先第一部分啊，就是最简单的贾定书，我们从这个地方开始出发啊，我们从这个地方开始出发第一部分啊，啊，我们已经有了一个这个啊，新建 的参考坐标系和原始坐坐坐标系包含在一起的一个零部件啊零件。那么我们怎么样去导出一个 x 呃文件呢？这个地方是需要注意的一个注意点，就是说我们只要在这个导出的选项里面做一个设置就可以了，那比如说我来演示一下啊啊， 这个呢，就是说我们已经做好了一个，呃，新建的一个坐标系啊，这个坐标系呢，往一轴的这个方向是跟这个管材的这个呃长度的这个方向是一致的啊，这个是符合这个激光切割啊排量软件这里面的一个要求。 那么至于其他的两个坐标坐标轴其实是没有关系啊，没有关系，那么我们已经有了这个新建的这个坐标型号了。怎么办？我们只要在这个打开这个选项啊，打开这个选项， 在导出导出这里面，你看这边有 ig， yes， 这个啊，我们选择这个格式文件，那么 在这个默认的这个输出坐标系里面呢？啊，不要选这个默认啊啊，让我们要选这个我们新建的这个坐标系一啊，你新建的这个坐标系一，然后确认， 那就说这个坐标系一是我们新建的后期添加的一个参考坐标系啊，和后期添加的一个参考坐标系。如果这个这个坐标系看不到，那怎么办呢？在这个小眼睛这边啊，隐藏上写着项目这边你要把这个关于坐标系打开 啊，甚至可以把这个圆点也可以打开啊，这样的话就可以看到啊，可以看到。好，这是讲的这个啊，那当然，这个我还没还没走呢啊，呃，然后另存为另存，为什么呢？然后你在这边选选一个 izs i g s， 就是这个 ig s。 好，然后点击保存啊，点击保存，比如说我妈 还是用这个秘密啊， igs 保证这个保证完了，那么这个时候这个文件点 rgs 的这个文件就可以导到这个排列系统里面进行排量了啊，排列系统是可以识别的，哎，那么好，这是一个 另外一个，就说我们讲的这个步骤二，步骤二是什么呢？就是从刚刚我们既包含原始坐标系，又包含这个新建参考坐标系的这个零件中间，那么我们干嘛呢？我们要在这个保存的时候保存成什么呢 啊？两个注意点，第一个是也是跟这个一样，我们要设置一下啊，保存的坐标是要输入的，输出的坐标系是新的，这个我们自己新做的这个坐标系设置方法是一样的啊。另外一个呢，就是说我们保存 完成这个，呃，要保存成一个实体，用这个 part sorry 的啊，点这个，呃，叉叉 t 文件啊，去保存，要保存成一个实体，然后呢把这个保存成的这个实体呢， 再次进行打开，打开成一个，打开并且识别识别成一个新的啊，没有命名的一个，但是用于基于这个新建的这个坐标系的啊一个零件，然后再把这个没有命名的这个 新的坐标系的这个零件，然后给他命名保存成一个只包含有这个新坐标系的这个零件， 然后基于这个新的这个做作系列这个零件的话，那么我们可以做两部操作，第一步呢，可以直接导出，导出成这个 igs 零件，对吧？那么这样的话可以用于这个排量，还有另外一个用途呢，就是让你可以用于其他的一个加， 或者说其他的一个就是设计识别等等，对吧？那我们这一步呢也来操作一下， 就比如说我们现在这个也是一样，我们现在已经把这个新的组合器给 ok 搞定了，那么接下来怎么样呢？接下来我们也要呃，设置一下，也是在这个选项里面，还是在这个导出， 导出什么呢？我们这边要这个勾选一个这个拍摄 son， 拍摄 son 就注意输出的这个坐标系啊，我们还是要选择这个我们自己新建的这个坐标系音，好， ok， 确认， 确认以后呢，那么我们这样开始另存为，另存为什么呢？另存为，那我们这个时候也要注意的另存为的格式是这个二算的点查查框 t 或者查岗币啊，我们就选这个，当然， 当然你也可以在这个地方啊选项里面再次确认一下，好，是不是这个做的细音啊？ ok， 是的啊，没关系， ok， 确认就行了，那这个时候呢，那我们就直接保存，保存还是保存在桌面啊？ 好，完成了桌面以后呢，我们会看到这么一个文件夹啊，这么一个文件啊，啊，就是你看啊，是一个点插缸 t 的一个文件，那么这个时候呢，我们双击好，他说是要整的吗？是 啊，我们点进去，这个时候呢，他是输入诊断，我们打勾是特征识别吗？啊？是我们要特征识别，您看刚刚输入的是一个实体，对吧？啊？这个时候呢，开始他要识别识别是什么呢？你可以把这个体积拔毛什么都勾选上啊。呃，标准的这个特征啊，或者说你可以选这个 特征也可以啊。呃，一般的话默认什么都不用改，然后点击这个，下一步好，他就开始自动识别圆角经拉伸特征等等一切特征啊。好，识别完成之后呢，那么之后我们打勾 打勾，那么这个时候呢，他就自动生成一个你看没有命名的一个心灵剑，没有命名的一个心灵剑， 但是呢这个时候他的这个显示方式啊，我们可以把它调一下啊，给他带边线上色啊这么一个模式。你看啊，这个时候呢他的整个这个坐标系就完全跟我们这个一致了，你看 华爱是跟这个，呃盐管材生长的方向是一致的，然后 x 轴是这个华爱，呃，这就是这个啊，跟原始啊原始的这个零件我们来打开看一下啊，原始这个零件我们打开看一下， 那原始的这个零件 x 轴是也这个，呃管在生产方向啊，对吧？ y 轴是这个在上下，那管在这个宽度方向，那么新建的这个零件是什么呢？新建的，呃， 我们刚刚识别出来的这个零件就是跟我们的坐标系新建的坐标系是一致的， y 的这个 y 轴的方向是跟这个管材的生长方向是一致的， c 轴方向是在这个零件的这个宽度方向，对吧？那么好，我们把这个零件 要保存一下，保存成什么呢？保存成这个，比如说，哎，我们给他命名一下三，对吧？好， ok， 还是保存成这个，呃，怕成绩啊？ ok， 保存，那么这个时候 就 ok 了，这个零件就不算了，我们可以看一下啊，啊，这个零件，这个零件的话，这个零件基于这个零件的话，一 我们可以也可以用这个零件来导出啊，成为另存为啊， i x 格式，那就另存为 i x 格式过过程当中就不需要在这个坐标系这个设置了，那么因为它使用的是我们已经修改好的这个坐标系， 那么还有另外一个用途呢？就是作为其他的一个设计啊，直用啊，就是走到这一步啊，两个用途，那么好，我们来看一看啊，接下来我们来看一看这个 怎么来新建一个坐标系呢？怎么来新建一个坐标系呢？我们来看一下啊？啊？ ok， 我们先把这些之前做的这个都给他关掉啊， 都给他关掉， 然后我们把这个还是用这个打开啊，打开，我们把这个给他打开，这个里面已经有坐标系了啊，那没关系，我们给他这个，给他给他擦掉 啊，给他直接删掉，直接删掉，删除完我直接给他删除，我们重新从头做一遍。 ok， 那原来的这个坐标系是这样的，这个方向是 x 轴，那么呃，这个方向是这个 y 轴， 那么我们设计需要这个激光加工的时候呢？一般是啊，管材的这个生长方向是挖一轴，那么也就是说我们要把挖一轴定义到这个方面去，对吧？首先我们确认一下啊，这个官越坐标系没打开啊，打开了，然后圆点也没打开啊，圆点也可以打开啊，也可以不打开啊， 因为什么呢？嗯，现在在这个案例中间，呃，圆点我们是可以用的上的啊，但是有的时候啊，他有可能整个这个零件，他的这个圆点 根本不在这个零件中间啊，不在这个零件可能是在零件外边，是吧？然后他的这个整个坐标系统啊，是很乱的，那么这个时候不打开也罢啊，不打开也罢，那么 ok， 我们现在打开了 以后呢？我们要干嘛？我们要去新建一个坐标系，在哪里呢？在这个特征下，我们可以看一下参考坐标系啊，参考几何几，我们可以 点击一下这个作品。那么针对这个的话，我们现在这个，呃现有的这个零件的话啊，形状是非常非常好， 好，好在什么地方呢？他没有一什么斜角，对吧？如果是他光光是这两边都是斜角或者圆角的话，那你这个时候你得画一个呃，参考的一些草图 啊，通过画出参考的这个草图来确定啊，这个坐标轴啊，比如说像我们现在的话，不需要， 为什么呢？比如说我们这个，呃，原点，原点你可以不选择啊，在这个中间呢，过程当中你可以原理不选择，不选择直接生成的话，就是他默认的是使用原来这个原点。 好，那么我们也可以选择一号， ok， 选择这个圆点，好吧。啊？原点是这个圆点，那么利用他原来原点，那 x 轴是什么呢？ x， 呃，我们先定一个挖一轴啊，挖一轴，我们现在确认最重要的一个挖一轴是这个生产方向， ok， 挖一轴，那么我们再确 进一个 x 轴， x 轴， x 轴的话，我们可以选择哎这个方向， x 轴，对吧？呃，那我们可以看一下往外轴是这样子的，那我们也可以来反转一下，反转一下方向， 包括这个地方也可以反转一下方向，对吧？那么这个时候就，哎，很好了，也就是说，哎，呃， y 轴是， y 轴是这个地方，好， ok， 然后 x 轴是这个地方， c 装是这个地方， 当然你可以翻转方向啊，翻转方向都可以的，没，没有关系，没有关系啊，最重要的是这个挖一轴一定要是沿着这个管路的管材的这个生长方向去做就 ok 了，好吧， 然后那我们这样选择好了以后呢？ c 轴，它是这个，呃，基于你 x 轴 y 轴确认好的一个方向以后，它自动会生成的啊，自动会生成的，那么 ok， 好确认。哎，那这个时候就非常好来 x 轴啊，对吧？呃，我 i 轴 c 轴就已经确认好了，那这个的话就是一个坐标系的一个建立的方式，已经这个坐标系已经建立好了，建立好的话就是 你已经得到了一个包含有这个新建坐标盘，新的这个参考坐标系的一个呃，零件，那么我们可以直接点击一下保存就 ok 了啊，保存就 ok 了，那么干嘛呢？ 接下来的话就是说啊，就是我们可以做步骤一啊，直接去导出 igs 格式文件啊，注意这个设置好这个导出的这个坐标系， 然后也可以做这个步骤二，去得到一个含有只含有这个星座标系的啊，一个零件啊，要么你用于这个导出 ijs， 还有激光加这个加工，要么去用于其他用途，对吧？好，那么整个的话就是，呃，这个步骤的话 就是有这么多步骤，反正可以这样的话，整张这个图的话，我建议就是大家如果说新手的话可以这个截图保存或者说收藏一下这个视频啊，大家就是以备不时之需啊，可以去看一看，对吧？好， 就到这里啊，谢谢，拜拜，保留吧。

机架管件多实体转装，配体批量转 i g s 格式，且管机下料。

igs 文件转钣金键报错怎么处理？设计术，对准零件，按右键选断开链接， 再对准零件，按右键输入诊断点，尝试愈合所有出现绿色打勾，点击转化到钣金点一下这个面，点击采集所有的折弯打勾， 点击涨停，看看效果就搞定了，你学会了吗？关注老万主页，有更多精彩内容！

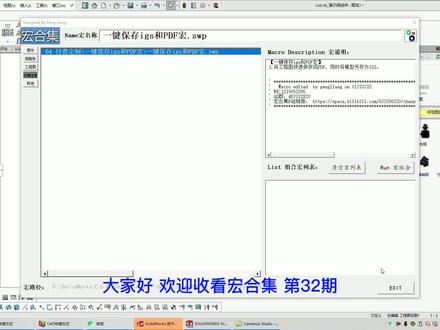

大家好，欢迎收看合一第三十二期。好，今天呢给大家分享第一个付费定制的一个红，那这是一位网友，他需要按照这样一个一键保存图纸 为 pdf， 然后同时将他的一个模型另成为一个 igs 的一个中性格式。以前呢他可能是用两个红，需要去点击多次，而且呢还不能去设置这样一个保存的目录，那这次呢给他定制这样一个红，我们来看一下操作， 首先我们可以选择这样一个另存的路径，那这里的话，我就把它放到这个 igs 上面，然后这个 pdf 我们把 放到这个 pdf， 这是我们指定的路径，我们重新给他保存一下，当我们退出，然后再重新进入的时候，他就会按照我们选择的路径 默认的进行一个输出，所以说是支持指定路径的。 ok， 那这里我们来执行一下这个图呢存成一个 pdf， 然后同时这个模型呢，我们要将它存成一个 ijs。 好，那我们来看一下 这个 igs 里面就会有我们这样一个模型，然后 pdf 的图纸里面就我们刚才这一张图纸。好，就是这样一个呃， 功能。好，那关于这样一个 红的话啊，因为是网友定制的，所以说我就不做这样一个分享了。好了，那今天的这样一个分享就到这里，谢谢大家。

大家好，今天给大家介绍 i c t box 属性工具的介绍，那我们知道在日常工作中呢，我们通常会对零件的一个属性 进行一些编辑，那当然传统方法下呢，我们可能是将零件打开，然后对属性进行逐个的填写，那这样的一个操作呢，相对来说是非常耗时的，且不利于我们的一些设计工作，因为它会占用我们大量的设计时间， 那现在呢，它其实可以不用这么麻烦，使用我们 i c t box 制成批量王的属性工具， 那就可以对当前的一些文件呢进行属性的一个批量处理，那在属性处理里面呢，其实就是对数据的增删改查操作。 那首先的话呢，我们先看查的这一部分，那查看属性呢，我们可以通过选择当前的一个文档， 或选择文件或者是你 txt 的 一个路径文件进行输入的方式来获得。获得之后呢，我们得到的就是一份啊批量的一个物料清单的属性了， 这是查的一个部分。那在查看属性的时候呢，我们也会发现，其实有些内容呢，它是以这种 关键字，也就是它属于我们 solidworks 里面内置的一些属性公式的。那我们在属性工具里可以使用这个显示值 来获得它评估的一个结果值，显示评估值，那这样的话呢，它就会将我们的结果呢进行一个计算来得到我们结果值。 那下面呢，我们再看一下增加的功能，那例如说批量查看我们的一个属性之后呢， 我们会发现有些地方呢，它属性是为空，我们可以通过在特定的属性单元格里面将这个内容进行填写， 除此之外呢，我们这里还针对一些特定的属性公式，例如说材质，重量，密度，体积这样的一些内容呢，进行一些啊公式性的一些插入，例如说选择体积啊，假定以描述这一列添加， 这样呢它就在描述这一列里面呢，把我们的一个体积的公式呢带进来， 当然这么操作的话呢，其实在界面里可能不会太方便，那么呢我们也可以将这个列表呢进行一个导出， 导出之后呢，我们可以在 excel 表里面进行一些编辑，那在 excel 里面呢，就相对来说会比较方便，我们进行一些批量化的一些操作，以及 excel 公式的一些操作。修改完毕后，那我们进行保存，关闭，回到我们的一个程序里， 我们可以重启一下这个界面，然后呢将刚才的表格呢导入， 那这份表格呢就会将我们刚才填写的内容呢回到我们的一个程序内， 那这是修改的部分。在导入修改的表格前，我们需要将 solidworks 的 文件进行关闭，回到我们 solidworks 的 一个初始界面，然后呢再在程序这里呢点击我们的一个修改属性， 那我们修改过程中呢，如果选择了重建文件，那么在修改属性的之后，他就会将我们的零件呢打开，并且呢进行一个重建属性评估值并保存。 完成之后呢，这里会有提示修改了多少以及重建了多少，那我们就可以点击是在结果里面呢去查看我们修改的一个状态，那正常情况下呢，都是已完成的， 那这是改的一个部分，那修改其实呃只需要一个按钮就可以了，相对来说会比较简单。 那另外一种呢，就是删除，我们重新打开刚才的模型文件，打开之后呢，我们在属性工具里呢再次获取它， 获取之后呢，我们去找到属性设置， 在属性设置里呢，去选择我们需要删除的一个内容，注意这里不是通过勾选的方式，是通过点选的方式。将删除的部分呢选中，然后在这里呢需要选择需要删除的，行 点击删除属性，这里会提示说我们是否进行属性的一些删除，那我们点击试， 那等待进度条完成，完成之后呢，它也会提示我们操作了多少的数据，为了验证这个结果呢，我们也可以点击获取属性， 那现在呢，我们就会发现刚才多余的一些属性呢就已经删除了，并且呢这里的属性列表也已经获得了更新， 这是数据处理的删除的部分。 以上关于属性工具的增删改查，我们就做了一个简单的介绍。除此之外呢， i c t box 还有其他各式各样的功能， 那大家有兴趣的话呢，也可以关注我们，在我们官网下载 i c t box 工具进行体验使用。以上就是本次功能的介绍，感谢大家的观看。

solidworks 设置向导千万不要自信用不上，意外总比计划多，这些场景都需要重装。 solidworks 做好设置备份， 不用费时费力。重调系统选项工具栏快捷键，一分钟恢复这些自定义配置软件异常，界面错乱，不用繁琐排查。一键重置，点击顶部工具，下拉菜单，选择保存恢复设置 即可启动向导，你也可以从开始菜单启动两种方式启动后，界面一致进入功能选择页，核心就三个功能，备份、恢复重置设置。第一个备份设置，建议每次修改系统选项和自定义后备份选保存设置下一步选非系统版保存路径 自定义文件名，建议含版本和日期，避免混淆。默认全选配置项，点击完成备份后生成 s、 l、 d、 r、 e、 g 格式文件，建议同步备份到云盘。第二个恢复设置启动项，导选恢复设置，下一步 浏览备份文件，确认需要恢复的信息，默认选当前用户，确定重启 sorry。 第三个重置设置，可重置为出厂默认状态。 启动向导，选重置设置下一步，勾选重置所有自定义配置，下一步完成重启。 solidworks 对 于二零二二以前的版本设置向导没有重置功能，可直接通过注册表重置。按键盘 windows 键加 r 键， 弹出运行窗口，输入 i e、 g、 d i t， 打开注册表编辑器，找到 sorry was 注册表路径，右键重命名该文件夹，关闭注册表重启 sorry was 会自动生成新配置，完全重置。

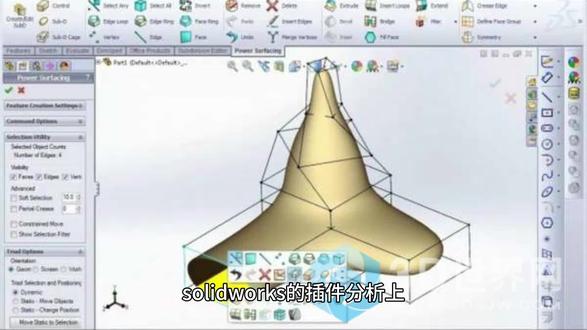

solidworks 的 插件分析上上官方核心插件随 s w 安装包提供，今天来谈谈机械设计软件 solidworks 里面的辅助设计插件。上官方核心插件随 s w 安装包提供。 一、标准件与设计基础 solidworks two box 内置国标 iso、 nc 等标准件库，螺栓、 螺母、轴承、齿轮、键锉等可直接调用参数化修改，自动生成 bump， 大 幅减少重复键模。 feature works 识别导入的 step x， presold 等无特征模型， 将其转换为可编辑的 solidworks 特征数，方便修改外来模型。 e drawings 轻量化查看批注分享三 d 模型二 d 工程图， 支持跨平台查看，无需安装完整 sw。 二、仿真与分析验证设计性能 solidworks simulation 有 限元分析 fit 做静态结构、热力频率、区区 疲劳、跌落、飞线性等分析，验证强度、刚度、寿命。 solidworks motion 机构运动仿真计算位移速度、加速度、反作用力、马达功率，用于连杆、凸轮、齿轮转动等动力学分析。 solidworks flow simulation 流体仿真 c f d 模拟液体气体流动热传导压力损失， 用于散热管道、泵阀、气动系统。 solidworks plastics 注塑成型仿真模拟熔体流动、保压冷却桥区 优化模具设计，减少试模成本。 tallanelist 公拆叠加分析评估尺寸链对装配精度的影响， 优化公差分配。三、电器与布线设计 solidworks electrical 电器原理图设计二 d 三 d 线束布局，端子电缆元气建库，实现机电一体化协调设计。 solidworks routing 管路线缆自动布路，支持管道、管筒、电缆、线束、软管 自动生成折弯接头长度统计，雨泵 circuit works 导入 e cad、 altium cadence 等电路板文件，在 s w 中生成三 d、 p、 c、 b 模型，做结构干涉检查。 四、制造与 can solidworks can 基于模型的加工编程，支持二点五轴、三轴洗消车消车洗复合生成 g 代码无缝衔接。 cnc 加工 solidworks solidworks inspection 自动生成手件检验报告测量计划，对比设计模型与实际测量数据输出 s、 p、 c 报表。 五、文档与格式化 solidworks composer 用三 d 模型生成技术插图装配动画维修手册、培训文档、产品说明书 设计变更后一键更新所有文档。 solidworks visualize 原 photo view 三六零 照片级渲染，做产品效果图宣传，动画场景渲染，支持 gpu 加速。六、数据与 mbd solidworks mbd 三 d 标注 pmi 将尺寸公差、精准粗糙度直接标注在三 d 模型上， 实现无图纸制造。 model based definition solid works pdm 产品数据管理、版本控制、权限管理、流程审批、文件解锁 规范企业设计数据管理在这里讲的都是一线实际设计中的机械知识， 比较贴近我们日常企业的工作情况，还是有很大参考价值的。马自不容易，希望大家多多收藏与关注，谢谢！

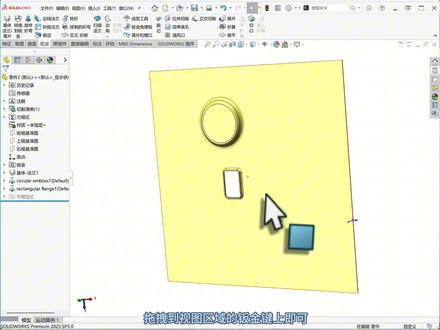

钣金设计里的成型特征很多人要么见过却不会用，要么会用不会做，堪称钣金功能熟练度的试金石。 本期视频就给大家拆解钣金成型工具。 solidworks 本身就自带成型工具库，但默认不显示。打开 solidworks 软件，找到右侧设计库，选择添加文件位置，找到零件自带设计库文件路径，选中后点击确定。 建议把整个设计库都添加进来，文件夹中包含有成型工具、文件夹以及其他你迟早会用到的库文件， 调出工具库后调用特别方便，直接从设计库中把需要的成型工具拖拽到试涂区域的钣金件上即可。日常使用中不建议直接用系统库， 最好将需要用到的工具修改后另存到自建的设计库中。成型工具本质上就是一个零件，打开需要修改的成型工具文件，直接调整里面的尺寸参数即可。这里补充两个使用小技巧， 一同一个成型工具创建不同尺寸的配置，后续调用时无需重复修改参数，直接选择对应配置即可。二、修改完成后以中文名保存，比如某某工具多少毫米，便于快速查找。 如果自带工具没有你需要的样式。接下来以最常用的锁孔为例，介绍新建成型工具。第一步， 创建锁孔基础模型过程和普通零件建模完全一样，另需在锁孔开孔处分割出一个平面， 用于锁眼的自动打孔。第二步，点击钣金成型工具，弹出设置窗口，重点选择两个关键面，第一个结束面选择与钣金底面重合的面。第二个要移除的面直接决定锁孔的开孔效果， 设置完成后点击保存，需要注意成型工具有专有保存格式，将做好的锁孔成型工具保存到自建的设计库中，保存后验证一下是否可用。

锅盖妹教你多实体如何直接输出 i g s， 打开一个多实体，在博士工具中点击强制重命名多实体，打开当前模型的文件夹， 点击差多实体，点击选项只勾选 i g s， 点击当前模型，点击开始。 在多实体拆解文件夹中可以看到生成的 igs 文件，私信我，免费获取插件。

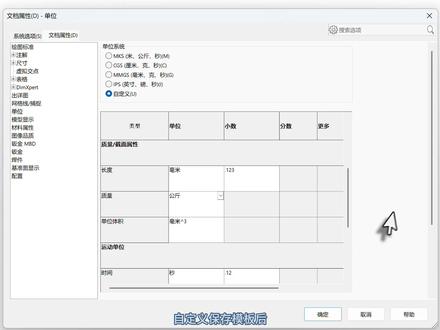

solidworks 日常使用中有一个高频误区，系统选项和文档属性的适用范围混为一谈。系统选项属于全局设置，应用于 solidworks 程序本身与文件无关。 文档属性仅针对当前打开的单个文件生效，修改后不会影响其他一页文件。踩坑的根源主要就是这。以最常见的单位设置进行举例，正确设置除了当前文件，还需要对模板进行修改， 保存当前修改好的文件。打开 solos 的 零件模板文件，在模板中修改文档属性单位，将默认的毫米克秒替换为常用的毫米千克秒。自定义 保存模板后，后续新建的所有零件都会默认使用毫米千克秒单位体系，无需再逐个文件调整。
