威纶通触摸屏柱状图怎么做

三分钟教会大家海威 scar 的 软件的丙图和柱状图怎么配置，这两个图源也在我们的高级控件中。分别拖出丙图和柱状图到画面上，拖入几个数值显示输入来输入数据，同时建立对应的变量， 建立五个变量，方便后面观察。设置好文字大小与颜色， 右键查看，接着选择多重复制一列五行即可。五个数值输入对应五个变量，右侧省略号可以设置文字语言 可以后期进行一键翻译。设置文本颜色为白色。创建新集合，新增五个集合成员，绑定后选择不同颜色，方便显示更清晰直观。 完成后点击确认就可以了。显示分为百分比模式和数值模式，这里先用百分比模式，可以看到丙图有了不同的色彩。复制这个丙图， 右键进入设置适当的圆心可以让丙图变为空心。丙图显示模式改为数值模式， 可以看到两个丙图的不同。接下来设置柱状图，柱状图的总标题和载标题都可以自行更改， 轴的最大最小值也在这里设置。设置数值格数为五线条，颜色是 y 轴的颜色，不要忘记编辑柱状集合， 这里只需要绑定对应的变量颜色，在下面统一设置。填充颜色是背景颜色，我们选择蓝色，柱状颜色选择红色即可。给每个变量设置一个初始值， 不要忘记数值显示输入的输入功能要勾选使这个页面为运行画面，并改好名称。柱状图的最大值大家千万不要忘记，我刚刚就忽略了， 确认就配置好啦，此时我们点击模拟运行就可以啦，我们可以看到不同的图标更改数值，可以看到图片随之实时更改。今天的内容就到这里啦，如果你有任何想法或疑问，欢迎随时交流，我们下期再见！

今天收到粉丝发来的一个微轮通程序，才知道触摸屏还可以这样用，让我们来看看他这个程序是干啥的。中间画了个咱也不知道是啥的图案，配了几个按钮和文字。看到标题我才知道这是个四伏电钢演示的系统，属实有点抽象。废话不多说，开搞 整体，我们用科技风格去设计，背景用深蓝色为主色调，要直观演示电钢动作，参数清晰，顶部分标题时间，左侧做导航，中间放三 d 模型，底部分原理和参数区。最后我们把设计好的画面开发到触摸屏里去， 学习更多 hmi 设计思路，欢迎关注订阅，我们记得双击么么哒！

会采集两组数据啊，第一种是周期式，第二种是出发式。好，那我们看看怎么去完成我们的资料取样。首先第一步在我们 e b pro 里面找到我们的资料历史，在资料历史里面点击我们的资料取样， 资料取样里面我们去新增，这边已经新增过两个了，可以给大家看一下。 第一种是咱们的周期式，周期式就需要用到设置我们的一个采样时间，采样时间可以根据自己的要求 可以去选择。第二个有一个数据来源的选项，数据来源呢，待会会配合我们的数据记录里面通道数去使用，这个怎么去解释呢？首先我们点开通道数， 在我们通告书里面有两两个数，第一个是十六位的一个数，十六位的数，他占用，占用的地址是哪一个呢？他占用的地址就是我们数据来源的 r w 一 百， 然后第二个数是三十二位的浮点数。好，这个浮点数呢会占用两个字节，那他的地址是怎么对应呢？其实对应的就是咱们的 r w 一 百零一和一百零二， 他占用的地址是根据上一个依次往后去偏移，当然我们也可以做新增啊，新增后面的一些地址呢就会依次往后去偏移。 好，下面呢还有一些设置，比如说我们可以设置暂停取样控制，包括控制控制里面可以包括我们的清除历史取样，还有一些像 将我们的历史资料导出到外部设备，在我们的右边呢是一个历史记录的一个选项，我们勾选起用之后呢，它就会将我们数据保存下来， 下面有一些选项可以续选，可以将我们的数据记录记录在同一个文件夹下，然后下面还有一些保存的一些选项，可以把它保存到 hmi 里面，或者 u 盘里面，或者 sd 卡里面都可以。在最下方呢有一个文件保留的一个限制， 可以按照我们的天数去保留好。做完这个呢就是我们的一个周期触发。第二种是我们的一个触发方式， 触发方式里面呢有一个方式的一个解释，当我们从 off 至 on 的 时候，它就会啊触发我们的取样，然后右边有个勾选项， 它是将在彩样结束之后将这个位设置为 off， 这样呢我们程序里面就不需要再做一些时间的设定，然后把这个位去做一个复位， 然后面的话就是我们出发的一个地址，还有再往下呢就是我们的数据来源，后面的话基本上都是一样的 好，这是我们的第一步，第一步做完之后呢，第二步需要用到资料取样，右边的一个历史数据显示，我们拖出来给大家看一下。首先我们需要做的是什么呢？需要做的是将我们的缩影选择对应的一个缩影选项， 可以看到在我们资料取样里面其实就有两个编号的一个缩影啊，我们选择对应的缩影去显示 好，然后右边的话还有一些像咱们的一个显示的格式，我们可以选择时间加日期啊，也可以将序号选上。后边的话还有一些显示格式，我们可以选择两个通道都显示，或者只显示其中的一个通道。 然后在后面还有一些标题，我们可以自定义咱们的一个标题，当然标题也可以用咱们多国语言使用文字库的一个选项。好，这个做完之后呢， 右边就是我们的一些数据，比如说我一里面资料选项一里面用的是我们 r w 一 百和一百零一的数据，我们可以放两个数据框里面，然后用利用咱们的 利用咱们的一个多状态设置的原件去实现一个周期的循环，这样我们数据就是一直在变化。 然后下方的话我们需要做的是利用一个多状态切换开关按钮，触发咱们的一个资料取样就可以实现。当我们按下这个按钮的时候，它记录一条，然后系统会将它这个按钮自动去复位，然后每一次按下的时候它都会记录一条。 好，这个就是我们资料取样以及我们历史数据显示的一些功能。

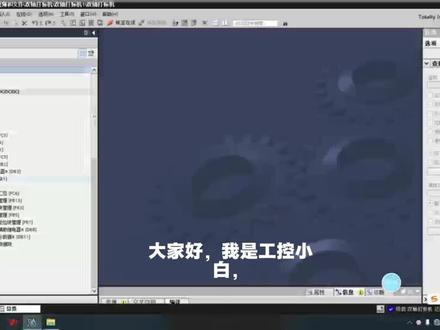

大家好，我是公共小白，没有 plc， 没有四幅，没有任何食物，纯靠电脑仿真自学自动化。今天第十一天， 利用下班时间悄悄努力，别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。前段时间太忙了，现在继续学习报警程序， 现在看一下报警程序怎么去写。首先我们的报警辅助继电器， 然后我会把所有的报警信号都会写到一个 d b 块里面，然后现在这里有四福报警， 四福报警管理模块， 这里面会有一些报警信息轴一报警轴二报警，因为这是封装的，快啊， 我们双击进去，那这里就是报警输入和异常输出，这里就是写了一些报警， 我们报警输入， 你这个是气缸的， 这里气缸也是一样的气缸这里我们可以 把延时数值加进去，就是有多长时间会报警，包括把它的那个输入输出 a、 c、 n 那 个信号给填进去， 然后这里就是对应的报警输出，这一样的，我们双击进来看一下啊，这里就是一个 报警程序，一个前进异常跟后退异常， 对不对？如果输出了前进检测没有到位，那它就在一定的时间里面嘛，它就它就异常嘛，对不对？异常就会输出信号。 然后我们在主控程序里面，我们看看一下啊， 主控程序啊，故障的话，我们是第二优先级，那极停是第一优先级，故障是第二优先级，我们刚才这个看到没有， b、 b 三、 d、 w 零，那就是这个报警辅助继电器 第一个四，然后这里只要它不等于零，那我们马上就马上就给四嘛？四的话就故障报警，对不对？故障报警， 然后它跳到四的话，它下面都不会执行，这个等于一百，这里都不会执行 跳到四，对不对？除非你这个时候 把故障复位掉，那它就又便变到空闲状态，对吧？这个整个流程是这样的，你复位掉的话，它就变为，然后它就变为空闲状态，整个流程是这样的，报警目前是说把它这样去做的， 把它写到一个 d b 块里，只要其中一个不等于零，那它这整个字都不等于零吗？就可以去做这个报警。

玩转互联网通讯知识点，一期比一期硬核， 上期讲了标签通讯，本期向大家介绍两种互联网通讯协议， m q t t o p c u a。 m q t t 是 一种轻量级的基于客户端服务器的发布订阅模式的消息传输协议。当设备联网时， 使用标准型触摸屏，可以通过 m k t t。 功能实现不同区域的数据传递。 m k t t。 的 通讯优势在于，当订阅的数据有变化时，才会传给 m q t t。 服务 器，然后服务器再通知给终端设备。订阅的数据没有更新时，设备则保持休眠状态，这样既节省流量，又确保效能低负担。目前威能通的 m k t t 支持市面上各大云端服务，例如亚马逊云、微软、阿里云等等， 只需要简单的设置，就可以在这些云端服务中搭建高安全性的 m q t t。 服务器。如果说 m q t t 是 互联网层解决方案，那么管理监控层的解决方案是 o p c u a。 为伦通标准型触摸屏，支持 o p c u a。 通讯，它打破了传统工厂设备之间的隔阂，能够实现跨设备、跨系统的 无障碍数据传输。向上支持多平台的 e r p max s。 嘎达等系统，向下兼容超过四百种通讯协， 不需要单独去采购不同品牌 p l c。 的 互联网扩展模块，提高企业的工作效率，降低设备维护成本和管理难度。如果对 m k t t 和 o b c u a。 还有什么想知道的，都可以在我们评论区留言或者我们官网找答案哦！

哎，有人问我做程序的时候不小心把目录数关掉了，要在哪里打开呢？这个其实很简单，在软件上方找到减式就能够看到目录数的选项，点上勾就重新出现啦。 还有人问，在哪里能把原件左上角的红色标识关掉？我一页里有很多的原件，这样的话会显得很乱。这个其实也不难找到左上角的文件选择偏好设置选择显示，把显示原件 id 和显示原件标签取消勾选就可以了。 或者你也可以根据使用习惯改变标签大小和颜色。这两个软件使用小技巧有没有帮助到你呢？

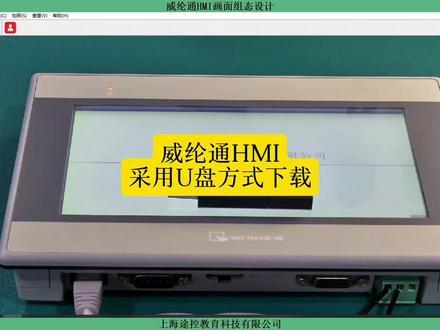

我们今天学习万能通触摸屏，采用 u 盘的方式下载，现在我们这地方有一个 u 盘，它是 usb 二点零的接口，内存呢是十六 g 的， 我们呢想把我们现有的啊这个我们组的好的一个画面， 我们把这个文件给它打开， 这个呢是我们现有的组态好的画面，我们呢想把这个画面的东西啊 下载到我们的触摸屏里面去，那我们呢可以看一下子我们现有的这款微动通道触摸屏的画面只有我们这些信息 啊，是不是只有我们这些信息，那我们呢开始采用我们这个 u 盘的方式，需要把我们这里面东西 通过我们的 u 盘带下载到我们的触摸屏里面去， 那这时候呢我们呢先去在我们 u 盘要创建个文件夹，我们把我们 u 盘现在插入到我们电脑端啊，找到我们 u 盘，我们给他起个名称， 我们起个名称叫 usb， 好， 起这个名称 u usb 就 可以了。我们把我们啊下载组在好的这个画面 需要采用 u 盘的方式下载，那我们呢选择这个工程文件， 这时候呢有一个建立下载数据好，我们点击它， 这时候啊去找到我们的 u 盘，找到我们 u 盘，找到我们 u 盘的文件夹，选择它 usb 啊，我们这个 u 盘的文件夹就是名称，就就是我们的 usb。 选择确定好，创建 好，提示我们下载数据建立成功啊，我们点的确定关闭。 我们现在啊把我们电脑端啊，也就说我们要把我们电脑的这个 u 盘啊给它拔掉。 我们现在把我们 u 盘插入到我们的充屏的背面的 usb 接口， 这时候呢它会跳出一个画面，这画面是下载与上传，我们选择下载 找到我们触摸微动通触摸屏的，它的触手秒就是六五幺。 好，选择 ok 键，找到我们这个 usb， 再去点找到我们在我们电脑端创建这个文件夹是 usb， 选择 ok 键， 这时候啊他跳出这画面就代表了我们现在啊正在通过 u 盘的方式去下载，把我们组态的好的文件下载到我们的桌面里面去。 好，现在啊下载完成，我们是不是出现了这个画面，那这个画面 是不是与我们我们电脑里面的组态软件里面画面是一致的， 现在啊我们 v 冷通道触摸屏采用 u 盘的方式下载，我们就完成了。

我们今天学习微轮通触摸屏，采用 u 盘的方式上传与反翻译，现在啊我们所看到这个画面，这个地方有一个 u 盘， 这时候啊这个 u 盘呢，它这个一个接口是 usb 二点零的接口，它的存储量内存就是十六 g 的， 而我们想采用 u 盘的方式，把我们现有的这款万能通充屏里面的画面 上传到我们的 u 盘里面去，从而我们再把 u 盘插入到我们的电脑端的 usb 接口，通过我们的万能通的组态软件去反翻译我们 u 盘里面的文件，再次去给它打开。 首先呢我们需要把这个 u 盘插入到我们电脑端，给它 u 盘里面啊，给它创建个文件夹，起个名称， 好，我们开始插入到我们电脑端， 好，插入电脑砖之后啊，我们点击点开这个 u 盘，给它新建一个名称，也就新建一个文件夹，我们呢给给它起个名称是 usb 杠 hmr， 好，把我们 u 盘给它脱离开我们电脑，再次把我们这个画面给它打开， 那这时候啊，我们把这 u 盘插入到啊，我们万能通触摸屏的背面啊，背面啊，这个地方有一个 usb 接口， 好，插入进去它或这地方啊会自动跳出来一个画面，它叫上，它叫下载已上传，我们选择上传， 这时候啊它又跳出这个画面，它是上传设置密码，也就上传的密码，那我们 win 等的密码是出使之啊，是六个幺的，那我们呢写六个幺啊， 点 ok 键 找到我们 u 盘啊，我们是 usb， 找到我们 usb 啊， 好，再次给它展开。好，这时候啊找到我们刚才创建的名称，名称叫 usb hmr 啊，把它放到这地方就可以了，点击我们这 ok 键。 好，这时候呢再次把我们 u 盘啊，把我们的 u 盘给它脱离到，脱离开我们的触摸屏啊， 好，开始呢，把我们 u 盘插入到我们电脑端去， 打开我们 u 盘啊这个文件夹，找到我们的 m t 八千 r e 的 啊，找到我们有一个零幺， 它这里面有一个 mt 八千的，我们呢需要给它增加一个后缀名称，好，我们点击它重命名，重重命名的话我们给它重命名一个是点 小写的 l x o b 就 可以了，好，点，确定 好，也就说我们是 mt 八千点 x o b 这个名称。好，我们呢接下来啊，我们去打开我们 y 动通的组态软件， 我们呢选择这个新建，找到这个反编意啊， 我们呢去找我们的一个文件夹，也就是说去找到我们这个 u 盘 u 盘，这个文件夹是 usb 杠 hmr 啊， 点击它找到我们零幺，找到这个 mt 八千点 x o b 这个文件，打开，这时候呢，你需要反翻译的时候，你是不是要给他起个名称，打比方说我们还是给他起个名称啊，我们给他起个名称， 我们起名称叫一百啊，好，这个密码就是它的六五幺啊，我们呢可以不公改，点击反编 e， 好， 选的。是 啊，现在啊，我们的这个画面，就刚才呢就是我们触摸屏里面的画面，也就说我们现在主菜单软件呢，这个画面啊，就是我们刚才触摸屏里里面的画面啊，地址呢也还是我们触摸屏里面的地址， 那我们呢可以去看我们 u 盘的东西啊， u 盘的东西的时候，我们反编辑过后啊，是不是出现一个名称是一百这个名称，这个名称就是我们反编辑好的一个我们的主看软件，他的一个文件的名称就是一百。 好，我们今天呢啊，学习的是我们微整通触摸屏，采用我们的 u 盘的上传，与反别异。

大家好，我是公共小白，没有 plc， 没有字符，没有任何食物，纯靠电脑仿真自学自动化。今天第十二天， 利用下班时间悄悄努力别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。今天学习了威伦通触摸屏配方功能， 然后我们现在可以看一下这个配方，我们选中这个删除还是可以删的。假如说我们新建 s， 这里是十八啊，新建进来了，假如说我要更改这个 a s， 改成二十五，那枪中选中更改变成二十五， 那选中哪个，这里就能显示出来这样的这个功能。那现在讲一下怎么去做， 记录一下。 ok， 我 们可以看一下， 我们这里有个配套数据库，我把这个删了，新建 轴的参数 新增新增， 然后 我这里用啊， s p 满，好吧，明天，然后我们用五个吧，我这里用十五， 无符号的。三十二位， 这里我们用不能速度， 三十二位， 这里用自动速度， 然后这里也有十五 case， 这里可以，这里我们可以添加数据， 提前可以添加数据 暂停， 确定 可以，现在就把他拉出来，那这里就有了，有空我们再去拖他的空姐， 这里我们又 有一个， 这里我们可以看一下，这上面有个 recipe 配方，这里我们就选择装明就可以了。确定 这样可以，那我们再用那个手动速度， 那这里我们可以多重复制， 看可不可以多重复制，我再多重复制。 没有多重复制啊，那就取消重做，那这样多重复制吧， 一百三十吧，那这 这也是一样，多重复制， 这样可以了，我们改一下， 把配方的修改和配方的删除， 还有配方的新增，那这里我们来一个 改配方， 新增配方对齐， 等今日 可以 新建配方，这里我们可以看到这有个 recipe， 然后我们用这个关键字，这里写写。一的话就是新建配方， 我们可以看一下，这里，这里它是有教我们看这里 common， 一 是新增配方，二是更改配方，三是删除配方，然后二是 更改配方，是吧？这是我们用看慢的关键字控制字，这是 复制， 看，这里是血，三看，这样就可以了，而且我们可以试一下。呃，这个配方的前提是， 呃，必须不能是 t t k 吧，应该是 t k 的 屏， t k 的 屏是不行的，然后其他的屏都是可以用这个变频功能的，我们在零点零往下看一下， 那现在这是一轴的吗？然后这个是它的值，对吧？那我们选择这个，这个就更新了，二二三五四五六七。那假如说我想更改这个手动速度五十八，对吧？更改啊， 五十八就过来了。假如说我想再新建一个，那他又新建一个这个，二，他这个名称，我想把这个两名称改一下，我改个 s d 吧，然后或者是 a x i s， 然后新建二 三出来了，那我把二删掉， 可能名称是一样的，删不掉，我估计是删除，应该是可以删的。 三十三乘三嘛，把二改一下吧，改成 a， s， d。 更改， 删除不了，看一下吧，这里是不是有问题？删，求配方。看一下啊。 删除所选配方，你再试一下， 这里没选择，我们需要选择这个，这样应该就可以了。再来一下， 我们选择 a、 s、 d， 删除，删删除，这样就可以了，然后再新建， 从这弹出来啊，这个配套功能是这样的。

啊，兄弟们大家好，这节我们来讲参数页面，比方说我的气缸的一些延时啊，电机的一些位置啊，或者是我设备的一些加工工艺的一些配方啊，什么都可以写到参数页面， 当然了我们这套设备是非常简单的，那我们就做一下气缸延时，我们做一下给大家做一下参考。首先我们找到我们的参数页面啊，第二十四号，我们点击来到参数页面， 在参数页面里面呢，这套设备涉及的气缸的延时的参数坐在这里面，在这里呢，我用一个偷懒的办法啊， 因为我们参数延时肯定是前面是文字嘛，什么什么气缸延时，然后后面是一个数值的输入框，输入框里面呢，你可以设置延时一秒，两秒或者零点五秒， 这是我们操作人员来进行设置的。前面这个文字部分呢，我来偷下懒呢，就可以用这个原件里面的这个文字标注， 直接把所有的气缸那全部写上去，大家看一下啊，比方说我旋转气缸，旋转气缸延时，搞一个冒号，下面我再写一个前后气缸， 前后气缸延时冒号，后面我再写一个上下气缸延时，下面我再写一个假转气缸， 对吧？然后我把字体改一下，改成黑体，然后改成十八号字体， 好，点击确定他离得太近了是吧？重新双击，然后把它空一行，每一个都空一行，对吧？这样我们再来看一下，哎，这样差不多了，这是我一个批注呢，批注了四个，这样我就不用一个一个复制了，一个一个粘贴，还要对齐干嘛呢？然后后面分别对应一个数值输入框就好了，对吧？ 好，我们在软件里面找到数值，那么这第一个是旋转气缸延时，这个数值输入打开之后呢，我们一定要把这个起用输入功能把这个勾选上，勾选上之后你才能输入啊，然后我们再来看这个读区写入的地址，我们来打开程序看一下旋转气缸啊， 我们来看一下旋转气缸的延时，延时功能就是比方说我在这个气缸流程这个子程序里面呢，我们来找一个有延时功能的，看一下。我这一步我假转气缸夹住弓箭之后，我接通了一个计时器 t 十五， 那么这个计时器 t 十五是零点五秒，零点五秒之后，然后我再进行下一步， t 十五就是假转气缸的延时， 那我就把它改为 t 十五， 这样就好了，改一下，双击打开，改一下它图片的格式，内框也不要我们来确定，看一下就要这种，还需要一个单位，是吧？秒，所以说我们在后面再给它标注一个单位， 直接这样，直接这样把秒写上去，对不对？直接这样方便一点， 直接这样看一下效果，哎，直接这样也可以，我们来查找其他的气缸的延时地址是多少。上下气缸的延时 t 四三，对吧？ t 四三，上下气缸，我们来复制一个 t 四三，我们再来看，那其实前后气缸和旋转气缸呢？啊，它的延时我们并没有做，程序上并没有做，那我们随便就随便先把地址给它填上去，到时候我们做了之后呢，再把地址给它更改， 我们来给它解常用来一个右对齐，这样这样就好了， 这是气缸功率， 那同样的兄弟们，如果我们来看下图片，如果你这个丝伏电机上的夹转气缸以及我料道上面这个推转气缸都有延时的话，我都可以把它做在这上面，对不对？直接做就是了，把地址填上就好了。下面我们就不再赘述， 以及你的设备需要哪些重要的参数呢？都可以把它做到这个参数页面里面，对吧？我们来看一下，模拟一下。 好，点击手动，然后这里进入参数页面啊，没有权限进入啊，我们必须要返回去登录页面呢，用用户二进去才有权限进入参数页面啊，我们用用户二啊， 啊，密码输错了三个，二，二二，好，我们登录好，来到好，去到参数页面，好，这里就是参数页面。 好，手动的页面基本上我们就做完了，兄弟们，下一节我们来讲监控页面。好的兄弟们，下一节课我们再见。

大家好，我是公共小白，没有 plc， 没有四伏，没有任何食物，纯靠电脑仿真自学自动化。今天第十三天， 利用下班时间悄悄努力，别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。今天学习了如何用下拉框选择不同的轴，来修改不同的轴参数，以及控制不同的轴。 就是说我这里可以任意选不同的轴，然后这里会有不同的工位，这里是工位一，工位二。 然后现在我们假如说轴一的工位一取料，那取料，我现在假如说取料在 在五百零四，那这个时候我们进行试窖，然后我们的打标在这里 我们放料，放料，我们再试窖，好，再试窖， 然后我们在周二周二取料， 首先取料负五百零四，那这样是一千八百零九，我们运行至目标点位五零四，对吧？打标一百六十八， 打标一百六十八，放料一千八百零九， 一千八百零九，是吗？我们再看看轴二的，然后呢？取料五百三十九， 五百三十九，放量二二二四， 这个就是相当于是把每个轴的工位都弄上来，然后我们就可以选，都是可以选多少个轴就可以弄多少个，包括这些速度，我们假如说 现在我们存动距离的是五百八十，对吧？ 现在从幺八零九走， 如果是寸东富，我们就往南走，对吧？这个也是一样。 嗯，回远点，回远点，然后这里是自动速度， 我们现在那打标位是一百六十八，那现在就很慢了，是吧？ 非常慢，现在暂停还没做啊， 暂停不能暂停，在这个位置暂停还没做了，我现在只有等它慢慢走， 因为在运行的它是没办法切换的，这样就可以了。然后我们加快一点，你看我们现在在放量，马上就会非常快，是吧？那这个就是每个球对应的不同位它都能切换数据啊？ ok， 这是目前这个， 这后面有多少地址都可以去进行去扩展，程序很少，就只有这一点点，就只有这一点点通过数组，所以进行赋值， 有多少个轴这里就放多少个就好了，这这里全部都不需要改，包括后面这个地方是， 你看这里有我们有多少个轴，就给他扩展多少个就可以了，这有多少个就扩展多少个。然后这个只是，嗯，跟界面上界面关联的一些值，就这个值是在这个上面的， 这个上面关联的只是一个中间变量，它不是轴实际的数，这个才是对应的轴的一些数值。啊，这里这里是一个。

大家好，欢迎大家来到 c m t x 系列功能应用实操教学课程，本节课主要以 c m t 三幺零五 x v r 触摸屏型号为例和大家进行讲解。 f t p 服务器实操应用教学 f t p 服务器它主要是触摸屏端与电脑端的数据互传，比如长线与办公室资料实时同步， 它可以上传历史数据，报警数据、操作记录、配方记录等等文件都可以进去传输。 ftp 服务器，它不仅可以存储数据记录，还可以存储各种文件，比如图片、 pdf、 视频，这些都可以把它存储到触摸屏端或电脑端互传。比如我们在现场， 你的数据比较庞大，触摸屏本身是不够存的，那你想要存储更多，除了 u 盘以外，我们也可以通过 f t p 服务器传输到电脑当中去，然后还可以导出 excel 的 格式。 f t p 服务器支持机型 c m t x 全系列，下面我已做好的一个 demo 程序和大家进行演示。 ftp 功能的优势在哪里？首先我们在触摸屏端经监控开启 ftp， 然后我们点击历史数据，点击清除以后， 我们在温度值写上一百，在压力值写上一二三四点八九，好让它去传输，我们再去清除一遍，我们让它数据同步到编号八备份这边就有一个数据。 好，这个时间跟我们现在的时间是对应的，然后我们打开，那这个时候就可以看到温度一百，压力一二三四点八九，这个是历史数据。 我们回到报警数据，报警数据呢？我们先清除一下数据，然后我们给他一个一百的报警，再给他按一下接听按钮，现在有两次报警，我们给他确认再确认， 然后我们再选择 ftp 备份，然后我们再打开这个文件，它就有一个报警数据，我们再打开 excel 表格，这就是我们显示的报警刚刚产生的一个报警温度一百 和接听按钮，一按下，再看配方数据，配方数据呢，我们做好了一个三个配方，然后点击 ftp 文件传输，然后我们可以看到新增的第三个， 这是配方文件，配方文件由于它的格式是 d b 格式，那我们必须要用到转换才能进去看到，我们打开工具箱，找到配方数据库，编辑器打开，然后点击导入， 点击打开，此时我们就可以看到我们刚刚配方里边的三个数据全部都在这里，我们也可以进去在线修改，可以直接导出来。再看我们操作记录，操作记录呢，这里边呢有很多的操作记录，我们已经记录进来了，我们直接点备份， 我们回到文件夹，多了第四个，那这个数据呢，就是操作记录，操作记录，同样的我们要需要转换器才可以打开，打开这边选择多文件转换新增文件，选择操作记录，打开，然后把它导出到 excel 表格的格式，确定 好，这就是我们的操作记录，进行去导出 excel 表格的格式，可以做相应的显示。刚刚跟大家演示的都是关于数据记录，现在我们看文件传输，点击文件传输进行双向传输， 我们要把电脑端的文件传输到触摸屏，把触摸屏的文件再传输到电脑这两个文件夹， h、 k、 g 呢，这个文件夹里边是空的，就是说我要把电脑端的文件传输到触摸屏 w l t 这个文件夹，它有六张图片，有两个视频， 我要把这个里边的文件全部传输到触摸屏端的 h k g 的 文件夹，点击 pcftp 到 hmi， 好， 点击端以后，它现在呢正在传输好，然后我们打开重新刷新， 好，重新刷新，我们可以看到我们的六个图片已经成功导入进来，并且有两个视频，第一个图片，再选择图片文件，我们就可以看到这个图片文件，同时我们可以翻页， 这是电脑端的文件，通过 ftp 传输到触摸屏端下面呢，我们再演示通过触摸屏上面的文件如何传输到电脑端。此时我们需要借助一个 u 盘， 因为触摸屏本身它的内存并不够很大，我们外接一个 u 盘，把所有的文件都放在 u 盘当中，通过触摸屏的 u 盘读取，直接传送到电脑端。首先 g h g 这里边文件有三个，一个是图片、 pdf 和程序， 我们把这三个同步到电脑上，触摸屏上的文件夹是 g h g， 电脑端的文件夹是 g e m， 下面我们点击 h m i 到 pc 和 tp 端， 点击它之后呢，大家有没有在文件夹看到有 g e m 这样的一个文件夹的生成，那打开这里边就是我们刚刚从触摸屏端导出的三个文件夹，大家可以对一下是不是一模一样的，同时呢我们也可以进去打开，那现在我给大家看一下怎么去打开 pdf， 选中 pdf， 选择文档文件，此时他就打开，我们可以点击放大，这个是我们大屏显示的手册，然后翻页，然后我们再打开，我们刚刚导入了两个视频，再点击二十六这个视频，选择视频文件点击播放。 以上就是我跟大家演示的 demo， 下面呢就带大家来做一下具体的功能怎么去实现。首先第一步我们要在资料和历史里边有一个 ftp 联机，把它打开，打开之后呢 我们新增一个，或者说原来有的一个给大家看一下，这边选择静态，然后类型呢是选择 ftp 主机，这是你的电脑的 ip 服务器断口号，根据你创建的 ftp 服务器相同设置就可以了，这里边我设置的是二十二， 然后用户密码不需要直接使用匿名，这个软件不需要按照我们之前的方式去设置，很复杂的创建服务器，我们只需要呢下载这样的一个软件叫简单 ftp server。 下载这个软件以后呢，我们把权限都勾上，然后其他这边服务器端口你设置二十二，那么你触摸屏端跟他一样设置二十二，前提是端口号不能重复，重复就会连接失败，然后最大连接数我们可以默认一百。 共享目录这里边我们就存放于，比如说我触摸屏端有数据过来存放到你电脑这边，你存放到哪个文件夹当中，这里边你要指定 把它创建好，要有一个路径，然后直接点击起用就可以了，这次我已经起用了，创建完成以后呢，别忘了还有一步，在常用系统参数 ftp 这边你要勾选，因为你是做客户端的，你要把的客户端进勾选起用，然后联机，这是选择你第一个，这是你的 ip 地址，就是我们创建的电脑的 ip 地址，这里面的文件夹呢，我们就使用 ip 地址， 我的电脑的 ip 地址是什么，我就以这个文件夹作为一个文件名就可以了。首先我们进入菜单画面， 好，我们首先看一下历史数据，历史数据的话呢，我们就创建一个历史数据就可以了，在历史数据当中呢，我们做一个 ftp 备份，在我们的资料和历史当中有一个备份窗口，我们打开打开它之后呢，我们这里边文件来源选择历史， 然后我们这边选择今天到九十天啊，手动导出，这边要注意了，这边我们要选择备份的位置是 ftp， 然后 ftp 的 路径要选择刚刚我们在电脑当中创建的文件夹路径。保存格式呢有两种，一种是 db 格式，一种是 csv 格式。 db 格式的话呢，你需要转换才能打开。 csv 格式呢，它本身就是 excel 表格的格式，你导出来就可以直接打开，就直接选择 csv 格式就可以了。好，然后这边选择日期，然后把这些数据都勾上就可以了。当我们的历史数据有产生之后，我们就可以点击这个备份窗口， f t p 设置的就可以备份到电脑的文件夹，那么报警数据也是一样的，你只要在报警的数据当中勾选历史数据，然后同样的在备份数据当中直接点击在这里边呢，你选择文件来源，历史事件记录， 然后其他的设置这边都一样的，然后导出这边也是一样的，一定要选择 ftp 文件路径一定要。对啊，这个格式呢，你保存到 csv 格式就可以了，然后日期下面你把它都勾上就 ok 了。再看配方数据，配方数据呢，我们提前创建好， 创建好以后呢，还是一模一样的，直接点击备份窗口，然后选择文件来源配方数据库，然后触发手动导出，选择 f、 t、 p 文件路径，选择存放的电脑的文件路径，其他保持不变， 点击确定就可以了。操作记录也一样，你提前把操作记录的一些记录进行配置好，那配置好之后呢，同样点击备份窗口， 打开备份窗口，文件来源选择操作记录，其他都不变，然后导出，选择 ftp 文件路径，选择电脑的路径。文件 只能默认，因为它只能选择 d、 b 格式，它不能选择 c、 s、 v 格式，所以一定要注意啊，选择确定，这样我们所有的数据记录都全部操作完成了啊，不管是历史数据，报警数据，配方数据，操作记录全部都备份完成了，这是关于数据方面的。那么再看文件方面的选择，文件传输 这里边呢，我们通过复合式多功能按钮进行操作，首先打开第一个，选择下面的动作呢，文件传输选择 ftp 连接的 ip 地址，这里边有两个，一个是下载，一个是上传，首先我们点击下载，就是从电脑端的 ftp 下载到触摸屏端，选择第一个，然后文件这边要注意，这个是非常关键的，就是 hm 的 完整路径，这个路径就是你要把电脑端的文件传输到触摸屏的哪一个文件夹的名称，一定要填写你触摸屏的文件夹的名称，这是第一个， 第二个这个文件呢是需要你在电脑端某个文件夹当中的文件，也 就是你电脑端的文件，要把这个文件里边的内容传输到触摸屏端，那来自于哪个文件呢？这里边要填写好，一定要创建好，填写好就可以了。那这个就是下载的其他的状态，你可以显示啊，也可以不显示，再看上传的，上传的也是一样， 我们选择上传其他保持不变文件，这边需要注意这个文件。触摸屏端的文件呢，就是你需要把你触摸屏端的哪一个文件夹里边的内容，把它上传到你的电脑端，就这个文件我选择的是 g h g， 上传到电脑端之后，存在电脑端的哪一个文件夹这边一定要选 这个文件夹当中，需要注意它这两层嵌套。我们刚刚创建的文件夹是什么？是不是 ftp hk？ 那 么它一定要传输在 ftp hk 里边的文件夹， 你不能创建外边，所以这里边呢，我是建构在 g m， 那 g m 在 哪一个文件夹呢？我们可以给大家打开看一下创建在 f t p h k 的 根目录下的第二个文件夹 g m， 如果说你直接保存到 f t p h k， 它是没办法传输的， 这个是需要注意的，这就文件传输完成，然后我们再调用文件浏览器，然后我们选择完整的路径勾选，然后选择一个地址，这个地址就是存放于文件夹和文件夹名的一个地址，然后把它放到触摸屏端，它就可以显示你触摸屏的文件夹 有哪些，文件名有哪些，文件有哪些，都可以在这个上面去显示，然后通讯状态的话，根据你自己的那个状态去拉出来直接显示就可以了，然后我们再做呢三个文件夹，在媒体当中呢，我们使用到媒体播放器， 使用到媒体播放器之后，这边使用到用户界面控制，就是在冲屏上进行控制，然后外部的设备，这个需要注意啊，需要注意一下 外部的设备，它的文件不能进行去随便存放，它必须存放于你触摸屏上，有一个文件，我们刚刚的视频是传输到触摸屏的 h k g 的， 说我的视频是存放于 h k g 的 这个文件夹，那我们就需要关联这个文件夹，它就可以读取到我里边的视频， 就可以播放文档文件。我们借助于媒体里边有一个 pdf 显示器，我们打开 pdf 显示器，这里边我们选择 u 盘一，然后这边我们同样的选择本身的路径，两千就可以了，然后其他的保持不变，它就可以打开进行识别。 图片文件呢，我们在媒体里面选择图片显示，把它打开下载进去之后勾选 u 盘一，然后动态呢，我们选择两千好确定， 然后这些文件都做完了，其他的都是一些按钮开关之类的，这里面我们就不多说了，那这就是我们刚刚所演示到的相关的文件，这个就是我们这节课所讲的内容，谢谢大家。

好兄弟们大家好，这节课我们来讲欢迎页面的搭建，我是想这么规划的啊，我们触摸屏打开之后呢，首先进入一个欢迎页面， 然后欢迎进入之后呢进入登录页面，登录页面上面有一行用户名，下面一行是输入密码，点击登录之后呢进入我们的主页面，主页面上面呢我们可以稍微设计一下， 就是把我们的六大窗口的按钮全部设计到主页面上，点击它就分别进入不同的窗口页面，我为什么要这么设计呢？因为很多公司呢，他都需要对公司做一定的宣传，欢迎页面就可以把公司的名称， 公司的名称打上去，起到一个广告宣传的作用。下面呢这节课我们就先来讲欢迎页面的搭建，首先我们来 这是我们之前添加的一张背景图片，欢迎页面的话我们就搭建在第十号窗口，因为触摸屏上电运行的就是第十号窗口。 首先我们把背景图放这里之后做了一个功能键按钮，那么这个功能键按钮的作用就是切换到我们的登录页面， 下面我重新来给大家讲一下功能键，在软件里面选择功能键，这个切换基本窗口，这里选择切换基本窗口，窗口编号，这里选择登录页面， 因为我们要从欢迎页面进入到登录页面选择确定，把它放到中间，这个图片的颜色我们需要更改一下，双击打开， 点击图片，点击下面这个颜色，这里选择更多颜色，点这个吸管，我们选择一个颜色，选择一个亮一点的颜色，选择这个颜色， ok， 看一下效果，这个登录页面还要进一步完善，在这个登录按键的上面呢，打上四个字，什么字呢？欢迎进入选择新增文字批注， 在内容里面打上，欢迎进入，我们更改一下字体的字体，更改一下尺寸，点击确定尺寸太小，还需要把字体调大一点，改到三十， 我看多大？三十三四，该三十二吧。把字体的颜色也调一下，我们选择这个颜色， 我们按键盘上的上下左右箭头键，把这个字移到中间。还有我们再做一个新增，再新增一个文字批注，这个文字批注就是我们公司的名称，可以大家可以根据自己的需要来填写。我们更改一下字体的颜色， 我们选择蓝色，我们再来增加一段文字就好了。复制这把字体缩小，把字体改小一点，选择常用， 选中这个字体，选中这两个字体，选中一个字体，选择常用。选择窗口水平中心点。第二个字体也同样的选择窗口水平中心点，同样的也选择水平中心点，选择这个按钮，同样的也水平中心点， 这样他就全部在中间了，这就是我们的欢迎页面，我们现在来离线模拟一下，还可以吧，你们直接点进入就进入了主界面，到时候我们还要设计一下，这样不行，好，这就是欢迎页面的制作。好，谢谢兄弟们。

我们今天学习威伦通触摸屏，它的以 tab 的 方式上传，也就说我们把我们威伦通触摸屏里面现有的画面， 我们把它这些东西上传到我们的电脑里面去，那我们呢打开我们的主 tab 的 软件， 选择这一个传输， 选择这地方上传啊，选择上传，因为我们这时候是采用我们的以太网，就采用网线的方式，也就说我们这个地方啊，采用我们的网线的方式 去上传，而我们这一款啊，微冷通的触摸屏，它的 ip 地址 是幺九二点幺六八点幺九九点幺五零，那是这款微冷通触摸屏的它的 ip 地址， 那我们在上传的时候，我们这地方需要选择 ip 地址，也就选择以太网啊，选择以太网选择 ip 地址，这个 ip 地址就是需要与我们触摸屏里面的 ip 地址一致，我们选择幺九二点幺六八点幺九九点幺五零 啊，接下来这地方浏览它什么意思呢？就说我们上传之后要把这个文件啊，到底放到什么位置，是吧？放到什么位置，那我们可以放在这个桌面啊， 我们呢给它起个名称，就是 h m r 以太网方式上传 那个名称啊，我们还是 文件里的子名称，那就是文件名，我们还是这个 hm 以太网方式上传好， 选择这个上传，这个选择这上传之后啊，它有个隐藏密码，这个隐藏密码就是我们的六五幺啊，也就说我们这款触摸屏呢，它的初识密码就是六五幺的 啊，选择上传，那选择上传的时候也还有一点，就说我们电脑端的 ip 地址也要做一个设置嘛，啊，就是在这个地方啊， 以太网更改服务器，选择我们的网卡，找到我们的属性，这一个 c 一 百米四 设置，我们使用我们下面 r b g 时，也就说我们要做一个局域网段，是吧？幺九二幺六八，幺九九是与我们触摸屏是一致的，后面这个我们选择幺幺，那我们我们这就选幺幺就可以了，不要与设置为幺五零 啊，选择确定关闭啊，关闭 好，我们接下来去上传 好，上传成功，他这里面告诉我什么意思呢？到底呢？我们是否要变异， 那我们选择是啊是吧，就是说这变异什么意思呢？就是说你到底要不要解密他，那我们选择是 啊，选择试过后，我们组态的软件它会重新打开，重新打开的时候我们这时候啊，去找到我们 上传好的一个文件包，是吧？这是我们文件包，找到我们的文件啊，找到文件，那接下来你去反编辑过后啊， 你反翻译的时候你要给他起个名称啊，打比方说我们起个名称是幺幺幺啊， 啊，这时候啊，选择反翻译啊，这个密码还是我们的六五幺还是六五幺，反翻译 选择是好。这时候啊，我们 电脑的这个上传的画面与我们触摸屏啊，画面是一致的，因为 windows 触摸屏，他是这样的啊，就说我们在上传之后， 你不，你是不能打开的啊，是不能打开的，你我们可以看到啊，上传之后他的一个文件啊， 上传之后他出现的文件是以这个文件，而这个文件我们是没有办法直接打开 的，是吧？这个办法这个文件是没有办法直接打开的，我们需要去反编一他啊，如果说我们不想通过那种方式去走啊，我们也可以呢，把这个删掉啊， 再次去把我们这个主菜单软件啊，打比方说我们直接啊就选择啊启动我们这个位置啊，把我们的启动软件给它启动 啊，启动软件启动，我们可以看到啊，通过这个方式你去打开，是不是我们去我们的桌面啊？打比方，我们去找到我们这个文件，他是没办法去打开的，是不是我们呢需要在这个文件需要这个反翻译 啊，反编意去找到我们这个桌面里面啊，这个文件是吧？打开好共同名称，你反编意的是要给起个名，共同名称，打比方我们起个叫幺， 那起个名叫幺啊，好，反编意 啊，选的是 好啊，这时候我们的万能通的呃，上传好的文件，且我们反变之后我们的才出现的画面是与我们万能通触摸屏里面的画面是一致的 啊，今天呢，我们万能通触摸屏它的一个文件的上传且反变义，我们采用我们的以太网的方式去上传的啊，今天呢就讲这么多。

大家好，本期我们所要讲的内容是我们的一个远程备份打印机的一个功能， 在我们平时使用中会用到这样的一个功能，我要将我当前看到的一个画面把它截取下来，然后直接交给我们打印机去打印。那我们这个功能怎么去实现呢？我们先看一个例子， 首先我们通过我们的 vnc 软件去监控我们本地的一个 hmi， 然后点开另外一个软件就是我们的 ev printer 软件， 然后当我们点击我们的画面截取的时候，我们 ev printer 软件就会收到一个文件，然后就可以直接交付到我们的打印机去打印啊，通过我们的电脑去中转实现画面的一个打印。好，我们这个怎么去实现呢？ 第一步我们要设置一些打印机的一个参数啊，第一个我们要设置常用下有一个系统参数， 点开系统参数之后有一个打印备份服务器，打印备份服务器里面首先我们要起用软端打印备份服务器，对吧？然后下面的话还有一些导出设置，像我们可以选择它的一个方向打印的大小，打印的边界 设置完成之后，下面还有一些通讯设置，通讯设置我们第一个就是就是设置我们那个 ip 地址， 这个 ip 地址是什么呢？就是我们要借助的那台电脑那个 ip 啊，比如说我当前这台电脑的 ip 是 幺九二幺六八，一点二十一，我们就把它填上去。然后下面还有一些端口号， 用户名称，密码啊，这些我们都采取默认的账号号，默认是八千零五，用户名称是默认密码是六个一， 好，做完这一步之后，我们点击确定，我们还需要设置一个东西。第二步就是设置我们的 easy print， 那 这个软件我们在哪里可以找到呢？我们可以看一下我们的一个 easy build pro 的 一个安装目录， 在 easy build pro 的 安装目录下面就有 easy print 一个这样的一个工具。好，我们点开这个工具之后，就会看到这样的一个界面，首先我们要对这个 easy print 要做一些设置，要做设置的时候，第一步要把我们的一个导出关闭， 导出关闭之后，在我们的选项里面有一个设置选项，设置选项第一步我们要填的就是我们的一个端口号，用户名称和密码，那这个就要与我们刚才设置的 相对应，比如说我们用端口号是八千零五，用户名称是 admin， 密码是六个亿。好，那我们的 easyprint 里面就要与之对应。 填完之后之后，我们还可以选择我们的目录名称命名方式啊，可以使用 ip， 也可以使用 hmi 名称。然后下面还有一些设置项。 刚才会有人会有疑问啊，为什么我的导出失败了？在我们的画面截取里面，我们其实是导出的我们的 microsoft print to pdf， 对 吧？实际上我们要选择我们与之对应的一个打印机，我们选完打印机之后，它就直接交给了我们打印机去打印 好，这个设置完成之后点击确定，然后下面有一步有一个比较关键的步骤，设置完成之后有一个我们必须把导出的选项打开，点击打开之后，那才能接收我们的一个 hmi 的 一个画面截取的一个内容， 然后第三步，第三步我们要在画面里面做出我们的画面截取的一个按钮，我们借助的是原件里面的功能键， 在功能键里面有一个画面截取至 u 盘、 sd 卡或者打印机，我们点击画面截取，将它的选项导出到远端的打印备份服务器，好点击确定 设置。完成这些之后呢？然后是我们的第四步，第四步就是将我们的工程下载到我们的 hmi 里面， hmi 重启完成之后，我们就可以实现我们的一个打印备份服务器， 就可以看到我们的画面里面有个画面截取的内容，然后我们的 e d print 会接收我们的一个实施的一个画面截取， 好，这个就是我们一个远端打印备份服务器的一个这样的一个功能。
