sw键槽怎么自动生成

选择零件的一个面，软件自动执行命令，生成建槽。选择零件的一个面，软件自动执行命令，生成外花键。点击非标件菜单，选择设计工具命令，弹出音科与工具对话框。 选择绘制建槽下面的屏键命令，点击确定按钮，弹出屏键对话框。双击图片，可以放大显示，再次双击关闭图片。 件型选择分别有普通平件、薄型平件、半圆件。我们选择普通平件。 对话框下方选择建槽的尺寸，也可以在建槽尺寸编辑框内双击修改尺寸参数。键长后面勾选完全贯穿该建槽，贯穿零件。不勾选完全贯穿前的方 框。双击键长后面的边际框。输入键的长度我们选择完全贯穿。选择类型分别有单键槽和双键槽，我们选择双键槽。双击夹角后面的边际框，输入角度， 然后点击插入按钮，弹出提示对话框，我们点击确定按钮。选择零件的一个面，软件自动执行命令，生成建槽。 商机花见命令弹出花见对话框。花见分为内花见清系列、内花见中系列、外花见清系列和外花见中系列。我们选择外花见清系列。 输入花键长度，选择完全贯穿，再选取花键规格，然后点击插入按钮。选择零件的一个面，软件自动执行命令，生成外花键。

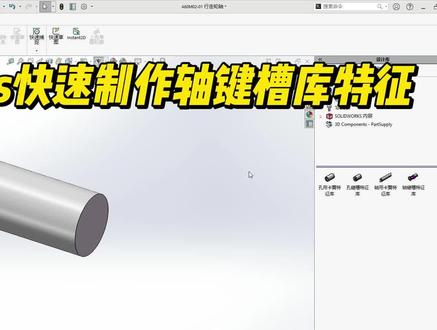

今天给大家分享一下如何制作一个轴的建槽库特征，比如像现在这个轴，我直接选择这个建槽的库特征，现在我 带着大家制作一个，首先我们新建一个零件，然后在前置基础面上画一个五十二十五的轴，长度给他一百，在这个面上画两个辅助的键，这边图形他这个角度随便给一个，这个是用于后期我们来判断这个箭草的方位的一个控制的点啊，对准草图， 在新建一个记者面，选择这个点，再选择这个这个线，定一个记者面，然后在这个记者面上绘制一个刀口，把这个对齐重合， 看一下接收手册，这个二十五的轴对应的宽度是八，然后这里就是距离这个边线这个十，第一这条线和和和这个 点，这个线这个点重合，再看一下他深度是七，向下拉伸七毫米，这样这个键他就出来，我们选中这个草图，再加这个记者面，再加这个拉伸，切入这个特征，然后文件另存为，这里我们要选择酷特征的一个， 就是这个后缀放在桌面上，比如说我们重新改保存好，在这里我们看到他的几个特征点，在这我把这个这个重合给他删掉，好，相当于一个方向的定位和这个边线已做好了。在尺寸这里我们改一下他的，改一下他的名称，我们把它定义为 a 吧， 这个距离值，这个值定位 l 一，就长度他的宽度 b， 这个是拉伸的长度提厚度，这个我们叫他角度 a 个一好，定好之后，我们把 这个 l、 e、 b， e 属于内部尺寸， b 也属于内部尺寸，丢进去， t 也属于这这两个是找出尺寸直接丢到，找出尺寸里面，找出尺寸就是他这个定位，一个是定位，一个是这距离这个边线的这个长度是多少？ 好，保存一下。好，此时我们来新建一个试一下，这里我们新建一个轴，长度给个五十， 把刚刚的把他的库特人丢到这来，直接可以把它拖到这个上面去，把上面选出这个面，这里叫你选择边线，你就选一个这个边线，这里找出尺寸，就是刚刚的那个四十五度或者多少度，你可以自己改，比如说现在改成九十度，他就是这个面， 这个 a 就是距离这个边线多远的距离，这里你可以改一下十五，好，确定这样，这样他就绘制了一个二十五的键盘。在这个里面我们可以对他的内部尺寸这些按照这个系列化零件的设计，把这些都弄进去。比如在 这里我们可以我们要插入，在配置这里我们要添加配置，插入表格，然后用设计表来来进行系列化的，他根据这个表来驱动这个槽的大小，好生成一个看一下，把这些尺寸找出尺寸就不需要了，我们只需要 l 一、 b 还有 t 一， 我看一下 led， 也就是说 led 就这三个吧。目前那我们可以在这个表中单独打开进行编辑，稍等一会， 这里他就自己打开了一个一个赛尔表格，在这个表格里面你就可以添加各种各样的配置。稍等一下这里我们需要把把这个放在后面更改一下这个格式，带点数值更好， 按照这个这里我们就要按照这个里面的这些数据往里面进行自己手动添加。比如我在这里添加几个我之前做好的表格，打开看一下，就是这么一个，这么一个表格 可以添加几个看一下。第一列是他的名，名称他的名，配置的名字，第二列、第三列都对应他的那个，这个是宽度，这个是他的深度。好，这里我们保存一下，关闭 再回来，他这里就默认添加了这么多配置，也就是说你可以根据不同的轴的大小来更改这个配置。好，现在比如说现在我要在这个上面， 这是二十五的轴，我现在要把它换到二十五。啊，二十五的轴，我现在把它换到二十，这时我们只需要在这里更新一下，选择十七到二十二，这这这一类型的哈，点击打勾，它就自动进行了更改，或者你要把它变到三十，你这里 就选择这个八乘一七的，确定他也跟着就变了，那么这样一个轴间槽特征库的制作就完成了， 制作好以后你可以依次对他添加这些数据，添加完以后他就自己形成了一个相当于设计表，通过设计表来驱动这个建材的深度，还有这个宽度。

如何在这个链轮上绘制一个 five 五十的键？操控在这里我们使用一个库特针，然后添加到里面选择一个，这里选择 five 五十， 然后选择这个面，在这里长度这里我们选择一百角度给个零度，就生成了一个五十的，测量一下直径为五十的建槽孔， 当我们需要改变这个孔的大小的时候，我们只需要编辑一下，然后比如我现在选一个四十四十的孔，然后他的建造的宽度和这个深度都会相应的自动，自动根据国标进行 计算他的建材的宽度和这个深度，比如现在四十他就更改了，你当你想要换到另外一个值，比如再换到四十五也同样如此。通过这种方式就可以很快的绘制各种各样的孔径的大小的建槽孔。

建朝特征的创建，新建一个圆，创建插图位置斜线设置六十度， 创建建厂基准面 切圆，垂直切线， 对勾完成位置插口选择系准面 过节点 这个表 做尺寸，断面到切口距离到插口距离设置五，插口宽度长度二十，宽度设置六号， 完成插图拉伸深度三点五， 对勾完成，选择 点成为特征库文件，注意属性， 先 是特征尺寸更改特征名称选择角度设置 a， 断面位置设置 l， e， l， s， l， 检查长度 l， e 检查宽度设置 b 啊深度设置 t， 对勾完成，选，选择 b， l， e， t， 放入内部尺寸，其他两个放入插座位置尺寸完成。把针新建一个圆柱测试一下， 好，把面选择斜边边线圆心点确定 更改角度尺寸九十度，更改草的位置， 这样特征尺寸 这个尺寸更改，从特征这里更改也可以，但是检查规格太多的话，从这里更改起来比较麻烦，所以我们可以设置一个创建设计表格，插入表格设计表， 对勾确定， 选择 t， b， m， e 内部尺寸确认 充电表格 设置单元格为常数。 下面呢，下面是这个更改，是之前做的一个表格，里面有各种规格的宽度啊，长度啊，深度啊等尺寸 复制下来，选择草图，然后选择这个机支撑，可以单独打开表格更改 粘贴刚刚复制的参数，保存关闭，创建完毕。参数车间，车间好了， 现在不好穿，切换刚才的那个连住四 t 三，重新插入这针，选择断面 这个规格，点击变现，选择第二 跟个角度九十度 改改位置。是啊， 对勾完成，这样建造设计好了 也可以更改编辑，根据不同的参数，不同的规格 更换不同的那个箭草参数，这样就更改这些就比较方便了。

solid dog 小技巧，不用新建平面画建槽，再画一个建槽， 十五的建槽，我们要查六五的建，十五乘五走，这边的分度是三点零， 看这边怎么拉伸。我们可以用这种方法 上色切成面拉伸， 这操控 十五拉伸切除， 我给他一个等距，七点五 拉伸切手式，五乘五凿至三。 ok， 那我们这边再给这个龙门口方便，到时候可以封闭 angle。
