贴片机的原点和mark点有什么区别

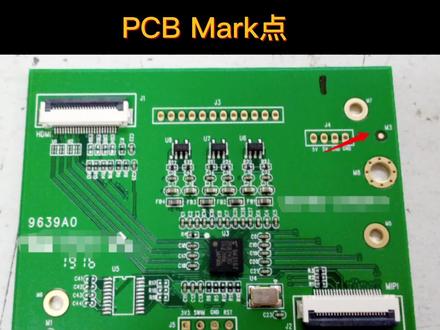

pcb 板子上我们经常可以看到这样子的点，这个叫 mort 点，也叫基准点或者光学定位点。 pcb 板子做好后，为贴装工艺中的所有元器件的贴装提供基准点。因 词， max 点对 smp 生产至关重要，如果不设置 max 点而通过焊盘或孔作为 max 点，这样误差就会变大。比如使用过孔当做 max 点，误差一般在零点一五毫米左右使用标准 mork 点 偏差小于零点零五毫米。 max 点是由标记点、特征点和空旷区组成。这个标记点要求为实心园，一般直径为一点零毫米，最大直径一般为三点零毫米。在 max 标记点周围必须有一块没有其他电路特征或标 记得空旷面积。阿瑞 max 点半径，空旷区原半径大于等于二二，空旷区原半径达到三二时，机器识别效果更好。 max 点一般分为三种，局部 max 点，用 以提高贴装某些元器件的精度，比如 pfp 盖等。风装单板 mork 点贴装单片 pcb 时需要用到，在 pcb 板的对角线位置 版 mork 点贴装拼板 pcb 时需要用到，一般在工艺边上，而且即使单板上有 mork 点，也 要加拼版麦克点。设计麦克点的时候要注意，第一，让麦克点位于电路板对角线的相对位置，且尽可能的距离分开，而且麦克点必须成对出线，且关于中心不对称防呆。 第二， max 点距离板边缘必须大于等于五点零毫米，且必须在 pcd 板内而飞在板边，这个距离是指点的边缘距离到板边距离。因为板子进入机器后，机 器加持 pcb 板边固定走板， mac 点被家具遮挡就无法起作用了。

在 pcb 板上我们经常看到这样的点，这个叫 mark 点，是在 smt 贴装工艺中为所有元器件的贴装提供基准点，因此 mark 点对 smt 生产至关重要。 mark 点是由标记点、特征点和空旷区组成的，要求 mark 点标记为实心园，建议直径一点零毫米，最大直径一般为三点零毫米。 在 mark 点标记周围必须有一块没有其他电路特征或标记的空旷面积。空旷区圆半径而大于等于二二 r mac 点半径二，达到三耳时，机器 识别效果更好。 mark 点一般分为三种，第一种，单板 mark， 贴妆单片 pcb 时需要用到在 pcb 版 上。第二种，拼板 mark， 贴装拼板 pcb 时需要用到一般在工艺边上。第三种，局部 mark， 用以提高贴装某些元气件的精度，比如 pfp、 bga 等风装。另外，设计 mark 需要注意，一、拼 板的工艺边上和不拼板的单板上至少有三个 mark 点，成 l 型分布，且对角 mark 点关于中心不对称。二、如果双面都有贴窗原件，每一面都需要放置 mark， 需拼版的单板上尽量有 mark 点，如果没有放置位置，单板上可以没有。四、集成电路银角中心间距小于零点六五毫米的芯片，需要在长边对角线上有一对 mark 点。关注我，了解更多 pcba 生产知识。

什么是 f p c mark 点？ mark 点是电路板设计中 f p c 应用于自动贴片机上的位置识别点。 f p c 版 mark 点也叫基准点，为表面贴双工艺中的所有步骤提供共同的可测量点，保证了 sm t 设备能精确的定位。 f p c 版原件 mark 点形状 mark 点的形状有两种，一种直径为一毫米零点二毫米的实心圆，实心圆微裸铜，设计时需要将实心圆开窗处理，外围设计保护焊环，保护焊牌主要是为了防止电路不均匀，而后保护焊环需要盖油处理。为了保证印刷设备和贴片设备的识别效果， mark 点空旷区应无其他走线、私印、判判或 wecht card 等。另一种为加字标记，同样的道理，加字标记开窗处理，周围添加圆形获释加字型。保护汉环保护汉环的字需要包住加字 mark 点。加字汉环主要是方便客户切割用 mark 位置。 fpc 版每个表 贴面至少有一对 mark 点，位于 fpc 版的对角线方向上，相对距离尽可能远，且关于中心不对称，以防呆。 mark 点边缘与 pcb 板边距离至少了五毫米，圆心距板边至少四毫米，即一辆 mark 点为对角线顶点的举行，所包含的原件越多越好。

max 点也叫基准点，为所有元器件的贴装提供基准，因此 max 点对 smt 生产至关重要。根据箭头所指的位置，我们可以看到 max 点是由标记点和空旷区组成的。 max 点又可以分为三种，第一种，单板 max 点，我们在贴装单板 pcd 板时需要用到，一般出现在电路板上的对角线位置。第二种，拼板 max 点，我们在贴装拼板 pcd 时需要用到，一般出现在工艺边上。如果 max 点距离板边五毫米内，而机器是采取加边固定走板方式，板子进入机器后， max 点教会设备家具遮挡，就无法起到 max 点的作用。建议将 max 点移到版内，并按要求做到对角不对称。第三种，局部 max 点，用以提高 q、 fp 和 bga 等贴装器件的精度。 需要注意的是，慢点必须在同一对角线写成对出线才能使用。

要想贴的正，贴的准， mark 点设置很重要，今天咱说几个 mark 点设置上的几个问题。第一个问题就是 mark 点的周围有干扰和遮挡，这种就是 mark 点的周围，你看有遮挡和干扰，这个会影响它的识别。 第二个问题就是常见的 mac 点模糊不清啊，你像这个 mac 点他就比较模糊不清，与他的周围层次不分明，机器识别比较快。如果你的板上没有做 mac 点，那么你就需要用其他的参考点作为 mac 点， 像这个点他就不适合周围那个点，因为他的周围有比与他比较相似的点，容易导致机器雾死变，这个点就可以作为那个点，因为他的周围没有与他相似的起点。如果 你对 mac 点的设计规范还是不太了解，那么就拿出你的手机百度搜索 mac 点到这个文章，这个文章对 mac 点的设计规范和要求讲解的特别详细，都可以看一看。

光学定位点有区别吗？可不可以不加？光学定位点，又叫 mark 点，是 pcb 板子拿去汉奸时用于定位的点。贴片机通过寻找 marked 点进行校准，被 smt 生产至关重要。 marked 点一般分为三类，三百， 但快板上定位所有电路特征的位置是必不可少的。公益边 mark 是公益边上辅助定位所有电路特征的位置作为辅助定位。局部 mark 定位单个原件的基准点标记，以提高贴装精度。 q、 f、 p、 csp、 h a 等重要原件必须有局部 mark 作为辅助定位。

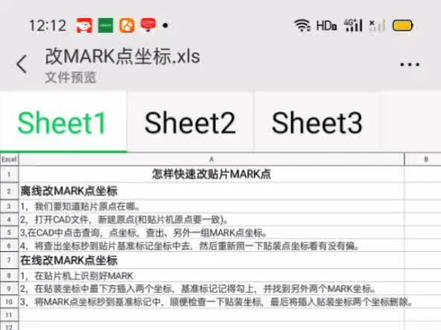

怎样快速更改贴片机？第一步，要知道贴片机原点在哪。 第二步，打开 cad 文件点心键，原点要和贴片机原点一致。 第三步，查询点坐标， 将两个 mark 点坐标都抓出来。 第四步，将两个 mark 坐标抄到机器 基准标记中去，最后跑一下贴装点，看有没有偏。 后面给大家介绍一下在机器上怎么更改 mark 点， 二点九五的一百一十二，一百二十六，点一七 一二零三五零 二三四五。

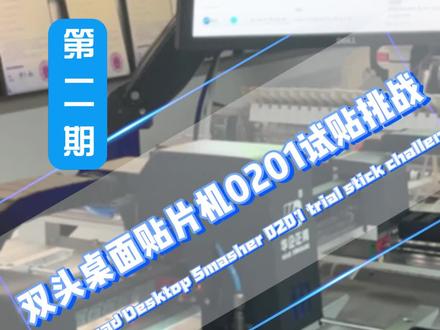

双头桌面贴片机，零二零一是贴挑战，像这种零二零幺的板子，之前有很多客户问用桌面贴片机能不能贴，今天我们用 ts 这款设备来挑战一下。 我们先将板子放入 pcb 夹板中，固定好位置，为了节省时间，零二零幺的料一提前上好，工程师先对机器进行调试。接下来导入文件， 接着编辑系统原点定位，然后设置 mark 点。 mark 点的作用是如果有误差变位的话，它可以自动识别。 接着编辑工料器， 在这里登记好要贴装的原计件，就可以贴装了。哦对了，要是第一次贴的板子，导入文件后要核对坐标位置，防止有误差， 然后就可以开始贴妆了。我们这款设备配置高分辨率 c c d 工业相机， 传动机构，配置高精密同步带及直线导轨，不仅次服电极二十七位自动包料，工料器无需另配飞达， 贴装精度零点零五毫米，贴装速度可达五千 pch， 适用于研发、设计、实验教学，小批量生产。 让我们看看贴装效果如何，可以看出效果还是很 nice 的，和尚款设备都可贴装零二零一元件。

pcb 板上的点叫 mark 点，也叫机转点或者光学定位点，为贴装工艺中的所有元气件的贴装提供机转点。如使用过孔当做 mark 点，误差一般在零点一五毫米左右。使用标准 mark 点偏差小于零点零五毫米。 mark 点的组成是一个时新年在标记点周围必须有一块没有其他变 矿区，原半径达到三二十及其视野效果更好。 mark 点一般分为三种设计， mark 点十一点位在下 相对对角线位置，支持 进入机器后机器夹持 pcb 反边固定走板二点被夹具遮挡就无法起作用了。

光学定位点，也就是我们通常所说的 mark 点。 mark 点用于西高印刷和元气剑贴片的光学定位。为装配公益中的所有步骤提供共同的可测两点。 这能够使装配使用的每个设备精确的定位。电路图案、单板上或者是工艺边上应该至少有三个 mark 点。成 l 型分布且对角的 mark 点。关于中心是不对称的。如果 top 面与 bottom 面都有贴片的元气键，那么每一面都需要放置 mark 点。 如果哪一面没有贴片器件，则不需要放置 mark 点。 mark 点的作用主要是运用在 pgb 生产贴片的时候，应用于自动贴片机上的位置识别点。下一期想看什么内容，欢迎评论区讨论哦。

卖个点的位置数字千万千万别走。大家好，我是天边的波哥，今天在客户这里跟客户的工程师聊了一个技术性的问题，可能跟我们这个行业很多人遇到过，就是客户的工程师，他有四台机器，他其中一台机器做了一个神器，他把手机通过 u 盘和另外一台机上去，发现这个神器的转过去之后，他来照顾卖个点的时候， 他的位置找不到了，贴装坐标找不到了。那其实这个问题其实很简单的，我跟大家简单的讲一下啊，这个问题是因为他另外一台机器的原点和现在考的这个机器的原点，他们的原点是不一样的，所以说你考过来之后，你的原点不一样，你的半个点的这个位置就发生了便宜，所以说那你就找不到你的之前的贴装坐标的位置了。 那现在你只需要通过把这个 ppt 的对眼点在这里，我们通过改原点的位置找到这个，慢慢的去和节目慢个点去对称，去把它慢个点对到中心 之后，那他的坐标就不会动了。慢了点的位置数字千万千万不要去改变，因为往往有很多人把带黑点的那个坐标改变了之后，所以说他后边的所有的坐标都怕这么便宜，这样是不对的，一定不能改变，但是要改变一点点的，那么我已经给他改过来了，我们先看一下他的贴装空调有没有恢复点， 你看现在他的座位都已经在延机键的正中间了，大家看明白了没有？我通过改他的眼点的位置，那把他的坐标调到位置的正中间，这样子啊，是最快的解决方式，大家看明白了吗？

market 点用于西高印刷和元气剑贴片的光学定位，为装配工艺中的所有步骤提供共同的可测两点。这能够使装配使用的每个设备精确的定位。电路图案。单板上或者是工艺边上应该至少有三个 mark 点，呈 l 型分布。 这个点的作用主要是运用在 pcb 生产贴片的时候，应用于自动贴片机上的位置识别点。关注云博，了解 pcba 一站式服务。

领导停机了啊，怎么了？他这里显示 max 点识别，不过行，我马上过来啊。 哦，这不是 mac 点有问题吗？这个板子的 mac 点没有做好。那你看怎么弄呗，这个很简单的，我教你。工资那么低，学这学那的。我才不学呢，学不会。 年轻人你多学点怎么呀？哎，还是我自己来吧，要想解决这个问题，得先拿一块好的板子，首先我们给这个工程做一个备份文件，然后我们用软件打开这个备份文件，我们在备份文件上进行修改，我们先对好的板子进行校正， 校正完成后我们直接将这个点给他改变一下，对着我们点保存，改好以后我们就拿坏的版的试一下可不可以正常识别了，改过以后 max 就能够正常识别了。

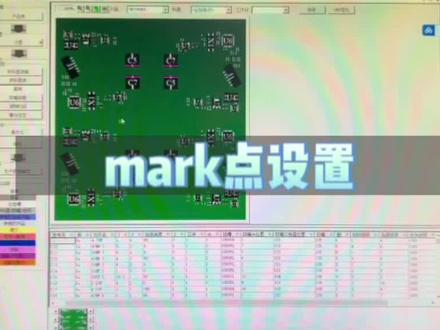

大家好，今天我们讲解一下 mark 点的设置，然后我们进到这个产品编辑器，打开基板，然后看到这里有基板的图形，点击右键编辑这个产品，编辑产品，然后它里面会出 编辑器，他会打开，打开后我们这里有文件管理啊，编辑，修改各各种都有，然后我们点击识别，选择识别标记， 在这里选择标记，你所需要用几点识别，通常我们 ptv 版是用两点识别，他就这里 xy 输入数据，就你用卡尺或者是从 cad 里面有这个嘛个点数据的都可以应用，通常我们是用卡尺量这个 pcb 的嘛个点所在的位置， 然后你们把这个 x 跟 y 的数据输入 y 这个坐标的位置，我这边是用卡尺量出来的，然后模板这里随便输入新建模板， 你的思路一，这边选择 mark 点，如果是一个空洞的， 你选择黑一点，正常的选择白色，然后确定 这里是查找的范围，还有一个马可小的大点，大小这里都有，你应用他确定这种都是根据你需要的实实际， 根据尺寸去设置，然后我们刚刚设置的五百是一确定，然后我们第二个也 一的模板就好了，两个 mod 点统一应用，然后确定，这样的话呢这边就出来了 mod 点的位置，现在 mod 点就编辑完成，然后保存出来。
