英科宇机械工程师怎么自定义图框模板

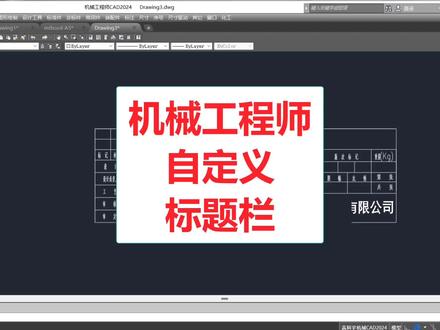

机械工程师 cd 二零二二自定义标题栏自定义的方法，首先您把这个标题栏给它画出来，有时候我们有一些现成的一些标题栏， 我们觉得很好用，我们就把它拿出来用，但是这时候你要注意一个问题，这个比例它是一比十的，如果我只是把这个图框炸开，然后用它这里面这个标题来画，那这个标题栏它这个长度是一千八的，那我做到标题栏以后，这个就太大了， 插到这个图 a 四的 a 四的图纸里面，等一下这个标题栏他就超出去了，所以说做这个标题栏的时候要注意按一比一来换你这个标题栏。第二个问题呢，就是这里面我们可能会 写一些，比如说像单位名称啊这样的，我们把它写上去，这个要注意的问题就是这个不能用多行文字写，如果你已经用了多行文字写，把它分解一下，这里有个分解，点一下把它炸开，这样它是一个单行文字， 多少文字呢？他有个问题，就是如果我现在这个做好的一个标题栏，他是一比一的情况下，他没有问题。但如果我这个后面选择的是其他的比例，比如说一比十啊， 一比五啊，这个时候他这个多行文字他的位置就会跑偏了。所以做这个标题栏的时候也要注意这个标题来里面这个文字要用单行文字，然后我们把这里面不需要 的东西删掉， 留下我们需要的这个标题栏，然后就开始执行，先做栏结构定义，点一下这个命令， 命令好提示，请输入表格的类型名，不需要敲回车，我们直接回车就可以了。弹出这个定义表格结构数据，这里面呢，我们这个数据名称可以从图上选择，图中选择 这个文字高度是根据当前选择的这个文字，他的高度自己写上来的，不合适的话可以自己输入修改，然后填写位置点，点一下填写位置点，然后在这 选择他的这个两个对角点，捉他两个对角点，嗯，再写一个选择填写位置点， 像这种图上已经有名称的，我们就可以用这个图中选择名称来选，如果说图上没有的这项目是空的，我们要往里填写怎么办？比如说单位名称，你就可以在这里先自己输入单位名称， 然后这个高度自己输入，然后选择填写位置， 这样就可以了。一般来说 比较建议先做其中的一部分，不要全部做完，然后点一下确定，这个时候呢，他会让你选择他命令行的提示会选择主食题， 我们在图上选择一条线，一般来说选择这个边线比较合适，注意这条斜线不能选择， 这个边线是我们自己画的，这个斜线是我们刚才在执行命令当中，呃，他指定的一个位置点不是真正的在图上的线，所以这个不能选择，我们一般选择这个主实体左键选他。好了，命令结束了。

这个图挺好看，这个画起来应该挺费点时间的。我这个其实不是画的，我这是从图库里调出来的，在机械工程师 cad 里面有隐藏的一些图库， 我们可以在回头去点右键，然后点英科与图库，点图库吊。用这个图库应该很多用机械工程师的人用了很多年也不一定知道。 你看在这里面先点一下这个向下的箭头，然后选择这里面有一个建筑装修图库。然后这里面你说家具的常用家具，床啊，衣柜啊， 沙发，茶几，椅子，书架。然后办公呢，厨房呢， 餐饮呢， 卫浴的 门把手， 窗帘， 电器 灯。 地面，地面是地毯啊，还有些铺的地板啊， 柱子，栏杆， 装饰物。这个是我刚才掉的，这个是第一个，这边还有其他的。 这是一个图片，双击一下就到了这个图上，然后在一个合适的位置点一下就可以右键 dj。 这还有书本，花草，盆花 树木， 交通工具， 同学任务， 生活用品， 外景装饰， 是娱乐运动， 还有学标志符号。 这里边挺多的，双击图形就可以插上。是不是没用过，可以试试看哦。

标题栏自定义，有时候自己做不好，那应该怎么样正确的做呢？首先这个标题栏先检查一下它是不是合格，那这个标题栏的大小应该是按 a 四一比一做，这个尺寸不能太大， 这个一百八的尺寸是比较合适的。 第二检查一下它这个文字，这个文字如果是多行文字不行， 要把它炸开，全选中，然后用分解把它炸开，让它成为一些单行文字就可以了。然后就可以开 始制作，点一下蓝结构，定义回车出现这个 对话框，先在图中选择名称点下，然后再图上选择，比如说设计图上选择填写位置点，然后点设计的这个填写位置点，两个角点， 然后重复这个过程，在图中选择名称，选择填写位置点， 然后重复把这些需要填写的都全部做完。还有一种就是在这个图上他是没有名称的，比如说图样名， 名称，这上面没有没有字，我们可以选择的，我们直接在这写就可以了。写上图样名称，输入文字的高度，这个文字的高度，假如是七，这个根据你自己的实际需要来写，然后点一下填写位置点， 这样就定义好了，然后把其他的全部都给他定义完。还有像这个第几章共几章，这个选择图中选择名称，嗯， 填写位置点，但是在这个两个字中间去选择它， 那因为时间关系，我就不要全部都做完了，就是这个意思，然后再点一下确定，然后这个时候你可以看一下 命令行。有一个选择主实体，很多人在这个位置没有做好，就是忽视了他这里有一个选择主实体，这个时候你要去选择图上的一条线， 有的人也会注意到选择主食题，但是他线没选好，我们要选的这个，比如说这条水平的线或者是垂直的线，这是我们画的线框上的线，这是真实的线，有的人会选这个虚线，这个虚线是不能选的啊， 这个虚线他只是一个示意的，不能选在这个虚线上，一定要点在这个边线上，就是这个横线或者竖线都可以啊。选择这个线，选择他的意思就是我们要把刚才定义的这些信息存到这条线上。好，我们现在选择下面这条线， 这个定义完成了，然后我们再做一个定义标题栏， 这点确定，然后选择对象图上不要有其他的，只留下这个标题栏就可以了，把它全部选中，然后右键标题栏提示，请选择标题栏的右下角点，我们在这右下角点点一下， 然后他会让你定义标题栏。定义标题栏呢？我们需要自己来写，这里要注意的是这个标题栏的名称 也要写，这个中文注射也要写，你根据你自己的需要你来写一下。 嗯，我这里是随意的写了，然后点一下添加，如果你之前有做的不好的，不想要的，也可以在这里选中点删除，他就没有了。我们现在要做一个添加，然后点确定 好，这个就做完了，然后我们可以在新图中来验证， 插入图框，然后选择我们刚才做的这个， 这是我们做的就有了，我们来填写一下，我任意的填写， 那我们看到填上， 如果你自己做的标题栏如果有问题的话，你可以参考我这个视频中提到的注意事项，你也能做好。

您可以机械 cd 里面可以实现一个 dwg， 里面有多个图框，不同的图符不同的比例。比如说我现在插入一个图框是，嗯， a 四横的一比一， 这个是一个 a 四横的一比一。那这个时候我进行标注，比如说一个尺寸的标注，比如说我这里面还有序号的标注， 这些都是跟随当前的这个图框是一致的，包括这里面的粗糙度、 行为公差、公差配合这些都是随当前这个图框的。 那如果我现在图上又插了一个同样是一个 a 四的一比五的， 哦，那我现在这个他这个比例不一样了，我现在还是点这个标注命令他，现在我们可以对比一下标注到的这个文字，他的高度就比刚才这个要高了，包括序号， 你看我们序号粗糙度这些它都已经变化了 不同的图辅，比如说我刚才是 a 四，两个都是 a a 四，我现在换一个 a 三的， a 三的一比二的，那我现在在进行一个序号的标注， 他比例又变小了，他出差度这个字，他的高度又明显的看出来他的小，他这是随当前的这个比例。那如果我已经图上有很多个这个不同比例的不同比例，不同图辅的这个图框以后我想换，比如说我现在这个是 这个是一比二的，我刚才这个是一比五的，我想换成这种一比五的，那我就在这梳一个初始化， 然后输一个 b d 是五，然后我再进行 标注。比如说我在序号标序号，他说他全图框有多刻，问我标哪个？我标这个，我，我要标这个， 那我现在标这个，这个就跟他这个是一样的，对吧？这个那我进行修改。嗯，如果说我想换一个，我现在刚开始的这个一一比一的，那我还是除死化，然后比例输一个一，然后 这里点确定。我现在要来标这个 e 的， 先选一下图框，然后你看这个，他就是跟他这个一样，都是小小的这种了。所以如果说他图上有多个不同的图框，然后比例 不一样的时候，你就可以通过这个初始化的命令了进行切换。就在命令行输入一个 c、 s、 h 回车， 然后点确定，然后再去执行命令，执行我们上面这些命令就可以实现了。那 cd 里面也有一些命令，比如说他同样也有标注这些命令，这些命令他就不能够关联到我们这个比例了。如果你说你用的是这个标注，这些标注他就不能关联， 你得用我们这里面的这个标注他，或者是这里面这尺寸呢文字啊，他就可以关联到我们这个初始化的命令，然后自动把这个比例跟你当前的图框进行一个匹配。
