达理锂电池保护板接线教程

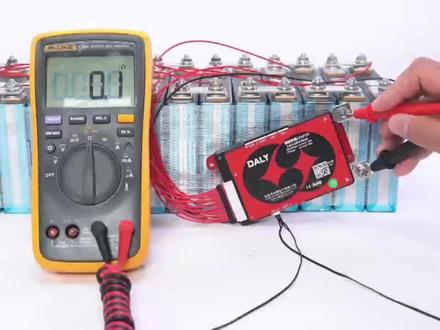

打理保护板接线教程一、标记采样排线的顺序，将黑色的那根排线标记为 b 零，紧挨着黑色的第一根红色排线为 b， 一，依次标记，直至最后一根标记为 b。 二十。 二、标记电池焊接点的顺序。首先电池组的总负极标记为 b 零，第一串电池正极与第二串电池负极的连接处标记为 b， 一，以此类推。第二十串电池的正极标记为 b 二十。 三、焊接排线，将黑色排线 b 零接到电池组， b 零将排线 b 一接到电池组 b 一，以此类推，分别接到对应位置 b 二十街道电池总正极，完成接线。四，检测排线焊接顺序是否正确。 方法一，用万用表测量相邻排线间电压约等于标称电压，以此方法测量完所有排线相邻电压。 方法二，利用检测灯板来检测，将黑色排线一端对准检测灯板的闭附端，插入电池组是二十串的排线为十五 p 加六 p， 检测灯板分别亮十四盏和五盏 led 灯，说明排线连接正确。 方法三，用排线检测仪来检测，每串电压一致，说明焊接没问题。五、排线电压检测正常后插上保护板。 六、检测保护板是否导通。将万用表调至内阻挡，测量闭附和屁附间的内阻，内阻值是零欧姆，代表导通误差十欧姆内，或将万用表调至蜂鸣档，导通时能听到蜂鸣声响。七、连接输出线，将保护板上的蓝色闭附线焊接在电池组的 总负极必负处，保护板上的批负线焊接在充放电的负极。八、测量过板和不过板电压，测量 p 正与必负电压，不过保护板为 u 一，测量 p 正与批负电，压过保护板为 u 二， u 一等于 u 二，说明保护板正常。九、插上蓝牙，一键激活保护板，最后完成 pack 装箱成品打理。 bms 蓝牙 a p p 使用教程一、安装蓝牙 a p p 方式一，华为和苹果手机应用市场搜索和安装 smart b m s 方式二，向打理工作人员索取文件，在手机上安装 smart bms。 二、选择模式手机打开蓝牙，然后打开 a p p。 首页有三种模式供选择，单组模式下， a p p 一次只能接入一个蓝牙信号， 并联或者串联模式下， app 一次可最多接入六个蓝牙信号。请根据实际需要选择相应的模式。请注意，并联或者串联模式下， app 首页显示的数据是整个并联或者串联电池组的数据，不是某一组电池的数据。如果要查看某一组电池数据， 请在首页下方选择想查看的电池。三、 soc 校准 bms 首次上电需要进行 soc 校准，操作方法是把额定容量改成实际容量，修改参数的初始密码是一、二三、四、五、六、 电池充电至单体电压过高，二级告警， bms 自动校准电量为百分之一百。四、查看电池数据在 smart bms 里点选接入的蓝牙设备，进入二级界面，可以查看电池组电量、电压、电流等实时数据。 五、设置参数点击界面右下方进入参数设置，可以看到保护参数、电芯特征采集版设置、温度保护和系统设置五个界面，所有默认参数均为 app 读取的 bms 出厂默认参数，部分参数不可随意修改。 保护参数界面，所有参数均不可随意设置，保持默认参数即可。不同类型锂电池的过冲和过放保护电压是不同的， app 会读取 bms 数据形成默认参数。 三元锂电池单体过充电压是四点二五伏，单体过放电压是二点七伏。磷酸铁锂电池单体过充电压是三点七五伏，单体过放电压是二点二伏。 碳酸锂电池单体过充电压是二点八五伏，单体过放电压是一点七伏。若随意修改这些参数，导致过充或者过放，都会让电池性能受到破坏，甚至发生事故。如果电池类型改变，但电池串数不变， 修改成对应电池类型的保护参数后， bms 即可使用，免去更换 bms 的麻烦。电芯特征界面只有额定容量和休眠等待时间，这两项参数可根据实际情况进行设置，其他参数请勿随意设置。 采集版设置界面，所有参数都不可随意设置，保持默认参数即可。温度保护界面可根据实际情况进行设置参数，但要注意不可设置过高或者过低的数值，导致保护功能失效。系统设置界面，设备名称可根据需要自行设置。 一键强起功能需要搭配打理汽车启动板使用 bms 软件升级功能，可是现在手机直接为 bms 升级软件，数据上报需要配合打理云使用。其他功能请在打理工作人员指导下使用。 主动均衡界面需要搭配打理主动均衡器才能使用，否则参数无效。

可匹配市场上任意电池组 快速接线，测量相邻穿梭间电压正确。再接上主动均衡器，接上主动均衡器和蓝牙，一键激活蓝牙 连接手机 app smartpms 查看电池参数，均衡前后压差为零点二二六伏。可设置各项均衡参数，例如设置均衡开启电压三点二伏初始密码一二三四五六。 其他设置页面展示 均衡后效果，展示均衡后压差零点零零二伏均衡完成自动关闭均衡。

这是总负极，这是总正极，留意保护板的 b 负与批负的位置。首先将 b 负线连接到电池组的总负极，第一根黑色排线连接到总负极，第二根采样排线连接到第一串的正极， 依次连接焊接，排线过程当中不要插入保护板， 再次固定排线，焊接完成，检测排线连接是否正确。将万用表调至电压档，测量相邻排线间的电压，电压均在标压左右，接线正确。 二、可以使用检测灯板检测，电池组是十六船，则有十六个灯亮。三、也可以使用线序检测仪器。 接保护板前，将 ntc 电缆插入 ntc 杠 a 端口，将保护板 b 负连接到电视组，总负极插上，采用排线检测保护板是否正常工作。插上蓝牙模块，保护板自动激活。 以华为手机为例，找到应用市场，搜索 smart bms， 点击安装。进入 a p p 后，系统里提示的所有功能都要打开。 以单组电池组为例，列表当中会提示出来电池组连接的蓝牙的序列编码，点击加号连接，再次点击查看电池参数， 首次上电充电至单体电压过高，触发二级告警即可。电量自动校准为百分百，初 密码为一二三四五六。

锂电池和千三电池是不一样的，锂电池是由很多个单体组成的，并且锂电池需要保护板，锂电池保护板的接线还是比较复杂的，这就困扰了很多刚进入这个行业的新手。 今天呢，我们就希望通过这个视频告诉大家如何给锂电池饱满正确的接线。在锂电池饱满的接线里面，圆柱的电池因为数量最多，所以他的接线也是比较复杂的，今天呢我们就以圆柱的电池为例，接下来我们就讲解一下接饱板的具体步骤。 首先我们先来分析一下我们这个电池，大家可以看一下这个电池是我们这边已经组装好了的，马上就可以进行排气焊接了，但是有很多同学呢 看不懂这个电池的组装方式，我这里就做了一个锂电池的拆解，大家可以看一下这里呢手手相连，尾尾相连，叫并连，这个叫一串四并的锂电池。 然后呢我们还要知道我们这个把握板原理呢，就是通过排线来监测每一串的电压，也就是说这个一串的电池，如果我们想监测这一串电池，那么我们就需要正极这个线，负极这个线需要两根线来监测这一串电池的电压，那么如果我们两串 就是两串电池串联在一起，那么如果我们想监测这两串的电压，我们需要用到几根线呢？三根线，所以我们以此类推，就是说我们十三寸的电池肯定需要十四根排线来监测电池的电压。 然后呢我们再看接一下我们的一个焊接点，这个呢是我们这边连接好的一个电池，并联呢是增加容量，串联是增加电压，这是一二三四五六，这是六串的一个电池，那么我们的采集线呢，肯定是一二三四五六七， 由七根线来监测这六成电池的一个电压。那么如果我把这个电池合起来呢，大家可以看一下，合起来之后呢就变成这个样子，也就是我们现在目前 看到的这个样子。接下来呢我教给大家如何给这个电池确定他的串数。首先我们可以先看一下这个锂电池，我们首先找到他的总负极，总负极就是这里 他不与其他这个正极相连，这里是总负极，总负极的这一串我们称之为第一串，就像这个电池一样， 总负极第一串，第二串，第三串、第四串，第五串、第六串，然后呢这个电池也是一样的，总负极的这一串称之为第一串，然后呢与第一串相连的这一串是第二串，第三串、第四串，以此类推， 一直到最后一转这第十三串，这里就是总正极。十三串的电池呢，一共有十四个采用点，咱们前面也说了，接下来呢我们同时也确认一下 他们踩下点的位置，踩上点，第一个是总负极的这个点叫第一个踩上点，我们这里边标了个一，这里对面是第二个踩上点，然后第三个踩上点，第四个踩上点，第五个踩上点，第六个踩上点，一直到最后一个，第十四个踩上点，这个踩上点呢他对应的也是像这个电池看到没有， 第一个踩上点，第二个踩上点，第三个踩上点，第四个踩上点，这样来的。然后呢我们十三叉的电池一共有十四个踩上点，那么相对应的我们十三叉的把把他的排线呢也是有十四根组成的， 接下来呢我们就来具体的来焊接一下我们的排线，接下来我们要给这个电池焊接排线了，然后我们把排线固定在我们的电池上面，我们可以用双面胶把它给固定到这个电池上面， 然后呢这里提醒一下大家，在焊接排线的时候一定不要插着保护板，否则的话可能会导致宝宝板烧坏。下面呢我们把我们的第一根排线，也就是黑色的排线，这里把它给接到总负极，接到我们的第一个彩虹点，然后我们把我们的第二根排线接到我们的第二个彩虹点， 我们的第三根返线接到我们的第三个踩上点，第四根返线接到我们的第四个踩上点，我们一定要依次挨着来， 我们打开我们的电路铁，把温度调到四百二十度，如果是新手的话，我们建议调到四百度左右。 我们把我们的第一根黑色的排线接到我们的总负极，第二根排线接到我们的第二个踩上点，第三个排线我们焊接到我们第三个踩上点，第四个排线焊接到第四个踩上点。 排线我们已经焊接好了，我们一定要确保排线的焊接都是牢固的哦，然后我们焊接好之后呢，我们下一步就该去检测每一串电压，我们可以通过我们的排线检测一下 我们的每一串电压，来确定我们的焊接顺序是正确的。下面呢我们通过两种方式来检测我们的排线的焊接是否正确。第一种方式呢是我们的排线检测仪，我们可以把它插到我们的排线上， 好了我们来看一下这里呢有一个每一串电压啊，让我们可以看一下，每串电压都是一样的，如果要是没有排线仪怎么办呢？如果没有排线检测仪，可以用我们的万用表来检测，通过我们检测的方法来确定我们的排线的焊接是否正确。我们为了方便我们的检测呢，我们把电池反过来喽， 好，然后呢我们把我们的黑色的，黑色的排针，我们把它给放到我们的第一个踩上点 红色的放到第二个，可以看一下三点七七四伏，我们这样依次，然后依次跟着走， 三点七七零伏， 三点七七二伏，就这样我们可以一次一直量到最后一个 三点七七九伏，这样的话我们就可以测量一下我们每两根排线直接电压都是三点七九伏， 说明我们这个排线的焊接是没有错误的，刚才我们这个排线的焊接是无误的。然后这个时候呢，我们就可以插上我们的保护板了，首先我们固定一下我们保护板的位置，我们把保护板固定到这个位置焊接保护板的必负极， 我们插上我们的薄板排线，下面我们通过两种方式来检测我们的薄板是否正常。第一种方式呢，我们把万用表调到我们的直流电压档，我们先量一下我们电 车组本身的点压，总正极到总负极的点压四十九伏，然后我们保持我们的正极不动，那我们的负极的我们去量一下，我们经过饱满之后的一个点压， 大家可以看一下，也是四十九伏误差，几乎没有误差，然后电压是一样的，说明了这个板板是正常的，可以正常使用的。第二种方法呢就是把我们的保养表调到我们的凤鸣档， 也就是测量导通的档，我们先试一下啊，遮光表是没有问题的，看 合在一起他是会响的。然后呢我们再量一下宝宝版的 b 负和 p 负之间是不是通的， 看一下，经过我们的测量呢是通的，说明这个保护板是没有问题的，是可以正常使用的。这个保护板的一个接线教程呢，我们已经讲完了，然后呢我们要说三个一个注意事项，第一个呢就是在给保护板焊接排线的时候，一定不要插着保护板， 否则会导致宝宝板烧坏。第二个呢就是在我们焊接好排线的时候，一定要确保宝宝板的排线焊接物，然后才能插上宝宝板。第三个就是一定要注意宝宝板的背负和皮肤线一定不能接反， 只要皮肤和皮肤接反了，哪怕只是一秒钟，也会导致宝宝板烧坏，大家一定要切记关注我，由简入方，带你走进旅店的世界，记得点赞哦！

接线柱安装在哪里？给铜牌挂膝，这是助焊剂， 这是锌合金 制作。接线 按住固定板，从中间锯开 固定保护板的底板， 保护板排线先不要插上， 在这里，只能在这里，这是 腹肌，在这，一号线在这，二号线在这， 这之前住之前住不是 接在这个地方，可能做出来的板子是十六十六毫米和木头盒子上下八毫米， 做好久，十六十六公分半吧，这样座椅底下的话就可以抱成十七公分。这接下来如果放在这个保护板，如果放在头上 就长了，座椅放不下了，座椅只有四十公分，放不下了，所以只能放这上头放，如果是放这边了，放这边了，出现一个啥问题了，两个电池就宽了一边去，放不下了， 这里这里走壁虎，壁虎从这个洞里穿过来，接在这腹肌过了以后接这个斜线处，正极，正极从这里穿这个洞呢，接到这个斜线处， 很省事，弄完以后，这是底子，这是底子，放车上放倒，现在是 前鼻子和铜线没来，铜线来了以后继续这个，做这个连线，然后做个箱子，木头箱子， 我的箱子，买的箱子，如果，如果买的箱子做成这样，三十九，这样小于十七，这样小于二十二，我终止 放不进去，因为解压柱，解压柱，他不会这样的，没有一家这样的，明天等快递，先做蓄电池箱子。

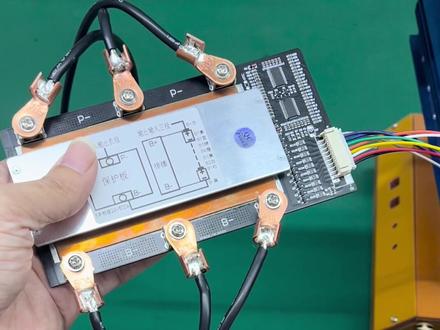

那这款是我们的八串的保护板啊，我们在接线的时候，这个排线我们先系好排线，然后再插保护板啊， 我们在接排线的时候，呃，一定要从这个黑色这个负极，然后一直往上走，这样一串一串的往上接啊，一定不能接错。然后我们这个黑线是第一根就是负极，然后接接我们的电池的负极啊，接负极， 然后红色这一根就是接我们的电池的 b 一啊， b 一， 这个白色就是接我们电池的 b 二就是第二串啊， b 二，这个红黄色就是接电池的 b 三啊，第第三个，然后这个橙色就接电池的 b 四 啊，第四串这个绿色接电池的 b 五，呃，第五串这个蓝色接电池的 b 六，第六串 这个紫色接电池的 b 七啊，这是第七串，最后一根就是灰色，灰色就是接电池的呃，正极，接电池的正极啊，这个不能搞错啊。然后接好正极之后， 这里你输出或者是充电的时候，他还需要一根正极要接到电池上面去了，这个排线他只是一个采样的，一个采样检测这个电池的状况的一个信息，然后再传输到保护板上面去的。所以说你在输出的时候一定要搞一根大一点的正极的线给设备或者是充电用。 然后我们接好了排线之后，先检查这个排线没有接错的情况下，然后我们再插到保护板上面去啊，把插上去，插上去之后我们还需要一个 呃负极，就是从保护板上面去接到电池的负极上面去，因为他要连接起来嘛，连接起来，因为有三个端子，最好是用三根线合并成一股，然后再接到我们电池的负极， 他在输出的时候是经过保护板的莫斯管啊，然后再流过去，然后输出的时候就是变成批批复，输出的负极就是用这个批复啊，然后充放电的时候也是用这个，他是充放铜口的， 重放通口，呃，负极，输出的负极，然后跟这个正极充电，饭店都是用这这这这两个啊正负， 然后我们在接好的情况下，好，我们就呃给他充一下电，给他激活一下这个板子，我们充电的时候我们我们用的这个测试的电源就是二十九点四伏的电源，我们把它夹上去，我们脚正极，脚负极啊， 这个情况他是在正常的充电啊，正常的充电，因为这个电池没有满电的啊，他正常的充电状态，我们再量一下他的保护板出来的电压是多少伏啊？ 我们量一下它的电压啊，这个是蔬菜 出的 p 负的呃，负极，然后我们再量一下呐，这就是经过保护板之后的一个电压出来二十六点三二伏，我们再量一下这个电池的没有经过保护板的电压，看是多少伏， 那这是电池的负极，这电池的正极那都是一样的，二十六点三二，说明他就是没有问题的啊。 测完之后我们接设备的时候就接把接上去就可以用了，充充饭店都是一呃，就都是这两个啊，黑色，红色啊，就是这样，这是正正确的接线方法啊。

大家好，在网上又买了几块保护板回来，咱们一起来看一下啊，这个保护板买了好几种，这个怎么还没打开呢？这个包 买了一个十串的，十串的两块，七串二十安的两块，六串九安的两块，这个呢就是 十二伏的两块，两串二十安的两块。这次呢其实主要想用的是这个两串二十安的， 这个字写的不错呀，是不是这就是保护板， 必正必负，是接电池皮正皮肤接输出，这还有一个 bm， 这个 bm 是接到串联的位置，看这几块保护板不起眼呐，花了好几百块钱。 再来看一下这个七串的，还有十串的， 像这个两串的保护板呢，给大家已经介绍完了，其实电池呢一共是三根线，正极、负极，还有中间串联的地方，串联的地方呢也可以叫 b 一， bm 都可以接到这个位置，然后输出 批复和批证，他这个批复批证啊是这个充放电然后共用的口，所以说他就不设置这个，嗯，单独的充电口了，设置单独的呢，那种叫封口的， 这个是不带均衡的，像如果带均衡的话，他会有均衡电阻。 再来看一下这个是十二伏的， 十二伏的保护板呢就需要接四根线， 像这个是八点四伏，或者叫七点六都可以，你看这个有 b 负，然后三点七，这个是 b 一 b 二，然后 b 一正，这还有个这个叫热敏电阻，检测这个电池温度的， 这个两串二十安，他就是四个公里管，然后十安的呢是两个，这个型号是四四五 n 零三。然后这里呢还有一个三角形的， 来看一下三角形的保护板，这个也是十二伏的，这个电流啊就要小一些， 这是两个啊，两个版的， 带掉之后啊，就是这种形状，批正批负，然后必负，必一必二，然后必正，在这个位置，必正和批正啊是共用的， 这个也是没有均衡的，没有均衡功能，没有均衡的板子啊， 不像有均衡的，有均衡的，如果说电池有一点压差的话，靠这个充电均衡啊，被动均衡也有一定的效果，能均衡， 能一点电压吧，是不是？这是两串三串的，这里还有六串和七串，咱们再来看一下啊， 六串的，六串的呢，就有 b 负 b 一 b 二， b 三， b 四， b 五、 b 六，然后批正批负。这个两个管子啊， 是贴片的，这个持续电流啊，是九安的，这上面也写了六串九安乘以二 和这个七串二十安的比较像。 七串二三的公里管就大一些，然后他有 b 四 b 一， b 二， b 三， b 四， b 五， b 六 b 七皮正皮肤，和这个有点类似是不是？但是板子能大一些， 这里还有十串四十三的， 这个还带排线，然后还带这个温度检测的，这个芯片就高级多了，是不是这个银角多呀，一圈 公里管，这个地方是必付，这是批付，因为这个电流比较大，所以说设置了单独的接线位置， 为了加强电流啊，这个地方还有两根这个铜条，这是排线 b 到 b 十十九八七六五四三二一。 看来这个 b 负极啊，是走的保护板，没有设置单独的这个 b 负， 这就是这次买的保护板，一共买了几种，这是三种四五六六种，六种保护板， 谢谢大家的收看。
