cad怎么调正交吸附强度

cad 正交功能介绍？跟我学，让 cad 乖乖硬化！我们在使用 cad 会图的过程中，经常会遇到 使用正交功能的情况，今天为大家简单讲解。如果所划直线是水平或者垂直方向的直线的时候，我们需要在绘制直线之前将正交功能打开。可以选择使用鼠标左键，点击 正交功能按钮将正交功能打开，再点击将其关上，或者使用 f 八键进行正交功能的开关，我们直接 按 f 八键，这样正焦功能打开，再按 f 八键正焦功能关闭。现在我将正焦功能打开， 使用 f 八键打开后，输入直线的快捷键 l 点空格键确认，这样我便可以画水平方向的直线或者垂直方向的实线，你学会了吗？

之前呢，有学员说啊，他的 cad 正交工具啊，要一直按着这个 f 八键啊，才能够去使用，一旦呢松开这个 f 八键，他就没有办法去打开这个正交工具了，要使用这个鼠标呢，去点这个图标啊，去切换， 那么这样的话，如果是有同学要频繁的去切换这个阵交状态的话，就很麻烦了，当时我还觉得啊，为什么会有这种问题呢啊，直到今天姜老师也碰到这个问题啊，那么我们怎么去解决呢？非常简单啊，我们只要把这个命令 输入到 cad 的命令行，然后直接呢敲空格键，然后把参数改成一个零，然后敲回车键。那么接下来呢，我们在命令行输入 l 空格，我们再来画一条线，你看我只要 按一下 f 八键，他就会切换到正焦状态，我再按一下 f 八，他就会取消这个状态，那么我们这个问题是不是解决了？当然啊，我们这个命令比较长啊，很多同学可能记不住，没有关系啊，你可以截个图， 或者呢你也可以去评论区啊，复制这个秘密，如果你之前也被这个问题所困扰的话啊，那么赶紧去试一下吧。

大家好，我是海滨老师，江湖人称海大康啊。就在刚才有一个同学问了我这么一个问题，他说老师，我的 cd 的正焦不好使了啊，我当时一提一愣，什么情况，正焦怎么不好使了，就是什么情况呢？是这样的啊， 他在绘图的过程中他要按 f 八键，一般我们按 f 八键打开正焦吗？是不是他说我按 f 八键打开正焦要一直按着 f 八正焦才能开一松手呢，这个正焦就没有了 对吧啊，当然如果说你点击这个图标的话，那没事啊，点图标的话没关系，就是按 f 发现其实这个哈是属于一些笔记本电脑啊，这个这个按键的跟 一些问题，这个对于台式机，如果你是外置键盘的话呢，一般就不会出现这种情况了好吧。呃是什么个情况呢？ 这是一个 cad 系统的一个变量的一个设置啊，我们可以在命令行这一大串啊，这全都是是吧，你把这个呢在命令行输入一下我就复制一下啊，太长了是吧，我也记不住。按 ctrl 加 v 键粘贴回车键，确定你看它的指示为零， 那就听使唤了啊，如果他的值是唯一的话呢，你要借住，切记把这个值改成零，就不需要一直按住 f 八了。 好吧，这个我就不操作了啊，因为我这个是没有任何问题的，我不管是改成零也好，改成一也好，都是可以的。好吧，这个可能是针对一些笔记本电脑吧。我猜测的啊，反正你别管，只要有这种情况出现，你就记得把这个参数改成零就可以了。好吧，散会啊，对了， 有什么不懂的问题或者想学 cad 的啊，可以来这个图层里面看一看，是吧？散会，散会。

今天给大家讲一下，有时候我们用 f 八的时候，他不会跳，不会跳成正焦，那要怎么办哈？要在这里工具找到自定义，找到界面，然后呢？找到。呃，是个是什么呢？ 不好意思，键盘快捷键找到临时替代键双击，我们要看一下哈。这里有一个是切换震焦模式，再往下看还有一个切换震焦模式，那我们 啊平常如果有问题，我想他两个都是跟这个一样的，那我今天把另外一个给他改成这上面的复制粘贴下来，然后点确定，这样子就可以把这个正交的问题解决了。

u z d 画直线的时候可以用 f 八键打开中教模式，但是在高版本中，即使关闭了中教模式，在画直线的时候按住 shift 键不放也可以画出水平或垂直线，而松开 shift 键就又可以画斜线。这里的 shift 键就是临时替代键，按下去就等于临时打开了中教模式，松开就等于关闭了中教模式。 当然了，如果你还是喜欢用 f 八键切换成交模式的开关，你可以把这个功能关闭，或者你觉得这个功能用起来挺顺手，你也可以打开它。你只需要把鼠标移动到命令栏这里，单击一下，光标闪烁的时候粘贴这串字符。当然你也可以直接手动输入，然后按下火车键执行。接下来只需要输入零或一就可以了， 一等于开启，零等于关闭。输入数字之后别忘了用回车键或空格键。确认好了就先这样，如果有什么疑问的话，评论里见。

c a d 如何设置对向捕捉以及正焦模式？ c a d 的下方工具栏中有一个对向捕捉的开启或者关闭键，我们开启这个键的时候就会发现它可以捕捉到终点 端点等等位置，如果关闭，他将不会捕捉到任何的终点或者端点。 正焦模式，如果我们开启了正焦模式，绘制图纸的过程中它就会自动默认按照 横屏竖直的方式的角度去绘制我们的图形元素，不会出现任何的其他的角度。而我们关闭正焦模式之后，他就会可以随意进行任何角度的绘制。

小伙伴你好，我是小大大，正交模式的快捷键是 f 八，我们看命令行提示，我点击键盘上的 f 八正交关，再点击正交开，同时我们在右下角状态栏这个直角符号，他会随着我点击正交开。正交关 这个是在状态栏上面点击正交开或正交关。如果你的状态栏没有正交，我们可以点击最右下角的自定义菜单，选择正交模式， 把它调出到我们的状态栏。状态栏通常会显示正交山格，捕捉这些。我们现在启用直线工具，我现在是开着正交模式，我单击 一个点指定直线的开始拖动鼠标，我想绘制一条斜线，我现在当前是打开正确模， 是发现我是无法绘制一条四十五度的斜线的。那现在的情况，我现在只能跟着我的 x y 轴水平方向来画线，这个就是正焦模式。也有特殊的情况，当我绘制了一条横线和一条竖线，我想把这两个端点连接，他也是可以破例的。 这个就是证交模式，当我们打开证交模式下，可以方便的绘制出与当前 xy 轴平行的线段，我们来把证交模式的邻居看一下。 f 六是动态 ucs 的开或关，我们看命令行提示，动态 ucs 是 f 六 f 七山格开关。今天的正交 f 八开关有没有整理好你的笔记，如果没有，记一下吧。本期小搭搭这节分享就到这里，喜欢可以给我点个赞，遇到问题可以在评论区给我留言。

大家好，我是学了有用今天我们分享等如册的图的画法。 首先打开 cd 软件， 那么什么是等注册图呢？ 等轴测就是用平面来表现三维的一种绘图形式，在状态能下面点击等轴测开关， 这时光标变为注册模式。我们画一个简单的图形来看一下等注册的用法，输入快捷键 l 空格 来服务，切换到另外一个面， 现在一个简单的等图册图就画好了。今天的分享就到这里，大家如果还有什么疑问可以在评论区留言。

cd 操作过程中经常会碰到 if 八证交时出现卡屏的一个现象，那么今天教大家一招快速化解的一个方法。我们在 cd 当中输入 cui 空格， 那么我们会进入自定义界面，在这个位置我们点击一个叫做键盘快捷键加号点一下，然后来到第一个位置，有一个快捷键，我们继续点加号， 来到第一个位置啊，我们找一下有一个叫做切换镇焦这个位置，我们把这里面的一个访问的一个快捷键 在后面这个三个小点这个位置，我们给他改成 f 八，那么确定，然后再来到上一集命令我们回到这个零实体代键这个位置，我们再点击加号，也是来到切换正焦模式，然后 我们把这个位置的一个第一个键这个位置这个内容给他取消掉，确定第二个红一这个位置有内容也给他取消掉，确定好我们再应用确定，这样子我们就搞定喽。关注甘霖，教你学会 cd。

在下面呢，看一下第一个画线的这个工具啊，叫直线，直线的默认键是英文单词首字母 l 键，但是我们现在用的是左手键，两个 f 大小写无所谓啊，你按快捷键的时候大小写无所谓，输完快捷键以后，按空格确认这个快捷键，注意看提示，看什么地方的提示呢？一个是鼠标右下角这个方框里面的提示，告诉你指定第一个点，还有一个就是下面命令行的提示， 如果鼠标右下角的提示没有什么指导意义，那你就看下面的提示。有同学说自己这个鼠标右下角没有提示，就没有这三个方框啊，那是因为你把下面的这个给关掉了。注意这个动态输入一定要开， 如果你点击给它关掉，注意看鼠标右下角没有任何的提示，所以说这个默认是开启的，不要关，再点击就可以了。你要知道哪个按钮是动态输入，其实很形象，就是一个十字光标下面一个方框，这叫动态输入，这个一定要开， 根据提示指定第一个点，就左键单击，这样指定了一个点，再让你指定下一点，再左键单击，再指定下一点，左键单击，就一直按照这个提示一直单击，单击，单击，指定下一点。如果说画完了不想再画了，按空格键 就可以结束。还有一个就是按 e、 s、 c 键也可以结束。再一个我再按空格键，是重复使用上次的命令，还是划线单机单机单机单机单机按 e、 s、 c 同样可以结束，并且 让鼠标变成正常十字光标。这是两个结束的方法，一个是空格确认的意思，一个是 esc 都可以， 在画线的时候呢，先要知道如何画水平线、垂直线，还有就是和水平线成一定角度的直线，那我再去激活画线的命令空格， 根据提示先单击确定第一个点，如果想画水平线和垂直线，最好是开正交，在这个动态输入右面有一个叫正交线之光标，快捷键是 f 八，就你开 f 八，这时候你画的线要么水平线，要么垂直线， 这是非常容易捕捉到水平方向，垂直方向不用你凭感觉，一定要开正交来画水平或垂直线，按一下 f 八关掉，这个是开 开关，这个快捷键也必须要记住。再一个就是给他尺寸，那起点确定了，方向也确定了，直接输数值就行了。比如说现在向右给他一个十米的线 单位，现在是啊，毫米，注意 cad， 我们现在用的默认单位就是毫米。十米的线输多少？十米一米怎么输呢？一千十米就是十加一千，一百米就是一百加一千，比如五百米五零零，再加零零零 三个零就是一米了。然后按注意按空格也行，按回车也行。 这次按空格或回车其实就是确认这个线的右端点，然后再下面我再敲一次空格。现在还让你指定下一点啊，注意 卡提示，是不是让你指定下一点。我现在不指定了，是不是按 esc 或空格都可以，是不是结束了画的就是一条水平线，那这条水平线特别长，你现在滚动缩小也看不到，怎么办呢？看不到右侧断点，这时候就可以双击鼠标滚轮最大化显示， 这就 ok 了，这条线就是五百米，那我把这个啊选中删除，就这些线啊，你可以从左上角单击移到右下角，单击就是框选的方式，选中直接按 delete 删除。关于选择方式啊，等会再详细讲。 双击鼠标中间最大化显示，还可以再进一步去缩放，这就是五百米的线。那现在我这样，我再画一条一米的线，画线空格，单击确定起点，我向下给他一个方向，直接输一千空格或回车，再空格或回车是不？这一 千相当于一个点，就是相对五百米的这条线来说，这个一千也就是一米只有一个点，所以这都是相对的啊。有的说为什么我画的一米的线那么小呢？是因为你把尺度缩的太太小太小了。那我把这条线选中以后，直接按删除键删除，这时候我再双击鼠标滚轮，那这条线就长了。 所以这是关于这个如何画水平线，垂直线，包括按方向按尺寸画线，在下面看怎么去画和水平线成一定夹角的线啊？那我选中这条线，你可以单击点选，也可以从右到左这样去交叉选，都可以删除。 如果想画一条和水平线成三十度夹角的长度是一米的线，你看怎么画？还是画线，先确定起点，注意，你不确定起点的时候就没有下一步提示啊。先确定起点， 那现在我画的并不是垂直线，也不是水平线，所以说要关正焦，关正焦以后呢，在下面要选择这个开启，叫急轴追踪快捷键是 f 十。开启。这个以后呢，注意看，在移动的时候， 到达一定角度的时候呢，他会有一条虚线，看到没有？从这个焦点向上是不是有一条虚线？ 这代表他可以追踪到九十度，那除了九十度、零度和九十度整数位以外的，其他的好像都追踪不到，这是默认的设置啊。那现在我需要让他三十度怎么办呢？你就在这个按钮上去右击， 然后左键点这一项，他可以捕捉十五度、三十度、四十五度、六十度，是每隔十五度捕捉一次，这是每隔五度捕捉一次，这是十十五、十八、二十三、三十 四十五都是他的倍数，九十，那现在默认是这一项，所以说我只能是捕捉水平象、垂直象。那我现在点一下这个左键点就行了。点完以后看一下和水平线成十五度角的时候，可以捕捉，十五度的整数为三十度也可以捕捉，四十五度也可以捕捉， 这叫急轴追踪，他可以捕捉和水平线成一定夹角的方向。那现在三十度 确定好这个角度以后，在下面直接输数值一千，然后按空格， 第一次按空格是为了确定右端点，再空格是为了结束这条线就完成了。注意这个啊，你要知道怎么去确定和水平线成三十度夹角的方向，这个必须得精确，不能凭感觉。那我选中以后呢，直接删除。那另外呢还有一个方法，那我画线的时候我先确定起点， 你在这个按钮上右击左键，点一下，正在追踪设置，弹出这个对话框以后呢，直接从这里面选择增亮角，从这里选。比如选四十五度，他就可以捕捉四十五度、四十五度整数位和零度，那这个呢？十五、十八度，那就是十八、三十六，就十八度的整数位和零度。 这是关于增量角啊，你可以从刚才的地方直接选，也行。这个啊， d 版本的话，他没有这些选项，你只能是在这个地方设置，然后去那里面调，现在呢，等于说这个地方更方便，那如果这里面没有的，那你就必须得从这里面去调了，让你可以新建增量角，这就 ok 了。 esc 可以放弃这个命令，这是急轴追踪，那正焦和急轴他们两个是相互冲突的两个设置，你开急轴，正焦会关掉，你开正焦，急轴 会关掉，他们两个你看是不是一个开一个关，注意看这个提示，接轴，开正交开，点一下正交开接轴就关闭了，他们两个相互冲突，你可以都不开，但是如果开他两个只能开一个， 这两个很好理解啊，因为它是相互冲突。这是这个按钮，这个按钮和这个按钮咱已经讲过了，那前面这个按钮也说过了，这个按钮也说过了， 就是你鼠标卡的时候，他补助上个顶点啊，这个也不要开，这个模型和这个前面的坐标值什么意思啊？如果你不知道这个按钮什么意思，首先你可以把鼠标放在这个按钮上，悬停一两秒，看提示， 这就知道了。还有一个方法，你点右下角这三条线自定义啊，右下角三条直线点一下这个自定义，点完以后从上到下 分别就是从左到右，那这个就是坐标。第二个模型两个字，这个地方就是模型空间。第三个这个网格就叫山格，第四个呢叫捕捉模式，第五个呢就叫推断约束，第六个就是动态输入，就是从左到右这个地方，从上到下， 然后你可以对比的这个图标去看，那最右侧三条线，左侧这一个啊，最右侧这一个，这个呢是全屏显示，注意对应的全屏显示，这个是图形性能，这个是隔离对象，这个隔离啊，这个是图形性能，这是隔离对象。然后在下面还有一个就是这个锁定用户界面， 就是带锁的，这个叫锁定用户界面。还有这个地方的小数包括下面这些设置。啊，那这个锁定界面呢？你锁定以后呢，工具栏的位置是不能再动了，如果想对界面锁定啊，点 点这个按钮，不行，点这个右侧的小三角，点完以后直接点固定工具栏面板，这就锁上了， 这时候你的工具栏再怎么拖拽，他也不能再动了，就是固定这个位置，防止无操作把它给拽出来，把这个去掉，这去掉以后呢，这个地方就彻底解掉了。

cad 软件的政交铺桌不见了，在哪里调出来呢？把鼠标移到最下面，在下面空白的地方点右键，才发现原来这些命令都被隐藏，可以逐个打勾。 这些小知识网上都是找不到的，如果你刚好需要，就把它收藏起来，不需要就看着开心就好， 这样就全部功能都显示出来了。功能显示出来后， 可以按快捷键控制它的开关，假如这个正胶按 f 八一下，就 再按一下就是关，其他功能也一样，多练练就熟悉了。

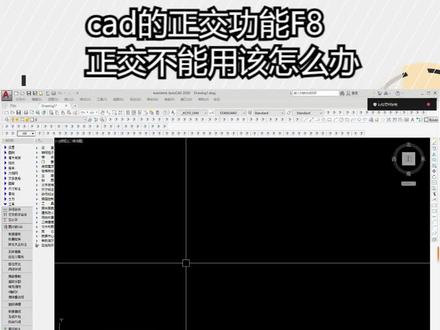

我们今天碰见一个开启正交然后会卡死的一个问题，比如画一条线 air 点击这个时候我们摁 f 八，它变成这个正交模式，但是有的时候你摁 f 八它会卡死， 那么我们如果遇见这种问题的话，我们在工具自定义，然后界面， 界面里头我们找到呃这个键盘快捷键，点开它快捷键找到正交，切换正交，然后在这个位置有一个键， 我们把这个键这个改成 f 八，就是摁直接摁一下 f 八就好了，然后确定 因为我这个已经改过了，所以他我我忘了原来那个是显示什么了。然后我们再找到临时代替键里的 正交，把键这里头全删了，包括红一、红二这里的都删了，然后点应用确定这个时候再发现他就不会出现卡顿的问题了。

大家好，我们继续学习奥特 cad。 二零一六上节课我们讲极坐标绘制图形， 这节课我们讲正交及相对坐标绘制图形，正交的快捷键是 f 八，呃，下面我们打开软件具体讲一下什么是正交。 打开这节的素材， 这节我准备了这样一个图形。首先讲一下啊，这个正交，正交就 就是在命令栏这一块状态栏，这状态栏啊，状态栏这个地方，这个，这个就是正焦，我们可以鼠标点一下， 是蓝色的就是开，然后是灰白色的，这就是关，但是你可以按键盘上的 f 八， 哎，你按下 f 八就变颜色了。这个正焦跟急轴追踪，他不能同时不能同时启用， 你要么用正脚，要么用急轴追踪。可能有小伙伴会想， 急轴跟正交有什么区别呢？我们先打开这个急轴追踪啊，比如说给命令画直线，哎，我们指定一点这个急轴追踪，他，他是 当你水平放置的时候，他他显示的是辅助线的形式来辅助你绘制图形，这个九十度啊，一百八，两百七， 这个垂直跟水平这样的辅助这个辅助线，但是你也可以设置啊，这个相对于这个角度就是九十度的关系的，这些角度，一百八，两百七，四十五度倍数的关系，然后三十度，二 三度，这些都可以设置，还有这个可以设置，哎，这个急轴，这个正焦呢，我们打开正焦啊，比如我们还是直线命令输入，你看 他这个正胶，他，他只能是你画斜线的，是画不了的，因为他只能你看画， 往这边也行，往这边也行，往上面也行，下面也行，他只能水平竖直的，哎，划线， 嗯，看一下我们现在这个这个图形，这个图形大部分都是水平竖直的线，就这里是个有角度的， 这点我们可以等一下用相对坐标的挤坐标，对，挤坐标的位置， 这里设置到三个，一是用正交命令，再一个就是即坐标这里再一个相对坐标，相对坐标就是从这个点开始，然后直接从这个点开始绘图 相对这个点，然后找到这一点，然后再把这里面绘制出来，我们现在用蒸胶绘制一下 啊，我们现在这个地方就打开正交了啊，我们先分析一下啊，就是已知的数据，有些有些地方尺寸他是没有尺寸的，这个距，那个像这些距离，你看有角度没有长度，这个时候我们就就不能从 从这个地方开始，从这里都没法开始，所以说我们可以从这里开始这样画，画到这里就可以把这框框画出来了。嗯，下面我们开始把这个图形绘制一下，打开正交啊，打开正交 直线命令 l， 我们比如说确定第一点啊，你看只只能是水平竖直的斜线是画不了的，有角度的 这个我们知道已知的这个六十二，六十二，回车，回车好了，然后长度是七十三， 好，绘制好再竖直了，四十五，好，这个我们现在要绘制这个带角度的 正调，打开是绘制不了的，所以说我们把它关闭了，现在可以按快捷键 f 八好关闭了，我们现在 我们已知这个他是这里这个角度是五十五，如果我们假想一下这个是直线，这个地方就是九十度，九十度，这里五十五度，九十加五十五， 这里啊， 位置刚才画错了， 这有九十度，九十加五十五，一百四十五，又又是因为他这个角度，我们知道这 这个地方是零度，从这里开始到这里结束，这是逆时针，显然逆时针给一个正角度。哦， 我们现在开始绘制这个，还有就是你看这个直线，不知道啊，我们可以适当的给他拉长一点，然后绘制好以后再把它修整一下。我们现在比如说拉长到这个位置 啊，就家人现在这个五十场吧，五十， 这个时候要五，因为这个极坐标命令是长度小于号角度，所以说我们现在要输小于号，再复习一下这个 几座标绘制命令啊，长度输完了，输。输小一号的时候是上挡键，上挡键有两个啊，左边右边各一个，要同时结合使用。是按住 shift 按住小一号。好，小一号切换到角度，角度我们刚才呃计算过是一百四十五度， 就是正角度，因为它是逆时针旋转一百四十五。好，这个时候回，正好这个时候这个按照这个图形，这个五十五度已经绘制出来了。 这个地方。好，我们现在可以按键盘上的 esc 取消。好，我们再次启用直线命令，直接从这里回到他焦点就行了。好，我们绘制。哎， 捕捉击轴追踪，哎，我们这样让他有辅助线， 当你看，有时候他捕捉不了啊，捕捉不了，我们就是这个对象捕捉。这个这里设置 有时候有的点头会错乱，有点你有些地方你可以把它去掉。 这个这个问题我也发现了，有时候点的你这个就把所有的都关掉，然后就剩一个焦点， 哎，这个是焦点啊，看一下啊，他又有显示的辅助线。好，这个时候点一下，确定， 这个时候我们选中，然后点这个蓝色的框，然后拉到这个这个端点的位置。好，外框我们已经绘制好了， 有些时候这些点还是有用的啊，你像圆点中点，他会自动捕捉到，只是对你的这个绘图是有帮助的。节点，象限点，象限点，你看他这里有形象的表示，四个点垂足啊，切点这些， 这根据你的绘图的时候，这个需要啊，我们现在绘制里边这个图形，嗯，我们先用 相对坐标绘制直线命令 l， 确定指定第一点，然后我们这个点，我们知道这个横 水平水平方向，这个是 x， 代表 x， 这是十七，竖直方向往上的是正正的 y y， 十一，我们就是输入 x 十七 相对坐标啊，相对坐标是 x， x， 坐标值，逗号 y， 坐标值 就是，我们复习一下啊，都好，好，这个时候我们指定 why， why， 十一，这个输入完以后回车。好，这个点就捕捉到了，捕捉到了，你看现在这这个里边这个图形全部是数值跟水平的，所以说我们现在可以把这个正交，正交打开。 好，点一下，你看几轴追踪，马上就切换关闭了，所以说他两个是不能同时打开的。好，我们现在先绘制这个尺寸，三十一，三十一回车， 我们再往这边九，这什么九啊？ 酒绘制好了，我们看这个，这里往上十一。 好，这个尺寸七。 好，我们现在这里没有尺寸，这都是位置的，我们这条线不知道这个尺寸具体画在哪个地方，所以说我们可以适当的画的长一点，就放到这里，好，我们放到这里好确定，确定以后我们把这个 确认好，这个直线退出，好，按 esc 或者回车空格都可以啊。这个时候我们 既然这个地方画的这把我们从这边开始画，从这个尺寸往这边，从这里，哎，连接到这里，因为这些都是已知的尺寸。好，我们再次重 上次命令，按空格键，好，直线直接这个端多到这个端点， 你看啊，这个正脚打开以后，你都不可能画斜线的，这个你绝对是直的水平的，或者是这样画竖直的。好，我们知道这个是三十七，三十七，回车， 又知道该现在竖直方向的，这个十分是十一，十一， 再往右这个右九， 好，这画好了，然后再往上这个是十五，这都是已知的尺寸。十五，回车， 好，你看这个时候我们就可以捕捉到这个地方，这你看他显示的垂足，就是这个地方跟他垂垂直的焦点。 好，我们点确定好，就这就画好了，这个时候我们可以选中这条线，然后点住，然后直接拉到这个地方，他的端点啊，这图形就画好了，这个辅助的这个相对这个点的线没用了，我们删掉了，可以 画好以后我们要检查一下对不对，所以说就是标注一下，标注一下，先 七十三， 六十二， 四十五， 然后这里有个五十五度， 哎呀，五十五度，好，外边这个框是对的，没问题，然后捕捉到，看这个起点，这里十七， 三十七，然后这个地方是九， 没问题啊，这个地方到这里歪方向十一， 三十一，对了啊，再往上 这个也是十一， 再看这个方向，这个是，这里是九，这里是七， 这段 十五，这里到这里十一。好，然后我们现在按照三种啊正交，利用正交化，还有即坐标相对坐标绘制这个图综合的来练习一下。 我们后边还会有更复杂的图，复杂一点图形来练习一下前面所学的。好，这节课就讲到这里，谢谢大家。

cad 画线时按 f 八切换正胶会卡死？只需这样设置就好了。单击菜单栏中工具自定义界面， 依次找到键盘快捷键，快捷键切换正胶，右侧访问设置新的快捷键为 f 八， 确定并点击下方应用，回到左侧，找到键盘快捷键，临时替代键切换正焦模式，快捷方式中键和红衣后侧文字全部删除。 点击下方应用，画线时再按 f 八切换正胶就不卡了。快去给你的 c， a， d 设置一下吧。
