清华天河cad安装教程

大家好，欢迎来到本期视频的电脑桌面，有 粉丝朋友们给小编推荐了一款特别的 cid 设计软件，他也是借助阿杜 cid 平台而开发的一款优秀的 cid 设计软件， 喜欢他的小伙伴非常之多，所以小编今天来介绍他的安装与使用。好的，那么有请出本期视频的主角 是惯例，小编已经准备好今天用到的软件，一款常规的阿图切的二零二一，在遗忘的视频中小编已经介绍过，所以在这里不再做 详细的介绍，小编已经安装好还有一款是天河的 pc 二零二一的 cid 安装包， 还有他的辅助。废话不多说，直接打开我们天河 pccid 二零二一安装包，在里面就可以找到我们的自动运行安装 程序，点击右键以管理员的身份运行，打开我们的天河安装平台，在这里顺着安装就可以了，我们等待 软件的加载版，在这里退出各大杀虫软件，点击确定再次选择下一步，下一步 我接受许可协议选择下一步。呃，公司名称大家可以随意踢踢。好的，选择下一步，大家可以自由的修改安装路径，小编在这里按选择默认的安装路径就可以来根据 下一步啊，在这里选择我们的下一步，我们就等待这款 pccd 二零二一的安装成功啊！ a few moments later 好的，我们的天河 pccid 二零二一就这样安装成功了，我们接下来还要安装一个驱动加密锁的驱动， 单击 加密锁的驱动也安装成功了，我们选择退出我们的安装平台，退出，然后不直接打开我们的天河 pccid 二零二一，我们先来安装他他的辅助， 点击右键解压我们的辅助，打开我们的辅助，打开，在里面选择一个安装包，点击右键以管理员的身份运行， 解压到我们的默认，默认的途径点击解压就可以了，好易解压成功。然后再来打开我们的天河 pccid 奥林奥 二一，我们来看一下本软件的风采，软件已完美的打开了，大家可以看到天河 pccid 二零二一企业版在这里已完美的打开，我们顺便把时间改为 自动调整，更改为两个月以后啊，选择更改。好的，我们关闭我们的软件， 再次打开我们的天河 pccid 二零二一， 还是一样的正常。好的，本期视频到达这里就结束了，谢谢大家的观看，拜拜。

下面我们通过绘制法兰装备来了解一下在 pccd 中是如何绘制装备图的。我们首先打开一个以绘制好的零件图， 这里我们打开做法栏， 在层管理器中，我们隐藏六文字层，七标注层以及八符号层。然后我们复制主视图的所有对象， 我们再新建一个文件， 进行图纸设置，选择合适的图 福标在栏明细表，将左法兰的主视图粘贴到这个新闻键当中， 我们尽享做法兰 放大师图。 我们调整系列化零件图库，进入 xl。 在 pcct 的系列化零件设计开发系统中，我们提供了紧固件，轴承以及型材等等四十多个零件库，数千个零件类， 同时还提供了免费的入库工具，支持企业标准键图库的自我创建以及维护。我们现在调用一 克罗栓 选择指出库主视图并取消尺寸标注，勾选背景消音， 重复这个命令。我们调用一个垫圈， 下面我们再钓一个螺母。 绘制完毕，我们开始建入 xh， 开始标注序号。 通过自然管理器当中的提起标题栏，我们来提起左法栏的标题栏， 并补充数量以及单重。 通过资源管理器中的提取标准键，我们来 提起标准键的数据 并补充数量以及单重。 可以接接受 wh 来调用磁器库。 在这里我们需要提醒大家的是，在标注过程中，我们可能会漏标某个零件，这时我们在标注信号的时候，只要注意勾选 序号，自动调整，然后进入序号的值，点击确定开始标注就可以了。 我们发现消耗值就自动进行了调整。 依次标注好序号后，我们生成明细表， 然后我们填充标题栏的数据， 最后我们保存文件， 这时我们的装备读就完成了。

大家好，欢迎来到本期视频的电脑桌面，经常有小伙伴在后台私信小编问 天河 pccid 二零二一打开时出现注册授传单口并占用或无法重复注册的问题， 所以小编今天就来解决这个热门的常见问题。好的，那么有请出本期视频的主角，我是惯例，小编已经转变好今天用到的软件，一款天和 pccad 二零二一的绿色班， 在这里直接打开我们的软件，我们来看一下本软件的状态， 大家可以看到没有盛传使用 pccid 设计系统或者 pccid 设计系统盛传已经并全部占用，如何解决这个问题呢？我们就要选择取消 跟着否关闭我们的软件，然后打开我们的电脑的控制面板，找到管理工具， 找到我们的服务，在服务里面找到 ltk 授权文件管理服务， 找到 ldk 授权文件管理服务，双击打开，在这里选择自动应用，然后选择启动我们的服务。 好的服务于启动，选择确定就可以了。然后继续来打开我们这款天合 pccd 二零二一的绿色版，打开 来看一下我们的软件已完美打开。天河 pccd 二零二一企业版 已完美的打开，可以使用。好的，我们的最常见的热门问题 无法启动我们的注册水可的问题就这样简单的轻松的解决了。好的，本期视频到达这里就结束了，谢谢大家的观看，拜拜！

天河通用导而导出及天河通用数据处理转换工具，它可以实现在 pccd 和各种外部数据库之间进行数据转换和传递。 在 pccd， 几乎所有数据处理窗口中都设有导导出的菜单或者按钮，方便使用。例如我们的自动表格处理窗口中 就设有导而导出的按钮。在如我们的超级编辑、超级卡片编辑创口中 就设有导而导出的菜单。 在如我们的数据浏览窗口中就设有导而导出的菜单以及按钮。 下面我们以明细表数据为例，演示一下导入导出的具体操作。首先打开明细表编辑窗口， 我这里演示在将数据导入到最后，所以先追加银行明细， 然后选择贴合通用导入， 点击数据类型下拉按钮，我们看到它支持 access、 oracle、 excel 等多种数据格式的相互转换和传递。我们这里选择文本文件导入导出方式 导入方式选择向导方式。点击下一步，选择文件名称， 勾选第一行为列名称。 我们这里不对数据进行修改，所以指定直接点击下一步。 确定好数据的对应关系以后，点击完成即可完成数据的导入工作。如果我们希望将以上步骤保存为 配置，以便下次直接以使用已有配置的导入方式进行导入，则点击下一步， 输入配置文名称 和必要的辅助说明，点击完成。 现在我们看到这两条数据就导入了进来。下面我们再将明细表的所有数据导出为一个 excel 的文件进行输出。选择天河通用导出菜单，执行导出命令， 数据类型选择为 excel， 查看结果，我们发现所有的数据都被打出了，且不符合我们的要不符合我们的顺序要求。这时我们可以先执行 返回自断的右键菜单，删除所有自断，然后再去执行选择目的自断。 在展开的返回子弹当中，我们按照先后顺序依次勾选字段，例如我们依次勾选序号、代号、 名称、材料、单重、 数量这几个字段，然后点击确定 选择导出的位置以及名称， 勾选第一行含有自断名称，点击下一步完成操作。 这时候我们再打开桌面上已经生成的文件， 我们来看一下是否是根据我们选择的字段的顺序以及他的字段名称进行输出的，导出的 发现数据正确，到此我们就了解了导而导出的整个操作。

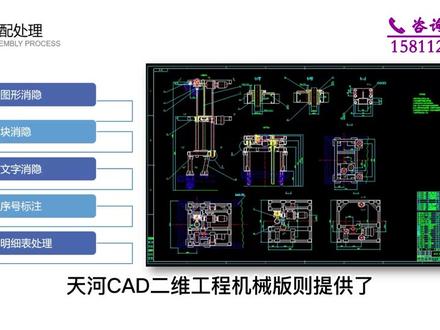

对于机械设计中的装配处理， pcd 二维工程机械版则提供了图形效应、块效应、文字效应、 序号标注、仪器表处理等辅助功能，来协助设计人员完成复杂的装配，提升设计人员的绘图效率。

下面我们通过绘制法兰装备来了解一下在 pccd 中是如何绘制装备图的。我们首先打开一个以绘制好的零件图， 这里我们打开做法栏， 在层管理器中，我们隐藏六文字层，七标准层以及八符号层。 然后我们复制主视图的所有对象，我们再新建一个文件， 进行图纸设置，选择合适的图符雕刻栏明细表。将左法栏的主视图粘贴到这个新闻键当中， 我们尽享做法啦。 放大试图， 我们貂绒系列化零件图库进入 xl。 在 pccd 的系列化零件设计开发系统中，我们提供了紧固件、轴承以及型材等等四十多个零件库，数千个零件类，同时还提供了免费的入库工具，支持企业标 标准键图库的自我创建与维护。我们现在调用一个螺栓， 选择指出库主视图，并取消尺寸标注，勾选背景消音， 重复这个命令。我们调用一个垫圈， 下面我们再钓一个螺母。 绘制完毕，我们开始进入 xh， 开始标注记号。 通过资源管理器当中的提取标题栏，我们来提取左法栏的标题栏 并补充数量以及单重。 通过资源管理器中的提取标准键，我们来提取标准键的数据 并补充数量以及单种 可以进进入 wh 来调用磁器库。 在这里我们需要提醒大家的是，在标注过程中，我们可能会漏标某个零件，这时我们在标注信号的 时候，只要注意勾选序号，自动调整，然后进入序号的值，点击确定开始标注就可以了。 我们发现消耗值就自动进行了调整。 依次标注好 信号后，我们生成明细表， 然后我们填充标题栏的数据， 最后我们保存文件， 这时我们的装备读就完成了。

我们对天河的二微机械工程图板做一下概述，高度兼容，图纸流转无忧。 基于平台版提供强大的机械专业功能，打造标准化、规范化绘图环境，软件自带强大的数据集成和处理能力。

继续讲解工艺构造槽同元呼退刀槽中部输入参数，选择孔轮廓线，选择端面轴退刀槽根部，输入参数， 选择轴轮廓线，选择端面轴退刀槽。一、输入参数，选择轴轮廓线，选择端面轴退刀槽。二、输入参数， 选择轴轮廓线，选择端面轴缘呼退早草中部，输入参数， 选择轴轮廓线，选择端面平行线倒圆角，选择两条相互平行的线即可。

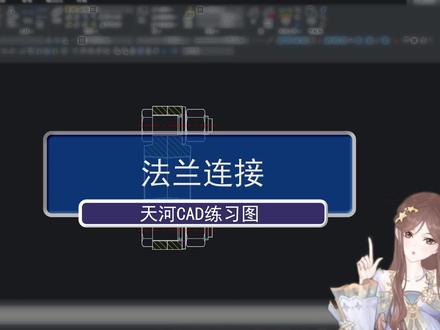

法兰连接法兰 flange 通常是用于管端之间的连接，也有用于两个设备之间的情况。法兰连接就是把两个管道、管件或器材先各自固定在一个法兰盘上， 两个法兰盘之间加上法兰垫，用螺栓紧固在一起，完成了连接。有的管件和器材已经自带法兰盘，也是属于法兰连接。法兰连接是管道施工的重要连接方式， 法兰连接使用方便，能够承受较大的压力。在工业管道中，如一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。下面讲解如何绘制，输入 excel， 找到合适的法兰。 勾选基本图，原零件做块背景消引，允许拖动， 点击生成零件，指定插入点和方向， 按下空格，再出库一个法兰。 接下来我们找一个螺栓， 选好后点击生成，然后选择这个中心点，指定好方向即可， 然后挑一个垫圈， 指定点和方向， 最后再找个合适的螺母。 螺栓有点短，我们双击一下螺栓，修改一下长度到合适的尺寸， 调整一下， 最后镜像一下就。

在 cd 平台提供的绘图标注等功能的基础上， pccd 根据工程设计和制图的实际需要，增加了很多实用的绘图标注以及编辑功能，使绘图效率明显提高。 启动 pccd 后，首先我们看一下 pccd 的菜单，了解一下基本情况。在平台的下拉菜单中，增加了天河 pccd 这个主菜单， 展开我们就可以看到 pccd 的提供的所有功能菜单，包括，图纸设置、序号明细表、 绘图工具、构造工具、辅助工具、消隐尺寸标注、 符号标注、文字处理图库、超级符号库、参数化设计、 机械设计、报表工具、项目管理以及系统维护工具等等。其顺序是按照设计绘图的基本步骤来设置的，所以非常顺手。 在菜单中我们可以看到绝大部分的命令后面都有几个字母，这实际上是快捷方式，基本就是该命令汉语拼音的手写字母，例如 tz 就是图纸设置， dc 就是对称划线的快捷方 方式。另外也有一些特殊的快捷方式，例如智能标注的地以及 超级编辑微。这两个命令会经常用到，希望大家在初次接触 pccd 时多留意菜单。更多的使用快捷方式会加卡您的绘图速度。 为了给大家有一个清楚的认识，以下我将尽量多的使用快捷方式。下面我们通过绘制左反蓝来演示一下绘制零进图的主要过程。 进入 tz 回车，然后我们选择图符，选择标题栏、明细表以及布置方式，点击确定，此时 就完成了图纸设置。在绘图前，我们进行必要的对象捕捉，设置在地平台中称为对象所点设置，一般我们会选择 端点，中点，中心点，焦点，垂直点，相切点。 且为了捕捉的方便，我们一般启用对象跟踪。本次演示 是在 b 平台中进行的， a 平台中其他操作基本一致，只是捕捉设置窗口有些不同，所以我们切换到 a 平台当中来看一下如何进行捕捉设置，同样也是在状态栏中找到对象捕捉，右键随 选择设置，我们选择必要的对象捕捉点， 并勾选启用对象捕捉追踪点击确定， 我们重新切换到 b 平台中，开始绘制做饭啦！进入直线命令，来绘制一个轴， 放大窗口，直行对称划线命令， 回车重复命令， 我们选择这三条直线，然后进入数字三，将它们切换到三中心线层当中。 进入 dj 执行倒角命令，我们选择轴倒角，输入倒角的数值，选择轮廓线及端面线， 重复该命令，我们进行孔倒角的绘制。 在创建试图中，我们选择孔轴投影这个命令， 选择轴线以及各个特征投影点。 通过这个命令我们就完成了左视图的绘制。接下来我们执行构造工具中的孔阵命令，进入 kz， 找到圆周阵列，输入竖直分布半径， 圆孔直径， 确定这里的基点。 此时我们可以看到通过这个命令我们就完成了所有孔的绘制。 接下来我们通过智能标注 d 这个命令来完成各个尺寸的标注工作。 在标注过程中，我们可以建设空格改变点尺寸标志的文本， 我们还可以查询它的弓差值， 并且可以输入注释信息。 对于某些标注为线性标注形式的直性尺寸，可以使用尺寸标注的添加直性符号功能来批量添加，其快捷方式是百分号的。 我们再通过智能标注绘制直径。 我们可以点击风格标注风格，选择合适的风格，并且勾选风格保留，点击确定。 同样的，通过智能标注 d， 我们还可以标注角度标注。 接下来我们进入 yx， 用眼线标注来完成孔的标注。 对于岛角直行地币选择需要标注的岛角， 选择标准风格 以及标注位置，完成标注。 然后我们来标注粗糙度， 粗糙度值可以沿着左选基面任意拖转，接着我们标注其余的粗糙度。 我们将其一的标注放在绘图区的右上角。接下来我们会制基准标注。接下来我们绘制基准，这里我们使用新国标的基准标注，所以我们建入新基准。 当然，如果您使用旧国标，您仍可以进入 jj 调用旧国标命令，或者在这里修改 符号形式以及他的起点形式。确定好后，我们选择右端面为记者 a。 然后我们进行行为公差的标注。 我们增加一个标注， 然后我们听 圆中泡米线。 对于特殊的圆孔，我们可以通过标记这个命令区别的标注出来。 下面我们来标注 pose 符号，我们用创建试图的 pose 图 选勾选值生成标注，选择抛弃符号的值 起点，终点。 完成图形的所有绘制和标准后，我们建入 tj， 写入技术条件， 我们可以选择已经保存典型技术条件， 同时可以调用词句库， 编辑好技术条件的信息后点击确定即可。 接下来我们填充标题栏的内容， 现在这个图纸就已经绘制完成了，最后我们将图纸进行保存即可。

p3dm 是一个灵活管理图文党的工具，它可以进行数据规范提取，并可定制节点名称，可进行节点排序，支持汇总报表的自动生成。 通过规范提取可同时管理多种标题栏明细表样式的 pcd 图纸。通过定制多字段的副词关联关系，可以把零件唯一的区分出来。 下面我们通过演示来了解一下 p 三 tm。 首先我们登录到 p 三 tm 的界面当中， 我们可以看到它是以不同的图标以及装备数的结构来管理和展示图纸的装备 关系的，不仅可以看到文件的文件名、图符、代号等等属性，同时可以预览到每个文件的图像，并可对每个文件进行属性文字的说明。 下面我们新建一个项目， 我们选择右键菜单，指定心灵部件图纸加入装配选，分别选择法兰装配和 和法兰添加到我们这个项目中来。 然后我们拖拽左法栏到法栏装配节点下，我们再选择法栏装配的右键刷新装配关系。 我们看到右法栏是没有对应图纸的，我们选择右键打开零部件图纸来新建右法栏，点击保存， 我们进行图纸设置， 抉择和善 的图符，这时我们发现他会根据法兰装配名气表中用法兰的信息自动填充了标题栏中的数据。 我们切换到 p 三 t m 当中， 点击左反蓝时会弹出发现。

在工程图纸中，设计师经常要绘制中心线，那么如何在奥特派的中快速准确的绘制中心线？一、 天河 c a d 提供了中心线命令，可以快速绘制圆圆弧、椭圆、平行四边形、梯形及两条直线间的中心线。下面看一下具体的绘制过程。从天河 pccad 菜单中选择中心线命令 设置中心线的默认出头长度，我们先设置成五，然后选择要绘制中心线的图形，程序会自动根据选择图形的类型绘制出中心线。绘制，圆弧的中心线 绘制，椭圆的中心线 绘制，倾斜椭圆的中心线 绘制椭圆弧的中心线 绘制两条平行线的中心线 绘制，两条倾斜平行线的中心线 绘制等。腰梯型的中心线 绘制，直角梯形的中心线 绘制矩形的中心线绘制平行四边形的中心线 绘制清洁矩形的中心线。 绘制两条相交线的中心线。 而且可以设置中心线的方向， 您学会了吗？赶快下载天河 c a d 体验一下吧！

智能更换标题栏，智能更换标题栏，在辅助工具中选择要更改的文件， 选择要修改的标题来样式， 点击开始更换， 等待完成即可。

在工程图纸中，设计师经常要绘制中心线，那么如何在 outcat 中快速准确的绘制中心线仪？ 天河 cad 提供了中心线命令，可以快速绘制圆、圆弧、椭圆、平行四边形、梯形及两条直线间的中心线。下面看一下具体的绘制过程。 从天河 pccad 菜单中选择中心线命令，设置中心线的默认出头长度，我们先设置成五，然后选择要绘制中心线的图形，程序会自动根据选择图形的类型绘制出中心线。绘制，圆弧的中心线 绘制，椭圆的中心线 绘制，倾斜椭圆的中心线 绘制，椭圆湖的中心线 绘制，两条平行线的中心线绘制，两条倾斜平行线的中心线 绘制等。腰梯形的中心线绘制，直角梯形的中心线 绘制，矩形的中心线绘制，平行四边形的中心线 绘制倾斜举行的中心线 绘制两条相交线的中心线。而且可以设置中心线的方向， 您学会了吗？赶快下载天河 cad 体验一下吧！
