937焊台跟936的区别

原来的九三六的一个升级款，现在我们做了一个休眠的一个功能，有待机的一个功能，功率的话是六十五瓦，温度是两百度到四百八十度，可以调节。

揭秘九三六汉台为什么那么便宜？一九三六汉台搭载的是同胞铝变压器，并非全铜，全铜变压器体积更大，功率更足。二、手柄线材质是普通 pvc 材料，不耐高温。三、主机使用的是大概是小主板，大主板的回温更快。那怎么样才能找到更具性价比的汉台呢？认识我下集带你找。

有宽七寿险落田，这个也是我们用来用的啊，这是工厂实景拍摄来看，你可以看一下我们的图片， 这是焊那个比较细的，现在给你看一下焊这个粗的，来看这种粗的，这个粗的就要求他的发热回归要很快，这么粗的都是毫无压力， 这样你看这么大的焊点毫无压力啊。所以说证明我们这酒餐卸妆品还是可以的啊，来看看真正实景来使用，很便宜， ok。

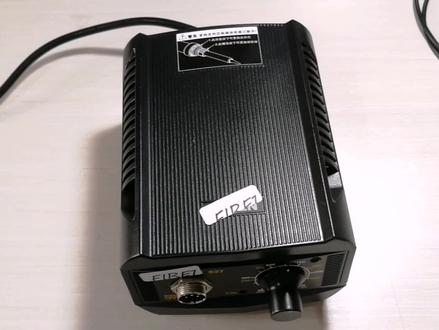

大家好，昨天我们讲了条纹电烙铁的工作原理，今天我们拆个他的兄弟，就这个条纹汉台九三七。 这个汉台的电路啊比较简单，网上也有很多，基本上都是三五八加可能规的控制。不过这个汉台啊有个特点，他在加热的时候，这个灯是常亮的，当温度到了之后，灯会呈现呼吸灯的闪烁，并且不插手柄的时候，灯是不亮的。所以我们来拆开看一下这个里面使用的是什么结构 变压器，先看看变压器的参数，两根红色是交流电压的输入，这边的下面两 红色出地绕组，次地绕组是两根黄色二十四伏交流的输出。然后就是这个主控的电路板， 这个接口的银角看上去比较多，有七个银角，但实际上在后面能看出来有用的银角是五个，这个接口是交流电的输入。我来看看电路板上面都使用了什么芯片。 这个电路板是使用的单面板，从这边能看到他的正面是没有原件的，只有一个微调的变微器，也就是正面这个温度较准的变微器。再就是这个红色的指示灯， 其他的是没有原件的，有背面是有铁链原件的 u 二是一个八 s 零零三单片机。再来看一下 ue， 这个 ue 上面的私印啊，可能看不了太清楚，它上面的私印是 rcef， 这个 rce 的型号全称是 lmv 三二 二幺，这是一个单运放芯片，这个就是控制开关的可控规了，他的型号是 gt 幺三六杠八百亿，这是一个四安八百伏的双向可控规， 基本结构也是和三五八加口文规的方案是一样的，只不过在这里单独使用了一个大面积。我们通过这个电路上的走线简单了解一下他的基本的结构。这个位置是交流电的输入，输入之后，这里有一个 m 七 经过他的半波整流，经过这个绿波之后，产生大概在三十三户左右的直流电压，这个电压过来之后，又经过了这两个贴片的电阻， 经过这个稳压二极管这边有一个标识是五伏，这个五伏是给下面这个单面机供电的，再就是这两个电位器，这个是调节温度的，这个是校准温度的。这边是五伏过来之后，首先是给单面机供电的，穿过来这根线到了这个音角，电位器的另一个音角是 接地的，所以他是五伏输入，经过电位器的分压之后，输出一个模拟电压，这个电位器也是这样的，上面是五伏，经过这条细线过来之后，这也是五伏 到达这个音角，另外一个音角是通过这个地方，通过这个流油电阻也是接地的，所以这两个电位器都是输入的五伏电压。通过他的调节之后，输出的模拟电压 都是进入单位机内部的，这是两个电位器的模拟量的采集。再来看一下他的输出控制以及信号的检测， 输出的控制就是这一路了，一个是三九零六，一个是三九零四，经过两个三连管之后就到达了这个口红规了，这个口红规控制的就是交流电压了，输入的交流电压一路是直接接在这两个银角的，另一路就是经过了这个口红规，经过这里到达六号银角，所以这两段是电热四的输出， 剩下的这两端就是温度检测的传感器，他的温度传感器并不是使用的热电偶而使用的热电阻，所以他后面的这部分电路使用的这个运放就不是当做电压比较器使用的了，他就是当做运放使用的，把这个电压进行放大的 这个热电阻的其中一端，一号银角是直接接地的，另外一个银角他是由五伏电压也就这个细线过来，这个点是五伏， 这个电压过来之后，首先会芯片供电，芯片的五号银角是 vcc， 银角还会经过这个一兆欧的电阻之后，接在了热米电阻的另外一端，所以这个运放的输入信号就相当于五伏经过这个一兆欧的电阻之后，串联了 热米电阻接地的，所以它采集的就是热米电阻。两端电压。这边的这几个原件就是运算放大器的反馈的电阻检测的信号是经过这个电阻 r 二之后输入到芯片的一号眼角的，一号眼角是它的铜像输入， 所以这个电路构成的是一个同向比例运算放大，并且在这个输入端并接了一个稳压的二极管，这个稳压二极管作用应该是前卫的，作用就是防止由于手柄的损坏或者其他的原因，造成返回的电压值偏高，烧坏芯片。好了，这就是这个九三七焊台的内部结构和这个电路的基本的工作原理。

大家好，看一下这个是怎么回事？这个是一个九三六焊台，这几天使用的一直好好的，今天插上之后，这个烙铁头突然就红了，看看这个现象， 一开始没注意，还以为是氧化了呢，后来才看出来已经被烧红了，这个条纹旋钮已经不起作用了，不管调到什么温度，这个工作加热灯一直在亮，温控回路肯定是出问题了，赶快关掉吧，时间一长这个发热原件就要烧坏了， 闲着没事咱们把它拆开看看吧，看看都是由什么原料组成，如果有明显的简单的错误，咱们自己就能把它修好。首先咱们拔掉电源，拆掉这个烙铁头， 这是一个 abf 九三六的横台， 罗定功率六十瓦，电源交流二百二十伏，保险是易安的，把它翻过来，在他的背面有四颗螺丝， 我们把螺丝卸掉，然后就可以打开了。打开之后 最明显也是最重要的原件啊，就是一个变压器，最右边是一个电源板，最左边是一个线路板，这个应该就是他的 温度控制核心。我们把这两个旋钮切下降落板就可以拿出来了。 中间最明显三角的是双向可控硅，也叫钉闸管，最下边的应该是一个温度控制芯片， 原接件没有明显的烧毁痕迹。这边这个烙铁头我们也把它拆开，最顶端的就是他的发热原件，发热原件出来四根线，两根红线，两根蓝线， 两根红线是加热元件，两根蓝线是温度探头。那个弹簧呢是接地用的，连接一根黑线，也没有发现明显的问题，也有可能是温度传感器坏了，没有发现明显 的故障现象，我们先把它恢复吧，凑合着用。装上之后呢，他居然好了，这到底是怎么回事呢？一拆一装，什么都没有动，他自己就好了， 要是维修都这么简单该有多好，估计还是某个电子元气件有问题，先这么凑合用吧，等再发生故障的时候，我们再来详细的研究他，分析他。

收到货不要直接通电，使用正确做法，取下烙铁头和套筒，再插上新手柄，然后找一个光线较弱的位置，方便观察发热心。汉台温度调最低，通电测试大约三十秒， 三十秒后，焊台加热指示灯和发热芯还没有熄灭，请马上断电。这类情况一般是常规，手柄和原焊台的感温线正负极相反，导致焊台识别错误。只要更换一下发热芯，感温线的正负极就可以让焊台识别。 ps， 汉台需要匹配的发热心是热电哦，还是热电组，这个很关键。一般九三六汉台的感温线是最长的，两根线互换 感温线后再次通电测试，汉台调最低温，发热指示灯和手柄发热心在四十秒内熄灭，就算温控成功。 简单温度降温，焊台调到四百摄氏度，通电约一分钟，发热心有一点点发红即可，不够红可以用小螺丝刀调靠的螺丝孔位。

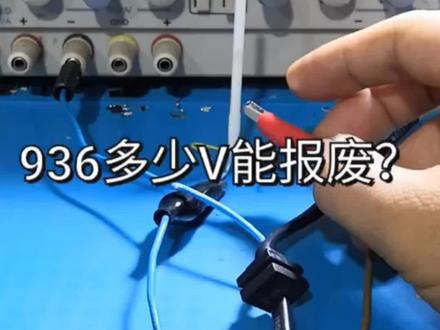

最大横流四点八三 a， 默认供电二十四伏，逐渐增大电压到三十伏， 白里透红，保守八百八十八度，继续增高电压，电流也达到三亿以上，最终四十四伏短路损坏。

各位师傅大家好，今天讲汉台的三个使用方面的小技巧， 第一个就是焊台较准温度的问题，第二个就是怎么检测是主机坏了还是手柄坏了的小技巧， 第三个就是有关更换落铁头发热心 的注意事项。首先我们讲第一个，在汉台的条纹旋钮的下面，他有一个小小的孔， 这个孔啊，他标明了 cal， 他是用来干什么的呢？他是叫着温度的一个孔在孔里面呢，他有一个定位器，我拿个主板给大家看一下， 就是这样的一个电位器，这个电位器的他是可以调节的，他能转动三百六十度啊 啊，用一个小小的螺丝刀，这个直径二点零的螺丝刀是最好的啊，十字的最好啊，一字的也行啊，你看 他只能调正反调节三百六十度，千万不要太用力调，这个呢，他叫做叫做温度的定位器，他用来干什么的呢？现在演示给大家看一下啊，首先我们把 把这个落地头啊取掉，直接观察这个发热芯 啊，更换发热芯的这个方法，也就是把这个三件把这三样东西取掉，然后更换发热芯啊，首先我们把侧面，侧面有个开关， 把它打开，打开之后啊就会亮灯啊，温度调节，大家看一下啊，这是温度调节，嗯，大概就是啊，这个位置指向的就是三百八十度啊，调在这个三百八十度的位置，因为三百八十度啊，发热性他有个特点，他正好是介于 红与不红之间交替少数的啊。我们看一下，先把这个孔里面调节这个里面的定位器，调这个定位器呢，他是顺时针调了，他是 让温度升高，你看现在我顺时针这样调，你看我顺时针这样调啊，就能看到发热型特别的发红，但这种温度是特别高了，大家注意啊，不要调的太过猛了啊，然后再回来一点点，回来一点点啊，一点点调 啊，可以看到这个发热现在又开始发，开始发红了，他正好是介于红与不红之间这样交替闪烁的时候呢，这个时候的温度大概就是三百八十度，这就是这根发热性的特点。 第二步，我们如果说啊，就是整个这条手柄啊，有时候在工作当中突然间不发热了，不发热的状况呢，呃，有两种，一种呢就是说整个这个手柄啊，就是这个发热 心啊，或者这个线呢啊，他的这个街头这个位置出现了问题，整条手柄可以换掉的，你看直接取下来可以换掉整条手柄，或者呢把这个发热芯呢，把它换掉啊，如果有条件呢， 你就更换发热芯，因为你有两个焊材的时候啊，可以焊东西的时候就更换这个发热芯，如果你只有一台焊材，最好是直接换一个手柄。而怎么样区别是这个主机还是手柄坏了的呢？我们可以准备一个镊子 或者是导，只要是能导电的，这个导线都可以啊，大家注意看啊，这里呢他有一共有五根针，这五根针呢 代表什么意思呢？最下面这根针他是地线，不用管，他这边两个针代表的是发根线，这边两个针呢代表的是传感线，那传感线有个什么特点呢？当我们把传感线短路的时候，你看把它短路的时候，这个灯就会亮， 这个说明什么情况？灯如果能亮，那说明这个主机是好的，那我们接下来就是要干什么呢？就是把这个手柄给换掉，一般情况下，如果你短接这两个点灯不亮 啊，如果灯不亮的话，那说明这个主机就出了问题了，这个时候啊，你就要把它啊房产维修主机或者是重新过一台新机了，然后这里还 两个点，这两个点是发热线，当把这两个啊传感线的点短接的时候，你再去量两根发热线的这两个点，他的啊输出电压啊，是交流电 二十七伏左右，这个时候就可以百分之百确定这个主机就没有问题了，如果他的输出电压低于二十五伏，或者是说更小的话，那么说明这台主机已经出现问题了，需要更换主机。 一旦确定了主机没有损坏的情况下，那我们只要把这个整条手柄更换，或者是把这条发热芯给换掉就可以了。这个第三个就是关于耗材的啊，问题耗呢啊，我们知道这个落点头啊，还有 这个发热型，它属于这个耗材的啊，如果啊你发现这个落点头 啊，不管你怎么样去上松箱或者上焊膏啊，他都不粘吸粘上去了，这个时候你就要更换这个落点头，换一个这个新的落点头啊，落点头最好是这种包装，因为落点头啊 啊这种包装呢，他是啊里面是隔绝空气的，他能保证的时间很长啊，如果是那种封口袋的装 啊，就是那种自核带的装置装的话呢啊，他空气进去了，很有可能把这个落铁头啊氧化掉，因为你长时间不用他就氧化掉了，还会失锈，所以的话最好是用这种包装的落铁头。呃，还有这个发热芯他也属于 好耗材，在使用的时候啊，架子上在敲敲敲敲敲，那就会把这个发热芯啊的陶瓷给破坏掉，为什么他是陶瓷风装呢？因为陶瓷他隔绝空气啊，它里面是包裹的，是发热芯， 如果让桃子破裂之后，这个空气啊就进入到这个发热心，让发热心氧化，他很快 就把里面的发热丝给烧断了，所以千万不要在上面再敲，敲的后果就是把桃子敲破，桃子一敲破， 那就会导致空气进到里面的发热时，导致发热时氧化，发热时氧化之后在高温下就很容易断，这是很多的这个高手在使用的时候的一个不好的习惯， 把它克服掉之后，这个发热芯呢它的使用寿命也会非常长，一般呢都能达到三到十年，如果经常这样敲，可能一天就把它搞坏了。 好了，谢谢大家啊，这三个小技巧就讲到这里啊，如果有 需要的朋友，还有需要进一步了解汉台的朋友，可以啊，在底下留言或者私信我，或者进入我的贵川，里面就有汉台的介绍。

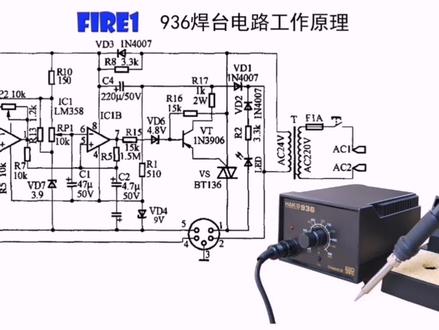

大家好，今天我们来了解一下九三六汉台电路的工作原理。在上一期视频中，我们拆解了一个九三七的汉台，因为里面使用的是单面机的控制方案，所以电路结构相对简单。 今天我们要了解的这个九三六汉牌的电路就是一个比较典型的使用三五八方案控制的。下面我们首先来了解一下这个电路的基本结构。电路使用的主控芯片是 lm 三五八，这是一个常用的双运放芯片， 这个三五八被分成了两部分，第一部分是由其中的一个运放以及外围的原件构成的比例放大器，它的作用主要是用来放大温度检测原件的电压信号的。后面这部分构成的是一个电压比较器， 由前面的温度检测信号输出之后，通过这个电压比较器的比较驱动后面的可能规，实现对于加热的控制。下面我们来看一下 电路的基本的工作原理。交流电压输入之后，经过这个变压器的降压，产生大约二十四伏左右的交流电压，这路电压首先会经过 vd 三的半波整流，经过电容 c 二的滤波之后产生一路直流电压， 但是这一路直流电压并没有直接给芯片供电，而是经过了电阻二十，经过稳压二极管为第五， 经过这个稳压二极管为第四，经过阿一构成回路的，这里使用了两个九伏的稳压二极管， 所以在稳压二极管的两端，也就是这一点和这一点之间， c 四电容的两端产生的是十八伏左右的直流电压，用下放大器的供电八号银角是直接接待政绩的，而四号银角是经过这个电阻阿姨的限流之后，回到变压器的刺激绕组构成回路的。所以这个电路的供电虽然是有 由稳压二极管产生的十八伏电压，但是它是使用了两个九伏的稳压二极管，把十八伏的电压分成了两个九伏。前面这部分电路是没有画出接地端的， 当然并不是这个插座上的接地，这个接地是交流电压输入的保护地，前面控制部分电路的接地端实际上是在两个尾二极管的终点上的，所以这一部分电路电压的产生是由交流电压经过半波整流， 经过这两个稳压二极管的稳压以及分压之后，把单电源模拟成了双电源，变成了一个双九伏的电压。 这个电烙铁手柄的接口四五两个银角是内部的温度检测原件，五号银角是接地的，是接在这个虚拟地上的，这个银角是经过电速二四到达这个电压比较器的反向输入端的，他的四号银角是经过这个电阻二五 接在三号银角的，也就是同向输入端。所以当温度传感器上的电压产生变化时，就会引起前面这个运算放大器两个输入端之间的电压产生变化，所以当温度变化时，就会引起这个运算放大器一号银角，也就是输出端的电压变化。 我们来看一下它的温度控制过程。当温度较低的时候，内部的温度传感器输出的电压就会相对较低，所以经过前面这个运算放大器的放大之后， 有一号银角输出的电压也是比较低的，这一路电压是经过二七输入到后面的这个电压比较器的同向输入端的，他的反向输入端是由电源电压经过电阻二十经过这两个电阻并连，之后 经过这个稳压二极管的稳压接地，所以反向出入端是它的基准电压，这个可变电阻就是上面的这个温度调节旋钮，所以它的温度调节 就是通过调整后面这个电压比较器的基准电压实现的。当温度较低时，由于一号阴角输出的电压较低， 后面的五号银角的电压也是小于六号银角的，所以七号银角会输出低电瓶。后面的这个三极管由于是 pvp 的三极管，他会导通，这里的型号应该是二零三九零六。这个三极管导通之后，后面的口红硅就会触发导通，二十四伏的交流电压就会经过口红硅 经过一二两个银角返回变压器构成回路，手柄内部的发热芯就会得电开始加热。随着温度的升高，四五两个银角的温度传感器的电压也会随着升高，一号银角的电压也会变高， 后面电压比较气，五号银角的电压也会升高。当五号银角的电压超过了六号银角的电压的时候，七号银角就会输出 高电瓶，三极管就会截止后面的可控规，因为交流电压的过零点就会截止，当温度再次降低时，就会反复开始的控制过程， 这就是这个电路的基本的工作原理。温度的检测及信号的放大，中间的电压比较以及后面的可空规的驱动电路，如果把这一部分电路换成厂校运管，就可以把这个九三六的交流供电的焊台变成一个直流供电的，这就是今天我们要了解的这个电路的工作原理。
