lw30-25转换开关怎么接线

大家好，这是一个万能转换开关，他一共三个档位，中间是手动，左边是一用二倍，右边是二用一倍。对应图纸就是上边 中间左右他一共十二个触点，一二三四、十一、十二、十二个触点，一共三节，一二三三节，一节四个触点。其中一二是一组，这个一和这边这个二 是一组，搬到中间这个位置，手动这个位置是一二通。我们看这个图纸，搬到中间一和二，中间点个点表示一二通，三四通，一二三四是一组，出点在中间通。五、六七八 是在右边通。五、六七八，右边通。九、十、十一、十二在左边通。因为左边点两个点。九、十、十一、十二是一组，数点在左边通。看它的内部构造，现在在中间。我们看看这个一二，这个一和这边这个二， 它是一组触点，现在通着了，我扳一下断开，看到这个触点了，在这里面再扳一下，结合到一块， 就是这个触点里面这个触点现在在中间位置捅， 我随便搬一个方向断开，搬到中间通，搬到这断开。所以说这个一和这个二是一组， 下边这个三和这个四是一组，说通他们一块通。 这个五和这个六，下边这个七和这个八是一组，说通一块通网络转换开关的图纸不好画，用这个软件画就比较简单，直接插入就行了。 三个档位中上下十二个段子，一二三四到后边的十一、十二 点红点的表示在上的这个档位。一和二、三和四同在中间，这个档位表示五和六、七和八同在下边这个档位表示十和九，十二和十一同。非常简单，用这个开关，用这个软件画电路图， 插入一个符号，大家看一下，插入一个开关的符号，插入这个开关，大家看一下， 假如在下边擦出几个开关，看看一下就擦出这么多开关，在上面的话，两条横线也擦出这么多开关，非常方便。还有一个开关是这个开关， 这个开关也是一个多机转换开关， 插入一个，又插入一个，确定对准插入就行了，确定 用这个软件画图就是这么简单。有想学电脑画电工图纸的联系刘工。

今天呢，我们来认识一下万能的转化开关，万能的转化开关有不同的很多种类，也有很多的控制方式， 有两档两节，两档一节，根据各个厂家生产的不同，它的配置也不同。今天呢，我们来看一款， 这一款是型号为 lw 二六高二零转换开关，这个开关呢，一共是四档，四节，所谓的四档就是在这 名牌上标的这四个阿拉伯数字，这个档位每转换一次代表一个档。然后四节呢是指后面的接线柱， 一共有四个，一二三四，他没转换，以下 每一节其中有两组触碟会接通， 然后剩下的山竹没断开。 说到转换开关，其实很多人如果说不接触 这种类型的话，开始的时候会感到很生疏，不知道他用来干什么，该如何接。 虽然说在视频上也有很多师傅拍着各种类型的转换开关，但是呢，对接触不多的人来说，听起来也云山无海， 因为毕竟每行每业所使用的所接触的用电设备进不相同， 有的工厂会遇到这些转换开关，有的工厂就很少遇到，所以各行各业，各行 各业出英才吧，毕竟接触的多，他就玩的六，接触的少呢，可能就看着生疏，但是呢，我们可以自己学习，结合这视频里 嗯不同行业师傅的讲解，我们自己用万用表买一个转换开关来研究， 也就学会了，只要明白其中的道理，其实碰到其他类型的转换开杆，我们一样也玩的很溜 这个，然后 w 二六高二零的转换开关， 刚才说了一共四个档位，一二三四，后面的机械柱一共四节，一二三四四节转换开关没转到一个档位， 他每一节的触点就会对应相应的档位接通。 比如我们现在转换开关在一的位置上， 那和他对应的就是这个一三和这面二四这两种触点会接通，我们可以 用万用表凤鸣档来测试一下， 左面是偶数，右面是技术， 然后呢，我们把两两个表笔插入到第一节的两个触点上，我们看一下 好了，我们听见风明声，那我们根据这个弯道转换开关上面标识的开口朝 上的为四，那就说明四这个点和另一面技术面的开口往上的三这个接触点是相通的， 相对应的，他这个一和这面这个二这个开口都是往下的，那么他反过来这两组也肯定是相通的， 看到了吧， 所以依次类推。我们转到二档的时候，那么第二节这两个嗯八的 qq 往上，然后 这面的七的开口往上，那就说明七和八这两个触点是接通的，与之相对应的六和五这两个点，这就相通的。 我们运用到在本质上，如果将这个万能转换开关以一个平面图的方式铺开的话，上端的这一二三四就对应这个面板的档位一二三四档， 然后这个一三五七九十一，十三十五，这就代表这个转换开关一侧的技术触点一三 五七九十一，十三十五。然后另一面的二四六八十十二、十四十六折代表转换开关触点偶数二四六八十十二十六，十四十四十六。 当我们将万能转换开关的档位打在一档的时候，我们可以看到一二档、三四档 是相通的，刚才我们用指针腕用表到方便导测试过了，然后我们打到二档位的话，五六七八档是相通的，依次往下类推，一直到这个档位转换完毕。 如果我们要 要用到食物中的话，根据我们控制设备的不同，我们可以根据 这个平面图的档位和食物万能转换开关来进行接线，我们用的是两个二百二十伏线圈的中间机电器。 然后呢，按照行业的规定是万能转换开关技术单为入线单就是接电源的近线， 偶数端为电源的出线端，就是接负载端。 那我们就以 这个万能转换开关两节的两组触点来演示一下技术端。刚才说了接电源的近线 开关吗？就是用来控制火线通断的，那我们就接一根火线进入这个技术端，然后再跳一根线到下一节 的触点上零线，我们直接于这个中间地铁器 串联起来就行了。然后从万能转换开关的偶数端分别出两根线，一直到 两个机电器上，我们用的偶数端的是四和八，当然了，我们也可以用二和六。 然后呢，线接好了之后，我们可以实验一下，看他工作的状态是不是对的，现在已经插电了，然后插上电之后，一档 这个中间电热气灯已经亮了。一档是什么呢？一档就是四和三 接通了，当然了，一致对应的是下面的一和二，这个两个触点 也是接通的，但是呢，他们二和一和二现在上面并不带电，如果说我们要让他带电的话，那我们就得从这个电源的路端 再跳一根线跳到下端，这样的话这个触点就带电了， 然后相对应的这个二上这个出现的这个进行单支也是同样带上电了。 下面呢，我们将这个转换开关打到第二节，也是第二档位上，看看这个 中间继电器，电源立马通到第二个继电器上了。现在呢，也就是说八这个出现端 带上电了，然后这面的七，因为七这个开口往上吗？也就是说七通过这个电源线的短接跳线过来的话，这个触点上也是带上了二百二的电源。 然后我们再打到三档的话，两个中间间接梯的灯都灭了，因为三档四档 我们并没有跳接电源线，所以他现在档位上并不带电。好了，今天的视频就到这里了，拜拜。

当我们把转换杆从远方打到就地的时候来学习如何去看懂他背面的这些端子接线打到就地时候到底哪些端子是接通的，我们结合他的原理图来看懂他，我们现在看到就是我们进线归端动机的控制回路头。我们今天最主要来学习这个转换开关的视图，当我们把转换开关 sa 打到就地的时候 啊，大家在看图的时候需要注意这条就地竖的虚线上的黑点，你会发现三号段子有黑点，七号段有黑点，十一号段子有黑点啊，这就说明当你把转换开关切换成就地的时候，转换开关的三号段子和四号段子内部触点是接通的，七和八内部触点是接通的，十一和十二内部的触点是接通的。 然后当你打到远方的时候也是相同的一个道理。然后接下来我们也可以结合这个 s a 一转换开关的它的节点图来看，结合这个节点图看的 需要注意的就是当我把 sa 的转化开切换成就地的时候，然后这面八叉代表接通，然后大家在第一次看图的时候，很可能认为八叉是不同的意思，八叉代表接通。当我把 sa 的转化开打到就地的时候，三四触点是接通的，转化开关七八内部触点是接通的，转化开关十一和十二内部触点也是接通的， 打到远方是相同的这个道理，这就是我们原地图中的啊。这个 s a 一转换开关的视图如何去看懂它？ 大家看到的这本资料就是我给大家把现场这些不同配电柜的原理图，柜子内部的二次机械整理在一起，配套的视频就是结合这些实实在在的配电柜 给大家讲原理的同时讲柜子内部线怎么接的。扫码开视频的时候，配套的一百多节的视频课程中，大家还可以学习到有关高压柜子进行二次识图和 abb 变频器的讲解。这本资料在我们视频的左下角 啊，大家购买这支电笔之后，电笔和资料给大家一起发，大家有对石头接线感兴趣，一起来学懂它。

转换开关控制电机正反转，组织最大的两条线接电容，剩余一条线是公共线，接零线。转换开关接到火线和启动运行绕组正转停止、反转停止控制过程一目了然。

大家好，今天我们来学习一下主力电器的另一种开关，叫转换开关，它的用途多挡多回路，同时控制多个回路， 主要有超出张纸定位，张纸更出头，这就是里面的机构。第三文字符号 s a 表示符号虚线表示档位，我们来看一下这个虚线，你看 这一条虚线，就是表示我们的手臂，也就是说这个他的档位，假如 这个我们称为一位，这个称为这个称为三位， 就是这个手臂开关。在一档位、二档位跟三档位远点， 表示其上面的错点是闭合的。也就是说我们假如在这个在左边档位的时候， 你看第一处错点，这个地方有一个黑点，就是表示在左边档位的时候，第一处错点下面一个小黑点，就是表示这两个错点是闭合的， 这样闭合的我们再往下面看下一组出点，我们在左边的时候， 你看下属触点，他这个下面就没有黑点，就是表示未化，也就是说没有黑点，就是表示其上面触点是断开的。 第二组我们在左边档位的时候，这两个触点就是断开的时候。同样第三组，我们在左边的时候，这也又是一个黑点，表示这两组错点是打通的。 同样第四组在左边也是断开的， 第五组也是断开的，第六组也是断开的。我们再来看一下，也就是说档位在中间的情形，假如在 这个中间，我们看第一组，你看这个下面这个地方有一个黑点，也就是说在中间的时候，这两个触点是打通的。同样第二组也是有一个黑点 也是打通的，第三组也是打通的，第四组也是打通的，第五组也是打通的，第六组也是打通的。我们再来看一下档位，在最右边 的琴琴也是，也就是说在这条虚线当中的琴琴。我们来看一下，你看这个这条线上面 第一组他是没有黑点的，所以第一组他是断开的，同样第二组在右边有一个黑点，他表示这两个缺点是打通的。 同样第三组下面没有黑点，也是表示断开的。第四组你看这里有一个黑点， 就是表示联通的，同样下面一组也有个黑点，也表示这两个错，错点是联通的， 这下面又一个黑点也是表示打通的，也就是说我们这个档位在右边的时候 只有二、四、五、六，这四组错点是打通的。其他第一组第三组是断开的。我们再来看一下转换开关，他的外形图， 这个最左边黑色的他有三个档位，有一零二这个数字，也就是说随便标识的没有具体的含义。中间的我们来看一下他是 二零一，和左边一样也是三个档位。我们再来看一下右边，右边上面是零位， 右边是 ab 档位，下面是 ub 档位，最左边是 uci 档位， 他有，也就是说他有四个档位，左边跟中间他是三个档位， 最右边的就多了一个档位。接下来我们学习一下本节课的重点， 也就是转换开关，我们一定要看懂这张图，图形及文字符号 我们刚才已经讲过了，我们在这里再再来了解一下。左边竖的虚线表示 档位，也就是说他的档位在左边，中间的是零位的虚线，垂直的，右边的 也是一条垂直的虚线，我们来看一下，假如我们的档位在左边，你看 一动二，这一动二一的下面没有黑点，也就是说一动二是断开的。我们再来看右边这张表， 他表示出头。极限表，你看我们刚才看的一二， 右边他是断开的，断开我们就就不用什么表示。 同样我们再看下面一组三四，同样也是断开的， 同样我们也不用什么表示。一出出头，你看五的下面有一个黑点， 就是表示五六，他是也就是说他是倒通的。你看五六，我们在左边这个入位档位在左边，你看我们这里就打了一个叉， 所以我们 把触电打通，用叉来表示。同样我们看下 七八，下面一个黑点，你看这个地方也是一个叉，也表示七和八，他的触点是打通的。 同样我们来看一下，在零档位的时候，你看这是一条 虚线，移动二的触点下面有一个黑点，它是打通的，所以我们在零档位的时候，移动二， 他是一个叉，表示是打通的。同样三十是断开的，我们就不用什么表示，五六七八也是断开的。我们再来看一下，在右边，在右边档位的前， 同样在右边一动二二的下面他没有黑点，所以他是断开的。三十四的下面有个黑点，所以三十他是差 打了一个叉，表示是联通，五六也是联通的。六下面有一个黑点，同样七八八下面没有黑点，七八 他也是断开的。我们再来总结一下，也就是说 在图形符号的表示中，我们是用黑点表示指导通， 你看这个黑点表示倒通，如果我们的数字下面没有这个黑点，就是表示是断开的状态， 同样右边的是出头记性表，出头记性表 打岔就是表示是打痛，这两个触点是连通的，如果我们是空白的，就是表示是断开状态。 今天有关转换开关的知识我们就到这里，欢迎大家的收看，关注我了解更多电器知识，谢谢大家的收看，再见！

当我们把这个电压转换开关打到 u a b 的时候，就可以对 a 和 b 两条火线之间的线点进行测量，我们这个电压表的主要作用啊，它就是要对我们这个断路器然后出来的， 然后这面的黄绿红，然后三条粗的火线，他们直接电压到底有多高要进行测量的啊？在测的时候我们就是可以从这个 啊断路器出来了三个铜盘好，然后打三个影引出来三条一点五平方的线，然后把它顺着我们这样由会死二次接线一路上来之后，我们接下先要接到保险丝这边了 啊，接下来先经过经过我们这个四号、五号和六号保险丝，然后大家看到四号保险，五号保险和六号保险上端的啊，三个，然后一点五平方的然后线，然后他就是从我们这个一号断路器出来的三个铜 牌号打三个幺引出来的，然后顺着这二次接线接上来，然后经过我们的四号保险，五号保险和六号保险，然后出来的三条火线编号就是 a 六幺， b 六幺和 c 六，然后我们这三条火线的另一端另一端顺着这样一个柜子二次接线一路下来把他接到端残这边来 啊，大家可以看到，对吧？在这边就是把 abc 先接端子盘，然后经过端子盘的转接之后大家仔细看，然后他就是要把一组 abc 的火线分支成两组， abc 火线分支成两组，其中有一组 abc 的火线，然后顺着这有规则二次接线一路过来之后啊，就是要给我们这个啊电压转换开关去送， 我们可以看到在这边有个 a 六幺幺火线，对吧？然后按照原地图给我们这个电压转换开关，把三调火线都送给我的啊，这个电压转换开关就是我们刚啊大家看到的这个电压转换开关，然后通过我们这个电压转换开关和我们柜门上 这样一个电压表就可以完成啊。对三条火线任意两条火线之间的电压这个测量，我们大家现在看到的这一部分整体的绘图就是我们电压测量回路小圆圈上有个位就是我们刚刚大家看到的电压表。 sa 是电压转换开关，一到八是我们电压转换开关的接线端侧啊，在我们这回路面有三条竖线，是我们 二号断路器出来，大家看到那三条粗的火线啊，从三条粗的火线引出那三条一点五平方的线的编号是 u 二 v 二啊 w w 这三条火线经过四号保险、五号保险和六号保险之后，把我们的 abc 六幺幺火线先接端斯牌，经过端端斯牌的转接之后，再来接动电压转换开关。这边来 啊，接下来如何去看到它这个原理图，我们要结合这个啊， dr 转换框原理图乃去看啊。当我把 dr 转换框打到 u a b 的时候，我们 dr 转换框的三号端子和四号端子内部的缺点是接通的啊，五六五号端子和六号端子内部的缺点是接通的，三、四五六是接 通道啊，打到 uab 的时候三和四是接通的我们这个 a 小火线，这样一路过来之后，你可以看到从电压表到二号段子进，对吧？三四是接通的，五六也是接通的，这是我们 b 小火线，这样一路过来之后从电压表到一号段子进，然后这时候我们这个电压表就可以对 a 和 b 两条火线之间线下进行测量啊，当我们把电压转换圈打到啊 ubc 和 uca 看图的方法是一样的， 大家看到的这本资料就是我给大家把现场这些不同配电柜的原理图，柜子内部的二极限整理在一起，配套的视频就是结合这些实实在在的配电柜 给大家讲原理的同时讲柜子内部线怎么接的。扫码开视频的时候，配套的一百多节的视频课程中，大家还可以学习到有关高压柜子进行二次识图和 abb 变频器的讲解。这本资料在我们视频的左下角， 大家购买这支电笔之后，电笔和资料给大家一起发，大家有对石头接线感兴趣，一起来学懂它。

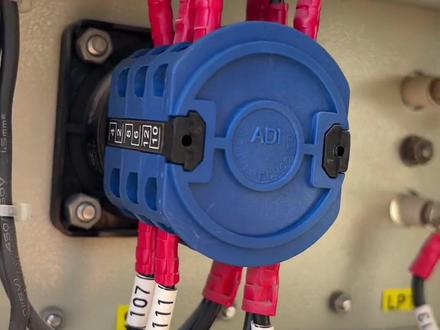

当我们把这转换开关从就地打到远方的时候，他背面的这些接线端子到底哪些线是接通的？我们结合他的原理图一起来学习 我们刚刚大家在原地图中看到的转换开关，在原地图中绘图的时候，他的字母符号，然后就是 sa， 我们可以看到在这边有三条倒竖的倒虚线，指的是转换开关有三个档位。 然后当我们把转换开打到就地的时候，然后大家在看这个转换开往原地拖的时候，我们需要注意让就地，然后这条竖线上的黑点， 我们会发现打到就地的时候，转换开关的三号端子有黑点，七号端有黑点，十一号端有黑点，然后这时候就说明打到就地的时候，我们的三号端子会和四号端子接通，我们店员会这样一路过来的，然后七号端子和八号端接通，我们店员会组织线这样一路过来，然后当我们把转换开始打到 远方的时候，我们大家需要看到远方这条竖线黑点，我们会发现二号段有黑点，六号段有黑点，十号段有黑点，然后就说明打到远方位置的时候，我们转换 car 呢？二和对策，一是接通的， 六和对侧，五是接通的，十和对侧，九是接通的，然后这就是我们现场的那个就地远方转换开关。 我们现在首先大家可以看到的就是我们实际的这一个切换的位置是在就地控制，然后打到就地的时候，通过原地头的这个石头大家已经清楚了。然后就是我们的三四是接通的，然后七八是接通的，十一和十二接通的，我们对应这个实物来去，然后测一下他这个通断， 接下来我们先去找到我们的三四，三四是接通的，对吧？然后找到三十号的，首先打到的就地，然后找的时候我们把它这翻过来之后，大家可以看到这是三号段子，然后三的上面口是张开的， 然后他就是我们的，然后三号短照，然后三和四是接通的，我们来测下他，然后三四测 我们大家听到啊，万用表有这样一个分明声，我把镜头拉高点，然后三四是接通的，然后七八是接通的， 然后这是七号段子，然后这是七号段子在他对侧，然后就是我们的八号段子啊，大家可以看到这个八的上面口是章开的是八号段子，然后三四七八是接通的，然后十一和十二接通的，然后这是我们的十一号段子，十一号段子和这个对侧的这个十二十二号段子 啊，对下焦，让大家看的清楚啊，和十二号钻石接通再来测啊，我们万用表有蜂鸣声就说明接通了啊，打到远方的时候也是同样的道理，二 六十和对侧的就是一五九是接通的，我们把它打到远方，然后打到远方的时候，然后这时候，然后按照这个原图，大家就可以看懂他这样一个实际的就是实图和接线的。 大家看到这本资料就是我给大家把现场原理图和柜内的接线整理一起配套的视频，就是结合现场柜子讲看图的同时讲柜内的接线 扫码开视频的时候，配套的一百多节的视频课程中，大家也可以学习到高压柜子二次视图和一些 a、 b、 b 变频器的，然后讲解，然后这本资料就是在我们视频的然后左下角，然后大家购买这支电笔，之后电笔和这本资料给大家一起发。

哈喽，大家好，这是我们上个视频给大家详细讲解的万能转换开关，在上个视频中我们详细的讲解当这个手柄打到这四个不同位置的时候，它的触点是怎么变化的，我们是用万用表测量给大家看的， 那么我们今天重点来看一下这个万能转换开关，这十二个接线端子如何来接线，如何搭配我们的灯或者说电压表来使用。我们简单的给大家画了一个他的接线图，上面的视频我们详细的介绍了这一部分，今天我们来看具体的接线， 它的主要作用是装在配电柜里面监测我们三项电压，我们可以把它接一个电压表，这种接线方法是应用最广泛的接线方法。我们来看一下 l 一接在一之后，一三调节在一起， l 二接在五五七调节在一起， l 三接在九九和十一调节在一起。我们这些是我们自己制作的这种短接片，我们来看一下，首先接左侧， 左侧我们首先找到一三五七九十一基数，这个是一三五七九十一，那么我们把一三调节在一起， 我们用这种我们自制的这种短接片，使用起来非常的方便。一三我们接一起，我们接 l 一，我们只是通过这个模型给大家演示一下具体的接线， 我们来看一下这个是 l 一的具体接线，那么 l 二接在五七五七同样需要短接，接这种开关的时候，因为它的接线端子比较多，我们不用着急一个点一个点的来接， 这个是我们 l 二，我们的 l 二同样需要把它并在上面， 我们让它释放了多一点这个转换开关，在我们配电柜上面用的非常非常多。 这个片 之后，第二项 l 二，我们把它接上去， 这个是我们三项的，用来监测线电压，同样的九和十一调节在一起， 这个是九，这个是十一，我们来看一下，同样的我们还有一个短接片， 我们把它们调节在一起， 我们来看一下， 这是我们的 l 三， 还配合着电压表用的非常多， 这个是我们三相电源输入侧的接线，它的输出全部都是偶数。二四六八十十二，我们来看一下，这个是二四六八十十二，那么我们注意看二 和六和十是接通的，调节在一起，这个四八十二调节在一起，上面是二六十，这个是四八十二。我们同样做了两个短接片，方便我们跳接， 有了短接片比我们用电线来跳接方便很多，我们来看一下，我们把它装在这上面就可以。 二六二六十是接通的， 我们先把短接片撬完之后，再来接电压表或者接灯都是可以的， 这个是我们的四八好十二，我们来看一下，把它装好， 这样子接非常的方便。之后我们的电压表或者说 如果指示灯接在二和十二的位置上面，我们二六十都是接通的，我们随便找一个上一个下来接线就可以了， 当然了我们用的最多的是配合我们的电压表来使用， 这个就是它的具体接线，当我们打到零的时候没有电压，这个是 u a b， 这个是 u b c， 这个是 u c a， 通过这个电压表来看它的电压非常的实用，我们一起交流学习吧。

这个就是这个万长一关的他的原理图上面这个几个数字呢？零一二三就分别代表啊，还有四个档位，然后这些垂直的这些虚线就是表示啊，这个四个档位 这两边啊，这些数字就是表示这万种外观，他的接线端一共有从一到十六十六个接线端分成八组触点 啊，那么一和二就是一组数点，三和四就是一组数点啊，下面啊类推在触点的下方曲线中标有实心圆， 这就表示啊，这一组出点就接通的，看到吧，如果在一和二这一组出点的下端标了个原词，先来表示一和二接通 啊，下面啊一样啊，那意思就是说如果这个腕子外观他切换到零位时候啊，这个档位切换到零位之后呢，出点一和二接通，三和四接通， 下面这些触点下方都是没有实心源，表示呢，就是这些触点都是断开的， 切换到一档之后，那么五六七八这两指数点接通，下面二跟三啊，原理是一样的。

呃，大家好，今天咱们讲一下这个万能转换开光。呃，万能转换开光在现场应用非常广泛， 但是好多人对这个多触点的万能转换开关比较困惑，不知道他这个内部触点如何动作啊？今天咱们就以这款这个万能转换开关为例啊，给大家进行讲解。嗯，首先咱们先看他的端子，嗯 啊，这个端子啊，这个端子是你看这个带有这个框的啊，就是指的这个端子，说明这个是二端子，这个是四端子啊，同理，这个是八端子，这个是六端子。嗯 啊，这个大家一定要首先对端子有一个认识啊，知道是哪个端子指的是啊，几号 啊？接下来咱们啊讲解一下他的这个使用用法。嗯 啊，首先拿到一个万能转换开关，如果在没有说明书的情况下，咱们首先一定要知道他这个 啊有几个档位啊？咱们这个万能转换开关，你看，比如说这样安装上，他有三个档位，分这个左中右三个档位啊，如果在没有说明书的情况下，咱们，呃可以借助一个望远表测一下他的这个哪哪部触点啊？导通，嗯， 一二端子是一组，三四三四是一组啊，五六是一组啊，以此类推。嗯啊，用望远表分别测量，达到左档位的时候是他，是 啊，一二段子倒通，七八段子倒通，十三十四倒通。然后啊，达到中档位的时候，他 是三四三四段子倒通啊，然后九十段子倒通，十五十六段子倒通，然后达到右档位的时候是五六段子倒通。 嗯，十一十二段子倒通啊，然后十七十八段子倒通啊，咱们就首先一定要把这个点动作动一定要掌握啊，这样咱们在现场才能方便的使用。嗯， 你看这通过这个咱们就可以找到规律啊，一二段子导通啊，在一的基础上加上六就是七八段子，然后在七的段子上啊，在七的基础上再加六，就是十三十四啊， 说明是左的时候就是啊这三组导通，然后同理，三四段的导通的时候，在三的基础上加六啊，九九十，然后九的基础上加六，就是十五十六 啊，右右面也是五六，在五的基础上加六十一，十二，在十一的基础上加六十七十八啊 啊，这个咱们就啊只要掌握了这个，然后啊在现场就咱们就很容易的去查找问题啊 啊，另一种就是另一种，他这个动作这个内部触点动作图，咱们可以用这种方式来表示啊，左中右啊，这个带实心的，这个就是啊，说明是他动作了，内部接通了。嗯， 打到左的时候是一二端子，七八端子，十三十四端子啊，打到中的时候就是啊，三四啊，这个桶里，咱们把这个好多那个说明书接线图纸用的就是这个图啊，咱们把这个图 一定要理解他是什么意思。嗯啊，接下来咱们讲一讲一个他的实际应用，嗯 啊，好多现场是比如说用万能转换开关啊啊，通过这个旋钮可以啊，分别显示他的这两项之间的线电压，嗯，比如说这是啊，一个 一项 la 啊，然后咱们把这个一三端子短接，然后是五端子，这是连个 lb b 项电压啊，然后也是把这个武器短接，然后这 是接 c 项电压 lc， 然后九十啊，十一短接啊， 达到左的时候咱们让他显示啊，一般显示电压式，咱们是 u 啊 ab 啊 u 啊 bc， 然后是 uc 啊，分别显示这三个啊啊线电压啊，然后达到左的时候他是一二端子倒通啊，这就是啊 l a 过来了啊，然后 啊，左的时候是，然后上七八段子倒通啊，七啊七八倒通，然后这就过来就毙了啊啊，这就过来啊 b， 然后这可以接的啊，电压表啊，这两项直接就是啊，显示这个 uab 啊， uab 的电压，嗯 啊，达到，咱们达到中的时候，达到中的时候是他是三四三四导通啊，三四导通，还有这个九十导通啊 啊，说明是 ca 之间啊 c， 这 c 这项电压能过来，然后 a 这项电压能过来啊，咱们让他那个显示 uca 啊 uca， 他是达到中的时候是九十端子能倒通， 然后是 uc， 是，然后这个跟这个二端子啊进行短接，然后 a 是三四 四根八端子短接，嗯啊，打到中的时候就他就开始显啊，就能显示 uca， 然后打到右的情况下，咱们看啊，他是五六端子导通啊，这是 b 就直接过来了啊， b 过来，然后 咱们让短接头啊，跟这短接，嗯，然后是呃，达到 u 的时候是，嗯，他是十一十二段子，然后这个是 c 啊， c 项 c 项，咱们让来啊，跟这个这个短接啊 啊，所以说打到这的时候是啊，显示 ubc 啊，所以说这就是个啊，左的时候是 ua b 啊，然后这是 u c a， 右的时候是 u b c， 嗯啊，就是这，然后是啊，左边咱们这些就很明确啊，然后右边就是 啊，二端子，二端子，然后是六端子，六端子，十端子啊，短结 短接啊，接电压表了一头，然后是四端子，八端子，嗯， 十二端子啊，然后是短接接电压表的另一头。嗯啊啊，大家明白了啊，这就，嗯， 首先咱们那个万能转换开关一定要知道他让内部节点动作这个啊机理，然后咱们才能在现场方便的应用他。嗯，行，今天咱们就讲到这里，喜欢的话点赞加关注，感谢你的观看。

今天咱们讲一下这个万能转换开关，万能转换开关在这个工业现场中啊，是一个必不可少的这个电器软件啊，你像我拿的这种，这就是一个四组的一个 啊，万能转向开关啊，这个型号是 l w 五的杠十六啊，像我拿的这种啊，是最简单的，因为这个万能转向开关有非常非常多的种 啊，你像我拿的这种啊，他非常简单，因为他就有一个档位啊，只有一个开一个停止 啊。像这种开关啊，用在控制箱上面，一般可以当做一个小型的这个隔离开关用，但是不能带太大功率的负荷啊，小功率的还可以啊，接下来咱们看一下他这么多触点该怎么接线啊？你像这种只有这个一开一停的这种这种触点非常 接线啊，你看这上面写的，从这开始啊，这个一三五七九十一，十三十五啊，另一面，再看另一面啊，你看二四六八十十二十四十六啊，其实啊，他就是相当于这个四组常开常闭点啊。呃，这边的一 和这个这边的二啊，这是一组，你开的时候，假如说现在是停止的位置，如果说你现在把它打到开的位置啊，这个一和这边的这个二啊，都会变成长臂点 呃，这个下面的这个三和这个四啊，也会成长臂点啊。剩下的后面的这所有啊，这三组和第一组是一样的啊，你开的时候都会由从长开点变成长臂点 啊，只要你这一停啊，这四组全部就变成又变成了这个常开点啊。如果说你要想接一个三项四线制的电源的话，你就这样可以在上面这一排接上啊，一五九接三根火，这个十三 接一个零啊，然后过来之后，然后这个二六十十四啊，这边是出线啊，二六十是火线，十四是零线啊，也可以用下面这一组啊，这个四八十二十六 啊，接这个，这是三根火，最后一个十六是零啊。这面进去的话也是这样啊，这个三七十一解火，十五解零啊，这样就可以了。

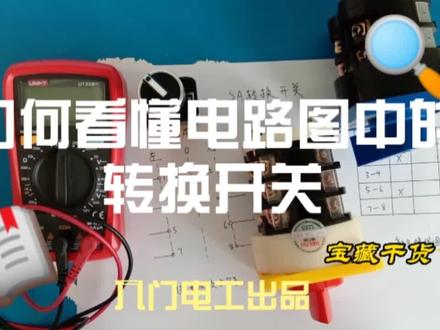

朋友们好，这期视频给大家分享一下转换开关，以及我们在电路图中如何看懂转换开关。我们的转换开关一般是用在控制和测量的系统中， 我这里有三款我们常见的转换开关，这款他有四个位置， 一共有十二个触点，我左手这面都是单数，一三五七九十一，右手这侧是双数，二四六八十十二。 这款转换开关主要是用在电压换向的专用的一个转换开关，我们可以看到他有 u a b u b c u c a， 可以测量任意两项的一个线点压。这是我们比较常用的一款转换开关，他一共有八个触点，我们可以看一下触点的一个接线图， 他有三个位置，零位左右一二他为一组，三四为一组，五六为一组，七八为一组。 当我打到左面位置的时候，我们会看到他有一个叉号，代表一二触电是相通的， 五六触点也是相通的。当我打到右右面位置的时候，三四触点是相通的，七八触点是相通的。我们可以用万用 用表测一下，我们打到分明档，现在我在左面的位置测下看一二相通。打到右面位置的时候，七八，我们看一下，七八也是相通的， 我们再看一下他的图形和文字的符号，文字符号用 sa 表示。转换开关触点一三五七，左面的触点一三五七，一三五七，右面的触点二四六八。 他的零位没有触点，也就是零位不接通。当我打到左位置的时候，我们看一下他的圆心的黑点，一位置虚线的下方 则表示他的位置是在左面，一二触点是闭合的，我们再看一下，这也是表示他的位置是在左面，触点五六是闭合的， 我们可以把这个再画一下，他是三四触点，在右面是闭合的， 右面三四触点闭合七八，在右面触点闭合七八，右面 七八出点闭合。我们可以拿一个电路图看一下，会更加的直观，他是 s a 一的转换开关，我们看一下 s a 一 s a 一，我们看一下三四， 看，这个黑点是在四的下面的黑点代表他的位置是朝右，三四闭合，我们再看一下这个 s a 一的 一二，他的黑点是是在一的下方，表示他的位置是在左面，一二这个触点是闭合的， 这样我们就能够非常容易的看懂电路图。我们再看一下他的接线图，他的位置 用分闸跟合闸表示，当处于分闸位置的时候，他的触点一二五六是接通的，当处于合闸位置的时候，三四跟七八的触点是接通的。我们再看一款转换 开关，他只有四个触点，也就是两组触点，一组长开，一组长臂，这个按钮经常我们用在 现场和远方的一个转换上。好，今天的视频就讲到这里，谢谢大家的观看。
