门禁破玻开关安装示意图

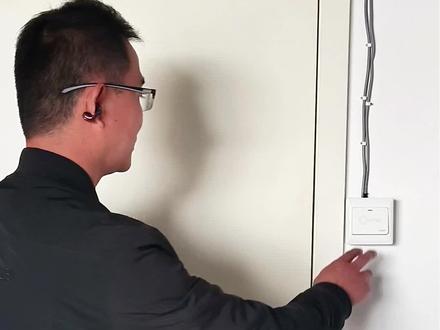

触摸按钮信号线故障了，或者门禁主机死机了，被锁在房间出不去了怎么办？像这种按钮信号线出问题了，或者是主板死机导致的按按钮没反应，开不了门，这种情况怎么预防呢？今天一个视频教给大家， 为了让大家更直观的看出咱们这个效果，把这个门禁控制主板放在门锁的就近位置，咱们只需要在门锁按钮位置加装一个这个东西，就可以实现紧急情况下打开门， 这个东西叫紧急破碎，破碎开关，它的呢长臂点和锁的电源的正极线焊到一起，通过它来控制锁的空断，正常状态下呢，它是空的，所以说锁是非常有量。当我们把玻璃破碎的这个玻璃片敲碎，长臂点就会变成敞开点，整个电路就会断开， 就会没有电，就可以打开了。正常玻璃铺的开关接线怎么接？咱们可以打开看一下，这上面有很多端子，一般情况下上面都会有接线图，如果没有的话，咱们只需要拿观察表测一下， 这个时候有玻璃片情况下，它是长闭的二和三，当咱们把玻璃片拿下来以后，再去测二和三就不通了，二和三是通的，串到锁的电源上， 锁就有电，当把玻璃片敲碎以后，二和三就断开了，锁就没有电了，从此达到开门的目的。屏幕前的你学会了吗？还有什么问题？评论区留言，点赞关注评论区留言！

上下无框门锁接线和安装，给大家介绍一下咱们一个上下无框一体锁，这种锁主要安装在咱们的一个上下无框玻璃门上面，打开包装， 现在咱们测试一下，红黑线代表咱们锁正极和负极，这三根线分别代表白色线 com 端，绿色线 nc 端、长闭端、橙色线 n o 端，橙开端，红线正极接咱们的门禁电源， c 端黑色负极接咱们门禁电源的电源的电源端。为了进行一个开关好，大家可以看到咱们的红灯已经亮起，锁已经处于通电状态。现在咱们贴上副锁， 绿灯亮起，锁芯已经伸出，可以看到咱们的一个锁已经正常上锁，然后咱们按下开关，可以看到在咱们正常上锁之后，咱们绿灯会再次亮起，锁芯已经伸出，咱们再次按下开关，打开副锁， 可以看到红灯亮起，在感应不到咱们副锁的情况下，锁不会自动上锁，当咱们门归位以后，感应到副锁，锁会再次自动锁上。

门禁的主机，门禁的控制器为什么要接一个玻璃破碎开关？这是我们在啊一个系统图里给大家看到的，不过这个图看了之后，我觉得还是很值得我们去思考学习的。 首先啊，我们这个门禁控制器大家都知道，就是我们接线门禁的读卡器啊，啊，我们的出门按钮呀，我们的磁力锁，电锁等等啊，再接我们交换机或者接我们网络里， 但是为什么我们要接一个玻璃破碎的开关，如果有人啊对这个东西比较熟悉的，一看就到，这是我们火灾自动报警系统里面的一个 啊，不报警开关，但是为什么会接到控制器里，这是我们很多人能想到，这个是和要我们什么和门禁系统去联动，哎， 大家啊，说的没错啊，这就是给我们这个门禁系统去联动，我们玻璃破碎开关打破之后，我们这个门禁控制器啊会打开我们对应的这些门，也是非常方便的，为了便于我们在火灾的时候啊，发生火灾的时候人员什么 逃生与疏散，这个是非常重要的啊，但是这样连接啊，加这个玻璃玻璃破碎报警器的时候啊，有几个比较注意的东西啊，我们仔细看这个图文会发现 这个门禁控制器他是安装了什么消防门，什么是消防门？消防门一般都是针对于我们的什么 安全门，在我们每一层的这种楼道的口啊，或者我们电梯的什么前室的附近这种门啊，他有常开和常闭门， 我们要给这些地方加门禁系统的时候啊，只能给常闭上去加常开门，不建议大家去加啊，常开门，你加上之后， 哎，如果门锁了怎么办？对不对？油门门拉上来，因为我们的防火安全门。防火安全门他是什么不带锁的？ 大家现在在很多很多这个高层里都能看到啊，他不带锁，他就是为了我们逃生方便，不能让人随意把这门给锁上，但我们 又是加了门禁系统，我们为什么加门禁系统？因为这些时候有些这种安全门啊，他是直接可以通到我们写字楼呀，或者一些办公楼啊，或者一些高层的什么中药的位置。对，有的人觉得，哎，这个地方进到我办公室什么地方了啊？进到哪了？不太方便 啊，他想加一个门禁，加上门禁系统之后，问题就来了啊，我们消防逃生怎么办，对不对？当然了，在这个方面也有专用的这种消防逃生锁，但是这些东西都不是独立工作的，他是有系统的， 如果说有人去恶意砸碎这个东西，进到我们这个不该进入的区域，怎么办 啊？因此我们就建议我们这个玻璃破碎开关要接入啊，我们的火， 我在自动报警系统里面，或者接入到我们入侵报警系统里面，要求是无论在任何时候，有人去打破他的时候，我们要报警， 己就是发生火灾了，你打破他们，我们要报警，没有关系啊，你打破这是为了安全，没有问题啊。打开这个报警开关之后啊，如果有人恶意去打开这个东，砸碎这个东西啊，进入到我们不该进入的区域，我们也能发现，这是第一个问题。第二个， 我们要将这个玻璃破碎开关与我们的视频监控去做一个联动， 方便我们一个安全的管理。为什么？当有人打破的时候，我要通过我们的视频监控系统去调 出附近的这个摄像机图像，我要去看一下到底什么问题，要尽快去符合一下对不对？如果有人损坏尽快去维修，不能在 我们出现火灾的时候啊，导致这个东西打不开啊。另外一个问题就是如果这个开关啊发生故障之后，我们要接着防止开关发生故障之后，我们要及时维修，及时去处理，不能因为发生火灾的时候这个开关的损坏而不能开门 啊。所以我们在这种地方加这个玻璃破碎开关的时候，一定要把它的安全工作考虑周全 啊，坏了怎么办？有人砸碎怎么办？关键时候开不了门怎么办啊？所以还是建议我们把这个火灾的联动信号接入他的系统， 对不对？我们把我们的火灾报警接入，如果我们整个路发生火灾，我们一定要用视频监控，视频监控系统去看一下啊，什么情况，尽快去给一个处置方案，不能因为我们玻璃开玻碎的开关啊，导致我们疏散逃生产生什么问题？这是我们生命与财产安全的通道， 更多就是关于我们这个门禁系统啊安装与调试的内容，大家可以去看一下我的专栏内容啊，我的专栏课程里面有相关我们热恋的很多课程，都是系统化教学内容非常不错。

设备买回去是不是不会接线？来，我教你。首先我们是把这个外罩板取下来，取下来之后在这里找到我们的一个 电源线的。先讲一下我们设备上的这几根线，呃，首先第一根第二根，我们这两这两根红黑线是一个电源线，第三根第四根是为一组开关线，第五根第六根又为一组 开关线，总的来说这里是有三主线的，下来我们是讲如何接线哦，我们电梯上这根十二十四伏的红线去接我们设备上的这根红线，电梯上我们 c o m 这根黑线 接我们设备上这根黑线。然后接下来是看开关键，我们这里呢有两个开关，所以呢我们这里也是有两组开关键的， 看一下这里的中间，这里有个开关的标识，这边也有一个开关的标识。这个时候我们呃设备上的第一组开关键，这两根线我们对接电梯上这个开关键，我们把它剪断， 剪断之后一头接一头，左边一根，右边一根，接起来就好了。第二组开关键也是一样的道理，我们找到我们的开关键， 这一根开关键，我们剪断它之后一头接一头，这样就可以了。好，线我已经接好了，你看这两根是电源线，这里为一组开关键，这里为一组开关键，就已经接好了。来测试一下啊，在没有刷卡的情况下，我们上下键都是按不动的，谢谢， 刷卡之后我们上下键都是可以按的了。学会了吗？记得点赞收藏，下次不会的时候还可以再找到我哟。

今天教大家感应门人脸识别门禁期是怎么样接入控制器的。首先我们需要额外准备一个十二伏变压器，因为人脸识别跟普通密码盘不同，它用电需求量大，所以会需要变压器， 不然会因为电压不稳导致屏幕乱码。我们先正常找出正负极，就是这个红色十二伏，还有黑色 g， n， d， c o， m， n o 这四根线，然后再准备几根四芯的电源线，我们先把人脸识别的正负极接到变压器上面的正负极。 我们接完正负极之后，再来把人脸识别的 c o， m 和 n o， 白色的是 c o m， 黄色的是 n o 接到控制器上面的端口，记住 c o m 接入控制器四号端口， n o 接入我们的二号端口，门禁输入。另外我们的出门开关也可以在车另外一根线搭在人脸识别上的 c o， m 和 n o 上。 另外变压器也需要再扯一根电源线接在我们家用电或者控制器的二百二电源上，这样人脸识别加变压器就接线完成了。

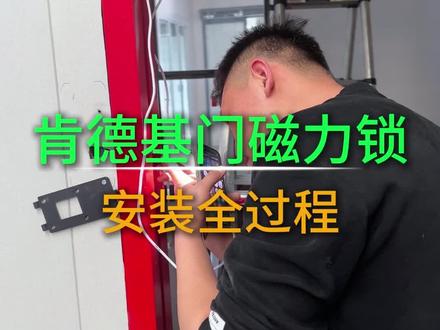

有很多朋友还不会安装这种电磁锁，今天一个视频教会大家用到的东西，有一把电磁锁，电源密码门禁机，出门开关四芯的线子和一点两芯的线子，下面我们开始电磁锁的位置，以单门为例，边框 离这个电磁锁的边六公分。找好位置画个标记， 我们把电磁锁的铁板拆除，把拆下来的铁板固定到我们刚才划线的位置，注意的是我们铁板上有一个穿线孔的位置，需要你提前打一个孔平的这一面背对着我们的料打螺丝固定， 底板固定好之后，我们把线接上，这个是分正负极的，看到没有啊？这个地方有一个加，这个地方有一个减， 把另外一坨从这个孔孔里穿出来，穿出来之后我们拿一根铁丝从我们刚才开动的那个地方穿一根铁丝出去，把我们电子锁上面的线和这个铁丝上面的根线把它给粘一下， 等下好拽出去把螺丝拧紧，拧紧之后就可以把我们的这个小盖板给它盖上。 我们把门关上，我们画一个标记和这个磁力锁齐平就行。然后把门打开，里面有标记贴，在我们画线的位置贴好，按照标记贴上面的孔位开孔， 我们把磁力锁的吸板装到门扇上面，用螺丝拧紧。 电磁锁装好之后，我们把门禁机的位置找出来，如果你是人脸识别的话，可以稍微装的高一点，差不多呃，一米四左右，你像我们这是密码键盘，我们装到一米三的位置差不多， 和我们画的这个下面的这根线平齐后，然后我们先做个记号，我们开个孔，先把门禁机下面的这个固定板螺丝拆掉， 我们把网线从装门挡的这个地方穿下来，从开孔的地方把它给穿进去。 红色接红色，红色的是电源哈，黑色的是电源负极，黑色接黑色，绿色的是信号线，绿色接蓝色，咖啡色我们接黄色，咖啡色也就是 c o m。 把多余的线子给它塞回去，能拽的就往外拽，不能往外拽的就往里塞， 我们把下面的这个螺丝给它固定上门。电机接好之后，我们再接他的电源，红色的我们接十二伏，黑色和黄色我们并接，接 g n d， 蓝色的我们接 puss 电子锁的线，不要忘记接褐色的这根，我们接 n c， 蓝色的这根我们接 g n d， 这样我们门禁机和电子锁线全都接好了，下面我们接这个二百二的电， 这样我们电源就接好了。通电测试，现在是通完电了，门是打不开的，我们刷指纹，门能打开了，然后再把门关上， 我们再试一下出门开关灯，灭了，门打开了，这样我们肯德基们家装门禁就安装完成了，感觉简单有用的老板点赞收藏。

门禁一体机接线演示，接下来就为大家演示一下。先来为大家演示开关的接线，开关不分正负极，使用黄线将开关与主板的 g、 n、 d 接线柱和 push 接线柱相连接开关接线完成。接着来接词利索， 红色的这根线需要连接主板的 n、 c 接线柱，黑色的这根线需要连接主板的 com 接线柱磁力锁接线完成。最后来接门禁一体机。 首先我们找到这个红线，这个红线我们接电源的十二伏，黑线我们接到 g、 n、 d， 然后这根紫色的线我们接到 pos。 最后呢，这根深蓝色的线我们照样是接到 g、 n、 d， 我 们只需要接四根线即可。以上就是门禁机的接线。

今天这里接了一个大工程啊，这里一个门禁开关按钮要移到楼上去，当初有风衣炉在这边，想通过这个纹路给他连到楼上去，把这线寻一下， 这线全部都是通的， 把线从落电机拧下来，好了 这关就到这里，等我们等下取出来这条线接起来把线拉到楼上，可以看到了， 是不是这个这四条你把把这这条就是这个拉杆就是能拉动，应该就是这条是线，线 是黄的，是白，这个是这什么？这这这条标签上面是什么？白绿白绿就是信号吗？黄绿，你这条先断掉，这条先断掉，看看看有没有阴险吗？ 那你也不够啊，然后把那条黑黑色的你给它断掉，这条换出来了，那你拿我找一下黑色的电源，这条黄色的 是是机电系的，只剩下一个一个棕色的吧？对啊，棕色，棕色，他是跟这个负极还有一个绝缘底，这个先断掉，剪掉，剪掉，看一下有没有一些，应该是那一个，这个知道是连接的， 有吗？还有点，还有点，谢谢，可以的，那大家好，出门按钮按一下，出门按钮可以可以，然后那条线就是通到这里，把这里面破开。啊，对，就这条线， 把这个刚才找出来两条线跟门禁开门按钮并一起按着遥控加这个中间键，把它遥控开门，楼上可以直接开， 没有这个开关按一下，这里面可以 get 一下短路的信号，拿出来。可以可以啊，那楼下的呢？楼下的按按遥控可以开门。
