ipc-a-610标准电子档

电子行业最权威的标准就是 ipc 的标准， ipc 的全称呢，是国际电子工业联结协会。对于电子制造业而言，毫不夸张的说，熟练的掌握和应用 ipc 的标准，能有效减少客户投诉，也就是说你标准应用的越熟练，客户满意度就会越高。 接下来我们对 ipca 杠六幺零电子组建的可接受标准做一个详细的分解。关注我，一起讨论 ipca 杠六幺零标准。

ipc 六幺零的 ipc 标准概述 ipc 是国际电子工业联合会，其制定的 ipc 六幺零标准主要应用于电子产品的设计和组装，包括通用标准、表面贴装和混合技术。 ipc 六幺零的目的是提供一套全面、系统的通用标准，用于电子产品的设计、制造和组装，以提升产品质量、可靠性和安全性。 ipc 六幺零的详细内容包含以下几个主要部分， ipc 六幺零 a 标准通孔插装技术的详细设计和组装要求这个部分详细包括了 pcb 的通孔插装技术 pth 和表面贴装技术 fmt 的详细设计和组装要求。 ipc 六幺零 b 标准混合技术的详细设计和组装要求。 这个部分详细介绍了混合技术 p t， h 和 f m t 混合的设计和组装要求。 i p c 六幺零 c 标准表面贴装技术的详细设计和组装要求。这个部分详细介绍了表面贴装技术 f m t 的设计和组装要求。 ipc 六幺零 d 标准，环境适应性通用要求这个部分介绍了电子产品在设计、制造和组装过程中需要满足的环境适应性通用要求。 ipc 六幺零 d 标准，可靠性通用要求。 这个部分介绍了电子产品在设计、制造和组装过程中需要满足的可靠性通用要求。 ipc 六幺零 f 标准，可维护性通用要求。这个部分介绍了电子产品在设计、制造和组装过程中需要满足的可维护性通用要 求。 ipc 六幺零 g 标准，安全通用要求。这个部分介绍了电子产品在设计、制造和组装过程中需要满足的安全通用要求。 ipc 六幺零 h 标准生产控制通用要求。 这个部分介绍了电子产品在设计、制造和组装过程中需要满足的生产控制通用要求。 ipc 六幺零 i 标准，包装和搬运通用要求。 这个部分介绍了电子产品在设计、制造和组装过程中需要满足的包装和搬运通用要求。 ipc 六幺零 g 标准，培训通用要求。这个部分介绍了电子产品在设计、 制造和组装过程中需要满足的培训通用要求。总的来说， ipc 六幺零标准是电子行业中的一套基础和全面的通用标准，他的目标是确保电子产品的质量和可靠性，并确保在生产过程中的安全性和效率。

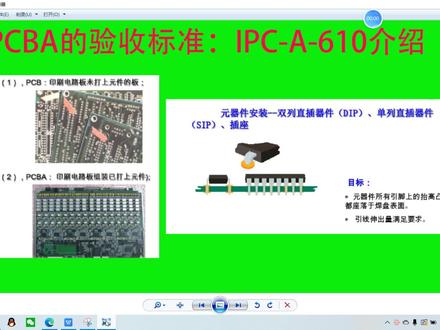

大家好，这局我们讲一下 pcb 的这个验收标准，估计上通行的一个叫 ipc 杠 a 杠六幺零的一个介绍。 目前随着这个电子这个信息技术的这个发展，在汽车工业各个方面我们都会接触到，即使是机械工程师 出一个主机厂，他也会接触到，就是这个纯机械的这个零件很少 会单独使用，就是你机械工程师一定会要了解到也要设计到电的一些电子方面的一些技术，由于这个现在这种电子技术的应用啊， 很多这个限制，这个机械器件里的小的东西里面都带有 pcb， 就是电路板，所以这里边的一定你不设计他，但是你作为你要是作为一个 机械和电子的结合，或者是你作为甲方要对产品进行验收， 虽然这个你不是设计 pcb 版的，但是你要知道 pcb 版叫 pcba 的他的验收标准是什么，或者他的你的这个 二级供应商或一级供应商，他在生他的这个 pb 版生产出这个产品的质量的控制遵守，要遵守什么原则或什么准则，这个要清楚。其实 现在有很多工程师呢，对这东西都不是太清楚，完全是由这个自己的一级工商来去控制，而 pcb 版或者 pcba 这种印刷电路版的，实际上又是不是一级工商做的，又是二级工商 作为甲方他对这个东西不清楚，就是最后就是任由这个 二级供应商这根据自己的这个产品的特点来行事了，就是说没有一个 清楚的标准的要求，就是这样呢，会造成后期产品上会存在的问题， 其实对于 这个质量要求这样， smp 这种贴片加工厂都会有自自己的一套，根据电子组装件验收标准，你说 ipca 杠 a 杠六幺零来逆龄自己工厂的这个操作规范或者验收标准， 如果正常做一个企业，如果是没有这些标准，他可能也过不了 iso 九千， 甚至还有一些这个叫 atf 幺六九四九，就是汽车电子自制的个认证更加严格。所以说这里边呢，作为如果作为主机厂，你不清楚这个 电子这个电路版的这个生产制造的工艺，但是你要知道他的企业的资质是不是通过了 iatf 幺六 九十九，因为现在这种认证体系呢，他已经规范化了，如果说他正常，他通过了幺六九四九，原则上他具有了汽车电子资质认证，这个会就会有一套的体系去评判他。 所以说呢，这个呃，你如果不清楚技术的细节，但是你可以看他的这个企业有没有什么认认可的字字。 但是反过来说，即使他有 iatf 幺六九四九，这是一个整体的流程上的认证，作为你具体的产品，实际上还是需要了解，更 对他更准确的就是这个验收电子组装件的验收标准就是 ipc 杠 a 六幺零，孩子要了解一下，起码从 大致的了解，也对这个控制产品质量还是有一定好处的。 首先在弹着之前，我们先去弄出两个概念，我们有时候简称就是 pcb， 其实 pcb 和 pcb 的区别我们要弄清楚， pcb 是印刷电路板未打上原件的板，换句话有时候称为是裸板，你看这个板，他口红已经开好了， 就是这个 pc 的基本版，就他没贴装上这个电子器件 pcba 呢，就是印刷电路板组装已打上了原件， 这和二者的区别。好，那我们说 ipc 杠 a 六幺零，他是美国电子这个叫庄联协会制定的，叫电子主 装件外观质量验收条件的标准。二零一零年呢，他又推出了 ipc 杠 a 杠六幺零一，也是电子主件， 可接受性于接杠。 std 杠零零一一，就是这个，这个是叫什么？这个标准是焊接材料和工艺规范。就是这都是与美国啊，这是国际上通行的啊， 就是 ifc 杠 a 六幺零，是国际上电子制造业普遍公认的，可作为国际通行的质量检验标准。该标准的内容很多，这我们先介绍一下，就是 apc 杠 a 六幺零这个设， 为什么这个是刚才我们又说了他是电子产品可高兴要求继续使用条件的一个情况。他首先是把电子产品分为三个等级， 而且这三个级别分完之后，将各级别的产品又均分为四个。四级的验收条件就是每一级的验收条件又分为三个等级，就一、二、三。因此不同级别的电子产品 要用不同等级的标准进行检测。首先就是说 按照 ipc 杠 a 六幺零，他是将整个电子产品分成了三大类别级别。这个级别呢，第一个就是说通用类电子产品，包括对 外观要求不高，以使用功能要求为主的消费类电子产品的儿童玩具了。这些就是说档次属于低一点的就是一级， 二级是专用服务类产品，包括通信设备、复杂的商业机器、 高性能长寿命使用寿命的仪器。这类产品要求是有持久的寿命， 但不要求必须保持不间断工作，就是外观上允许有缺陷。这是第二集的第三类的产品，是高性能电子产品，它叫包括能持续的运行 或严格按指令运行的设备产品，这类产品在使用中不能出现中断，例如医生用 用的救生，还有这个医用的救生设备，飞行的控制精密的车辆仪器，以及使用环境苛刻的高可靠性产品。 为航天级别的啊，这是目前呢，在汽车电子类的产品。汽车类其实用 ipc 来 规定，除非是这个产品在汽车里边拥有的这个电子器件的也各种各样的情况。根据他使用的区域，汽车产品呢，会有单独的零部件啊，系统级的要求。 嗯，这是厂家直系的定义，在通用性的要求呢，如果说没有定义一般的电子机件在汽车行业用的，他首先规定是 ip 系要达到三级，你是最高级。 另外呢，这是分了，就等于说把三，按照这个电子产品的分类，三大类啊，一二三三类的是最高级的。 另外呢，就在各级的这种产品三类产品中又给了四级的验收条件，就是每一级的验收条件，他又分了三个等级， 什么意思呢？我们刚才说是三类的产品，这三类有高中低，但这三类里边呢，他又分成每一类里边有四个验收条件。 第一级就是目标条件，这个是指什么？就是一级，就是是指要近乎完美或者是成为就是优选的条件，就是希望达到 不一定总能达到的条件，就是优选，他给出个目标条件。第二集他就给出了一个可接受条件，这是组装件在使用环境下 运行，保证完整可靠，但是不是完美。第三级是缺陷条件，指的是这种组装件在完整性安装或功能上可能无法满足要求 这类产品和根据设计、服务和用户的要求进行返工、修理、报废或者是招张处理，这种招张处理呢就必须按照用户的要求，就说这个三级条件，及时有缺陷的条件，这个双方是 就是供货方和这个需求方，双方要达成一致的就是允许你有反修或者报废。 第四集呢就是过程警示条件，是指虽然没有影响到产品的完整性、安装和功能，但存在 不符合要求的这个条件，但是这这个条件是不是拒收的这种情况，这是出于材料、设计、操作设备、公寓参数等造成的，需要这个制造者掌握对现有过程的这种控制要求， 要采取有效的改进措施的。就是分了四级，我们说产品分成了三大类，每一大类里面又分了四级 啊，这是这样的，就是 ipc 杠尾六幺零这个里面分的这个大类，大类里面要分级就是他的验收条件。 另外我们再谈一个 ipc 刚 a 六幺零的制定的目的，制定的目的你是帮助制造商实现最高的 smt 的生产质量。 ipc 杠 a 六幺零规定了是怎样把这个元气件合格的装到 pcb 上。对美类或者是集这个别的这个标准都提供了可测量的元气件的位置和焊点的尺寸，并提供了 完成回流焊，就是完成回流焊接后的外观图片，例如就是他图中会规定了焊点的关键的尺寸参数， 还会列出来例如这种 qfp 的这种焊点的相关的。记住拆除指标检测 每种类别的焊点的任何一个菜树都可以从表中找到， 就是说可以对应的可测量的基础拆除指标。另外可以参考回流焊焊接后的外观这个图片的对照， 进行这个 sop 焊点的高度的检验标准也是分 a 可接受级， b 可接受，然后三级，同样对这个焊点的宽度啊长度都有详细的定义， 因此他就非常直观方便，而且各个参数呢又非常具体。 ipc 杠 a 六幺零的里面呢包括了这个 六二零一，这里边包括无铅焊接的电子组装件验证标准，他是在地板这个基础上进行修订的。 还有这个 ipc 杠 a 六幺零 e 与这个 gsd 杠零零 e， 这个焊接材料和工艺规范，他俩配合使用就会形成完美的互补。 ipc 杠 any 六零一他这个修订版的变化，他新增的这个绕性 电路损伤判定标准，包括饶性增强版，饶性版之间的焊接，绕性版与 pc 版的连接，还新增了 smt 引线损伤要求。第三 是元气件损伤要求，从安装要求中分离出来 并扩就，并又充实了一些统一的所有原件的损伤要求。还新增了这个通口和 smt 连接器安装要求。新增了卯接线柱，卯接的这个接线柱安装要求，还扩充了 压接插枕的要求，对于通口目前端直也证明了新的要求， 还新增了分版的要求，就是电子组装件，这个像技术在还是在不断的进步和革新，目前最新版的应该是到 apc 杠 a 六幺零 g， 未来这个标准 还会有新的更新。好，我们今天就先接到这些吧。这个图表示的就是原基站一个基本概念啊，就是我们说原基站除了有 smd 这种贴片的，还有这种， 就是在这个上次我们讲过的 bb 版有很多通口，这种就是属于叫 dip， 就是双列直插器件，就这种通口呢，直接是将这个插针插脚插在这个通口里，重新进行焊盘上焊接， d ip 是双列的，然后单列的是 sip。 好，今天就讲这吧。

制成警示并不是不合格啊。产品检验只有几个条件有可接受条件、缺陷条件和制成警示。可接受条件和缺陷条件就不用说了。可接受就是合格吗？缺陷条件就是不合格吗？那制成警示是什么呢？制成警示就是既不完全满足可接受条件， 又不是缺陷条件。也就是说支撑警示并不是不合格啊。他是我们生产过程中需要监控的点，我们要监控支撑警示的发展趋势，他是逐渐变多呢还是逐渐变少？

随着电子产品的发展，贴片技术已经成为电子产品制造中不可空缺的一部分。在贴片加工中，元器件的贴装是至关重要的环节， 往往会出现元气渐偏移的情况。因此，为了保证产品和格律和品质，国际 mc 六幺零一电子组建的可接受标准成为行业的 pcba 的不良判定准则。 根据国际标准和小明打烊十多年的行业经验，下面为大家着重介绍外观检验标准中三个比较有争议的标准，原件贴装位置、焊接吸出出焊剂和印记残留。今天要说的重点是原器件贴装偏移标准。在国际标准中，将原件贴装偏移分为标准、 运收、拒收三种。原件贴装于焊盘中央，原件斜置于焊盘上，未超偏移，容许误差，这是符合标准的， 但事实上往往没有那么理想，总会有各种各样的因素导致元器件贴装偏移。那么元器件一旦偏移就直接判定为参次吗？根据国际标准中的运输标准判断，至少百分之五十的焊盘面积粘细偏移小于等于二分之一焊盘宽度。至少百分之七十五的焊盘面积粘细 偏移小于等于四分之一焊盘宽度。符合这两种判定标准就可以远收，所以原件偏移直接判定为残次是不符合标准的。值得注意的是，符合国际标准远收标准进行的远收并不会影响产品性， 所以是可以正常使用。造成原件偏移的原因有涉及问题和加工问题。小明一直以来严格执行国际标准，致力为客户提供品质加工服务。当原计件偏移不符合运收标准，且符合拒收标 标准是我们一律拒收，拒收范围为以上几种重点总结，关于元器件偏移的标准你都记住了吗？下一期我们讲元器件焊接。吸住点个赞，方便下次找到我。

快速了解 ipc 等级 ipc 及国际电子工业连接协会目前已制定了数以千计的标准和规范，例如 ipcd 二七五刚性印制版及其链接的设计标准、 ipcsm 七七零 定制版组件装配规范、 i p c s m 七八二表面安装设计、焊盘图形标准。我们常说的 i p c 二级、三级就来自于 i p c a 六幺零，它是国际电子制造业界普遍公认的质量检验标准。 i p c 一级， 一般电子产品，产品生命周期短，质量较差，通常适用于玩具、手电筒、个人简单 diy 电子。 ipc 二级，专用服务电子产品，生命周期较长，质量较好， 适用于一般家电、汽车、电子、办公设备、通信设备等。 ipc 三级，高可靠性电子产品 ipc 三级也被大家常称为工业级产品，生命周期很长，质量很好，且安全性、稳定性高。适用于精密仪器仪表、 医疗电子、航天航空、军事应用及使用环境苛刻的电子产品。 ipc 级别越高，质检条件越严格。对 应级别产品也应采用相适应的电路设计和贴装的元器件，确保产品的稳定性。最后温馨提示，根据您产品特性，选择具备对应生产能力的生产厂家，避免因电路板质量问题给您带来不可逆的损失。

呃，我们这个实践的过程呢，大概是这么样，就是说呃刚开头呢，就用厂家给的一个默认的一个情况， 给个默认情况呢，我们呃根据这个实际的呃漏减率、呃误减率来最终选择一个平衡的这么一个值。当然这个呢判定的过程啊，应该说是仅仅是靠呃， 靠 ao i 啊，这个他的判定能力是有限的。嗯，我们在这个检测设备中啊，一般可以啊配到这个 ao i， 再配上最侦测通过测试覆盖率来最后综合平衡 ao ay 的这样一个呃检测标准，嗯。

ipc 六幺零把产品分为三个级别，每个级别都有不同的产品类型。第一个级别是普通类的电子产品，它的目标是以功能完整为目标，就是坏了影响也不大。 第二个级别就是专用电子产品，他不光要功能完整，而且是最好能保持长时间稳定的工作，最好是别坏。但是这个要求并不是非常严格的，一般情况下也不会因为使用环境而导致损坏。 呃，最严的就是第三个级别，要求具有高性能且能连续可靠的工作，也就是说呢，想用的时候必须能用，比如说救生设备，还有一些关键的系统，具体使用哪个分级是应该由客户来决定的，如果客户没有做要求，那就我们制造商再决定。
