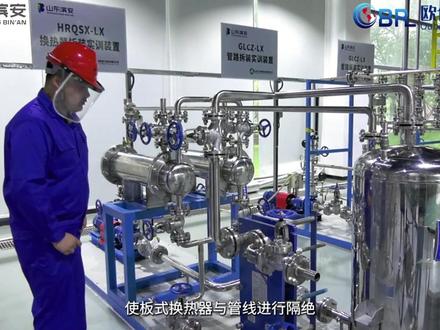

大家好,本节课的主要内容呢?是板式换热器的一个拆剪。板式换热器是由一系列具有一定波纹形状的金属垫片叠装成的高效换热器。接下来我们看一下板式换热器的拆装。 首先对周围环境进行观察确认,检查工艺生产是否正常,作业环境是否安全。 断开电源,对装置进行悬挂,禁止合闸,有人工作标识牌 对系统进行隔离,使板式换热器与管线进行隔绝。对板式换热器进行排污作业。打开排污口,将物料排到指定位置, 选择合适扳手,先拆下方加紧螺栓,防止物料喷溅。 松螺栓时慢慢松,观察螺母状态,防止螺母脱落伤人。 对加紧螺栓进行拆除。取下,将板式换热器的活动夹紧板,往后移动。取下换热板片, 检查金属板片,用光或穿透法检查传热板上是否有裂纹或穿孔。检查板上是否有凹坑或变形。 检查垫片,垫片起密封作用,也使板与板之间形成一定间隙,从而构成流体通道。 将金属板片重新安装。 人字形换热板片分 a 版和 b 板,板片安装组合排列中必须是 a 版和 b 版交叉排列,不允许出现 a、 a 和 b、 b。 将板式换热器的活动夹紧板往前移动。 安装过程中需要注意板与板的平齐问题。 安装加紧螺栓, 对螺栓进行紧固,分两至三次紧固完成。 安装完成之后,对周围环境进行检查,对装置进行打压试漏。 检查阀门是否关闭。掀开冷却水进口阀门与出口阀门, 再打开热物料的阀门,让物料经过百式换热器进行冷却。

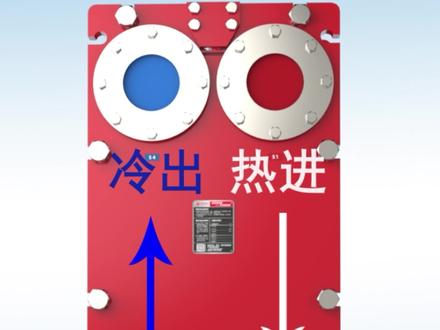

单流程及多流程换热器四个口的接法。单流程板式换热器四个口在夹板的同侧,热进热出是一个通道,冷进冷出是一个通道,冷热侧是两个独立的通道,左右可以互换, 左右两侧进出水方向相反,形成逆流,换热时效果最好。一般热水上进下出,冷水下进上出,注意蒸汽一定要上进下出。 双流程、三流程等多流程的板式换热器四个口在加板的一侧同样热进热出是一个通道,冷静冷出是一个通道,冷热侧是两个独立的通道,热侧和冷侧可以左右互换,左右两侧流体形成逆流循环。注意蒸汽侧不能用多流。

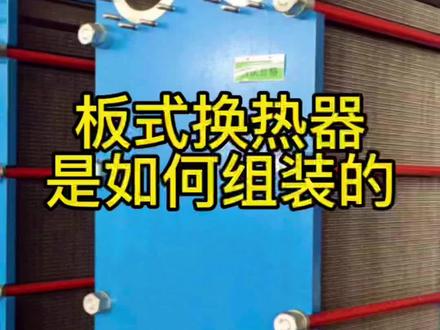

板式换热器组装到底有多简单?一般来说,法兰孔都是前进,前出的话分为三种类型的版片,头版、中间版、盲版。 头板有两条胶垫组成,胶垫从中间解开,各自粘连在板片的一边。中间板和盲板呢,都只需要一条胶垫,板片组装时前后板的角度要相反。最后用墙板固定时检查一下胶垫有没有突出,板片有没有错位。最后呢,对角线的方式引进到算好的距离就可以了。

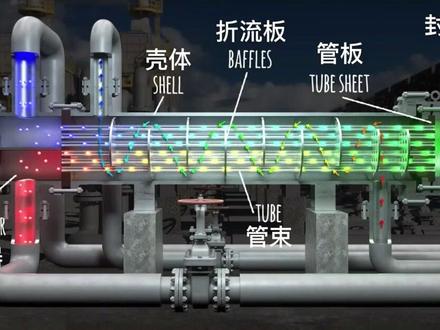

换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。这是什么换热器?这是裂管式换热器。 这是什么换热器?这是幼型管式换热器。 这是什么换热器?这是浮头式换热器。 这是什么换热器?这是反式换热器。 这是什么换热器?这是螺旋板式换热器。 这是什么换热器?这是反赤式换热器。 这是什么换热器?这是套管式换热器。 这是什么换热器?这是喷淋式换热器。 这是什么换热器?这是沉浸蛇管换热器。 这是什么换热器?这是热管换热器。

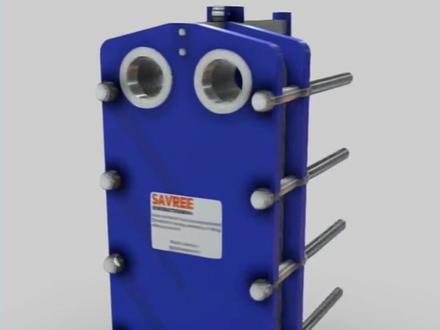

大家好,我是三天晒网两天编视频的回头浪子,欢迎收看关于板式换热器的视频。通过视频你会了解板式换热器主要部件、工作原理以及优缺点。板式换热器与管壳换热器相比,部件组成相对较少。 凡是换热器常用于传递热量流动的介质或液体通过入口和出口进出换热器。 流体可以是液体或气体,因为流体通常被认为是液体。后面我们将使用流体代替液体。电圈和板用于分离流体,并防止他们混合。电圈粘 复在每个板片的一侧。板片挂在搬运杆上,并使用夹紧螺栓将挤压在一起。当板片压缩在一起时,他们叠成一个板片堆。当板片打开和关闭时, 导向感确保板按顺序对齐。换热气的最后部分是两个端盖,分别位于反叠的两端。一个端盖是可移动的,而另一个是固定的。 活动端盖和固定端盖有时也被称为框架板和压盘。 入口和出口安装在固定端盖上。板式换热气主要由以上部件组成,现在让我们一起了解板式换热气的工作原理及其设计 特点。夹着有两种流动戒指,一侧是冷戒指,另一侧是热戒指。热戒指被冷戒指冷却。 板式换热器中通过热介质进口,热介质进入换热器板片,引导热介质流过换热器。每个板片都有一个交替的电圈, 热戒指流入板片之间腔体。因为垫圈的作用,热戒指不会流露相邻板片的腔体。 每两组板片中间充满热流。戒指同时通过冷煤入口,冷介质进入换热器垫圈的固定位置能 阻止热戒指流入,让冷戒指流入腔体内。换热器里面充满了这两种流体, 冷热流动戒指从其相应出口流入流出,这是一个连续的过程。我们需要注意,这两种流动戒指总是彼此相邻的 整个换热器,因此流动戒指会产生热冷交替的流行。当冷热流体流过换热器时,通过电圈和板被完全分开。 由于流动戒指非常接近,他们之间进行热交换,热戒指加热板片,这些热量通过板片流向冷的流动戒指,因此热戒指温度降低而冷煤温度升高。 但是雨管壳是等其他类型的换热器相比,为什么板式换热气效率会如此高呢? 让我们来看看板式换热器设计特点。板片本身是主要原因,平板热交换非常高效。板片看起来可能很简单,但事实上板片设计学问很深。例如, 为了确保良好的热接处,将板被压缩形成一个板堆,使每个板之间的间隙非常小。在两种流动戒指之间,板之间的间隙也称为间隙脊板很薄,接触面很大, 这使得每个板都有很高的热传定律。板材由高强度的材料制成,导热系数进一步增 加了热传递速率。把表面的波纹阻止包板流动,促进团流,这增加了热量转移,同时降低流动死角的可能性。在板块表面, 与没有波纹的板片相比,波纹结构用于加固板片,这样就可以使用更薄的板。板片的波纹 博文形态有时参照了耳鼓的结构。虽然版片看起来很简单, 他们的设计中运用了大量的工程学知识,但版片并不是版片的唯一部分。换热器还有更多设计的元素,比如电圈。即使系统压力和温度变化,电圈也能在 在板片之间保持密封。每个电圈上的孔称为信号装置,用于识别泄露的电圈。 此功能允许操作员更有效的在泄露介质,通过下一个电片污染其他流动戒指之前进行更换。因为电圈引导流体通过换热器,他们必须安装在正确的位置。 因此订购点圈通常带有标记,以便操作员检查每个版的安装顺序正确。另一种方法检查版片顺序就是喷涂一条对角线, 从左上到下整个半堆的。在这段视频中,虽然只展示了两种点圈设计,实际上有三种点圈在整 和换热气中交替使用。除了第一个,还有板片堆里的最后一个板片,他压在固定的不可移动的盖子上。压在固定支架上的板。可拆卸的盖子被称为头板和围板,因为他们在板堆中的位置。 头板的作用是防止流体进入固定盖之间的腔体围板,防止流体进入板片和端盖之间。 这些盖子不是用来进行热交换的。这样设计的原因是因为每个盖子都很厚, 没有波纹,而且他们的换热性能很差。有几种方法改变换热器的冷却能力。一种方法是调 接出口法增加或减少流量,因为换热器没有拆卸的情况下,这是常用的方法。另一种方法是增加或减少数量板堆中的板片数。增加板堆中的板片数量,使冷却能力相应增加。 减少板堆中的板片数量,使冷却能力相应降低。更多的板片意味着更多的冷却,板片越少,冷却就越少。最后的方法,换热气。换热板的关键是冷却能力是使用单到设计还是多到设计。 单通道换热气让两种流动介质彼此流过只有一次多成日交换让流动介质彼此流过 好几次。大多数板式换热器采用单层设计。流经板式换热气的流体可能是顺流错流或者逆流。 胆湿换热气通常采用逆流换热,这是最有效的流量类型,用于传热。逆流有时也成为逆向流。 因为板是交换器被广泛的应用,需要设计符合下面的工艺条件,在腐蚀性和侵蚀性环境运行。使用 各种材料制造,包括金属、合金和塑料。不同的材料制成不同的版片,应用于不同的工况。例如,如果流体与金属反应 激烈,反应聚合物基材料如巨似伏乙烯,可以用它来代替。 板式换热器有很多优点,板式热交换方式需要更少的空间,与其他换热器相比,其效率更高。同样大小的设计,更换和清洁板片更简单,因为平板可以很容易的拆卸。与管壳式换热器不同, 但是换热气拆卸不需要额外的空间。但也有一些缺点,与其他换热器设计相比, 版式换热气往往更昂贵。如果电圈泄漏是一种流动戒指与另一种流动戒指混合,漏板通常很难找到。现场更换版电圈可能很 困难或者无法完成。一些板片垫圈必须退回制造商更换,这需要时间和金钱。当板块被压缩在一起时,形成一个板片堆,板片间隙之间很小,更加容易形成污垢,传热速率也相应减少。 当重新组装板碟时,拧紧夹紧装置螺栓可能会导致钢板破碎,这会损坏板博文赫把电圈挤出来,如果电圈被挤出,这些板片将补在密封。 板式换热器不适用于高压应用,因为电圈会被压力系统挤出,这种情况被称为电圈爆裂。然而,也有其他方法解决这个问题。通过更换电圈设计,比如 使用焊接板。焊接式板式换热器,他们更适合于更高的温度以及更高压力的应用。你现在知道了板式换热器的所有主要部件、 工作原理、设计特点以及优点和缺点。好了,今天关于板石换热气 有关内容就到这里了,如果你有关于百事患热气的问题,欢迎在评论区留言,如果你喜欢这个视频,欢迎点赞关注,一键三连,我是三天晒网两天编视频的回头浪子。
