相序继电器使用方法与接线

当我们向前保护器啊，他输出的时候啊，他的敞开就会闭合，然后长臂就会断开，那我们这里接好线的，大家再来具体看一下啊，各位朋友大家好，我是大兵向前保护器，我们前期介绍配件的时候啊，有和大家专门介绍过一款啊，他 除了我们的向旭保护啊，还有一个过压牵压的一个保护，这一款向旭保护器是一个比较简单一点的啊，那我们今天来了解一下这一款简单一点的一个向旭保护器啊，他是一个工作电压三百八十伏的啊，他有可以断向还有向续的一个保护啊， 我们一起来看一下 啊，这下面的管角啊，跟我们的时间计定器啊，这脚位都是差不多的啊，并且他们的 自己做哈也都是通用的。我们具体的看一下啊，上面是一个工作指示灯啊啊，他是具备一个断向还有一个向序的保护啊，最后我们缺项的时候啊，他也会停止工作，还有我们向序他不对的时候，他也是不输出的啊， 他的一个工作电压是我们的三项三百八十伏的一个工作电压啊，然后他这个具体的一个管角的 介绍，我们来看一下。好，我们现在看到的是一二三角啊，他是写了 abc， 这就是我们的一个三相电啊， a 相、 b 相和 c 相，然后边上的五六角啊，他是一个长开触点，然后七八角是一个长 b 触点啊，这个就跟我们的继电器啊这些， 还有我们接触器啊这些啊，他的一个辅助触点是一样的啊，就是敞开和敞闭啊，当我们下去保护器啊，他输出的时候啊，他的敞开就会闭合 后长臂就会断开啊，那我们这里接好线的大家再来具体看一下，这下面就是我们的一二三角，是不是我们是接了三项电机来 l 一 l 二 l 三啊， 这三相电是从我们的这个控制控开出来的三相电 ledl 三，然后给到这里啊，然后上面就是我们的一个输出了啊，我们是用了 l 三哈，然后出来一个 l 三加啊，这就是我们的一个呃，二百二的一个火线啊， 我们出来，然后再给到我们外部控制箱的一个急停上面啊，通过急停好，然后 再回来回到我们的电箱，然后就来做一个二百二的一个控制火线啊，这就是我们一个下去保护器他的一个呃使用以及他的一个具体的功能的介绍 就和大家分享到这里，对工业自动化有兴趣的朋友可以关注一下大兵呃，给大兵点点赞，我们一起交流学习工业自动化的相关知识。

上个视频我们说了断线与向续保护继电器，还有部分老铁问我负载接在哪里， 其实我们已经说的很清楚了，断向与向需保护继电器，它保护的是电源输入端，防止输入端缺向或者是向需接触保护继电器，它是通过五六角的触点 来控制交流接触器的工作，然后交流接触器的出现端就是接负载， 当然这个负载有可能是一台电动机，电动机的话，我们下面需要接一个热锅仔继电器，这个负载也可以是机台设备的整个电源的输入端，也就是说我们把这个交流接触 器作为机台设备的一个总开关，用来控制机台设备的总电源的通断。很多人喜欢看实物接线图，其实我们也要看原理图，这个非常的简单，像需保护机电器的一二三角接在主电源的 abc， 三项一一对应保护继电器的一二三黄绿红接到总断路器的下面。 abc 当然也可以接在交流接触器的上进线端，这个接线是非常灵活的，我们看一下控制回路，如果说交流接触器的线圈是二百二十伏的，那么这条线接零线，如果交流接触器线 线圈是三百八的，那么这条零线就接到 l 一或者 l 二。对于电路图的设计，它是灵活的，不是一概而论。这个电路的话，它就是一个交流接触器的自锁电路，然后加了一个断向与向区保护继电器， 保护继电器的常开触点，五六角串联在控制回路的电源端，当然你串联在火线上，零线上都可以。断路器二角出来接到交流接触器的线圈 ae 断路器的二角出来，接到交流接触器的线圈 a 一。四角出来，接到保护继电器的第六角。断路器的第四角出来，接到宝。 保护继电器的第六角。保护继电器的第六角过来是第五角。第五角出来，接到停止按钮，这边写错了，这个是停止按钮的第一角。 保护继电器的第五角出来，接到停止按钮的第一角。停止按钮的第一角出来第二角接到启动按钮的第三角。停止按钮的第一角过来第二角接到启动按钮的第三角。 启动按钮的第三角过来是第四角出来，接到交流接触线圈 a 二。 启动按钮第三角过来，接到交流接触器线圈 a 二，然后有两条自锁线。启动按钮的第二角出来， 接到交流接触器的常开辅助触点十三角。启动按钮的第三角过来，接到交流接触器的常开辅助触点十三角，然后十三角过来十四角接到交流接触器的线圈 a 二。 常开触点十四角。接到交流接触器的线圈 a 二，这一条线和这一条线就是自锁线，我们再捋一下二次线路，火线从断路器过来，经过 保护继电器的六角，然后到第五角过来，接到停止按钮，长臂触点第一角，第二角出来，电流到启动按钮第三角，按下启动按钮，电流从第四角出来，然后接到交流接触 线圈 a 二。交流接触器线圈 a 二。电流进去，通过线圈，然后通过 a 一再回到零线，就构成了一个回路，然后再加上两条自锁线。启动按钮 或者是停止按钮的第二角接一条线到交流接触器的常开辅助触电第十三角，然后第十四角反一条短的跳线到交流接触器的线圈。 a 二、每天分享电工知识。

在我们三项电机正反转中增加一个热过载进行过载保护，增加一个断向和向区保护接近器呢？当咱们缺向的时候， 或者说像系不正确的时候呢，也可以对咱们电动机进行保护，像过载和秋象都会烧电动机，而像系不正确就会对咱们这个生产和安全带来不利的因素。首先咱们用两个接触器的主触点， 当第一个接触器吸合电机正转，第二个吸合电机反转，那我们先把这个三条火线呢？黄色，绿色，红色，我们接到两个接触器组出你的上端口， 然后通过第一个接头器的下端口呢，我们把黄色火线接到电动机第一个接线做 ue， 第二条绿色火线咱们接到 电击第二个极限组为一，而第三条火线红色火线我们就接到电击第三个极限组 w 一。 哎，接好之后咱们合上三强电源通过第一个就是吸壳之后呢，电动机顺时针旋转为正转，你看哈正转运行搞定， 如果需要反转，咱们利用第二个节奏器给他接电源，然后通过他控制电机反转，我们三项电机正反转至任意切换两条火线的位置，就可以实现咱们 电动机正合反的一个切换。那我们先通过反转细合，是把这个黄色火线我们换到电机第三组，就对应咱们 w 一，然后咱们中间这条火线就是绿色火线正转是到电动机第二组为一，而我们反转也是对应 咱们电击第二组 v 一就有一条火线，中间这条火线是不变的，正反转度不变。第三组红色火线当咱们 kimi c 盒之后到电击第三组 we， 而当咱们 k 马西盒之后，电机反转，哈，我们把这个红色火线呢就换到电机第一组 ue 就可以了。 那我们这边正反转就等于咱们黄色跟红色到电动机 u 一和 w 一，他的一个相机换来一下，你看第一个吸合电动机正转，第二个吸合电机反转。好，那我们工作现场的时候还会增加一个热过载， 乐过载的作用，就当咱们电动机发生过载的时候呢，可以通过他切断电源保护电动机。乐 车过载的话，我们现在接到三个主出点，这个主出点也称之为发热原件，当发生过载现象时候， 他这三个金属片会发热，从而弯曲变形，通过他传动版呢，指他的这个辅助触点去动作，就他主触点是不会断的哈，永远不会断，只会弯曲变形，主触点就是一个检测原件。 那现在话，我们把这个三条火线，你接到 km 一的下面或者接到 km 的下面都可以，就这一个 logo 载就够了， 因为咱们正反转的是控制同一个电动机啊，同一个电流啊，一个热锅仔就够了。好，再通过咱们热锅仔的下端口把咱们三条火线解好。像这个热锅仔的选型一般是按照电机额定电流的一点一倍或一点二百 选择，就他的一个型号。而像咱们这个接触器的话，一般就是按照咱们这一个电机额定电流的一点五倍到两倍之间去选型就可以了。 那我们这边还要加一个断向和向区保护接电器，当缺向的时候跟向区不正确的时候呢，也要通过它来保护咱们电动机，当咱们电动机停下来， 首先他的接线螺丝一、二、三，我们接 abc 三条火线，不要接错了，五和六是常开点，七和八是长 b 点， 当相信正确和咱们不缺相的时候，五和六长开会闭合，而七和八长闭会断开。当发生相系不正确或者是缺陷的情况呢， 咱们五和六常开就不会动作，就不会闭合，那七和八长闭呢，也是保持这一个一直闭合的状态，他不会断开，那我们这个主回路就是给这个保护继电器呢，一和三接我们 abc 三相电源不要接反了哈， 他就拿来检测咱们下面去是否正确的，你肯定不能接反了，他这个三相电源的话是接在咱们断路器的下方，两个接触器的上方，我们分别把这个黄色火线从断路器接到他接线螺丝一，绿色火线呢，接到他接线螺丝二， 咱们红色火线就接到他这个接线螺丝三就可以了，三条火线给他接好就可以搞定。那接好之后我们把这个主体给他 插上去哈，来我们合唱电源，可以试一下，就是合唱三项电源。如果说，呃，相机是正确的，和咱们不缺相情况下的， 咱们就可以让电动机转，哎，要不然就不能转。你看当咱们相机正确的时候呢，他会亮一个绿灯，他内部的继电器会动作，就是五和六常开会闭合，七和八长开会断， 正转反转现在都可以。其实这个的话像热过载对，像这个相机保护阶级的都在在控制回路中啊，通过我们控制回路呢，切断控制回路的电源起到这么一个保护作用的， 在主回路的话，即使说他发现什么缺项，或者过载，或者相机不正确，都保护不了铁子们。学电工呢，就来上一本书全彩实物配彩图。

看这个像素怎么也不会想到他是坏的吧？正常亮灯，故障灯没有亮， 所以说你能猜到他他这个是坏的吗？今天过来检查亲子，然后断了个电，不到一分钟，然后就送电，送完电以后就显示四十一安全会有不通， 然后就查吧风线呗，他这个大回路看到没有？这里有个标， 安全回路是大回路，是零二到零九，它是一个总的回路，然后十四到十六是一个叫门回路，然后我们在这里看这个是零 二，然后这个是零九，所以说就封到零二和零九一键不通，然后就封从零二封到十四，结果通了，刚好这里有一个安全回路通知， 这个是零二，对吧？然后这个是零九，等于说从零二到零九的话，把 大部分的安全后路都封掉了，但是还有漏掉了，这个是十四，从十四一直到十八，这个是门锁后有，这是门锁后，包括厅教门门锁都在里面。 然后到零九以后，零九到十四之间看到没有一个 m i e s， 这个是个低空机型，他没有封掉， 还有这个 k x x， 这是一个相机开关，他也没有封掉，所以说也就是说零九到十四封了以后他就会通了， 也就是问题出在这个急停开关跟这个响序开关上面，但是我们第一眼看了一下这个响序灯是正常的，所以说也没想到，也没有怀疑他是坏的，也就没有去看，直接跑下去看了个急急停，急停急停看了以后没有问题啊， 没有问题啊，然后相序开关看的其实也没有问题，安全回路就是不同，实在是想不明白，然后就做了试探一下，然后又找了一根缝线把这个相序继电器这个 呃，十四十一给他封了一下，给他封了一下，结果安全回路还真通啊， 是不是感到很莫名其妙？那么现在是四十一，我现在找一个短接线看一下好了，然后我就松掉，又是四十一。 所以说这玩意啊还是坏的，这个东西通常情况下你们怎样去处理的？是不是很多情况下都是把这两个线给他并到一块，把这个东西短接了 电梯就可以跑了，是不是这样的？但是这样虽然说是可以是可以临时 嗯使用还是行的，但是这个玩意千万不要短长时间去短截，因为这个也算短截安全回路，如果被抓到的话 跟短接安全是一样的处罚。有配件的话最好直接换，没配件的话去附近的五金店，电器店基本上都有这玩意只要是像素开关三百八十伏的他拿过来都能用，并不是说非要同型号同规格的能换就尽量换，不要 去利用短接让他去跑，有的时候短接完以后就忘记了，而时间已久都不知道这个东西东西还短，接着结果检查的时候被发现了，然后这个就是一万到十万， 哎，这个就是个新的，现在把它一换，现在换了一个 新的一个项序，结果亮红灯了，亮红灯了就是项序不对吗？现在任意调换了两根线，调换两根线，让我们的苏姐再看一下项序来送 还是不行。这个香薰是不是坏的呀？那他拿这个呀，应该是个坏的，坏的这个没用， 还是把这个原来这个装上去吧。原来这个装上去再试一试。现在把旧的也装回去，装回去咱们中间再看一下 好了。旧的现在是这样的，说明上去是对的，上去也是对的。现在还是还是四十一，我试着把它敲一下， 你看他会不会好好敲一下 好了。其实有的时候他就是 因为他有触点，触点可能风口不良，突然间断了电，送过电他就是接触不上就显示回路不通，但是这个东西肯定是有问题的，虽然现在是看着看着是好了，我估计用不了多长时间。 没事，可以可以使用重新买一个吧。重新买一个，然后再再换他吧。

勇敢勇敢，我的朋友， 就算明天没有彩虹。

大家好，这期视频呢，给大家介绍一下这种断向与向序保护继电器的电路啊，就这种向序继电器他的使用，我们在这期视频呢做一个简短的说明啊，他主要用于这三项电种。我们先说他这个啊向序，如果说你这个向序 错误的时候啊，他如何来进行保护？正常我们看这是黄绿红三相电吗？三相电 他这个继电器，你看他上面有呃八个接线段子，三四五六七八，他一般这一二三就是这个 abc 三相电，你接的时候这个黄绿红三相电要按这个顺序来接，假如说你这个相序接错了， 不是按黄绿红或者是黄红绿这个像序保护纪念他的这个工作指示灯啊，如果正常的时候这个灯是亮 绿灯啊，如果是你接错了，这个灯是亮红灯，它内部呢？看一二三是接这个三张电，然后四十个空的不用，然后五六是个长开点，七八是个长闭点，我们在应用中呢，一般用五六，也就是长开点。哎，保护， 你看当电源接通之后，从任意向这电源过来啊，从这边看吧。呃，电源从这里过来之后，你看 经过熔断器啊，呃保险丝，然后经过这个停止按钮，然后过来经过这个启动按钮，过来之后给这个呃交流接收器向前通电。比如说我们看啊，当按一下启动按钮的时候点燃， 那怎么工作？电源这样按一下电，这时候红色这一项啊，过来之后先开通电，这时候即便你松开啊这类自锁，他一直持续运转， 原理就是你看这里回来的时候，他是到达这个五，然后五又从六出来，拿这个一这一下，用这个常开点上去，如果接着接着正确的时候， 这个常开点一通常电这里会闭合啊，就这个电流就倒通了。如果你接错的时候，呃，按开点是不会闭合的。这个灯 同样他亮的也是红灯，不会亮绿灯。这是啊，相序，如果是不对的时候保护，如果是断线啊，绿红任何一项，如果是缺线了，这个继电器他怎么保护呢？这种继电器啊，他设置的就是如果你缺线，压根这个指示灯就不会亮，就不起作用， 你说这个，嗯，继电器不会得电，如果说缺项之后他电源根都过不来，就说这种像像去保护继电器呢？然后用在这三项电子的保护电路当中，大家可以简单了解一下。

这是断向与相距保护继电器，也就是在电动机缺向和向序不对的情况下，起保护作用，让电动机停止。先看一下它的接线原理，首先它底座上有八个螺丝，对应八个插脚，一、二、三接的是三厢三百八十的电源， 按照颜色，黄、绿、红接线。第四个端子是空的，为了排不好看。五和六是一个常开点，七和八是常闭点， 起保护作用的是五和六。来看一下五和六是怎么动作的。第一种情况，在相距正确的时候，把三厢电源接上， a 箱黄色的火线接到一， b 箱绿色的火线接到二， c 箱红色的火线接到三。现在来量一下，在没有通电的时候，五和六是断开的点，常开点，七和八是长臂点闭合导通的点。送电后相序正确时，亮绿灯，五和六 会闭合导通，而七和八就会断开，也就说相序正确，它内部的小机电器会得电，使常开点闭合常闭一点断开。现在把绿色和红色对调一下，再次送电。这里亮红灯代表相续错误或者缺项。再量一下， 五和六依旧是断开的状态，而七和八还是闭合导通的状态，也就说相续错误，它内部的小机电器不会得电，开关触点不会动作。那有些老铁说，你怎么知道第一次接的电源是正确的呢？三厢三八零的电源在向卫脚上， a 相超前 b 向一百二十度， 而 b 相在相位脚上超前 c 相一百二十度。反之， c 相也是超前 a 相，所以 a 跑的最快，先到一， b 相，第二快到二，然后 c 相最慢到三。认为相序是正确的，里边的小机电 器就会得电。如果说 b 箱和 c 箱换一下，现在 b 箱到达了第三箱，而 c 箱到了第二项，先后顺序发生改变，箱蓄就不正确，里面的小继电器不会得电， 开关触点不会动作。再演示一下，缺项正确的时候，亮绿灯内部小机电器动作，现在把其中一根电源线拆掉，缺一项送电不会亮灯，内部触点也不会动作，这就是缺项，你学会了吗？

大家好，今天带大家看一个元气件啊，这个是干什么的呢？这是一个像絮保护接电器啊，首先呢我们看一下它的接线是怎么接的啊？呃，上面呢有个啊 tsr 啊，这是一个三项一个电源啊，三百八的，接上以后呢啊，它底下呢有一个什么呀？ 十六十五，十六十五十八啊，这个呢是呃，他的一个输出啊，我们是看他怎么用的呢，来看一下这个图就很明白了啊。啊 tsr， 然后接的是什么呢？就是电源，三百八电源啊，底下呢一个幺五幺六呢，你看啊，幺五跟幺六是搭在一起的，是一个什么样长臂啊？ 幺五呢是相当于是 com 幺五幺八呢是常开关系，咱们去量一下啊，幺五和幺八打到封门岛，幺五幺八，哎，现在是通的是吧？是长臂，当缺陷的时候呢，这个就断开了啊， 同时呢幺五和幺六是常是是常开的啊，这俩是常闭的啊，这是常开的，当缺陷的时候咱俩就倒通了啊，你们可以用这个特性呢去做一个判定啊，比如说，哎，是不是有什么问题啊？喜欢老铁啊，双击关注，感谢支持！

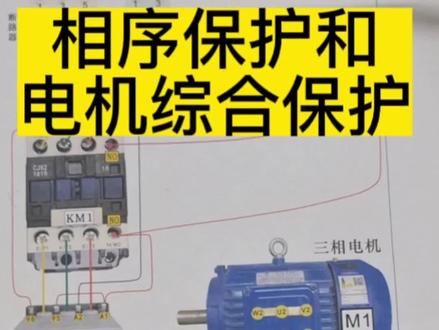

一个网友，他要做一个电动机控制箱，用来控制风机还是水泵什么的， 他就是要用到一个电机综合保护器，好像是常开型的，然后还要用到一个断线与向需保护机电器，他给我说单个的电路他可以接， 就是说要把这两个原件组合起来，用在一个箱子里面保护同一个电动机，他就不知道怎么接了。然后我就给他说，你先把电机综合保护器这个电路把它接好， 接好这个交流接触器能够正常的启动停止，然后再把这个断向以向去保护继电器加增加进去，这个断向向去保护继电器都很简单， 一二三角接三线电源 abc， 然后他这个五六角，五六角正常像序和电压正常的情况下五六角会闭合，闭合给整个电路通电，就是把五六角 接到电机综合保护器，电路到什么地方呢？接到这个断路器和停止按钮的进线端这个位置，把这边断开，把五六角串联进去， 或者是串联在另外一条火线上，这条火线也有可能是零线，根据这个线圈电压来决定的。分享电工知识，谢谢大家！

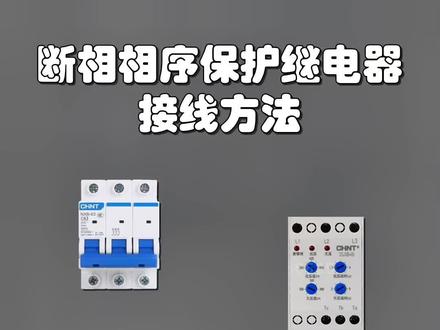

断向镶蓄保护机电器接线方法。

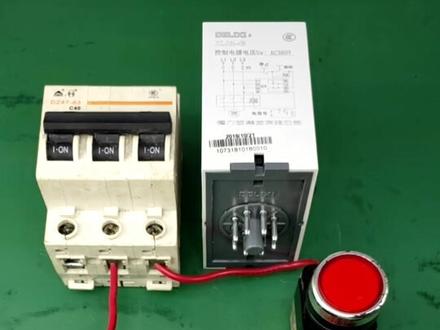

朋友们大家好，这节视频给大家分享的就是电机缺项以及断线保护的一个实物接线。这是像序继电器啊，我们采用了冰箱电源以及升项电源，所以说接触器必须是三百八十伏的冰箱电源。来到 a 一 c 相电源呢，来到停止的藏壁，藏壁出来分两根线，一根到启动的常开，常开出过来之后呢到六号，六号再一根到这个 a 二啊，这一根是自锁线。来到五号， 然后这三根是 abc 三项输入，当哪一根缺项了，他就会断开这个控制回路啊。之前呢，有朋友问这个是接在上面还是下面啊？ 如果说接在上面接触器缺陷的话，他起不到作用，接在下面的话，咱们接触器如果说损坏了，他也可以起到一个保护作用啊。喜欢的收藏和转发！

那个图的一个啊，刚才这个原来的一个图啊，大家可以看一下， 这个是一个，这一个最简单的一个电动，我们说 我们说经过电容一项之后，有一项的这个电压会高啊，我们具体我们只要是记住按正常的如果来说，你这个第一项接电容的话，就是就是第二项高，是吧？那么我们这个也是一样啊， 如果是第二项接电容，那么第三项高是吧？第三项高了，那么这个时候第三项这个就是 c 和这个 n 之间呢，就得到一个啊，一个比较高的一个电压，能不能就使出这个 啊，接接电器啊，接啊，闭合，接闭合了，这个出头闭合，那么就使得了，我们这个啊，电源呢，就这样走啊就行了。这个 k mb 盒 km b 盒之后呢，这个在电动机里才可以转啊，这个是他的一个刀开关。呃，但是如果你这个是相反的话，我这里有没有电呢？我也有电啊，我也有电，我们刚才讲的是零点四倍的电，零点四倍的电就达不到这个虚核电压， 哎，这种呢？是啊，他是两种情况都有点，但是不是太靠谱的啊。这个这是一个比较简单的，比较简陋的这样一个，我们知道就好， 这是我们常用的比较多的，大家在这个，呃，在像这个多疾控制系统里面啊，大家经常会见到这个啊，嗯，断向和向续保护的一个计算器，在这个这个图，我这个我不是跟他打广告啊，这是大家看到这个了，有 有一个有一个女性的认识啊，我们看到这个呢，是一个像是计算器的这样一个电路图啊，这个都是因为我从网上下下载 啊，现在呢，晚上呢，就是搞得好像水印，这样就导致大家不太好看。这个里面呢有一个知识点，呃，这个是芯片啊 h a 幺七三五八， 呃，至于这个芯片大家要怎样理解，其实有两种套路，第一个呢，你是去这个啊，百度里面，你去百度一下，嗯， 会会有这个那个，另外一个，我可以跟大家推荐一个，嗯，小小的这样一个 app， 比如像这个半岛小心等等这样的 app 啊，你输入这个之后呢，他会将这个啊，这个银角和他的这个替换的芯片呢都告诉你。那么这里呢，我们就看一下这个 ha 幺七三五八这样一个芯片，他银角功能， 音响功能呢，他的这个一角呢？是啊，输出啊，二角是反向，三角呢是他的铜像，那么四角是 d 啊，五角又是铜像，六角 优势反向啊，七角是他的输出。八八十电源，这八和四十一直有的，那么一二三形成了一组这个啊运放，那么五六七呢，也形成了一组运放，那么我们看回到这个，刚才这个图， 我们看到这二三四啊，他这个把二三角的都是接了地，都接了地，所以说呢，他实际上用到了这个啊，就是五六七，就会用到他的一半啊，用他的一半，那么这一半呢，实际上是一个电压比较器啊，刚才我们看到的这个，这里可能没有，他是一个电压比较器啊， 比较七是什么意思呢？当你过提供工作定压之后，我比较的就是你五角和六角的这样一个定位，看你谁高五角，刚才讲的是统一上端五角，如果高五角，如果比六角大，定要定要高，那么我七角就输 高电瓶，五角如果低于六角，那么我七角就输出啊，就输出这个低电瓶啊，主要看你们两个比较的这个结果，那么我们看这个，我们从后边来看也是一样啊，有时候我们从后面看，我们可能结果来看， 结果就是要这个计算器可以呢，要要闭合，那么我们看这个闭合呢？首先他有工作电源，他电源是从哪里来的呢？好从二和三之间取电之后啊交流电进行这样一个变压，然后进行一个呃， 调试整流，整流之后呢进行一个绿波，那么得到一个，得到一个直流电，这个直流电呢就给他这个提供了这样一个啊，一个电源提供一个电源，同时我们看到这个直流电呢，经过这个一 k 的这个我，我们看这个电啊，你找到 这个，找到这个电源的正极之后，你要去找负极，要去找他的地啊，他的地在哪里？那么这里有个地，这里有个地啊，这里有个地，那么大家想这个地能不能过得去啊？过不去的啊，过不去的话我们就不看他，那么他只唯一只能往这么走 啊，这边因为他这里呢，这里有一个相当于是一个开关段子的啊，那么你也走不了，那我们只能往这里走，我们就可以看到这个店过来之后呢，一个是给这个八角啊 提供一个电源，也就是给这个 ha 幺七三五八芯片提供一个电源。另外一个呢到这里经过这两个三三 k 和十二 k 的这两个电阻进行分压， 分压之后我们就得到了一个电压值，就输入到五角里面去了，这个是一个铜像端的这样一个电压啊，大家想由于二和三呢是三百八，这个是是是稳定的，那么我这个电压值呢， 这中间也没有任何的调节环节啊，就是完全的靠这个分压值得到一个稳定的值啊，这是这个芯片的这样一个比较，你说我们从结果出发，如果你要想我这个输出啊，是这个正常的相序他得电，那么我五角电一定要高于六角电啊，你掌握这个呢就好了。 好，我们再看这个上面这个电容啊，他这个一样啊，你具体的你说去研究这个到底是啊，这几个电阻电容，他是怎样去移这个相的啊？你感兴趣可以分析一下，你不感兴趣呢，你就知道这里就会产生一个电就可以了啊，产生一个 一个这个交流电，而且是经过一项的一个电他，他不再是一个单纯的 a 项和 b 项之间的，在一个在一个点，一个电和一个相位关系，他是经过一项的 一向之后呢，这样也是整流滤波啊，通过这个稳压之后呢，就就就和一个稳压之后呢得到一个啊，在四十七 k 电池上也是啊，进行一个进行一个分压啊，分压之后呢，我们这个电压值呢，也是啊 啊，取得这点的电压值啊，同时再通过这两个负债电阻啊，就输入到了他这个六这个角啊，六这个角， 六这个角呢就和五这个角进行比较，那么正常的时候呢啊，这个他最后得到的电压，是啊，我们那个不是讲有一个一点五倍，有一个零点这个四倍吗？那他得这个电压得到是一个比较小的电压，比较小的电压，他就这个电压呢，就是在正常的时候呢，就没有这个五角的电压高， 那么我们五角就输出啊，就是这个啊，就是让这个纪念器呢，就是闭合啊，如果你这个反向， 如果你一旦相反，他这个得到的就比较高啊，得到比较高了，这个时候反向端啊，他高啊，这个这个边呢有这边的这个，哎呀这个这个交流电高，那么得到的有效值一样高啊，那么最后他会得到了在六角上面形成的电压也高 啊，经过比较之后呢，这个反向端高，那么是这个七角的就输出低电瓶啊，他输出低电瓶，我们就看这边是负值的时候呢，这个很明显这里就不能导通啊，不能导通，那么这个就截止啊，截止他就恢复常态啊，这是他的一个 一个座椅。好，我们大家看下面，我们看他的这个缺陷的保护一个功能啊，我们 abc 箱，我们找到 c 箱，这个确定的情况下是一个什么样的后果？那么我们正常的时候呢，二角和三角之间的这个 bc 之间 这样一个呃呃下面压，那么我们现在这个断电之后呢，他这个啊这个电呢，这个是照常啊，这上面这部分电路是照常这个下面这部分电路的这个电呢，我们可以看到啊，他是从啊这边走，因为你这里没有电啊，他从这边走，这边走 啊这边走，那么最后和这个呢形成这样一个圆边的一个啊，形成这个整个桥的这边一个电路，那么这样呢，这个电压呢就就比较小，这样比较小的结果呢，我们就是六角得到这个电缆，就比五角的这个电位要高， 要高的话呢就输出这个输出纪念品啊，这个就啊这个就，也就是没法使得你这个计算器这样工作啊，没法使得你这个计算器工作也不正常。但是说的这个二，这个三就是 c 相段， 如果是这个一向断的话，一向断我们可以啊，可以看到一向断的话，我们这个取的这个电脑 这样过去啊，这个角呢是这样过去，那么这样呢就把减少了这样一个电容的这样一个一个一个干预，那么是在直接作用在这个直接作用在这个，呃，整个桥的这样一个 啊，这个交流测，交流测的话他得到的一个电压呢就是比较大啊，比正常的，那么这比这两个电还是正常还是一样比你这个电呢也是啊，比五小 得到这个定位呢也是会高啊，也是会起到一个一个这样的作用啊。三，呃，这是，呃一角二角缺呢，就是基本上也是一样啊，二角缺这个点，这边是这样子啊，这边是啊啊这个呢就形成不 不了这样一个啊，这边的这个作用的这个电压呢就会比这边的低啊，因为你这个脚没有电之后，你从这个脚啊这么过来的这个电 再这么过来，这个电是不够的啊，这个脚上来啊，这个脚从这边，从这边，从这边从这边啊从这边绕过来，那么相对来说这边得到了电的这个啊 有效值呢就比较低啊，那相当于说啊，相当于说这个六角的定位比五角的定位高，那么就这样呢，达到一个呃缺陷保护的作用，那么也就是说我们分享在任何一个呃缺陷的情况下，最后这个自定期都不可能得电，那么就起到了一个缺陷的保护的一个作用。 我们说我们作为长沙的这个民进员来讲的话，我们分析了刚才的一些基本的一些啊原 之后，你你只要掌握一些结论性的东西啊，你去具体具体的去分析这些电动的，这这几个电动啊，这个一项电动呢就没有太大的必要，你你只要知道结论， 他在这里会形成一个电压啊，这个电压的这个值大概跟这个比较起来会是谁高谁低啊就行了，然后就会有一个怎样怎样动作啊，就行了啊，这是这个我们再看看还有一个图，这是另外一个图， 这是另外一种这个呃，先去计算器的这个原理图，呃，我们也从结果出发，我们看到啊，这个也是跟刚才一样，也是一个计算器，你闭合或者不闭合， 那么你配不配合呢？就取决于你这点的电啊，电压高不高，你这点的电压高不高呢？就取决于啊这个啊芯片的输出，这个 芯片你看啊，刚好很巧啊，他也是幺七三五八啊，也是一个幺七三五八，幺七三五八呢，我们刚才用到那个是用到的是五六七角，他这里是用到的是一二三角啊，三角， 三角是铜像，二角是反像，那么一角的是他的啊，这个输出啊，这个如果高的话呢，他就啊得到一个高的平的，这个就倒啊，这个也是一个比较，那么这一路铜像当的这个这个电源呢，就取自于上面这这个整件，这跟刚才基本上是很相似的， 这个就是一个全部整流了，这边啊全部整流，就刚才我们画的那个一个桥是整流的，这啊一个一个，一个一个整流桥呢就就相当于这个东西，相当于他得到了这个电，也是一样，那么这一端呢是不能调啊，也是一样， ab 箱得到了电是不能调， 能调的，是在这个 ab 箱的经过这个啊，这边的这个整流之后得到了这样一个电呢，是啊，可以调，那么我们也只要去清楚啊，只要去清楚，正常情况下呢，我们得到了这边呢，等因为移向的这个移向之后得到这个电压是个比较小的值， 一个比较小的字，那么三角是大于二角，那么这个是输出一个高电频这个导通，然后呢这个计算器契合 啊，反了之后，如果你反了之后，这边就会得到我们讲一点几倍的这个电压，那么你整流之后啊得到的电压也是高，那么你经过分压呢？还是高，高到就比这个脚高，那么这个就翻转翻转了，这个计量器呢就 嗯，恢复常态啊，他就不能得电了啊。呃，今天我们就利用这个视频录屏的方式给大家介绍， 哎，几种啊？几个几个几种，简单的这样一个像是保护了一个电脑，对大家在工作中入门来去学习这些电子电动的有一定的作用，有一定的作用啊，要不然大家看到会发闷的。 嗯，我建议大家是先了解他的这个板块啊，看这个电子电路的话，先了解板块，我们比如说我们这个的话，这个是输出板块，那么这是输出了控制板块， 那么这个也是输出了控制，这是他的核心一个环节芯片，那么剩下芯片呢？我们去了解他这个芯片的眼角的功能 啊，然后他实际上最最终的就是一个比较器，那么这个上面的是一个一个一个电压形成回路，这个下面的是一个电压形成回路啊，知道这几个之后呢，再去过来看他啊，就比较简单了。像这种这个全包子流量电路呢 啊？画的这么复杂啊？你如果是了解的话，应该是我们比如说我们走一遍啊，这个店，比如说上阵下腹的时候啊，上阵啊，从这边走走过来，经过一个负载电阻啊，经过负载电阻，比如说回来一圈之后啊，通过哪里回去，通过这里回去， 通过这里回去啊，这是一个上阵下腹，如果是，呃上腹下阵呢？那就是通过，这样啊，通过负责电阻还是一样啊，我们回去我就从这里回去啊。就说这种的话，你就不用去仔细看他了，一看这个电路，你如果是有一定的技术的话，你一看这就是一个 全部整流，就不用管他了啊，就不用管他，这个上面也是一样啊，你看这个全部整流，那么这个几个呢？就是一个。嗯，进行这个配置很高的电阻，就是因为你，你是上面八十伏的电，那么我相信的，为了达到安全的，这 这个这个这个呃效果的话，那我肯定选用的这个电阻值也是比较高的啊，才能够得到一个比较小的电压啊。嗯，这里是九伏电压，我希望对大家有所帮助。 今天节目到这，嗯，欢迎大家，谢谢大家收看，欢迎点赞、转发收藏，再见。
