pads里面怎么查看过孔尺寸

大家好，这里是防疫教育，我们这一讲的话是给大家介绍零激素学习 pats 软件高速 pcb lt 设计的第二十六讲，二十六讲呢是给大家介绍这个过孔的，添加过孔的话就是 是什么呢？就是我们有一些人是知道他的定义，然后呢有一些人是不知道的啊，我们这里给大家准备了一份过孔的立地图啊，立地图什么是过孔呢？大家看一下，就是我们有多层板，或者说是呃，两面布线的板，对吧？ 那个信号线他是不能直接拉通的啊，不能直接拉通，然后呢就是这个线不能直接拉通的话，我们在他遇到障碍的时候，通过一个过孔，打一个过孔来， 这是一个过孔，他是立体的，把它切换到另外一层进行一个联通啊，这样的操作呢，就是这个过孔的作用啊， 我们要去设置这个过孔，首先你要确定一个事情啊，这过孔的作用啊，过孔一定要了解他的一个作用，就是不是随便瞎打的，对吧？过孔主要的作用是什么呢？呃，第一个就是放长，对吧？ 换成信号，换成会使用到过孔，然后还有什么时候呢？可能就是发热啊，就是散热，当做散热孔 上热孔啊，这两个时候会加过孔，其他时候我们不需要加过孔啊，我们那个 不需要就随便打过孔，这样的啊，好，那我们在软件里面 是加什么样尺寸的过孔呢？我们也是有要求的，过孔，首先啊他的那个选择是这样的，他那个尺寸一般是比较小的，一般是比较小， 这距离怎么选呢？距离怎么选？首先就是我们要界定就是我们这个 pcb 设计啊，设计出来东西一定要能生产，对吧？如果不能生产，那你把它设计出来怎么干啥的？就没意义啊，对吧？没意义。 然后呢就是首先我们要了解我们那个加工工厂的一个加工工艺，他最大 最小能生长的一个过孔，对吧？有个板后孔进笔，就是说他的那个板子的厚度跟孔的厚度有一个比例，如果你超出了这个比例的话，那就生长不出来，这是啥意思呢？这是 就是说我这个板子，对吧？他有个厚度，有个厚度啊我们，然后我要在这个皮子边上打个过孔，对吧？贯穿，贯穿的时候怎么办？ 他是需要干嘛的？要有个钻头来钻，对吧？我们膀子本身是没有孔的，然后怎么有有有孔呢？就是钻，对吧？钻出来，如果你超出了这个把货孔进笔，首先这个钻孔是非常困难的，然后还有人就是说我钻完孔以后要往这个孔里面镀铜， 对吧？要铜要有铜进去，有铜进去。大家想一下，如果你的孔孔径比较小，然后板后这个深度比较深，我要有铜进去呢，他就可能在中间的时候铜进不去啊，他不然负责铜，那这个时候呢，这个孔 就断路了，对吧？他们又同导同不了，满足不了信号的要求，所以呢我们要注意他的最大绑后孔进比这个很重要，就是然后呢有一个最小扩孔，一般是这样的，就是我们内孔怎么选在满足了我们 pcb 加工的能力呢？ 可以按照这个选，对吧？根据 pcp 设计的密度来选择，密度小，板子松可以设置的线框跟孔径呢，可以按照这个比例，首先从后面来啊，这个小的四米油的一般都是机 光孔啊，吸光激光孔，就是说用用激光那个打床的孔他比较小，对吧？ 这种呢只有在那个小间距的啊， hdi 的设计可能就是手机啊，或者一些高密的时候才用的，我们很少用的到。然后我们正常使用的孔呢，都是八十十二啊， 是这样的，这么去选的这个距离选哪个呢？就是看线框跟孔径是长一个配置的，对吧？你的线框越细就选细的，然后你的密度越大，就是选选小的， 如果你的密度很小，那你就选大的。然后呢就是跟绑长也有关系啊，这个呢就是我们后面呢可以具体去了解。然后我们看一下这个过孔是怎么设？ 是的啊，设置过孔，在我们软件里面的话，就是设置里面有个汗旁站，汉旁站，大家看一下，我们有封装啊，就是封装里面的汉旁啊，有这么多种类。然后我们点一下这个过孔，过孔的话他有个默认的，对吧？默认的是这样的，叫 是单的，我有，对吧？标准孔。然后呢就是我们会就是首先可以改名字，比如说我我们常用的孔是多大呢？就是 八杠十六，这个啥意思呢？就是孔进是八，孔进在这里啊，然后呢汉袍是十六，那十六在哪呢？就是这个先选一个形状，一般都是圆形的，然后呢直径是多少呢？十六， 这个是我们常用的一个孔，然后呢我们把三层都选上，对吧？ 然后我们如果有多种过孔，比如说我还有一个多大的呢？我加个十二的，对吧？ 加个孔多大呢？就是十二的十二杠二十四的孔，对吧？这个是大孔。然后呢我们去把这个改一下，我看一下， 看下这个尺寸，对不对啊？然后改这个，这个呢就是改一下就是十二，这里就是二十四，对吧？我们改的时候一定要把这个三层都改了， 这个是啥意思啊？这个是那个套不成，这个是包套不成。然后这是中间层，我们有四层，就是这个中间层呢，就是第二层，第三层他的一个汗庞大小，然后我们还可以添加一个过孔，呃，还有一个过孔哪种类型呢？ 一般都是十杠二十二的，对吧？这种孔呢也是我们用的比较多的，十杠二十二，对吧？然后我们可以把这个尺寸改一下，十二二十二，对吧？ 这过孔就这么添加啊？这是我们过孔的种类，对吧？啊？就这几种，大家看一下啊，这几种 加完以后，对吧？我们这个孔就设置好了，然后呢我们可以在规则里面啊，规则里面把这个孔设计规则看一下，我们在这个默认里面， 然后呢有个布线，布线里面有一个孔选定的孔，就是说这边这个现在我们是三个过孔都可以去 去设计，比如说我这个孔子是，对吧？用的备选的啊，设计师不用的，我们可以把它移除啊，一般我们都移到这来，我们要使用这个过孔，就一定要把这个过孔加入到这个里面来啊，加入到这里面来， 加入到里面来以后我们可以打一个孔试一下，比如说我们先走线啊， 先走线 f 二，然后呢在这里右击添加过孔，对吧？ 就这里就添加了，对吧？ 右击添加过孔，大家看一下啊，这个这里添加了过孔了，我们看一下尺寸是多大的呢？就是 选的八杠十六啊，为什么是我们刚刚设置的是有三个过孔啊？为什么只是出来这个不出来其他的呢？我们再再来啊，一会再来一个。我们可以这样啊，点一下右击啊，这里有个过孔类型啊， 过孔类型你可以选，现在我们选的默认的是八杠十六的，比如说我要八杠二十的，好把它选上。然后呢点一下，然后右击添加过孔啊，结束的话是 ctrl 加单机啊， ctrl 加单机左键，然后我们看一下是不是我们刚刚选的就是十个二十二的，对吧？啊？这个是我们过孔就添加进来的，然后呢我们还可以这样，就是我们在拉线的时候，对吧？添加过孔进来的时候，这可以选 这个以过孔结束的模式，我们现在就是以没有过孔结束，对吧？我们可以以过孔结束，就是说这是什么意思呢？就是说我们在这那个康错家左键当机的时候点一下，对吧？他就会出来一个过孔，我们刚刚是选择没有的时候呢，我们选择没有的啊， 然后呢他就没有没有过孔，然后呢你要右击添加过孔，他才会有过孔，对吧？大概就是这个意思，我们把所有的显示一下啊。嗯， 刚刚是我们切换到了第二层，第二层就看不到啊？看不到有这个内容，为什么呢？我们切换到第二层的时候，切换到第三层，第二层的时候 你看可能看不到这个内容，为什么我们那个颜色没打开啊？因为有的时候我们在某个城看不到，啥东西都看不到，你可以把这个颜色设置一下，对吧？它就有了，它就会显示出来，对吧？会出现一些莫名其妙的东西，对吧？突然消失了这个孔， 你可以把这个颜色设置一下，他就有了，对吧？好，这个就是我们这个过孔的添加过程啊，添加过程是这样的啊，还是比较简单。 好，我们来总结一下我们这个过孔是怎么添加进来的啊？我们总结一下，首先啊，就是 我们要知道过孔的作用，它是用来那个换成的，对吧？信号换成联通的， 这个时候才能添加，对吧？ 或者散热啊，散热这个时候散热用的比较少这个功能。然后第二个就是用多大尺寸的过孔了，我们设计的时候需要需要那个参考你，你那个工厂的 这个生产能力，对吧？然后还要干嘛呢？还要就是说我们过孔的种类其实一般有很多啊，我们要生产能力 种类也很多，一般都是八，对吧？我们用的过户种类八杠十六啊，那个十杠 二十二，然后呢？十二杠二十四，对吧？这几种是我们常用的过孔，具体怎么选，就是根据你的实际情况，你的板子密度越大，然后呢选的孔呢？越小， 是这样的，然后呢就是我们要注意，就是看我们那个选择做 pcb 设计的时候，我们有个把后，要注意这个把后孔进笔 孔进比，对吧？要这个比例一定要控制好，就是我们有的那个工厂生意，那个生产能力比较差，然后你的版号比较厚，然后你选择可能比较小，这个时候他就生产不出来，这样的你一定要去看一下那个工厂的 那个生产能力，这个怎么看呢？你可以找到这个工厂的官网，比如说啊，比如说我们去搜一下 cb 联盟网，然后呢去看一下我们那个防疫电路也可以制版，对吧？大家可以看一下这个 pcb 打样，然后呢这有个制成能力，对吧？ pcb 制成能力大家可以看一下，应该是每个 pcb 制版厂的都有这个 这个表格，然后呢就是有一个，有个什么呢？有一个孔径，这是最小的孔径，零点一五就是六米，哦，对吧？然后呢孔径 八号孔进笔就是十比一，对吧？这些有这些参数啊，你可以看一下啊，你选的那个板厂啊， 能不能生长出来啊？如果那个他的供应能力达不到，你设计出来了，那也生长不了，那就没意义啊。然后第三个呢是什么呢？就是 我们那个要那个设置，设置孔进，对吧？设置好孔进， 然后呢要设置汉旁，汉旁的话有三，有三个地方要设置啊，每个都要，每个层都要设置汉旁，对吧？汉旁大小 设置完以后要怎么办呢？就是要要调用的话，是不是设置完以后就可以用了？不是的，要在规则里面 添加添加，对啊，添加到那个， 那个规则里面把那个过孔，然后呢要干嘛？添加进去以后还要干嘛？就是说你你要 到，比如说有多种孔怎么办？可以选择，对吧？在设计的时候选择合适的，你设置好的，对吧？在列表里面选择这个过孔 合适的过孔类型去设计，不要， 就是比如说我们有的时候要需要一些大孔，有的时候需要一些小孔，对吧？这个可以去尴尬他的那个设计过程中的一个类型，怎么样去打孔呢？就是 右击添加，或者呢就是设置那个 ctrl 加单机的一个方式，对吧？去打孔啊。这个就是我们本奖给大家介绍的内容，希望大家能够理解。如果大家对本奖内容有疑问的话 啊，可以进到我们的群里面啊，可以进，进入到我们这个扫我们的助教小姐姐，然后呢让他拉你到我们技术群里面， 好吧？好，我们百鸟内容就到这。好，谢谢大家，再见。

好，那么接下来呢，我们来进入这个布线的环节，那么在开始布线之前呢， 我们需要去设置过规则哈，这规则呢包括过孔，包括相框、相机，还有类规则，类规则就是电源地，我们会给他设一个类，然后给他加粗。 好，我们单击设置，然后进入设计规则，然后在规则里面呢，我们选择默认， 默认的话就是设置默认的相关相机啊，然后呢过孔呢，是在这个设计设置，然后有个汉堡站在这里面来设置过孔啊，现在大家看到了这里啊啊，里面有两类过 这里啊，这样来了啊，你把删掉都可以，我们重新来设置啊。勾孔的话，因为这个版的话没有 bj， 没有 bj 的话，那我们的孔的话就用啊，十二米，然后二十， 就内孔是转十二米，他的盘呢是用二十。好，我们来建这样的一个勾孔，然后这里添加勾孔，然后这里输入他勾孔的名字，假如我的内镜 就他的钻孔啊，是十二米，然后呢他的盘是二十，那我们就以他的内镜和外镜来命名， 然后是导通孔啊，半导通是满满孔才有用的哈，我们这里全部都是通孔，所以选择导通就可以了， 然后他的砖红尺寸，这里就是十二米，然后直径就写二十，然后注意一下哈，这里呢他的 层，这里有三个层，一个是开始，一个是内层，一个是结束层，所以我们这里呢三个层的直径都视为二十，都改成一样，这里也改成二十。好 好，这边也是一样改成二十，假如你改了之后，你要像我这样看没他还没有变化过来怎么办呢？你就单击确定 重新再进入一次来修改就可以了，这个呢也是软件的一个八个好，然后再进入设置，他们在想要个孔好来给他尺寸就可以了，这里是二十，然后孔呢是十二 好，内存也是一样，二十，结束层也是二十好，全部改好了之后呢啊，基本上你就可以看到这个孔 啊，一轮到这个孔的这个形状啊，那么你这里也可以改大一点，比如改成二十二也行， 一般呢，他这个孔跟这个盘的他的关系是什么样子的？一般呢，就是啊，乘以倍数就好了，就是你的孔是八的话，那么你这直径就用十六，如果是十的话就用二十，十二的话就用二十四啊，但是呢，你也可以用二十二也可以 啊，小一点点，但是最小不能小于多少，因为房产的极限加工呢，是二点五米，单边大于二点五米，假如你是十二的话，每边的盘大二点五米，那就是五米，对不对？ 那个是他的一个极限了哈，所以一般呢，我们都不会给他做那么小啊，有些版产的话是极限了，是三米的，单边加 三米，比如说你十二的话，这边加三，这边加三，那就是六嘛，那就是十八，那以前是极限值，所以一般我们都是不按极限来设计的哈，所以这里人你可以设置为二十二啊，所以这里也是一样那二十二， 然后你的名字也就改成二十二了，十二十二十二十也可以，就稍微那盘就稍微略小一点点，哎，也行也可以，但一般的话我们都不会是那么小。这个 好，然后单击确定，那关于够哄的话，大家有什么不清楚的，大家也可以结合你上一周，我们上一周的辅导课也有讲到这个够哄， 但是基本上大家啊，接下来会去慢慢的去做一些高速板，基本上孔啊都不会搞得太大了，一般都是八米的孔或者十米的孔啊，十二米的那也是很 极少的啊，我们这里也就是啊，用十二就好了，你用十灭也行，十灭的话你这里就用二十 啊孔啊，把它内孔改小一点啊，那里这里也是一样改成二十啊，基本上我们后面所有的孔基本上都是这样子的， 要不然是八米的，要不然是十米的啊，所以说我们这里就不用改那么大了，十块二十啊， ok， 那孔大一点的话，板厂就好加工一点了哈，这个啊，他的他的就在这里哈，大家不用再太过于去纠结这过孔的 这个尺寸啊，大大了解一下就可以了，因为基本上如果你后面去画这种多层板高速板啊，你也就只有八面和十面的孔，也不可能有十二的孔，十二只是集中在哪里呢？就是电源部分呢，可能要加粗一点，加大一点才会用到十二，但是一般我 都不建议大家这孔的种类太多啊，孔的种类多了之后，房产加绒也麻烦嘛，他要去放这个转嘴比较麻烦，所以我们就用这两种就可以了哈，所以这是个过孔的规则，我们当前确定。

帕斯雷奥特，两尺寸，我们打开压住滚轮推是放大，拉是缩小，或者用呃排气 rp 和排气档缩小放大也可以哈。我们要先将鼠标移动到第一个点上， 先将鼠标 扣架回车，在这里点一下扣回车好了，通过放大缩小，这样可以了，鼠标放这里就行了， 点不掉的，幺幺三点五，七十一点五就出来了。那你想取消功能，就点 esc 键盘上最左上角这个按键啊， 幺幺三点五七十一点五啊，然后这里拉就行了，拖动鼠标 即可，既显示尺寸，你鼠标放到这里就行了，你要是只是看一个尺寸的话，就放这里了，就放这里， 那幺二三点五 y 放这里，通过放大缩小来移动啊，七十一点五，要是个四方板的话，直接拉对角就行了啊，这就是量尺寸的方法。 ok， 退出功能点 esc 通用退出键通用退出 功能键 esc。

哈喽，大家好，这里是白银教育，我是阿丽塔，我们接下来分享一下，就是在 pluselute 软件当中呢，这个测量命令的一个使用啊，怎么利用这个测量的这个工具栏， 然后去对我们所需要测量的对象呢，去进行精准的一个测量啊，然后一些快捷的测量的方式是什么我们的毛病令啊，这个都是需要了解的，然后这里打开呢一个案例文件， 我们测量的话就是在这个菜单列表下啊，这个列表下有我们的设计绘图工具栏，以及设计工具栏呢和这个尺寸标注的工具栏，那我们点击这个尺寸标注工具栏，可以看到他这边会有弹 住一系列啊，就这个是自动的尺寸一个标注，然后这个呢是水平方向，就是我们的 x 方向，然后呢是 y 方向垂直，然后这个是对于以对齐的物体啊，去测量他们之间的一个 间距，然后这个呢是以旋转，然后这个是角度，这个旋转的话，有些器件我们并不是以这种九十度去进行旋转，有可能是斜度吗？斜角了，可能是四十五度啊，或者是一百三十五度这样子，然后去测量他的角度啊，可以用对应的这个我们的 角度，然后这个呢是圆弧，就比如说我们画的这个圆多大，然后我想快速的得出他的一个这个半径是多少，那我们就用圆弧的这个测量命令呢来进行测量，这个是引线啊， 那么也看一下分别对应我们怎么来进行精准的测量，就我们有猫咪咪快捷键呢，是 q， 这个的话是快速测量，这个可以测出大概你需要测他两点之间的一个距离，但呢不一定是非常的精准啊，所以我们快速测量就是你想得出他大概呢是多宽，是吧？他距离是多少？就比如说我们按 这个 q， 我们命令你就可以看到他这边快速测量个是 q， 那我们回车一下，就是你的光标定位在哪里啊？他就以那个为起点，那比如说我以这个汉牌为起点， q 按一下，然后 他的那个测量点呢，就以这个焊盘的中心出来，然后我想得出焊盘与焊盘之间他的间距是多少，那我就往下拉，定在大概中间的一个位置，就可以看到他是二点 五四，对吧？我们可以看到我这光标啊，我这动不了，移不过去啊，就下面这个低。二点五四呢，就是他的一个间距， 就是我第 x 的话是零吗？就是他们 x 方向，他是因为我是垂直那个方向吗？然后这边的话他们之间这个间距呢就是二点五四。 那这个是快速测量，快速测量不一定会特别的精准啊，如果你想呃完全很精准的知道他们之间的一个间距的话，那我们使用到这个命令水平或是垂直，这个是垂直方向啊，那我们点击垂直呢右键 给他补货，我们补货到哪里呢？我们补号到终点，就是焊盘的终点啊，焊盘的终点，然后出来，现在是二点六。为什么是二点六呢？我们这个选项的数 设置当中有一个职称标注在这个。呃，我看一下啊，在这个文本列我们这个精度的话，因为现在的这个精 度是一，然后所以说他是二点六，后面只挡了一个小数点啊，如果我们刚刚测量是二点五四，对吧？如果你是想出现完全精准的话，但是要 两位，那我们这里输入两位或者是三位啊，有的可能经小数点精确到三位了。这个是根据一般我们是设置为三， 好应用一下确认，然后再来进行一个测量，我们这只，然后补货到终点来测量一下，现在他显示呢是二点六哦，那现在这个间距应该就是二点六啊，你看一下现金已经设置为三，然后 确认补货到中心看一下。现在他这个啊，他这个焊盘与焊盘之间的间距呢？就是二点六的，不是二点五四啊，是二点六的，他后面已经搭了二点六零零，已经是三位了。 刚刚用那个快速测量，我还以为是二点五四呢，我们刚刚用快速测量测过来的话是二点五四，可能他定位的不是很中心点啊，现在又变成二点六六七了，所以快速测量的话，他并不会特别精准的去测试他完全的一个精度值啊。所以 你想很精确的去测量的话，就按到我们这个水平，或者是垂直点击这个水平，然后右键呢，我们捕获到他的一个点，比如说中点，我们两个汉白金的中点会是中心这样子来测这个水平方向啊，这里呢就是三点 九七三，他中间哪一个距离？ 精确测量的话，我们只能用到这个尺寸标注工具栏这样子，这样 来进行到一个精精准的一个测量。那我们看到后面这些啊，这个是已对齐，这个是已旋转，然后这 这个呢是测角度，这个呢测试圆弧，这个是引线，就比如说我们这个圆弧，我们可以来看一下，嗯，这板上有圆的地方啊，比如说这个圆圈就是把挖空区域，那我们点击这个，他测出来的是一个半径啊，随意选择，我们选择这个好了， 用户他现在测出来的是一个半径，我看一下，我们现在这个半径呢是三点三零二，我们可以选择看一下他是半径，对吧？ 我们看一下啊，他的特性当中呢，他的半径就是三点三零二。所以说你画了一个圆之后啊，可能不是你画的别人的板子，然后你想快速的知道他的半径是多少，不去那个特性当中看的话，那我们点击这个圆弧，选中他 测量的就是他那个半径，快速的得出他的半径啊，这是测量圆弧，然后这个呢是角度，比如说我们的走线啊，这个角度啊，你想看出来他是多少，对吧？那我们就可以看到这个角度呢，四十五， 四十五的一个角度就是用来测量角度的，这个用的倒不是特别的多，但是你要熟悉一下他是什么个用法，然后这个是测量间距，还有一个是测量长度，测量长度怎么去测量呢？这走线 长度，比如说你想测出这一线段他是有多长，我们的无毛病当中啊， q 是用来快速测量的，那我们点击这个线段，你想测量的这一段，点击了之后我们无毛病按 q， 然后这边就可以看到快速长度的格式啊，然后我们点击回车，我们可以看一下，他会提示这一段线段他的长度是一点五七九二，因为这个是毫米的单位啊，这个是毫米单位，一点五七九二， 这是这个线段，你选中的这个线段他的一个总长度，如果你是想看整个网络他的长度是多少，那我们选择网络，然后 q l 飞车，那我们就可以看到整个信号，这个网络名为幺零二五幺的，这个网络长度呢，在 凑不成，他是十四点六九八点四四啊，他是毫米的单位，然后他的线是已经布完的，所以微布线的这里呢是零，然后加上这个已布线的一个呃，这个总长啊，就是等于这个一十四点六九八点四四，因为他没有微布线的一个长度吗？ 所以他的总长就是这么多，以毫米为单位，这个你如果你自己设置的这个设计单位是蜜儿的话，这边简直就是蜜儿，所以这个就是用来测这个长度的一个命令，也是我们的五毛命令啊。 就比如说我想单独的只测量某一根长度，一定是要先选中这个线段，然后再去 qq 联网，如果你直接按 qq 的话，没有选择对象这边的话，他的是不会弹出那个框的， 所以这个步骤的话呢，就是先选择这个线段，你需要测量了这个，然后按这个 ql， 然后才能测量出来，这是他的一个先后顺序啊， 不要搞翻了，这个就是我们对于这个尺寸标注呢这个工具栏的一个介绍，然后还有我们命令当中快速测量和这个长度测量他的一个应用， 就我们这个用的是比较多的啊，这个在我们设计当中用的是比较多的，所以我们这些功能呢要都熟悉起来， 这个就是我们这一讲呢所教到的一个内容，如果你是使用派克斯软件呢啊，如果是刚入门或者是已经是个老师傅了啊，都可以加我们这个 qq 群一起， 五二九三二八四五，我可以尽情的跟大家伙一起来沟通和交流。如果你是微信使用的比较多的话呢，可以添加这个 八幺六三七九幺七五这个微信号，然后加的时候呢备注一下，就是想进入微信的找的群就可以了，那我们这一讲的内容呢，就先到这里，谢谢大家。

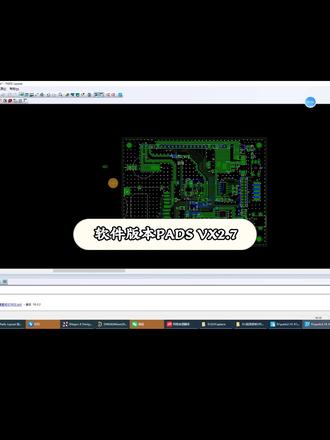

pcb 走线太密，想选零件却老是点到过孔？想上网络名却选到了私印？那是你还没学会用筛选器！ 今天教大家如何在 pad theout 中通过筛选功能实现精准选择，建议点赞收藏。具体操作步骤，在 pcb 界面点击右键选择选择筛选条件、 selection filter 或者直接使用快捷键 ctrl alt。 在 弹出的对话框中，你可以根据需要勾选或取消勾选不同的对象类型，比如零件引角、过孔、网络或标签等。 如果只想选特定层的物件，还可以在右侧的层选项卡中进行详细设定，设置好后，你的鼠标就只能点选到你的电路板中，操作也能游刃有余。 小贴士，熟练使用快捷键 ctrl alt 快 速切换筛选条件，是高手画板的标配。在处理复杂的 bga 区域或高密度布线时，这个功能能帮你节省大量误操作的时间。 学会了吗？别忘了点赞支持一下！关注繁艺教育，带你系统掌握 pcb 设计实战技巧！

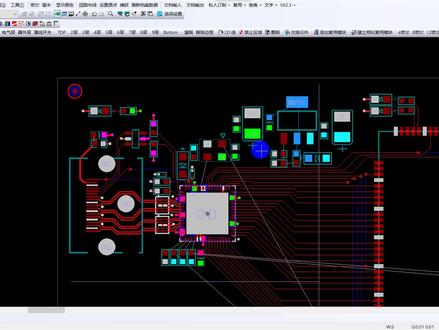

好，我们解决大家一个问题，这个是什么插分队啊？插分队我们换乘打孔的地方 啊，不是要要求加回流地沟孔对不对？这个地孔就给这个回流的，那么加了之后后面怎么处理啊？我们这不是四层板吗？ 那么你后面的话第二层会灌铜吗？对吧？会灌地平面，所以这孔就直接跟地平面直接连接了，然后顶层大家也会灌铜嘛，对不对？所以这个孔基本上就跟顶层的铜，还有跟第二层的铜已经连接在一起了 啊，如果是你，呃，第第底层哈，第四层也有贯同的话，那么就跟底层底层也连在一起了，这样就可以实现啊，他良好的接地啊，然后呢他也会去找最短的一个回流路径啊，所以说基本上后面基本上都不用怎么处理了， 就等待跟平面连接就可以了。

接下来我们讲一下这三面啊，这三面三个座子的一个布线，这里有三个座子，这三个座子呢，都是插分线哈，这里全都是插分队，所以说你要来走这里插分这些走线。 走线之前大家还记得大家第一次练习的时候呢，不是有 横着走一层，竖着走一层对不对？所有的板都是一样，这个板也是一样，所以说你往上走了线，你现在就要考虑好走顶层还是走底层。 那我们肯定优先走顶层嘛，所以我这里所有的线都是走顶层上去的，这里所有的线都是走顶层上去 这里，但是这里线都是长纹线，所以长纹线的话，我们就要在路特里面去走啊，所以我骑到了路特里面去走这个长纹线，我 现在切过去啊，我现在切过去要等待一下。好，我们切过来之后呢，我们来走这个线，所以要设置长安队，对不对？所以又有一个知识点要设置长安队，对吧？设置长安很简单啦， 右键选择网络，选中这两两个网络是插分队的，按住 ctrl 键选中他右键，然后就可以建立成网络吧，对不对？好，那你不知，有些人就说我不知道他是插荤呢， 对不对？那老师现在告诉你了，他是查分线啊，还有一个就是干恩，干批的是查分，你现在不知道是查分，没有关系，一点都不影响。没关系的 啊，但是你要知道插温线怎么走，你不是插温，你将来画板的时候呢， 印象会告诉你，哎，我这里有插温线啊，有几对，老师也会告诉你有几对插温线，然后呢？你学习到后期，你基本上一看你也就知道是插温线了啊，插温线他是干，恩，干批或者是干，还有正和负，那都是插温线，还有一些特殊的作者 模块，他是长方向，比如 hdmi， 坐着啊， usb 啊，碗口啊啊，你等到你见多了啊，其实你就知道现在不知道很正常 啊，不要着急啊，那只要是长方向，你只需要会测长方向就好了。现在我是把它切换到撸特，那么我养你图呢？ 我们去可以跟撸特来交付，我现在点他，再次点他，这是其他交付，然后点这个图标，就是原理图跟撸特来交付。那我们我来点一下这个坐着，右键选择元气键点他原理图，这里高亮看没？在这里， 这是 hbmi 的座子，所以这里是插队干按干皮，看到没？第二干按干皮，第一干按干皮，所以这里呢是四对长线，我们要设置长线右键，选择网络框，选他右键。 哎，不用选中他之后回到这个路特里面来看看他就会高亮，然后在这个路特里面点右键，他在长着，在对话框里面我们就可以建立超人网络。 好，一对好，同样的你也可以把界面啊，一左一右，对吧？一左一右直接选中之后呢 啊，一左一右之后，你直接选中之后，这里就会高亮了，然后就直接就可以建立成网络了啊，你一左一右这样放一下就好了啊，界面也可以不用拉到最大了，这里拿右键啊，再建立成网络。那么你 你知道了之后，比如说像我一样，我现在知道了啊，或者老师告诉你了，那我就不用去看他了，我就直接选中网络，直接射啊，长安队好，这这一个模块做好了再做这个也是一样，右键选择网络，选中他，按住 ctrl 选中他，然后马上右键建立成网络。 这里也是一样啊，所以我这样演示就是说怎么样去建立长安网络，怎么建立长安。对，长安网络好，这个也是一样，选中他，按住 ctrl 选中他，建立长安网络，这个也是一样。 好，建好了四对，那还有这个作者，我们也把它建一下好，选中他，右建 建立，选中他，右键建立 啊，你不会这样，没关系，我现在已经教你了，所以你要做的事情呢，就是把这 哥见好了又删掉，见好了又删掉。练他个十遍，五十遍，你熟的不得了，知道没有？所以你不要对这东西不要 觉得压力太大，没有什么了，你现在目前把操作练到非常的熟，行云流水就 ok 了啊。所以说你的专练他们现在设置练他个五十遍，你熟的不得了 啊，不会有问题的。设好之后在哪里呢？我们要打开这个项目浏览器，然后在这个项目浏览器里面有个网络对象，这里有个超人队， 然后把所有的长安队给他设一个规则，选用他啊，这里被我帅帅的这个头像挡住了，所以，呃，你们没头像就可以选中了，那我这里就先选择一部分吧。啊，这里啊，我想用这两个坐着的这里啊，算了，那我知道了 的话就选择右键，我来选这里，右键框选他，再来选这里也是一样啊，也来框选他。这边也是一样啊，右键也来框选他，别想错喽。好，全部想想中了，但是呢， 进入这个特性看吧，改不了，所以还是只能在这里想，明白吗？啊，算了，我就想着这些好了，下面不想了，然后右键特性看吧， 在这里面列表之后选中他，我这个时候是按了一个系统键就选中第一对，在选最下面了， 对吧？在这个过程中我是按住系的键了，这样就可以把它前显，前显之后就右键进入特性来修改他的这个线方向器啊，就是比如说我朝人线要走多出了 啊，比如说相框，比如说五点五啊，比如间距是五面啊，这，这是一个规则了啊，这规则老师会告诉你啊，我，我是想用这个规则先用，然后我是五点五六米啊，规则老师会告诉你的，这个是相框，这个相机好，然后就确定可以了。 好，接下来我们来走线，走这里的线，那我把这个界面就可以关掉了啊，不要影响我来走这里的线，我们说了走顶层，那就开始走喽，这里啊啊，走，我们一个一个坐着来走了，从这个开始也可以，从这里开始也可以啊，都没问题，看你的习惯。 好，那我从这边走啊，你看一下走之前呢，先观察一下。我要从这边开始走呢，还是从这边开始走啊，你看这里看起来是顺的吗？对不对？ 顺着就好走了，来，我们来走线，走线怎么走呢？你可以先选中他进入走向命令，也可以按先按走向命令啊，再来选他啊，两个都可以啊，两个两个都给大家演示一下，右键选择 胃部的线和管角，因为这是属于管角，选动他，然后右键交互是布线快捷键做 f 三好走出一对插根线。看到没有？走插根线的时候呢，我们把格点设为零 走超温线隔点都要设为零而走起来更顺滑一点。所以输入机零 机控个零回车啊。隔点设为零看走起来就很顺滑啊。然后再把接上拉过来。要接 接上看到没有双击他自动会完成好再来走第二组 往下走，在这里要拐弯的地方点一下鼠标左键确定一下让他拐弯。你不要直接这样子 知道没有这样子就推乱了。所以说我们就在这里要拐弯地方点一下鼠标左键确定一下看到没有啊他那走好了线他就不会动了知道吗？ 接下来再往这边走也是一样好走到这里来时候呢你也可以再先点一下鼠标左键确定一下然后再再双击。也可以啊，你看不小心被我拐了一下 接不上了怎么办。按下后退接返回一下在这里双击接上好了。那我从这边走上去也是一样走跟着他一起走然后一起走好看一点对不对？好 从这里过来双击。哎，双击不听话了不让我走看到没对不对？不让我走怎么办。我可以右键单独走。 右键单独走向你不让我一起走我就一根一根走你看走出来很丑吗对不对。那我就修一下。修下是命令什么啦。谢的加 s。 所以我这里随意选择选用这倒角的地方焦点的地方。系的 js 就右键吗？拉伸看没拉一下右键拉伸拉一下。嗯好啦。啊那我从这边开始走喽看到没 再走过来你要走的事情就是嘛把它走好看一点。好接上搞定。那继续走这里还有看没我们往下走，走过来的时候你看 他走到下面来看没？所以你走不过来吗？除非你是这样走，但这样走的话会把这一把线挡住了吗？对不对？我不可能为了一根线挡住一把线， 所以怎么办？打你的孔，这里打孔， f 四嘛，在这里要打孔，点下鼠标走向 f 四，打孔，接过来。来 打孔，打里面也可以，打外面也可以，看你了自己喽啊，你要打这里，那就直接在这里打孔，接上搞定，接下来再继续连这里啊。好，所以你要做的事情呢，就是把这些拉线的操作啦， 练到行云流水就 ok 了，所以也很好练哈。你们之所以走线速度很慢，走的很别扭，就是因为练的太少。为什么说练的太少了？你不用走多了，就把 这个坐姿啊，练他一百遍，从早上练到晚上，练到吐为止。你的速度绝对是提上来的 啊。前面呢，你们一定是练速度的啊，但是你们不练，这速度永远提不上来的。然后这个是电源啊，电源，你看电源跟他不是交叉了吗？对不对？所以我交叉，我从里面走。那他是电源就要加粗喽啊，所以我把它加粗一点，从这里接过来， 好，那这根线歪了怎么办呢？用线水浅的选中它，然后线的加 s 推一下，漂亮了，好，这个也是一样，往下走，这里好，继续走，走过来看到没有？那我也在这里打孔， 好，再走过来，好，这个来了要打孔，我们尽量打漂亮一点嘛，对不对？打漂亮一点，所以说跟他对齐了， 好，怎么对齐的？我推你看吧，我给你对齐一下，横平竖直，在这里点一下，按一下 f 四可以搞定，看到没好，这线再给他修一下好了。 那坐个坐着就走完了，走完之后还不算完哈，他还有地焊盘对不对？怎么办呢？所有的地焊盘要打孔，打出来怎么打？我想用焊盘右键选择胃部的线，或者选择管角或者过孔， 点他按住 ctrl 键点他点他点他点。不重是因为你按的不够用力哈，右键，然后直接上出搞定 啊，你不想上出呢，就自己手工打一下喽，想动他，然后呢，在这里上出，我们让他暂停对不对？按住 ctrl 键， 点下鼠标左键暂停。那暂停出来没有孔怎么办啊？重来一下，重新走向右键，这里有个结束模式，选择以过孔的方式暂停，然后按住 ctrl 键点他，好，继续点他，继续点他，继续点他。 所以大家在做这个模块，你要保证所有的信号线，所有的电源线，所有的过，所有的地下，你都要打出来， 不要空在那里，空到那里将来没人帮的了你，还是你要自己去打的呀。所以打孔之后，将来的平面一划连容器搞定。 所以大家漏孔的这个习惯啊，大家经常都会犯的啊，经常就是电源万达桶啊，第一万达孔啊，慢慢的，等你去犯错了之后你就 知道了啊，所以很多时候大家不要着急哈，因为我是故意让你们去犯错的，所以怎么你们每天就会在不断的犯错纠正啊，犯错纠正啊，在这里啊，去去去都是这样子的啊，整个一个循环的一个过程， 因为老师我现在告诉你，你可能印象不深刻啊，你自己去搞一搞啊，放错了重新来之后呢你自己就知道了啊啊这边也是一样所以呢这里要接起来干嘛打孔吗这里也是一样。接起来打孔吗？你不想打孔就想用它直接散出。点错了， 想用两个汉牌又这样直接上珠啊他他不上算了。我这手工打了啊。 ok， 这边也是一样电源地一定要把它打出来。 ok， 搞定了这一个桌子 接下来我们再做第二个作者。这里同样的走线这个贵州还没射的看到没有 啊。相框不一样了。间距不一样了啊。所以说你要有敏感啊，经常很多同学都露露色了还看不出来啊。因为这里那么密这里那么空啊。算了，我刚刚是因为被我头像挡住了所以我就不想设了哈。从这里过来好，接上来 好，接上。双击接不上右键单独走线接上他接上他好搞。不让我走。为什么间隙不符合要求知道吧。因为规则没色，那间距太大了。好，那在这里我暂停一下。 好，这一根就忽略了好不好。这一根哈要规则没事好再走走第二对哈，这个就射好了，看到没有射好射好肯定是能走了。好，所以我们再把它走过来。好，在这里 双击就可以接上了。好，从这边接过去啊。算了，我全部从这里接吧，因为刚刚我在那里已经碰到了哈，他要让我再改一下。那我何必去改他呢我从这里走过来就好了。好，搞定接下来走这边了好， 来，走过来好，搞定。你看所有的酱剂都保出一个比较经营了对不对啊。只有我才能走出这种效果了。你们走不出来的啊。那是因为你们量太少了 啊。那没办法，你们这个需要多亮啊。这个也是一样，要打孔了。那就在这里打孔啊，下来看到没？下来，我们说打孔要对齐嘛，对不对？好，我打这里 跟上面对齐，要不搞定了啊？好，再来走。好啊，那第三个坐着我就不走了哈，你们 一走我给你们演示两个作品，已经已经对你们够好的了。好，来这里来走走看。没被挡住了怎么办？ 我推呀，打孔不行了，打孔走顶层了。我推你啊，看吧推你啊，啊推你，然后再过来看，没要打孔吗？对不对？好，打孔，你看被他挡住了怎么办？打到他下面来我看一下。 我这走线的时候啊，我从这边走，我按后对键，后对键，我从这边走，看到没，我就不用推他啦。 啊，看到没有你干脆推哦，下次不用推了，好在这打孔跟他对齐，搞定好最后两根线啦，好，走，这个也是一样啊，走到这边来让我一起打孔，然后再往这边过来。好， 所以你的走向方向就决定你的打孔的方式了。这里看，过来来，继续打 啊。所以我看你们有些人拼命在里面打，里面本来空间就小嘛，那三外面一大把空间打哪里都可以了，对不对啊。那你非要打里面，那你自己去打完之后自己去调喽。啊啊，这里也是一样。 好，你看我现在基本上都是拉线打孔，拉线打孔没有很高深的这个操作嘛，对不对？但是你看，我走完之后再也不用改了对不对 啊，这东西就靠训练出来的，这也是要让我不打下面了。我打这里也可以啊，我打这里也可以啊，我打这里，对呗，我打这里就是让他这里跟这里对齐， 看懂了没有？好打，下面就跟下面，哎，好了，一不小心就好了啊，然后这是电源，电源加粗一点来。这是电源电源的话，那我在这里打孔也可以，然后横过来加粗一点，注意一下啊，加粗？你不加粗没问题啊，到时候自己改就好了 啊，老师发现你没加粗，让你改哦，你就得改，还不如一开始就把它加粗了，对吧？好，搞定了，那这里啊，没有打在孔的中间，看嘛，有没有关系啊？其实关系也不大，这个 如果你非要纠结，那就把它移一下就好了啊，对不对？好了，所以做完了这个板基本上就不用再改了，然后还有这几个红万达了，这几个想用它， 你看右键直接上出啊，上出是我用了，你们就不要用了，你们还是手工打，因为你们还不熟， 我熟了之后基本上怎么打都可以啊。这里好了，两个坐着好了，第三个坐着还难吗？根本不难了，对不对？好，这就插分。

提亮放肆过孔的方法。

线路板报价 pet 看孔 1 out 加 f 加 c 2。 点击添加 3、 钻孔图 4 选项 5。 钻孔符号 6。 增大 7。 可以更改单位 8。 谢谢！双击关注 9。 就有了钻孔大小数量。

你工作中像 pcb 的 分装，你们是怎么获取的？或者是怎么设计的？一般我在工作中是这样处理的，如果公司呢，给到我分装库，我直接添加进来直接用就可以了，当然有些公司没有的，那这个时候呢，我一般会找到对应的数据手册， 把手册里面给到的一个封装图呢，结合公司的一个 live 软件来给它设计出来，自己去画封装。简单一点的话，如果说是通用的封装的话，像 eta 软件配置里面它也带封装库，我们也会复制过来，也可以使用。最后一种办法的话，也可以从网上下载你比如说佳创里面也有 ppt 封装，你下进来也是可以使用的。
