啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊 大家好，我是小诺，欢迎收看诺尔课堂本期视频将为大家讲解显示屏连接及多屏管理的设置。 显示屏连接在正确完成接收卡界面的配置之后，显示屏是以接收卡为单位的重复显示，显示的画面为视频源左上方接收卡待载区域大小。 显示屏连接的目的就是为了将我们的整屏连接起来，进而显示一幅完整的画面。多屏管理多应用于当项目中存在 在多个配置好的屏幕需要统一调节亮度的应用场景。多屏管理功能就是将多个屏幕组合起来，设置成一个组合屏，进而实现统一的亮度调节。 首先演示显示屏连接的操作，打开诺瓦 l c t 软件主界面，点击登录同步高级登录密码为六六六或者 admin， 点击显示屏配置，确认当前操作所在的通信串口，点击下一步，进入显示屏连接选项卡界面。我们来看一个 案例演示用品分辨率为一九二零乘幺零八零，接收卡待载大小为三八四乘幺零八， 故整屏一共有五列十行接收卡，有两张集连起来的发送卡，独立配置显示屏，且分别代载显示屏左右两个部分， 发送卡一用了三个网口代载，左侧三列接收卡为平一。发送卡二用了两个网口代载，右侧两列接收卡为平二。 每个网口网线的连接方向均自下而上连接。接下来我们通过软 软件来配置这个案例。首先案例中存在两块独立配置的显示屏，显示屏数目选择二，点击配置界面中可以看到屏一和屏二两张选项卡。 我们先来配置平一，已知平一待在三列十行的接收卡大小区域，故接收卡列数和行数应分别填入三和十。 点击全部重置或敲击键盘回车键生成 top 图， 拖拽正下方的滑杆缩放，以方便连屏操作。首先选择对应发送卡需要 号，即网口序号，即发送卡一网口一。其次填写接收卡代载大小已知为三八四乘幺零八。 选择第一列接收卡从下至上拖拽鼠标进行连接，或使用键盘方向键切换网口二连接第二列接收卡， 切换网口三连接第三列接收卡。注意，所有的显示屏连接是从正面向平体一侧正前方的角度去观察的，即正视图角 角度。 完成平一配置切换至平二，已知平二代在两列十行的接收卡大小区域，故接收卡列数和行数应分别填入二和十。 点击全部重置或敲击键盘回车键生成 top 图，并对其进行缩放，选择对应发送卡二、网口一，接收卡代载大小三八四乘幺零八。 网口一对应第一列。页面左下方提供了快速连屏的选项，即可选择同网线 实际走向一致的选项进行快速连屏操作。此案例中可以选择第二行、第二列的走线方式，从起始点拖拽至终点，完成显示屏连接， 切换至网口二。同样的方式，从起始点拖拽至终点，完成显示屏连接，配置完屏一、屏二之后发送至硬件，查看屏体显示效果 如图所示，可观察到目前平一和平二画面显示重复，这是由于还未对平二设置坐标偏移，平 二应当偏移的横坐标应为平移的总宽度，即三列接收卡宽三八四的三倍幺幺五二点， 故平二横坐标应输入幺幺五二纵坐标，无需偏移，再次发送到硬件观察瓶体，此时整平拼成了一个完整的画面 显示屏配置的操作到这里基本完成，点击固化。 界面中还有一个很实用的功能需要介绍，界面左下角的通信状态按钮多用于故障排查， 点击此按钮，选择要操作的显示屏，点击确定， 软件会自动下发命令，检测当前系统中发送卡与接收卡、接收卡与接收卡之间的通信状态，绿色为正常状态， 红色为故障状态。通过此功能可以快速定位到系统中通信故障的位置。 完成了屏一和屏二的显示屏配置。点击主界面亮度按钮，进入亮度调节界面，可以看到当前界面中存在两个屏体选项卡，调节亮度时需分别选择不同 同的瓶体拖拽划杆进行亮度调节。如果想要同时调节两块瓶体的亮度，则需要用到多屏管理功能 主界面，点击设置，选择多屏管理功能，思路是将左屏屏一和右屏屏二设置为一个组合屏，故组合屏数量为一，点击配置， 可以重命名组合平。此处以 demo 为例， 由于该组合瓶下存在瓶一和瓶二两个瓶体，故瓶体个数为二，点击配置。 此时界面下方出现了两个方块，分别代表组合平下的两个瓶体，需要鼠标右键单击选择对应的瓶体信息，方块一选择平一， 右键单击方块二，选择平体二， 点击确定。再次回到亮度调节界面时，之前的两个瓶体选项卡成为了一个组合屏选项卡， 当拖拽划杆时，左右两侧平一和平二的亮度同时改。 多屏管理不仅可以应用在多张发送卡及连拼接待载的大屏，也可适用于向租赁现场的多个屏体单独控制、统一调节亮度的场景。 以上就是显示屏连接及多屏管理的设置，感谢您的观看！

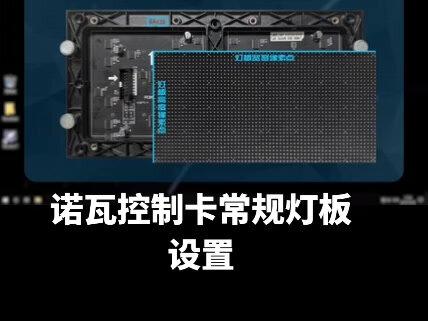

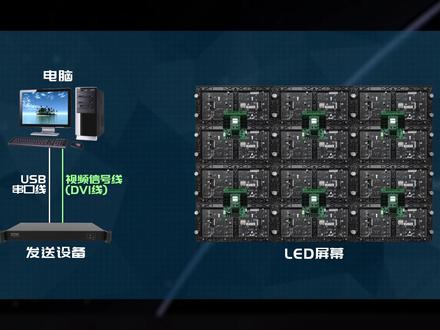

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将为大家介绍诺瓦 lct 软件中的智能设置功能， 该功能的目的是点亮灯板，使单一灯板能够正常工作，正常显示视频源信号。 在开始智能设置前，首先要确认带点亮灯板的信息，包含驱动 ic 型号密码 ic 型号灯板的宽度像素点 与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 ui sb 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连。 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备，并确保发送设备和接收设备之间的网线连接正常， 确保接收卡与灯板的排线连接正常。这里有几点需要特别注意， 一、确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡哈布版的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。 因 windows 十系统的显卡设置与 windows 七略有不同，以 windows 十系统为例，具体的操作为电脑桌面，单击右键，选择显示设置，点击打开， 进入设置界面之后找到缩放与布局，将缩放与布局的百分比调整成百分之百。若设置为其他 插百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误， 将分辨率调整成大于等于 led 显示屏的分辨率， 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始登板智能设置，双击打开诺瓦 l c t 软件，打开软件后找到登录 who， 点击选择同步高级用户登录，输入密码六六六或者 admin， 点击显示屏配置，然后点击下一步。 在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致， 点击设置。设置完成之后点击刷新，查看设置是否成功， 点击接收卡，点击智能设置，点击下一步。在智能向导一 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号， 我们演示所用的登版 ic 型号是 s m 幺六零二六，不在芯片列表内，则可以选择通用芯片，点击确定 我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的密码 i c 型号为七四 h c 幺三八。点击下一步。 接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。 在智能向导二，灯板显示全黑，选择全黑，点击下一步。智能向导三，切换到手动， 根据灯板显示什么颜色，则选择什么颜色，依次类推。设置完之后点击下一步。 智能向导四中观察灯板实际亮多少行或列进行填写，这一步也可以判断灯板使用了多少数据组，即用灯板总行数除以所亮的行数就等于数据组数。 智能向导五，根据灯板所亮的行数或列数填写后，点击下一步，进入智能向导九 时，灯板会有指引像素点闪烁，需要根据灯板闪烁点的位置按顺序在软件上点击对应的位置进行秒点， 若发现一定的规律之后，则可以点击智能生成， 然后再次观察指引点进行对应的描点，此时也可以通过键盘的上下左右键进行设置，设置完成之后，软件会提示走线绘制完毕，点击确定，点击下一步， 此时智能设置已经完成，用户可以在此界面保 存该登板的信息，输入登板名字后点击完成，方便以后使用。 至此，可将电脑鼠标移至电脑左上角，可观察灯板的显示情况，检查灯板是否显示正常， 整个智能设置就已完成，感谢您的观看！

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将为大家介绍诺瓦 lct 软件中的智能设置功能， 该功能的目的是点亮灯板，使单一灯板能够正常工作，正常显示视频原信号。 在开始智能设置前，首先要确认带点亮灯板的信息，包含驱动 ic 型号密码 ic 型号灯板的宽度像素点 与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 us 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连， 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备， 并确保发送设备和接收设备之间的网线连接正常，确保接收卡与灯板的排线连接正常。 这里有几点需要特别注意，一、确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡哈部版的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。 因 windows 十系统的显卡设置与 windows 七略有不同，以 windows 十系统为例，具体的操作为电脑桌面单击右键，选择显示设置，点击打开， 进入设置界面之后找到缩放与布局，将缩放与布局的百分比调整成百分之百。若设置为其他 插百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误， 将分辨率调整成大于等于 led 显示屏的分辨率， 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始登板智能设置，双击打开诺瓦 lct 软件，打开软件后找到登录 you， 点击选择同步高级用户登录，输入密码六六六或者额的命，点击显示屏配置，然后点击下一步。 在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致， 点击设置，设置完成之后点击刷新，查看设置是否成功， 点击接收卡，点击智能设置，点击下一步。在智能向导一键 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号， 我们演示所用的灯板 ic 型号是 sm 幺六零二六，不在芯片列表内，则可以选择通用芯片，点击确定 我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的密码 ic 型号为七四 hc 幺三八。点击下一步。 接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。 在智能向脑二灯板显示全黑，选择全黑，点击下一步。 智能向导三，切换到手动，根据灯板显示什么颜色，则选择什么颜色，依次类推。设置完之后点击下一步。 智能向导四中观察灯板实际亮多少行或列进行填写，这一步也可以判断灯板使用了多少数据组，即用灯板总行数除以所量的行数就等于数据组数。 智能向导五，根据灯板所亮的行数或列数填写后，点击下一步，进入智能向导九、此 时灯板会有指引像素点闪烁，需要根据灯板闪烁点的位置按顺序在软件上点击对应的位置进行秒点， 若发现一定的规律之后，则可以点击智能生成， 然后再次观察指引点进行对应的描点，此时也可以通过键盘的上下左右键进行设置，设置完成之后，软件会提示走线绘制完毕，点击确定，点击下一步， 此时智能设置已经完成，用户可以在此界面保存 存该灯板的信息，输入灯板名字后点击完成，方便以后使用。 至此，可将电脑鼠标移至电脑左上角，可观察灯板的显示情况，检查灯板是否显示正常， 整个智能设置就已完成，感谢您的观看！

大家好，我是小诺，欢迎收看诺瓦课堂，本期视频将介绍多功能卡设置，目的是了解多功能卡的功能和使用操作，可智能控制瓶体供电及断电等。 首先我们来介绍多功能卡硬件，多功能卡硬件包含了通信接口、功能接口和一些元器件。介绍通信口有两种，一种是 rs 二三二， 这里用的 r s 二三二是交叉线，一种是网线接口。 功能接口包含了八路电源控制接口，四路外接设备接口，外接设备可接三 d 外设发射器、光探头、三点五毫米音频接口， 这是时钟芯片，主要是管理本版时间，这是湿度传感器，可检测多功能卡周围的湿度。 其次我们来了解多功能卡的连接位置及安装位置。 多功能卡硬件连接通常为两种，第一种，控制室离瓶体很近时，可使用 r s 二三二连接， 如图所示。第二种，当瓶体离控制室在一百米范围以内，一般使用网线，如图所示。 最后介绍多功能卡功能，多功能卡电源管理功能硬件连接如图， 每一路端子的功率分别是交流二百五十伏三安、直流三十伏三安。 每个端子能接的交流接触器或者其他电器键数量是根据后端接的交流接触器线圈或者电器键的功率决定的。 打开诺瓦 lct 软件， 点击登录，点击高级用户登录，输入密码六六六，点击确定，点击多功能卡。进入多功能卡界面后，左边操作区上面的文字和下面的图标功能一样， 点击添加。添加方式有两种，串口连接和网口连接，通常选用网口连接，再添加多功能卡界面，可以看到通信口发送卡序号，网口序号和名称， 名称可根据自己的使用习惯进行更改。填写好之后，点击确定左边的功能区，可以看到电源管。 在电源管理板时间处可以读取多功能卡的时间， 在设置之前可以读取多功能卡时间是否和当前的实际时间一致，如果不一致，修改电脑的时间，保持和实际时间一致。 然后点击设置，将电脑上的时间应用到多功能卡上，点击设置备注，可以每个多功能卡的每一路命名，方便后续维护使用。 启用延时设置每一路的上电延时时间。 紧急停止是在特殊情况下，点击紧急停止，八路电源管理将断开，瓶体上供电也随之断开。 故障排除后要正常使用，需要点击全部启动，再去设置每一路开关才起效。 刷新是刷新电源管理板当前的状态，旁边这八个闪烁点是每一路的状态，绿色闪烁表示开启，黑色表示关闭。 从左到右是第一路到第八路。控制方式分为三种，手动控制、自动控制、 软件控制、手动控制应用场合主要是一些环境光变化不大的场合，如室内固装平体要开启或关闭哪一路就在对应的位置点击启动或停止。 自动控制应用场合主要是一些环境光变化比较大、变化频次比较高的场合， 如户外固装点击自动控制，可以设置每一路的开启时间和关闭时间。 开启时间、关闭时间根据客户的需求进行设置，建议在每一路开启时间和关闭时 间相差几秒，设置好之后点击发送。 软件控制应用场合主要是多个时间段控制或者指定时间控制瓶体断上电的一些场合，如工业园区等场合。 选择软件控制，点击编辑，选择电源路数，选择日期，修改开启或关闭时间，点击添加，点击确定， 点击日志查看，可以看到最近多功能卡的使用情况。复制可以复制当前 的设置，在另一张多功能卡上点击粘贴就能复制上一张多功能卡的设置设置。要注意的是软件控制和手动控制必须连接控制信号线， 监控资料可以监控到多功能卡的温度、湿度以及工作电压。外设设备可接四路外设设备可接光探头 n s 零六零三 d 发射器 e m t 两百。 添加完成之后点击刷新可以查看状态， 点击保存到设备中，我们这里添加的是光探头，可以看到多功能卡能检测到周围的环境光， 根据环境光来调节瓶体亮度，具体可以参照我们的零六亮度调节。视频 程序加载主要是用来修改多功能卡内部的程序，主要增加新的功能，修复 bug。 在此界面点击一下输入六六六八八八把在官网已经下载下来的程序，在程序路径里点击浏览进行选择好之后点击确定，然后点击更 更改，更改完成之后点击刷新，查看是否更改成功。 音讯管理是在音频信号通过控制系统时，这里提供音频输出。如果是音频线直接将电脑和发送设备连接，那么就选择独立通道。 如果是通过 hdmi 信号线传输视频和音频信号，在这里就选择 hdmi 通道， 选择好之后点击设置，然后再刷新一下，查看设置结果，就可以完成设置。以上就是多功能卡 设置的介绍，感谢您的观看。

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将为大家介绍诺瓦 l c t 软件中的智能设置功能。 该功能的目的是点亮灯板，使单一灯板能够正常工作，正常显示视频源信号。 在开始智能设置前，首先要确认带点亮灯板的信息，包含驱动 ic 型号密码 ic 型号灯板的宽度像素点 与灯板的高度像素点。其次，我们需要进行正确的硬件连接。我们使用 us b 串口线和如 dvi 线的视频信号线将控制电脑与发送设备相连。 其中 usb 串口线的作用是传输控制命令。视频信号线是为了将图像信息传输给发送设备，并确保发送设备和接收设备之间的网线连接正常， 确保接收卡与灯板的排线连接正常。这里有几点需要特别注意， 一、确保带点亮灯板连接在与发送卡设备网口一连接的第一张接收卡上，且与该接收卡哈布版的第一个卡槽相连。二、 确保诺瓦发送卡设备直接连接电脑且关闭缩放功能，未连接任何第三方设备。三、确保控制电脑为复制模式显示，且分辨率缩放为百分之百。 in windows 十系统的显卡设置与 windows 七略有不同，以 windows 十系统为例，具体的操作为电脑桌面单击右键，选择显示设置，点击打开， 进入设置界面之后找到缩放与布局，将缩放与布局的百分比调整成百分之百，若设置为其他 差百分比，就会对分辨率进行拉伸。智能设置中映射在灯板上的信息将会错误， 将分辨率调整成大于等于 led 显示屏的分辨率 下面我们找到多显示器设置，点击下拉菜单，选择复制这些显示器保留更改，更改完成后关闭界面， 下面我们开始登板智能设置，双击打开诺瓦 l c t 软件，打开软件后找到登录 who， 点击选择同步高级用户登录，输入密码六六六或者 admin， 点击显示屏配置，然后点击下一步。 在发送卡界面找到原配置，将分辨率更改为与显卡输出分辨率一致， 点击设置。设置完成之后，点击刷新，查看设置是否成功， 点击接收卡，点击智能设置，点击下一步。在智能向导一 界面，首先选择带点亮灯板的模块芯片，点击选择芯片类型，找到在灯板上看到的驱动 ic 型号， 我们演示所用的登板 ic 型号是 s m 幺六零二六，不在芯片列表内，则可以选择通用芯片，点击确定 我们演示所用的灯板宽度为六十四像素点，高度为三十二像素点， 所用的密码 i c 型号为七四 h c 幺三八。点击下一步。 接下来的软件设置均根据灯板的实际显示进行选择，请注意右上角的灯板实时显示情况。 在智能向导二，灯板显示全黑，选择全黑，点击下一步。智能向导三，切换到手动， 根据灯板显示什么颜色，则选择什么颜色，依次类推。设置完之后点击下一步。 智能向导四中观察灯板实际亮多少行或列进行填写，这一步也可以判断灯板使用了多少数据组，即用灯板总行数除以所亮的行数就等于数据组数。 智能向导五，根据灯板所亮的行数或列数填写后，点击下一步，进入智能向导九、此 时灯板会有指引像素点闪烁，需要根据灯板闪烁点的位置按顺序在软件上点击对应的位置进行描点， 若发现一定的规律之后，则可以点击智能生成， 然后再次观察指引点进行对应的描点，此时也可以通过键盘的上下左右键进行设置，设置完成之后，软件会提示走线绘制完毕，点击确定，点击下一步， 此时智能设置已经完成，用户可以在此界面保存 存该登板的信息，输入登板名字后点击完成，方便以后使用。 至此，可将电脑鼠标移至电脑左上角，可观察灯板的显示情况，检查灯板是否显示正常， 整个智能设置就已完成，感谢您的观看！

啊，小朋友，你是否有很多爱好？ 当软件提示未检测到发送卡时，我们该怎么办？点个红心我马上告诉你！首先六种原因要明确，串口线未连接发送卡未供电串口驱动未安装电脑防火墙勿拦截电脑串口被占用或冲突 ip 地址跨网段 一、创口线连接没有连接 usb 线是导致未检测到发送卡最常见的原因之一，检查下创口或拔插一下 usb 线，即可确认创口线的连接状态。二、发送卡未供电检查下是否忘记开启发送卡电源开关，或者发送卡所连接的电源接口故障。三、创口驱动未安装 进入电脑设备管理器，查看菜单中是否出现抗口，并带黄色感叹号，如果是重新下载安装软件即可解决。四、电脑防火墙误拦截 我们的电脑都默认开启了防火墙，但及个别情况下会遇到误拦截的情况，我们可以通过关闭防火墙来解决。五、电脑创口被占用或窗冲突打开我的电脑属性，查看并修改抗口。六、 ip 地址跨网段网口控制的时候，需要在电脑网络识别器中查看更换网段，确保控制电脑以及发送卡在同一局网内。 总结，以上六点是我们排查此问题的基本思路，我们先将问题定位缩小到发送卡控制电脑及创口线，然后依次排查，就能找到问题的根源。当然，如果出现依然无法解决，欢迎随时找小诺进入支持哦！关注我，下期教你们！显示屏亮度不一致怎么办？

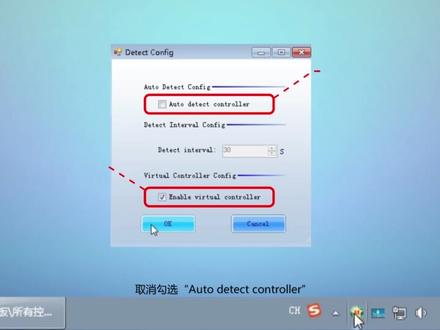

电脑直连接收卡同步控制系统框架，无发送卡模式，此类系统采用电脑直连接收卡的方式控制。 led 显示屏电脑的千兆网络接口负责传输数据至接收卡。 电脑控制节目员的编辑控制软件 nova lct 对接收卡进行相应参数设置。接收卡接收千兆网卡传来的信号瓶体显示不同的图案及视频。 千兆网卡连接步骤，操作前请确定设备已经连接成功。现以 win 七系统为例进行说明，一、查看接收卡规格，确认其支持千兆网卡连接。 二、打开 nova lct， more several provider 也相应启动，右键登机。 more several provider 选择 detect config 取消，勾选 auto detect controller， 勾选 enable watchover controller， 登机 ok。 再次右键单击 more several provider， 选择 select network card， 选择相应的通信口，单击 ok。 三、在 nova lct 主界面，单机系统选择重新连接。连接成功，设置结束，否则继续进行下一步操作。 四、启用本地网络，设为千兆网卡，并调节为一点零 g b p s 全 双工模式，右键单机电脑，打开控制面板，选择网络与共享中心，选择更改适配器，设置， 右键单机本地连接。单机属性，继续单机配置，查看高级选项，在属性里选择速度与双攻属性并查看值，选择一点零 gbpf 全双攻， 在 nova lcd 主界面单击系统，选择重新连接。

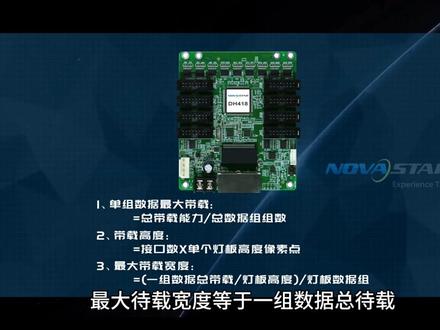

大家好，我是小诺，欢迎收看诺瓦课堂。本期视频将介绍数据组及数据组交换功能，目的是了解数据组和接收卡待载关系， 解决当数据组错位画面显示不正常时，可调整数据组使画面正常。首先介绍数据组定义， 在开始介绍数据组前，首先了解一下灯板的接口定义信息包含， r、 j、 b、 a、 b、 c、 d， e、 c， l、 k、 l、 a， t， o， e， g、 n、 d， 其中 abcde 为扫描信号， clklatoe 为智能信号，而 gb 分别是红色数据、绿色数据、蓝色数据。 因实现全才显示，是通过 rgb 组合来实现，所以把 rgb 的组合称为数据组，有几组 rgb 就有几组数据组，如图有两组 rgb， 所以此接口为两组数据。 其次了解数据组和接收卡待宰的关系，在接收卡待宰像素点一定的情况下，数据组越多，单组数据待宰像素点越少。例如 使用 dh 四幺八接收卡，灯板大小为六十四乘六十四像素，从规格书得知， dh 四幺八接收卡总代表能力为二五六乘二五六像素点，自带八个哈布七五接口，总共十六组数据。 从上可以得知，接收卡单组数据最大待载等于接收卡总待诊能力除以接收卡总数据组数。有以上公式，可计算出 dh 四幺八单组待载为四零九六。 接收卡待在高度等于接收卡接口数乘以单个灯板高度像素点，那么可以得知最大高度为五幺二项。 接收卡最大待载宽度等于一组数据总待载除以灯板高度，再除以灯板数据组计算得知最大待载宽度像素点为幺二八， 这时接收卡可待载幺二八乘五幺二像素，因通用芯片的灯板显示效果和单组数据待载有关，数据待载越小效果越好， 所以也可以让接收卡待在六十四乘五幺二像素。最后介绍数据组交换功能，若灯满排线插错哈不接口会导致图像拼接不正确，如图所示。解决该问题可登录 诺啊 lct 软件，点击登录，在高级用户登录，输入密码六六六或者艾特密，点击显示屏配置，点击下一步， 再点击软件接收卡界面，点击更多设置，点击对开数据组扩展， 在数据组扩展栏选择与接收卡匹配的数据组，不同的接收卡数据组组数不一样， 选择对应的组数据，没有勾选，软件默认是十六组数据，选择之后点击确定，点击数据组交换，弹出一个对话框，选择发送方 是可以选择所有接收卡和指定接收卡，所有接收卡调整后会把调整效果发给所带仔的接收卡，指定接收卡发送到指定的某一张接收卡， 根据现场情况进行选择，点击确定。进入数据组交换界面， 点击该界面左下角启用数据交换观察平体显示，平体显示的数据组填写到对应的位置上， 把插错接口的对应数据进行交换，依次类推，数据组交换是以接口为单位进行交换，设置完成后 点击发送，再点击应用关闭界面，检查箱体是否显示正常，正常后点击固化 整个数据组交换的操作就已完成，感谢您的观看！

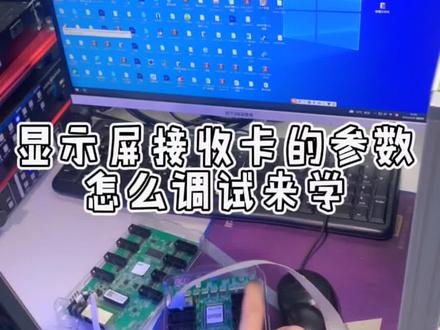

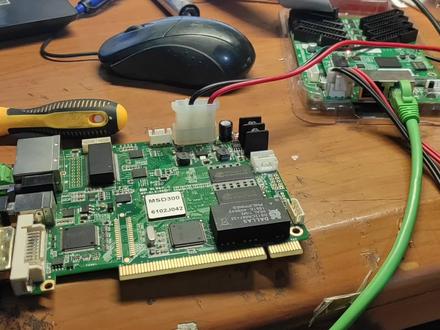

哈喽，大家好，今天给大家调一个 pis 模组参数，看如何智能设置。首先就这个卡供电排线插好， 然后处理器的网线接到交卡上调试线，我们打开这个调试软件，诺瓦的，我们这张卡就是诺瓦的七五零八，这样未检测到，发生卡消失之后，说明我们那个调试线已经连接正常，然后登录同步高级登录密码三个六，打开显示屏配置下一步， 然后交卡，从交卡读取，读取失败，然后我们可以看一下我们这里的芯片，第一排这是我们的芯片 fm 六幺二四， 然后房管的话就是这里，一般的话我们可以默认是幺三八的 e 码，现在参数是正常的，我们可以直接把它宽度改到幺二八，高度五幺二，移位时钟调到十七点九，然后把这个 调到幺九二，发送到接收卡，然后充值接收卡坐标，然后正常没有问题。然后我们如果是正常调平的话，需要根据我们卡的接收卡的行数列数有多少个， 然后根据我们平的宽高，一般的话宽度是幺二八，高度我们可以根据这个灯珠是六十四高，我们有几张板子高，我们就是六十四乘以几，我们可以默认他是五幺二八的板子高。然后呢接着看整个调平步骤就完成了，如果有需要的话可以评论区留言。
