每天学习一点新知识。大家好，我是你们的朋友郑源，今天呢，我们一块来学习一下 solidworks 中放样这一个命令如何来操作。首先呢咱们先看一个图片，很多同学都不知道什么是放样， 所谓的方向就是看见这一个图片之后啊，大家看一下，这上面是个圆的， 这下面呢，他是个方的，这样大概就是这样，下面是个方的，然后呢他这个圆的跟方的中间这个过渡的这些面啊， 就叫放样，就是这样上面一个形状，下面一个形状，然后把它平滑的 过渡过来，在 solidworks 中就叫放样。咱们实际来看一下， 这里有一个图，大家看一下，我把它点亮，这个蓝色的这个地方就是通过放样得来的。咱们一步一步来看， 首先呢他第一步，他第一步是画了这么个一个圆柱，画了一个圆柱。第二步呢，他是做了一个基准面， 哪一个基准面？你看做了这么一个基准面，做这么一个基准面的目的是为了做下一个基准面，你看做这个基准面二， 基准面一，你看是通过我们原来的最初的基准面旋转得来的，然后基准面二呢， 是他通过这种平移平行过来的，这次做基准面的命令我们在前面都学过，在这边只是只只不过说一下啊。然后呢第三步他就是放样了，你看放样他通过放样是怎么样？他是通过两个， 一个草图，你看这个草图在这个基准面上的画一个椭圆，然后呢再通过这一个，这一个圆，把他们两个平稳的过渡过来的，咱们把这个方向给删除掉，咱们自己来操作一下，看一下 前面这一些草图，我前面也已经讲过，大家可以通过前面的课程自己学习一下如何在基准面上画草图。当我们画好 这些草图之后呢，我们就开始做放样，首先呢咱们还是特征选项卡，这里特征选项卡它里有一个放样，这样有一个放样的命令，咱们点一下这个放样的命令。 第一步他让我们选择轮廓，你看点一下方样的命令之后，他会出来这么一个方样的属性管理器，在这个轮廓里面咱们就挨个选这个轮廓就可以。 第一个轮廓呢，因为咱们一共就两个轮廓，一共两个轮廓的话，咱们就不分嗯，前后了，就是先选哪一个都可以。咱们第一步选择这个小圆，小的椭圆，然后第二步呢？嗯，第一步选择小的椭圆之后，他会在这个轮 括里面显示你刚才选的这一个草图，然后继续我们选第二个，你看选第二个他马上就会出现这么一个方样的预览，出现这么一个方样的预览之后啊，咱们点一下这个对号，你看他就完成了这一个方样。 当我们如果选上这个方样之后啊，选上第二个轮廓的时候，他有可能他就不显示这个预览，是什么原因呢？有可能这一个 这个，嗯，什么呢？这一个点啊有可能不对，你看转到这他就会形成不了，把它转到这，你看有可能就形成了这就是一个方样的位置的原因。 你看当我们这两个点在这一条直线，这一条直线，特别就是在一条直线上的时候啊， 没有斜线的时候，你看他就形状就特别的好看，这就是一个放样的一个操作。然后放样完毕之后，咱们点这个确定这就完成了，这就是一个放样。好，谢谢大家。

大家好，我是小亮，前段时间有位粉丝朋友问我这样一个产品怎么样画出来啊？ 然后呢？我说我们可以用放样，后来他就大概画出来这样一个，但是他又为了一个难题就说他用放样画完之后呢不能展开， 如果他说不能展开的话，我估计他可能就是用实体里面那个方样啊做出来的啊。其实我当时想说的是用板筋里面的方样来做就可以直接展开了吗？你实体做完之后我们就还要通过曲面去把它给展开， 那样就挺麻烦的吗？是不是？呃，具体我是怎么弄的嘞？我们一起来看一下啊。当然了，这个东西我就画这几个玻璃这个样子就好了啊，这些地方我就不画了，因为毕竟这些东西也还是蛮容易的，再加上的话时间也太长了啊。呃，我们先直接就在 随便找一个基准面吧，就前置基准面是吧？我们随便先画一个多边形，因为他这个看出来像是一个有多边形的吗？是吧？我们就不用直接去画这几个面的，你看这个看出来也是的，对吧？那我们就先画一个多边形，多边形的话直接在中间 呃，八个吧，然后给他一个大小，我就给他一个两百吧， 把它完全定义啊，这个这个点，给这个点，让他水平啊，中心点保持水平好可以了，然后我们再画第二个，第二个的话我们再给他做一个基准面，就在前日基准面上面做， 呃，就五十吧， 五十少了就打一百了，放在下面。好在这个基准面上我们再画一个多边形， 同样的话，呃，刚才是去了一个两百五吧，然后也要把它给叮一下。好， 这个是画好之后我们还有个东西要画一下啊，你看他这里是有点幅度的，是吧？他的原图也是的啊，他这个实物也是的，这里有点幅度的，所以我们要把这个幅度也画出来，虽然我不知道是多少尺寸，但是大概画出那个意思啊，大家知道这个方法就好了。嗯，我看一下哈。 前日记里面。那我们可以先在前日记里面画一个， 用我们的这个， 用这一个啊，用第三个三点圆弧往这里点一点，这里点一点是吧？大概给他一个弧度，他这个幅度是多少？这个幅度是就给他一个一百的幅度吧。好，一百这个好了。然后呢？ 这位朋友啊，可能就是他只可能就是说用这个实体里面的放样，放样之后 然后再给他一个引导线画出来的，我估计可能这样子他不能展开的嘛，但是我想跟他讲的时候，我就直接用板筋这里面这个方向，用这个方向，这个时候我还需要一个这样的线啊，我在这里画一个，那我先再做个 出现，当然了方法的话肯定不只是说我这一种啊，只是说这是我的一个思路，大家可以参考一下。 呃，就随便画一个就可以了，然后我们再做一个基准面， 好在这个基础上面我们再画一个， 没点到再画一个 这个字挡着了，好麻烦呢， 大概就是一百 好，跟他一样的，现在就可以了。我们一般说到放样的话，可能大多数大家都想到的就是说一个上一个下，对吧？其实我们也可以一个前一个后一样的放样的啊，那你看啊。呃，比如说 我们在钣金地日里面来，然后点放样是吧？后面一个前一个后这样一样的可以放样的是吧？我们确定， 而且他一样这个时候就可以展开了，如果那个朋友他理解的话，他就不会跟我说展不开了，像这样的话的话就不会展不开了，是不是因为这直接是版型做的吗？不可能会展不开，在还有一个 就是说他这里看起来是有好几块的，应该都是一样的啊，你看他这个来是吧？有好几块。那我们是不是可以直接 真厉害嘞，就不用一个个去画了？你如果是说不一样的话，那你就一个个的画，就要慢慢一点点，或者你画好的再把它切出来也行。那我们先就按照一样的来画啊， 这一个这个是给他一个基准轴，然后我们用我们的圆轴正列是吧？点上 你看。呃，我记得他当时是跟我说是六个，好像是啊，他自己画了三个。聊天好像是这样说的。 那比如说如果是说啊，你不需要这么多，你也给这点填角度，我当然我现在不连角度了，你可以填角度，然后填多少个他自己会形成那么多。也可以就像现在这样子的，我们不连，我们直接在这里跳个十里就可以了。比如说我们这个是不要的是吧？这个也不要，这个也 也不要，你看几个啊？这一二三四五五个也不行，那就四个吧， 就一半呢。好吧，你看就 ok 了，这样的话这几个都出来了是不是？而且我们这个地方盒子还是蛮不错的，板筋吗？不都是这样盒的吗？这里刚好有一条缝隙焊上去，如果是，如果是要用板筋画的话啊， 那位朋友他跟我说要展开，那你板一般展开都是板筋的吗？这就 ok 了，这个时候你会发现我画的这些地方其实都是辅助线，你看我们这个线，草图一其实也就是辅助线而已，草图二我们也是辅助线， 也快了，草多二就这个吗？我们也是辅助线，还有包括我们这个基准轴 也是辅助的，是不？这个线也是辅助的，这个这就是我们要达到的是不是？然后你再需要画的话，你在就可以在这上面画，展开也没问题是不是？如果就是说啊，你是玻璃是吧？我们可以大概随便选一下， 就来个透明的吧， 这个透明好像不是特别好看的样子啊，我没有搞那些啊，小金球那些东西， 其实我平时很少搞这些东西，因为我喜欢，就是说做出来能够展开就好了吗？能够生产就行了吗？就没有去搞那么多好了。其实大家这个东东呢，其实你一理解的还是蛮简单的啊，大家就按这个方法去做试试看啊，这位朋友可以试一下。好了，今天就给大家说到这里了，谢谢大家，我们下期见。

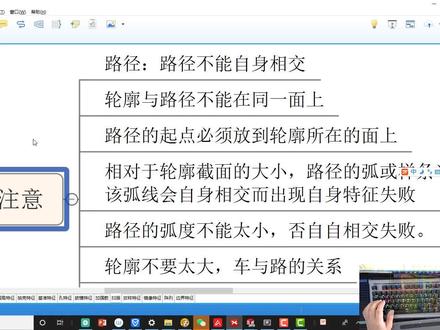

注意事项，注意事项，就是为什么失败，就这么几个地方需要你注意。第一个，路径不能自称相交，就是路径，路径不能交叉，比如你是闭合的你，你别围成一个圆，可以， 你路径和路径是不能本身相交的啊。第二，路径与洁面不能同移在轮廓上，这我们说了，证明是指尖必须要垂直，是吧？ 路径的起点必须放在轮廓的面上，对，是要注意的啊，你看放在那个起点处就可以。 相对于轮廓的大小，路径的弧和样条线的半径不能太小，否则扫描特征在经过该弧线时会产生自身相标，而出现自身特征之外。我们 刚才说了路可以宽一点，但车不能太大，这个意思相通的，明白吗？觉得路径的弧度不能太小，否则自身就相交了，相交就会失败。轮廓不能太大，车与路的关系急转弯车大过不去，这样你就便于理解了 啊，这是关于注意事项。好，那么圆形结面的话，扫描扫描有切除啊， 轮廓会选择圆形洁面，你可以不用去绘制这个洁面。这什么意思呢？就是说 如果说肯加恩啊，我这一条路径，这里有一条路径，那这条路径呢？是 比如说在前视图吧， 这样啊，看到吧，这注意这样的，然后呢？我，那我现在呢，直接就是选择扫描， 所以这个时候你选择圆形轮廓直接去点，他就出来了，明白吧？你不需要去换，如果是圆的，他自动生成，那这个大小呢？比如说是十， 你可以选择二十，他就变宽了，这能明白吧？啊，那如果老师我做的是圆管，也可以 勾选薄壁就变成圆管了，看到吗？你做一个带某某管的东西啊，要搞水暖啊什么的，他太方便了， 直接就可以管，而且这管是带造型的，明白了吗？啊？这个要注意，那么我们在扫描的时候呢，我们也可以切除， 比如说这种，我我我在这里把它切下来，这也是可以实现的啊，这叫做扫扫描切除， 那这个扫描切除这条线再来看一下，你也要正常去画就可以了啊，正常去画，那么我们来看一下关于 扫描切除， 比如说这个这个图形， 你看对吧？我我这里是不是画了一条线？还可以啊？我我我这样子直接用扫描切除也是可以的，我用圆形的，你看着我选这条线， 看到了吗？但是我这样一确定啊，他是切下来的，明白了吧？就我在这里挖一个准备的造型，而且是成一个顺序的，我就可以这么挖下来了，所以他很他很实用，我个人感 感觉扫描非常强大啊，非常强大的一个秘密。那么在这个扫描的过程中，难道这条线就一直是一个造型吗？不一定， 那我我这条线可以作为引导线，这个引导线是什么意思？引导线可以让它变形呢？比如我做一个这样，这样图形你怎么扫？ 因为他是变的，你看这个结面，他有的地方宽，有的地方窄，有的地方很窄，有的地方很宽，看到了吗？那这个就很难搞，那这个时候我们可以加引导线就可以，那这样的怎么做？这个就有难度啊，等你理解了就行了，就多了一个引导线， 你看，比如说我，现在我这个扫描呢，简单一点，我这个圆的啊，我在这个描上画， 我画一个圆形对吧？那这多大的呢？这个无所谓，你自己定啊，自己来定一个大小就行。这个没关系的， 给他一百好了退出。这是我的路径。那如果我一一个圆沿着个路径那就很简单，就是个圆环吗？对吧？那我现在呢加个引导线，加个什么的引导线呢？哎， 那个我先草图绘制啊，但是切切记不要在这个圆圆上面去画，必须要重新去找到这个上市面 引导线跟路径必须是在一个面上啊， 别说我就随便这样画了一个造型， 然后灯一下呢显得无限延伸的。哎呦我去怎么回事？ 没了 他便于控制这个造型呢，我们现在就说该对称的地方呢，给他加上对称。 好，那么现在呢咱呢给他 加个标注让他变成 这些尺寸大家不要 看啊，其实我是随便随便去输的，我其实就是想让他约束好 这个定义不了定义到这边，那么就不要定义了啊。那这个图呢现在他还是动的啊， 还是冻的，还有哪个地方没卡住啊。 好了完全定义了。看到了吧，只要他完全定义我们就不管他了，我假设就就这么个造型啊。呃，比如说这个二十七变大一点，二十七让他变成三十吧。 好了那这个是我的引导线，这个引导线你可以理解为是变形线， 就我我想让他按照说白了就是啊，一个是路径，但是他他这个是不变形的吧。那我加一个引导，就是让这个洁 面再进行在路径上跑的时候可以变大变小变大变小，明白这意思吧？因为他往里这个圆就小了，往这个圆大了，往这边圆小了，往这边圆又大了。那谁在控制了？他路径只控制着一个绕他一周， 而引导线呢？就控制着他干嘛？有的地方大，有的地方小，有的地方大，有的地方小，明白了意思吧？然后接下来我们很明显肯定要开始画那个，就是我应该在这个竖着面上画，对吧？ 我想想，对，我应该在竖着这个面上画吗？你跟他垂直的关系， 那我应该在哪个面上？肯定不是这个，那这个面上，我看这肯定是不行，你看对吧？ 伸出这个面，看明白了吗？哎，可以啊，然后这个时候你就随随便瞎画就行，因为这个圆是个变量。好，首先第一个让他跟他 首先重合一下，对吧？重合了以后呢？让这个在他上也 需要重合的，这样他不就是两边一样大了吗？是吧？然后这个时候呢，我们给他加个点，因为这他没有点，加个点，让这个点跟 这个地方形成一个船头，他这就过去了，你看现在啊，他这是正好就卡在这个上面了吧，他只要围着他跑就行了， 跑起来了啊，只要能跑起来，咱不管他了啊，跑起来也不管他了。然后呢，我们现在就开始启用扫描了， 在请扫描的时候，草庐山不动啊，这个路径就是他，现在我们一看他现在就出来个环，对不对？那我现在只要给他把引导线给他一加， ok 了，看明白了吗？确定，嗯，这样的一个造型就出来了， 明白这意思吧？啊？这个意思就相通的，就是你以后注意，就是如果你在变的过程中他还要有个大小的变化， 这个圆你看有大有小，他是按照大小来变的，是不是他都是圆的？但是他有的地方大，有的地方小，这个地方就是什么呀？引导线来决定的啊？我这个引导线是随便画的，但是你 明白这个含义，就是引导线就改变它的形状，小眼睛一按好，这个造型就出来了。

接下来我们再来看下面这种情况，下面重点来看一下关于这样一个封闭类型的一个方向，什么意思？就是说我可以去做一个闭环形式的方向， 什么叫闭法呢？比如说我在做方向时，你说这是一个基本对不对？比，这是一个圆，对不对？这一块呢？还有一个圆，这一块呢？还有一个圆，对不对？我现在想这么去做一圈可不可以呢？ 怎么样？能不能做呢？好，如果你想做一圈，我们来看怎么来？形式线，我们先把这需要用到的鞋面先画一下， 然后再考虑怎么来定。做的 好，先画第一个界面， 比如说我们从这一块我们做一个什么呢？做一个这个朝口吧，中顶至朝口。 好，这个名是四十的， 这个呢是十的，从他到这根线，这是多少呢？三十，三十五的，可以吧？好，然后让这个点和这个点是水平的关系。好，确定行了吧？好，这是一个 啊，这一块给他长一点吧，五十的。好，接下来我们再做第二个界面，我们从这个庙来进化， 对吧？好，再做一个烧烤。 好，这一块给的是二十五的，这块呢给的是一个给五的，从他到他，这个呢给的是二十， 从他到他是数字的关系。好，退出，行了吧？好，这是一个。接下来我们再做一个草绘，从这个上十秒来进行发展，也是做一个槽口，然后提 好，让他和这个是水平的关系。好，这两个之间，比如是五十， 这个呢也是四十五的，这个呢也是一个十的，对吧？好，确定对吧？好，这个好像有点太矮了，给他改一下吧，改成这一块是四十五的。 好吧，做完就这样。好，大家想一下，我能不能够用它，用它，用它，再用它做一个一整圈的一个放养尸体吗？放养尸体可不可以呢？ 或者应该是可以读，因为这种情况是存在的，是存在的，如果你想做怎么办呢？大家可以这样选择放样， 选择第一个读点，再选第二个读点，第三个字母应该是这个点啊，再选他，对吧？这是这样，三个读点，做完这三个之后，有人会说我，你不是想做第四个读点，好，我再选 选项第一个，你发现，哎，你一选就没了，对不对？就是说明怎么样，就是说明怎么样，就这样来做，他行不通，就不能那么来做。 因此呢，如果你想做总办，大家需要注意，我要先把他给他选上，当你在选上这一个的时候，你会发现现在他已经做不了了。为什么做不了呢？因为你这个顺序做的不对， 现在是先有草除二，后有草除三，再有草除一，对不对？现在应该怎么样？应该是先有一，再有二，再有三，对不对？因此顺序不对。如果顺序不对的话，你可以重新给他三个重新选，或者怎么样呢？你也可以选中草除一。你看这里有一个相差案，你对不对？就是往上走， 再往上走对不对？是不是就可以了？所以这些顺势可以进行调，对不对？如果你选错了，完全可以通过这样两岸来进行调，对不对？这种完全没有问题的是 第一个，这个是如果你想实现闭合怎么办呢？好，大家具要想做闭合，我们需要通过选项当中的闭合放样来定做的， 需要用这个来定做，你只有逛了他才才可以实现这种闭合方向。做完之后点确定这里可以读，这样那是不可以了，他会把底牌这一块给你配合上读，这样如果你觉得底牌这一块效果不大好，对不对？怎么办呢？好，大家去， 我可以怎么样呢？再加上一些控制的洁面，那么就比方说我可以再从中间的这个右侧面上，再从下面里面呢，再做一个槽口的物垫，这就可以了，再做一个槽口 对不对？然后选择他倒他对不对？这个是五十的 对不对？这个呢也是三十的，这个呢也是一个五的 对不对？然后让这个点比较合这个点，然后怎么样呢？竖直对不对？好，退出可以了吧？然后怎么样呢？我再去创建方向时，你看这第一个对不对？这第二个对不对？这第三个对不对？第四个呢？主要就是 这当中的就是这个流量好点，他选的就这个 对不对？好，然后想闭合度怎么样呢？好，选闭合方向可以吧？对不对？哎，这就可以，对不对？那所以说你这个节目越多，肯定是啊，越能够实现你想的效果，对不对？就那么有意思啊？做完之后我们点确定这就可以对不对？好，这就是一个闭合 放样保存一下，那所以说呢，我们通过这个会发现，要想创建闭合方向的一定要注意了，要通过这个选项当中的闭合选项来进行实现，这是创建闭合放样的一个操作读的，这是需要大家注意的啊，这是一定 好。接下来我们再来看下面的一个，下面来看一下关于这样一个带有引导线的一个方向，带有引导线的方向， 那么带有引导线的方向呢？和其实我们之前给大家介绍过的带有引导线的扫描差不多，那么说扫描可以加引导线能量，那么扫描当中引导线的作用呢？就是为了能够控制特征的外侧形状的，那么 同样的放样当中的引导线依然是用来控制放样的一个正面形状。那么就比刚说现在我这样给你做一个效果，打开看哈，我们举个小例子 好，比方说现在我去做这么一个图形，我们这样来做就做简单一点的，比如说，哦，这样先做这个上市剧里面当中的第一个画一个圆， 这个比赛是六十的决定，对吧？接下来我们将这个面进行向上的偏移，偏移多少呢？ 在这个面上再做第二个界面，比方说就做一个稍小一点的圆，度量 大小呢？给他是二十五的，三十的度量可以吧？好，确定，大家想一下，按照正常情况，如果你不加任何东西，你要用他俩做方样，是不就是一个小的 连接条都不带，是不是这样子的好，如果你觉得不合适，对不对？怎么样呢？我可以加上一些控制线了，那么就比方说我可以在前十面上做这么一个效果啊，注意啊， 在这个时候呢，你要注意这个点，最好是和他怎么样呢？是一个穿透重复的关系，底边和这个呢 依然是穿透重合好，然后我们去控制，比如说让这个圆弧的大小给他调一下，这个呢是一百零五的，比如说好决定 好，如果是他俩原加这个线，他会得到什么效果呢？首先你一想是不是肯定是这种圆弧的，对不对？你这种类似圆弧效果的一个终结的对不对？我们来看哈，选择他，选择这一个，然后熄火胰岛线去选择这个引导线， 确定也可以，对不对？做没有问题啊，哎，这就是一个带有引导线的一个方向流电，好，这是硬线的流电，如果说我能不能再加上一些呢？能不能再加呢？好，你看哈，假如我再加一个 道具，我们选择，比如说还是一个圆弧， 让他和这个穿透，这个和这个呢，也穿透， 对吧？然后让他这一块比较，半径是八十的，就这样，好，可以吧，然后怎么样呢？我们再从另外一个方向再做几个，我们从这个方向再做一个，那这个点我们怎么样呢？我们用一键能写下来顶顶， 然后是穿透的关系，这个呢也是穿透的，其他线不用管他啊，先不用管他。好，这样我能不能够用这两个圆作为洁面用这样三个线作为一道线，可不可以呢？ 好，大家准备来看哈解放映，选这一个，选这一个，然后怎么样呢？引导线一个选他， 再一个选他，再一个呢？选这一个，然后确定可以吧？对不对？哎，这就可以，对不对？你看是不是就可以了，对不对？所以说你要想再加别的什么隐形，对不对？这都没有问题，所以说引导线你可以加多个，这一点和扫描是完全一致的， 这是这样一个带有引导线的一个方向度电，这个呢也是比较常见的度电，因此呢，当我们想做方向时，如果形状不合适，度电怎么办呢？好，你就加这个 引导线就可以了，对不对？斜面是一种控制方法，对不对？那么引导线呢？是另外一种控制中间走向的一种方法，对不对啊？这是一个。

大家好，我是 cd 朱老师，今天给大家讲一下这个曲面的绘制方法，希望大家喜欢，这个是他的图纸，这里面呢， 这个圆弧半间是八十，那对面的圆弧半间也是八十，这一头的圆弧是二十，这个是二十，这一个是四十，所以这一个是半圆弧，那么这里有一条线， 他是虚线，但是我们可以看出这是一条，这三个高度应当是相同。好，下面我们看怎么做。 当今善死之宰面正是元草图绘制，画一个圆佛， 以这点为圆心，这圆火画一个中心线， 这个数字圆心和这个圆点 重合，这两个点之间的距离是八十，圆弧半径是八十，这个点的这个的距离是二十。 我们再画一条这个中心线，让他，让他镜像一下，选择这条线 进箱，点这一条左边打嗝，这个草图是完全定义，对着草图单间全是鸡仔面，正视于草图，画一条直线， 这一条线水平，这边打嗝，这一个中点和这个点，这一个做一个竖折，这一条线 的长度是八十，高度是二十。好，这个插托也已经完全定业，完成插图 这样三条线下面单肩特征，穿考几合体，直转面，第一直转面，选择选择又是直转面，这里是四十，右边一个直转面， 再单脚穿高，结合体去正面，然后这个删除选择选择右 是急诊面，然后反向左边打嗝，下面在前面这个急诊面上，正视于草图，单接原火。第一点点， 点在这里点，第二点点在这个端点，第三个点在这里添加几何关系，按住 ctrl 选择这个点和这一条线 穿透，然后选择这个点和这一条 也是床头，这个已经完全定义了。再次插图后面也是这样的，在基整面上插头回折， 真是的，画一个圆弧，这个圆心在这里。十点， 这个点和这一条线，这个点和这条线， 这个面隐藏掉，这个面隐藏掉，鸡仔面， 下面再右手指正面正视于插头绘制画一个符，从这一点 划到这一点，这个点和这个符重合， 这个符和这一个线穿透，这个点和这个符穿透。好，这样完全定义 完成插图，然后选择方向曲面轮廓，一个，两个，三个，引导线 一条，两条，三条。左边打嗝能完成， 改变一下颜色，这边大哥有喜欢的点个关注，谢谢。

哈喽，大家好，这里是黑龙教育，那么本次视频呢，我就来为大家解决一个疑惑，那么就是关于在放养中，中心线和引导线的一个区别， 因为其实有很多的同学到现在都不知道这两个功能他具体是怎么使用的。 ok， 所以呢，我来做一期科普啊，视频也是知识的讲解视频， 那么在这里呢，我，我就直接画图，然后呢给大家去做一些演示哈，比如说在这里呢，我做一个路径线， 大家看我画一条大字的一个曲线啊， ok， 好，那比如说我们啊，现在想去做一个有一个洁面，他由粗到细的过程，这时候呢，其实我们只需要去创建什么，我们把我们的一个 洁面啊，把它做上，我这里画一个圆，画一个大的圆，好，那么在这里呢，我再去画一个小的圆，对吧？ ok， 大家注意，那么这时候呢，其实我们在用放样的时候啊，我们用放样啊，这里我直接用曲面放样来做一个演示哈，我们选择两个洁面， 那么这时候呢，问题来了，这条线他是用引导线来做呢？还是用中心线？这时候大家可能你去点引导线，你会发现没有用的，看不出任何变化，对吧？好，其实呢，等一下来跟大家讲，为什么这种情况我们应该用的是中心线， 大家看到没有啊？记住，好，为什么哈？我们先打勾，记住，这种情况你要用中心线 啊，为什么？我来给大家举一个例子啊，我们直接在一个啊，我直接在这个画，我这画一条曲线啊，再画一条曲线， 我画一条稍微的不会太扭的，然后给大家看一下，我们看一个对比啊，我把这一条先复制一个啊，再粘贴过来。 ok， 我把它大概放到这个位置吧，放旁边来。 好，我退出哈，那这时候呢，一样我们来画图啊，比如说我这里一样我加一个洁面，可以吧？ 好，退出，在这里呢，我也加一个洁面草图，直接来。 ok， 好，那么同理哈，其实那也可以快速去复制草，都可以啊，我这里啊直接重新画图了， 我画一个稍微大一点的，这里你可以去画一个椭圆，都行哈，我只是做一下教学的一个演示哈。好，那这时候呢，在这一处啊，你看啊，我在这一处，我去添加， 我们在前四季里面啊，我添加一个曲线的走向，比如说用样条线。好，大家看我走。好，我尽量就不要说形状抖的太大啊，好，这是一条线， 先拉回来。好，大家注意，我们先看左边这个图啊，右边这个图我也不知道等下会不会用到，先不管他。好，左边这个图呢，总共有两条曲线，好，看清楚了哈，其实我们在放映 当中呢，引导线呢，其实他有个要求的，首先他的作用就是引导整个我们 要模型的走向，整个模型的走向它是起到一个引导的作用，那么引导线呢，他必须是跟我们的轮廓是有相交的。注意，你看我这个曲线的点是落在我这个洁面的曲线上的， 你说这条能不能做引导线？不能，因为他跟我这个洁面没有任何关系，大家可以理解吗？啊，因为他曲线落在上面，相当于到时候我这个洁面就会受到这条曲线的影响，你看我慢慢往下走的时候呢，这条曲线就会控制他，把他这个圆，把他拉大啊，比如说你走到下面这里的时候，是变成 这么大了，再往下变得这么大，就是这个点，他会一直跟这个曲线会接到一起啊，就是一开头这个点， ok， 所以呢，这里就决定了，他是以起到一个引导的作用啊。所以呢，我们先来看一下，我们先选择两个轮廓，你看你这时候你去点引导，先点这条， 好，你去打勾，你看到没有，他会提示你引导线他是无效的，他并不与洁面相交。其实细心的同学也可以发现这个图标啊，你看人家图标也是写的很清楚了，是接在边缘处的对不对？就一定是接触的选择，在这种情况，引导线应该是这一条线， ok， 那你看到他没有任何变化，对不对？其实很正常，因为这时候最好你是去选上一个中心线，看到没有？ 为什么我们把它引导线先去掉？首先中心线是起到一个过渡，看到没有啊，最好呢，你这些点啊，是可以互相对应到一起啊，头尾相接，好，那正常 是这么一个效果，对吧？那这时候呢，我加上了引导线，那么我可以起到了一个引导的作用，看到没有？那么右边你可以还可以去加线的啊，我先退出，比如说我把它删了，你在前视图，你继续去画，比如说我再加一条， 我加上这样子的， 好退出，你看。然后呢，我们来做方向 一二，好，中心线啊，有些同学说我们现在不选中心线，可不可以？你先试一下引导线，选择他， 再选择他看下，可以吧，因为只有一条的话，因为自己太牛了，他只是整个模型直接扭过去，他不知道怎么扭，所以呢，我们有添加第二条引导线，那么可以控制他整个前后的形状，那么他侧面是不影响的哦，注意看，我们转过来看 大家有没有看到他的侧面是没有任何变化的。 ok， 因为呢，引导线他只是决定了他那一处局部的变化。有人说这条曲线他控制的只是，你看，从我放大给大家看啊， 他控制只是大概这一个区域而已，再往后啊，这一块啊，已经没有不会受到控制了哈， 他只是起到起到局部的引导作用，那如果说你想四周全部都会受到控制，那么你至少这里还要加一条引导线，侧面要加引导线，一般呢，四条引导线，我也就也就是我们说的啊，四个象限， 四个象限，那四个象限基本上是可以形成一个循环的，那么就可以整体受到控制了。但是我们当前只有两条，所以他只有在我们当前这个方向局部受到了控制，在他侧面九十度转过来，这两侧是 受控制的。 ok， 那这时候呢，你看，你再加上这个中心线，我们点一下， 你会发现这个中心线当前好像没有什么用了，对不对？ ok， 因为本身中心线他只是起到一个整体的过渡效果。好，那在当前已经有两条引导线的情况下，你会发现没什么变化，你看，我们重来，我们先来中心线， 你看正常就是直接由小到粗，对不对？有这么一个过渡中心线，它起到的就是一个整体的过渡， 记住了，整体的过渡，如果说你想做放样，你想做的就是这种由粗到细啊，或者由某一个形状变成另一个形状，然后他整体是不会变化的，那么你这种情况，你可以用啊中心线来做中心线，你就把它放在正中间就可以了。 好，那这时候呢，你再去选择其他线做引导，那么就是在他这个基础上，记住是在当前的这个中心线的基础上去做一些引导，看到没有这个引导操作，那么他四周都是可以受引导线控制的啊，比如说我现在在侧面，可以吧？我在侧面哈，来看我操作啊， 我下面呢，我去加一条引导线，我再从这里捕捉，我连到这边来。好，然后呢我在这里去添加几个点啊，我直接插入几个样，调行字典，然后我们在这里加一个，这里加一个。好， 接下来大家看我调整啊，我调成这样子，可以吧？就是这种 s 型啊，我现在左边是没有加的啊，这是我再来做放样，那记住了，就是最好这个形状啊，侧面 我把它稍微的改的有点曲线型啊，不要说太丑了，赶紧看看好了，我们放样一 啊。好，你看中心线，首先我们做了他整体的一个整体过渡，对不对？那这时候呢，你通过引导线背后约束他背后的一个形状，前面约束他前面的形状，再回过来左边，左边大家是没有的，就我们右侧有一条，对不对？那么右侧加进来， 你看右侧也受到了影啊，影响，左侧呢，稍微有一点点，但基本上没有受影响，对不对？所以呢，你会发现就这种，我们以这种轮廓线作为一个啊， 他其实起到一个局部的一个引导作用，记住局部的引导。 ok， 像这个图，你看我现在把它的一个啊中心线，我把它去掉哈，其实你会发现整个图没有 太大影响，因为有三条引导线，其实基本上整个图已经大智能确定了，不过最好的话，一般如果说你想做这种侧面的啊，做四条引导线是最好的， ok， 就上前后左右形成，形成一个循环，为什么这样说？好，我把它先杀了， 我现在进入这个山地草图啊，我们选择一个镜像啊，然后选择我的前世界的面， 我选择这个要进项的实体啊，进项我选择这个前世纪的面。 ok， 好，我当前的就是有四条做了，一般呢，大家注意，当你有 四条引导线的时候，其实这时候啊，你可以没必要去用那个引导线了，一般你可以直接把他们变成轮廓了啊，我给大家建议是这样子，把它变成轮廓来使用，一二三四，因为 这条线四个象限，我们就是可以形成一个闭合放样，一个循，一个循环体了，这时候呢，洁面你可以反而把它变成一个，我们叫做引导了，大家可以理解吧。 ok， 大家记住了，所以呢，这个是放样里面呢，我们叫做中心线，跟引导线本质上的区别，你要记住，我把这个线带上了哈， 中心线就他是不用跟我们的洁面草图是有相交的，你只要保证他一般都是在正中心就可以了。 ok， 他是起到起到一个整体的过渡效果，就像这样子整体的过渡，而当你想去对一个放样， 我们需要什么局部，你有一些特殊的调整，想跟着一些曲曲线去走，对不对？不同的方向有不同的要求，那么这时候你要用的是引导线啊， 引导这个模型的变化，你看像我当年这个土家，这整体就是由粗到细，他中间没有任何变化，对不对？但是你如果说想要什么，你在中间这里去加上，哎，我这里有一些波浪的过渡，对不对？那这时候你应该要什么？要加一条引导线在这里， 现在引导线一定要跟我们的模型是要啊，就跟我们的洁面你是要重合，我们要穿透啊，一定要穿透到一起的，这样才能保证可以什么去引导他的走向啊，引导他的走势， ok， 所以呢，放样这个命令呢，说简单也很简单，说复杂，其实啊，也有很多原理在里面啊，很多人他可能啊，学到后面他可能都不知道啊，这个东西他具体是什么用的啊，所以呢，我今天也是专门抽了一个时间段，然后来给大家讲这个一个知识的科普啊，大家以后遇到引导线跟 里面你们就不会混了哈，因为这个东西如果说你做曲面的话，是经常会用到的啊，特别是中心线，一般就像这种会经常会用啊，特别是有些人他是做一些啊，类似于一些路灯 或者铁栅栏之类的一些啊，艺术品类的一些铁艺品，那么经常会用到啊， ok， 好，那么本次科普视频呢，我就讲到这里了哈，那么如果说同学们有需要跟我学习的话，也可以来随时来找我啊。 ok， 那么本次视频到此结束，我们下一次再见。
