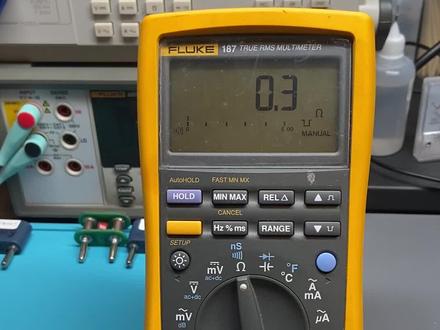

有粉丝问我呀，这是幺八七的蜂鸣档，他为什么不会响？嗯，这里我来做个演示啊，因为这个表呢，他的那个蜂鸣档的声音是可以开关的。怎么开关呢？我们来操作一下，先按这个键，然后再按这个键， 然后这个量进入这个 beep， 这就是那个蜂蜜档的开关，然后这个量显示的是 no， 然后我们按一下这个按钮， 好，把它弄成 yes， 然后再按一下，再按一下这个。好，我们现在可以听到声音已经出来了，然后再按一下这个键，再按一下这个键，返回到正常菜单，然后我们再切到 共鸣档，然后现在他就好了，对，就是这样。

哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师贝贝。今天我给大家介绍一下弗鲁克的这款手持万用表，接下来我们一起进入正式的介绍吧。在使用一个手持万用表之前呢，首先我们要观察他的这个插线孔， 你看这块这这个标志意思是可以测二极管，这个是电容，然后上面是电压以及电阻，然后这个就是一个通用的端子， 也就是说你如果要测这几个，比如电阻、电容以及电压，还有二极管这些的时候，你的正极表笔是接在这个地方， 然后这边的话这是测电流，然后注意的话测电流是有两个，这个是到安的话，就是这个表笔就插在这里，但是如果你测的电流只有 毫安微安的话就插在这里，这就是四个接线的介绍。然后我们再来看一下这个， 这个现在的这个档位是处于关的，你要打开的话拧到你想要的就可以。这个是测交流电压， 上面有一个波浪号，然后这个是测直流电压的，然后这个是测到毫伏级的电压，上面有直线也有这个波浪号，意思是他可以测交流，也可以测直流，然后这个地方我们看这有一个欧姆，他就是测电阻的， 为什么它上面还有两个呢？这个是可以切换的，按下这个键，这是现在是切换到了测试一个导线的通断，然后再按一下这个是这有一个标志，我们可以看到这就是测二极管，然后再按一下这个就回到了测电阻的量， 然后这个是测电容，然后这边是测电流的直流和交流，他们的档位是通用的，然后这个是安，这个是毫安，这个是微安，这个就是他的一些介绍。然后这个键呢是如果你在比较黑的地方使用，你打开它，它会有一个背景光， 我们现在可以看到屏幕上有一个凹凸，也就表示现在是一个自动量程，如果你想要切换为手动量程的时候，就按这个键，现在就是可以切换为一个手动量程，你按一次他的量程就会变化，我们可以看这是铅哦 照如果你又想要换回自动量程的话，你就按这个键，按两秒他又会回到自动量程，然后这个键是干嘛的呢？就是说如果你测量 一个电阻值，然后现在测出了一个值，你想要看到这个值，因为你把电阻一拿开的话，他这个值就会消失，但是你按下这个键他就可以保持，就是保持你当时当前这个测出来的这个值， 那么就可以按这个键。然后就是使用这个手持万用表的一些注意事项，首先根据我们要测量的值来检查这两个表笔的位置是否正确，这个一定要注意。 然后你再用这个表笔就是连接你要测的东西之前，你一定要看你选的量程是否与测量对象相符， 但一般来说我们使用的是呃自动疗程，这个可以不用管，但是如果你一定要看是否是自动疗程，如果是手动的话，你一定要看你的量程跟你的背侧的档位是否是一致的。然后测量的是 时候就是你的手，不要两个手都接触这个金属表笔，这样测出来的值是会有影响的，然后如果你在测量中要换这个 档的话，这个表笔一定要离开你的背侧器件。然后还有一个就是记住测电压的时候表笔一定是并联在电路中，而测电流的时候表笔要串联在电路中，这个不要忘记。今天 我们主要介绍的就是手持万用表的基础的使用以及他的一些注意事项。如果你对今天的视频还有什么疑问的话，欢迎在视频下方留言或者私信我们，谢谢大家。

啊，今天我们来看的是一台福禄克幺八七啊，这个机器呢可以正常开机，然后也没有底数，那是什么问题呢？也在这个地方，这是一个短路电，短路电阻啊，我们来测试一下，可以发现 总上去以后呢他并没有归零啊，为什么呢？我们来稍微推一下，推一下这个表笔做 好可以看到有读书了啊，但是呢读书不稳再跳，我放开这个读书呢也会不停的在跳啊，然后我再按一下啊，就会发现呢他这个非常不稳， 我们换一个店主来测试。呃，发现毒素也也不对，也在不停的跳动 啊，机器呢，我们猜出来了啊，然后猜出来以后发现这个地方可以看到塞了两根线，应该是接触不良，他们先前的主人在这里电了还是怎么样的啊，那这里有两根线， 然后主要的问题呢就是他这的接触不良，我们先看一下，咱们加看一下能不能解决，如果解决不了的话呢，我们就跟他换四个兼容的那个插座啊， 这样是比较好解决的啊，因为换原装拆机呢会比较贵，我这里有备那个兼容的操作， 我们先跟他加害一下，看能不能解决啊，花了点时间呢，我把这个标笔做拆下来了，然后可以看到啊，我已经不用怎么解释了吧，这里可以看到这里的两个角呢还在啊，然后这里两个角 呢已经断掉了那这边两个角呢也断掉了，然后这边两个角呢还在。这就是这个标语做设计的缺陷呢，他和那个主板呢接触呢，就只有这两短短的两个小贴片，然后很容易折断或者是损坏啊， 然后我现在的这台机器呢，中间两个表笔做的那两个角呢都已经断掉了，就是我拆我拆的时候这两个角就已经断掉了，大概是这样，那么现在呢，我们接下来我们就给大家去换一个兼容的表笔做啊， 好，这个呢就是我们兼容的表笔做，兼容的表笔做呢，可以看到也是两只脚啊，然后可以正好的非常完完整的按在这个他原声的这个孔上面，按上去以后呢大概就这样，这个这个表笔做的应该是从其他的外用表上面给拆下来啊， 可以百分之百的兼容幺八七的这个表笔做，然后主板上呢，我拆下来以后呢才发现这个地方我们可以看到这个地方呢烧糊了啊，这一圈还是烧糊了，后面啊稍微给他清理一下，处理一下以后再把这些表笔做完了装回去。好，我们继续 啊，机器呢，我装起来了啊，下面的四个孔呢已经换好了，从外面上来看到跟原装的没什么区别啊，那么现在我们再来测试一下 啊，我们来试一个一百欧的电阻啊啊，现在毒素呢就稳定了啊，没有问题了，进度还是可以的，没问题。 好，我们再来测一下电流档，电流档呢我们先来测一下安， 呃，一百毫安啊，显示零点九九五啊，有一点误差啊，毕竟这个表有点老，零点九九六没问题啊，然后我们再切一下两层 啊，现在呢我们再换到小电流档九十九点七五啊，没问题啊， 那么这个表笔做的问题呢就修复了，然后这个表的问题呢也就修复了啊。好，那么本期视频呢，就到这里，感谢大家的观看，拜拜。

兄弟们大家好，有很多朋友呢不会使用万用表，我们今天手把手教大家如何来使用万用表，好，我们首先来看一下他这个表盘，首先呢第一档是 off 档， off 代表这个关机，然后呢我们把旋钮打到第一档，这是微，代表是电压的伏，然后上面有个波浪线，代表的是交流电，我们来测量一下这个交流电， 这是我们的民用电二百二十伏，毒弱是二百三十九伏，因为他的这个毒素呢是这个自动调节的，所以不需要我们再调节他这个测量范围。然后呢我们第二的代表的是我们这个直流档，来看一下这是微，上面有个直流线，是代表这个直流的，也是不需要调节我们这个电压范围的。我们来测量一节幺八六五零电池， 来看一下他的这个电压是负三点四五六伏，这样测的话，我们来看一下他的电压是三点四五六伏，这档是测量他的毫伏档，测量精度会更高，同时可以 测量直六档和交流电。然后呢我们再来测量一下这个，这个呢是他的一个通断档，欧姆档和这个二机关的三档是合在一起的，通过这个旋钮呢进行选择，首先这个档位呢是呢是测量的欧姆档，我们来测量一下这个他的电阻值， 我们给大家找了一个电路板，测量一下他的电阻值，我们来看一下这个组织是多少，组织是十一点三九 ko， 好，我们来切换一下，现在是测量他通断的，可以测量他是是否通断，大家可以听下这个声音，有一个声音，有一个滴滴的声音 啊，组织呢是零点几，甚至是直接导通，零点零零，对不对？是直接导通的。好，我们来测量一下这个地方。好，可以看到这个铜箔呢，是是根导线是导通的，这个蜂鸣档已经开始响了 的，组织是零点零零，证明他是直通的。我们再来切换一下，我们调到他的二极挂挡，我们给大家再测一个二极管，这个二 gpt 里边呢，有一个提二极管，我们来测量一下， 我们可以看到这个读错，是零点三二零伏，说明这是二级管压降，反过来测呢是无穷大，说明这个说明这一项的二级 bt 是好的啊，这是二级外挡。好，我们来看一下这是电容档，这个是用来测量电容大小，我们来测量一下这个电容。 好，零点九五纳法， 我们来看一下这三个档位，安，毫安和微安，这三个档位是测量电流的，直流电流和交流电流都可以测量，但是当我们测量电流的时候呢，需要把这个黑的标笔拔掉，插在这个地方，这是安或者是毫安插在这个地方用来测量这个电流。好，要学新能源就来满格电，你学会了没有？

大家好，今天咱们讲一下这个前列表的使用方法啊。嗯，我手里呢拿的这个是福禄克的这个三幺二啊，咱们先看一下这个，他的这个上端呢，这个圆形的，这是一个前口 啊，我们测量电流的时候把这个前后打开啊，把这个导线卡在这个电上啊，直接读取这个数据就可以啊。首先呢我们先看一下它的外观啊， 啊，上面是一个浅口，这是一个档位的切换表盘啊，下面是一个显示屏，还有一个这个是标笔的插口 啊，这个呢是公共端啊，这个呢是大量交流电阻，还有插红标笔的地方啊，就这两个口，这个必要好辨别。呃，先看一下这个表盘吧啊， off 就是关机啊， 咱切换一下档位啊，现在是四十按，这个档位呢就是四十按的两成不能超过四十按，超过四十按的话，这个表就会少掉了，那这个呢，那就是他的这个最大两成 啊，这个呢最大疗程是一千安，这是欧姆档啊，测量电阻用的啊，这个是蜂鸣二九弯档，这边呢是一个测交流电压啊，直流电压啊，这个表呢非常简单啊，他有一个缺点呢，就是 他不能测这个直流电流，如果说你要想测直流电流的话，我们都用到这个三幺七和三幺九啊，上面这个键呢，这个是保持键。假如说你现在啊测量一个电流啊，把这个表伸进去之后啊，不方便读数，你先你可以 先按一下这个保持键啊，把这个表拿出来之后再读数就可以了。这个 pink 键 p a k 是一个量程的切换啊，这个一般我们都用这个自动量程就可以了啊，这个一般用不着，下面还有这个键啊， r n n c e 这个键呢，是一个 测量精度切换按键啊，点击这个键之后呢可以切换被测量量成的精度单位啊，日常的平时的时候我们 不用按他啊，用这个自动量程就可以了，下面我给大家啊实际操作一下啊，假如说我们现在需要测量一个这个交流电压啊，我们首先呢先把这个 红色的标笔啊插在这个红色标笔这个孔内，把这个黑色标笔插在这个 com 端端口内啊，然后我们把这个切换按钮啊打到这个 交流电压档，那我们看一下啊，我们现在送上电哎，我们看一下他显示多少啊 啊，大家可以看到啊，现在电压是二百二十五伏啊，对吧？如果想呢测这个直流电的话啊，我们把这个切换按钮打到这个直流的电压档位啊，我们拿一个 电池吧啊，按下这个一点五伏的电池，我们量一下看一下啊啊，用这黑色标笔接负极啊，红色标笔接正极来看一下啊， 一点五伏对不对？如果说你想测量这个线路通不通啊，我们可以打到这个分明档上啊，如果说线路通的话啊，这个分明档他会响， 咱们用这个短接表笔的方法就可以先测试一下，看对不对。如果说这个线路通这个分频档啊，他就会提示就会响，这个是测量 om 档 啊，就是测量这个电阻用的，但是这也有一个缺点啊，因为他的量程啊不能超过四千欧啊，如果说超过四千欧的话啊，都就测量不出来了，下面我们再测量一下这个电流，如果说你现在不知道电流多少的情况下，你就可以把这个 切换开关啊，打到这个最大值量成最大的这个档位上啊，我们先测一下看一下啊，好，现在打开这配电箱啊，我们量一下现在这个电流是多少，看一下啊， 我们把这个浅口啊卡在其中一项的这个线上，我们直接通过这个屏幕就可以读书啊，现在显示是八点六安 是吧？那如果说现在我们也可以直接打到这个四十安的这个量车上，我们再量一下，看准不准啊？ 看到吗？也是八点几啊，其实是一样的，如果说就是在你不知道电流是多少的情况下啊，你就打直接打到这个最大档位上啊，就可以了。这个表呢，平时啊我主要是用它测这个电流啊，因为他还是没有办法代替这万用表，如果说你想测这个一个电容，对吧？ 测这个电机的好坏啊，测量大电阻啊，这个都不可以，但是在这个工作当中，这个前列表还是少不了的啊，所以说这个你学会怎么使用它还是非常有必要的。

大家好，我是不会修，今天呢给大家一起来测评一下费斯的三六八，费斯三六八这个型号呢？ 嗯，可以说是全面的抄袭和模仿弗洛克的幺八九。幺八七，呃，功能非常非常的相，相似度非常高啊，然后外形主板各方面都很像啊，虽然说方案芯片方案不一样啊，但是他在 主板布局方面，包括这个外形设计方面是全面的模仿了弗洛克的幺八七幺八九，我手里没有幺八九啊，有个幺八七我们可以看到啊，他除了这个按键的布局呃，不一样之外呢， 转盘功能可以看到非常非常相似，包括底底部这个笔座部位设计的都相对度很高，嗯，背面对吧？ 都很像，然后电池仓也很像，包括里面的主板布局都很像，样子也很像，但是芯片方案不一样哈。嗯，然后我们看一下啊，他这个怎么说呢，也是四三零单片机的，但是幺八七不是啊，幺八七是弗洛克定制芯片， 嗯，但是他功能是一样的啊。嗯，我们先看一下，我们对比一下这两个表的测试情况吧。我们先看一下电阻档，我们可以看到啊，他的屏幕的 就是说这个显示也是也是相似度非常高的啊，然后我们再看一个电压电压档吧， 对吧？然后电容档相似度是很高的啊，然后比如说我们测一个， 嗯， a c 加 d c 的功能，我们可以看到它非常非常的相似啊，然后电流档显示几乎是一样的布局啊，非常相似。 温度档，对吧？它的相似度是非常高的。然后我们测下电阻档的速度，我们先看一个一 k 的电阻， 我们再看个十 k 的，感觉三六八要快一些， 然后 e 照的，对吧？感觉这个 face 这个表要快一些。我们在 看下电容档，先测一个一百纳法的，再测一个一违法的，明显 face 要快，一百违法， 一千违法。 这是两个表的这个电阻档和电容档的速度对比。那我们来看一下直流电压档，这是一个十伏电压。 face， 这个精度已经不准了哈，需要校准了。我们再看一个五伏 电压档，感觉速度 是差不多，我们再测一下他通断档的速度啊，他这个声音跟幺八七幺八九也很像啊，有点蛐蛐叫的声音，反应还是非常快的啊。然后我们看一下二极管档的声音吧， 二气管档短接也是这个声音，我们看一下正常压降是什么声音， 他短接和正常压降的声音是一样的啊，这个有点区分不开了。那你看幺八七这个二极管档，他短接是这样声音，但是，但是他正常压降，他只响一声，这个是正确的，但是他这个是跟幺八九 更像，因为他有这个存储功能，然后幺八七是没有存储功能的。嗯，别的功能都很像了啊，然后包括设置各方面都都有点像啊，包括你看这幺八七的设置也是采用类似的方式 啊，你看设置界面都很相似，你可以看到啊，电池仓都很相似。嗯， 这个两个表位已经拆开了啊，大家可以看一下啊，他的布局主板布局是非常相似的啊，尽管芯片方案不一样呃，但是看上去还是相似度很高的哈。看这个做工用料肯定是弗鲁克的，要远远好于这个费斯。这个啊，好了，谢谢大家的观看。

普鲁克七五四可以模拟变声器模式，使线路中的电流稳定在四到二十毫安，用于变声器的加存。我们选择 cos 模拟变声器模式， 感恩的确认输入的电流， 然后我们可以看到他的电流就是十毫安，我们万用表测出来也是十毫安， 我们的电压可以随意的去调动。

我是碰到小孙，今天给大家介绍一下潜心建立表的使用方法。首先呢咱们看到的是这是一块全新建立表，这块表的建流最最大量程开始测量四百，按间压开始测量六百伏， 中间的这个呢是扬尘旋转第一个档位，交流电压档，第二个档位，直流电压档，第三个档位，建筑档位， 还有这个小喇叭的，这个是通断分明。第四个档位测电流。好了，我们先测一下电压如何测 电压，运前行接力表，首先打到箭指尖压档，黑色表皮插入公共端，红色表皮插到电压键 合上铡刀，两边 分别插入接线端两百三十 四点四伏。 这个档位呢？这个档位是直流间压档，直流间压档日本测量的是见车见频之类的，给大家教下。这是一个九伏的 电池，测下电池的减压，现在他是 八点七伏，八点七伏，但是前面有个符号，所以说我们的表皮插反了，反过来试一下 八点八伏，因为这块坚持呢用了一段时间，所以说他的电压有点下降。 在我们来测一下建筑党，用建筑党测一下建筑，测量建筑的时候，我们一定要断建，不能代建，测建筑 测一下这个交流接触器的建筑交流接触器是线圈 a 一 a 二， 现在这个交流接触器的建筑是 九百九十日欧姆，在我们测量上分明党，分明党，也 就是检查线路的通断 小喇叭，现在这段线路是 通的，中间没有断开，断开不响了，这块线路是完整的，没有断开。 最后一个档位呢是交流箭的箭流侧尺角比较比， 咱们测一下这个负载的电流是多少？测的时候要把导线放到中间的， 现在显示的是零点零一，因为我现在接的这个，嗯，负责人是 这个负载小指示灯是小时，灯，是两百毫安，所以说这块表是无法测量出来的，他的分辨率只有在零点一安。最后呢，这个按钮 hold， 他是数据保持，按一下就有数据保持， 比如说侧闪肩压两百三十七， 按一下数据保持键，他就是自动数据保持的。嗯，取消取消，他现在开始动了，这个按钮呢是 屏幕灯亮，也就是屏幕荧光灯，晚上用的时候看不见的时候可以打开这个灯，显示屏的数字就可以看得见，关掉。最后 大家测量电流的时候，前口一定要各在卡在一根线上，两根测，两根线，两根线一起放入测他是 不正确的，比如说这样测，这样测是错误的，只有一根线一根线的测。 好了，谢谢大家的观看，喜欢的老铁们点赞和分享。

前两天有一个买家买了一台这个幺幺七七的万用表，然后呢他自己研究了一下这个说明书啊，说明书里面有一些这种隐藏的设置，这个还真得是看一下说明书才知道啊，我自己都不知道，我知道的呢，就是这个 如何关闭这个自动关机功能这些啊，那么我们今天正好就一起来看一下，他那个是在哪一页的？我这个我还不太熟悉，我来看一下啊。 然后呢就是他发现有个情况呢，就是呃说明书上好像没有奖啊，就是没有提到这个设置， 然后呢他就怀疑是不是他这代表有问题， 哎，我都找不到他这个设置啊，在这是不是啊？开机选项，这个咱们知道的啊，取消这个自动关机功能，取消背光灯的自动关机功能，那么就是上面这两个了， 禁用分明系哦，这些设置的话，好像幺幺五十五必加那些好像是没有的啊，比如说第一个就是 打开屏幕，呃，按住，就是按住这个后的，然后开机，然后呢显示屏的话会显示所有的这个显示段，那么我们先从这个幺幺零开始啊，幺幺零的话呢，他只有一个转的方向，只能往右开， 只能往右，那么就往右看一下，那么你按住的时候呢，他屏幕上是所有的字符都帮你显示出来啊，这个其实我也不知道有啥用，就是让你看一看，但是让你看一看的话呢，呃，他所有的这个字符，比如说什么 这个微烟什么的啊，安这些东西他是没有这功能的啊，他是没有电流的啊，他这个只是 呃显示一下，那么曾经也有人问什么呢？就是你这个比如说你这上面显示的对吧？有这些功能。那你为啥就是这个表没有那么嗯这个就跟买车子一样你买这个低配的车它里面其实是留了一些这种高配的一些 比如说电动尾门啊，他是低配的车辆也预留了，但是但是他没有去加这个东西啊，是一样的概念，他只不过没有把这种东西给你激活 么的啊，这个让你就是显示个字不断那松掉就没有了啊。这边呢幺幺五 c 也是一样的只能往右那么 就这样。这个其实我感觉那么如果你感觉有很很大的作用大家也可以来分享一下。这个到底有啥有啥用啊？有啥用？我前面稍微松了一点。那就那个显示 显示那个了啊。那那就不管了。好现在就是问题到了这个幺幺七七和幺幺六 c 他呢可以往右往右是一样的对吧？就是显示所有的这个字符往左呢我们看一下啊。 f c 这个 y 什么 y b y f c b y 这不是 b 啊。 f c 什么 f c 什么 y。 不知道松手以后呢他的屏幕在闪 闪烁啊屏幕这个背光灯在闪烁啊。然后呢嗯再按一下后的再搜索还是这样啊然后呢再关机吧。只能关机了。关机关机就没有没有这样的情况啊。就是这个情况呢。说明说好没有提。 呃哎，我都忘记了，我再转一下啊。哦他 fc 什么什么 y 啊，这个也不知道是什么意思。这个看下有吗？ 大家可以自己去查一下啊或者说是用那个电子文档搜索一下啊，然后这边也是一样的往右啊，幺幺七七，往右是显示所有的字不断，你松手就就不显示了，然后呢关机，再按住这个后的，然后 往左就是 fc。 什么 y 啊，这个是 l 码，应该不是 lb 的话呢，这边应该可以显示全的呀，他为什么 fc 应该是 b 吧， 松手就是这样闪烁啊，你按一下这个后的呢，就是停止，但是你再松掉的话呢，他还是这样闪烁，按其他的都没有用，然后你就关机啊。 啊，那这这跟那个买家的反馈的情况是一样的啊，也是这样显示都这样显示的啊，他那个表也是这样的，然后呢，可以什么禁用蜂鸣器的功能啊？这个功能我觉得可能还是有点用的吧。禁用蜂鸣器啊，就是关机，然后 这都一样的啊，关机，然后按住这个最大值，最小值，然后转转门，开机， b e e p 就是关闭的这个封闭器的这个功能，那么这时候呢，你这个短接之后 他就不会叫了，我们来试一下， 大家也可以分享一下，就什么场合，对吧？他这个可以取消封闭器的功能啊，可能是你在这个测量的时候正好有小孩子睡觉，是不是？那我现已短接了，他不会叫。那么如果你重新关机之后，呃， 重新关机之后再开机啊，再开机他就会叫了，就会叫了，是吧？然后呢，这个幺幺五七我们也试一下，因为幺幺五七是有这个二极管的，我来看一下啊， 这个时候呢，是肯定会叫的，对吧？包括这个二极管也是会叫的， ok， 然后呢，我这个就按他这个啊，按住这个最好是最好吃，然后 bp 啊，就表示这个关闭了，那蜂蜜器他肯定不叫了，对吧？因为前面已经试过了。那二极管呢？应该也不叫啊？对，也不叫了，还有一个什么，嗯， 启用低阻抗电容测量，当启用时显示低阻抗电容测量，那这个是跟电容测量是有关系的，那么嗯，这个有啥用呢？可以，我还没研究过啊， 我们可以就是看一下吧，就只是看一下。那这个呢，只能针对这个电，有这个电容功能的才有用，对吧？那么你按住这个 range， 然后在这边开机。 lc low 是吧是吧？不是 cap， 人家是好像是代表 k cip 应该代表电容啊。第一，什么 低阻抗低阻抗电容测量，那么转到电容的看一下啊，切换哦，这边显示了。哎哟，低阻抗 nf 啊，那么你正常的话呢？是这样的，正常 哦，正常，是这样的哦，我发现今天才注意到啊，这个幺幺六 c 呢，他是默认是这个电容档，然后这个幺幺五 c 和幺幺七 c 呢，默认是二极管，然后再切换到这个 电容啊，这个，呃，幺六七呢，可以测温度，其实他的定位就是厂家的定位，他是可以用来测这个什么 就什么暖暖通空调，这这这个行业啊，只有啊，就就这些了，别的话其实都讲过啊，那么也可以看一下啊，就是你取消这个自动关机功能， 就是说他会一直开着，一直到你电耗光为止啊。呃，这个呢，就是你背光灯打开以后，过一段时间呢就会关闭，那么他这个你可以在开机之前按住这个在上面开机，这时候呢就取消了背光灯的自动关闭功能，那么就说他的背光灯会一直亮着， 同时呢我觉得就是我试一下可以两个一起按会怎么样啊？哦，好像没法，那个就是我觉得还有一种需求就是，呃，背光灯和这个 和这个什么呢？和这个自动关机都需要取消啊，这个好像没法同时满足，像十五必加的话呢，倒是可以满足的。然后呢我也来看一下这个十五必加吧，看十五必加有没有。呃，十七十二亿加啊，只有一样， 那飞光灯已经熄灭了，那么我再来看一下这个 好了，同时呢我来看一下这个十二亿加啊，也就是十七比二那些，我开之前我按住这个应该也是一样的吧，虽然说我说明书没有看啊，我估计道理是一样的，那么他这个有哦，显示这个什么啊？什么东西的啊？这个也不知道什么意思，这个说明书还是要看一看啊， 我作为没有的这个说明书搜索，宇哥你看啊，什么零零一二啊，那么我也在开机之前呢，我按住这个啊 啊，没有显示啊，这个设置什么他们才有的啊？这个呢就是取消这个自动关机以以及这个屏幕的背光灯自动关闭功能，那么你也可以就是让自动关机，但是呢我只取消 这个屏幕背光灯的自动关闭功能，那么像这个系列呢，他好像是没有的，就是幺幺幺幺 x 系列啊。 呃，他们要么就是你取消这个自动关机功能，要么就是取消这个背光灯的自动关闭功能，没法同时好，就这些了。

大家好，我是小康，今天来给大家介绍一下光纤的测试，那光纤测试里面有一个非常重要的步骤，就是 参考值的设置，我们介绍一下我们今天会设计到的仪表以及配件，首先呢仪表就是弗洛克的 clp， 光线损耗和长度的一侧是仪表， 然后呢会用到显微镜和清洁笔，这是在光纤测试里面可以说是必备的一个配件。再有就是 我们的测试参考挑线，先把两根挑线请出来，这两个 跳线是我们称之为环形通量兼容的跳线啊，他是长这个样子，大家可以看一下啊，两根 福禄克的仪表有一个特别好的功能，叫设置参考的一个向导，在主页当中我们看到会有一个设置参考成为按钮，我们点进去， 然后就会出这么一个向导，这个向导会告诉我们，只有我们一步一步的去设置参考词。好，我们运行向导啊，这时候告诉我们需要把参考跳线分别接到原 端和主机，接的是红色端，注意到我们的跳线有红色部分，有黑色部分，所以这时我们要接红色部分，但注意这里面有个非常重要的一个点，就是我们在 连接测试参考挑选的时候，一定要对参考参考挑选的 端面做一个清洁度的检查，如果不行需要做清洁。好，那我们怎么检查呢？当然是用显微镜啊，这个显微镜我们连接到主机的 usb 口， 接上去。好，这个是显微镜的探头啊，显微镜的头有多种，现在我们接的是一个检查 插座的一个接头，我们把它换下来，换成 检查接头的一个头啊，是这样的啊，我们连接上去 好，连接好了，然后呢我们把红色的这个接头， 把防尘帽摘下来，连好，检测头 好，这个时候这边有一个快捷键啊，大家看到这边有个快捷键，一按一下这个快捷键 就会出这么一个界面。好，这次我们注意到光线头清洁度还是可以的， 如果脏了，我们需要对它进行清洁，那么用到的清洁工具就是这个清洁笔啊，如果待会需要清洁的，我们可以试一下，如果不需要清洁，那么就不用管它了。好，那这个 光纤这一头没有问题，我们可以 跟仪表相连，这时候我们连是什么连什么呢？连镀膜的 多模的光源口啊，我们给他连上去 好，另外一根光线，另外一根参考条线要做同样的动作，同样也把这个给他防尘帽摘下， 然后脸上去啊，这时都注意到 光线头其实并不干净，对吧？虽然没有在光线的中间，但是我们建议也清洁一下，我们正好来看一下清洁的效果，怎么清洁，用清洁笔 把这帽打开，然后对准按压一次。好，这样我们就 做完一次清洁，我们再看一下清洁的效果怎么样， 注意到了吗？清洁的很好，对吧？好，这个清洁好了之后呢，我们接到远端的光源口， 这是远端的多磨光阴口啊，在右侧，我们连接上去 啊，这样可以看得清楚一点。然后呢我们再回到设置参考运行向导这块， 好，这已经连接好了，接下来他会告诉你黑的那一头连到对端的音谱的口，音谱的口其实就是 关公率口啊，输入口就是关公率，关公率的口。好，我们把这个关公率口呢在中间啊，我们给他接上。好，大家这时候可能会问我， 我是不是也应该对这个光线头做一个检测？理论上是的啊，但是因为考虑到时间原因，我们在这里边呢 就做一个 直接清洁，检测 好，这边连上光源口， 连上了会有一声响。好，现在我们已连上了，连上了之后呢？嗯，设置参考值， 这时候仪表就会设置一个参考值，所谓设置参考，其实就是光顾率记那边记录一个光顾率值，我们可以点一下查看参考， 这时候大家可以看到他的光棍率值大概在负二十四 dbm， 这是一个绝对的一个光棍率值，这个值跟我们一起的 是相当的，如果这个值差的很大，那么仪表其实会提示啊，这个是不正常的。好，我们回过去，接下来我们进下一步。好，仪表向导提示我们从这边断开， 断开，回到这边，这边断开， 这边断开，是这样的啊， 显微镜我们先留着，待会可能还会用到。好，我们进行下一步提示，我们要增加两根条线 啊，增加两根跳线，我们把跳线请出来，就是这两根跳线，这两根跳线，这两根跳线 是我们测试时需要增加的两根跳线，但是这两根跳线的质量怎么样呢？我们接下来有一个步骤叫 trc 的一个验证。好，首先我们按照 向导的要求接上，那么在接的过程当中 也要注意需要对他进行一个清洁，因为节约点时间，我们就直接清洁，本来应该先 对他做一个检测，就是确定这个光纤 接头是清洁的。好，这边也一样。嗯，对他进行一个 清洁。其实清洁这个工作应该什么时候做呢？就是一开始的时候把所有的光线头先检查一遍，如果是脏的就要做一个清洁啊。 其实这工工工作我们也之前也已经做了，就是已经清洁过了，那为了保险起见呢，我们再次清洁一次。 好，我们都清洁好了，然后接下来接下来用藕器给他对接一下。啊，红的 跟黑的相连啊，这是黑的， 这时候那个这声响呢？就表示什么？表示 主机跟原段是已经连上了啊，这么已经连上了。好，我们这时候再点一下 tic 验证。 tic 验证的作用是什么？是去测试一下，测试一下刚才我们增加的那两个 条线，他的损耗是多少，但同时这个损耗只是会包含这个呕气的一个损耗啊，会包含呕气的损耗，那么现在的结果是多少呢？是在零点零九跟负零点零二， 那么这个是符合要求的，推荐的值是零点一五，也就这个值，你不能超过零点一五就是 ok 的。好，那到现在为止呢，其实我们设置基准的过程就已经结束了， 我们再往下走，仪表提示从这边断开。好，那我们断开，断开，然后这个时候仪表主机跟远端 其实是处于分离状态的，因为这个过程其实到这个节点呢，就意味着我们仪表可以准备来进行测试了。那为了演示这个测试的这个过程，我们有一个 简单的一个光纤核啊，这个光纤核呢？呃，一跟五相连，三跟四相连，二跟六相连。 好，我们同样的听到一声响，对吧？这时候呢就表示我们主机跟远端其实接在同一对线上了啊，同一对线上了就可以开始进行测试了。 好，我们点一下下一步啊，背侧的链路加进来，好，回到主页， 回到主页的意思什么？我们准备好了，我们已经连连上了某一条链路，然后就点测试 好，这个测试结果是失败的。为什么失败？ 我们把这个主机拿近一点啊，放进中间，我们看一下。为什么失败了啊？不知道大家能不能看清楚，实际是因为什么呢？因为我们这个盒子 啊，这可能看看的不太清楚，我拿起来看能不能看见啊，因为这个盒子三跟四之间其实是中间会有个溶解点， 而且这个溶解点的这个质量不是特别好。好，我们拿到中间来看一下 近一点 啊，这样大家应该能看清了 啊，这样看的清楚一点，我们看到失败的是其中一条，这条亮度呢，损耗是一点八一个 db 啊，长度是七十多米 啊，这个一点八一呢，是因为中间有一个溶解点，这个溶解点其实是一个故障点啊，人为设置点 故障点，这个溶解点的损耗呢是一个地币啊。呃，所以呢他总体损耗呢是一点八一个地币，一点八一个地币是不符合要求的，我们可以点进去看一下。 为什么不符合呢？因为真正的极限值是一点七六，这个是根据我们的光线长度以及光线的设置，因为两头会有一个容会有呕呕气，再加上光线长度的损耗 啊，没有溶解点，三个因素加起来就会得到他的极限值是一点七六，也不能超过这个值，一旦超过这个值呢，就表示这条光鲜的损耗是不符合要求的啊，这是这一这一边，然后我们看另外一条啊， 极限值是一样的，但是他的损耗是零点六，所以呢？呃，他这个是符合要求的啊。 好，这样我们就演示完了光鲜参考设置以及真正的一个测试过程。 好，这个测试完了之后，我们可以把这个结果，可以把测试结果倒进来，用另个外啊这个软件给他倒到电脑里面，然后打印形成报告。好，今天要讲的内容就这么一些，希望大家能够从中受益。 如果有什么具体的问题，光线测试的问题可以在留言处啊，跟我留言啊，谢谢。
