朋友们好，我是张公，最近发现一款免费的 plc 编程软件，挺有意思，这个是他们的官网，国内可以下载到。 它最大的特点是可以把这些小控制板模拟成一个 p、 l、 c 来使用，而且它的编程语言完全符合六幺幺三幺杠三的国际标准。 这个软件的界面很简单，上手也很容易，各种命令也都齐全。他的编程风格很类似于西门子。 我利用手里的这块小板做了一下实验，程序跑起来一点问题也没有，执行的完全正确，这样对于咱们一些初学 plc 的朋友呢，就很友好了，因为这个小板的价格要低得多。另外对于一些想利 用这个小板，但是对 c 语言又不熟悉的朋友呢，可以就利用梯形图，然后用这个软件进行一下转换，也是完全可以利用的。

plc 与 arduino 之间的差异如今最流行的可编程设备适用于工业自动化的可编程逻辑控制器 plc， 以及用于家庭和一些工业应用的基于 arduino 的设备。 plc 的主要范围是工业自动化，其第一个型号 modcon 零八四是为了取代基于继电器的控制而被创建的。 plc 能够在几乎所有的工业过程中使用。 而 arduino 的概念始于二零零五年，其具有开放式架构，不需要昂贵的软件应用程序进行配置， 逐渐被应用到家庭和工业领域。 p l c 的优点一、可靠性 p l c 的制造基于 i e c 标准，并通过 u l i s o o p c 等国际标准及机构认证，确保 p l c 是按照国际公认的运行可靠性标准 制造的。二、扩展性 plc 有多种样式可供选择，紧凑型、模块化和混合设计。紧凑型控制器，带有嵌入式通信接口处理的封装控制器 io 端口 电源安装在单个外壳中。控制器具有可扩展性，支持安装一些附加组件增强功能，每个部件均可以单独出售。 三、使用寿命长 p l c 的设计具有较长的使用寿命。大多数 p l c 控制系统至少可运行五年，其中很大部分都是因为过时而被更换，而并非是达到使用年限。 四、技术和支持制造商或第三方社区建立在线论坛，可以进行公开讨论及交流。很多制造商在不同国家和区域也都提供当地商业和技术产品支持。 are doing inno 微型控制器的优点一、成本低。从自身组建再到应用软件 are do inno 系统的成本都要比 plc 低很多。 二、灵活的设计 arduino 的设计基础是裸露的集成电路，可直接安装到设备或任何可用空间中，空间要求低，散热好，外壳可定制。 三、开放式架构 arduino 的编程软件为免费软件集成开发环境， id 架构、编程工具、代码构建器和调试工具封装在一个界面中。四、高移动性 arduino 系统具有极高的移动性和便携性，非常适合在微型机器人领域。

第一篇墙壁侠 p l c 的接线方法。大家好，今天跟大家一起来交流一下，我们 p l c 的面板和 p l c 的 灯带驱动和射灯驱动之间是怎么连线的啊？我们在接线之前一定要注意，就是 要断电操作啊，一定不能够断电作业啊，这个是一定要注意的啊，我们的面板的话呢，只需要接入这个零火线啊，可以看一下把火线接到这个孔，然后零线接到这个孔里面，然后呢我们的这个灯带驱动还有射灯驱动 啊，这里是接也是接零火线啊，我们看一下啊，这个地方是接零线，这个是接火线的啊，都是一样的，然后我们把所有的这 这个零线啊，所有的零线把它并起来，并起来，然后我们把这个零线的话并到总零线上面去 啊，接好就行了，然后呢我们的这个灯带或者是同色灯的这个火线啊，就接入到我们的这个面板里面去啊， 这四个孔的话呢，随便接就可以了啊，因为它内部的话实际上就是一个出点啊，一个出点我们把它拧紧随便接，不用分这个一二三四路了。 那我们接好了这个 灵活线之后呢，我们就开始去接这个副掌啊，我们可以看一下啊啊，这里有二十四伏，还有 c w w w 的，咱们就把这个正极接在这个二十四伏这个地方，然后呢这个 c w 就接白光 w w 接黄光 啊，对应的这边也是一样的啊，我们这个微加是接这个正极的啊， 这个就完成了这个负载端的一个接线，然后呢我们把这个整个面板的这个灵活线去接入到我们的整个电路系统中去就 ok 了 啊，这个时候呢，大家会发现啊，其实我们的布线跟传统的布线是一模一样的 啊，非常的简单，只是说在这个底盒里面加多一条这样的零线就够了。

你是否曾经想过，数字和模拟信号是如何从阀门或传感器等设备传输到 plc 的输入和输出模块的？在这个视频中，通过一个实际的例子，你将学习到这些现场设备是如何被连接和接入到 plc 的输入和输出模块的。 ok， 正如你所看到的，我这里有几个不同的 plc 输入和输出模块， 每一个模块都连接到现场的不同设备，比如开关、阀门、温度或压力传感器。接下来，我们将探讨这些 plc 输入和输出模块是如何与这些设备连接的。 首先，让我们仔细看一下这个输入模块。这是一个 s 七三百模拟输入模块。当你购买并拆开模块包装盒时，你会看到类似这样的东西。现在，如果你第一次打开前门，你会感到惊讶，因为你会发现这个模块没有任何可以接线的地方。这是怎么回事？那么你 应该怎么办呢？为了能够将控制信号接线到这个模块上，你只需要购买一个额外的附件，称为前连接器。那么这是如何工作的呢？要使用前连接器，首先需要将控制信号接线到这些端子上，然后将前连接器安装在 plc 模块上。 要安装前连接器到你的 plc 模块上，你首先需要按住这里的模块锁，然后简单地将连接器推入模块中进行安装。 正如你所见，来自现场设备的导线通过线箍连接到前连接器上。在将控制信号接线到前连接器之前，你总是需要使用这些线箍，所以你应该先将导线连接到线箍上。 首先，您需要将线缆端子上的线箍放在线缆上，然后将其连接到前端连接器的端子上。现在让我们看看如何操作连接线缆到线箍的第一步是使用包线前从线缆末端去除一段绝缘层，然后像这样将线箍连接到线缆 上。当您将线箍放在线缆上后，应使用压接工具压接线箍，以确保其牢固地连接在线缆上。现在线缆已经准备好，可以轻松地连接到前端连接器上，是不是很简单？ 下一期我们将继续深入探讨如何将传感器连接到 plc 这一话题。想系统地学习 plc 及其相关知识，找我参加培训，下期见！

plc 的接线与控制原理到底是什么样的？首先我们给 plc 输入接交流电，其中 l 接火线，按接零线，这个是 plc 内部的开关电源，他把交流电转为直流电，接到零伏和二十四伏， 然后把二十四伏与 s 杠 s 短接，我们把按钮的一端接到零伏，另外一端接到 x 端子。接着我们看输出端开关电源的正极，接公共端框，输出端子 y 二接到继电器线圈，继电器的线圈出来，再接到开关电源的负极。我们再写一段程序， 用 x 一的常开触点控制 y 二的线圈。当我们按下外部的按钮， p l c 程序就会执行控制接在 y 二端子上的继电器线圈动作。这本书中有 p l c 的端子结构，有梯形图的构成介绍，有输入和输出接线方法实物彩图配合视频讲解。

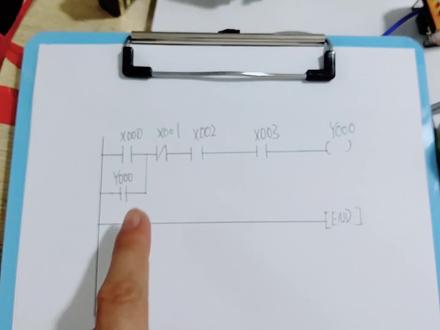

我们看这个 blc 程序的接线，我们先看这个 y 零零零是线圈， y 零零零的常开触点，他是一个逻辑触点，不需要接线， 这四个触点都是实在的触点，需要外接线。我们先看 x 零零零， 他是这个送出按钮，他的一根线接到 plc 上的 x 零端子，另外一根线接到公共端控这个 plc， 他只有一个公共端，就是下面这一个端子， 所有的 x 输入端口共用一个公共端。我们再看 x 零零幺，这个是 x， 是零零幺停止按钮，黄色的是他的线，他接到的是 x 一这个端子， x 的端子对应的是下排黄色这根线接的端子， 他的另外一根线也是接回去公共端。我们再看 x 零零二是热继电器的保护触点，热继电器的保护触点用长臂的九五九六九五接到 是二的端子，九六回来的蓝色这根线也是接到公共端控端口 x 零零三四光电开关，这种四线的光电开关，我们 前面有一个视频专门讲解过，大家可以去翻看一下。然后我们再看输出端歪零的接线，歪零输出的接 线是先控制中间继电器，然后再由中间继电器接通交流接触器的，这个是歪零。歪零端子的对应的公共端是下面的空零端口。我们先从二十四伏的正极 接到中间继电器的线圈十四号端子，十三号端子是线圈出现，接到歪零端口对应的公共端，空零端口接回去二十四伏的负极，这样从正 经过线圈再到负极形成一条回路，然后交流接触器是受中间继电器控制的，二百二 二十伏的火线接过来，接到中间继电器的常开触点公共端口九号端子，然后从五号端子出来，接到这个交流接触器的线圈， a 一， 这个交流接触器的 a 二出线接回去二百二十伏的零线，我们再看三相电源的接线，三相 uv w 三根线 接到交流接触器的组数点，然后经过热继电器的组数点，这种热继电器是直 直接插到交流接触器的组数点上的，然后从热继电器的出现接到电动机上。我们再看一下电源的输入，一 l c 二百二十伏的输入是这两个端子，红色的是火线， 蓝色的是零线，是从这个漏电开关接过来的，这个开关电源的供电端子 是这两个端子，火线二百二十伏，零线是这一根，是从这一个开关接过来的。这个程序的接线我们已经 他的动作过程，在上一个视频关注我，我们一起修炼电工技术。

ok， 大家好，我们今天今天讲第三十八集 p 二 c 与电脑连接步骤，我们首先把 p 二 c 的驱动线那根 驱动线连接起来，一， p 二十一连接起来的那根驱动线，他有一个驱动程序， 我们把它的驱动程序找出来安装就行了，我就不实际做了。哦， 我们讲 prc 与电脑连接的步骤，一共十二步，十二， 十二步，我再把它写下来了。 ok， 第一次关掉电源， prc 的电源关掉，因为我 我们在插线的时候， prc 的电源关掉插。第二就是将数据线源头插 插入 prc， 这个数据线他有两个头，一个是圆的头，他应该插入 prc， 另外一个头是 usb 头插头，这个插头应该插入电脑，插入电脑的时候我们应该这样做哈。 ok， usb 插头连接之前，咱们先把那个端口电脑的端口找到， 这个端口很重要，到底是哪个端口，我们必须记下来，右击此电脑按属性 找到控制面板，就是控制面板，他的设备管理器，这设备管理器，设备管理器 打开以后，在这个端口，我们看这个端口，这有个炕式，我已经把电那个 prc 的 这个插头插上了，他显示的是 com 四，我们把 p 二 c 的插头取下来， 哦，这卡姆斯消除了啊，再插回去。好，插回去以后 ps 的又显示出来， 这个端口就是科目四。 ok， 咱们记下这个数字科目四，然后再回去。 ok， 再回到我， 我们这个步骤回到我们这个步骤，那么第一就说 usb 插头插入电， 记下那个新增的短口号， ok， 然后我们还要将 acc 接到二十四伏，这个大家接上就可以了。 ok， 注意是 prc 的输入段子，这边的 ss 段子 截到二十四伏上。好，这时候我们可以进行第五步将 prc 送电，就是二百二十伏 a 二和 n 那两根线，咱们送电。第六就是打开沃克十二软件， 第六就是打开我们电脑上的沃克十二软件，然后第七就是点击新建，我们要新建一个工程，点击新建。第八就是 选择 f x cpu， 就说系列，还有个选择系列好，稍等，我们来做这个事情。 ok， 我们把我是二这个软件打开， 这个眼睛打开以后我们来做一个新建，新建一个程序，那么新建程序的时候 这有一个，这有个选项，这有个选项，我们把它选到 fxcpu， ok， 这是系列，我们选 abccpu 就行了，畸形当 apxcu 正好，所以说我点个确定 好，这是我们新建的一个工程的文件夹，新建的一个 工程，我们新建了一个程序以后，就可以 把那个连接无标点开，连接无标点开以后 ctrlins， 呃，连接， 我们双击好，这时候我们把这一个选项就是串口双击好，我们 把这个看端口，要把它选到康师，这就是我们新增的端口康师，哎，这很重要，必须要做，其他的都可以不做，然后确定 哦，然后我们把 ps 电脑送点， ps 电脑送点， ok， 刚才已经把 prc 的电脑送电了，然后通讯型通讯测试好，显示已 成功与 abc 散油连接。 ok， 确定，那么然后我们再点这个确定。现在 前面我们讲个 prc 这个软件啊，他已经把我们常用的一些， 那这个符号，我们都画图的符号，我们都在这里面，在这上面。哎，这一个是内的符号， 这一个是和的符号，这一个是非长臂点符号，这个是或者 一个长一点的符号，这是输出点，这是功能的符号，功能指令的符号。这是直线，这是画的竖线，这是酸粗直线，这是 删除竖线。 ok， 这是脉冲上身炎的一个脉冲符号，这是下降炎的一个脉冲符号，这是货的稍 生炎的一个脉冲符号，这是祸的下降炎的一个脉冲符号。 ok， 我们来做。

下面我演示一下如何把这个二十四伏从电源接到。 ps， 一上面，好，首先要有两根线，然后呢把这个二十四伏，首先这个接线之前呢，一定要把这个电源给他断掉，在没有电的情况下再接线，这是压接方式， 这个一般蓝色呢，我们接电源复查，红色接接电源正常， 然后这个电源的电线的另一端呢要漂丝，在供电的输入上接这个漂丝一般下面有个盖，这盖可以掰开， plc 的输入端呢有个箭头。然后是还要正是接电源，正 m 是接二十四伏的电源负好像这样给他压上。 哦，这样今天就完成了。 好，接完电源线之后呢，我们现在可以给 plc 上电。好，现在呢电源已经供电了，然后 plc 呢也马上就要正常工作了，当他绿灯亮起呢，就是在运行了。

现在让我们来谈谈接触器上的接线端子。在接触器的正面，可以看到 a 一和 a 二两个接线端子。我们可以连接一个二十四伏直流电源到线圈上，以为其供电。 a 一接线端子是二十四伏直流正极信号线的连接点，而 a 二接线端子是二十四伏直流负极信号线的连接点。 显然，连接一个二十四伏直流电源到这些端子的原因是，这个接触器的线圈需要使用二十四伏直流电源工作。对于其他一些接触器，这个线圈可能需要不同的电压，如十二伏直流或者二百二十伏直流。 根据接触器的类型，线圈还可以使用交流电压。举个例子，接触器的线圈可以使用二十四幺二零或二百二十伏交流电源。因此，在连接线圈之前，您首先需要检查线圈电压。大多数接触器就像图中所示，都使用二十四伏直流电。 在接触器的另一侧还有六个其他的接线端子。顶部的接线端子从左到右标记为 l 一、 l 二和 l 三。底部的接线端子从左到右标记为 t 一、 t 二和 t 三。 l 一、 l 二和 l 三端子是电源线连接到接触器的位置。 t 一、 t 二和 t 三端子是设备线连接到接触器的位置。 l 一触点连接到 t 一触点， l 二触点连接到 t 二触点， l 三触点连接到 t 三触点。 这个接触器的所有触点都是常开的。当线圈断电时，连接到 t 一、 t 二和 t 三端子的设备没有电源。当线圈通电时，设备将获得电源。 正如你所看到的，我在前端还有一组标有 n o 或常开的接线端子，这是一个简单的常开触点，成为辅助触点或反馈触点。这个触点用于向 p、 l、 c。 输入 发送关于接触器运行状态的信号。这个接触点的工作原理是，当线圈通电，并且这三个主触点闭合时，这个反馈触点也会闭合，并向 plc 输入发送一个信号。然而，当接触器断开时，通电线圈不会导致这三个主触点闭合，反馈触点也不会闭合，因此不会向 plc 输入发送信号。 这样我们就能够得知接触器是否损坏的信息。所以要通过接触器使用 p、 l、 c 来控制电机。您需要将 p、 l、 c 输出连接到线圈，以便能够通电和断电。从一端将三项电源连接到 l 一、 l 二和 l 三，然后从另一端将 t 一、 t 二和 t 三连接到电机。 为了在接触器损坏时收到通知，您需要将这个辅助或反馈触点连接到 p、 l、 c 输入。您还需要一个启动和停止开关连接到 p、 l、 c 输入。这样，当您按下启动开关时，线 圈将通电触点闭合，电动机将启动。当发生这种情况时，反馈触点也将闭合，并向 plc 输入发送一个信号，告诉我们接触器正常工作。 当您按下停止开关时，线圈将断电，触点将打开，电动机将停止运行。 ok， 今天就讲到这，我是凌云想系统的学习自动化相关知识，找我参加培训，下期见喽！

在搭建物联网平台时，工业网关与 p l c 之间的连接非常关键。以下是一些步骤和考虑事项，可帮助您实现工业网关与 p l c。 的连接，并建立一个稳定可靠的物联网平台。 一、确定协议与接口首先确定工业网关和 p l c 之间需要使用的通信协议和接口。 常见的协议包括 mobile s o p c， u a， profile s 等，而接口可以是 r s， 四八五以太网等。确保工业网关和 p l c 接融相同的协议和接口。 二、配置工业网关根据您选择的工业网关和协议进行相应的配置，这包括设置通信参数，如波特率，数据位，停止位等， 以确保与 plc 的通信正常进行。三、连接硬件将工业网关和 plc 通过适当的物理连接方式进行连接，这可能涉及串形连接，如 rs， 四八五或仪态网连接，确保连接稳固可靠，并遵循相应的标准和建议。 四、配置 p l c 根据物联网平台的需求，需要对 p l c 进行相应的配置和编程， 确保 plc 能够通过工业网关与其他设备和系统进行通信，并提供所需的数据和功能。 五、测试与调试进行必要的测试和调试来验证工业网关与 p l c 之间的连接是否正常运行。这可以包括发送和接收数据的测试，以及确保实时性、可靠性和安全性方面的要求得到 要满足。六、数据传输与处理一旦工业网关成功连接 p l c， 它可以收集 p l c 中的数据，并将其传输到物联网平台或云端。 在物联网平台上，您可以使用相应的应用程序或软件来处理和分析这些数据，并提供实时监控、远程操作和数据分析等功能。请注意确保在连接过程中考虑到网络安全和数据隐私的问题， 采取适当的安全措施，如防火墙、访问控制和数据加密，以确保工业网关与 p l c 之间的通信是安全可靠的。 通过以上步骤，您可以实现工业网关与 plc 的连接，并搭建一个物联网平台，从而实现设备的监控、远程操作和数据分析等功能。记住，在实际操作中可能 会有一些特定的设置和调整，具体取决于您所选择的硬件和软件解决方案。

哈喽，大家好，今天啊给大家分享一个控制箱吼，这个控制柜是我一个朋友接的 呃，很多朋友啊，看到这种控制箱啊，很多线会觉得非常的复杂哈，今天我就给大家分享一下，给大家讲一下这个控制箱到底是怎么接线的哈， 作为新手电工的话，学习一下是非常有用的哦，绝对是干货的哦，大家记得点赞支持一下。我们来看一下呃，这边三条线就是一个进线的哈，三百八的火线哦，然后这边是零线哦， 其实这个是非常的简单的，我们来看一下这个镜线拉到这个空气开关这边哈，然后用那个会流板把它连接在一起了，然后这下面出来就拿到这个端子牌 上面的哈，端子牌就是引到外部的这个零线啊，然后也是拉在这个端子牌上面的哦，非常的简单，然后这边就端子牌就拉外部的线就行了， 然后我们来看一下这个，呃，这个是开关电影哈，这个是二百二的镜像哈，然后是来自就是二十四伏的哈，一个正极一个负极哈，这个输来是直流电，二十四伏 呃，直流电的话有正负极的哈，这个灵符就是代表着他负极哈，这个二十四的话代表的是正极哈， 然后这边是那个 plc 来的， plc 有那个提供的电源哈，然后这边有个输入端和输出端哈，就是这么简单， plc 虽然看起来很多线，但是他主要分为输入和输出端，货全部拉到那个端子牌上面了，然后这还有控制这个自动系，自动系的话是用那个输出端来控制的哈， 然后 q 点就是十速端，然后记电器歪点再出来拿到这个端子牌上面了，端子牌只要是控制这个呃，这个，呃电视法用的 非常的简单哈，然后输入端也是拉到那个端正牌上面，主要是给那个按钮啊，那些接近开关啊，用的 就是这样子的，大家了解一下。 i 点的话代表的就是输入哈， q 点的话代表的是输出，就是 plc 的特点哦，有输入端和输出端哦，非常的简单。然后这两个接触器主要是控制电机的正反状的哦， 好了，就是这么多了，大家是不是觉得很简单？好了，今天就分享到这里，感谢大家的收看。
