用户在进行平面自动分图后,平面图中可以选择输出曲线元素表。曲线元素表有三种格式的表格,采用通用的表格样式,一般不需要用户对其进行修改,但是如果用户需要调整表格大小、字体字高、表格输出位置等,也是可以对模板进行调整的。我们先看一下常规输出的曲线元素表的情况,首先绘制出当前项目的平面设计线,然后进行平面自动分图, 勾选上插入元素表表格,采用有焦点坐标、无主点装号的样式开始出图。我们看到输出的平面图中,对于非对称曲线、缓和曲线和切线长两列数据,由于都存在两个缓长和切线长数据,所以默认的表格列宽不够,数据超出列宽需要对列宽进行调整。另外,如果我们需要改变元素表的插入位置,在平面自动分图时,使得元素表默认输出的位置在圆输出位置上以四百个单位, 这些都是可以在曲线元素表模板中进行定制的。下面我们对其中一个元素表的表格模板进行修改,具体操作如下,我们首先打开伟迪安装录下的曲线元素表模板文件,然后使用 cd 的分解命令将曲线元素表的表头和表行块炸开, 利用 cd 的移动延伸等命令对元素表的列宽进行调整,增加缓和曲线和切线长两列的列宽,并调整好文字和数据的位置, 然后分别重新定义表头和表行块,执行创建块的命令。在弹出的对话框中,块名称选择原来表头块名称选择对象直接选取曲线元素表表头所有尸体回车,点击确定按钮,即完成表头块的重新定义,然后再执行创建块的命令。在对话框中选择表行块名称,选择对象,直接选取曲线元素表表行所有实体回车, 点击确定按钮,系统显示出表盘各数据标签的属性。点击确定按钮,完成表盘块的重新定义。注意,以上再重新定一块的操作时,块基点均为零零零,不要修改及表头和表行的块均为同一基点位置。以上是曲线元素表列宽调整的操作,接下来我 我们来设置曲线元素表的输出位置,我们需要将曲线元素表默认输出位置上移四百个单位,即将曲线元素表输出到平面图的上部位置。我们可以使用 b、 a、 s、 e 命令进行设置。首先框选刚才完成修改的表格模板所有实体,在命令行输入 b、 a、 s、 e 回车,根据命令行提示输入新的七点零四百零回车, 即表示曲线元素表的插入位置从原几点零零零沿白轴方向上一次改个单位。所有调整设置完成后,点击存盘图标保存。修改后曲线元素表模板文件关闭该模板文件, 我们重新绘出平面线形,进行平面分图,查看输出曲线元素表的情况。可以看到曲线元素表已经自动输出到平面图的上方表格中,缓和曲线和接线长的链宽也是调整后的链宽。好了,关于曲线元素表模板的修改演示就介绍到这里,谢谢大家。
粉丝2675获赞7783

伪地项目标是今天教大家添加项目标志,也就是修改庄号前缀, 比如像这个 k 零加五百六十三,我们怎么修改为 a, k 零加五百六十三呢?只要是互通匝道改路,项目标志都是不一样的。打开项目,找到项目管理器, 项目管理器中找到这个属性,然后找到项目标志,输入 a 即可,不用输入 a k, 如果是改路,则输入 g 即可。我们输入 a, 然后关闭这个界面, 点击保存项目,打开设计,打开主线平面设计,点击绘图,项目标 标志修改完成,我们来看看效果吧, 你学会了吗?关注我,少走很多弯路哦!

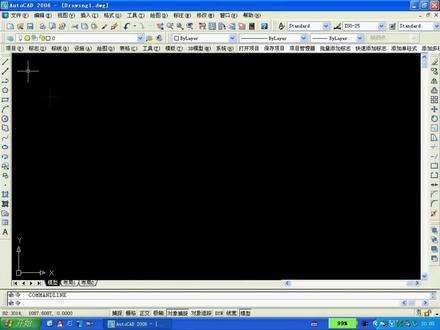

应广大用户需求,我们制作了交通工程标线自动设计、标志自动设计、标志版面设计与修改等一系列操作演示视频。今天我们将继续分享关于交通标志自动设计与修改的详细操作演示。 第一步,我们先来看看标志结构样式。尾地软件集成了规范中常用的标志结构样式,如单注式、双注式、单选 b、 双选 b 及门架式等等。我们在使用过程中可以根据设计需求选用或者修改标志结构样式参数, 调整标志结构材料规格。完成后可以将修改完的标志结构样式以模板的方式保存在软件中,下次添加该结构可以直接从模板中选取添加, 避免每一次使用该标志都重复修改标志结构参数。 第二步,我们进行标志自动设计。尾地交通工程软件可以自动提取项目整体几何设计数据及构造物数据,自动完成项目桥梁、隧道等构造物路侧的标志设计任务, 并且可以设置自动设计参数,完成左右侧出口服务区、低等级公路急弯警告标志、陡坡警告标志以及水域、悬崖等特殊路段位置的标志自动设计。以下是具体操作, 双击一般路段,提取项目几何数据,然后双击桥梁,弹出桥梁设置对话框,在对话框中设置桥梁 位置。标志版面样式,软件中已经集成了常用的各种公路模式下的版面组合样式,当然,该版面组合样式模板支持用户自定义功能, 详细操作过程可以在尾地软件官方网站尾地密集检索查看标志自动布设模板自定义编辑功能简介图文说明 选择对应的标志版面组合样式后,点击确定。在右侧标志参数中设置标志结构样式、反光膜等级和桥梁最小长度。设置完一个桥梁之后,选中标志信息这一列, 然后右键点击向下填充,则路线范围内所有的桥梁标志参数全部完成设置, 点击确定强量标签,右键自动步射标志软件会根据刚才设置的强量标志参数,在所有桥头的位置完成标志自动步射。 当然,在当前的界面呢,可以进一步修改调整自动步射的各个参数,完成后点击确定。可以在标志单注视结构下面看到刚才自动步射的桥梁标志。 我们在以爬坡车道标志自动设计为例,双击爬坡车道,输入爬坡车道起点、装号位置、爬坡车道长度等参数, 在最后一列标志信息栏中选择爬坡车道标志版面组合模板 右侧标志结构,选择单旋臂,然后点击确定爬坡车道右键选择自动步射标志。可以看到,在单旋臂结构下,已经完成了爬坡车道一组标志的设计任务。 接下来我们进行局部标志设计,如指路标志、告示标志、旅游标志等等。稳定软件可以实现单结构多版面的组合设计任务。 结合以往用户咨询的问题,以单旋臂结构设计为例,添加两个标志版面,其中一个标志版面呢,放置在立柱上,以下是详细操作演示,在单旋臂结构右键点击添加装号标 标志,选择直路标志,在标志版面中选择具体需要添加的标志版面,在右侧版面参数中,则可以输入标志名称、装号、左右侧以及标志版面内容。 设置完成后,点击确定,再点击单旋臂展开列表, 选择刚才添加的标志版面,在其位置右键选择添加标志版面,这样就完成了单旋臂两个标志版面的设计。 那么默认两个版面都放置在水平衡量上,如何将警告标志调整至立柱上呢?在刚才的标志版面位置上,右键参数修改,查看版面结构,从 上往下版面编号为零,一二一次类推,再切换至版面位置。在立柱版面参数中输入版面编号,例如,输入一,可以看到标志结构图自动更新了 这里版面个数。版面组合的情况并不具限于演示内容,可以根据参数调整多种结构中版面组合的形式。 当然,交通工程软件标志设计也支持批量添加,可以将整理好的表格直接粘贴过来,实现标志批量设计功能。 尾地交通工程软件支持单柱式、双柱式、单旋臂、双旋臂、门架式等多种结构形式的结构计算。在需要计算 的标志上,右键点击结构计算,输入结构计算参数,软件自动根据相关规范计算该结构的稳定性,并生成文字版的结构计算书。 如果结构计算未通过,则软件会提示调整相应的结构参数,再一次进行结构计算,直至计算通过即可。 我们完成标志的设计任务后,可以通过尾地并平台功能自动创建标志模型和录机模型,通过三维可视化的方式对标志结构合理性、规范性进行审查或检查。 例如在模拟行车的状态下,可以查看标志结构的位置,标志与边坡及边沟之间的相互关系。检查过程中呢,可以使 用壁母交互式设计功能进行标志参数的调整优化, 最后完成标志设计任务。好的,今天我们的分享就到这里,我们下期再见。

为地道路平面记演示,可以提供教学服务,毕业设计辅导等代理画图软件所出售。今天就教大家平面设计,我这里有一套教学视频,有需要的同意请私我。首先打开项目, 打开设计,选择主线平面设计, 这个是拾取线路起点坐标,拾取前焊,设置控制参数,起点装号 以及这些参数标注的文字大小设置。这里可以选择里程装好标注距离 设置完成后点击确定,点击拾取起点坐标,就随便拾取一个地方吧。然后点击插入焦点,提示是否插入焦点仪,点击是 选择焦点一的位置,焦点二的位置可以一直循环的的插入焦点,今天就演示三个焦点吧。 回到这个焦点移这里,这里可以选择很多种反算方式, 一般情况选择常规模式,这个是前缓和曲线参数和后缓和曲线参数,在不知道半径以及缓和曲线长的情况下,我们选择拖动二, 随便选择一个积点,往右边的半径就变大,往左边的半径就是小。 然后到焦点二了, 我们来看看效果吧, 我们输入一个缓和参数计算绘图看看,等 等一下大家记得在这里点击存盘哦,前缓和三百,后缓和三百,直接点击设计绘图, 我们再来看看效果吧, 关注我,一起搬砖哦!

今天演示一下任意线路装号和高层标注插件,这是我用北地道路设计的线路,就用这个作为演示文件吧。

非常重要的步骤就是我们要保存我们的这个平面数据,对吧?我们直接点保存保存,然后确定是吧?接下来我们就可以呃通过这些数据呢来进行呃一些表格的生存了,我们这里呃有这个装号,有这个导线我们就可以进行这个呃中线呃这个相关表格的生存了, 我们还是把这个呃这个编号吧再编一下吧。啊?这个像前面呢,我是加了一个呃植物注,对吧?这里是不需要了啊。然后呢我们重新进行编号,也当天格式重新编号,然后计算一下,确定好我们现在这个格式啊编过来了, 下面呢我们还要进行一次保存,因为我们这个名称啊变了,我们这里要重新进行保存,保存了以后呢我们就要呃生成这个表格了啊,我们可以生成这个曲线的元素表啊,假如我们要把这个元素表放在这个 cd 里面,我们 就可以通过这个呃功能来实现,是吧?可以通过这个功能来实现,这里呢有这个平面曲线要素表啊,我们选这个平面曲线要素表,带不带坐标啊?有没有要素装是吧?呃我们带坐标又要带要素装的话,我们就点这里,然后输出表格, 选择一个机点啊,那么我们这个呃不是出来了吗?是吧?有焦点编号,还有就是焦点的坐标,还有就是焦点的装号,还有转角,是吧?还有这个半径环保曲线切线,曲线外距矫正,还有就是这个呃特征点的装号,是吧? 这个是一个非常完整的表格。完整的表格是吧?非常一个完整的表格,那么我们这里不是有个虚胶吗?是吧?七杠一,七杠二这里有虚焦点的这个呃这个坐标,还有还有就是这个转角值, 好,下面呢我们还有其他的表格可以出,呃输出这个呃一笑表格,一笑表格,这个时候呢,我们就呃 提供的这个一笑的这个格式的这个拼取线表啊,当然我们可以通过这个 cd 来来做我们这个拼取线表也可以通过这个啊一笑表来做我们这个直线啊取现短角表,是吧?那么一般情况下我们用这个一笑表来做就可以了啊一笑表来做,看到这个可能更加的详细啊,更加详细, 呃,这个表呢还是按照这个公路里面的这个呃设计来做的是吧?来做的,还有呢我们接下来呢就来做这个呃 组装作别表是吧?也可以生产的啊,组装作为表,这个时候呢我们就是这个音效表格,然后呢 我们现在呃从项目装号的序列文件里面提取也可以,呃通过这个呃指定装号的间距里面来提取,是吧?这里来提取。好,我们就按照这个来提取二十米装, 然后呢就是输出我们这个啊着装注标表啊,这里总共有四页,其实也是一页,然后呢中指也是第四页。好,现在这个时候呢我们就升值了,这个着装注标表在这里要注意啊,就是我们这个图面上点取的这个坐标呢,跟我们这个生存的坐标呢, x y 是反过来的啊,大家一定要注意,我们这个呢是施工坐标是吧? 好,这一个呢就是我们的这个组装作业表啊,那么到这一步呢?我们这个平面里面可以生成的啊,暂时可以生成的就是这两个表,一个就是平曲线啊、转角表,还有就是这一个啊,组装坐标表啊。


道路设计如此简单,一键生成道路平曲线、纵断面、横断面曲线要素表,用地界线 换承诺不会。如果你就是 五四三二一,我下班了,谢老板,喜欢的请点赞加关注,后期出详细教程。

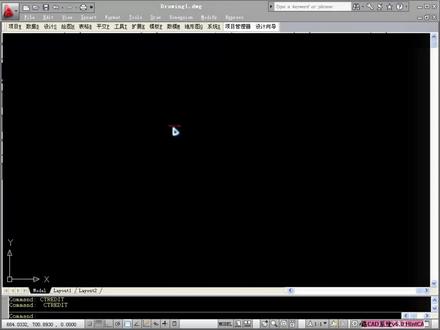

这次演示主要内容是横端面图上需要标注的基本设计标高。我们做好的模板图里已经设置好设计高层的标注,图上我已经利用 cd 命令太子标注了一些横端面设计高层的标注内容,利用美的绘图模板工具,可以把图上的台词文本转化为美的横端面图的设计标高。标注操作过程还是同样,首先点击伪的工具菜单,选绘图模板工具,再选新建标签模板, 选中心位置设计标高点的太子陪出七点,系统弹出设置模板对话框。我们现在已经很熟悉这个对话框了,应该知道需要输入哪些参数。模板名称输入 hdmd 点 hd m 点 hsg 一样, zhz 是可以自定义的绘图条件一比例 tscl 旋转零, 七点输入 spt, 其他输入为零。接下来标注内容名称,输入设计标高, 内容算是输入三 sggc, 请注意图上开写的是小数位,是三位的,但是这里如果输入二,系统就输出两位小数的设计标高,和图上标注的数字无关, 必须要这里输入点击确定,这样就很简单的完成设计标高的标注了。只要七点引用和内容算是正确输入相关的关键字,就可以完成其他的标注设置了。现在标注右侧应用间最边缘高程一样用尾的标注模板设置功能,选好相关的实体,给定基点,在系统弹出的对话框里输入模板名称和其他参数, 即点,输入右侧硬物件的最边缘点的关键字 ylg, 点一批一批表示硬物件中点位置的点。下面参数输入零,标注内容名称改成右硬物件标高 内容算是。输入三位小数,小数三位的 ylg 表, eg, eg 表示是中点位置的高程,这样右侧应用键设计标高设置就完成了。 设置右侧图间的设计,标高只要把模板名称积点引用和内容标注里的关键字修改为图图键相关的关键字就可以, 其他设置和上面设置的硬度键一致。右侧边钩钩底标高设置,点击 fact 选击点模板 名称,输入 内容算是输入 p 点 jdjc, 这个 p 代表右侧边勾, jdjc 代表钩底高程。右侧排水钩钩底标高设置,点击艾斯选基点模板名称,输入 hdmd, 点 subl, 点 ypsj, 点 gdbd 绘图条件,输入 s id 等于二比例,和上面一样,设置七点引用你输入 mp 终点 内容模式,输入 p 点 jdjc, 这里 p 代表右侧排水沟, jdjc 代表钩底高程。 左侧设计标高设置过程一模一样,只要把完右的位置改成这个左,就完成左侧设计。标高标注了 一个个选择相应的基点,输入右侧相应的模板内容, 标注中心线相应的地面高长, 选太子,选基点,在对话框输入 地面高层大于设计高层,也就是挖方比例还是 tscl。 旋转零,即点 bmpt 中心位置地面高乘点其他输入零标注名称,输入挖方中心地面高 内容算是输入 dmgc 即可。标注中心线相应的地面高程,选太子,选 g 点对话框输入 hdm b 点 hdm, 点 zbg 二、中心地面高绘图条件 sg gc, dmgc 就是填方比例还是 tscl 旋转零击点 dmpt 中心位置地面高成点,其他输入零标注名称输入填方中心地面高 内容算是输入 dmgc 就可以。好了,现在我们基本的设计标高设置完成了,保存模板图测试结果,关闭模板图确认伪币系统模板设置中,制定了刚才的横断面模板文件, 生成横断面图,检查一下生成的横断面图,分开检查填洼断面。系统标注设计高层是完整的设计标注模板演示到这里,谢谢大家。

大家好,今天给大家更新道路评区县设计详细教程。首先打开左上角项目,选择新建项目,输入新建项目名称,我就随便取一个名称了,抖音测试零一。 然后选择浏览项目文件路径及名称,输入项目名称,点击保存,输入设计人, 土木工程张阿九设计单位,委托单位,这些根据实际情况填写就好了。最后点击确定,项目设计就完成了。点击项目,打开刚才保存的项目文件。 首先我们设定道路前进方向,使用多段线随便换一条线路作为参考。点击左上角设计主线平面设计,这里可以输入焦点号,也可以输入起点坐标 xy 以及焦点名称, 我们直接点击拾取起始坐标,这样更方便一些哦。然后点击插入焦点零一,提示是否插入焦点,点击式,直接点击焦点一, 焦点二,焦点三,焦点四,焦点五,然后点击回车,点击左下角控制参数,可以设置起始装号,文字大小,标注装号等。 最后点击确定,点击绘图计算就可以刷新参数了,是不是很方便呀。最后一步,设计原区线,点击拖动二,左下 脚提示选择机电即可开始拖动半径,拖动焦点一,后面都是同样的操作了, 就是绝对,如果 加点爱 记住记曲的词,焦点三,记住流泪的谎言, 我们来看一下设计效果如何吧。 最后一步,点击存盘,点击保存点击式即可。道路屏区线设计,感谢大家观看,喜欢的点击加关注,一起学习吧!下一期更新设计纵断面。


现在为大家讲解并演示如何设置桥梁范围的标签模板。点击尾地工具菜单,选取绘图模板工具,新建标签模板,选择桥梁范围的文本实体指定基点系统弹出设置模板的对话框,在模板名称栏输入 hdmd 点 hdmdqlbzqlbz 可以由任意的字母和数字组成。 在绘图条件里输入 zql 和 yql, 表示设有左浮桥或者右浮桥的时候才进行标注。缩放比例输入 tszl, 不需要旋转角度,输入零积点引用确定标注的具体位置,一般标注在横断面图最下面的位置,所以输入中心位置最低点关键字 dwpt, 再往下设置一定的距离,距离在偏移程度里设置。输入复字星号 tsc l, 可感角度输入九十,其他都是为零。在标注内容计算里,将名称改为 bribje, 名称可由用户自由定义。内容算式里输入左右浮桥的起点和终点装号关键字具体是, 桥梁范围。左幅加 zqs, d k, s, t r 加至 z q e, d k s t r 加右幅加 y q s, d k, s, t, r 加至 y q e, d, k, s, t, r 加为桥。单引号里面部分为固定字图串,例如写左符就显示左符的中文字。通过号里面需要输入桥梁的关键字。 zqs 表示左浮桥的起点, kstr 是起点装号,组合起来表示左浮桥的起点装号。 zqe 表示起点装号,组合起来表示左浮桥的终点装好。 yqs 表示右浮桥的起点, kstr 是起点装号,组合起来表示右浮桥的起点装号。 yqe 表示右浮桥的终点, kstr 是起点装号,组合起来表示右浮桥的终点装号。 这样我们就完成了桥梁范围标注模板设置。保存本模板图,注意要先关闭模板图,再生成横断面图测试模板设置内容。在生成横断面图之前,我们先直行扣除桥梁隧道命令系统,即在主装横断面图中自动搜索桥梁隧道断面,并将桥梁隧道断面的边坡线扣除。 首先在左边的横断面装好列表中点击鼠标右键选择扣除桥梁隧道系统会提示是否备份目前横断面设计数据点击式,然后进行横断面出图。本测试项目在 k 零加七二零至 k 零加八四零段设置里做桥梁,所以我们生成七百是九百范围内的横断面图进行查看。 横断面图绘图完成。我们浏览一下,可以看到桥梁范围的横断面上,系统已经标注出左右侧桥梁其中点装好范围了。


尾地道路设计向导演示,可以提供教学服务,毕业设计辅导等。在演示之前给大家推荐一套尾的教程,里面的内容也是非常丰富的,有需要的同学请加微信。 回到尾地系统继续演说设计向导,打开项目,找到设计向导, 这个是之前已经设计过了,我选择继续设计, 设计其指桌号范围。 还有这个项目标识,一般是匝道才会输入,假设是 a 匝道就输入,诶,我们今天演示的 是主线,就不用填写项目标识了。然后点击下一步,选择公路等级,其实这个路面宽度不同都可以分段设计的,今天就演示分一段就行了,选择设计时速, 然后点击下一步, 这里可以选择几车道以及路幅宽度。 接下来就是设计每个板块的宽度以及一些相关高度,横坡等,选择一个左侧行车道就可以修改宽度以及坡度,路床深度等。如果是市政道路的话,还可以添加人行道,非机动车道等 可以选择这个人行道修改其宽度相关参数。 左右板块都是可以添加的, 因为我们选择的是二级路,所以就没必要设人行道了,大家知道在这里可以添加板块就行了。 设计完路符形式就继续下一步,接下来就是填放边坡设置, h 就是代表高度的意思, w 就是代表边坡平台宽度, 皮带表边坡坡度, 我们设置边坡平台宽度为一点五米, 下面这个是右侧边坡的,刚刚设置的是左侧的。设置完后点击下一步。接下来就是挖方边坡的设置,跟刚才的偏方边坡的道理是一样的, 设置完后点击下一步,接下来就是路线边钩设置,有三种边钩形式可以选择,尺寸这些就不讲解了,大家对照示意图去设置就行了。 设置完后点击下一步,接下来就是排水沟设置,操作都是同一样的, 当然也可以选择不设置排水沟,然后点击下一步,接下来是设计超高以及 加宽,这里可以选择最大超高横坡超高方式, 接下来是加宽方式,选择三列半加宽,然后点击下一步。超高过度段选择自动计算, 然后点击下一步,点击完成最后一步一定要保存项目哦,设计向导演示完成,感谢大家观看,关注我,学习更多办公技巧哦!

现在我们这节课呢就给大家来做一个呃实际一个案例的这个中线的定义,给大家讲一讲啊。那么我们现在拿到一个地形图呢,就是这个一个有现状道路的一个呃 记录改造,那么我们现在是要把这个中线给你和出来啊,这个就是我们的现状道路啊,这个然后呢我们是需要把这个现状道路啊恢复出来,然后进行呃设计。 现在呢我们现在呢就来呃先看一下这个宽度范围大概是多少是吧?哦,这里是六米九,然后呢我看这个地形图啊,基本上就是在六米五到七米之间这个宽度啊,好,下面来看一下 六米九,好,我们大概呢就是六米五到七米之间啊,然后呢我们呃就来做这个中线的恢复,中线的恢复,现在呢我们呃要把这个直线断啊, 先把它连出来,我们画下直线 l, 然后呢呃在一个比较相对比较直的一个路段啊,也是给他画一个直线,像我们做记录改造啊,我们这个中线呢,如果说完完全全的跟呃以前的相吻合,那基本上是做不到的,我们只能说,呃尽量的 达到我们这个吻合的状态,是吧?这个就是中线的恢复。好,我们先把这个导线给构造出来,当然我们也可以通过这两这两部线的方式来做 好,下面取一个相对比较直的一个路线段啊,就是这一块比较直,我们就通过这种方式来 取我们的中线,是吧?拾取这个中心点,然后拾取下面这条直线的中心点,把这个删掉。好,这个是我们的焦点,再往下啊, 基本上是我们的中间的位置,对吧?没有问题啊。然后呢,下面我们看一下啊,这里是一个弯道,是吧? s 型曲线,这里是个 s 型曲线,我们先把这段给定一下啊,这段给定一下 xl 中心点,这里也取个中心点,好,然后呢,我们这里是个 s 型段,是吧? s 型段, 这里给他弄一个直线段,相对比较直的地方,取到终点,然后呢就是把这个线剪一下, 这个找中线啊,必须要有耐心,没有耐心呢是很难找出来啊,找找的可能,呃不是那么好做,我们这个,呃,进入中线恢复的话要反复的调整,有的时候呃并不 一步到位,这个是正常的,是吧?这个是正常的。 然后呢,似乎我们这个中线啊要再旋转一点点 lo 旋转好就到这个位置吧,基本上是中心中心的位置啊。接下来我们再往下看,这都是直线段, 这里是一个 s 形段,我们取一个相对终点 xl 好, 下面也是相对比较直的一个线段, 剪一下 tl 美女下面这一块,这一块是相对比较直的一个线段 xl, 然后下面呢就是一个很直的一个线段啊,那么就是这样弄啊, 好,我们这个导线就轻轻松松的把它呃弄出来了啊。我们现在把这个导线看一下啊,有没有坐标,有没有坐标,在这里 mo 命令 显示对象特性,对吧?然后全选全选,他这里有坐标,对吧?有这个,这坐标输入零 x y 不要动啊,这个这坐标是零。好,我们现在 就是没有了啊,没有坐标了,把全部图层打开,接下来呢,我们就来做这个,是吧?做这个定线了是吧?做定线我们也可以采用这个加点法来做,就是我们这个一个点一个点来拾取,拾取,然后进行调整,在这里呢,我们直接用这个智能定线法来做也可以, 智能天天法来做也可以。这个地形图啊,原则上是要先把它淡写,是吧?组成一个块,那么方便我们这个呃图面的操作,但是在这里呢,就 复杂一点,就复杂一点了,我们也不去先做地形图的处理了。好,我们现在这个智能电线定出来了,现在我们要做的呢,就是这个半径的设置,对吧?半径的设置,我们给他调一个 半径啊,挑一个半径,这个 f 三不要开了啊,这个 f 三就是我们对象捕捉,不要不要开了,他容易捕捉到我们这个地形图上的一个点去了,我们不要打开这个 f 三,我们挪这个半径,挪到大字大字中间的位置,先把它挪到大字中间的位置, 然后就是下一个点点这个,然后呢就是把它挪到这中间啊,放放小点的,看 好在这里,这里啊,我们这个中线啊,就是旧路改造啊,不可能完完全全是中心点的位置,是吧?有时候这里这里把它按平了啊,这里把它调到中间了,那边又不平衡了,对吧?就是这么讨厌啊,有时候呢,这里可以,那边就不行, 那边调好了,这边又不反而又不行了,所以呢,我们反复调整以后实在没办法了,那也只能这样子了, 中间好取消,然后呢再来,我们每操作完一个,一个以后呢,就是在这个半径跑哪去了? 这个,哎,这个半截不好找啊,不找了。然后呢我们下一个不好找就不找了呗,等一下我们还有办法啊,下一个, 下一个到这里。好嘞,我们这个中间不定完了吗?是吧?然后我们仅显示某个图层 啊,这个就是智能电线电出来的,像我们这个位置,不知道为什么啊,他这个,他这个出来啊,这个半径,这个半径已经到了我们这个焦点的位置了,是吧?我们这里的就弄不好了,是吧?弄不好我们把这个半径调小,调小, 然后把这这里给他调一下,返回上一个图层。 f 三,注意啊,不要开 f 三,真的不要开,这里似乎还是有点有点难调啊这里似乎还是有点难调, 这个半径就跑到这里来了,跟他圆圆相接的。好,这个半径在这里这个半径在这里,基本上吧,还差一点点啊这里还差一点点。好,调的差不多了,等一下我们再来。呃,调整。 现在呢我们就把这个导线,呃,导线呢?就是转成这个,这个智能电线啊,转成这个焦点,哎,刚才我保存了一下,把这个智能电线给弄没了, 现在我把它调出来,现在把它转成焦点文件,点一下这个曲线上的任何一个单元。好提示,我们这个已经完成了啊已经完成了,下面呢我们就来这个生成这个中线,生成中线,现在我们先把这个图层,我把这个删掉,是吧?先把它删掉, 把这些都可以删了。然后呢我们最好呢这个时候呢就把它地形图呢组成一个块,组成一个块,然后呢我们来生成一下这个,呃,中线 随便给他定个名字是吧?键盘上随便挑,然后呢选择他,而我们不要放到零图层,不要放到零图层,我们来选一个。随便选一个图层呗,随便选一个图层,我们就用这个 a s s i s t, 好吧,随便弄一个图层,原则上呢,我们是要把它设置成一个地形图的图层。 b, 然后呢随便给他起个名字, 实体店,然后选择对象,确定,转换为快,转换为快确定。这个时候我们这个是个快了是吧?是快了,我们现在可以把它锁定,避免不必要的麻烦。锁定是吧?锁定我们这里挪不了了吗?删不了,挪不了,就怕我们有时候啊不小心把这个地形图挪位的。接下来就是这个,呃, 平面的中线生成出来,确定好,这个时候中线已经出来了,是不是很乱的感觉呢?是不是感觉很乱?我们把这个文字调小一点。感觉很乱啊,这个文字调小, 双击啊,在这里双击啊,不用鼠标这样这样选了,直接双击就可以了。是位图确定,把这个文字调小一点。调小一点以后,我们再来看一看这个中线有没有地方要大概修改一下的,这个位置已经很接近中线 是吧?不需要调了,像我们这个啊,是不成等级的啊,不成等级的也就是按照这个四级公路,原来他是按照这个四级公路来进行设计的, 但是我们这次中线恢复以后呢,我们也不可能完全按照这个等级工作来做了,因为我们现在这个边上啊,建筑物非常多,拆迁做不了啊,完成不了,然后我们尽量也只能够按照这个呃市级工作的参数来做,但是呢,我我们很多地方呢,可能满足不了,是吧?满足不了, 当然我们也可以通过增加一些啊,缓和曲线啊,是吧,尽量来满足我们这个呃规范上的要求。那么在这里我就呃不再对照这个规范的做了啊,因为手上现在没有这个规范在这里, 而且呢我们这个尾地啊,有一个比较大的呃不好,就是我们这里不能够实时的检查这个规范中线的这个呃规范,是吧?不能够实时检查这个是非常不好的,好,这个 没有问题,下一个下一个也是基本上在中间没有问题,这个也在中间,我们就按这个等外籍的这个道路来做吧,好吧,等外籍道路来做,然后我们这个装呃半径的给他徐正啊,等一下给他徐正好这个位置有个短直线,把它连一下吧短直线把它连起来,好吧, 我们就通过这个呃,这个是加点七,这是加点六, 我们把它挪到焦点七焦点七的位置,然后以前直线前焦点连接试算,前直线为零,备图确定。现在呢我们这里呢就是圆圆相连的,是吧?圆圆相连的, 因为我们现在是旧路恢复,所以呢而且呢原来的等级又非常的低,是按照这个四级公路等外级公路来做的, 也就是不成等级的这个公路啊,想怎么搞就怎么搞的这种,我们给他恢复一下中线,然后我们现在这样做呢,也可以啊,但是我们必须在平面图上加一条,就是说我们这个中线呢,完全按照现状中线来进行离合,是吧?进行离合,所以呢不能够完全按照这个等级公路来进行设计。 好,可以了,我们这个中线呢就定义完成了,现在我们把这个地形图关掉来看一下,我们现在把它调到另外一个图层,然后把这个 a, s, s, i, s, t 把它关掉,然后这个中线不就出来了吗?是吧?这个中线就出来了啊,就是通过这个智能电线,电线来生成的, 现在呢我们来把这个呃取整一下第一个交点,我们点这个第一个交点是吧?第一个交点,第一个交点,给他取个整数 点一下这个图形啊,图形按钮四十二,试算绘图下一个一百零一,这给他取个一百试算绘图,下一个六十二,六十三,是吧?六十三 接第四,四十四十七,哎,像这里啊,他是不像这个 ei 里面, ei 里面有个自动取转的这个功能,我们这个尾地跟红叶啊都没有 二百一十六,所以呢,这个我觉得还是有待改进的地方,每一种软件啊都有他的这个优点。 这里你七号, 第七号点,第六号点,哎,刚才这个六号,七号是跟我们全直线相连的,是吧?我们这里呃就不要去弄他了啊,我们这个七号点与前直线相连, 吃蒜绘图是吧?这个就零散就零散了,没有办法的了,这个位置第八号点,第八号点是五十八点七,我们给他弄一个五十九, 尽量不要变化太大,是吧?等下我们还要检查一遍,这里是五十九 没有了啊,总共就十个加点,是不是?然后把这个图层给放出来,好,放出来基本上都不用再改的了是吧?这个中线基本上不用再改的了, 这稍微有点偏是吧?我们把这个这这个不能脱调了,这个不能调了,我们是这个呃, s 型曲线 零散的,这个啊,这个也是可以的,这个也可以,这个也可以啊,这个也可以啊, 好,这个也可以了,好,最后呢就跟大家呃提醒两点啊,就是我们做旧路中线的时候啊,我们呃正常段肯定要取到这个中间,但是转弯段呃不可能完全取到中间啊,不可能完完全全的,但是我们是尽量满足这个要求是吧?尽量满足这个要求,呃,这个就是最后呢给大家提醒一点的啊提醒一点的 最后我们这个文字根据我们这个呃出图的比例,出图的比例来进行设定这个文字的高度,像我们这么小的路啊,就有一米五百出图就可以了啊,一米五百的话我们这个文字啊就有 放小一点是吧?弄小一点,这正常的话我们用三啊,一比一千的话,或者是二点五都可以。现在我们肯定是要用呃一比五百的比例来出图,因为我们这个道路实在是太短了, 把二十米装弄出来是吧?这就是一点一点零六公里,我们把这个文字调小了是吧?调小了 好检查一下。然后最后呢我们是需要把这个稍微挪一下啊,这个文字不要重叠,这个是我们制图里面的一个很基本的要求,是不是不要重叠 这个位置不要充电,把它挪开一点,他生成的时候他没考虑到这个东西的,他不会考给你考虑这个东西的。

进行道路设计,若道路没有横断纵断面文件,可用尾的数模功能提取道路横断纵断面数据。第一步,运行完设计向导后,点击数模三维数据读入, 选择你要进行设计的看图文件,将高成点, j、 c、 d 选择为地形点,将等高线选择为约束线,点击开始读入,读入完成后,依次点击数模下的三角构网及网格显示,点击保存。依次点击数模下数模应用的横断面中断面差值,选择自己需要的桩号及差值宽度等, 依次保存横断面及纵断面文件。最后点击数据下的纵断数据输入和横断数据输入,你会发现这个地形图的横断面及纵断面被提取出来了,赶紧去干图吧!

大家好,上期给大家讲了道路平区线设计,确认路线后,我们就需要去到现场实测原地面数据,回来导入尾地纵断面数据以及横断面数据。这一期讲中断面数据录入, 先看一下已经设计好的纵段面成果,白色代表原地面线,红色代表设计路面线, 下面是里程装号原地面高层设计高层还有田洼高度等。 首先左上角打开项目文件, 左上角找到数据一栏,点击纵断面数据输入。 这个表格非常简单,只需要输入装号级高层就行了,也可以使用华册 gps 导入的数据格式直接复制过来。这个表格只需要输入中庄园地面高层,咱们过来横断面,这里给大家详细讲一下。诺,就是中间 标注的这个高层,只要线路定下来以后,大家把中庄放出来,就可以开始测横断面数据了,具体怎么方便测量数据,那就看你们喽,记得把左右测数据一起采集回来哦,下一期再教大 加录入横断面数据,这里就不讲太多了。回到中断面数据输入这个表格,这里为了不占用大家太多时间,我就拿已经准备好的中断面数据讲解就好了。 装号两百三十点四七四,高层十七点五五,下一个两百四十十七点五六。装号两百六十十五点六。 妆后两百六十。已经重复了,先不管他了, 两百八十十六点零, 三百十七点七三, 装号三百二十,高乘十六点零,下一个三百四十十五点九七。 好了,我就不一个个去讲了,后面都是同样的操作,大家可以使用划册 gps 导出测量成果会更方便一些哦!最后点击左上角保存,即可完成纵断面数据输入。此处省略保存文件路径过程啦!保存后点击关闭。 下一期给大家讲解纵断面设计出图,还有横断面数据输入, 要把纵断面数据以及横断面数据输入完成以后才能绘制横断面图。你学会了吗?感谢大家观看,喜欢的点赞加关注,一起学习吧!


介绍平纵缩图图框模板的定制与修改。由于平纵缩图图框的部分内容和平面图框一样,我们就在平面图框的基础上直接进行平纵作图图框的修改。先将平面图框文件拷贝一份,然后打开复制的图框文件。首先修改标题栏中的图名,并调整好其位置。 为方便指定出图的几点,我们先做几条辅助线,先绘制一个矩形框表示平面图的出图范围, 再绘出该剧情况的对角线,得到其中心点的位置,这个点也就是平面缩图式头框的中心位置。 执行违规菜单模板工具的保存图框命令,根据命令提示框选图框所有实体回车系统提示输入绘图范围左下角和右上角,这个绘图范围是中段面缩图的绘图范围。根据提示分别指定指定图框的插入点,这里的插入点应该是平面图适口框的中心点位置及我们刚才所做辅助线交叉点的位置,指定该交叉点输入比例,按照一比两千图框比例进行 输入。在微银行输入两千回车。在弹出的保存文件对话框中选择合适的路径。将平送缩图图框命名为 pcst 杠两千进行保存。打开我们保存得到的 pcst 杠两千模板文件, 将模型空间切换到布局空间命令行,输入新建式口的命令 mv i e w。 根据命令行提示选择布满回车,选择适口线。打开特性窗口,将适口线的自定义比例设为一,通过拖动加点来调整适口框的大小。将适口线框刚好吻合我们刚才所做的辅助线框。 切换到模型空间,删除剧情框和两条对角线这些辅助线,然后保存图框,这样我们就完成了平纵作图图框的定制和修改操作。 下面看一下采用该图框输出平纵缩图的情况。在图框表格模板设置中,指定 pcst 杠两千文件为当前项目的平纵缩图图框模板。首先绘制出平面设计线形, 然后打开正端面绘图对话框,点击平送缩图按钮开始出图。 我们看看输出平纵缩图的情况,上部为平面图形,下部为纵断面图形。图框中的设计单位、项目名称、设计人、符合人等信息, 与平纵横图框一样,这些信息与项目管理器中的属性信息是一一对应的。好了,有关平纵缩图图框模板的定制与修改演示就给大家介绍到这里,谢谢!

呃,大家好,我是地大社会的陈伟,那个这个视频呢,跟大家讲这个尾地焦点法输入的时候这个实时修改的功能。嗯,你看这个视频之前的话你要会输入啊,那个如果不会输入的话,那个看这个视频没有什么用, 你看点这里实时修改,这个是修改焦点,他有三个命令哦。呃,抱,抱歉,这个我先要计算绘图啊,那个不计算绘图的话那个改不了的。嗯,你看这个计算绘图在这里 点一下。确定那个我们来看一下啊,我们改哪一个交点的?我们改接第四接第三。嗯,再看吧,我按了一下空格键,又出现这个点一下实时修改, 注意这个命令,请选择交点那个你想改接第三。好,那个这里不作善。 然后有三个,那个 q 是前边这个路前进的方向是从东往西走,所以前边是这条。 呃,这个叫导线避案叫什么吧?那个沿这个输入命令 q 按空格, 你看就是沿着这个导线那个焦点的那个你点在哪?这不是点在哪啊,就这个线到哪,那个他就会到哪里,然后左边的话会出现这个提示给你,左边呢会出现提示给你。这是按 q, 那个我按了要取消啊。好,那个。 呃,按 h, 实际上 h 就是后嘛空格,那就是沿着后面这条,看到没有?那个这样子,这样子来挪动这样子来挪动。好,那个我再按取消选择焦点 z 就是自由。自由是什么呢?那个你随便点的哪都可以,随便点的哪都可以,你点到这来也可以看到没有那个,然后左边的是试算的这些内容, 左边呢是试算的这些内容,那个这里的话,呃,接第二跟接第四他是不会动的,看到没有?接第二跟接第四他是不会动的,那个动的是接第三的位置, 看这个位置看到没有?那个有个四算的图形在这里,那个那这个是不合要求, 这个是核要求吗?那个慢慢的拉动那个这样子,那好,我点在这里, 我点到这里确定那个到这里来,那这个点就跟之前那个焦点是不一样的了吗?然后你再点一下计算会图, 确定这个就变过来到接第三这个位置,看到吧?那个是这样子,一个操作的过程。呃,好,谢谢大家,我是吉他车会。
